| Produkttype | Bærbar propanvarmer |
| Merke | Mr. Heater |
| Modell | Portable Buddy MH8BXDF |
| Gasstype | Propan (G31) eller butan/propan blanding (G30+G31) 70/30 |
| Effekt | 4000 BTU/h (1,17 kW) / 8000 BTU/h (2,4 kW) |
| Drivstoff | Engangsbeholder 1 lb (450 g) eller ekstern tank via slange (20 lb anbefales) |
| Driftstid | 3-6 timer på 1 lb beholder; 48-110 timer på 20 lb beholder |
| Tenning | Integrert piezo (trykknapp) |
| Sikkerhet | Veltedeteksjon, oksygensensor (ODS), låsing av kontrollposisjoner |
| Minste klaringer | Topp: 76,2 cm (30 in), Front: 61 cm (24 in), Sider: 15,2 cm (6 in), Bak: 0 cm |
| Innebruk | Kun i godt ventilerte rom med luftåpning på minst 22,86 cm² |
| Utebruk | Mulig, men utilsiktede avstengninger på grunn av vind kan forekomme |
| Vedlikehold | Regelmessig rengjøring av brenner, pilotflamme og dyser; lekkasjekontroll |
| Reservedeler | Ventilknapp, kontrollventil, håndtak, regulator, keramisk plate, vippebryter, ODS-pilot, butanadapter |
| Garanti | 1 år (deler og arbeid) |
| Tilbehør | Propan slange 1,52 m (ref. 32008), drivstoffilter (ref. F273699) |
| Salgsland | Storbritannia, Tyskland, Frankrike, Spania, Italia, Nederland, Portugal, Russland, Polen, Danmark, Norge, Sverige, Finland, Luxembourg, Belgia, Irland, Sveits, Østerrike |
Ofte stilte spørsmål - Portable Buddy MH8BXDF Mr. Heater
Brukerspørsmål om Portable Buddy MH8BXDF Mr. Heater
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Oppvarming i PDF-format gratis! Finn veiledningen din Portable Buddy MH8BXDF - Mr. Heater og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Portable Buddy MH8BXDF av merket Mr. Heater.

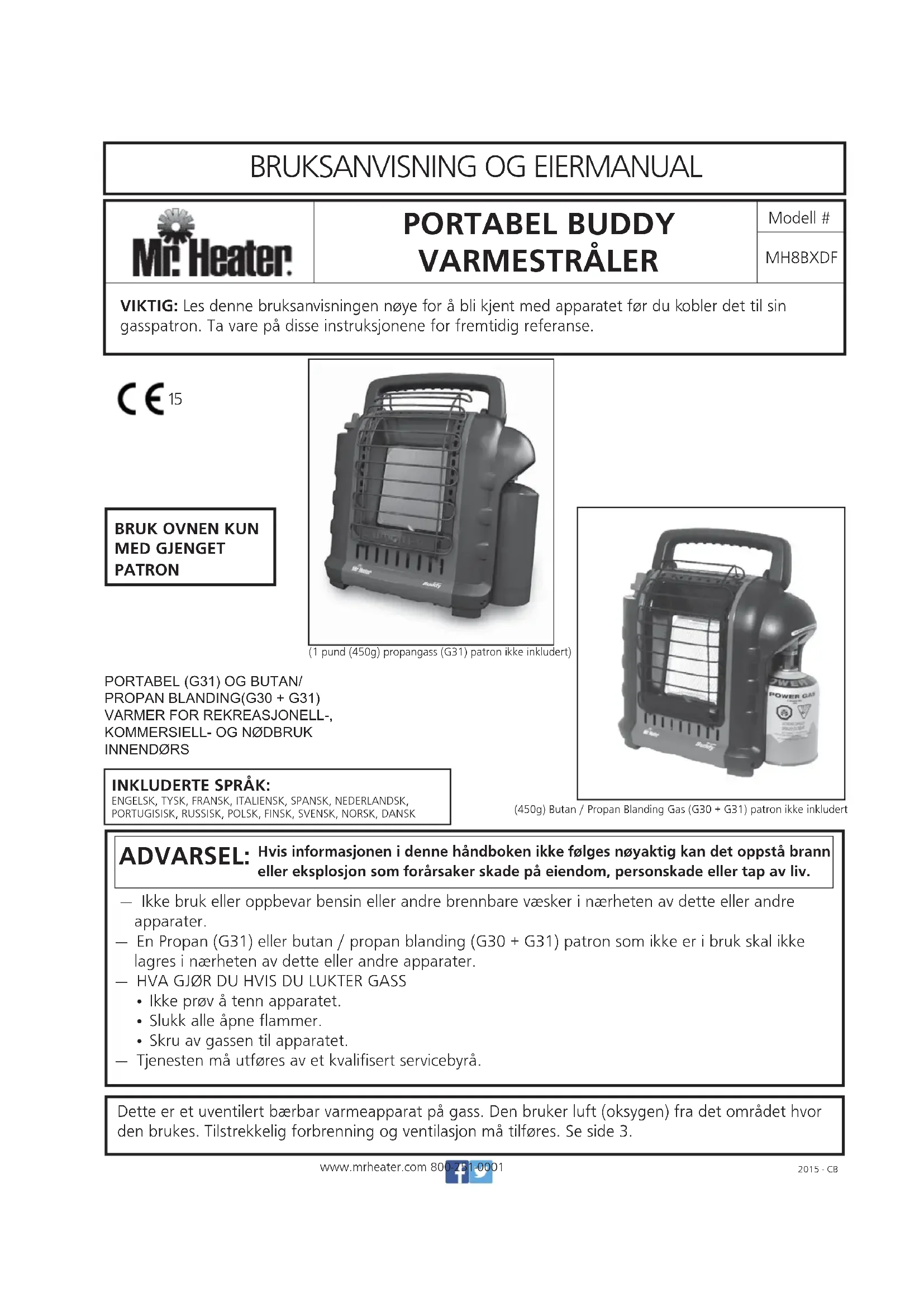

BRUKSANVISNING Portable Buddy MH8BXDF Mr. Heater

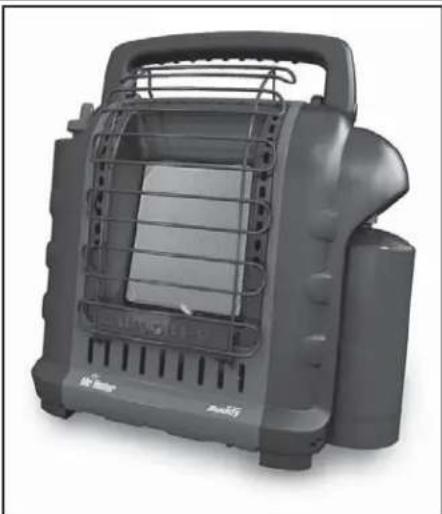

1 punds (450g) (G31) propangaspatron medfølger ikke
BÆRBAR PROPAN(G31) OG BUTAN-/PROPANBLANDING (G30 + G31) VARMER TIL REKREATIV, KOMMERCIEL OG AKUT, INDEND∅RS BRUG

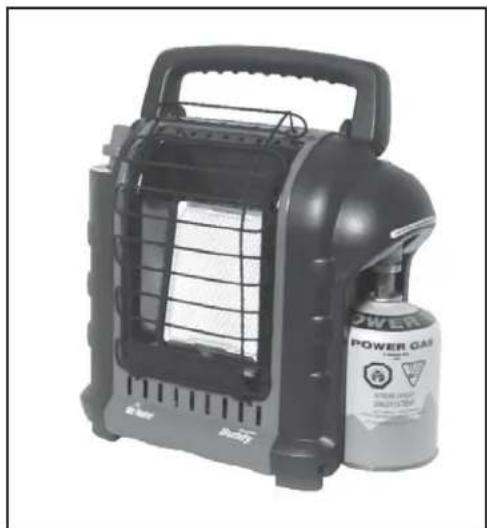

(450g) butan-/propanblanding (G30 + G31) gaspatron medfølger ikke
INKLUDEREDE SPROG: ENGELSK, TYSK, FRANSK, ITALIENSK, SPANSK, HOLLANDSK, PORTUGISISK, RUSSISK, POLSK, FINSK, SVENSK, NORSK, DANSK.
- For at slukke for varmeren trykkes kontrolknappen let ned og drejes med uret til positionen "OFF".
VIKTIG: Les denne bruksanvisningen nøye for å bli kjent med apparatet før du kobler det til sin gasspatron. Ta vare på disse instruksjonene for fremtidig referanse.
CE ^15
BRUK OVNEN KUN MED GJENGET PATRON
ADVARSEL: Hvis informasjonen i denne håndboken ikke følges nøyaktig kan det oppstå brann eller eksplosjon som forårsaker skade på eiendom, personskade eller tap av liv.
- Ikke bruk eller oppbevar bensin eller andre brennbare væsker i nærheten av dette eller andre apparater.
— En Propan (G31) eller butan / propan blanding (G30 + G31) patron som ikke er i bruk skal ikke lagres i nærheten av dette eller andre apparater.
— HVA GJ∅R DU HVIS DU LUKTER GASS - Ikke prøv å tenn apparatet.
- Slukk alle åpne flammer.
- Skru av gassen til apparatet.
— Tjenesten må utføres av et kvalifisert servicebyrå.
Dette er et uventilert bærbar varmeapparat på gass. Den bruker luft (oksygen) fra det området hvor den brukes. Tilstrekkelig forbrenning og ventilasjon må tilføres. Se side 3.
ADVARSEL:
Hver gang en tank kobles til enheten må tilkoblingen kontrolleres for lekkasjer på en eller flere måter: Påfør såpevann på koblingen og se etter bobler, lytt etter suset av gasslekkasje, føl etter ekstrem kulde, kjenner etter lukten av råtne egg. Hvis det er en lekkasje på apparatet (lukter gass), ta det med ut umiddelbart til et godt ventilert flammefritt sted hvor lekkasjen kan bli oppdaget og stanset. Dersom du ønsker å se etter lekkasjer på apparatet ditt, gjør det utendørs. Ikke prøv å oppdage lekkasjer ved hjelp av en flamme, bruk såpevann. Eventuelle endringer i denne varmeren eller kontrollene kan være farlig. Modidiser IKKE apparatet.
ADVARSEL:
Generell sikkerhetsinformasjon 2
Advarsel om luktfalming 3
Generell informasjon 4
Opererer med engangs propanbeholdere ....4
Bruk med slange koblet til ekstern beholder 5
Vedlikehold 6
Feilsøking 7
Deleliste 8
Informasjon for delebestilling 9
Serviceinformasjon 9
SPESIFIKASJONER
MODELL NR. MH8BXDF
GASSTYPE...Propan (G31) Gass som Coleman og 70/30 butan/propan (G30+G31) Gass Blends som for eksempel Primus Power Gass
INN BTU/HR. 4000(1,17 KW) / 8,000(2,4 KW)
KLARERING TIL BRENNBARE
TOPP 30"/76,2 cm
FRONT 24"/60,96 cm
SIDER 6"/15,24 cm
BAK 0"
Forsiktig:
- Noen tepper eller linoleum kan misfarges hvis varmeren er plassert direkte på slike gulvbelegg.
- Ved bruk av varmeapparatet i høyder over 7000 FT (2,13 km) over havet kan det hende at varmeapparatet slås av. (Vennligst les GENERELL INFORMASJON).
ADVARSEL:
- Dette apparatet skal kun brukes med Gasstrykk Propan 100% (G31) og Propan Butan Blanding 70/30 (G30 + G31) brensel. Det kan være farlig å forsøke å feste andre typer gassbeholdere.
GENERELLE SIKKERHETSINSTRUKSJONER DETTE ER ET VARMEAPPARAT. IKKE BRUK DETTE APPARATET UTEN LEDNIGSBESKYTTELSEN I FRONTEN INSTALLERT. FORS∅K IKKE Å VARME ELLER LAGE MAT PÅ DENNE VARMEREN.
- Ikke bruk ikke-godkjent tilbehør på denne varmeren. Ikke modifiser apparatet.
- På grunn av høye temperaturer bør apparatet plasseres vekk fra trafikk og vekk fra brennbart materiale. (Se SPESIFIKASJONER)
- ADVARSEL: Tilgjengelige deler kan bli svært varme. Hold små barn borte fra apparatet. Barn og voksne bør gjøres oppmerksomme på faren for høye overflatetemperaturer og bør holde seg borte for å unngå brannskader eller antenning av klær.
- Små barn bør overväkes nøye när de er i nærheten av apparatet.
- Ikke plasser klær eller annet brennbart materiale på eller i nærheten av apparatet.
- Ikke bruk varmeapparatet i noen bevegelige kjøretøy eller fritidskjøretøy som campingvogner. Må ikke brukes i høye leiligheter, kjellere, bad eller soverom.
- Denne varmeren kan også brukes i en campingbil eller kommersiellt kabinett med et vindu eller takventilasjon. Den kan også brukes utendørs.
- Denne varmeren krever et godt ventilert sted på 9 kvadrat tommer (22,86 cm2) (eksempel 3 "/7.62 cm x 3" /7.62 cm åpning) minimum for tilstrekkelig ventilasjon under drift som er i samsvar med nasjonale krav til tilførsel av forbrenningsluft, . Ikke bruk andre drivstoffforbrenningsapparater inne.
- Gasstrykket ved varmeren er regulert og fastsatt til 11» W.C. (27,4 millibar) Aldri reguler eller reduser propan (G31) eller butan/propan-blanding (G30 + G31) trykket fra beholderen til varmeren!
- REGULATOREN I VARMEREN MÅ ALLTID VÄRE PÅ PLASS UNDER BRUK.
- Dersom ledningens beskyttelse fjernes for vedlikehold må den byttes ut før bruk av varmeapparatet.
-
Apparatet skal kontrolleres før hvert bruk. Regelmessig rengjøring kan være nødvendig. Kontroll hulrom, brenner og sirkulerende luftpassasjer på apparatet må holdes rene, se VEDLIKEHOLD.
-
IKKE bruk denne varmeren hvis en av delene har vært under vann. Ring øyeblikkelig en kvalifisert servicetekniker for å inspisere varmeren og skift ut alle deler av kontrollsystemet og enhver gasskontroll som har vært under vann.
- Når den brukes uten tilstrekkelig forbrenning og ventilasjonsluft kan denne varmeren avgi overdreven KARBONMONOKSID, en luktfri, giftig gass.
- Noen mennesker - gravide, personer med hjerte- eller lungesykdom, anemi, de under påvirkning av alkohol, de som i store høyder - er mer påvirket av karbonmonoksid enn andre.
- Når varmeren er plassert på bakken må du sørge for at bakkenivået er flatt og holde alle gjenstander minst 24 tommer (60,96 cm) fra forsiden av varmeapparatet. IKKE FLYTT PÅ APPARATET NÅR DET ER I BRUK DA ST∅T OG DUNKING KAN AKTIVERE TIPP-OVER SIKKERHETSENHETEN Ikke forlat varmeren uten tilsyn eller der hvor barn kan føre til at varmeapparatet velter. BRUK ALDRI VARMEREN MENS DU SOVER!
ADVARSEL OM LUKTFALMING
ADVARSEL Kvelningsfare
- Må ikke brukes i uventilerte områder.
- Flyten av forbrenning og ventilasjonsluft må ikke tildekkes.
- Riktig ventilasjonsluft må gis for å støtte kravene til forbrenningsluft for varmeren som brukes.
- Se spesifikasjoner-delen av varmerens håndbok, varmeapparatets dataskilt eller ta kontakt med fabrikken for å avgjøre kravene til varmeapparatets forbrenningsluftventilasjon.
- Mangel på skikkelig ventilasjonsluft vil føre til feil forbrenning.
- Uriktig forbrenning kan føre til kullosforgiftning som kan føre til alvorlig personskade eller død. Symptomer på kullosforgiftning kan være hodepine, svimmelhet og pustevansker.
DRIVSTOFFGASS LUKT
Propangass (G31) og butan/propan blanding (G30 + G31) gasser har menneskeskapte odoranter lagt til spesielt for oppdagelse av drivstoffgasslekkasjer. Dersom det oppstår gasslekkasje bør du være i stand til å lukte brenngass. Siden propan (G31) er tyngre enn luft bør du lukte etter gasslukt nære gulvet. DEN MINSTE GASSLUKTEN ER DITT SIGNAL TIL Å TA UMIDDELBAR HANDLING!
- Ikke gjør noe som kan antenne brenngassen. Ikke bruk noen elektriske brytere. Ikke trekk noen strømforsyning eller skjøteledninger. Ikke tenn fyrstikker eller noen annen flammekilde. Ikke bruk telefonen.
- Få alle ut av bygningen og bort fra området umiddelbart.
- Lukk alle propan (G31) gasstanker eller patron-drivstofftilførselsventilene eller hoveddrivstofftilførselens ventil
plassert på måleren hvis du bruker naturgass.
- Propan gass (G31) er tyngre enn luft og kan bosette seg i lavtliggende områder. Når du har grunn til å mistenke en propan lekkasje, hold vekk fra alle lavtliggende områder.
- Bruk din nabos telefon og ring drivstoffgassleverandøren og ditt brannvesenet. Ikke gå inn igjen i bygningen eller området.
- Hold deg ute av bygningen og borte fra området før det er erklært trygt av brannmenn og drivstoffgassleverandør.
- Til slutt, la gassservicepersonell og brannmenn se etter utsluppet gass. Be dem lufte ut bygningen og området før du returnerer. Skikkelig opplært servicepersonell må reparere eventuelle lekkasjer, sjekke for ytterligere lekkasjere og deretter tenne apparatet for deg.
- Noen mennesker kan ikke lukte godt. Noen mennesker kan ikke lukte lukten av menneskeskapte kjemikalier lagt til i propan (G31). Du må finne ut om du kan lukte odoranten i disse brenngassene.
- Lær deg å kjenne igjen lukten av propan gass (G31). Lokale propagass (G31) forhandlere vil være mer enn glade for å gi deg en klø og snuse brosjyre. Bruk den til å bli kjent med brenngass lukt.
- Røyking kan redusere din evne til å lukte. Å være rundt vond lukt i en periode kan påvirke følsomheten din til den aktuelle lukten. Lukt tilstede i lukkede bygninger for dyr kan maskere brenngass lukt.
- Odoranten i propangass (G31) er fargeløs og intensiteten av lukten dens kan svekkes under visse omstendigheter.
- Hvis det er en underjordisk lekkasje kan bevegelsen av gass gjennom jordsmonnet filtrere odoranten.
- Propan gass (G31) lukt kan variere i intensitet på forskjellige nivåer. Siden Propan gass (G31) er tyngre enn luft kan det være mer lukt på lavere nivåer.
- Vær alltid følsom for den minste gasslukt. Hvis du fortsetter å oppdage gasslukt, uansett hvor lite, behandle det som en alvorlig lekkasje. Gå umiddelbart til handling som omtalt tidligere.
MERK - KRITISKE PUNKTER Å HUSKE!
- Propan gass (G31) eller butan / propan blanding (G30 + G31) har en særegen lukt. Lær å gjenkjenne disse lukte- ne. (Referer til gasslukt og luktfalming-avsnittene ovenfor.
- Selv om du ikke er skikkelig trent i service og reparasjon av varmeapparatet må du ALLTID være bevisst klar over lukten av propangass (G31) og naturgass.
- Hvis du ikke har fått skikkelig opplæring i reparasjon og service av propangass (G31) eller butan/propan blanding (G30 + G31) må du ikke forsøke å tenne varmeapparatet, utføre service og reparasjoner, eller gjøre noen justeringer på varmeapparatet på propan (G31) eller butan/propan blanding (G30 + G31) gass drivstoffsystemet.
- En periodisk sniff test rundt varmeren eller på varmeapparatets ledd; dvs. slange, tilkoblinger, etc., er en god sikkerhetspraksis under alle forhold. Hvis du lukter selv en liten mengde gass, TA KONTAKT MED gassleverandøren UMIDDELBART. IKKE VENT!
GENERELL INFORMASJON:
- Denne varmeren er trygg for innendørs bruk i små fritids hytter som har mulighet for å gi forbrenningsluft og ventilasjon, slik som telt, hytter, rorbuer og lukkede verandaer. Den kan brukes til nødoppvarming innendørs når den er koblet til en engangs 1 lb. (465g) propan (G31) ELLER 450g Butan/Propan blanding (G30 + G31) patron og for innendørs bruk i kommersielle kabinetter som har midler til å gi forbrenningsluft og ventilasjon, for eksempel bygge trailere eller midlertitige arbeidsfasiliteter.
Notat: Varmeapparatet kan brukes utendørs men kan oppleve plagsomme avstenginger på grunn av visse vindforhold.
- Når varmeren er kald eller ved romtemperatur vil det ta noen minutter for brennerens flis å bli lyseoransje. Dette er normalt og varmeapparatet fungerer. Hvis brennerflisen har en synlig flammend må du slå av varmeapparatet og ringe en kvalifisert servicetekniker.
- Når enheten er tent, bør det være om en kvart tomme (1/4"-0,635 cm) kant rundt flisen som ikke vil bli lyseoransje. Dette er normalt.
- Når du bruker varmeren for første gang kan det øverste området på reflektoren misfarges. Dette er også normalt og er ingen grunn til bekymring.
- Ved bruk av varmeapparatet i høyder over 7000 FT (2,13km) over havet kan det hende at enheten ikke brenne så sterkt som i lavere høyder. Dette er normalt. I høyereliggende strøk kan varmeren slukke. Hvis dette skjer, sørg for frisk luft, vent 5 minutter og tenn på nytt. På grunn av de lokale atmosfæriske forholdene kan det hende at varmeapparat ikke kan tennes på nytt.
- Driftstiden vil variere avhengig av innstillingen på varmeapparat og størrelsen på gassbeholderen. Opp til 3 til 6 timer med en 1 lb. propan (G31) beholder eller 3 til 6 timer på en 450G 70/30 butan/propanblanding (G30 + G31) patron. Opptil 48 til 110 timer på en 20 lb. (5kg) patron (basert på "HI" og "LO" innstillinger). På grunn av egenskapene til propangass (G31) kan driftstiden noen ganger bli betydelig redusert ved kontinuerlig drift ved temperaturer under 20 F.
- Varmeovnen er utstyrt med en tipp-over sikkerhetsbryter. Plagsomme nedstengninger kan oppleves hvis enheten blir dunket borti eller flyttet. Hvis dette skjer kan du bare tenne varmeren på nytt.
- På grunn av naturlig drift av små tanker kan det dannes kondens på tanken og dryppe på overflaten under varmeren. Noen ganger kan denne kondensen fryse på grunn av den ekstreme kulden forårsaket når propan (G31) fordamper. Dette er normalt og ingen grunn til alarm.

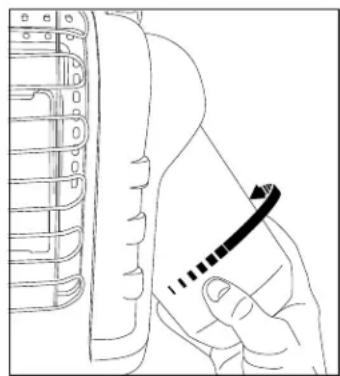

ANTENNING / BRUKSINSTRUKSJONER TIL BRUK MED ENGANGS 1 LB. PROPAN (G31) ELLER 450G 70/30 BUTAN PROPAN- BLANDING (G30 + G31) BEHOLDERERE:
ADVARSEL: Inspiser alltid propanpatronen og varmerens propan/butanadapterkoblinger for skade, skitt og rusk før du fester propanpatronen. Må ikke brukes hvis hodet
- For å bruke med propan: Svivelregulator utover for enkel tankinstallasjon. Skrue 1 lb. (465g) disponibel Propan-gass (G31) tilførsel patron med klokken (fra bunnen) inn i det bærbare varmeapparat til hånd-stramt; se Figur 2. IKKE bruk gjengeforsegling på denne tilkoblingen.
- Hvis du vil bruke med Butan / Propan blanding (G30 + G31): Skru messingadapteret med klokken inn i regulatoren for det bærbare varmeapparatet (fra bunnen)

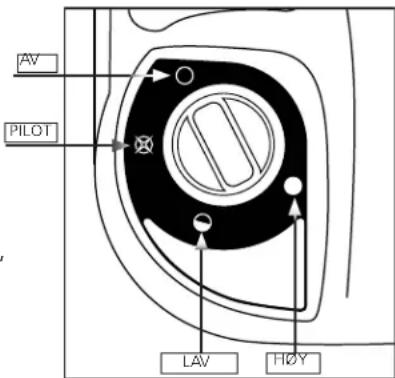

Figur 1: Kontrollknapp
til det er stramt. Se figur 4. Ikke bruk gjengeforsegling på denne tilkoblingen. Skru butan propanbeholderen inn i adapteren (med klokken), når skaftet på adapteren begynner å vri seg er beholderen er koblet til, og putt deretter beholderen inn i stativet.
- Kontroller adapteret og patron-tilkoblingen for lekkasjer med såpevann på gjengeforbindelse under det kuppelformede plastdekselet der patronen skrus inn i regulatoren. SE ADVARSEL! PÅ KUPPELFORMET PLASTDEKSEL.
- Skru kontrollknappen mot klokken til "PILOT" posisjonen og trykk ned for å tenne; se figur 1 og figur 3.
- Hvis varmeapparatet ikke lyser, hold inne i 30 sekunder; frigjør og trykk den inn igjen. Gjenta fram til piloten tennes.
- Etter piloten antennes, hold nede i 30 -60 sekunder og slipp knappen. Knappen skal vende helt tilbake til utdratt stilling; For å bruke varmeapparatet

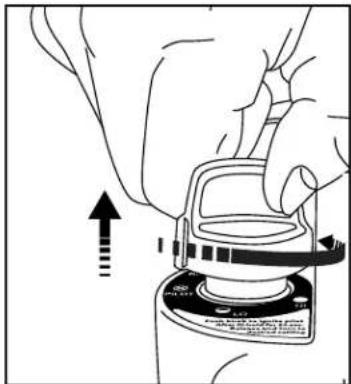

trykker du så vidt ned knappen og skrur forsiktig for å låse i "HI" stillingen for tenne brennerens flis. La den bli i "HI" stillingen in til brennerens flis blir lyseoransje. Figur 5.
NOTAT: Oppblussing er vanlig når du tenner apparatet første gang. Hold ansiktet og brennbare gjenstander borte fra apparatet.
- Etter at brennerens flis har blitt lyseoransje justerer du varmeeffekten ved å vri kontrollbryteren til ønsket posisjon ("LO" er "HI" insillingen) Figur 1.
Advarsel:
IKKE BRUK VARMEREN MED MINDRE BRYTER ER LÄST I POSISJONEN MERKET "HI" 📄LO" 📄 ELLER "PILOT" 🕒 ETT ALDRI BRYTEREN MELLOM LÄSTE POSISJONER. DÄRLIG FORBRENNING OG HÖYERE NIVÅER AV KARBONMONOKSID KAN VÆRE RESULTATET.

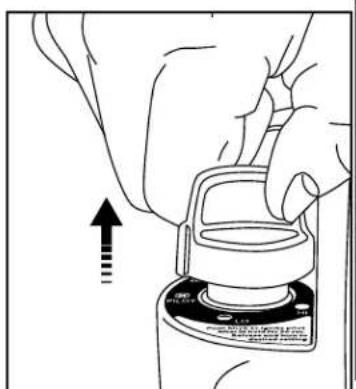

- For å stenge av varmeapparatet dytter du ned og vir kontrollknappen med klokken til "AV"
- FORSIKTIG: Tilgjengelige deler kan bli svært varme. Beskyttelesen på dette apparatet er der for å forebygge risiko for brann eller brannsår og ingen del av dette bør fjernes permanent. Den gir ikke full beskyttelse for små barn eller svekkede. La det grundig avkjøles før lagring. Skru knappen til "AV" posisjonen kontroller at brennerne er slukket før du kobler til gassbeholderen.
- FOR Å FJERNE PROPAN (G31) BEHOLDER: Fjern gasspatronen fra stativet og skru beholderen mot klokken til den er helt skrudd ut av varmeren.
- FOR Å FJERNE BUTAN/PROPAN-BLANDING (G30 + G31) PATRON: Fjern gasspatronen fra stativet og skru beholderen mot klokken til den er helt skrudd ut av adapteret.
- Når gassbeholderen fjernes så kan butan adapteret skrues mot klokken til den er helt skrudd ut av ovnen.
- Ikke bruk, lagre eller fjerne patronenen i nærheten av brennbare elementer eller antennelseskilder. Bytt kun gassbeholdere på et godt ventilert sted, helst utenfor, vekk fra alle antennelseskilder som for eksempel åpen ild, piloter, elektriske branner og borte fra andre mennesker.
- Propan-GAS (G31) eller butan/propan blanding (G30 + G31) patroner MÅ KOBLES FRA VARMEREN NÅR DU IKKE BRUKER DEN! Sørg for å sjekke pakningene før du kobler til en ny gasspatron til apparatet.
VEDLIKEHOLD:
FORHOLDSREGLER NÅR APPARATET IKKE SKAL BRUKES OVER EN LENGRE PERIODE:
Hold alltid varmeapparatets område fritt for brennbare materialer, bensin og andre brennbare gasser og væsker.
Oppbevar varme- ren i en pose med glidelås eller på et annet støvfritt og forseglet sted när det er avkjølt mellom bruk.
Figur 6
Hold ventilasjonsområdene (spor i bunnen og toppen på forsiden av varmeapparatet) frie til enhver tid.

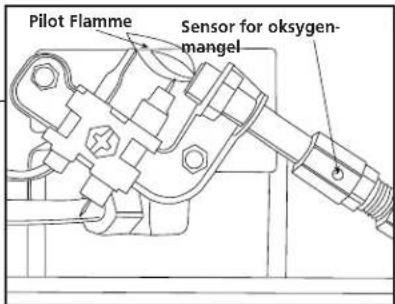

Inspiser pilotflammen og brenneren med jevne mellomrom under bruk. Pilotflammen skal være blå i fargen (ikke gul) og vil strekke seg utover termo. Flammen vil omgi termo like nedenfor tuppen, se figur 6.
En liten gul flamme kan oppstå hvor pilotflammen og hovedbrennerens flamme møtes. Brenneren bør være lyse oransje (med en svak blå farge rundt kanten, en rød-oransje dis som er synlig på keramiske fliser er akseptabelt) og uten merkbar flamme. En blå flamme som ruller ut på toppen av den keramiske flis indikerer en oppsamling av støv, lo eller spindelvev inne i foringsrøret til enheten og hovedbrenneren. Hvis piloten er gul eller brenneren har en merkbar flamme kan rengjøring være nødvendig. Bruk følgende fremgangsmåte for å inspisere foringsrørsammenstillingen
og hovedbrennerens montering.
Det er nødvendig å jevnlig sjekke brenneråpningen og brenner venturirøret for å sørge for at de er klare for insektreir eller spindelvev som kan akkumuleres over tid. Et tett rør kan føre til brann.
1 La varmeapparatet avkjøles grundig før du utfører vedlikehold.
2 Ta patronen ut av varmeapparatet eller slå AV gasstilførselen på fjernpatronens ventil og koble slangen fra varmeapparatet.
3 Fjern de (4) fire skruene som fester bakdekselet til varmeren.
4 Vri dekselet utover fra bunnen. Utløs fra 2 klips på toppen. Sette til side.
5 Fjern de (4) fire festeskruene på brenneren og drivstoffslangen fra brenneren. Fjern brennerenheten fra baksiden av huset.
6 Inspiser innsiden av kammer for oppsamling av støv, lo eller spindelvev. Om nødvendig kan du rengjøre kammeret innvendig med en støvsuger eller bruke lufttrykk. Ikke skad noen komponenter inne i kammeret under rengjøring.
7 Inspiser og rengjør hovedbrenneråpningen (gjenget inn i åpningens holder). Åpningens holder er festet til brennerenhetens venturirør med (2) to skruer.
8 Kontroller og rengjør piloten (montert til braketten) ved hjelp av et vakuum eller anvend lufttrykk gjennom hullene i piloten som indikert av pilene i figur 6. ADVARSEL: Bruk aldri näler, ledninger eller lignende sylindriske gjenstander til å rengjøre piloten for å unngå å skade den kalibrerte åpningen som styrer gasstrømmen.
9 Påfør lufttrykk (maks. 30 psi.) inn i de keramiske flisene til brenneren og venturirøret (ref. Artikel nr 16) for å fjerne støv, lo eller spindelvev.
10 Monter hovedbrenneråpningens holder på brenneren.
11 Installer brennerenheten i varmerens hus
12 Installer drivstoffslangen og se etter lekkasjer.
13 Installer dekselet på baksiden av varmeren.
INFORMASJON FOR FEILS∅KING:
gassknappen for til "PILOT %o posisjonen og trykk ned.
- Pilot er blokkert av spindelvev og skitt - rengjør pilot, se VEDLIKEHOLD.
- Kontrollknappen i "PILOT" posisjonen er ikke helt trykket inn eller holdt inne lenge nok til å fjerne luften fra linjene.
- Pilotflammen omringer ikke termo - rengjør pilot, se VEDLIKEHOLD.
- Pilotsystem defekt - erstatt.
- Tippebryter ledninger koblet fra - koble til.
- Hovedbrenneråpningen er blokkert - rengjør brenner, se VEDLIKEHOLD.
Hvis varmeren kontinuerlig slås "OFF" under normal drift. KONTROLL
- Pilot blokkert - rengjør pilot, se VEDLIKEHOLD.
- Tilfør minimum friskluft åpning på 9 kvadrattommer (15,24 kvadratcentimeter), (eksempel 3 " (7,62 cm) x 3" (7,62 cm) åpning).
- Tipp-over bryteren aktiveres ved å dulte borti varmeren. Tenn på nytt
- Regulator defekt - Bytt regulator.
- Intern kontaminering - Bytt reguleringsventil og regulator.
- Ring Tekniske tjenester for ytterligere informasjon.

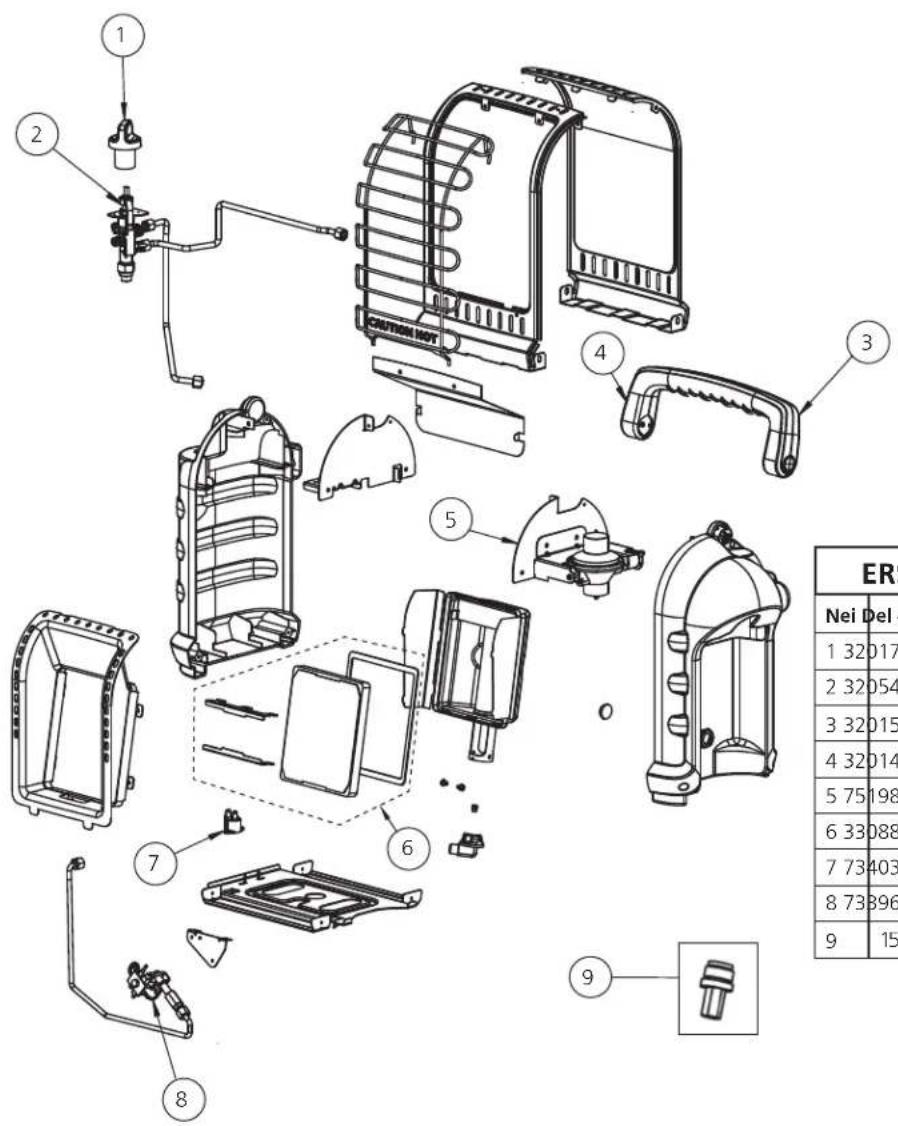

| ERSTATNINGSDELELISTE: | ||
| Nei Del # Beskrivelse | ||
| 1 32017 Knapø, ventil, sikkerhet, rød | ||
| 2 32054 Venti, hjul, kontroll | ||
| 3 32015 Håndtak, bakside, plastikk, grå | ||
| 4 32014 Håndtak, front, plastikk, grå | ||
| 5 75198 Hjul, regulator, med støtte | ||
| 6 33088 Flis, Erstatningssett, H9BXDF | ||
| 7 73403 Bryter, tippover | ||
| 8 73396 ODS, Pilot, Assy | ||
| 9 | 15164 | Butan Adapter |
| GODKJENT MR. TILBEH∅R TIL VARMER (selges separat) | |
| ENHET # BESKRIVELSE | |
| 32008 | 5 ft. (1.52m) PROPAN slange (Swivel 1 ‰ -20 Han kast Cyl. THD. X P.O.L. w / Håndhjul) (Anbefalt bruk med bensinfilteret.) |
| F273699 | Drivstofffilter (Erstatt årlig) |
Mr. Heater.
BRUKSANVISNING OG BRUKERMANUAL
Modell #
MH8BXDF
INNKJ∅P: Tilbehør kan kjøpes på www.mrheater.com og hos lokale forhandlere FOR INFORMASJON OM SERVICE BES∅K: www.mrheater.com
Våre åpningstider er 8:00 til 17:00, EST, mandag til fredag.
Du kan chatte med tekniske representanter via nettsiden: www.mrheater.com
Inkluder modellnummer, kjøpsdato og en beskrivelse av problemet i all kommunikasjon.
Mr. Heater, Inc. forbeholder seg retten til å foreta endringer når som helst, uten varsel eller forpliktelse, i farger, spesifikasjoner, tilbehør, materialer og modeller.
PRODUKTREGISTRERING: Takk for kjøpet ditt.
Vennligst logg inn på http://www.egiregistration.com for å registrere produktet.
HERR. VARMER, INC., 4560 W. 160th ST., Cleveland, Ohio 44135 USA • 800-251-0001
Mr. Heater og Portable Buddy er registrerte varemerker fra Enerco Group, Inc.
© 2015, Enerco/Mr. Heater. Alle rettigheter reservert.
