Tuotetyyppi	Kannettava propaanilämmitin
Merkki	Mr. Heater
Malli	Portable Buddy MH8BXDF
Kaasutyyppi	Propaani (G31) tai butaani/propaaniseos (G30+G31) 70/30
Teho	4000 BTU/h (1,17 kW) / 8000 BTU/h (2,4 kW)
Virtalähde	Kertakäyttöinen 1 naulan (450 g) patruuna tai ulkoinen säiliö letkulla (20 lb suositeltu)
Käyttöaika	3-6 tuntia 1 lb patruunalla; 48-110 tuntia 20 lb patruunalla
Sytytys	Integroitu pietsosytytys (painike)
Turvallisuus	Kaatumistunnistus, happianturi (ODS), ohjausasentojen lukitus
Vähimmäisvälykset	Ylä: 76,2 cm (30 tuumaa), Etu: 61 cm (24 tuumaa), Sivut: 15,2 cm (6 tuumaa), Taka: 0 cm
Sisäkäyttö	Vain hyvin tuuletetuissa tiloissa, joissa on vähintään 22,86 cm² ilma-aukko
Ulkokäyttö	Mahdollista, mutta tuulen aiheuttamia odottamattomia sammumisia voi tapahtua
Huolto	Polttimen, sytytysliekin ja aukkojen säännöllinen puhdistus; vuotojen tarkistus
Varaosat	Venttiilin nuppi, säätöventtiili, kahvat, säädin, keraaminen levy, kaatokytkin, ODS-pilotti, butaanisovitin
Takuu	1 vuosi (osat ja työ)
Lisävarusteet	Propaaniletku 1,52 m (viite 32008), polttoainesuodatin (viite F273699)
Myyntimaat	Iso-Britannia, Saksa, Ranska, Espanja, Italia, Alankomaat, Portugali, Venäjä, Puola, Tanska, Norja, Ruotsi, Suomi, Luxemburg, Belgia, Irlanti, Sveitsi, Itävalta

Usein kysytyt kysymykset - Portable Buddy MH8BXDF Mr. Heater

Mitä kaasutyyppiä käytetään Portable Buddy MH8BXDF:n kanssa?

Käytä propaania (G31) tai butaani/propaaniseosta (G30+G31) 70/30. Patruunoiden on oltava kierteellisiä (tyyppi 7/16-28 UNEF-2B) ja tilavuudeltaan 450 g (1 naula).

Voinko käyttää tätä laitetta sisätiloissa?

Kyllä, mutta vain hyvin tuuletetuissa vapaa-ajan tai kaupallisissa tiloissa (teltta, mökki, suljettu kuisti), joissa on vähintään 22,86 cm² (3 tuumaa x 3 tuumaa) ilma-aukko. Älä koskaan käytä tilassa, jossa ei ole ikkunaa tai kattoilmanvaihtoa.

Miten lämmitin sytytetään?

Varmista, että nuppi on asennossa 'POIS'. Kierrä kaasupatruuna kiinni. Käännä nuppi asentoon 'PILOTTI', paina se alas sytyttääksesi pietson. Pidä painettuna 30-60 sekuntia sytytysliekin syttymisen jälkeen, vapauta sitten. Käännä sen jälkeen asentoon 'KORKEA' sytyttääksesi pääpolttimen.

Mitä teen, jos tunnen kaasun hajua?

Älä sytytä laitetta, älä käytä sähkökytkimiä, poistu alueelta välittömästi. Sulje patruunan venttiili. Soita kaasuntoimittajallesi ja palokunnalle ulkopuolelta. Älä mene takaisin ennen kuin alue on todettu turvalliseksi.

Miten puhdistan polttimen ja sytytysliekin?

Anna laitteen jäähtyä ja irrota patruuna. Irrota takakansi. Imuroi tai puhalla (max 30 psi) pöly ja hämähäkinseitit polttimen ja sytytysliekin kokoonpanosta. Älä koskaan käytä neulaa sytytysliekin puhdistamiseen, jotta kalibroitu aukko ei vaurioidu.

Mikä on lämmittimen käyttöaika?

1 naulan (450 g) patruunalla käyttöaika on 3-6 tuntia asetuksesta riippuen (matala tai korkea). 20 naulan (5 kg) patruunalla letkun kautta käyttöaika voi olla 48-110 tuntia.

Voinko käyttää 20 lb:n propaanipulloa?

Kyllä, käyttämällä erikseen myytävää lisäletkua (viite 32008). Varmista, että säädin on paikallaan ja liitos on tiivis. Noudata osan 'Käyttö letkun kanssa etäpatruunaan' ohjeita.

Mitä teen, jos sytytysliekin liekki ei pysy palamassa?

Tarkista, että nuppi on painettu kunnolla asentoon 'PILOTTI' ja sitä on pidetty tarpeeksi kauan (30-60 sekuntia) ilman poistamiseksi. Puhdista sytytysliekki, jos se on tukkeutunut. Jos ongelma jatkuu, termopari tai sytytysliekin kokoonpano voi olla viallinen.

Onko turvallista jättää lämmitin ilman valvontaa?

Ei, älä koskaan jätä lämmitintä ilman valvontaa, erityisesti lasten läsnä ollessa. Laite voi kaatua ja aktivoida turvalaitteen, mutta on suositeltavaa pysyä lähellä käytön aikana. Älä käytä sitä nukkuessasi.

Miten laite säilytetään käytön jälkeen?

Sammuta lämmitin kääntämällä nuppi asentoon 'POIS'. Anna sen jäähtyä täysin. Irrota patruuna ja säilytä se erikseen tuuletetussa paikassa. Laita lämmitin suljettavaan pussiin tai pölysuojattuun paikkaan.

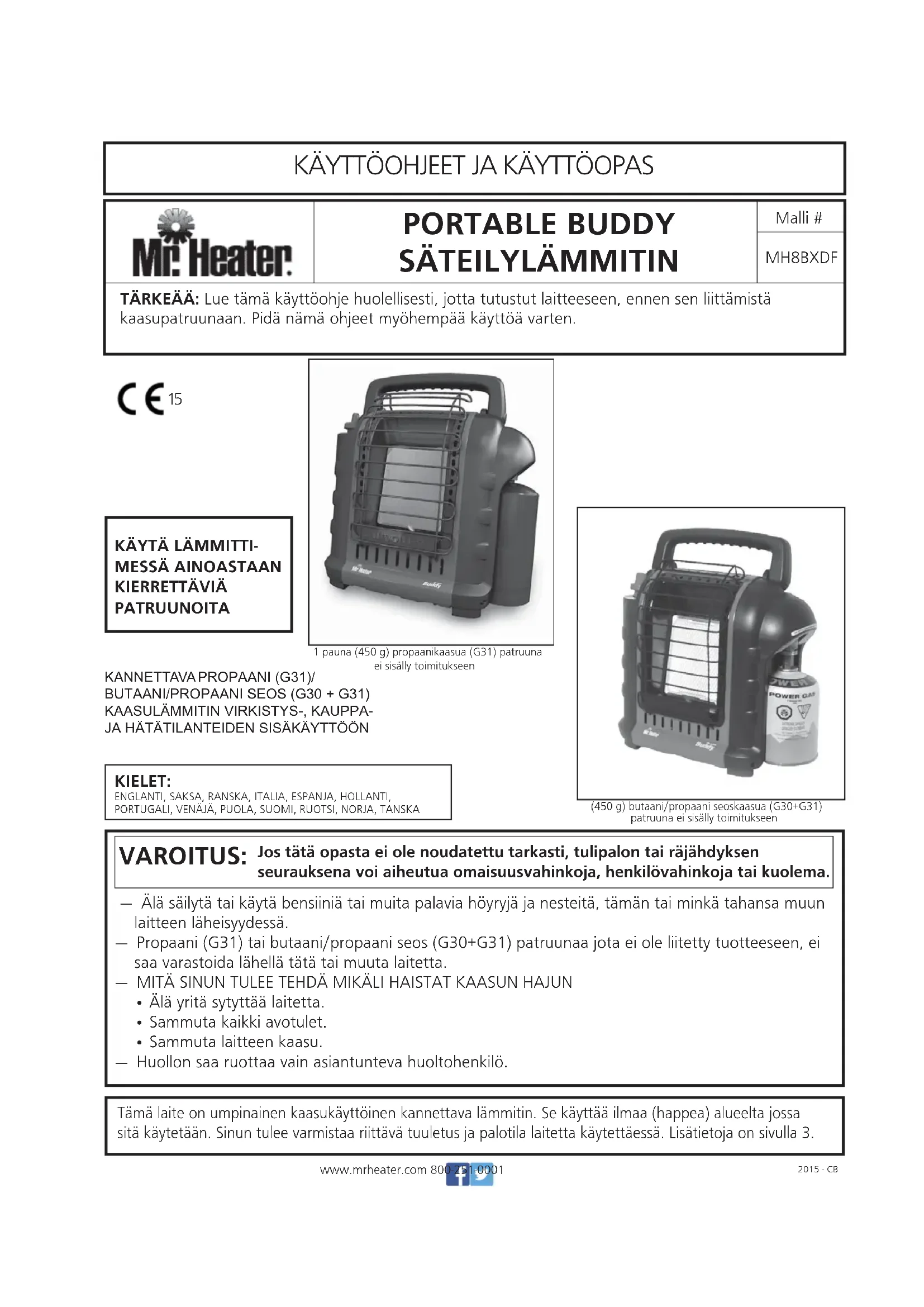

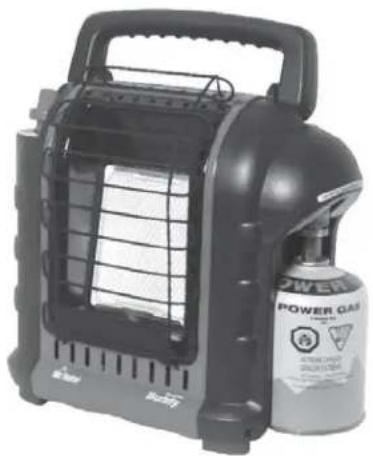

KÄYTTÖOHJE Portable Buddy MH8BXDF Mr. Heater

TÄRKEÄÄ: Lue tämä käyttöohje huolellisesti, jotta tutustut laitteeseen, ennen sen liittämistä kaasupatruunaan. Pidä nämä ohjeet myöhempää käyttöä varten.

CE ^15

KÄYTÄ LÄMMITTI- MESSÄ AINOASTAAN KIERRETTÄVIÄ PATRUUNOITA

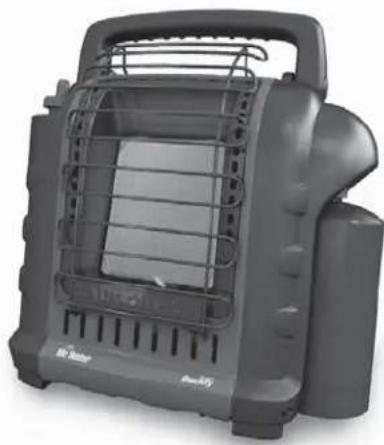

1 pauna (450 g) propaanikaasua (G31) patruuna ei sisälly toimitukseen

KANNETTAVA PROPAANI (G31)/ BUTAANI/PROPAANI SEOS (G30 + G31) KAASULÄMMITIN VIRKISTYS-, KAUPPA- JA HÄTÄTILANTEIDEN SISÄKÄYTTÖÖN

KIELET:

ENGLANTI, SAKSA, RANSKA, ITALIA, ESPANJA, HOLLANTI, PORTUGALI, VENÄJÄ, PUOLA, SUOMI, RUOTSI, NORJA, TANSKA

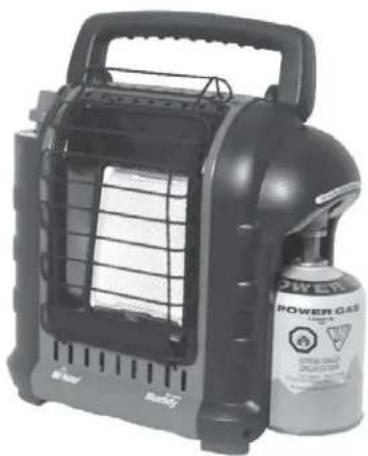

(450 g) butaani/propaani seoskaasua (G30+G31) patruuna ei sisälly toimitukseen

VAROITUS: Jos tätä opasta ei ole noudatettu tarkasti, tulipalon tai räjähdyksen seurauksena voi aiheutua omaisuusvahinkoja, henkilövahinkoja tai kuolema.

— Älä säilytä tai käytä bensiiniä tai muita palavia höyryjä ja nesteitä, tämän tai minkä tahansa muun laitteen läheisyydessä.
— Propaani (G31) tai butaani/propaani seos (G30+G31) patruunaa jota ei ole liitetty tuotteeseen, ei saa varastoida lähellä tätä tai muuta laitetta.
— MITÄ SINUN TULEE TEHDÄ MIKÄLI HAISTAT KAASUN HAJUN
- Älä yritä sytyttää laitetta.
• Sammuta kaikki avotulet.
• Sammuta laitteen kaasu.
— Huollon saa ruottaa vain asiantunteva huoltohenkilö.

Tämä laite on umpinainen kaasukäyttöinen kannettava lämmitin. Se käyttää ilmaa (happea) alueelta jossa sitä käytetään. Sinun tulee varmistaa riittävä tuuletus ja palotila laitetta käytettäessä. Lisätietoja on sivulla 3.

VAROITUS:

Joka kerta, kun säiliö on liitetty laitteeseen, mahdolliset vuodot on tarkastettava yhdellä tai useammalla tavalla: Laita saippuavettä liitäntään, etsi kuplia, kuuntelee kaasun sihinää, kokeile mikäli tunnet kylmää ilmaa tai jos haistat mädän kananmunan hajun. Mikäli laitteessa esiintyy vuotoja (kaasun haju), vie laite ulos välittömästi hyvin ilmastoituun paikkaan jossa ei ei ole lähellä tulta, jossa voit tutkia vuotoa tarkemmin ja paikata sen Jos haluat varmistaa, onko laitteessa vuoto, tee niin ulkotiloissa Älä yritä tunnistaa vuotoa käyttämällä liekkä, vaan käyttämällä saippuavettä. Kaikki tähän lämmittimeen tehdyt muutokset voivat olla vaarallisia. ÄLÄ muokkaa laitetta.

VAROITUS:

Varhaiset merkit kaasumyrkytyksestä muistuttavat flunssaa, päänsärkyä, huimausta ja/tai pahoinvointia. Jos sinulla on näitä oireita, lämmitin ei ehkä toimi oikein. Hankkiudu raittiiseen ilmaan! Lämmitin on huollettava.

VAROITUS:

! iOS virkistys- tai kauppapaikassa ei ole ikkunaa tai kattoluukkua, ÄLÄ KÄYTÄ TÄTÄ LAITETTA SISÄLLÄ! Käytä vain hyvin tuuletetussa tilassa.

SISÄLTÖ

Yleiset turvallisuusohjeet 2

Hajun varoitus 3

Yleistiedot 4

Kertakäyttöisten propaanipatruunoiden käyttö 4

Käyttö letkun kanssa joka on liitetty erilliseen patruunaan ... 5

Huolto 6

Vianmääritys 7

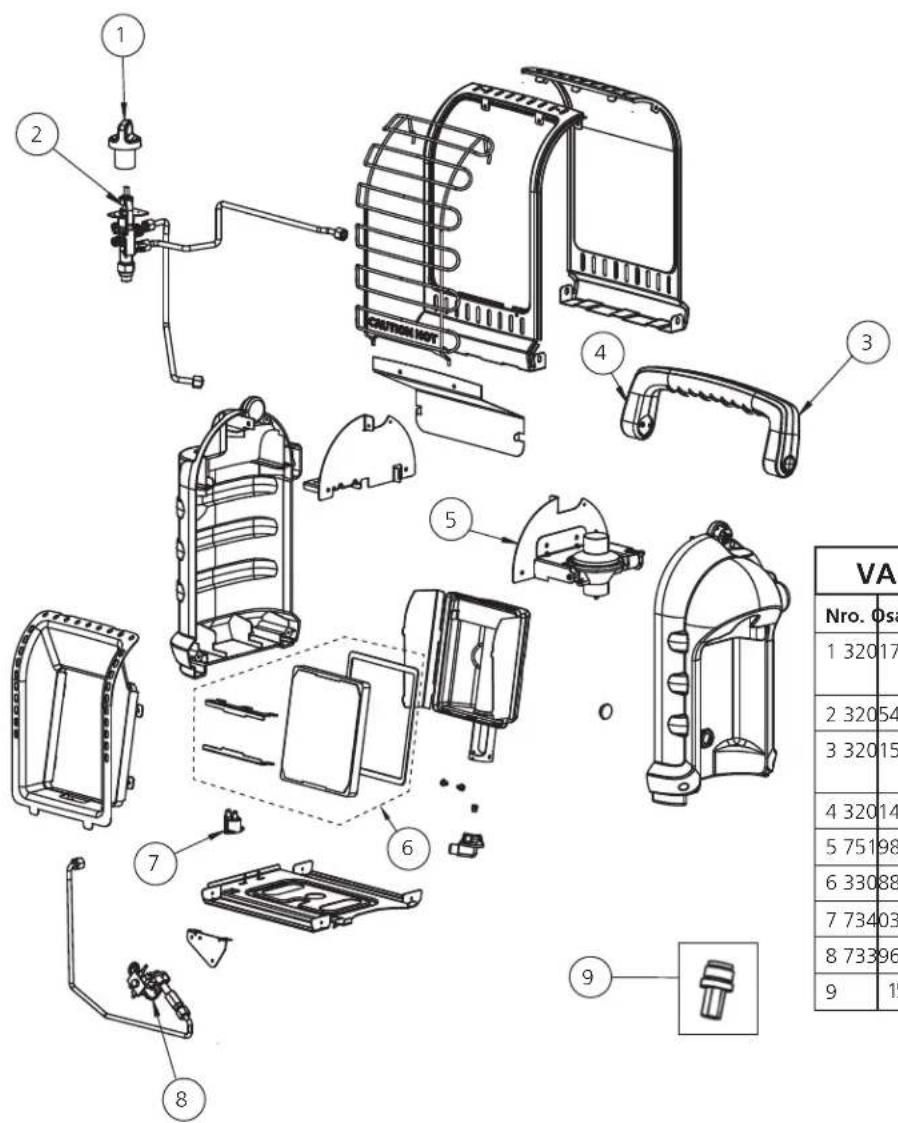

Osaluettelo 8

Osien tilaustiedot 9

Huoltotiedot 9

TEKNISET TIEDOT

MALLINRO....MH8BXDF

KAASUN TYYPPI...Propaani (G31) kaasu kuten Coleman ja 70/30 butaani/propaani (G30+G31) kaasuseokset kuten Primus Power Gas.

SISÄÄNTULO BTU/h. ..... 4,000(1.17 KW) / 8,000(2.4 KW)

SVÄLYS TULENARKOIHIN AINEISIIN

YLÄOSA 30"/76.2 cm

ETUOSA 24"/60.96 cm

SIVUT 6"/15.24 cm

TAKAOSA 0"

Varoitus:

- Jotkin matot tai linoleumipinnat voivat värjäytyä, jos lämmitin on asetettu suoraan näiden lattianpällysteiden päälle.

- Kun käytät lämmitintä yli 7,000 jalan (2.13 km) korkeudessa merenpinnan yläpuolella, yksikkö saattaa sammuttaa itsensä. (Lue YLEISTIEDOT).

VAROITUS:

- Tätä laitetta on käytettävä vain hyörymäisen propaanin 100 % (G31) tai butaani/propaani seoksen 70/30 (G30+G31) polttoaineiden kanssa. Voi olla vaarallista yrittää käyttää muita kaasupatruunoita.

YLEISET TURVALLISUUSOHJEET TÄMÄ ON LÄMMITYSLAITE. YRITÄ KÄYTTÄÄ TÄTÄ LAITETTA ILMAN ETUSUOJAA. ÄLÄ LÄMMITÄ TAI KEITÄ RUOKIA TÄMÄN AVULLA.

• Älä käytä hyväksymättömiä lisälaitteita tässä lämmittimessä. Älä muokkaa laitetta.
• Johtuen korkeasta lämpötilasta, laite on sijoitettava kauas liikenteestä ja syttyvistä aineista. (ks. TEKNISET TIEDOT)
• VAROITUS: jotkin laitteet osat voivat olla hyvin kuumia. Lasten ja aikuisten tulee olla varuillaan korkeasta pintalämpötilasta ja pysyä kaukana laitteesta välttääkseen palovammoja ja vaatteiden syttymistä.
• Lapsia on valvottava tarkasti, jos he ovat lähellä laitetta.
• Älä aseta vaatteita tai muita helposti syttyviä materiaaleja lähellä laitetta.
• Älä käytä lämmitintä liikkuvassa ajoneuvossa kuten asuntovaunussa tai karavaanarissa. Älä käytä kerrostalossa, kellarissa, kylpyhuoneessa tai makuuhuoneessa.
• Tätä lämmitintä voidaan käyttää myös virkistys- tai kaupallisessa tilassa jossa on ikkuna tai kattoluukku Sitä voidaan käyttää myös sisätiloissa.
• Tämä lämmitin vaatii 9 neliötuuman hyvin ilmastoidun alueen (22.86 cm²) (esimerkiksi 3"/7.62 cm x 3"/7.62 cm ilmanotto) jotta se saa riittävän ilmanvaihdon käytön aikana, joka on kansallisten määräysten mukaisesti syöttöalue ilmalle. Älä käytä muita polttaineita polttavia laitteita sisällä.
• KAASUNPAINE LÄMMITTIMESSÄ ON SÄÄDETTY JA ASETETTU 11" W.C.(27.4 millibaaria) ÄLÄ MISSÄÄN TAPAUKSESSA SÄÄDÄ TAI VÄHENNÄ PROPAANI (G31) TAI BUTAANI/PROPAANISEOS (G30+G31) PATRUUNAAN SYÖTTÖPAINETTA LÄMMITTIMELLE!
• LÄMMITTIMEN REGULAATTORIN TULEE OLLA AINA PAIKALLAAN KUN LAITETTA KÄYTETÄÄN.
• Mikä hyvänsä suoja tai suojakuori joka on poistettu laitteesta huollon ajaksi, tulee asentaa takaisin lämmittimeen ennen sen käyttöä.
• Laite on tarkistettava ennen jokaista käyttökertaa. Säännöllinen puhdistus voi olla tarpeen. Laitteen ohjainosastot, poltin ja ilmankierto tulee pitää puhtaana, katso lisätietoja kohdasta HUOLTO.
• ÄLÄ käytä lämmitintä mikäli mikään sen osa on ollut veden alla. Kutsu paikalle välittömästi huoltomies tarkastamaan lämmitin ja korvaa mikä tahansa ohjaimen osa tai

kaasujärjestelmä joka on ollut veden alla.

• Mikäli laitetta käytetään ilman asianmukaista tuuletusta, tämä lämmitin voi tuottaa HIILIDIOKSIDIA, hajutonta, myrkyllistä kaasua.
• Jotkin ihmiset, kuten raskaana olevat naiset, henkilöt joilla on sydän- tai keuhkosairaus tai jotka ovat alkoholin vaikutuksen alaisena sekä henkilöt jotka ovat korkeassa ilmanalassa, voivat kärsiä häkästä enenmmän kuin toiset.
• Kun lämmitin on maassa, varmista että maa on tasainen ja pidä muut esineet vähintään 24 tuumaa (60.96 cm) lämmittimen etuosasta. ÄLÄ SIIRRÄ LAITETTA KUN KÄYTÄT SITÄ, ISKUT JA KOLHUT VOIVAT AKTIVOIDA TURVALLISUUSLAITTEEN. ÄLÄ JÄTÄ LÄMMITINTÄ VALVOMATTA TAI MISSÄ LAPSET VOIVAT AIHEUTTAA LÄMMITTIMEN KAATUMISEN. ÄLÄ KOSKAAN KÄYTÄ LÄMMITINTÄ NUKKUESSASI!

HAJUN HÄVIÄMISEN VAROITUS

VAROITUS

!ukehtumisen vaara

• Älä käytä laitetta tuulettamattomissa tiloissa.
• Ilman virtaus ei saa olla tukittuna.
• Kunnollinen tuuletus on annettava jotta lämmitin saa tarpeeksi ilmaa.
• Viittaa lämmittimen käyttöohjeiden tyyppitietoihin, lämmittimen tietokilpeen tai ota yhteyttä tehtaaseen selvittääksesi lämmittimen tuuletusvaatimukset.
• Asianmukaisen tuuletuksen puuttuminen johtaa virheelliseen palamiseen.
• Väärä palaminen voi johtaa häkämyrkytykseen joka voi johtaa vakavaan loukkaantumiseen tai kuolemaan. Häkämyrkytyksen oireita ovat päänsärky, huomaus ja hengenahdistus.

NESTEMÄISEN KAASUN HAJU

Propaanikaasu(G31) ja butaani/propaaniseoksen (G30+G31) kaasuun on lisätty ihmisten valmistamia hajuaineita jotka soveltuvat vuotojen tunnistamiseen. Mikäli havaitset kaasuvuodon, sinun tulisi haistaa nestemäisen kaasun haju. Koska propaiini (G31) on ilmaa raskaampaa, sinun pitäisi tuntea kaasun haju lattian tasolla. MIKÄ HYVÄNSÄ KAASUN HAJU ON MERKKI TOIMIA VÄLITTÖMÄSTI!

• Älä tee mitään, mikä voisi sytyttää nestemäisen kaasun. Älä käytä mitään sähkölaitteiden kytkimiä. Älä vedä virtalähteitä tai jatkojohtoja. Älä sytytä tulitikkuja tai muita liekin lähteitä. Älä käytä puhelinta.
• Järjestä kaikki henkilöt ulos rakennuksesta ja lähialueilta.
• Sulje kaikki (G31) kaasutankit tai patruunan syöttöventtilit, tai pääpolttoaineen syöttö joka sijaitsee mittarissa, mikäli käytät maakaasua.
• Propaani (G31) on ilmaa raskaampaa ja voi laskeutua alemmille tasoille. Mikäli epäilet propaanivuotoa, pysyttäydy kaukana alhaisilta alueilta.
• Käytä naapurisi puhelinta ja soita polttokaasun toimittajalle tai palokunnalle Älä mene uudelleen sisään rakennukseen tai alueelle.
• Pysy kaukana rakennuksesta ja alueelta, kunnes se on julistettu

turvalliseksi palomiesten tai kaasuntoimittan puolesta.

- VIIMEISEKSI, anna polttoainekaasun toimittajan ja palomiesten etsiä kaasua. Anna heidän tuulettaa rakennus ja alue ennen palaamista. Asianmukaisesti koulutettu huoltohenkilöstö korjaa minkä hyvänsä vuodon, tarkistaa mahdolliset muut vuodot ja sytyttävät laitteen puolestasi uudelleen.

HAJU HÄVIÄÄ - EI HAJUA HAVAITTU

• Jotkin ihmiset eivät pysty haistamaan hyvin. Jotkin ihmiset eivät pysty haistamaan propaaniin lisättyjä hajuaineita (G31). Sinun tulee määrittää, osaatko tuntea nestekaasun hajun.
• Opi tunnistamaan nestekaasun haju (G31). Paikalliset propaanikaasun (G31) myyjät antavat sinulle mielellään raaputuspamfletin. Käytä sitä oppiaksesi tuntemaan polttoainekaasun haju.
• Tupakointi voi heikentää kykyäsi haistaa. Mikäli olet pitkään hajun lähellä, se voi vaikuttaa kykyysi haistaa erityisen hajun. Hajut jotka ilmenevät eläinten käsittelytiloissa voivat peittää kaasun hajun.
• Propaanikaasun hajuaine (G31) on väritön ja sen haju voi kadota joissain tilanteissa.
• Mikäli vuoto tapahtuu maan alla, kaasun liikkuminen maaperän läpi voi peittää hajuaineen.
• Propaanikaasun (G31) haju saattaa vaihdella teholtaa eri tasoilla. Koska propaanikaasu (G31) on ilmaa raskaampaa, se saattaa haista enemmän alemmilla tasoilla.
• Ota aina huomioon pieninkin kaasun haju. Mikäli havaitse pienimmänkin määrän kaasun hajua, oli se sitten miten pieni tahansa, käsittele sitä vakavana vuotona. Ala toimimaan välittömästi aiemmin annettujen ohjeiden mukaisesti.

HUOMIO - TÄRKEÄT KOHDAT MUISTETTAVAKSI!

• Propaanikaasulla (G31) tai butaani/propaaniseoksella (G30+G31) on oma hajunsa. Opi tunnistamaan nämä hajut. (Viittaa polttokaasun hajuun ja hajun häviämiseen ylempien kohtien mukaisesti.
• Vaikka et olisi asianmukaisesti koulutettu korjaamaan lämmitintä, OLE AINA tietoinen propaanin (G31) ja maakaasun hajuista.
• Mikäli et ole asianmukaisesti koulutettu korjaamaan ja huoltamaan propaanikaasua (G31) tai butaani/propaaniseosta (G30+G31) älä yritä käynnistää lämmitintä, suorita huoltoa tai korjausta, tai tee muita säätöjä lämmittimelle joka käyttää propaani (G31) tai butaani/propaaniseos (G30+G31) nestekaasujärjestelmää.
• Ajoittainen haistelu lämmittimen tai sen liitännöille kuten; letku, kytkennät jne, on hyvä turvakäytäntö kaikissa olosuhteissa. Mikäli haistat edes pienen määrän kaasua, OTA YHTEYS KAASUNTOIMITTAJAASI VÄLITTÖMÄSTI. ÄLÄ ODOTA!

YLEISTÄ:

- Tämän lämmittimen käyttö on turvallista pienissä sisäkohteissa, jossa sille on tarjolla happea ja hyvä ilmanvaihto, kuten teltat, mökit, kalastusmökit ja suljetut kuistit. Sitä voidaan käyttää hätäsisätilanlämmittimenä kun siihen on kytketty kertakäyttöinen 1 paunan (465g) propaani (G31) TAI 450g butaani/propaaniseos (G30+G31) patruuna, ja sisätiloissa kuten kauppatilat, jossa sille on tarjolla happea ja hyvä ilmanvaihto, kuten rakennuskontit tai väliaikaiset rakennuskohteet.

Huomautus: Lämmitintä voidaan käyttää myös ulkona, mutta voit kokea turhia sammumisia johtuen tuuliolosuhteista.

• Kun lämmitin on kylmä tai huoneenlämmössä, laitteella kestää muutama minuutti että polttimen laatta muuttuu kirkkaan oranssiksi. Tämä on normaalia ja lämmitin toimii normaalisti. . Jos polttimen laatta on selvästi tulessa, sulje lämmitin ja kutsu paikalle valtuutettu huoltomies.
• Kun yksikkö on sytytetty, sinun tulisi nähdä neljännestuuman (1/4"-0.635 cm) alue laatan ympärillä joka ei muutu kirkkaan oranssiksi. Tämä on normaalia.
• Kun käytät lämmitintä ensimmäistä kertaa, sen ylimmän osan heijastin saattaa värjäytyä. Tämä on myös normaalia ja ei ole syytä huoleen.
• Kun käytät lämmitintä yli 7,000 jalan (2.13 km) korkeudessa merenpinnan yläpuolella, yksikkö ei saata palaa niin kirkkaana kuin alemmassa korkeudessa. Tämä on normaalia. Korkeammalla lämmitin voi sammuttaa itsensä. . Jos näin tapahtuu, anna sille raitista ilmaa, odota 5 minuuttia ja sytytä se uudelleen. Paikallisten olosuhteiden mukaan lämmitin ei saata syttyä uudelleen.
• Käyttöaika voi muuttua johtuen lämmittimen asetuksista ja patruunan koosta. Jopa 3 - 6 tuntia 1 paunan (G31) patruunalla tai 3 - 6 tuntia 450G 70/30 butaani/propaaniseos (G30+G31) patruunalla. Jopa 48 - 110 tuntia 20 paunan (5KG) patruunalla (perustuen "HI" ja "LO" asetuksiin). Johtuen propaanin ominaisuuksista, käyttöaika voi olla alhaisempi kun käytät laitetta jatkuvasti 20 F (-7 Celsius-) asteen alapuolella
• Tämä lämmitin on varustettu kaatumiskytkimellä. Voit kokea lämmittimen sammumisen mikäli laitetta kolhitaan tai sitä siirretään. Mikäli näin tapahtuu, sytytä laite uudelleen.
• Johtuen pienten tankkejen käytöstä, kondensaatiovettä voi muodostua tankkiin ja valua lämmittimen alapuolelle. Joskus kondensaatiovesi saattaa jäätyä äärimmäisestä kylmyydestä kun propaani (G31) haihtuu. Tämä on normaalia, eikä ole mitään syytä huoleen.

SYTYTYS / KÄYTTÖOHJEET KÄYTÄ 1 PAUNAN KERTAKÄYTTÖISTÄ. PROPAANI (G31)TAI 450G 70/30 BUTAANI/ PROPAANISEOS (G30+G31) PATRUUNAA:

VAROITUS: Tarkasta aina propaanipatruunan ja lämmittimen propaani/butaani liittimen kytkennät vahinkojen, lian tai roskien varalta, ennen kuin liität

propaanipatruunan. Älä käytä mikäli patruunan pää on vahingoittunut, rikki tai vaurioitunut. IRROTA JA LIITÄ PATRUUNAT AINA ULKOTILOISSA, KAUKANA AVOTULESTA, MUISTA IHMISISTÄ, MUISTA SYTTYMISLÄHTEISTÄ JA AINOASTAAN KUN LÄMMITIN ON VIILEÄNÄ. ÄLÄ POLTA KOSKAAN TUPAKKAA KUN LIITÄT TAI IRROTAT PROPAANIPATRUUNAA TAI KUN TEET LIITÄNTÖJÄ!

• Käytä 16.4 oz. (1 paunan/465g) kertakäyttöisiä patruunoita jotka sopivat nro. 600 venttiililitäntään tai butaani/propaani (G31) (70/30) seoksia, joissa on kierteen tyyppi 7/16-28 ENEF-2B.
• Tarkista että tiivisteet (laitteen ja kaasun välillä) ovat paikallaan ja hyvässä kunnossa ennen sen liittämistä kaasupatruunaan. Kuva 4. Älä käytä laitetta, jossa on vahingoittuneet tai kuluneet tiivisteet. Älä käytä laitetta joka vuotaa, on vahingoittunut tai ei toimi kunnolla.

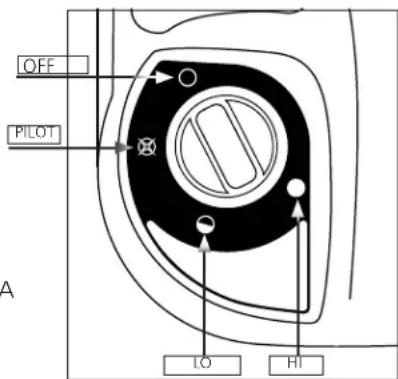

• Varmista että neljän asennon säätönuppi on

"OFF" Oennossa: katso kuva 1.

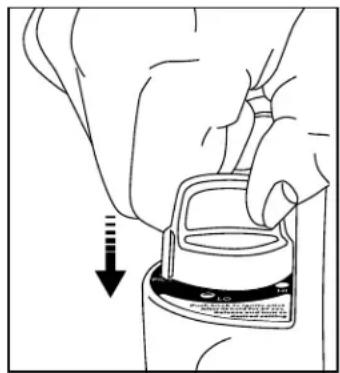

• Käyttäessäsi propaanin kanssa: Käännä regulaattoria ulospäin helpottaaksesi tankin asentamista. Ruuvaa 1 paunan (465g) kertakäyttöinen propaanipatruuna (G31) myötäpäivään (pohjasta katsoen) kannettavaan lämmittimeen kunnes se on käsikireä; katso kuva 2 ÄLÄ käytä ruuvilukitetta tässä liitännässä.
• Käyttäessäsi butaani/propaaniseosta (G30+G31): Ruuvaa messinkinen sovitin myötäpäivään kannettavan

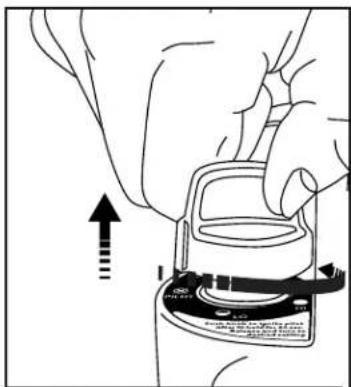

Kuva 2: Kiinnitä polttoainesäiliö

Kuva 4: "Butaanisovitin"

lämmittimen regulaattoriin (pohjasta katsoen) kunnes se on tiukasti paikallaan. Katso kuva 4. ÄLÄ käytä ruuvilukitetta tässä liitännässä. Ruuvaa butaani/propaaniseospatruuna sovittimeen (myötäpäivään), kunnes akseli sovittimessa alkaa pyöriä, patruuna on kytketty, ja asenna sitten patruuna jalustaan.

• Tarkista sovittimen ja patruunan letkuliitokset saippuavedellä, kierteisen liitännän kupolimaisesta kannesta, jossa patruuna ruuvautuu regulaattoriin. KATSO VAROITUS! MUOVISUOJUKSESSA.
• Paina "PILOT" painiketta vastapäivään ja päästä irti kunnes lämmitin syttyy; katso kuvat 1 ja 3.
• Jos lämmitin ei syty, pidä paikallaan noin 30 sekuntia; vapauta ja paina uudelleen. Toista kunnes pilotti syttyy.
• Kun pilotti syttyy, pidä alhaalla 30-60 sekuntia ja vapauta sitten nuppi. Nupin tulisi vapautua uloimpaan asentoon; Käyttääksesi lämmitintä väännä nuppia hellästi j sytyttääksesi polttimen toon kunnes polttimen Kuva 5.
  siirrä se lukitusasentoon "HI" o raamisen laatan. Jätä "HI" aen- atta muuttuu kirkkaan oranssiksi"

HUOMAUTUS: Liekit ovat yleisiä kun sytytät laitetta ensimmäistä kertaa Pidä kasvosi ja herkästi syttyvät kohteet kaukana laitteesta.

- Kun polttimen laatta on muuttunut kirkkaan oranssiksi, säädä lämpöä kääntämällä nuppi haluamaasi asentoon ("LO" tai "HI" asetus) kuva 1.

Naroitus:

ÄLÄ KÄYTÄ LÄMMITINTÄ ENNEN KUIN SÄÄTÖNUPPI ON LUKITTU ASENTOON "HI", LO" t

"PILOT" LÄ KOSKAAN ASETA SÄÄTÖNÜPPIA LUKITTUJEN ASENTOJEN VÄLILLE. TÄSÄ VOI AIHEUTUA VÄÄRÄNLAINEN PALAMINEN JA ILMAAN VOI MUODOSTUA HIILIMONOKSIDIA.

- Sammuttaaksesi lämmittimen, paina hellästi alas säätönuppi asentoon "OFF"

• VAROITUS: Psat voivat olla hyvin kuumia. Laitteen suojan tarkoituksena on estää tulipalot ja palovammat ja sitä ei saa poistaa koskaan. SE EI ANNA TÄYDELLISTÄ SUOJAA PIENILLE LAPSILLE TAI VAJAAKUNTOISILLE IHMISILLE. Anna laitteen jäähtyä kunnolla ennen varastoimista.
• Käännä säätönuppi asentoon "OFF" Qarmista että polttimet ovat sammuneet ennen kuin irroitat kaasupatruunan.
• POISTAAKSESI PROPAANI (G31) PATRUUNAN: Poista patruuna jalustasta ja käännä vastapäivään, kunnes se on kokonaan ruuvattu irti lämmittimestä.
• POISTAAKSESI BUTAANI/PROPAANISEOS (G30+G31) PATRUUNAN: Poista patruuna jalustasta ja käännä vastapäivään, kunnes se on kokonaan ruuvattu irti sovittimesta.
• Kun patruuna on poistettu, butaanisovitin voidaan ruuvata irti kääntämällä sitä vastapäivään kunnes se irtoaa lämmittimestä.
• Älä käytä, varastoi tai poista patruunoita lähellä syttyviä kohteita tai sytytyslähteitä. Vaihda patruunat ainoastaan hyvin ilmastoiduilla alueilla, mielellään ulkotiloissa, kauka-na palokohteista, kuten liekeistä, pilotliekeistä, sähköpa-loista ja kaukana muista ihmisistä.
• Propaanikaasu (G31) tai butaani/propaaniseos (G30+G31) patruunat TULEE IRROTTAA LÄMMITTIMESTÄ KUN SE EI OLE KÄYTÖSSÄ! Tarkista tiivisteet ennen uuden kaasupatruunan käyttöä laitteessa.

HUOLTAMINEN:

TOIMENPITEET MIKÄLI LAITETTA EI TULLA KÄYTTÄMÄÄN

TIETYN AJAN

KULUESSA:

Pidä lämmittimen alue aina tyhjänä ja vapaana palavista materiaaleista, bensiinistä ja muista syttyvistä höyryistä ja nesteistä.

Varastoi lämmitin kun se on viilenty- nyt vetoketjulliseen

Kuva 6

laukkuun tai muuhun pölyttömään paikkaan käyttöjen välillä.

Pidä tuuletuskohdat (lämmittimen ylä ja alaosassa) tyhjänä jatkuvasti.

Tarkista pilotin liekki ja lämmitin aina silmämääräisesti säännöllisin väliajoin. Pilotin liekin tulisi olla sininen (ei keltainen) ja jatkua termoelementtiin. Liekki ympäröi termoelementtiä juuri kärjen alapuolella, katso kuva 6.

Pieni keltainen liekki voi tapahtua pilottiliekin ja pääpolttimen liekin kohdatessa. Lämmittimen tulisi olla kirkkaan oranssi (hiukan sinistä reunaosissa ja puna-oranssi kajo joka on nähtävissä keraamisella laatalla), ilman näkyvää liekkiä. Sininen liekki joka voi ilmaantua keraamisen tiilen yläosassa, kertoo pölyn muodostumisesta, nukasta tai hämähäkin seiteistä jotka voivat sijaita kotelon ja pääpolttimen sisällä. Jos pilottiliekki on keltainen tai polttimella on näkyvä liekki, se saattaa vaatia puhdistamista. Seuraavan ohjeen avulla voit tarkastaa rungon ja sen pääpolttimen kokonaisuuden.

On tarpeen säännöllisesti tarkastaa polttimen kuristin ja venturi jotta ne ovat vapaana hyönteisistä sekä hämähäkin seiteistä, joita voi kertyä ajan mittaan. Tukkeutunut putki voi aiheuttaa tulipalon.

1 Anna lämmittimen jäähtyä kunnolla ennen huoltotöiden tekemistä.
2 Irrota patruuna lämmittimestä tai SULJE kaasunsyöttö etäsijainnissa sijaitsevasta venttiilistä ja irrota letku lämmittimestä.
3 Irrota neljä (4) ruuvia jotka pitävät paikallaan lämmittimen takaluukkua.
4 Kierrä kantta ulospäin pohjasta. Vapauta 2 yläkiinnikettä. Siirrä sivuun.
5 Poista (4) neljä polttimen kiinnitysruuvia ja polttoaineletku polttimen kokonaisuudesta. Irrota poltinkokonaisuus kotelon takaosasta.
6 Tarkista sisätilat pölyn, nukan tai hämähäkin seittien varalta. Mikäli tarpeen, puhdista laitteen sisäosat pölynimurilla tai paineilmalla. Älä vahingoita komponentteja laitteen sisällä kun puhdistat sitä.
7 Tarkasta ja puhdista pääpolttimen suutin (kiinnitetty kuristimen pidike). Kuristimen pidike on kiinnitetty polttimen kokonaisuuden venturiin kahdella (2) ruuvilla.

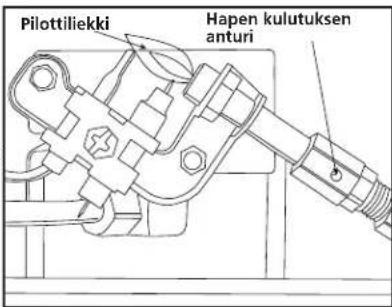

8 Tarkasta ja puhdista pilottiliekki (kiinnitetty pidikkeeseen) käyttämällä pölynimuria tai paineilmaa pilotin reikien läpi kuten on näytetty nuolilla kuvassa 6. VAROITUS: Älä käytä neuloja, johtoja tai muita sylinterimäisiä objekteja puhdistaaksesi pilottiliekkiä, jotta estät vahingoittamasta kalibroitua osaa jonka kautta kaasu virtaa.
9 Käytä paineilmaa (enintään 30 psi) polttimen keraamiseen tiileen tai polttimen kokonaisuuteen sekä venturiputkeen (kuvan kohde #16), poistaaksesi pölyn, nukan ja hämähäkin seitit.
10 Kokoa polttimen kuristimen pidike polttimen kokonaisuuteen.
11 Kokoa poltin takaisin lämmittimen koteloon
12 Asenna polttaineputki ja tarkasta se vuotojen varalta.
13 Asenna lämmittimen takakansi.

LISÄTIETOJA VIANETSINNÄSTÄ:

Jos kipinän elektrodi ei tuota kipinöitä.

TARKISTA

• Kipinän elektrodi on rikki – vaihda ODS (Oxygen Depletion Sensor - hapen kulutuksen anturi).
• Polttimen johto ei saata olla liitetty kipinän elektoridiin – liitä uudelleen.
• Sytyttimen johto on vahingoittunut – vaihda.
• Pietsosytytin on vahingoittunut – vaihda kaasuventtiilin kokonaisuus.

Jos kipinän elektrodi tuottaa kipinän mutta pilotti ei syty. TARKISTA

• ei virtaa lämmittimeen – asenna kertakäyttöinen patruuna tai kytke venttiili päälle etäpatruunasta.
• "PILOT" asento ei ole kohdistettu kunnolla – käännä kaasun säädin "PILOT" asentoon ja paina sitä uudelleen.
• Pilotti on tukossa hämähäkin seitistä tai liasta – puhdista pilotti, katso HUOLTO.

Jos pilottiliekki ei pala kun painike vapautetaan. TARKISTA

• "PILOT" painiketta ei ole painettu kunnolla tai pidetty alhaalla tarpeeksi kauan jotta se saisi ilmaa.
• Pilotin liekki ei ympäröi termoelementtiä – puhdista pilotti, katso HUOLTO.
• Pilotin kokonainen on vahingoittunut – vaihda.
• Kallistuskytkimen johdot ovat irti – liitä uudelleen.

Jos poltin ei syty. TARKISTA

- Pääpolttimen kuristin on tukkeutunut – puhdista poltin, katso HUOLTO.

Jos lämmitin SAMMUU jatkuvasti normaalin käytön aikana. TARKISTA

• Pilotti on tukossa - puhdista pilotti, katso kohta HUOLTO.
• Varmista vähintään 9 (15.14 cm) neliösenttimetrin raitisilman aukko, (esimerkki 3" (7.62 cm) x 3" (7.62 cm) avaus).
• Kaatumiskytkin on aktivoitunut lämmittimen kaatumisen vuoksi. Sytytä uudelleen
• Regulaattorin on viallinen - vaihda regulaattori.
• Sisäinen kontaminaatio - vaihda ohjausventtiili ja regulaattori.
• Soita tekniseen tukeen saadaksesi lisätietoja.

VAIHTO-OSIEN LUETTELO:
Nro.	Osa# Kuvaus
1 320	17 Nuppi,	venttiili, turvallisuus,punainen
2 320	54 Venttili, assy, ohjaus
3 320	15 Kahva,	takaosa, muovia,harmaa
4 320	14 kahva,	etuosa, muovia, harmaa
5 751	98 Assy, säädin, tuen kanssa
6 330	88 Laatta	Vaihtosarja, H9BXDF
7 734	03 Kytkin,	kaatumiskytkin
8 733	96 ODS, pilotti, assy
9	15164	Butaanisovitin

HYVÄKSYTYT MR. HEATER LISÄVARUSTEET (myydään erikseen)
KOHDE # KUVAUS
32008	5 ft. (1.52m) PROPAANILETKU (kääntyvä 1" 20 urosliitin käytettävä sylinteri. Thd. X P.O.L. käsipyörän kanssa) (Suositellaan käytettäväksi polttoainesuodattimen kanssa.)
F273699	Polttoainesuodatin (vaihda kerran vuodessa)

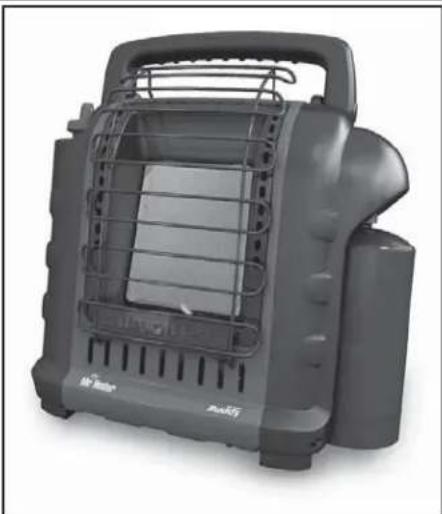

Mr. Heater.

KÄYTTÖOHJEET JA KÄYTTÖOPAS

Malli #

MH8BXDF

OSTAMINEN: Lisävarusteita voi ostaa osoittesta www.mrheater.com ja paikallisilta jälleenmyyjiltä.

LISÄTIETOJA HUOLLOSTA SAAT OSOITTEESTA: www.mrheater.com

Aukioloaikamme ovat 8:00 – 17:00 EST, maanantaista perjantaihin

Voit chattailla teknisen edustajan kanssa sivuston kautta: www.mrheater.com

Kirjoita mallinumero, sekä hankintapäivämäärä ja ongelman kuvaus kaikessa viestinnässä.

Mr. Heater, Inc. takaa lämmittimen ja sen lisävarusteet materiaali- ja valmistusvirheiden varalta 1 vuoden ostopäivästä lukien. Mr. Heater, Inc. korjaa tai vaihtaa tämän tuotteen ilmaiseksi, mikäli sen on osoittautunut vialliseksi 1 vuoden sisällä ja mikäli se on palautettu jälleenmyyjälle ostotodistuksen kera takuun voimassaoloaikana.

Mr. Heater, Inc. pidättää oikeuden tehdä muutoksia milloin tahansa, ilman erillistä ilmoitusta tai velvoitetta, koskien väriä, ominaisuuksia, lisävarusteita, materiaaleja ja malleja.

Myytävänä seuraavissa maissa:

TUOTTEEN REKISTERÖINTI: Kiitos ostoksestasi!

Kirjaudu osoitteeseen http://www.egiregistration.com rekisteröidäksesi tuotteesi.

MR. HEATER, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 USA • [phone]

Mr. Heater and Portable Buddy ovat Enerco Group, Inc: in rekisteröityjä tuotemerkkejä

© 2015, Enerco/Mr. Heater. Kaikki oikeudet pidätetään.

BRUKSANVISNING OG EIERMANUAL

Mr. Heater.

PORTABEL BUDDY VARMESTRÅLER

Modell #

MH8BXDF
