BRUKSANVISNING NS2000A YAMAHA

LÄS NOGGRANT INNAN ANVÄNDNING. FÖLJ DESSA INSTRUKTIONER. Försikthetsåtgärderna nedan är till för att minska risken för skador på användaren och andra samt förhindra egendomsskador och hjälpa användaren att använda den här enheten korrekt och säkert. Följ dessa instruktioner. När du har läst den här bruksanvisningen ska du spara den på ett säkert ställe där du kan hitta den när som helst. VARNING Det här avsnittet behandlar ”risk för allvarliga personskador eller dödsfall”. Om du upptäcker något onormalt

• Om någon av följande onormalheter inträffar ska du omedelbart slå av förstärkare och receivrar. – En ovanlig lukt, ljud eller eller rök avges från enheten. – Främmande material eller vatten tar sig in i enhetens insida. – Ljudet försvinner plötsligt under användning. – Enheten har en spricka eller skada. Fortsatt användning kan orsaka elektriska stötar, brand eller funktionsfel. Be sedan den återförsäljare du köpte enheten av eller kvalificerad Yamaha-servicepersonal att omedelbart undersöka eller reparera enheten. Installering

• Montera och installera enligt det sätt som anges i manualen. Fallande eller stjälpande kan leda till personskador eller materiella skador.

• Bekräfta att den färdiga installationen är säker. Utför även säkerhetsinspektioner regelbundet. Underlåtenhet att följa dessa anvisningar kan orsaka att apparater faller och resulterar i skador.

• Fixera alltid högtalarkabeln på en vägg eller liknande. Om du trasslar in dina fötter eller händer i kabeln, finns det risk för att högtalarna faller eller stjälper, vilket orsakar funktionsfel eller skador. Montera inte isär

• Försök inte ta isär eller modifiera den här enheten. Annars kan det orsaka brand, elektriska stötar, personskador eller funktionsfel. Varning för fukt och väta

• Utsätt inte enheten för regn och använd den inte i närheten av vatten eller i fuktig eller våt miljö. Ställ inte behållare (t.ex. vaser, flaskor eller glas) med vätska på den, eftersom vätska då kan spillas i öppningar eller på platser där vatten kan droppa. Om vätska, såsom vatten, kommer in i enheten kan det orsaka brand, elektriska stötar eller funktionsfel. Varning för eld

• Placera inga brinnande föremål eller öppna lågor nära enheten, eftersom de kan orsaka eldsvåda. Hantering

• Var försiktig så att du inte tappar eller slår kraftigt på den här enheten. Annars kan det orsaka elektriska stötar, brand eller funktionsfel. FÖRSIKTIGHET Det här avsnittet behandlar ”risk för personskador”. Installering

• Installera inte enheten på platser där den kan komma i kontakt med frätande gaser eller salthaltig luft eller platser som har alltför överdriven rök eller ånga. Det kan leda till att enheten slutar fungera.

• Undvik att befinna dig nära enheten i samband med en naturkatastrof, som t.ex. en jordbävning. Förflytta dig snabbt från enheten till en säker plats eftersom enheten kan välta eller falla och orsaka personskador.

• Se till att alltid två eller flera personer hjälper till vid transport eller flyttning. Försök att lyfta enheten själv kan skada din rygg, resultera i någon annan skada eller orsaka skada på enheten själv.

• Innan enheten flyttas, ska alla anslutningskablar kopplas bort. Annars kan det orsaka skada på kablarna eller göra så att någon snubblar och faller. Hörselnedsättning

• Använd inte enheten med hög eller obehaglig ljudnivå under en längre period, eftersom detta kan medföra permanent hörselnedsättning. Kontakta läkare om du upplever hörselförsämring eller om det ringer i öronen.

• Slå av strömmen till alla komponenter innan du ansluter enheten till annan utrustning. Annars riskerar du hörselnedsättning, elektriska stötar eller skador på utrustningen. Hantering

• För inte in handen eller fingrarna i basreflexporten (hålet på baksidan) på denna enhet. Annars kan det orsaka personskador.

• För inte in främmande material som metall eller papper i basreflexporten (hålet på baksidan) på denna enhet. Annars kan det orsaka brand, elektriska stötar eller funktionsfel.

• Förvara smådelar utom räckhåll för spädbarn. Ditt barn kan oavsiktligt svälja dem.

• Du får inte göra följande: – Stå på eller sitta på utrustningen. – Placera tunga föremål på utrustningen. – Tillämpa orimlig kraft på inmatningsportar, o.s.v – Luta sig mot utrustningen. Underlåtenhet att observera detta kan orsaka personskador eller skada på utrustning.

• Undvik att dra i anslutna kablar för att förhindra personskador eller skador på enheten eftersom den kan falla.

• Upphör med att använda enheten om ljudet är förvrängt. Lång användning i detta tillstånd kan orsaka överhettning och resultera i brand.

• När du väljer en förstärkare eller en receiver som ska användas med denna enhet, ska du kontrollera att utgångsnivån på förstärkaren eller receivern ligger inom den här enhetens tillåtna ingångsnivå ( se sidan 34 ). Om uteffekten är högre än strömkapaciteten, kan funktionsstörning eller brand uppstå.

• Se till att undersökningar och reparationer alltid utförs av den återförsäljare du köpte enheten av eller av kvalificerad Yamaha-servicepersonal.

• Yamaha kan inte hållas ansvarigt för personskador som åsamkats dig eller skador på produkten som orsakas av felaktig användning eller modifiering av enheten.

• Den här produkten är avsedd för vanliga hem. Den ska inte användas i tillämpningar som kräver hög tillförlitlighet, till exempel för hantering av liv eller värdefulla tillgångar eller inom sjukvården.28 MEDDELANDE Indikerar punkter du måste iaktta för att förhindra fel på produkten, skada eller felaktig funktion och dataförlust. Installering

• Använd inte den här enheten på en plats där den utsätts för direkt solljus som blir extremt varm (t.ex. i närheten av ett värmeelement) eller extremt kall eller där den utsätts för mycket damm eller vibrationer. Underlåtenhet att observera detta kan leda till att enhetens panel deformeras, funktionsfel på interna komponenter eller att driften blir instabil. Anslutningar

• Om du ansluter externa enheter ska du läsa bruksanvisningen noggrant för varje enhet och ansluta dem i enlighet med instruktionerna. Om en enhet inte hanteras enligt instruktionerna kan det orsaka funktionsfel. Hantering

• Lägg inga föremål av vinyl, plast eller gummi på den här enheten. Annars kan det orsaka missfärgning eller deformation av enhetens panel. Underhåll

• Om temperaturen eller luftfuktigheten förändras dramatiskt, kan vattendroppar (kondensation) bildas på enhetens yta. Om vattendroppar bildas, ska du torka bort dem omedelbart med en mjuk trasa. Om vattendroppar inte åtgärdas på enheten, kan de absorberas i trädelarna och orsaka deformation.

• Använd en torr, mjuk trasa vid rengöring av enheten. Om du använder kemikalier som bensin eller tinner, rengöringsmedel eller kemiska rengöringsdukar kan enheten missfärgas eller deformeras. Högtalare

• Rör inte vid membranet. Underlåtenhet att följa detta kan skada membranet. Information Om alla funktioner som ingår i enheten

• Högtalarna visar ingen skillnad mellan vänster och höger.

• Luft kan blåsas ut från basreflexporten. Detta är ingen funktionsstörning. Detta sker särskilt ofta när musiken matas ut med tung bas. Om innehållet i denna bruksanvisning

• Denna bruksanvisning är till för användare av denna enhet.

• Denna bruksanvisning använder följande signalord för viktig information: Det här avsnittet behandlar ”risk för allvarliga personskador eller dödsfall”. Det här avsnittet behandlar ”risk för personskador”. Indikerar punkter du måste iaktta för att förhindra fel på produkten, skada eller felaktig funktion och dataförlust, samt att skydda miljön. Anger anteckningar om instruktioner, begränsningar i funktioner och ytterligare information som kan vara till hjälp.

• Illustrationerna och skärmbilderna i denna bruksanvisning är bara avsedda som instruktion.

• Företagsnamn och produktnamn i den här bruksanvisningen är varumärken eller registrerade varumärken som tillhör respektive ägare. Kassera eller ge denna produkt till någon annan

• Om du ämnar ge denna produkt till någon annan, se då till att inkludera detta dokument och alla medföljande tillbehör.

• När denna produkt ska kasseras och dess medföljande tillbehör, ska man följa instruktionerna för kassering som ges av din lokala kommun. Om typskylten för denna produkt Enhetens högtalare använder magneter. Placera inte några föremål som är känsliga för magnetism, såsom CRT-typ TV- apparater, klockor, kreditkort, disketter etc. på eller bredvid den här enheten. Modellnummer, serienummer, strömförsörjning osv. finns på eller i närheten av namnetiketten som sitter på enhetens undersida. Du bör anteckna serienumret i utrymmet nedan och förvara den här bruksanvisningen som ett bevis på ditt köp och för att underlätta identifiering i händelse av stöld. Modellnummer Serienummer VARNING FÖRSIKTIGHET MEDDELANDE OBS!29 Svenska

• Utrustad med ”Harmonious Diaphragm (Harmoniskt membran)”

• Utrustad med en ”R.S. (Undertryck av resonans) -kammare” som undertrycker oönskad resonans som uppstår bakom membranet

• Utrustad med en ”absorbator för akustik” som effektivt undertrycker stående vågor inuti höljet

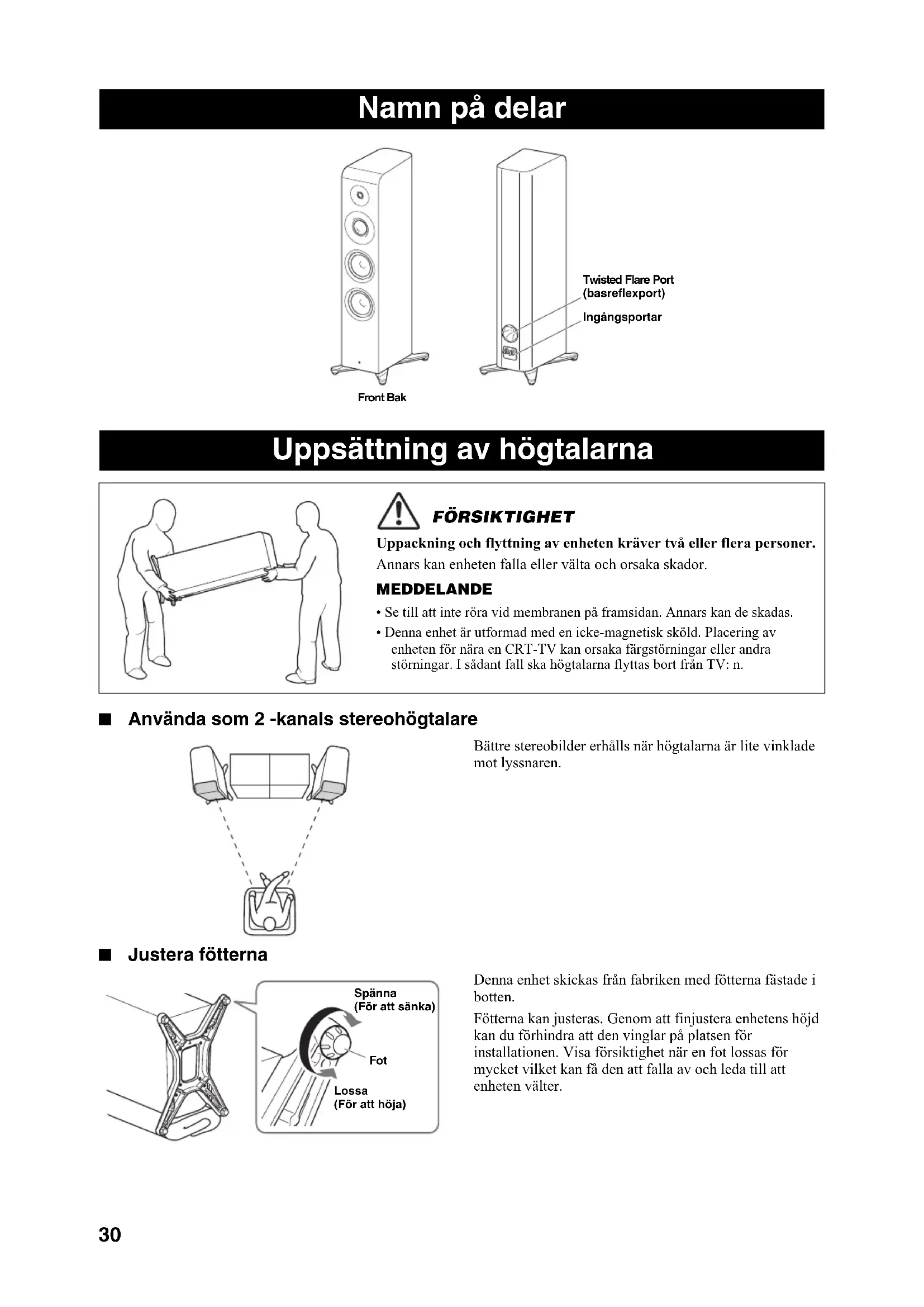

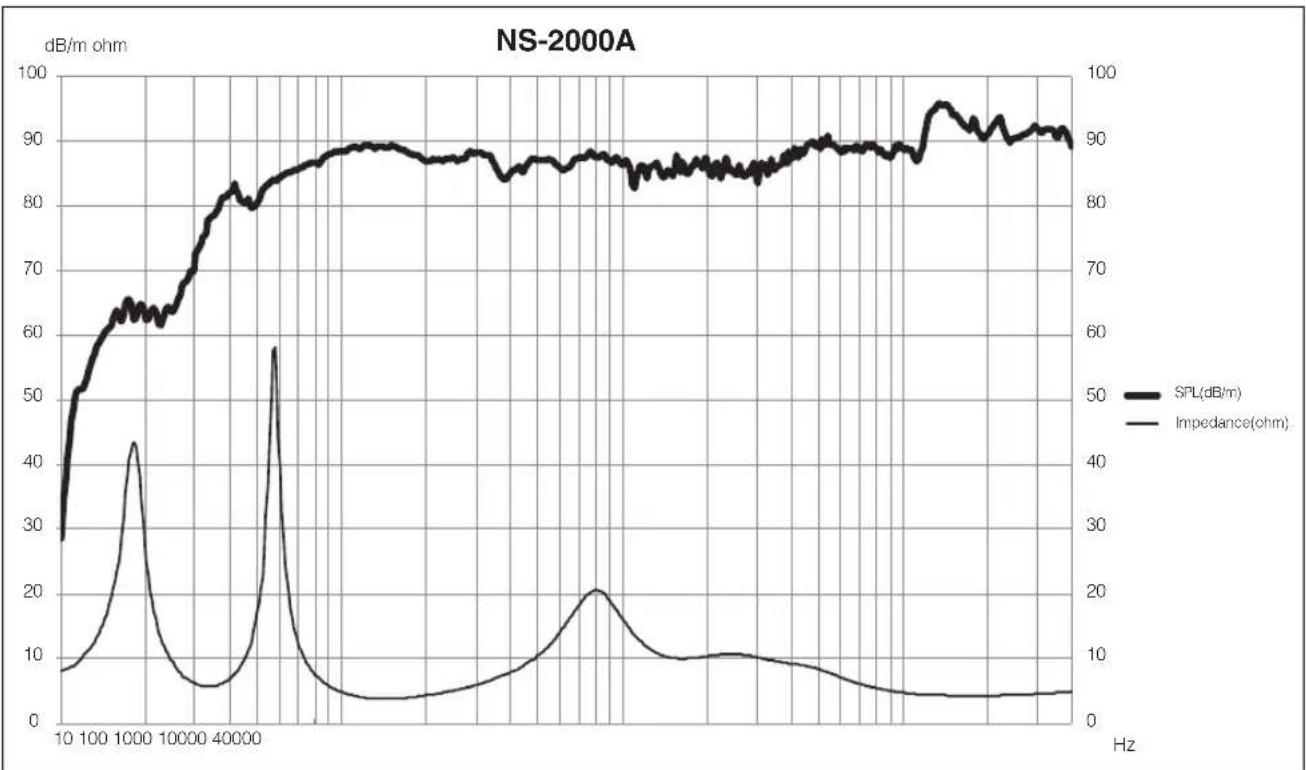

• Utrustad med ”Twisted Flare Port” Se till att alla tillbehör ingår. Innehåll Egenskaper Frekvenskarakteristik Tillbehör

NS-2000A SPL(dB/m) Impedance(ohm)dB/m ohm Piggar (4) Galler (1)30 ° Använda som 2 -kanals stereohögtalare Bättre stereobilder erhålls när högtalarna är lite vinklade mot lyssnaren. ° Justera fötterna Denna enhet skickas från fabriken med fötterna fästade i botten. Fötterna kan justeras. Genom att finjustera enhetens höjd kan du förhindra att den vinglar på platsen för installationen. Visa försiktighet när en fot lossas för mycket vilket kan få den att falla av och leda till att enheten välter. Namn på delar Uppsättning av högtalarna Twisted Flare Port(basreflexport)IngångsportarFront Bak Uppackning och flyttning av enheten kräver två eller flera personer. Annars kan enheten falla eller välta och orsaka skador. MEDDELANDE

• Se till att inte röra vid membranen på framsidan. Annars kan de skadas.• Denna enhet är utformad med en icke-magnetisk sköld. Placering av enheten för nära en CRT-TV kan orsaka färgstörningar eller andra störningar. I sådant fall ska högtalarna flyttas bort från TV: n. FÖRSIKTIGHET Fot Lossa(För att höja)Spänna(För att sänka)31 Uppsättning av högtalarna Svenska ° Använd denna enhet med de medföljande piggarna När du ställer upp enheten på en tjock matta etc. kan installationen av de medföljande piggarna förbättra stabiliteten och ljudkvaliteten. Installera i så fall piggarna enligt följande.

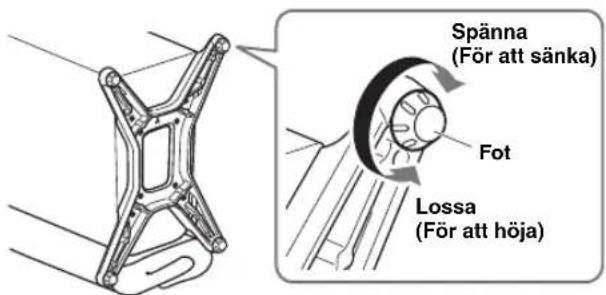

• Upprätta och flytta enheten kräver två eller flera personer. Annars kan enheten falla eller välta och orsaka skador. 1 Placera högtalaren på golvet med baksidan nedåt. Bred ut filtar eller kuddar för att förhindra repor. 2 Lossa på foten för att plocka bort den och skruva sedan in piggen i fotens skruvhål. 3 När alla fyra piggarna är på plats, placera högtalaren på platsen för installationen. Om enheten vinglar, vrid piggarna och justera dem så att enheten står plant.• Visa försiktighet när en pigg lossas för mycket vilket kan få den att falla.• När enheten ska lutas för att ställa in den krävs två eller flera personer så att den inte välter. Annars kan enheten välta och orsaka personskador eller skada på enheten. MEDDELANDE
• Släpande av piggarna med spetsarna kan repa golvet. Var försiktig när du installerar eller flyttar högtalaren.• När piggarna har satts på plats, ska du vara försiktig så att du inte repar golvet.• På grund av enhetens vikt kan det bli märken på golvet eller mattan.

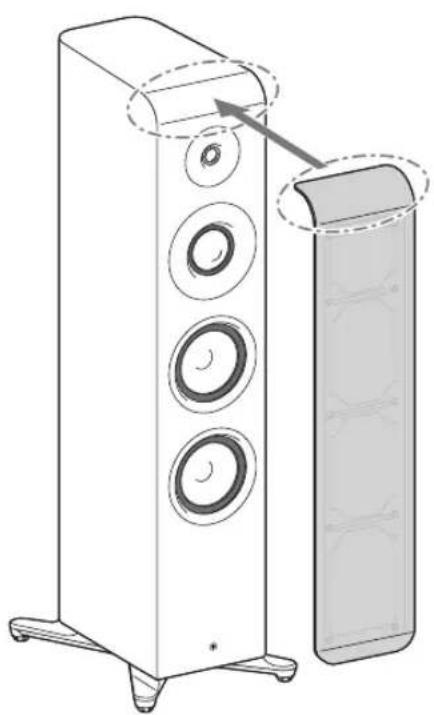

Fot Pigg32 Montering av gallret Denna enhet och gallret förpackas separat. Baksidan av gallret är försedd med en magnet. Gallret kan fästas genom att rikta in det böjda avsnittet mot den böjda ytan högst upp på enhetens framsida. OBS!

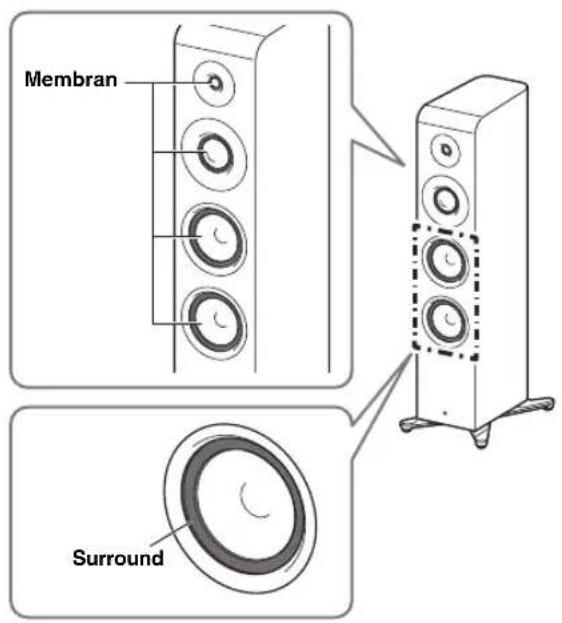

• Membranen för alla diskanthögtalare, mellanregister och bashögtalare i denna enhet inkluderar ett naturmaterial som kallas gran. Därför kan fibrer och flisar i materialet vara synliga på membranets yta. Eftersom dessa inte är några defekter utan vanligt förekommande för detta naturmaterial påverkar de inte kvaliteten.

• Den specifika typen av gummi som används för surroundljudet som stöder woofer-membranet har noggrant valts för att optimera ljudkvaliteten. I sällsynta fall kan detta gummi få en benvit färg. Sådan blomning på gummi är ingen orsak till oro utan bara resultatet av en ytbehandling av en gummikomponent som inte påverkar prestandan negativt. Montering av gallret Surround Membran MEDDELANDE

• Säkerställ att gallret sitter ordentligt på fäst på enheten. Om det lossnar från enheten på grund av vibrationer etc. kan det orsaka skada eller funktionsstörningar.

• Rör inte eller applicera överdriven kraft på några membran på framsidan. Annars kan ljudet förvrängas eller funktionsstörningar uppstå.

• Tryck inte på eller utöva överdriven kraft på högtalarens gallerduk. Annars kan den skadas.

• Det finns magneter på baksidan av gallret för denna enhet. Håll det borttagna gallret borta från föremål (CRT-TV, klockor, magnetkort etc.) som kan påverkas av magneter.33 Svenska Innan du utför anslutningar, ska du se till att förstärkaren är avstängd. ° Anslutningar Leverera kommersiellt tillgänglig högtalarkabel. Högtalarkabelns tjocklek och/eller material påverkar ljudkvaliteten. Vi rekommenderar att du köper högtalarkabel av hög kvalitet för att maximera enhetens prestanda. ° Ansluta högtalarkablarna Ansluta till din förstärkare 15 mm Vrid av en sektion av isolering från varje ände av kablarna. SPEAKERS

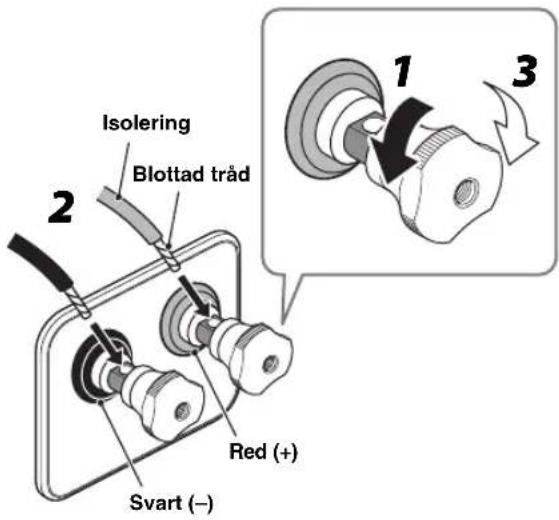

Vrid ingångsportarnas knappar på enhetens baksida moturs för att lossa dem. 2 För in de blottade trådsektionerna i hålet för ingångsportarna. OBS!

• Hålets diameter i anslutningen för att sätta in högtalarkabel: 6,0 mm

• För inte in kabelisoleringen i hålet. Annars kan det hända att inget ljud produceras. 3 Vrid ingångsportens knappar medurs för att dra åt dem och fästa kablarna. Se till att trådkärnan inte sticker ut från hålet. 4 Anslut högtalarkablarna till L (vänster) och R (höger) högtalaruttag på förstärkaren. OBS!

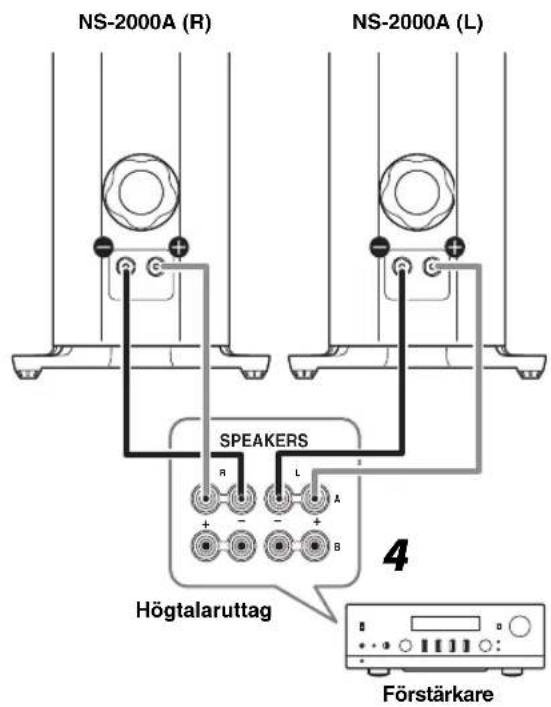

• Det röda uttaget på enheten är positivt (+), och det svarta uttaget är negativt (–).

• Om en högtalare är ansluten med omvänd polaritet, produceras ett ljud som låter onaturligt. MEDDELANDE

• Var försiktig med att inte låta de blottade trådarna på de positiva (+) och negativa (–) högtalarkablarna komma i kontakt med varandra eller andra metalldelar. Annars kan högtalarna skadas.

• Fäst högtalarkablarna på en vägg etc. Annars kan händer eller fötter fastna i kablarna som leder till att enheten välter.

• Eftersom högtalarna kan skadas om en equalizer eller tonkontroller på en förstärkare (BAS, DISKANT, etc.) är inställda på max och matas ut vid en hög volymnivå, eller om vissa signaler (ljud från ett band med snabbspolning framåt eller en skivspelares pick-up nål som rör ytan på en skiva, specifika frekvenser från en signalgenerator och sinusvågor eller liknande signaler) matas in kontinuerligt, ska sådana förhållanden undvikas. OBS!

• När du använder en förstärkare med en nominell utgångseffekt som är högre än högtalarens nominella ingångseffekt, ska du se till att aldrig överskrida högtalarens maximala inmatning.

• Se ägarmanualen som följde med din förstärkare eller receiver.

• Om en ingångsports knapp är helt lossad kommer den att falla av. Förvara de borttagna knapparna utom räckhåll för spädbarn för att förhindra oavsiktligt intagande. FÖRSIKTIGHET HögtalaruttagNS-2000A (L) FörstärkareNS-2000A (R)34 Specifikationer ° När du använder en banankontakt Typ ..........................................................3-vägs basreflex Icke-magnetisk avskärmningstyp Drivenhet .................... Diskanthögtalare: 3 cm kupol ×1 Mellanregister: 8 cm kupol ×1Bashögtalare: 16 cm kon ×2 Impedans .......................................6 Ω (Minimum 3,5 Ω) Frekvensåtergivning .............. 34 Hz – 65 kHz (–10 dB) – 100 kHz (–30 dB)Nominell ingångseffekt .......................................... 60 W Maximal ingångseffekt ........................................ 200 W Känslighet ...........................................88 dB/2,83 V, 1 m Övergångsfrekvens .................................750 Hz/3,5 kHz Mått (B × H × D) ..........................330 × 1124 × 459 mm 330 × 1134 × 459 mm(när piggar används)Vikt ....................................................................... 34,6 kg* Försiktighet bör vidtas för att inte överskrida de angivna effektvärdena ovan.
• Innehållet i denna bruksanvisning gäller de senaste specifikationerna vid publiceringsdatumet. Om du vill ha den senaste bruksanvisningen går du till Yamahas webbplats och laddar ned bruksanvisningsfilen. Specifikationer Banankontakt 1 Vrid ingångsportens knapp medurs för att dra åt den ordentligt. 2 Sätt i banankontakten i hålet på ingångsportens knapp.

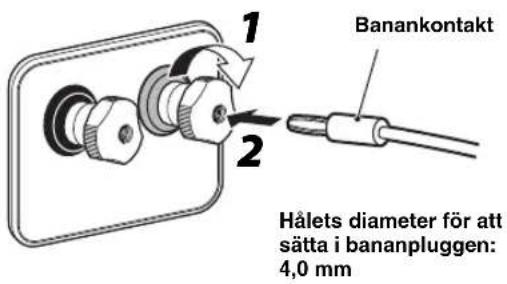

Hålets diameter för att sätta i bananpluggen: 4,0 mm Användarinformation, beträffande insamling och dumpning av gammal utrustning Denna symbol på produkter, förpackningar och dokument innebär att använda elektriska och elektroniska produkter inte får blandas med vanligt hushållsavfall. För rätt handhavande, återställande och återvinning av gamla produkter, vänligen medtag dessa till lämpliga insamlingsplatser, i enlighet med din nationella lagstiftning. Om du gör dig av med produkterna på rätt sätt hjälper du till att spara värdefulla naturresurser och förhindrar eventuella skadliga effekter på människors hälsa och miljö, som annars kan uppkomma vid felaktig hantering av avfall. Mer information om uppsamling och återvinning av uttjänta produkter får du hos lokala myndigheter, avfallshanteringstjänsten där du bor eller där du inhandlade varorna. För företagare inom EU: Om du vill göra dig av med elektrisk och elektronisk utrustning, vänligen kontakta din försäljare eller leverantör för mer information.Information om sophantering i andra länder utanför EU: Denna symbol gäller endast inom EU. Om du vill slänga dessa föremål, vänligen kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem.35 Italiano PRECAUZIONI LEGGERE ATTENTAMENTE PRIMA DELL’USO.
