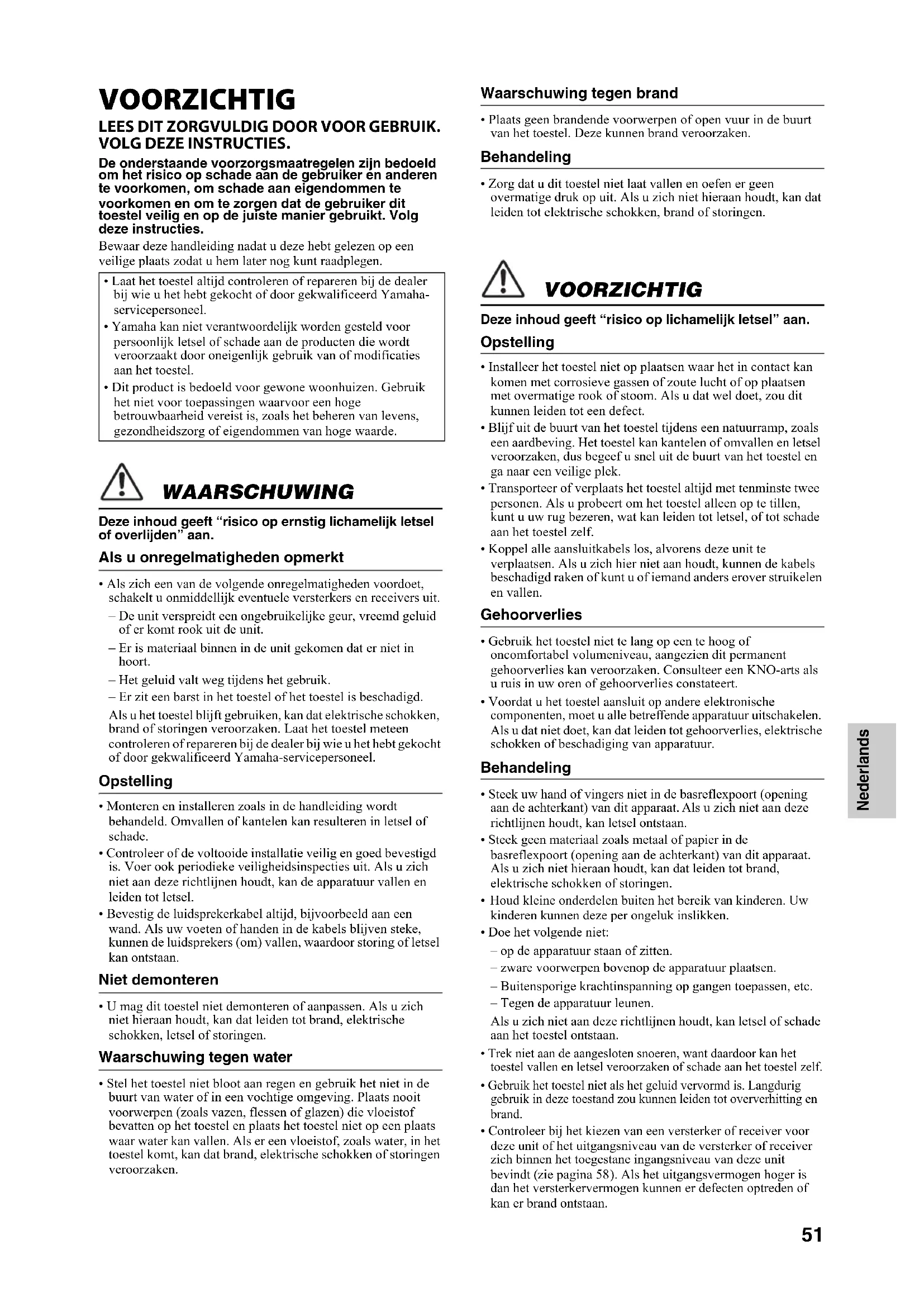

• Als zich een van de volgende onregelmatigheden voordoet, schakelt u onmiddellijk eventuele versterkers en receivers uit. – De unit verspreidt een ongebruikelijke geur, vreemd geluid of er komt rook uit de unit. – Er is materiaal binnen in de unit gekomen dat er niet in hoort. – Het geluid valt weg tijdens het gebruik. – Er zit een barst in het toestel of het toestel is beschadigd. Als u het toestel blijft gebruiken, kan dat elektrische schokken, brand of storingen veroorzaken. Laat het toestel meteen controleren of repareren bij de dealer bij wie u het hebt gekocht of door gekwalificeerd Yamaha-servicepersoneel. Opstelling

• Monteren en installeren zoals in de handleiding wordt behandeld. Omvallen of kantelen kan resulteren in letsel of schade.

• Controleer of de voltooide installatie veilig en goed bevestigd is. Voer ook periodieke veiligheidsinspecties uit. Als u zich niet aan deze richtlijnen houdt, kan de apparatuur vallen en leiden tot letsel.

• Bevestig de luidsprekerkabel altijd, bijvoorbeeld aan een wand. Als uw voeten of handen in de kabels blijven steke, kunnen de luidsprekers (om) vallen, waardoor storing of letsel kan ontstaan. Niet demonteren

• U mag dit toestel niet demonteren of aanpassen. Als u zich niet hieraan houdt, kan dat leiden tot brand, elektrische schokken, letsel of storingen. Waarschuwing tegen water

• Stel het toestel niet bloot aan regen en gebruik het niet in de buurt van water of in een vochtige omgeving. Plaats nooit voorwerpen (zoals vazen, flessen of glazen) die vloeistof bevatten op het toestel en plaats het toestel niet op een plaats waar water kan vallen. Als er een vloeistof, zoals water, in het toestel komt, kan dat brand, elektrische schokken of storingen veroorzaken. Waarschuwing tegen brand

• Plaats geen brandende voorwerpen of open vuur in de buurt van het toestel. Deze kunnen brand veroorzaken. Behandeling

• Zorg dat u dit toestel niet laat vallen en oefen er geen overmatige druk op uit. Als u zich niet hieraan houdt, kan dat leiden tot elektrische schokken, brand of storingen. VOORZICHTIG Deze inhoud geeft “risico op lichamelijk letsel” aan. Opstelling

• Installeer het toestel niet op plaatsen waar het in contact kan komen met corrosieve gassen of zoute lucht of op plaatsen met overmatige rook of stoom. Als u dat wel doet, zou dit kunnen leiden tot een defect.

• Blijf uit de buurt van het toestel tijdens een natuurramp, zoals een aardbeving. Het toestel kan kantelen of omvallen en letsel veroorzaken, dus begeef u snel uit de buurt van het toestel en ga naar een veilige plek.

• Transporteer of verplaats het toestel altijd met tenminste twee personen. Als u probeert om het toestel alleen op te tillen, kunt u uw rug bezeren, wat kan leiden tot letsel, of tot schade aan het toestel zelf.

• Koppel alle aansluitkabels los, alvorens deze unit te verplaatsen. Als u zich hier niet aan houdt, kunnen de kabels beschadigd raken of kunt u of iemand anders erover struikelen en vallen. Gehoorverlies

• Gebruik het toestel niet te lang op een te hoog of oncomfortabel volumeniveau, aangezien dit permanent gehoorverlies kan veroorzaken. Consulteer een KNO-arts als u ruis in uw oren of gehoorverlies constateert.

• Voordat u het toestel aansluit op andere elektronische componenten, moet u alle betreffende apparatuur uitschakelen. Als u dat niet doet, kan dat leiden tot gehoorverlies, elektrische schokken of beschadiging van apparatuur. Behandeling

• Steek uw hand of vingers niet in de basreflexpoort (opening aan de achterkant) van dit apparaat. Als u zich niet aan deze richtlijnen houdt, kan letsel ontstaan.

• Steek geen materiaal zoals metaal of papier in de basreflexpoort (opening aan de achterkant) van dit apparaat. Als u zich niet hieraan houdt, kan dat leiden tot brand, elektrische schokken of storingen.

• Houd kleine onderdelen buiten het bereik van kinderen. Uw kinderen kunnen deze per ongeluk inslikken.

• Doe het volgende niet: – op de apparatuur staan of zitten. – zware voorwerpen bovenop de apparatuur plaatsen. – Buitensporige krachtinspanning op gangen toepassen, etc. – Tegen de apparatuur leunen. Als u zich niet aan deze richtlijnen houdt, kan letsel of schade aan het toestel ontstaan.

• Trek niet aan de aangesloten snoeren, want daardoor kan het toestel vallen en letsel veroorzaken of schade aan het toestel zelf.

• Gebruik het toestel niet als het geluid vervormd is. Langdurig gebruik in deze toestand zou kunnen leiden tot oververhitting en brand.

• Controleer bij het kiezen van een versterker of receiver voor deze unit of het uitgangsniveau van de versterker of receiver zich binnen het toegestane ingangsniveau van deze unit bevindt ( zie pagina 58 ). Als het uitgangsvermogen hoger is dan het versterkervermogen kunnen er defecten optreden of kan er brand ontstaan.

• Laat het toestel altijd controleren of repareren bij de dealer bij wie u het hebt gekocht of door gekwalificeerd Yamaha- servicepersoneel.

• Yamaha kan niet verantwoordelijk worden gesteld voor persoonlijk letsel of schade aan de producten die wordt veroorzaakt door oneigenlijk gebruik van of modificaties aan het toestel.

• Dit product is bedoeld voor gewone woonhuizen. Gebruik het niet voor toepassingen waarvoor een hoge betrouwbaarheid vereist is, zoals het beheren van levens, gezondheidszorg of eigendommen van hoge waarde.52 LET OP Hieronder volgt informatie die u in acht moet nemen om een defect van het product, of beschadigingen, een foutieve werking of gegevensverlies te voorkomen. Opstelling

• Gebruik dit toestel niet op een locatie die blootstaat aan direct zonlicht en die zeer warm (zoals bij een verwarming) wordt, of zeer koud, of die blootstaat aan grote hoeveelheden stof of trillingen. Als u zich niet aan deze richtlijnen houdt, kan de behuizing van het toestel hierdoor vervormd raken, kunnen de interne onderdelen mogelijk niet meer goed werken, of kan de werking van het toestel onstabiel worden. Aansluitingen

• Als u externe apparatuur aansluit, lees dan de handleiding voor elk apparaat grondig door en sluit de apparaten aan overeenkomstig de instructies. Als u een toestel niet behandelt overeenkomstig de instructies, kunnen storingen ontstaan. Behandeling

• Plaats geen vinyl, plastic of rubberen producten op dit toestel. Als u zich hier niet aan houdt, kunnen verkleuringen of vervormingen in het paneel van dit toestel ontstaan. Onderhoud

• Als de temperatuur of vochtigheid plotseling verandert, kunnen zich waterdruppels (condensatie) vormen op het oppervlak van het toestel. Als zich waterdruppels vormen, veeg die dan onmiddellijk weg met een zachte doek. Als er waterdruppels achterblijven op het toestel kunnen die worden geabsorbeerd door de houten onderdelen, waardoor vervorming kan ontstaan.

• Gebruik bij het schoonmaken van het toestel een zachte, droge doek. Het gebruik van chemische stoffen als benzine of thinner, reinigingsproducten of chemische schoonmaakdoekjes kan verkleuring of vervorming veroorzaken. Luidsprekers

• Raak de conus niet aan. Als u dit wel doet, kan de conus worden beschadigd. Information Informatie over gegevens van het toestel

• Beide luidsprekers zijn gelijk; er is geen verschil tussen links en rechts.

• Het is mogelijk dat er lucht wordt geblazen uit de bass- reflexopening. Dit is geen defect. Dit gebeurt met name bij weergave van muziek met zware bastonen. Over de inhoud van deze handleiding

• Deze handleiding is voor de gebruikers van deze unit.

• Deze handleiding gebruikt de volgende signaalwoorden voor de belangrijke informatie: Deze inhoud geeft “risico op ernstig lichamelijk letsel of overlijden” aan. Deze inhoud geeft “risico op lichamelijk letsel” aan. Geeft punten aan die in acht moeten worden genomen om storingen, schade of defecten aan het product of dataverlies te voorkomen en om het milieu te beschermen. Duidt op opmerkingen voor instructies, beperkingen van functies en aanvullende informatie die bruikbaar kan zijn.

• De illustraties en schermen in deze handleiding dienen uitsluitend voor instructiedoeleinden.

• De namen van bedrijven en producten die in deze handleiding worden genoemd, zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars. Dit product aan iemand anders geven of verwij- deren

• Als u dit product aan iemand anders geeft, zorg er dan voor dat u dit document en alle bijgeleverde accessoires bijsluit.

• Volg bij het verwijderen van dit product en de meegeleverde accessoires de instructies voor verwijdering van de plaatselijke autoriteiten. Over het naamplaatje van dit product De luidsprekers van dit toestel maken gebruik van magneten. Plaats geen voorwerpen die gevoelig zijn voor magnetisme, zoals yv’s met een beeldbuis, klokken, creditcards, floppy disks, enz op of naast dit toestel. Het modelnummer, het serienummer, de stroomvereisten, enz. worden vermeld op of in de nabijheid van het naamplaatje, dat zich aan de onderzijde van het toestel bevindt. Het is raadzaam dit serienummer in de hieronder gereserveerde ruimte te noteren. Bewaar ook deze handleiding als permanent aankoopbewijs om identificatie in geval van diefstal te vergemakkelijken. Modelnummer Serienummer WAARSCHUWING VOORZICHTIG LET OP OPMERKING53 Nederlands VOORZICHTIG......................................................51 Eigenschappen....................................................53 Frequentiekarakteristiek .....................................53 Accessoires .........................................................53 Onderdeelnamen .................................................54 De luidsprekers configureren.............................54 Het luidsprekerdoek bevestigen ........................56 Uw versterker aansluiten ....................................57 Specificaties.........................................................58

• 3-weg basreflexluidsprekersysteem

• Uitgerust met “Harmonious Diaphragm (Harmonische conus)”

• Uitgerust met “R.S. (Resonance Suppression) kamers” die ongewenste resonantie achter de conus onderdrukken

• Uitgerust met een “Akoestische Absorbering” die staande golven in de behuizing efficiënt onderdrukt

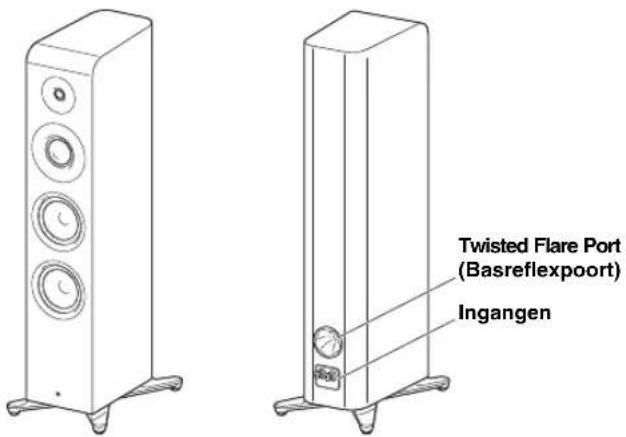

• Uitgerust met een “Twisted Flare Port” Controleer of alle accessoires zijn meegeleverd. Inhoudsopgave Eigenschappen Frequentiekarakteristiek Accessoires

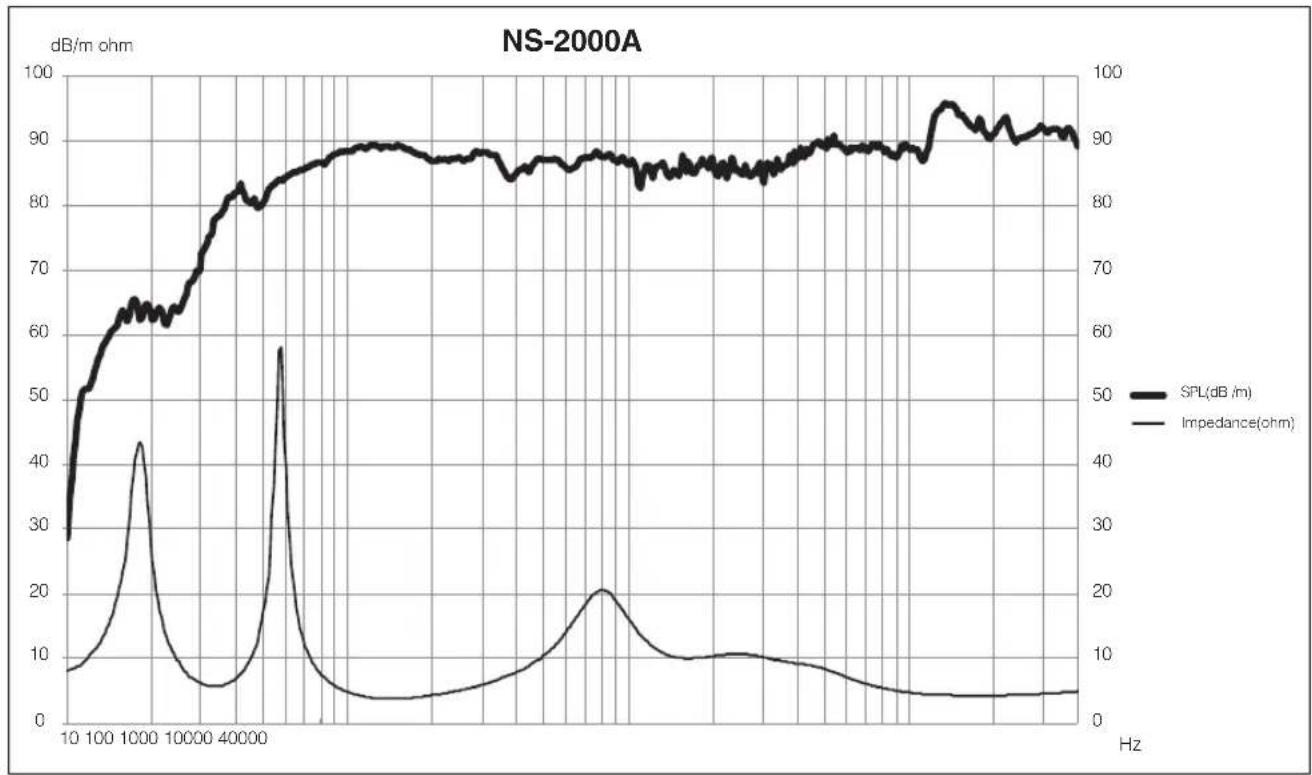

NS-2000A SPL(dB /m) Impedance(ohm)dB/m ohm Spikes (4) Luidsprekerdoek (1)54 ° Gebruiken als 2-kanaals stereo luidsprekers Er ontstaat een beter stereobeeld als de luidsprekers enigszins in de richting van de luisteraar zijn gericht. ° De voeten aanpassen Deze unit wordt geleverd vanuit de fabriek met voeten die aan de onderkant zijn bevestigd. De voeten kunnen worden afgesteld. Door de hoogte van de eenheid nauwkeurig aan te passen kan wiebelen op de plaatsingslocatie worden voorkomen. Wees voorzichtig. Als een voet te ver wordt losgedraaid kan deze eruit vallen, waardoor de unit kantelt. Onderdeelnamen De luidsprekers configureren Twisted Flare Port(Basreflexpoort)IngangenFront (voor) Achterkant Om de unit uit te pakken en te dragen zijn twee of meer personen nodig. Anders kan de unit vallen of kantelen, waardoor letsel kan ontstaan. LET OP

• Raak de conussen aan de voorkant niet aan. Deze kunnen beschadigd raken.• Deze unit is ontworpen met een niet-magnetisch schild. Als deze unit te dicht bij een beeldbuis-tv wordt geplaatst, kunnen kleurvervormingen of andere interferenties optreden. Plaats in dat geval de luidsprekers uit de buurt van de tv. VOORZICHTIG Voet Losdraaien(om te verhogen)Vastdraaien(om te verlagen)55 De luidsprekers configureren Nederlands ° Gebruik van deze unit met de meegeleverde spikes Bij het plaatsen van deze unit op bijvoorbeeld een dik tapijt kan door de meegeleverde spikes te installeren de stabiliteit en geluidskwaliteit verbeteren. Installeer in dat geval de spikes als volgt.

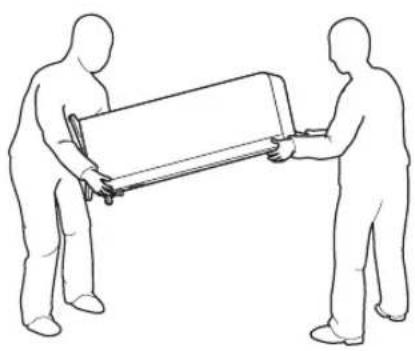

• Het plaatsen en verplaatsen van de eenheid vereist twee of meer personen. Anders kan de unit vallen of kantelen, waardoor letsel kan ontstaan. 1 Plaats de luidspreker op de vloer met de achterzijde omlaag. Leg dekens of kussens neer om krassen te voorkomen. 2 Maak de voet los om deze te verwijderen en schroef de spike vervolgens in het schroefgat van de voet. 3 Nadat u de vier spikes heeft geïnstalleerd, plaatst u de luidspreker op hun locatie. Als de unit wiebelt, draai de spikes dan zodanig aan dat de unit stabiel staat.• Wees voorzichtig, want als een spike te ver wordt losgedraaid kan deze eruit vallen.• Om de unit te kantelen en deze te plaatsen zijn twee of meer personen nodig, zodat de unit niet omvalt. Anders kan de unit kantelen, wat letsel of schade kan veroorzaken. LET OP

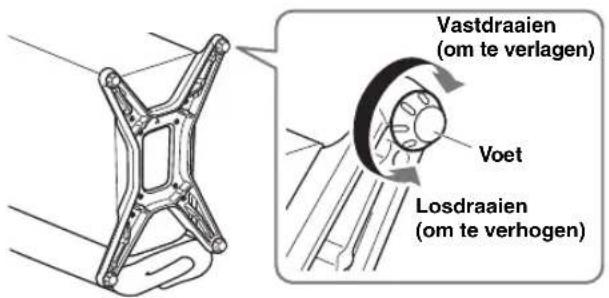

• Als de punten van de spikes over de vloer slepen kan dit krassen veroorzaken. Wees voorzichtig met het installeren of verplaatsen van de luidspreker.• Als de spikes zijn geïnstalleerd, pas dan op dat de vloer niet wordt bekrast.• Vanwege het gewicht van de unit kunnen er markeringen op de vloer of tapijt achterblijven.

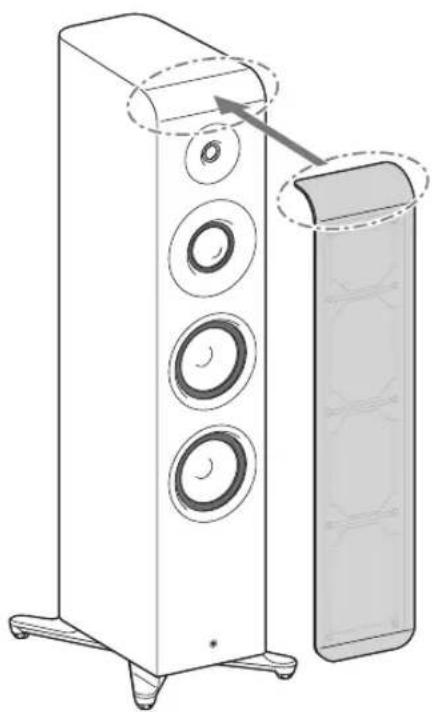

Voet Spike56 Het luidsprekerdoek bevestigen Deze unit en het luidsprekerdoek zijn apart verpakt. De achterkant van het luidsprekerdoek is voorzien van een magneet. Het luidsprekerdoek kan worden bevestigd door het gebogen deel uit te lijnen met het gebogen oppervlak aan de voorkant van deze unit. OPMERKING

• De conussen van alle tweeter, de midrange-luidspreker en woofers van deze unit bevatten een natuurlijk materiaal genaamd spar. Daarom kunnen vezels en chips in het materiaal zichtbaar zijn op het oppervlak van de conus. Omdat dit geen onvolkomenheden zijn, maar normaal voor dit natuurlijke materiaal, hebben ze geen invloed op de kwaliteit.

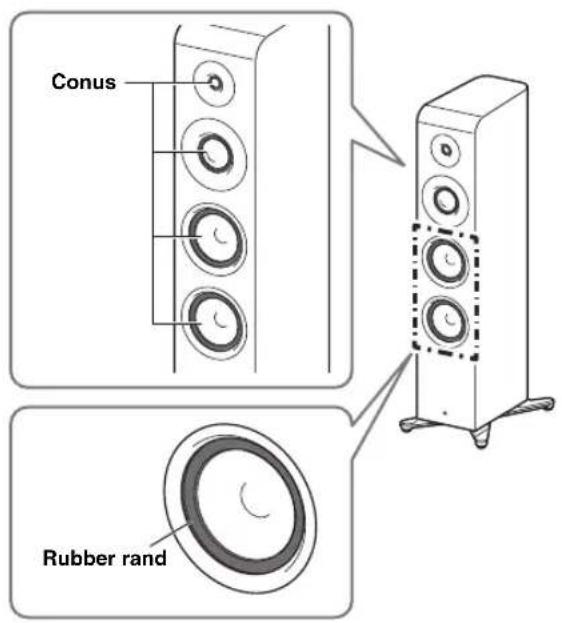

• Het specifieke type rubber dat voor de rubber rand wordt gebruikt die de wooferconus ondersteunt, is zorgvuldig gekozen om de geluidskwaliteit te optimaliseren. In zeldzame gevallen kan dit rubber een gebroken witte kleur krijgen. Dergelijke rubberaanslagvorming is geen reden tot ongerustheid, maar alleen het resultaat van een coatingcomponent van het rubber, die geen nadelige invloed heeft op de prestaties. Het luidsprekerdoek bevestigen Rubber rand Conus LET OP

• Controleer of het luidsprekerdoek stevig aan deze unit is bevestigd. Als het loslaat van de unit als gevolg van bijvoorbeeld trillingen, kan dit schade en storingen veroorzaken.

• Raak conussen aan de voorkant niet aan en oefen er geen buitensporige hoeveelheid kracht op uit. Anders kan het geluid vervormen of kunnen er storingen optreden.

• Druk niet op het luidsprekerdoek of druk het luidsprekerdoek niet buitensporig in. Anders kan het beschadigd raken.

• Er bevinden zich magneten aan de achterzijde van het luidsprekerdoek voor deze unit. Houd het verwijderde luidsprekerdoek uit de buurt van objecten (beeldbuizen, horloges, magnetische kaarten, etc.) die worden beïnvloed door magneten.57 Nederlands Controleer vóór het aansluiten of de versterker is uitgeschakeld. ° Aansluitingen Zorg voor in de handel verkrijgbare luidsprekerkabel. De dikte en/of het materiaal van de luidsprekerkabel beïnvloedt de geluidskwaliteit. Wij raden u aan om hoogwaardige luidsprekerkabel te kopen voor maximale prestaties van deze unit. ° De luidsprekerkabels aansluiten Uw versterker aansluiten 15 mm Verwijder een deel van de isolatie van alle uiteinden van de kabels. SPEAKERS

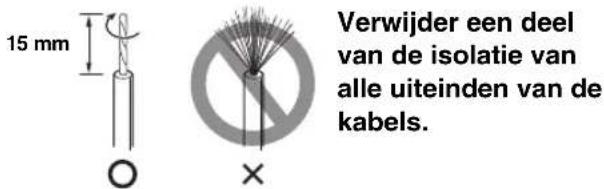

Zwart (–)Rood (+)Blootliggende draadIsolatie

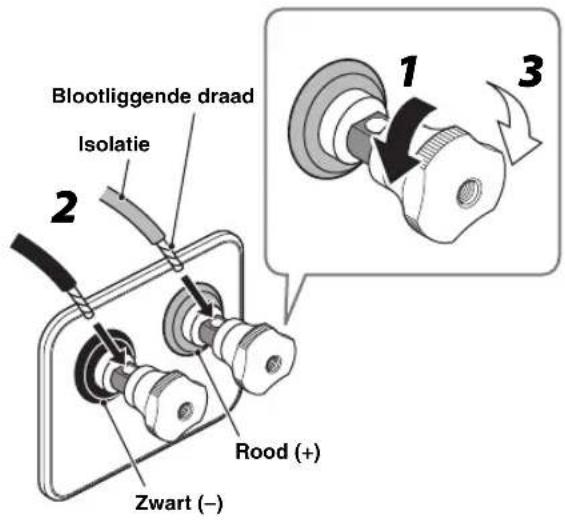

Draai de ingangsknoppen aan de achterzijde van deze unit naar links (tegen de klok) in om ze los te maken. 2 Steek het blootliggende deel van de draad in de opening van de ingang. OPMERKING

• Diameter van opening in aansluiting voor het aansluiten van luidsprekerkabel: 6,0 mm

• Steek de kabelisolatie niet in de opening. Anders wordt er mogelijk geen geluid geproduceerd. 3 Draai de ingangsknoppen van de ingang naar rechts (met de klok mee) om ze vast te draaien en de kabels te vergrendelen. Controleer of de draadkern niet uit de opening steekt.

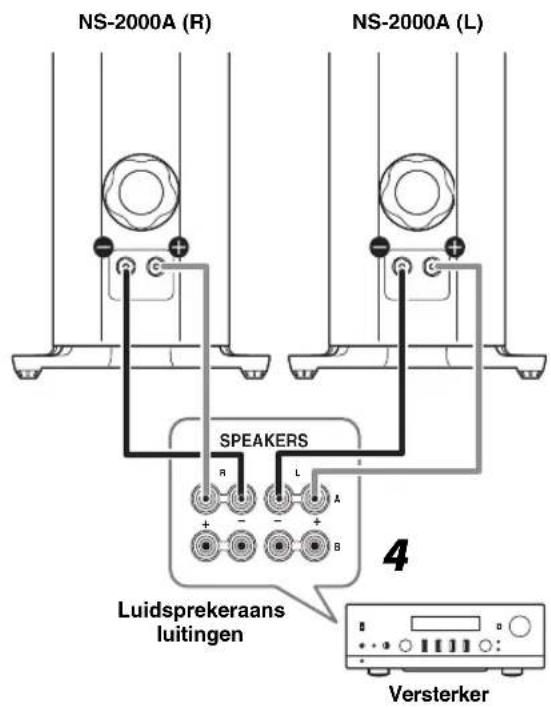

Sluit de luidsprekerkabels aan op de L- (links) en R- (rechts) luidsprekeraansluitingen van de versterker. OPMERKING

• De rode aansluiting van deze unit is positief (+) en de zwarte aansluiting is negatief (–).

• Als de luidspreker met omgekeerde polariteit is aangesloten, zal het geluid onnatuurlijk klinken. LET OP

• Zorg ervoor dat de blootliggende draden van de positieve (+) en negatieve (–) luidsprekerkabels niet in contact komen met elkaar of andere metalen onderdelen. De luidsprekers kunnen hierdoor worden beschadigd.

• Bevestig de luidsprekerkabels aan bijvoorbeeld een muur. Anders kunnen handen of voeten in de kabels verstrikt raken, waardoor de unit gaat kantelen.

• Luidsprekers kunnen beschadigd raken als een equalizer of toonregeling van een versterker (bijvoorbeeld BASS of TREBLE) wordt ingesteld op maximaal niveau en het volume op hoog niveau. Ook bepaalde signalen, zoals een tape vooruitspoelen, een draaitafelnaald die het oppervlak van een grammofoonplaat raakt of bepaalde frequenties van een toongenerator, sinusgolven of gelijksoortige signalen die continu worden ontvangen, kunnen de luidsprekers beschadigen. OPMERKING

• Als u een versterker met een gewogen uitgangsvermogen gebruikt dat hoger is dan het gewogen ingangsvermogen van de luidspreker, zorg dan dat de maximale ingangsbelasting van de luidspreker nooit wordt overschreden.

• Raadpleeg de gebruikershandleiding die bij uw versterker of receiver is geleverd.

• Als een ingangsknop volledig los wordt gedraaid, valt deze eraf. Houd de verwijderde knoppen buiten het bereik van kinderen, zodat ze ze niet kunnen inslikken. VOORZICHTIG LuidsprekeraansluitingenNS-2000A (L) VersterkerNS-2000A (R)58 Specificaties ° Bij gebruik van een banaanstekker Type ......................................................... 3-weg basreflex Niet-magnetische afschermingDriver .......................................... Tweeter: 3 cm dome ×1Middengebied: 8 cm dome ×1Woofer: 16 cm conus ×2 Impedantie.....................................6 Ω (Minimaal 3,5 Ω) Frequentierespons................... 34 Hz – 65 kHz (−10 dB) – 100 kHz (−30 dB)Nominaal ingangsvermogen................................... 60 W Maximaal ingangsvermogen ................................ 200 W Gevoeligheid .........................................88 dB/2,83V, 1 m Crossoverfrequentie................................750 Hz/3,5 kHz Afmetingen (B × H × D)................330 × 1124 × 459 mm330 × 1134 × 459 mm(bij gebruik van de spikes)Gewicht ................................................................. 34,6 kg
• Let erop dat de hierboven vermelde ingangsvermogenswaarden niet worden overschreden.

• De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werd gepubliceerd. Voor de meest recente handleiding gaat u naar de website van Yamaha, waar u het bestand met de handleiding kunt downloaden. Specificaties Banaanstekker 1 Draai de ingangsknop naar rechts (met de klok mee) om hem stevig vast te maken. 2 Steek de banaanstekker in de opening in de ingangsknop.

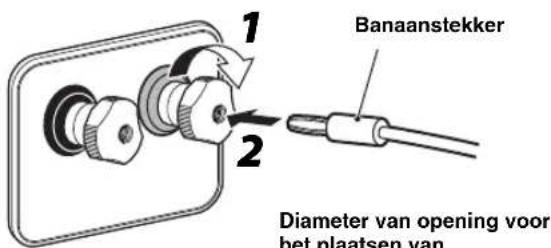

Diameter van opening voor het plaatsen van banaanstekker: 4,0 mm Informatie over ophalen en weggooien van oude apparatuur Dit symbool op de apparaten, verpakking en/of meegeleverde documenten betekent dat gebruikte elektrische en elektronische apparaten niet met het gewone huishoudelijke afval mogen worden gemengd. Voor juist behandelen, hergebruik of recyclen van oude apparatuur brengt u deze naar de desbetreffende ophaalpunten in overeenstemming met de nationale wetgeving. Door deze apparatuur op de juiste manier weg te gooien, helpt u waardevolle bronnen te sparen en mogelijk negatieve effecten op de gezondheid van de mens en op het milieu te voorkomen, die het gevolg kunnen zijn van niet-aangepaste afvalverwerking. Voor meer informatie over ophalen en recyclen van oude apparatuur neemt u contact op met de lokale overheid, uw afvalophaalmaatschappij of het verkooppunt waar u de items hebt gekocht. Voor zakelijke gebruikers in de Europese Unie: Als u elektrische en elektronische apparatuur wilt weggooien, neemt u voor meer informatie contact op met uw dealer of leverancier.Informatie over weggooien in landen buiten de Europese Unie: Dit symbool is alleen geldig in de Europese Unie. Als u deze items wilt weggooien, neemt u contact op met de lokale overheid of een lokale dealer en vraagt u om instructies voor het correct weggooien.59
