Typ	3-Wege-Bassreflex-Lautsprecher
Hochtöner	3-cm-Kalotte × 1
Mitteltöner	8-cm-Kalotte × 1
Tieftöner	16-cm-Konus × 2
Nennimpedanz	6 Ω (min. 3,5 Ω)
Frequenzgang	34 Hz - 65 kHz (-10 dB), 100 kHz (-30 dB)
Nenneingangsleistung	60 W
Maximale Eingangsleistung	200 W
Übergangsfrequenzen	750 Hz / 3,5 kHz
Abmessungen (B × H × T)	330 × 1124 × 459 mm (ohne Spikes), 330 × 1134 × 459 mm (mit Spikes)
Gewicht	34,6 kg
Magnetische Abschirmung	Nein (kann Röhrenfernseher beeinträchtigen)
Mitgeliefertes Zubehör	Frontabdeckung, Stabilisierungsspitzen, verstellbare Füße, Lautsprecherkabel (nicht spezifiziert), Bedienungsanleitung
Reinigung	Mit einem weichen, trockenen Tuch abwischen; Chemikalien vermeiden; Membranen nicht berühren
Installation	Auf einer stabilen Oberfläche verwenden; Füße oder Spikes zur Stabilität anpassen; Feuchtigkeit und extreme Temperaturen vermeiden
Sicherheit	Nicht zerlegen; nicht Wasser aussetzen; von Wärmequellen fernhalten; zulässige Leistungen beachten
Umwelt	Produkt entspricht WEEE; nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - NS2000A YAMAHA

Wie installiere ich die NS2000A-Lautsprecher?

Stellen Sie die Lautsprecher auf eine stabile und ebene Oberfläche. Verwenden Sie die verstellbaren Füße zur Nivellierung und Stabilisierung. Optional können Sie die mitgelieferten Spikes unter die Lautsprecher schrauben, um die Stabilität auf Teppichen zu verbessern. Achten Sie darauf, den Lautsprecher (34,6 kg) zu zweit zu transportieren.

Wie montiere ich die Frontabdeckung?

Die Abdeckung ist magnetisch: Richten Sie den gebogenen Teil der Abdeckung an der Wölbung der Lautsprecheroberseite aus. Stellen Sie sicher, dass sie gut befestigt ist. Berühren Sie nicht die Membranen und drücken Sie nicht auf den Stoff der Abdeckung.

Kann ich diese Lautsprecher in der Nähe eines Fernsehers verwenden?

Die NS2000A sind nicht magnetisch abgeschirmt. Halten Sie sie mindestens 50 cm von einem Röhrenfernseher entfernt, um Farbverzerrungen zu vermeiden. LCD-/OLED-Fernseher sind nicht betroffen.

Welchen Verstärker sollte ich für diese Lautsprecher wählen?

Wählen Sie einen Verstärker, dessen Nennausgangsleistung innerhalb des zulässigen Leistungsbereichs des Lautsprechers liegt (60 W Nenn, 200 W max). Stellen Sie sicher, dass die Verstärkerimpedanz mit 6 Ω kompatibel ist. Überschreiten Sie nicht die maximale Leistung, um eine Beschädigung der Lautsprecher zu vermeiden.

Wie schließe ich die Lautsprecherkabel an?

Abisolieren Sie ca. 10 mm Draht an jedem Ende. Schrauben Sie die Anschlüsse auf, stecken Sie das abisolierte Ende in die Öffnung (Durchmesser 6 mm) und schrauben Sie sie fest. Beachten Sie die Polarität: rot (+), schwarz (-). Bei Bananensteckern schrauben Sie zuerst den Anschluss auf und stecken dann den Stecker ein.

Was tun bei Kondensation auf dem Lautsprecher?

Wischen Sie die Oberfläche sofort mit einem weichen, trockenen Tuch ab. Kondensation kann die Holzkomponenten beschädigen. Vermeiden Sie plötzliche Temperatur- oder Feuchtigkeitsänderungen.

Darf man die Lautsprecher berühren?

Berühren Sie niemals die Membranen (Sicke und Konus), da sie empfindlich sind. Jeder Druck kann sie verformen und die Klangqualität beeinträchtigen. Die sichtbaren Fichtenfasern auf den Membranen sind normal.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Chemikalien (Benzin, Verdünner) oder imprägnierte Tücher, da diese das Gehäuse verfärben oder verformen können. Bei der Abdeckung vorsichtig entstauben.

Welche Entzerrungseinstellungen werden empfohlen?

Vermeiden Sie es, die Klangregler (Bass/Höhen) oder den Equalizer bis zum Anschlag aufzudrehen, da dies die Lautsprecher beschädigen könnte. Verwenden Sie moderate Einstellungen für einen ausgewogenen Klang.

Was tun bei Anomalien (Geruch, Rauch, ungewöhnliches Geräusch)?

Schalten Sie sofort alle Verstärker und Receiver aus. Trennen Sie die Lautsprecher und wenden Sie sich an einen autorisierten Yamaha-Techniker. Verwenden Sie das Gerät nicht, bis es überprüft wurde.

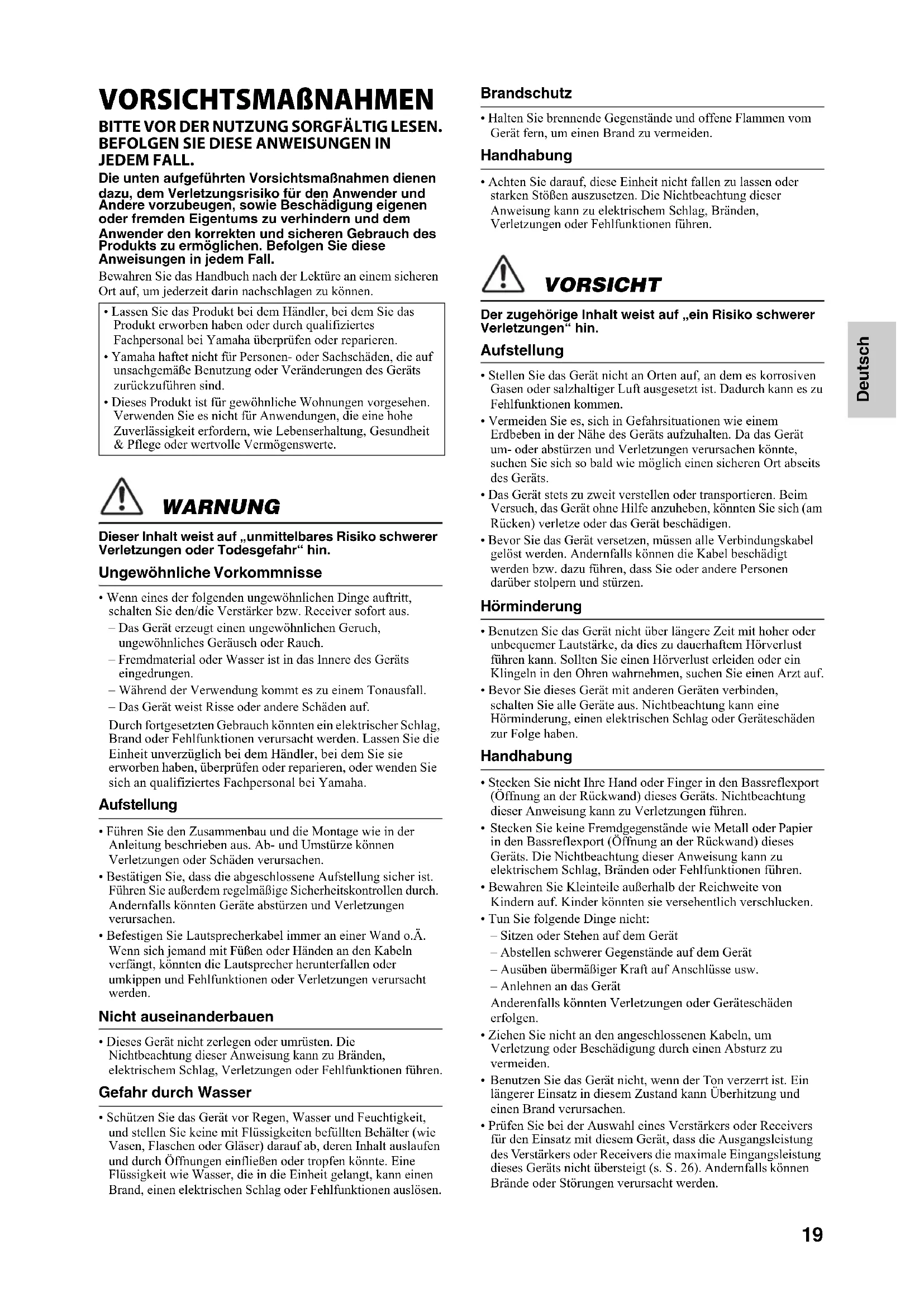

BEDIENUNGSANLEITUNG NS2000A YAMAHA

BITTE VOR DER NUTZUNG SORGFÄLTIG LESEN. BEFOLGEN SIE DIESE ANWEISUNGEN IN JEDEM FALL.

Die unten aufgeführten Vorsichtsmaßnahmen dienen dazu, dem Verletzungsrisiko für den Anwender und Andere vorzubeugen, sowie Beschädigung eigenen oder fremden Eigentums zu verhindern und dem Anwender den korrekten und sicheren Gebrauch des Produkts zu ermöglichen. Befolgen Sie diese Anweisungen in jedem Fall.

Bewahren Sie das Handbuch nach der Lektüre an einem sicheren Ort auf, um jederzeit darin nachschlagen zu können.

• Lassen Sie das Produkt bei dem Händler, bei dem Sie das Produkt erworben haben oder durch qualifiziertes Fachpersonal bei Yamaha überprüfen oder reparieren.
• Yamaha haftet nicht für Personen- oder Sachschäden, die auf unsachgemäße Benutzung oder Veränderungen des Geräts zurückzuführen sind.
• Dieses Produkt ist für gewöhnliche Wohnungen vorgesehen. Verwenden Sie es nicht für Anwendungen, die eine hohe Zuverlässigkeit erfordern, wie Lebenserhaltung, Gesundheit & Pflege oder wertvolle Vermögenswerte.

WARNUNG

Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin.

Ungewöhnliche Vorkommnisse

• Wenn eines der folgenden ungewöhnlichen Dinge auftritt, schalten Sie den/die Verstärker bzw. Receiver sofort aus.
  – Das Gerät erzeugt einen ungewöhnlichen Geruch, ungewöhnliches Geräusch oder Rauch.
  – Fremdmaterial oder Wasser ist in das Innere des Geräts eingedrungen.
  – Während der Verwendung kommt es zu einem Tonausfall.
  – Das Gerät weist Risse oder andere Schäden auf.
  Durch fortgesetzten Gebrauch könnten ein elektrischer Schlag, Brand oder Fehlfunktionen verursacht werden. Lassen Sie die Einheit unverzüglich bei dem Händler, bei dem Sie sie erworben haben, überprüfen oder reparieren, oder wenden Sie sich an qualifiziertes Fachpersonal bei Yamaha.

Aufstellung

• Führen Sie den Zusammenbau und die Montage wie in der Anleitung beschrieben aus. Ab- und Umstürze können Verletzungen oder Schäden verursachen.
• Bestätigen Sie, dass die abgeschlossene Aufstellung sicher ist. Führen Sie außerdem regelmäßige Sicherheitskontrollen durch. Andernfalls könnten Geräte abstürzen und Verletzungen verursachen.
• Befestigen Sie Lautsprecherkabel immer an einer Wand o.Ä. Wenn sich jemand mit Füßen oder Händen an den Kabeln verfängt, könnten die Lautsprecher herunterfallen oder umkippen und Fehlfunktionen oder Verletzungen verursacht werden.

Nicht auseinanderbauen

• Dieses Gerät nicht zerlegen oder umrüsten. Die Nichtbeachtung dieser Anweisung kann zu Bränden, elektrischem Schlag, Verletzungen oder Fehlfunktionen führen.

Gefahr durch Wasser

- Schützen Sie das Gerät vor Regen, Wasser und Feuchtigkeit, und stellen Sie keine mit Flüssigkeiten befüllten Behälter (wie Vasen, Flaschen oder Gläser) darauf ab, deren Inhalt auslaufen und durch Öffnungen einfließen oder tropfen könnte. Eine Flüssigkeit wie Wasser, die in die Einheit gelangt, kann einen Brand, einen elektrischen Schlag oder Fehlfunktionen auslösen.

Brandschutz

- Halten Sie brennende Gegenstände und offene Flammen vom Gerät fern, um einen Brand zu vermeiden.

Handhabung

- Achten Sie darauf, diese Einheit nicht fallen zu lassen oder starken Stößen auszusetzen. Die Nichtbeachtung dieser Anweisung kann zu elektrischem Schlag, Bränden, Verletzungen oder Fehlfunktionen führen.

VORSICHT

Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin.

Aufstellung

• Stellen Sie das Gerät nicht an Orten auf, an dem es korrosiven Gasen oder salzhaltiger Luft ausgesetzt ist. Dadurch kann es zu Fehlfunktionen kommen.
• Vermeiden Sie es, sich in Gefahrsituationen wie einem Erdbeben in der Nähe des Geräts aufzuhalten. Da das Gerät um- oder abstürzen und Verletzungen verursachen könnte, suchen Sie sich so bald wie möglich einen sicheren Ort abseits des Geräts.
• Das Gerät stets zu zweit verstellen oder transportieren. Beim Versuch, das Gerät ohne Hilfe anzuheben, könnten Sie sich (am Rücken) verletze oder das Gerät beschädigen.
• Bevor Sie das Gerät versetzen, müssen alle Verbindungskabel gelöst werden. Andernfalls können die Kabel beschädigt werden bzw. dazu führen, dass Sie oder andere Personen darüber stolpern und stürzen.

Hörminderung

• Benutzen Sie das Gerät nicht über längere Zeit mit hoher oder unbequemer Lautstärke, da dies zu dauerhaftem Hörverlust führen kann. Sollten Sie einen Hörverlust erleiden oder ein Klingeln in den Ohren wahrnehmen, suchen Sie einen Arzt auf.
• Bevor Sie dieses Gerät mit anderen Geräten verbinden, schalten Sie alle Geräte aus. Nichtbeachtung kann eine Hörminderung, einen elektrischen Schlag oder Geräteschäden zur Folge haben.

Handhabung

- Stecken Sie nicht Ihre Hand oder Finger in den Bassreflexport (Öffnung an der Rückwand) dieses Geräts. Nichtbeachtung dieser Anweisung kann zu Verletzungen führen.

- Stecken Sie keine Fremdgegenstände wie Metall oder Papier in den Bassreflexport (Öffnung an der Rückwand) dieses Geräts. Die Nichtbeachtung dieser Anweisung kann zu elektrischem Schlag, Bränden oder Fehlfunktionen führen.

- Bewahren Sie Kleinteile außerhalb der Reichweite von Kindern auf. Kinder könnten sie versehentlich verschlucken.

• Tun Sie folgende Dinge nicht:

– Sitzen oder Stehen auf dem Gerät
- Abstellen schwerer Gegenstände auf dem Gerät
– Ausüben übermäßiger Kraft auf Anschlüsse usw.
- Anlehnen an das Gerät
Anderenfalls könnten Verletzungen oder Geräteschäden erfolgen.

- Ziehen Sie nicht an den angeschlossenen Kabeln, um Verletzung oder Beschädigung durch einen Absturz zu vermeiden.

- Benutzen Sie das Gerät nicht, wenn der Ton verzerrt ist. Ein längerer Einsatz in diesem Zustand kann Überhitzung und einen Brand verursachen.

- Prüfen Sie bei der Auswahl eines Verstärkers oder Receivers für den Einsatz mit diesem Gerät, dass die Ausgangsleistung des Verstärkers oder Receivers die maximale Eingangsleistung dieses Geräts nicht übersteigt (s. S. 26). Andernfalls können Brände oder Störungen verursacht werden.

ACHTUNG

Kennzeichnet Punkte, die zu beachten sind, um einen Ausfall, eine Beschädigung oder eine Störung des Produkts sowie einen Verlust von Daten zu vermeiden.

Aufstellung

- Verwenden Sie dieses Gerät nicht an Orten, die direkter Sonneneinstrahlung ausgesetzt sind, sehr heiß werden (z.B. in Nähe einer Heizung) bzw. extrem kalt sind oder übermäßigem Staub oder Vibrationen ausgesetzt sind. Andernfalls könnte die Frontblende verformt, die inneren Bauteile gestört oder der Betrieb unstabil werden.

Anschlüsse

- Wenn Sie externe Geräte anschließen, lesen Sie deren Anleitung gründlich durch und verbinden Sie die Geräte den Anweisungen entsprechend. Wenn Sie ein Gerät nicht gemäß den Anweisungen behandeln, können Fehlfunktionen auftreten.

Handhabung

- Stellen Sie keine Gegenstände aus Vinyl, Kunststoff oder Gummi auf diesem Gerät ab. Bei Nichtbeachtung könnte sich das Bedienfeld dieses Geräts verfärben oder verformen.

Wartung

- Wenn sich die Lufttemperatur und -feuchtigkeit drastisch ändern, kann sich Kondensation an der Geräteoberfläche bilden. Sollten sich Wassertröpfchen bilden, wischen Sie diese umgehend mit einem weichen Tuch ab. Auf dem Gerät verbleibende Wassertröpfchen können in die Holzteile eindringen und Verformung verursachen. - Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Die Verwendung von Chemikalien wie Benzin oder Verdünnung, scharfer Reinigungsmittel oder chemischer Scheuertücher kann Verfärbungen oder Verformungen verursachen.

Lautsprecher

- Vermeiden Sie es, die Membran zu berühren. Anderenfalls könnte die Membran beschädigt werden.

Die Membranen dieses Geräts setzen Magneten ein. Stellen Sie keine Gegenstände, die empfindlich auf Magnetismus reagieren, wie z.B. CRT-Fernseher, Uhren, Kreditkarten, Disketten usw., auf oder neben diesem Gerät auf.

Information

Informationen über die Funktionen des Geräts

• Der linke und der rechte Lautsprecher unterscheiden sich nicht.
• Aus dem Bassreflexport kann Luft austreten. Dies ist kein Anzeichen für eine Funktionsstörung. Dies tritt besonders häufig auf, wenn Musik mit schwerem Bassanteil wiedergegeben wird.

Über die Inhalte dieser Bedienungsanleitung

• Diese Anleitung ist für den Endbenutzer bestimmt.
• Folgende Signalwörter weisen auf wichtige Informationen in der Anleitung hin:

WARNUNG

Dieser Inhalt weist auf „unmittelbares Risiko schwerer Verletzungen oder Todesgefahr“ hin.

VORSICHT

Der zugehörige Inhalt weist auf „ein Risiko schwerer Verletzungen“ hin.

ACHTUNG

Verweist auf Informationen, die zu beachten sind, um Gerätepannen, -schäden oder -störungen sowie Datenverluste zu verhindern und die Umwelt zu schonen.

HINWEIS

Kennzeichnet Erläuterungen zu Anweisungen, Einschränkungen von Funktionen und hilfreiche Zusatzinformationen.

• Die in dieser Anleitung enthaltenen Abbildungen und Bildschirmdarstellungen dienen lediglich zur Veranschaulichung.
- Die in dieser Anleitung erwähnten Firmen- und Produktnamen sind Warenzeichen bzw. eingetragene Warenzeichen der entsprechenden Firmen.

Gerät entsorgen oder weitergeben

• Bei der Übergabe dieses Geräts an eine andere Person sollten vorliegende Unterlagen und alle mitgelieferten Zubehörteile beigelegt werden.
• Dieses Gerät und das mitgelieferte Zubehör sind entsprechend der zuständigen Behörde sachgemäß zu entsorgen.

Über das Typenschild dieses Geräts

Die Nummer des Modells, die Seriennummer, der Leistungsbedarf usw. sind auf dem Typenschild, das sich auf der Unterseite des Geräts befindet, oder in der Nähe davon angegeben. Sie sollten diese Seriennummer an der unten vorgesehenen Stelle eintragen und dieses Handbuch als dauerhaften Beleg für Ihren Kauf aufbewahren, um im Fall eines Diebstahls die Identifikation zu erleichtern.

Modell Nr.

Seriennr.

Inhalt

VORSICHTSMAßNAHMEN ....19

Merkmale....21

Frequenzgangeigenschaften ....21

Zubehör ....21

Teilebezeichnungen 22

Lautsprecher aufstellen....22

Gitter anbringen....24

Verbindung mit einem Verstärker......25

Technische Daten 26

Merkmale

• 3-Weg-Bassreflex-Lautsprechersystem
- Mit „Harmonious Diaphragm (harmonischer Membran)“
- Mit „RS (Resonanzunterdrückungs)-Kammern“, die unerwünschte hinter der Membran auftretende Resonanzen unterdrücken
- Mit „Acoustic Absorber (Akustischem Absorber)“, der stehende Wellen im Inneren des Gehäuses effizient unterdrückt
- Mit „Twisted Flare Port (Bassreflexöffnung)“

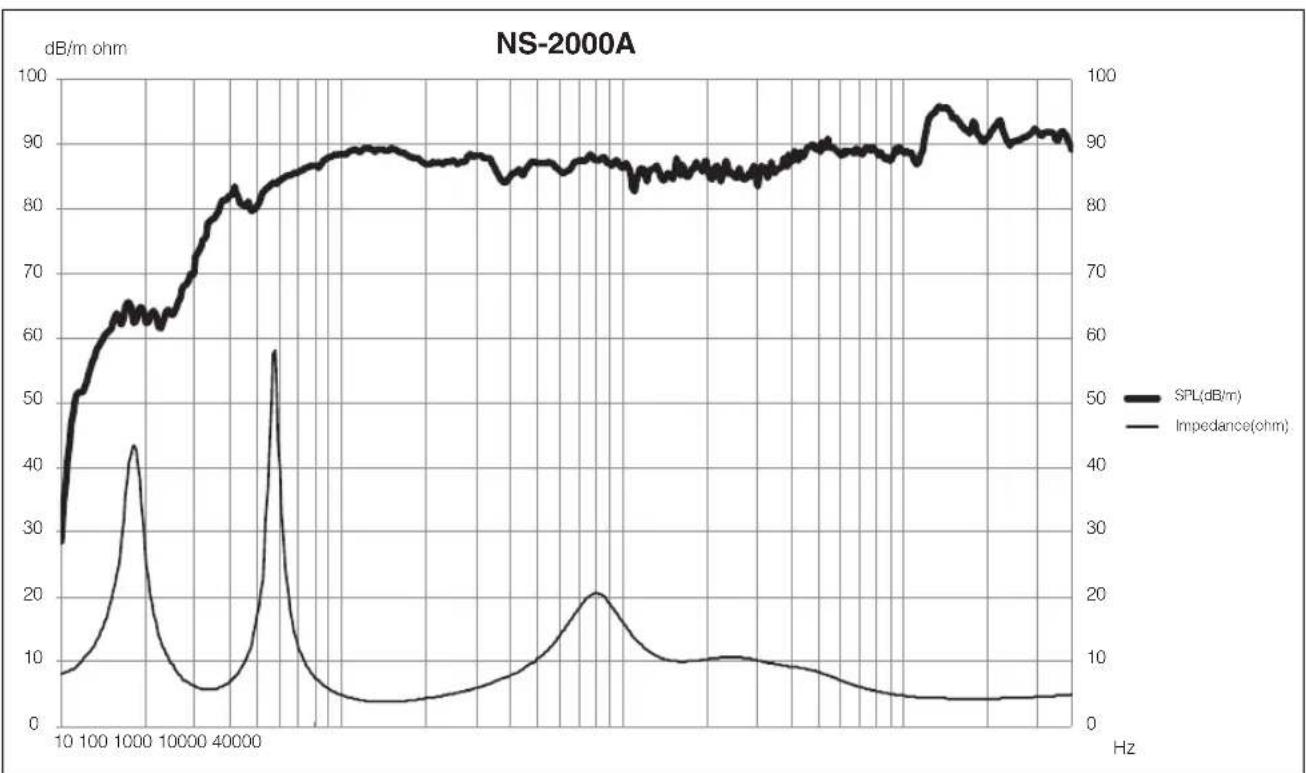

Frequenzgangeigenschaften

Zubehör

Stellen Sie sicher, dass alle Zubehörteile vorhanden sind.

Twisted Flare Port (Bassreflexöffnung)
Eingänge

Lautsprecher aufstellen

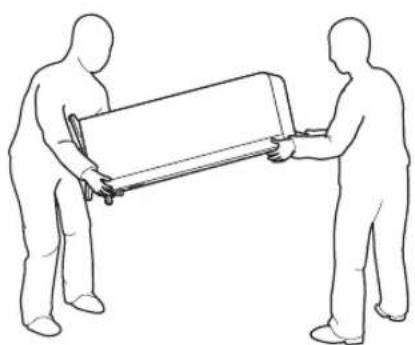

Zum Auspacken und Tragen des Geräts sind mindestens zwei Personen erforderlich.

Andernfalls könnte das Gerät herunterfallen oder umkippen und Verletzungen verursachen.

ACHTUNG

• Berühren Sie nicht die Membranen an der Vorderseite. Andernfalls können sie beschädigt werden.
• Dieses Gerät ist mit einer nichtmagnetischen Abschirmung ausgestattet. Wird dieses Gerät zu nah an einem CRT-Fernseher aufgestellt, kann dies die Bildfarbe beeinträchtigen oder andere Störungen verursachen. Stellen Sie in solchem Fall die Lautsprecher weiter vom Fernsehgerät.

■ Einsatz als 2-Kanal-Stereolautsprecher

Werden die Lautsprecher ein wenig auf den Hörer gerichtet, wird ein besseres Stereobild erzeugt.

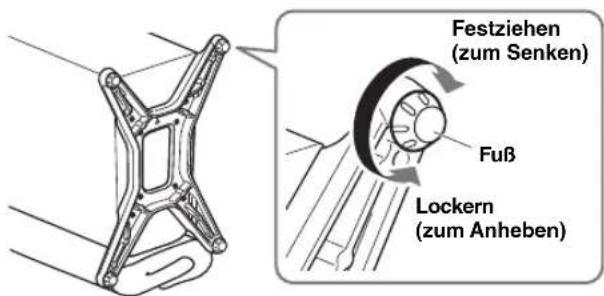

■ Füße einstellen

Festziehen (zum Senken) Fuß Lockern (zum Anheben)

Dieses Gerät ist ab Werk mit Füßen an der Unterseite verschen.

Die Füße sind einstellbar. Durch die Feineinstellung der Füße kann ein Wackeln am Aufstellort verhindert werden. Um ein Umkippen des Geräts zu vermeiden, achten Sie darauf, dass ein Fuß nicht zu stark gelockert wird.

■ Einsatz des Geräts mit den zugehörigen Spikes

Wird das Gerät auf dickem Teppich usw. aufgestellt, kann durch Anbringen der Spikes die Klangqualität verbessert und Wackeln verhindert werden. Bringen Sie die Spikes in solchem Fall wie folgt an.

1

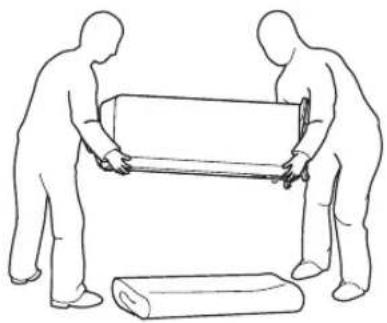

- Zum Aufstellen und Verstellen des Geräts sind mindestens zwei Personen erforderlich. Andernfalls könnte das Gerät herunterfallen oder umkippen und Verletzungen verursachen.

1 Legen Sie den Lautsprecher mit der Rückseite auf den Boden.

Breiten Sie Decken oder Kissen aus, um Kratzer zu vermeiden.

2 Drehen Sie den Fuß vollständig ab, und drehen Sie dann den Spike in die freigelegte Bohrung ein.

3 Stellen Sie den Lautsprecher nach Anbringen der vier Spikes am Einsatzort auf.

Wackelt das Gerät, Kann dies durch Verdrehen der Spikes beseitigt werden.

VORSICHT

- Sitzt ein Spikes zu locker, könnte er sich lösen.

- Zum Aufrichten des Geräts sind mindestens zwei Personen erforderlich, um ein Umkippen zu vermeiden. Andernfalls könnte das Gerät umkippen und Verletzungen oder Beschädigung verursachen.

ACHTUNG

• Die angebrachten Spikes könnten beim Verschieben den Boden verkratzen. Deshalb beim Aufstellen und Verschieben des Lautsprechers vorsichtig vorgehen.

- Bei angebrachten Spikes darauf achten, den Boden nicht zu verkratzen.

- Das Gewicht des Geräts kann Abdrücke auf dem Boden oder Teppich hinterlassen.

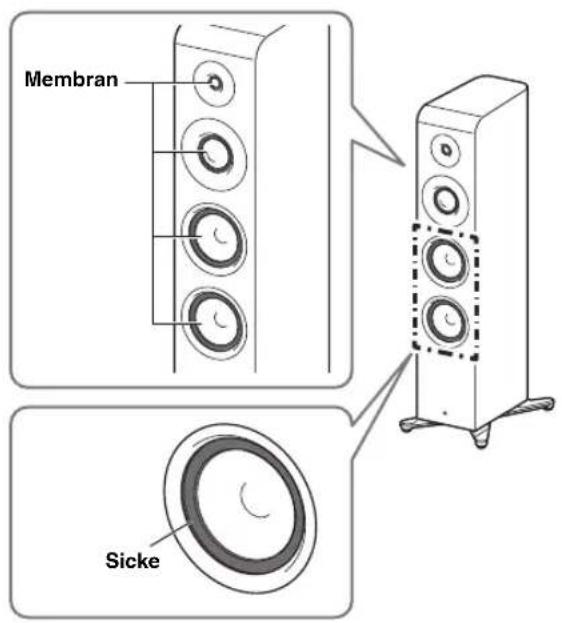

Membran Sicke

HINWEIS

- Die Membranen aller Hoch-, Mittel- und Tieftöner dieses Gerätes enthalten natürliches Fichtenmaterial. Deshalb können Materialfasern und -späne an der Oberfläche der Membran sichtbar sein. Das ist bei diesem Naturmaterial üblich und stellt weder einen Mangel dar noch beeinträchtigt es die Qualität.

- Für die Sicke (d. h. Einfassung) der Tieftöner-Membran wird zur Optimierung der Klangqualität ein spezieller, sorgfältig ausgewählter Gummityp eingesetzt. In seltenen Fällen kann dieser Gummi sich weißlich verfärben. Eine solche Gummiausblühung ist kein Grund zur Besorgnis, sondern ein normale Oberflächenerscheinung bestimmter Gummibestandteile, und beeinträchtigt die Leistung nicht.

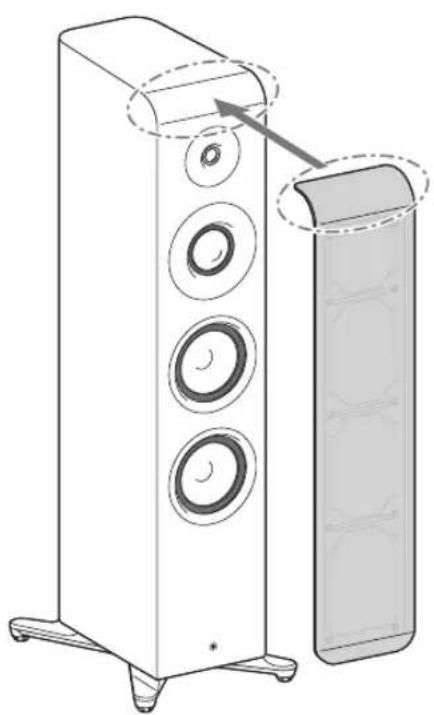

Gitter anbringen

Dieses Gerät und das Gitter sind separat verpackt. Die Rückseite des Gitters ist mit einem Magneten versehen. Zum Anbringen des Gitters dessen Wölbung auf die Wölbung vorne oben am Gerät ausrichten.

• Das Gitter muss fest mit dem Gerät verbunden sein. Falls es sich aufgrund von Vibrationen usw. vom Gerät löst, könnten Schäden oder Störungen erfolgen.
  • Die Membranen an der Vorderseite weder berühren noch strapazieren. Andernfalls könnten Tonverzerrungen oder Störungen verursacht werden.
• Das Gittergewebe weder eindrücken noch strapazieren. Andernfalls könnte es beschädigt werden.
• Auf der Rückseite des Gitters befinden sich Magneten zur Befestigung am Gerät. Halten Sie das Gitter von Gegenständen (wie CRT-Fernseher, Uhren und Magnetkarten.) fern, die von Magneten beeinflusst werden könnten.

Verbindung mit einem Verstärker

Stellen Sie vor dem Anschließen sicher, dass der Verstärker ausgeschaltet ist.

■ Anschlüsse

15 mm

Ein Stück Isolierung von den Kabelenden abdrehen.

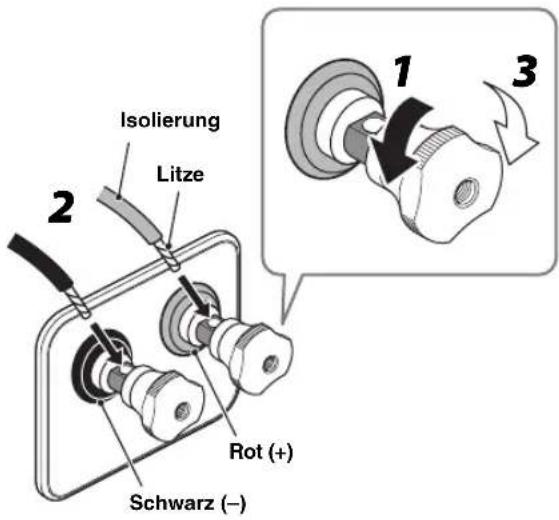

■ Lautsprecherkabel anschließen

Isolierung Litze 2 1 3 Rot (+) Schwarz (−)

NS-2000A (R) NS-2000A (L) SPEAKERS Lautsprecherklemmen 4 Verstärker

Handelsübliches Lautsprecherkabel besorgen.

Querschnitt und Material des Lautsprecherkabels beeinflusst die Klangqualität. Zur Maximierung der Leistung dieses Geräts, empfehlen wir hochwertiges Lautsprecherkabel.

1 Die Eingangsklemmenknöpfe an der Rückseite dieses Geräts gegen den Uhrzeigersinn lockern.

VORSICHT

- Wenn vollständig gelöst, fällt der Eingangsklemmenknopf ab. Bewahren Sie die entfernten Knöpfe außerhalb der Reichweite von Kleinkindern auf, um ein versehentliches Verschlucken zu verhindern.

2 Stecken Sie die blanke Litze in die entsprechende Eingangsklemmenbohrung.

HINWEIS

• Durchmesser der Klemmenbohrung zur Aufnahme des Lautsprecherkabels: 6.0 mm
• Stecken Sie nicht die Isolierung in die Bohrung. Dies verhindert möglicherweise die Klangwiedergabe.

3 Ziehen Sie die Eingangsklemmenknöpfe im Uhrzeigersinn fest, um die Kabel zu sichern.

Achten Sie darauf, dass die Litze nicht aus der Bohrung herausragt.

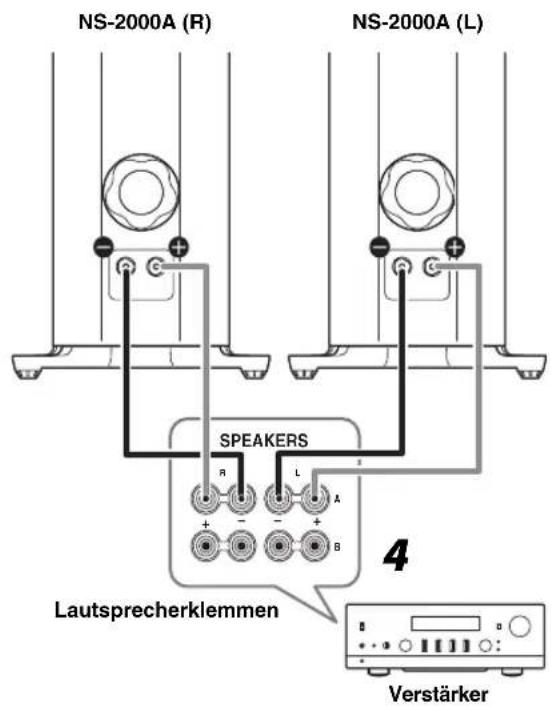

4 Verbinden Sie die Lautsprecherkabel mit den Lautsprecherklemmen L (links) und R (rechts) am Verstärker.

HINWEIS

• Die rote Klemme dieses Geräts ist positiv (+) und die schwarze negativ (−).
- Bei vertauschter Polarität klingt der Lautsprecher unnatürlich.

ACHTUNG

• Stellen Sie sicher, dass die blanken Drähte der positiven (+) und negativen (−) Lautsprecherkabel nicht einander oder andere Metallteile berühren. Andernfalls können die Lautsprecher beschädigt werden.
• Befestigen Sie Lautsprecherkabel immer an einer Wand o.Ä. Andernfalls könnten die Kabel versehentlich mitgerissen werden und das Gerät umkippen.
• Da die Lautsprecher beschädigt werden können, wenn ein Equalizer oder Klangregler (BASS, TREBLE usw.) eines Verstärkers maximal eingestellt und die Wiedergabelautstärke hoch ist oder wenn bestimmte Signale (Klänge von einem Bandvorlauf oder einer Plattenspieler-Nadel beim Berühren der Plattenoberfläche, bestimmte Frequenzen von einem Signalgenerator und Sinuswellen o. Ä.) kontinuierlich cingespeist werden, sind solche Umstände zu vermeiden.

HINWEIS

• Übersteigt die Ausgangsnennleistung des Verstärkers die Nennleistungsaufnahme des Lautsprechers, achten Sie darauf, die maximale Belastbarkeit des Lautsprechers nicht zu überschreiten.
• Näheres findet sich im Benutzerhandbuch des Verstärkers oder Receivers.

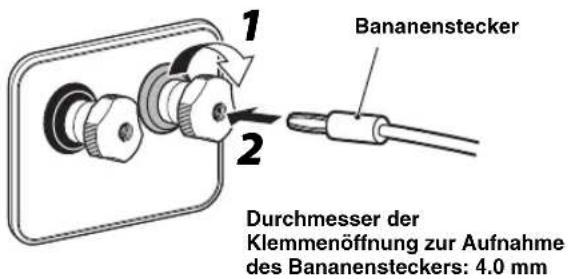

■ Bananenstecker verwenden

1 2 Bananenstecker Durchmesser der Klemmenöffnung zur Aufnahme des Bananensteckers: 4.0 mm

1 Ziehen Sie die Eingangsklemmenknöpfe im Uhrzeigersinn fest.

2 Stecken Sie den Bananenstecker in die Öffnung des Eingangsklemmenknopfes.

Technische Daten

Bauart.... 3-Weg-Bassreflex Nichtmagnetische Abschirmung

Treiber....Hochtöner: 3-cm-Kalotte ×1 Mitteltöner: 8-cm-Kalotte ×1 Tieftöner: 16-cm-Konus ×2

Impedanz 6 Ω (min. 3,5 Ω)

Frequenzgang .... 34 Hz–65 kHz (−10 dB) -100 kHz (−30 dB)

Nennleistungsaufnahme 60 W

Max. Belastbarkeit.... 200 W

Empfindlichkeit....88 dB/2,83 V, 1 m

Übernahmefrequenz 750 Hz/3,5 kHz

Abmessungen (B × H × T) ....330 × 1124 × 459 mm 330 × 1134 × 459 mm (mit Spikes)

Gewicht 34,6 kg

* Darauf achten, daß die oben angegebenen Eingangswerte nicht überschritten werden.

* Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen, und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung. Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

Information für geschäftliche Anwender in der Europäischen Union:

Wenn Sie Elektrogeräte ausrangieren möchten, kontaktieren Sie bitte Ihren Händler oder Zulieferer für weitere Informationen.

Entsorgungsinformation für Länder außerhalb der Europäischen Union:

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

FÖRSIKTIGHETSÅTGÄRDER

LÄS NOGGRANT INNAN ANVÄNDNING. FÖLJ DESSA INSTRUKTIONER.
