NS2000A - Altavoces YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo	Altavoz bass-reflex de 3 vías
Altavoces de agudos	Cúpula de 3 cm × 1
Altavoces de medios	Cúpula de 8 cm × 1
Altavoces de graves	Cono de 16 cm × 2
Impedancia nominal	6 Ω (mínimo 3,5 Ω)
Respuesta en frecuencia	34 Hz - 65 kHz (-10 dB), 100 kHz (-30 dB)
Potencia de entrada nominal	60 W
Potencia de entrada máxima	200 W
Frecuencias de cruce	750 Hz / 3,5 kHz
Dimensiones (An × Al × Pr)	330 × 1124 × 459 mm (sin puntas), 330 × 1134 × 459 mm (con puntas)
Peso	34,6 kg
Blindaje magnético	No (puede afectar televisores CRT)
Accesorios suministrados	Rejilla frontal, puntas de estabilización, pies ajustables, cables de altavoz (no especificado), manual de usuario
Mantenimiento	Limpiar con un paño suave y seco; evitar productos químicos; no tocar los diafragmas
Instalación	Usar sobre una superficie estable; ajustar los pies o puntas para la estabilidad; evitar la humedad y temperaturas extremas
Seguridad	No desmontar; no exponer al agua; alejar de fuentes de calor; respetar las potencias admisibles
Medio ambiente	Producto conforme DEEE; no desechar con la basura doméstica

Preguntas frecuentes - NS2000A YAMAHA

¿Cómo instalar los altavoces NS2000A?

Coloque los altavoces sobre una superficie estable y plana. Utilice los pies ajustables para nivelar y estabilizar. Opcionalmente, monte las puntas suministradas atornillándolas debajo del altavoz para mejorar la estabilidad sobre alfombras. Asegúrese de que dos personas transporten el altavoz (34,6 kg).

¿Cómo montar la rejilla frontal?

La rejilla es magnética: alinee la parte curvada de la rejilla con la curvatura de la parte superior del altavoz. Asegúrese de que esté bien fijada. No toque los diafragmas ni presione la tela de la rejilla.

¿Puedo usar estos altavoces cerca de un televisor?

Los altavoces NS2000A no están blindados magnéticamente. Aléjelos al menos 50 cm de un televisor de tubo de rayos catódicos para evitar distorsiones de color. Los televisores LCD/OLED no se ven afectados.

¿Qué amplificador elegir para estos altavoces?

Elija un amplificador cuya potencia de salida nominal esté dentro del rango de potencia admisible del altavoz (60 W nominal, 200 W máx.). Verifique que la impedancia del amplificador sea compatible con 6 Ω. Evite exceder la potencia máxima para no dañar los altavoces.

¿Cómo conectar los cables de altavoz?

Pele unos 10 mm de cable en cada extremo. Atornille los bornes, inserte la parte pelada en el orificio (diámetro 6 mm) y vuelva a atornillar firmemente. Respete la polaridad: rojo (+), negro (-). Para los conectores banana, primero atornille el borne y luego inserte el conector.

¿Qué hacer en caso de condensación en el altavoz?

Limpie inmediatamente la superficie con un paño suave y seco. La condensación puede dañar los componentes de madera. Evite cambios bruscos de temperatura o humedad.

¿Se pueden tocar los altavoces?

Nunca toque los diafragmas (suspensión y cono) ya que son frágiles. Cualquier presión puede deformarlos y alterar la calidad del sonido. Las fibras de abeto visibles en los diafragmas son normales.

¿Cómo limpiar los altavoces?

Use un paño suave y seco. Nunca use productos químicos (benceno, disolvente) ni paños impregnados, ya que pueden decolorar o deformar la carcasa. Para la rejilla, quite el polvo suavemente.

¿Cuáles son los ajustes de ecualización recomendados?

Evite llevar los controles de tono (Graves/Agudos) o el ecualizador al máximo, ya que podría dañar los altavoces. Use ajustes moderados para un sonido equilibrado.

¿Qué hacer en caso de anomalía (olor, humo, sonido anormal)?

Apague inmediatamente todos los amplificadores y receptores. Desconecte los altavoces y contacte a un técnico Yamaha autorizado. No use el equipo hasta que haya sido inspeccionado.

MANUAL DE USUARIO NS2000A YAMAHA

Manual de Instrucciones

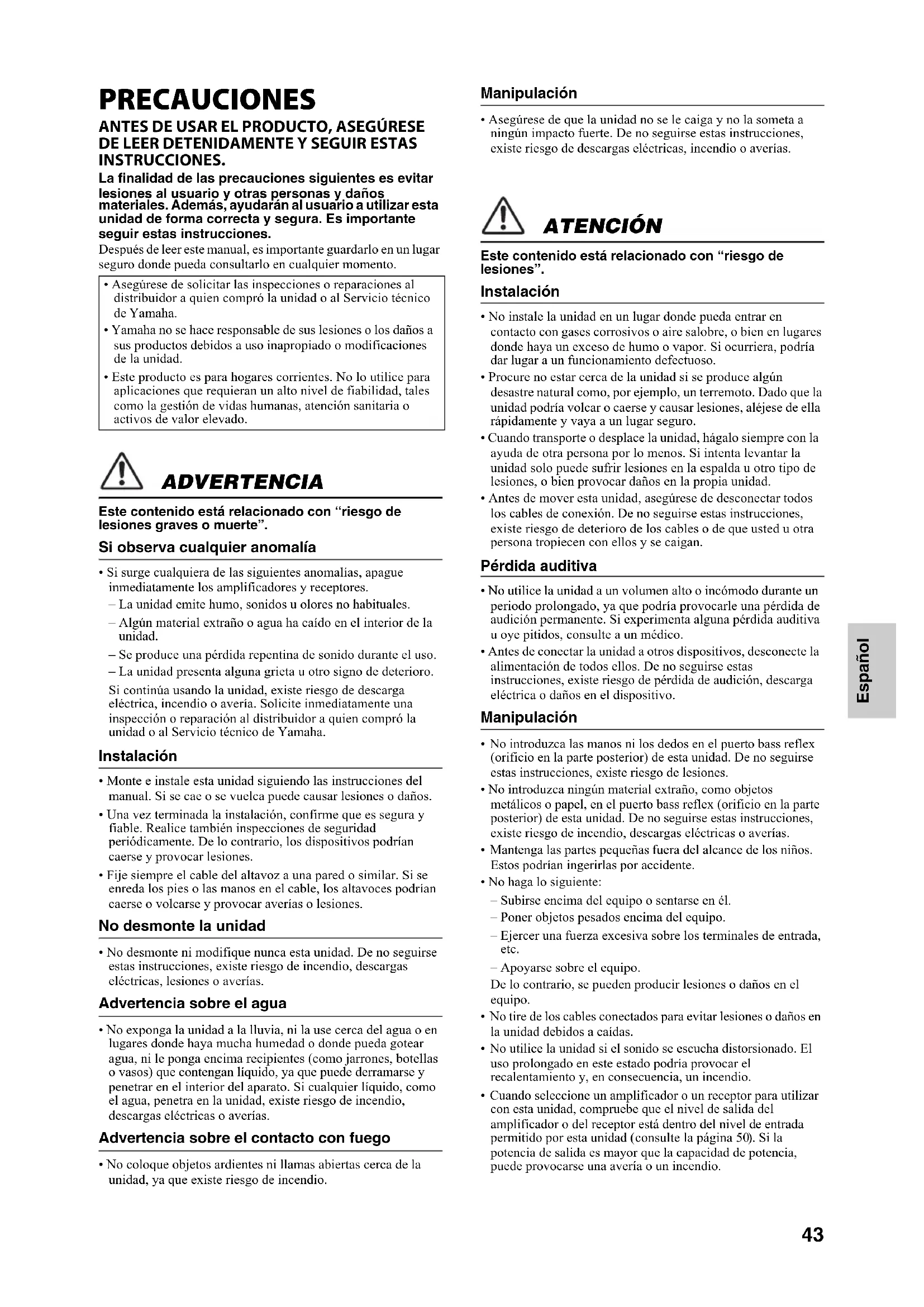

La finalidad de las precauciones siguientes es evitar lesiones al usuario y otras personas y daños materiales. Además, ayudarán al usuario a utilizar esta unidad de forma correcta y segura. Es importante seguir estas instrucciones.

Después de leer este manual, es importante guardarlo en un lugar seguro donde pueda consultarlo en cualquier momento.

• Asegúrese de solicitar las inspecciones o reparaciones al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.
• Yamaha no se hace responsable de sus lesiones o los daños a sus productos debidos a uso inapropiado o modificaciones de la unidad.
• Este producto es para hogares corrientes. No lo utilice para aplicaciones que requieran un alto nivel de fiabilidad, tales como la gestión de vidas humanas, atención sanitaria o activos de valor elevado.

ADVERTENCIA

Este contenido está relacionado con "riesgo de lesiones graves o muerte".

Si observa cualquier anomalía

• Si surge cualquiera de las siguientes anomalías, apague inmediatamente los amplificadores y receptores.
  – La unidad emite humo, sonidos u olores no habituales.
• Algun material extraño o agua ha caído en el interior de la unidad.
• Se produce una pérdida repentina de sonido durante el uso.
• La unidad presenta alguna grieta u otro signo de deterioro.
  Si continúa usando la unidad, existe riesgo de descarga eléctrica, incendio o avería. Solicite inmediatamente una inspección o reparación al distribuidor a quien compró la unidad o al Servicio técnico de Yamaha.

Instalación

• Monte e instale esta unidad siguiendo las instrucciones del manual. Si se cae o se vuelca puede causar lesiones o daños.
• Una vez terminada la instalación, confirme que es segura y fiable. Realice también inspecciones de seguridad periódicamente. De lo contrario, los dispositivos podrían caerse y provocar lesiones.
• Fije siempre el cable del altavoz a una pared o similar. Si se enreda los pies o las manos en el cable, los altavoces podrían caerse o volcarse y provocar averías o lesiones.

No desmonte la unidad

- No desmonte ni modifique nunca esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas, lesiones o averías.

Advertencia sobre el agua

- No exponga la unidad a la lluvia, ni la use cerca del agua o en lugares donde haya mucha humedad o donde pueda gotear agua, ni le ponga encima recipientes (como jarrones, botellas o vasos) que contengan líquido, ya que puede derramarse y penetrar en el interior del aparato. Si cualquier líquido, como el agua, penetra en la unidad, existe riesgo de incendio, descargas eléctricas o averías.

Advertencia sobre el contacto con fuego

- No coloque objetos ardientes ni llamas abiertas cerca de la unidad, ya que existe riesgo de incendio.

Manipulación

- Asegúrese de que la unidad no se le caiga y no la someta a ningún impacto fuerte. De no seguirse estas instrucciones, existe riesgo de descargas eléctricas, incendio o averías.

ATENCIÓN

Este contenido está relacionado con "riesgo de lesiones".

Instalación

• No instale la unidad en un lugar donde pueda entrar en contacto con gases corrosivos o aire salobre, o bien en lugares donde haya un exceso de humo o vapor. Si ocurriera, podría dar lugar a un funcionamiento defectuoso.
• Procure no estar cerca de la unidad si se produce algún desastre natural como, por ejemplo, un terremoto. Dado que la unidad podría volcar o caerse y causar lesiones, aléjese de ella rápidamente y vaya a un lugar seguro.
• Cuando transporte o desplace la unidad, hágalo siempre con la ayuda de otra persona por lo menos. Si intenta levantar la unidad solo puede sufrir lesiones en la espalda u otro tipo de lesiones, o bien provocar daños en la propia unidad.
• Antes de mover esta unidad, asegúrese de desconectar todos los cables de conexión. De no seguirse estas instrucciones, existe riesgo de deterioro de los cables o de que usted u otra persona tropiecen con ellos y se caigan.

Pérdida auditiva

• No utilice la unidad a un volumen alto o incómodo durante un periodo prolongado, ya que podría provocarle una pérdida de audición permanente. Si experimenta alguna pérdida auditiva u oye pitidos, consulte a un médico.
• Antes de conectar la unidad a otros dispositivos, desconecte la alimentación de todos ellos. De no seguirse estas instrucciones, existe riesgo de pérdida de audición, descarga eléctrica o daños en el dispositivo.

Manipulación

• No introduzca las manos ni los dedos en el puerto bass reflex (orificio en la parte posterior) de esta unidad. De no seguirse estas instrucciones, existe riesgo de lesiones.
• No introduzca ningún material extraño, como objetos metálicos o papel, en el puerto bass reflex (orificio en la parte posterior) de esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio, descargas eléctricas o averías.
• Mantenga las partes pequeñas fuera del alcance de los niños. Estos podrían ingerirlas por accidente.

- No haga lo siguiente:

• Subirse encima del equipo o sentarse en él.
• Poner objetos pesados encima del equipo.
  – Ejercer una fuerza excesiva sobre los terminales de entrada, etc.

- Apoyarse sobre el equipo.

De lo contrario, se pueden producir lesiones o daños en el equipo.

• No tire de los cables conectados para evitar lesiones o daños en la unidad debidos a caídas.
• No utilice la unidad si el sonido se escucha distorsionado. El uso prolongado en este estado podría provocar el recalentamiento y, en consecuencia, un incendio.
• Cuando seleccione un amplificador o un receptor para utilizar con esta unidad, compruebe que el nivel de salida del amplificador o del receptor está dentro del nivel de entrada permitido por esta unidad (consulte la página 50). Si la potencia de salida es mayor que la capacidad de potencia, puede provocarse una avería o un incendio.

AVISO

Indica puntos que debe observar para evitar averías, daños o mal funcionamiento del producto, así como pérdidas de datos.

Instalación

- No use esta unidad en una ubicación que esté expuesta a la luz solar directa, que alcance temperaturas demasiado altas (por ejemplo, al lado de una estufa) o bajas ni que esté sometida a cantidades excesivas de polvo o vibraciones. De no seguirse estas instrucciones, existe riesgo de que el panel de la unidad se deforme, de que sus componentes internos se averíen o de que el funcionamiento sea inestable.

Conexiones

- Si va a conectar unidades externas, asegúrese de leer detenidamente el manual de cada una de ellas y de conectarlas de acuerdo con las instrucciones. Manipular la unidad sin atenerse a las instrucciones puede provocar averías.

Manipulación

- No coloque productos de vinilo, plástico o caucho sobre esta unidad. De no seguirse estas instrucciones, el panel de la unidad podría decolorarse o deformarse.

Mantenimiento

- Si la temperatura o la humedad cambian drásticamente, es posible que se formen gotas de agua (condensación) en la superficie de la unidad. Si se forman gotas de agua, limpielas de inmediato con un paño suave. Si se dejan gotas de agua sobre la unidad, es posible que las partes de madera las absorban, lo que provocará deformación. - Para limpiar la unidad, utilice un paño suave y seco. No use productos químicos como bencina, disolventes, detergentes o bayetas impregnadas de productos químicos, pues podrían provocar decoloraciones o deformaciones.

Altavoces

- No toque el diafragma. Si lo hace, puede dañarlo.

Los altavoces de esta unidad utilizan imanes. No coloque sobre esta unidad ni a su lado objetos sensibles al magnetismo, como por ejemplo TV que tengan tubo de rayos catódicos (CRT), relojes, tarjetas de crédito, disquetes, etc.

Información

Acerca de las funciones incluidas en la unidad

• Los altavoces no tienen distinción entre izquierda y derecha.
• Por el puerto bass reflex puede expulsarse aire. Esto no indica un mal funcionamiento. Es algo que ocurre muy a menudo cuando se reproduce música con graves intensos.

Acerca del contenido de este manual

• Este manual está dirigido a los usuarios de esta unidad.
• Este manual utiliza las siguientes palabras indicadoras para la información importante:

ADVERTENCIA

Este contenido está relacionado con “riesgo de lesiones graves o muerte”.

ATENCIÓN

Este contenido está relacionado con “riesgo de lesiones”.

AVISO

Indica puntos que debe observar para evitar averías, daños o mal funcionamiento y pérdidas de datos del producto, así como para proteger el medioambiente.

NOTA

Indica notas sobre instrucciones, restricciones de funciones e información adicional que puede resultar de utilidad.

• Las figuras y pantallas de este manual solo tienen propósitos ilustrativos.
• Los nombres de empresas y productos utilizados en este manual son marcas comerciales o marcas comerciales registradas de sus respectivos titulares.

Deshacerse de este producto o dárselo a otra persona

• Si le da este producto a otra persona, asegúrese de incluir este documento y todos los accesorios incluidos.
• Cuando se deshaga de este producto y de los accesorios que incluye, siga las instrucciones para deshacerse de objetos proporcionadas por su municipio o localidad.

Acerca de la placa de identificación de este producto

El número de modelo, el número de serie, los requisitos de alimentación, etc. pueden encontrarse en la placa de identificación o cerca de ella. Esta placa se encuentra en la parte inferior de la unidad. Debe anotar dicho número en el espacio proporcionado a continuación y conservar este manual como comprobante permanente de su compra para facilitar la identificación en caso de robo.

N.° de modelo

N.° de serie

Contenido

PRECAUCIONES....43

Características....45

Característica de frecuencias....45

Accesorios....45

Nombres de las piezas....46

Instalación de los altavoces ....46

Colocación de la rejilla....48

Conexión al amplificador....49

Especificaciones ....50

Características

• Sistema de altavoces bass reflex de 3 vías
• Utiliza "Harmonious Diaphragm (Diafragma armónico)"
• Utiliza “cámaras R. S. (supresión de resonancia)” que suprimen la resonancia no deseada que se produce detrás del diafragma
• Utiliza un “material Absorbente Acústico” que suprime de manera eficiente las ondas estacionarias en el interior de la caja
• Utiliza "Twisted Flare Port"

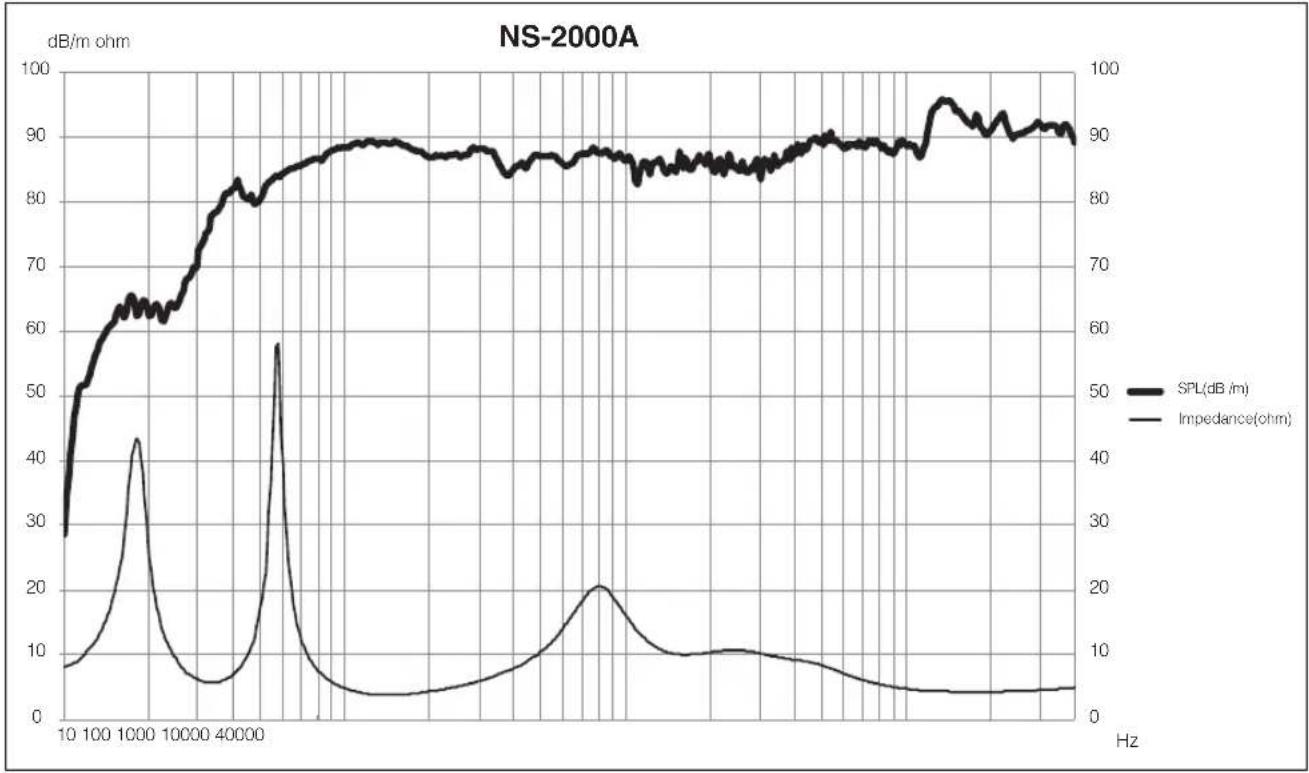

Característica de frecuencias

Accesorios

Asegúrese de que todos los accesorios están incluidos.

Nombres de las piezas

Instalación de los altavoces

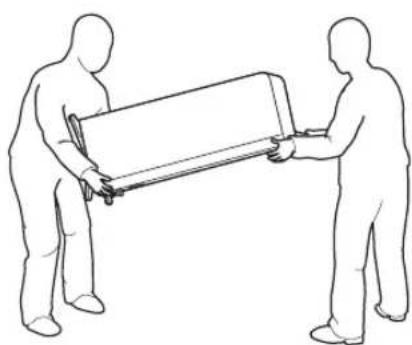

Para desembalar y transportar la unidad, se necesitan al menos dos personas.

De lo contrario, la unidad podría caerse o volcarse y provocar lesiones.

AVISO

• Asegúrese de no tocar los diafragmas de la parte frontal. De lo contrario, pueden resultar dañados.
• Esta unidad está diseñada con un blindaje no magnético. Si se coloca esta unidad demasiado cerca de un televisor con tubo de rayos catódicos, podría provocar distorsiones de los colores u otras interferencias. En ese caso, aleje los altavoces del televisor.

■ Uso como altavoces estéreo de 2 canales

Conseguirá mejores imágenes estereofónicas si los altavoces estén ligeramente orientados hacia el oyente.

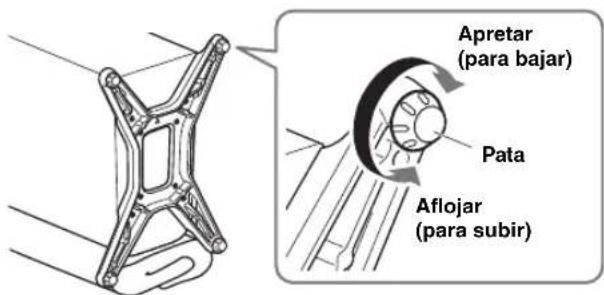

■ Ajuste de las patas

Apretar (para bajar) Pata Aflojar (para subir)

Esta unidad se suministra de fábrica con las patas acopladas a la parte inferior.

Las patas se pueden ajustar. Si las patas de la unidad se ajustan con precisión, se puede evitar el tambaleo en la ubicación de instalación. Evite aflojar demasiado una pata, ya que podría caerse y provocar que la unidad se vuelque.

■ Uso de esta unidad con las clavijas incluidas

Al instalar esta unidad sobre una alfombra gruesa, etc., la colocación de las clavijas incluidas puede mejorar la estabilidad y la calidad del sonido. En tal caso, instale las clavijas de la siguiente manera.

1

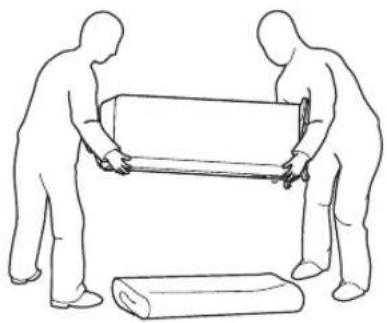

- Para instalar y mover la unidad, se necesitan al menos dos personas. De lo contrario, la unidad podría caerse o volcarse y provocar lesiones.

1 Coloque el altavoz en el suelo con la parte trasera hacia abajo.

Extienda mantas o cojines debajo para evitar arañazos.

2 Afloje la pata para retirarla y luego atornille la clavija en el orificio del tornillo de la pata.

3 Tras instalar las cuatro clavijas, coloque el altavoz en la ubicación de instalación.

Si la unidad se tambalea, gire las clavijas y ajustelas para que deje de hacerlo.

ATENCIÓN

- Tenga en cuenta que, si afloja una clavija demasiado, podría caerse.

- Se necesitan dos o más personas para inclinar la unidad a fin de colocarla y que no se vuelque. De lo contrario, la unidad podría volcarse y provocar lesiones o daños.

AVISO

- Si arrastra las puntas de las clavijas, podría rayar el suelo. Tenga cuidado al instalar o mover el altavoz.

- Una vez instaladas las clavijas, evite rayar el suelo.

- Debido al peso de la unidad, puede que queden marcas en el suelo o la alfombra.

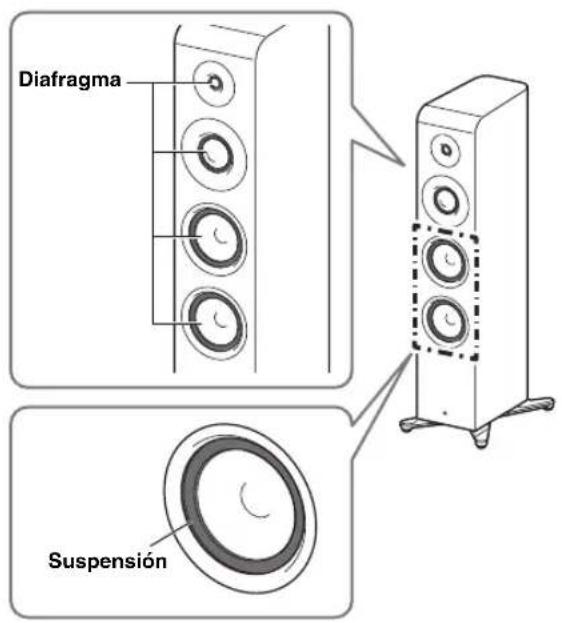

Diafragma Suspensión

NOTA

- Los diafragmas de todos los rangos agudos, medios y graves de esta unidad incluyen un material natural llamado abeto. Por tanto, es posible que encuentre fibras y virutas del material en la superficie del diafragma. Dado que no se trata de defectos, sino de algo habitual con este material natural, no afectan la calidad.

- El tipo concreto de goma utilizada para la suspensión que rodea el diafragma de graves se ha elegido cuidadosamente para optimizar la calidad del sonido. En casos raros, esta goma puede adoptar un color blanquecino. Esta proliferación de una película blanca no es un problema, sino simplemente el resultado de la aparición de un componente de la goma que no afecta negativamente al rendimiento.

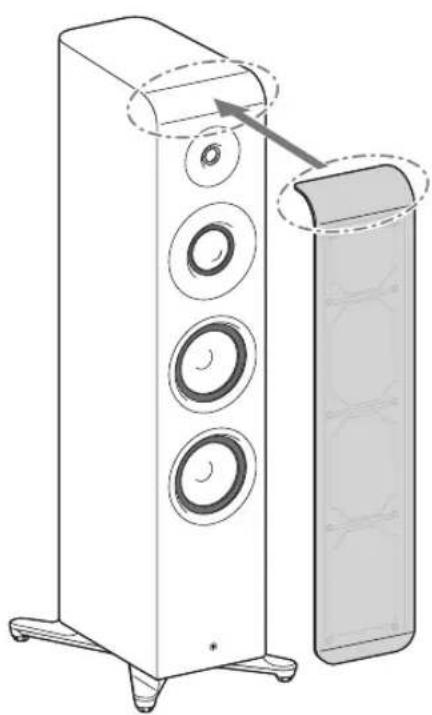

Colocación de la rejilla

Esta unidad y la rejilla están embaladas por separado. La parte trasera de la rejilla cuenta con un imán. La rejilla se puede acoplar alincando su sección curva con la superficie curva de la parte superior delantera de esta unidad.

• Asegúrese de que la rejilla se acople de manera segura a esta unidad. Si se suelta de la unidad debido a las vibraciones, etc., puede provocar daños o fallos de funcionamiento.
• No toque los diafragmas de la parte delantera ni cjerza una fuerza excesiva sobre ellos. De lo contrario, el sonido puede distorsionarse o se pueden producir fallos de funcionamiento.
• No presione ni ejerza una fuerza excesiva sobre la tela de la rejilla del altavoz. De lo contrario, puede resultar dañada.
• En la parte trasera de la rejilla de esta unidad hay imanes. Cuando la rejilla no esté colocada, manténgala alejada de objetos (televisores con tubo de rayos catódicos, relojes, tarjetas magnéticas, etc.) que pueden verse afectados por los imanes.

Conexión al amplificador

Antes de realizar la conexiones, asegúrese de que el amplificador está apagado.

■ Conexiones

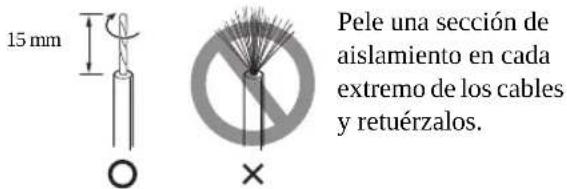

15 mm Pele una sección de aislamiento en cada extremo de los cables y retuérzalos.

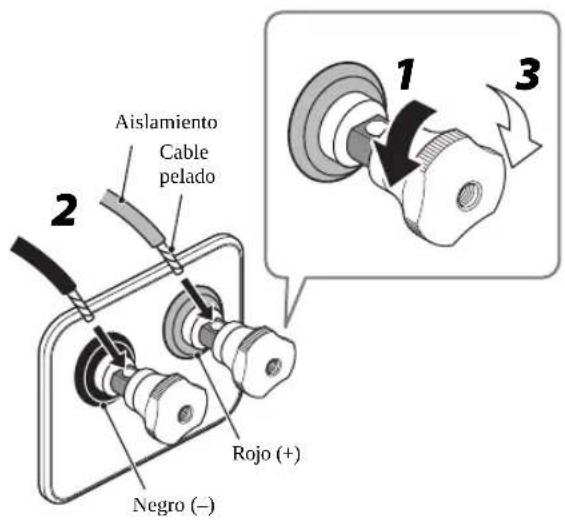

■ Conexión de los cables del altavoz

Aislamiento Cable pelado 2 1 3 Rojo (+) Negro (−)

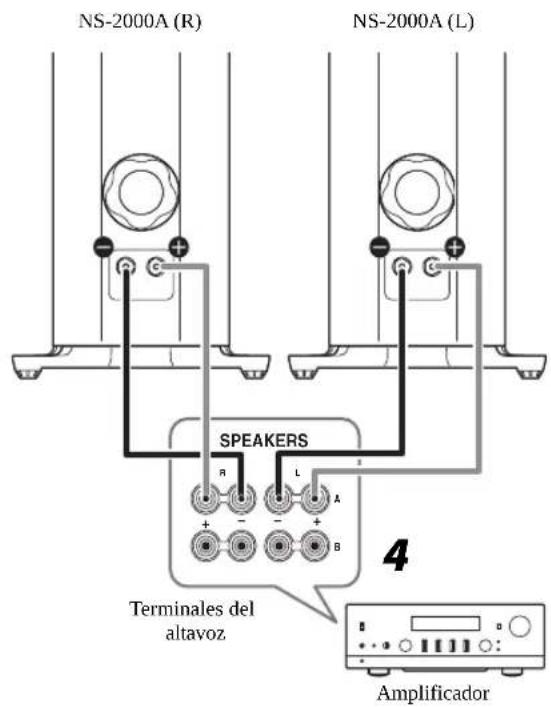

NS-2000A (R) NS-2000A (L) SPEAKERS R L A + - + B 4 Terminales del altavoz. Amplificador

Utilice un cable de altavoz disponible comercialmente. El grosor o el material del cable del altavoz afecta a la calidad del sonido. Se recomienda comprar un cable de altavoz de calidad alta para maximizar el rendimiento de esta unidad.

1 Gire las perillas de los terminales de entrada en la parte trasera de esta unidad en sentido contrario a las agujas del reloj para aflojarlas.

ATENCIÓN

- Si una perilla del terminal de entrada esté completamente suelta, se caerá. Mantenga las perillas retiradas fuera del alcance de los niños para evitar la ingesta accidental.

2 Introduzca la sección de hilos expuestos en el orificio del terminal de entrada.

NOTA

• Diámetro del orificio en el terminal para insertar el cable del altavoz: 6,0 mm
• No introduzca el aislamiento del cable en el orificio. De lo contrario, es posible que no se genere sonido.

3 Gire las perillas de los terminales de entrada en el sentido de las agujas del reloj para apretarlas y fijar los cables.

Asegúrese de que el núcleo de alambre no sobresalga por el orificio.

4 Conecte los cables del altavoz a los terminales de altavoz L (izquierdo) y R (derecho) en el amplificador.

NOTA

• El terminal rojo de esta unidad es el positivo (+), y el terminal negro es el negativo (-).
• Si un altavoz está conectado con la polaridad invertida, el sonido tendrá poca naturalidad.

AVISO

• No permita que los hilos pelados de los cables positivo (+) y negativo (−) de los altavoces se toquen entre sí o toquen otras partes metálicas. De lo contrario, los altavoces podrían resultar dañados.
• Pegue los cables de los altavoces a una pared, etc. De lo contrario, podría tropezar con ellos y provocar que la unidad se vuelque.
• Debido a que los altavoces pueden dañarse si un ecualizador o los controles de tono de un amplificador (BASS, TREBLE, etc.) se establecen en el máximo y se emiten a un nivel de volumen alto, o si determinadas señales (sonidos de una cinta rebobinando o de una aguja de giradiscos tocando la superficie de un disco, frecuencias específicas de un generador de señales y ondas sinusoidales o señales similares) se emiten continuamente, cvite tales condiciones.

NOTA

• Si utiliza un amplificador con una potencia de salida nominal superior a la potencia de entrada nominal del altavoz, evite superar la entrada máxima del altavoz.
• Consulte el manual de instrucciones incluido con su amplificador o receptor.

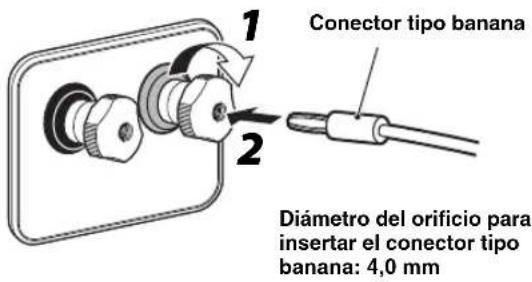

■ Si utiliza un conector tipo banana

1 Conector tipo banana 2 Diámetro del orificio para insertar el conector tipo banana: 4,0 mm

1 Gire la perilla del terminal de entrada en el sentido de las agujas del reloj para apretarla firmemente.
2 Introduzca el conector tipo banana en el orificio de la perilla del terminal de entrada.

Especificaciones

Tipo .... Bass reflex de 3 vías Tipo de blindaje no magnético

Driver ...... Agudos: Cúpula de 3 cm ×1 Medios: Cúpula de 8 cm ×1 Graves: Cono de 16 cm ×2

Impedancia 6 Ω (Mínimo 3,5 Ω)

Respuesta de frecuencia ..... 34 Hz - 65 kHz (-10 dB) - 100 kHz (-30 dB)

Poder de entrada nominal 60 W

Potencia máxima de entrada 200 W

Sensibilidad 88 dB/2,83 V, 1 m

Frecuencia de cruce 750 Hz/3,5 kHz

Dimensiones (An × Al × Pr) .....330 × 1124 × 459 mm 330 × 1134 × 459 mm (cuando se utilizan las clavijas)

Peso....34,6 kg

* Deberá tenerse cuidado en no exceder los valores de potencia de entrada arriba indicados.

* El contenido de este manual se aplica a las últimas especificaciones según la fecha de publicación. Para obtener el último manual, acceda al sitio web de Yamaha y descargue el archivo del manual.

Información para usuarios sobre la recogida y eliminación de los equipos antiguos

Este símbolo en los productos, embalajes y documentos anexos significa que los productos eléctricos y electrónicos no deben mezclarse con los desperdicios domésticos normales.

Para el tratamiento, recuperación y reciclaje apropiados de los productos antiguos, llévelos a puntos de reciclaje correspondientes, de acuerdo con la legislación nacional.

Al deshacerse de estos productos de forma correcta, ayudará a ahorrar recursos valiosos y a impedir los posibles efectos desfavorables en la salud humana y en el entorno que de otro modo se producirían si se trataran los desperdicios de modo inapropiado.

Para obtener más información acerca de la recogida y el reciclaje de los productos antiguos, póngase en contacto con las autoridades locales, con el servicio de eliminación de basuras o con el punto de venta donde adquirió los artículos.

Para los usuarios empresariales de la Unión Europea:

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su vendedor o proveedor para obtener más información.

Información sobre la eliminación en otros países fuera de la Unión Europea:

Este símbolo solo es válido en la Unión Europea. Si desea desechar estos artículos, póngase en contacto con las autoridades locales o con el vendedor y pregúnteles el método correcto.

VOORZICHTIG

LEES DIT ZORGVULDIG DOOR VOOR GEBRUIK. VOLG DEZE INSTRUCTIES.
