Тип	3-полосная фазоинверторная колонка
ВЧ-динамики	Купол 3 см × 1
СЧ-динамики	Купол 8 см × 1
НЧ-динамики	Конус 16 см × 2
Номинальное сопротивление	6 Ом (мин. 3,5 Ом)
Частотная характеристика	34 Гц - 65 кГц (-10 дБ), 100 кГц (-30 дБ)
Номинальная входная мощность	60 Вт
Максимальная входная мощность	200 Вт
Частоты среза	750 Гц / 3,5 кГц
Размеры (Ш × В × Г)	330 × 1124 × 459 мм (без шипов), 330 × 1134 × 459 мм (с шипами)
Вес	34,6 кг
Магнитная защита	Нет (может влиять на ЭЛТ-телевизоры)
Комплектация	Передняя решетка, стабилизирующие шипы, регулируемые ножки, кабели для колонок (не указаны), руководство пользователя
Уход	Протирать мягкой сухой тканью; избегать химических средств; не прикасаться к диффузорам
Установка	Использовать на устойчивой поверхности; отрегулировать ножки или шипы для устойчивости; избегать влажности и экстремальных температур
Безопасность	Не разбирать; не подвергать воздействию воды; держать подальше от источников тепла; соблюдать допустимые мощности
Экология	Изделие соответствует требованиям WEEE; не выбрасывать вместе с бытовыми отходами

Часто задаваемые вопросы - NS2000A YAMAHA

Как установить колонки NS2000A?

Разместите колонки на устойчивой ровной поверхности. Используйте регулируемые ножки для выравнивания и стабилизации. При желании установите прилагаемые шипы, вкрутив их в нижнюю часть колонки для улучшения устойчивости на ковре. Убедитесь, что переноску колонки (34,6 кг) выполняют два человека.

Как установить переднюю решетку?

Решетка магнитная: совместите изогнутую часть решетки с изгибом верхней части колонки. Убедитесь, что она надежно закреплена. Не прикасайтесь к диффузорам и не нажимайте на ткань решетки.

Можно ли использовать эти колонки рядом с телевизором?

Колонки NS2000A не имеют магнитной защиты. Держите их на расстоянии не менее 50 см от ЭЛТ-телевизора во избежание искажения цвета. ЖК- и OLED-телевизоры не подвержены влиянию.

Какой усилитель выбрать для этих колонок?

Выбирайте усилитель с номинальной выходной мощностью в пределах допустимой мощности колонки (60 Вт номинал, 200 Вт макс). Убедитесь, что импеданс усилителя совместим с 6 Ом. Избегайте превышения максимальной мощности, чтобы не повредить динамики.

Как подключить кабели колонок?

Зачистите примерно 10 мм провода с каждого конца. Открутите клеммы, вставьте зачищенную часть в отверстие (диаметр 6 мм) и плотно закрутите. Соблюдайте полярность: красный (+), черный (-). Для банановых разъемов сначала открутите клемму, затем вставьте разъем.

Что делать при конденсации на колонке?

Немедленно протрите поверхность мягкой сухой тканью. Конденсат может повредить деревянные компоненты. Избегайте резких перепадов температуры или влажности.

Можно ли прикасаться к динамикам?

Никогда не прикасайтесь к диффузорам (подвесу и конусу), так как они хрупкие. Любое давление может их деформировать и ухудшить качество звука. Видимые волокна ели на диффузорах являются нормой.

Как чистить колонки?

Используйте мягкую сухую ткань. Никогда не используйте химические средства (бензол, растворитель) или пропитанные ткани, так как они могут обесцветить или деформировать корпус. Для решетки аккуратно удалите пыль.

Какие настройки эквалайзера рекомендуются?

Избегайте полного увеличения регуляторов тембра (Bass/Treble) или эквалайзера, так как это может повредить динамики. Используйте умеренные настройки для сбалансированного звука.

Что делать при неисправности (запах, дым, посторонние звуки)?

Немедленно выключите все усилители и ресиверы. Отключите колонки и обратитесь к авторизованному технику Yamaha. Не используйте устройство до тех пор, пока оно не будет проверено.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS2000A YAMAHA

Акустическая система

音箱

揚聲器

NS-2000A

Owner's Manual

Mode d'emploi

Benutzerhandbuch

Bruksanvisning

Руководство пользователя

使用说明书

使用說明書

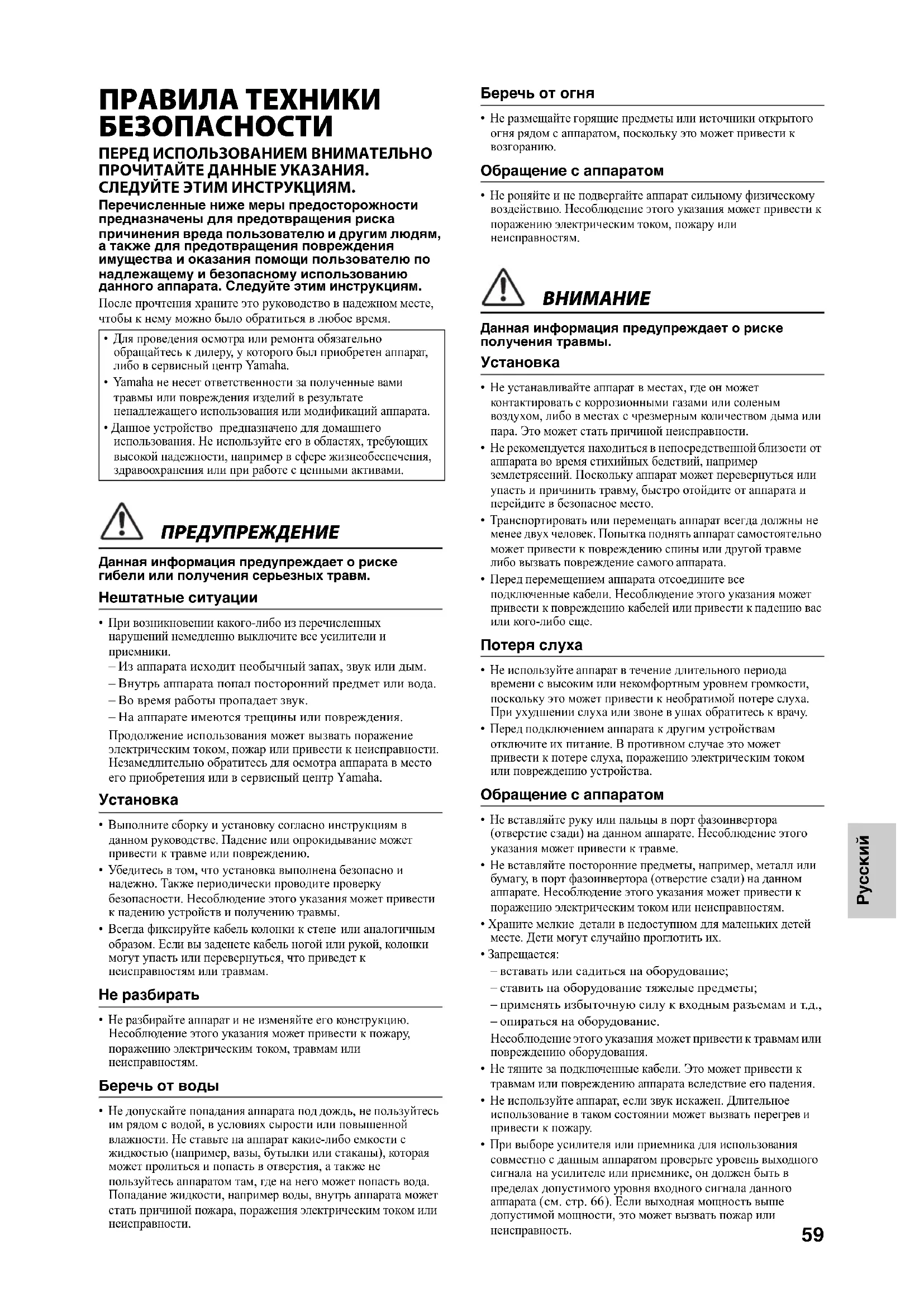

PRECAUTIONS

PLEASE READ CAREFULLY BEFORE USE. BE SURE TO FOLLOW THESE INSTRUCTIONS.

ПЕРЕД ИСПОЛЬЗОВАНИЕМ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ УКАЗАНИЯ. СЛЕДУЙТЕ ЭТИМ ИНСТРУКЦИЯМ.

Перечисленные ниже меры предосторожности предназначены для предотвращения риска причинения вреда пользователю и другим людям, а также для предотвращения повреждения имущества и оказания помощи пользователю по надлежащему и безопасному использованию данного аппарата. Следуйте этим инструкциям.

После прочтения храните это руководство в надежном месте, чтобы к нему можно было обратиться в любое время.

• Для проведения осмотра или ремонта обязательно обращайтесь к дилеру, у которого был приобретен аппарат, либо в сервисный центр Yamaha.
• Yamaha не несет ответственности за полученные вами травмы или повреждения изделий в результате ненадлежащего использования или модификаций аппарата.
• Данное устройство предназначено для домашнего использования. Не используйте его в областях, требующих высокой надежности, например в сфере жизнеобеспечения, здравоохранения или при работе с ценными активами.

ПРЕДУПРЕЖДЕНИЕ

Данная информация предупреждает о риске гибели или получения серьезных травм.

Нештатные ситуации

• При возникновении какого-либо из перечисленных нарушений немедленно выключите все усилители и приемники.
  – Из аппарата исходит необычный запах, звук или дым.
  – Внутрь аппарата попал посторонний предмет или вода.
  – Во время работы пропадает звук.
  – На аппарате имеются трещины или повреждения.
  Продолжение использования может вызвать поражение электрическим током, пожар или привести к неисправности. Незамедлительно обратитесь для осмотра аппарата в место его приобретения или в сервисный центр Yamaha.

Установка

• Выполните сборку и установку согласно инструкциям в данном руководстве. Падение или опрокидывание может привести к травме или повреждению.
• Убедитесь в том, что установка выполнена безопасно и надежно. Также периодически проводите проверку безопасности. Песоблюдение этого указания может привести к падению устройств и получению травмы.
• Всегда фиксируйте кабель колонки к стене или аналогичным образом. Если вы задепете кабель ногой или рукой, колонки могут упасть или перевернуться, что приведет к пеисправностям или травмам.

Не разбирать

- Не разбирайте аппарат и не изменяйте его конструкцию. Несоблюдение этого указания может привести к пожару, поражепило электрическим током, травмам или неисправностям.

Беречь от воды

- Не допускайте попадания аппарата под дождь, не пользуйтесь им рядом с водой, в условиях сырости или повышенной влажности. Не ставьте на аппарат какие-либо емкости с жидкостью (например, вазы, бутылки или стаканы), которая может пролиться и попасть в отверстия, а также не пользуйтесь аппаратом там, где на него может попасть вода. Попадание жидкости, например воды, внутрь аппарата может стать причиной пожара, поражения электрическим током или неисправности.

Беречь от огня

- Не размещайте горящие предметы или источники открытого огня рядом с аппаратом, поскольку это может привести к возгоранию.

Обращение с аппаратом

- Не ропяйте и не подвергайте аппарат сильному физическому воздействию. Несоблюдение этого указания может привести к поражению электрическим током, пожару или неисправностям.

ВНИМАНИЕ

Данная информация предупреждает о риске получения травмы.

Установка

• Не устанавливайте аппарат в местах, где он может контактировать с коррозионными газами или соленым воздухом, либо в местах с чрезмерным количеством дыма или пара. Это может стать причиной неисправности.
• Не рекомендуется находиться в непосредственной близости от аппарата во время стихийных бедствий, например землетрясений. Поскольку аппарат может перевернуться или упасть и причинить травму, быстро отойдите от аппарата и перейдите в безопасное место.
• Транспортировать или перемещать аппарат всегда должны не менее двух человек. Попытка поднять аппарат самостоятельно может привести к повреждению спины или другой травме либо вызвать повреждение самого аппарата.
  • Перед перемещением аппарата отсоедините все подключенные кабели. Несоблюдение этого указания может привести к повреждению кабелей или привести к падению вас или кого-либо еще.

Потеря слуха

• Не используйте аппарат в течение длительного периода времени с высоким или пекомфортным уровнем громкости, поскольку это может привести к необратимой потере слуха. При ухудшении слуха или звоне в ушах обратитесь к врачу.
• Перед подключением аппарата к другим устройствам отключите их питание. В противном случае это может привести к потере слуха, поражению электрическим током или повреждению устройства.

Обращение с аппаратом

• Не вставляйте руку или пальцы в порт фазоинвертора (отверстие сзади) на данном аппарате. Несоблюдение этого указания может привести к травме.
• Не вставляйте посторонние предметы, например, металл или бумагу, в порт фазоинвертора (отверстие сзади) на данном аппарате. Пособлюдение этого указания может привести к поражению электрическим током или неисправностям.
  • Храните мелкие детали в недоступном для маленьких детей месте. Дети могут случайно проглотить их.

- Запрещается: - вставать или садиться на оборудование; - ставить на оборудование тяжелые предметы; - применять избыточную силу к входным разъемам и т.д., - опираться на оборудование. Несоблюдение этого указания может привести к травмам или повреждению оборудования.

- Не тяпите за подключенные кабели. Это может привести к травмам или повреждению аппарата вследствие его падения. - Не используйте аппарат, если звук искажен. Длительное использование в таком состоянии может вызвать перегрев и привести к пожару.

- При выборе усилителя или приемника для использования совместно с данным аппаратом проверьте уровень выходного сигнала на усилителе или приемнике, он должен быть в пределах допустимого уровня входного сигнала данного аппарата (см. стр. 66). Если выходная мощность выше допустимой мощности, это может вызвать пожар или неисправность.

УВЕДОМЛЕНИЕ

Указания, которые необходимо соблюдать во избежание неисправности, повреждения или нарушения работы изделия, а также потери данных.

Установка

- Не используйте этот аппарат в месте, которое подвержено воздействию прямого солнечного света, которое может слишком сильно нагреться (например, рядом с обогревателем) или охладиться либо которое подвержено слишком сильному воздействию пыли или вибрации. Это может привести к деформации панели аппарата, вызвать неисправности внутренних компонентов или стать причиной нестабильной работы.

Подключения

- При подключении внешних устройств обязательно внимательно прочитайте руководство для каждого устройства и подключите их в соответствии с инструкциями. Неправильное подключение аппарата, нарушающее инструкции, может привести к его неправильной работе.

Обращение с аппаратом

- Не ставьте на этот аппарат виниловые, пластмассовые и резиновые предметы. Это может стать причиной деформации или выцветания панели аппарата.

Техническое обслуживание

- При резком изменении температуры или влажности есть вероятность образования капелек (конденсата) на поверхности аппарата. При образовании капелек воды немедленно сотрите их мягкой ткапью. Если оставить капельки воды на аппарате, они могут впитаться в деревянные детали и вызвать деформацию. - Для чистки аппарата пользуйтесь мягкой сухой ткапью. Использование химикатов, таких как бензин или разбавитель, моющих средств или тканей для химической чистки может привести к деформации или обеспечиванию.

Колонки

- Не прикасайтесь к диафрагме. Несоблюдение этого указания может привести к повреждению диафрагмы.

В колонках аппарата используются магниты. Не располагайте предметы, чувствительные к магнитному полю, например, телевизоры с кинескопом, часы, кредитные карты, дискеты и т.д., на аппарате или рядом с ним.

Информация

Функции в составе аппарата

• Колонки не делятся на правую и левую.
• Из порта фазоинвертора может выходить воздух. Это не является неисправностью. Это часто происходит при воспроизведении музыки с насыщенными низкими частотами.

О содержании этого руководства

• Руководство предназначено для пользователей данного аппарата.
• В данном руководстве используются следующие сигнальные слова для обозначения важной информации.

ПРЕДУПРЕЖДЕНИЕ

Данная информация предупреждает о риске гибели или получения серьезных травм.

ВНИМАНИЕ

Данная информация предупреждает о риске получения травмы.

УВЕДОМЛЕНИЕ

Указания, которые необходимо соблюдать во избежание неисправности, повреждения или нарушения работы изделия, потери данных, а также с целью защиты окружающей среды.

ПРИМЕЧАНИЕ

Данный раздел содержит инструкции, сведения об ограничениях функций и дополнительную информацию, которая может быть полезна.

• Иллюстрации и спимки экранов в данном руководстве приведены только в качестве примеров.
• Названия компаний и изделий в данном руководстве являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Утилизация или передача данного изделия кому-либо другому

• В случае передачи данного изделия кому-либо другому обязательно приложите данный документ и все прилагаемые аксессуары.
• При утилизации данного изделия и прилагаемых к нему аксессуаров соблюдайте инструкции по утилизации, установленные местными органами управления.

Сведения о фирменной табличке продукта

Помер модели, серийный номер, требования к источнику питания и пр. указаны на табличке с названием изделия в нижней части устройства или рядом с ней. Запишите серийный номер в расположенном ниже поле и сохраните данное руководство как подтверждение покупки; это поможет идентифицировать принадлежность устройства в случае кражи.

Номер модели.

Серийный номер.

Содержание

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ .....59

Функции 61

Частотная характеристика....61

Принадлежности ....61

Названия компонентов 62

Настройка колонок....62

Крепление решетки ....64

Подключение к усилителю....65

Технические характеристики .....66

Функции

• Трехнаправленная акустическая система с фазоинвертором
• Имеет «Harmonious Diaphragm (Гармоническая диафрагма)»
• Оснащена функцией «R.S. (Resonance Suppression) Chambers», которая подавляет нежелательный резонанс, возникающий позади диафрагмы
• Оснащена функцией «Acoustic Absorber», которая эффективно подавляет стоячие волны внутри корпуса
• Имеет разъем «Twisted Flare Port»

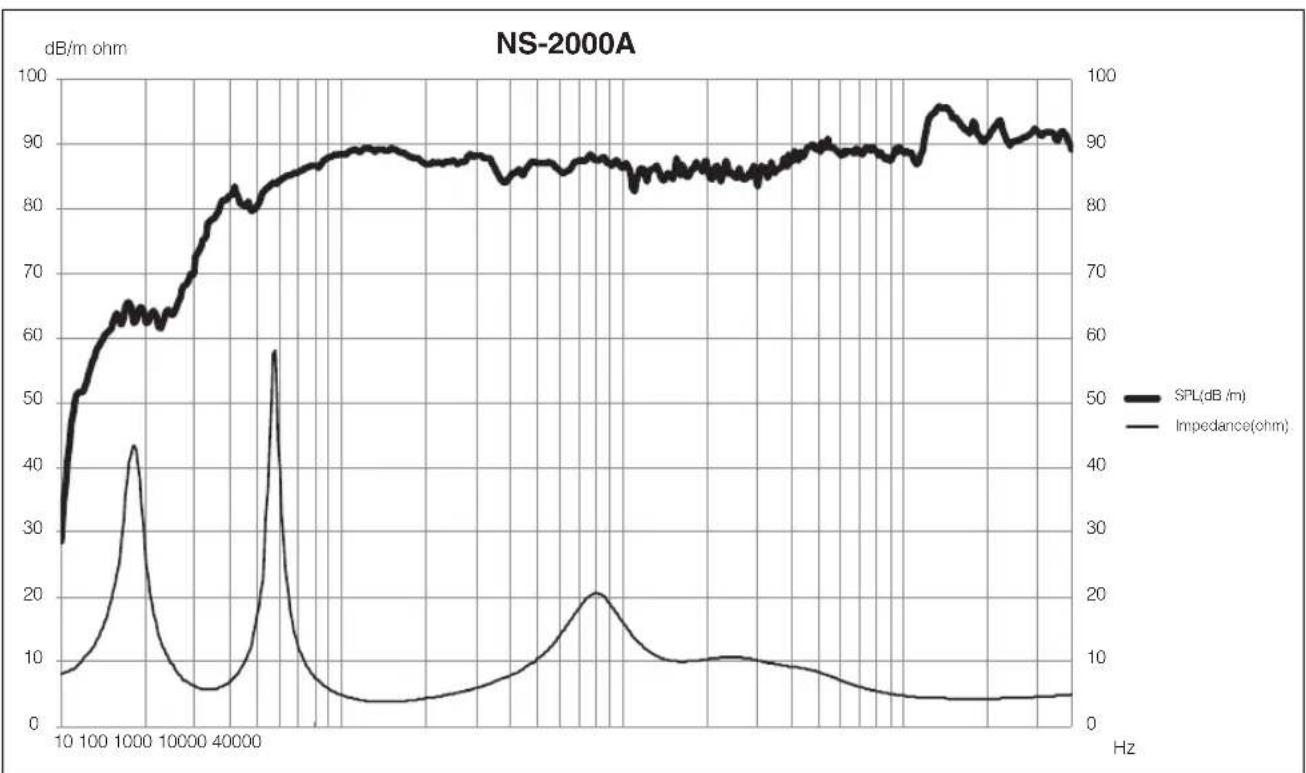

Частотная характеристика

Принадлежности

Проверьте наличие в комплекте всех принадлежностей.

Названия компонентов

Разъем Twisted Flare Port (порт фазоинвертора)
Входные разъемы
Вид спереди Вид сзади

Настройка колонок

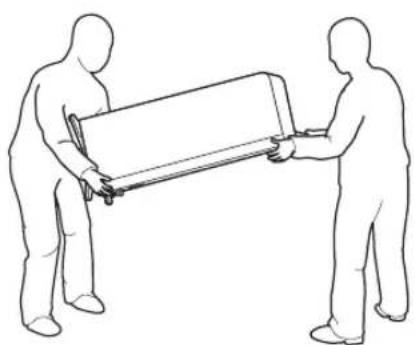

Распаковывать и переносить аппарат должны минимум два человека.

В противном случае аппарат может упасть или перевернуться и стать причиной травмы.

УВЕДОМЛЕНИЕ

• Не прикасайтесь к диафрагмам на передней стороне. В противном случае они могут быть повреждены.
• Данный аппарат оснащен немагнитным экраном. Расположение аппарата слишком близко к кинескопному телевизору может вызвать искажение цвета или другие помехи. В этом случае переместите колонки подальше от телевизора.

Использование в качестве 2-канальных стереоколонок

Стереофоническое звучание будет лучше, если колонки расположены слегка под углом относительно слушателя.

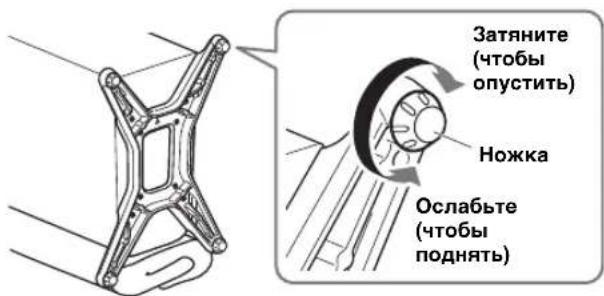

■ Регулировка ножек

Затяните (чтобы опустить) Ножка Ослабьте (чтобы поднять)

Данный аппарат поставляется производителем с установленными на нижней стороне ножками.

Ножки можно отрегулировать. Точная регулировка высоты аппарата позволяет предотвратить его раскачивание в месте настройки. Будьте внимательны, если ослабить ножку слишком сильно, она может отвалиться, что может вызвать опрокидывание аппарата.

- Использование аппарата с прилагаемыми стержнями

Если аппарат устанавливается на толстом ковре и т.д., прилагаемые стержни помогут улучшить устойчивость и качество звучания. В этом случае установите стержни следующим образом.

1

ВНИМАНИЕ

- Настраивать и перемещать аппарат должны минимум два человека. В противном случае аппарат может упасть или перевернуться и стать причиной травмы.

1 Расположите колонку на полу задней стороной вниз.

Разложите одеяла или подушки, чтобы предотвратить появление царапин.

2 Ослабьте ножку, чтобы снять ее, затем вкрутите стержень в резьбовое отверстие для ножки.

3 После установки четырех стержней расположите колонку в месте настройки. Если аппарат качается, поверните стержни и отрегулируйте их, чтобы аппарат не качался.

Ножка

ВНИМАНИЕ

- Будьте осторожны, если ослабить стержни слишком сильно, они могут выпасть.

- Чтобы наклонить аппарат для настройки его положения, необходимо участие не менее двух человек, чтобы аппарат не перевернулся. В противном случае аппарат может перевернуться и стать причиной травмы или повреждения.

2

Стержень

3

УВЕДОМЛЕНИЕ

• Если при перемещении концы стержней касаются пола, они могут его поцарапать. Будьте осторожны при установке или перемещении колонки.
• Если стержни установлены, будьте осторожны, чтобы не поцарапать пол.
• Из-за большого веса аппарата на полу или ковре могут остаться следы.

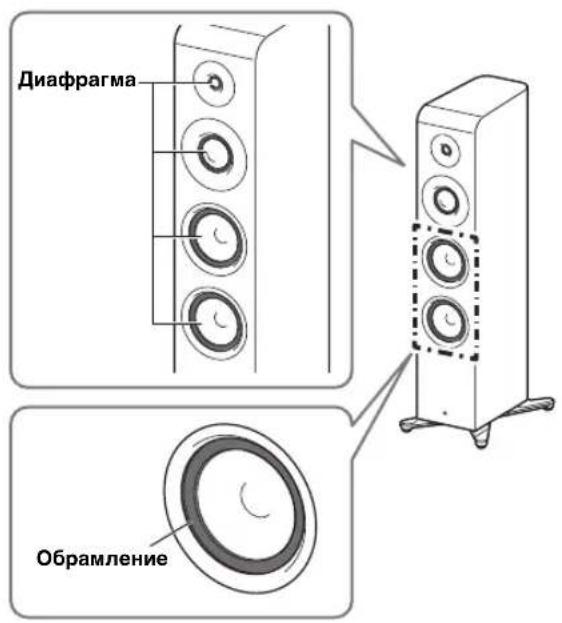

Диафрагма Обрамление

ПРИМЕЧАНИЕ

• Диафрагмы всех высокочастотных, среднечастотных и низкочастотных динамиков данного аппарата содержат натуральный материал, хвойное дерево. Поэтому волокна и мелкие щепки в материале могут быть видны на поверхности диафрагмы. Это является свойством натурального материала, а не дефектом, и не влияет на качество.
• Для обрамления, поддерживающего диафрагму низкочастотного динамика, используется особый тип резины, который был тщательно отобран для оптимизации качества звучания. В редких случаях эта резина может приобретать не совсем белый цвет. Такое изменение цвета не является причиной для беспокойства, это просто результат поверхностной обработки резинового компонента, который не имеет отрицательного влияния на производительность.

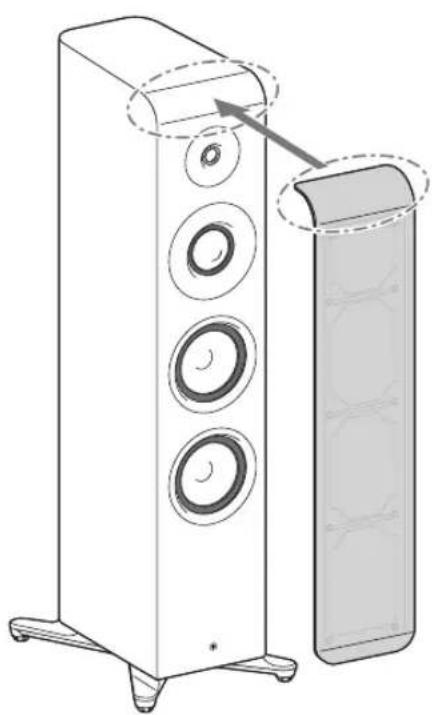

Крепление решетки

Данный аппарат и решетка упакованы отдельно. На задней стороне решетки расположен магнит. Решетку можно прикрепить, совместив се изогнутую часть с изогнутой поверхностью спереди в верхней части аппарата.

• Убедитесь, что решетка надежно прикреплена к аппарату. Если она отвалится от аппарата из-за вибраций и т.д., это может привести к повреждению или неисправностям.
• Не прикасайтесь к диафрагмам на передней стороне и не прилагайте к ним избыточные усилия. В противном случае звук может искажаться или это може привести к неисправностям.
• Не нажимайте на полотно решетки колонки и не прилагайте к нему избыточные усилия. В противном случае оно может быть повреждено.
• На задней стороне решетки расположены магниты для крепления к аппарату. Храните отсоединенную решетку вдали от предметов (кинескопных телевизоров, часов, магнитных карт и т.д.), на которые могут повлиять магниты

Подключение к усилителю

Перед выполнением подключений убедитесь, что усилитель выключен.

■ Подключения

15 MM

Удалите фрагмент изоляции на каждом конце кабелей.

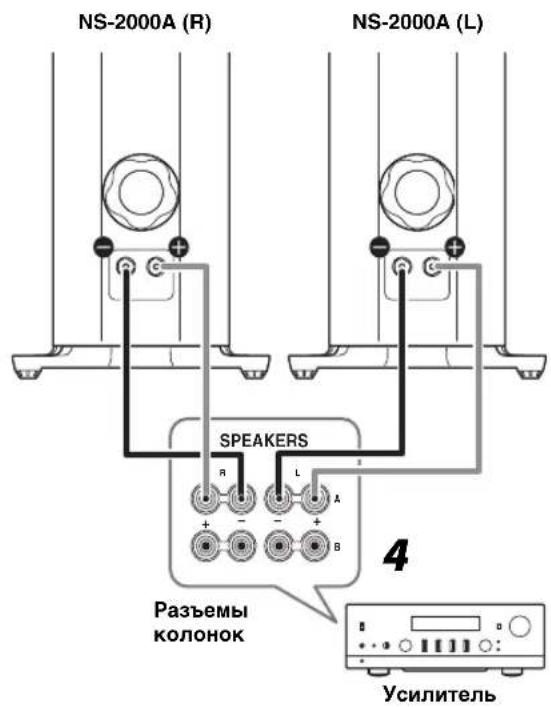

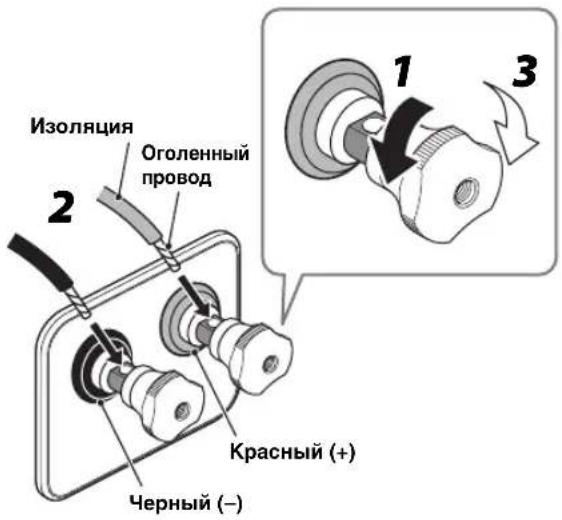

■ Подключение кабелей колонок

Изоляция Оголенный провод 1 2 Красный (+) Черный (–) 3

NS-2000A (R) NS-2000A (L) SPEAKERS R L A + - + B 4 Разъемы колонок Усилитель

Используйте имеющийся в продаже кабель колонки.

Толщина и материал кабеля колонки влияет на качество звучания. Рекомендуется приобрести высококачественный кабель колонки, чтобы максимально увеличить производительность аппарата.

1 Поверните ручки входных разъемов на задней стороне аппарата против часовой стрелки, чтобы ослабить их.

ВНИМАНИЕ

- Если ручка входного разъема полностью ослаблена, она отпадет. Храните снятые ручки в недоступном для маленьких детей месте, иначе они могут их случайно проглотить.

2 Вставьте оголенную часть провода в отверстие во входном разъеме.

ПРИМЕЧАНИЕ

• Диаметр отверстия в разъеме для кабеля колонки: 6,0 мм
- Не вставляйте в отверстие участок с изоляционным покрытием. В противном случае звук может не воспроизводиться.

3 Поверните ручки входных разъемов по часовой стрелке, чтобы затянуть их и зафиксировать кабели.

Убедитесь, что сердечник кабеля не выступает из отверстия.

4 Подсоедините кабели колонок к разъемам L (левый) и R (правый) на усилителе.

ПРИМЕЧАНИЕ

• Красный разъем на данном аппарате является положительным (+), а черный разъем – отрицательным (−).
• Если подключение колонки выполнено с обратной полярностью, звук будет неестественным.

УВЕДОМЛЕНИЕ

• Будьте осторожны, не допускайте контакта оголенных проводов положительного (+) и отрицательного (−) кабелей колонок друг с другом или с металлическими деталями. В противном случае колонки могут быть повреждены.
• Прикрепите кабели колонок к стене и т.д. В противном случае можно задеть за кабели рукой или ногой, что приведет к опрокидыванию аппарата.
• Колонки могут быть повреждены, если регуляторы эквалайзера или тембра на усилителе (BASS, TREBLE и т.д.) установлены на максимальный уровень и выводят звук с высокой громкостью, а также если определенные сигналы (вуки от прокручивания магнитофонной ленты вперед или касания излы проигрывателя поверхности диска, конкретные частоты от генератора сигналов и синусоидальные волны, а также аналогичные сигналы) постоянно присутствуют на входе, поэтому следует избегать подобных ситуаций.

ПРИМЕЧАНИЕ

• При использовании усилителя с номинальной выходной мощностью выше номинальной входной мощности колонки будьте внимательны, никогда не превышайте максимальную входную мощность колонки.
• См. руководство пользователя, прилагаемое к усилителю или приемнику.

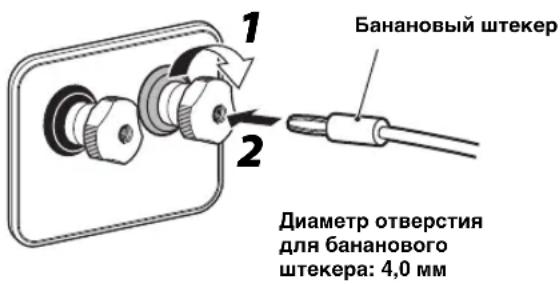

■ При использовании бананового штекера

1 Банановый штекер 2 Диаметр отверстия для бананового штекера: 4,0 мм

1 Поверните ручку входного разъема по часовой стрелке, чтобы плотно ее затянуть.
2 Вставьте банановый штекер в отверстие в ручке входного разъема.

Технические характеристики

Тип ....3-направленный фазоинвертор немагнитного экранированного типа

Драйвер

...... Высокочастотный динамик: 3 см, купольный ×1 Среднечастотный динамик: 8 см, купольный ×1 Низкочастотный динамик: 16 см, конусный ×2

Сопротивление ....6 Ω (Минимум 3,5 Ω)

Частотная характеристика .. 34 Гц – 65 кГц (–10 дБ) – 100 кГц (–30 дБ)

Номинальная входная мощность ....60 Вт

Максимальная входная мощность .....200 Вт

Чувствительность .....88 дБ/2,83 В, 1 м

Переходная частота .... 750 Гц/3,5 кГц

Размеры (Ш × В × Г) ....330 × 1124 × 459 мм 330 × 1134 × 459 мм (при использовании стержней)

Bec 34,6 кг

* Не превышайте указанные выше значения входной мощности.
* В содержании данного руководства приведены последние на момент публикации технические характеристики. Для получения последней версии руководства посетите веб-сайт корпорации Yamaha и загрузите файл с руководством.

注意事项
