NS2000A - Altoparlanti YAMAHA - Manuale utente e istruzioni gratuiti

Tipo	Cassa bass-reflex a 3 vie
Altoparlanti acuti	Dome da 3 cm × 1
Altoparlanti medi	Dome da 8 cm × 1
Altoparlanti bassi	Cono da 16 cm × 2
Impedenza nominale	6 Ω (minimo 3,5 Ω)
Risposta in frequenza	34 Hz - 65 kHz (-10 dB), 100 kHz (-30 dB)
Potenza di ingresso nominale	60 W
Potenza di ingresso massima	200 W
Frequenze di crossover	750 Hz / 3,5 kHz
Dimensioni (L × A × P)	330 × 1124 × 459 mm (senza punte), 330 × 1134 × 459 mm (con punte)
Peso	34,6 kg
Schermatura magnetica	No (può influenzare i televisori CRT)
Accessori inclusi	Griglia frontale, punte di stabilizzazione, piedini regolabili, cavi diffusori (non specificati), manuale d'uso
Manutenzione	Pulire con un panno morbido e asciutto; evitare prodotti chimici; non toccare i diaframmi
Installazione	Utilizzare su una superficie stabile; regolare i piedini o le punte per la stabilità; evitare umidità e temperature estreme
Sicurezza	Non smontare; non esporre all'acqua; tenere lontano da fonti di calore; rispettare le potenze ammissibili
Ambiente	Prodotto conforme RAEE; non smaltire con i rifiuti domestici

Domande frequenti - NS2000A YAMAHA

Come installare i diffusori NS2000A?

Posizionare i diffusori su una superficie stabile e piana. Utilizzare i piedini regolabili per livellare e stabilizzare. Opzionalmente, montare le punte fornite avvitandole sotto il diffusore per migliorare la stabilità su moquette. Assicurarsi di essere in due persone per trasportare il diffusore (34,6 kg).

Come montare la griglia frontale?

La griglia è magnetica: allineare la parte curva della griglia con la curvatura della parte superiore del diffusore. Assicurarsi che sia ben fissata. Non toccare i diaframmi e non premere sul tessuto della griglia.

Posso usare questi diffusori vicino a un televisore?

I diffusori NS2000A non sono schermati magneticamente. Tenerli ad almeno 50 cm da un televisore a tubo catodico per evitare distorsioni di colore. I televisori LCD/OLED non sono influenzati.

Quale amplificatore scegliere per questi diffusori?

Scegliere un amplificatore la cui potenza di uscita nominale rientri nell'intervallo di potenza ammissibile del diffusore (60 W nominali, 200 W max). Verificare che l'impedenza dell'amplificatore sia compatibile con 6 Ω. Evitare di superare la potenza massima per non danneggiare gli altoparlanti.

Come collegare i cavi dei diffusori?

Spelare circa 10 mm di filo a ciascuna estremità. Svitare i terminali, inserire la parte spellata nel foro (diametro 6 mm) e riavvitare saldamente. Rispettare la polarità: rosso (+), nero (-). Per le spine a banana, avvitare prima il terminale poi inserire la spina.

Cosa fare in caso di condensa sul diffusore?

Asciugare immediatamente la superficie con un panno morbido e asciutto. La condensa può danneggiare i componenti in legno. Evitare sbalzi bruschi di temperatura o umidità.

Si possono toccare gli altoparlanti?

Non toccare mai i diaframmi (sospensione e cono) perché sono fragili. Qualsiasi pressione può deformarli e alterare la qualità del suono. Le fibre di abete visibili sui diaframmi sono normali.

Come pulire i diffusori?

Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti chimici (benzina, diluente) né panni imbevuti, poiché potrebbero scolorire o deformare la custodia. Per la griglia, spolverare delicatamente.

Quali sono le impostazioni di equalizzazione consigliate?

Evitare di portare al massimo i controlli di tono (Bassi/Alti) o l'equalizzatore, poiché ciò potrebbe danneggiare gli altoparlanti. Utilizzare impostazioni moderate per un suono equilibrato.

Cosa fare in caso di anomalia (odore, fumo, suono anomalo)?

Spegnere immediatamente tutti gli amplificatori e ricevitori. Scollegare i diffusori e contattare un tecnico Yamaha autorizzato. Non utilizzare l'apparecchio finché non è stato ispezionato.

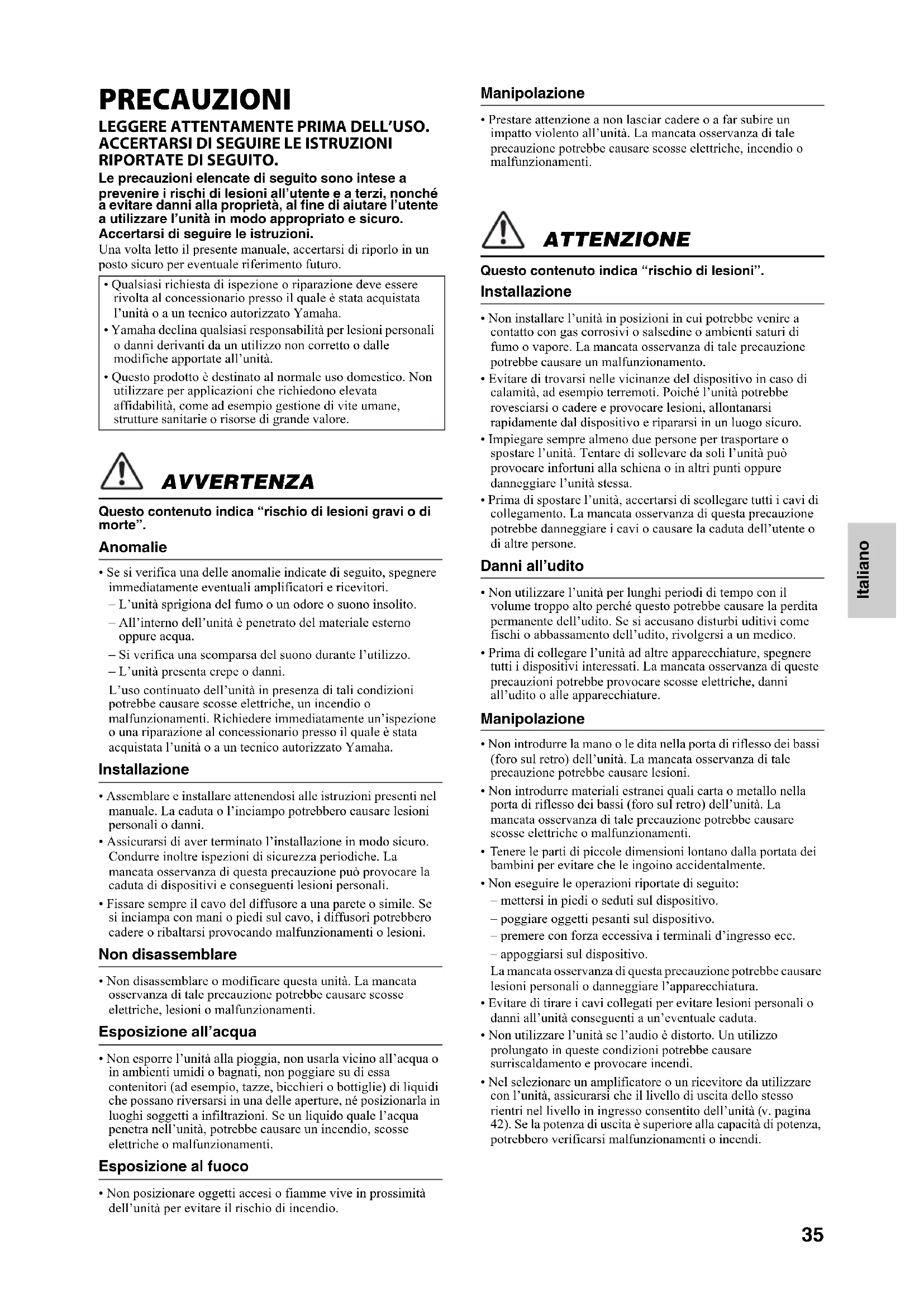

MANUALE UTENTE NS2000A YAMAHA

Manuale di istruzioni

Le precauzioni elencate di seguito sono intese a prevenire i rischi di lesioni all'utente e a terzi, nonché a evitare danni alla proprietà, al fine di aiutare l'utente a utilizzare l'unità in modo appropriato e sicuro.

Accertarsi di seguire le istruzioni.

Una volta letto il presente manuale, accertarsi di riporlo in un posto sicuro per eventuale riferimento futuro.

• Qualsiasi richiesta di ispezione o riparazione deve essere rivolta al concessionario presso il quale è stata acquistata l'unità o a un tecnico autorizzato Yamaha.
• Yamaha declina qualsiasi responsabilità per lesioni personali o danni derivanti da un utilizzo non corretto o dalle modifiche apportate all'unità.
• Questo prodotto è destinato al normale uso domestico. Non utilizzare per applicazioni che richiedono elevata affidabilità, come ad esempio gestione di vite umane, strutture sanitarie o risorse di grande valore.

AVVERTENZA

Questo contenuto indica “rischio di lesioni gravi o di morte”.

Anomalie

• Se si verifica una delle anomalie indicate di seguito, spegnere immediatamente eventuali amplificatori e ricevitori.
  – L'unità sprigiona del fumo o un odore o suono insolito.
• All'interno dell'unità è penetrato del materiale esterno oppure acqua.
• Si verifica una scomparsa del suono durante l'utilizzo.
  L'unità presenta crepe o danni.
  L'uso continuato dell'unità in presenza di tali condizioni potrebbe causare scosse elettriche, un incendio o malfunzionamenti. Richiedere immediatamente un'ispezione o una riparazione al concessionario presso il quale è stata acquistata l'unità o a un tecnico autorizzato Yamaha.

Installazione

• Assemblare e installare attenendosi alle istruzioni presenti nel manuale. La caduta o l'inciampo potrebbero causare lesioni personali o danni.
• Assicurarsi di aver terminato l'installazione in modo sicuro. Condurre inoltre ispezioni di sicurezza periodiche. La mancata osservanza di questa precauzione può provocare la caduta di dispositivi e conseguenti lesioni personali.
• Fissare sempre il cavo del diffusore a una parete o simile. Se si inciampa con mani o piedi sul cavo, i diffusori potrebbero cadere o ribaltarsi provocando malfunzionamenti o lesioni.

Non disassemblare

• Non disassemblare o modificare questa unità. La mancata osservanza di tale precauzione potrebbe causare scosse elettriche, lesioni o malfunzionamenti.

Esposizione all'acqua

• Non esporre l'unità alla pioggia, non usarla vicino all'acqua o in ambienti umidi o bagnati, non poggiare su di essa contenitori (ad esempio, tazze, bicchieri o bottiglie) di liquidi che possano riversarsi in una delle aperture, né posizionarla in luoghi soggetti a infiltrazioni. Se un liquido quale l'acqua penetra nell'unità, potrebbe causare un incendio, scosse elettriche o malfunzionamenti.

Esposizione al fuoco

- Non posizionare oggetti accesi o fiamme vive in prossimità dell'unità per evitare il rischio di incendio.

Manipolazione

- Prestare attenzione a non lasciar cadere o a far subire un impatto violento all'unità. La mancata osservanza di tale precauzione potrebbe causare scosse elettriche, incendio o malfunzionamenti.

ATTENZIONE

Questo contenuto indica “rischio di lesioni”. Installazione

• Non installare l'unità in posizioni in cui potrebbe venire a contatto con gas corrosivi o salsedine o ambienti saturi di fumo o vapore. La mancata osservanza di tale precauzione potrebbe causare un malfunzionamento.
• Evitare di trovarsi nelle vicinanze del dispositivo in caso di calamità, ad esempio terremoti. Poiché l'unità potrebbe rovesciarsi o cadere e provocare lesioni, allontanarsi rapidamente dal dispositivo e ripararsi in un luogo sicuro.
• Impiegare sempre almeno due persone per trasportare o spostare l'unità. Tentare di sollevare da soli l'unità può provocare infortuni alla schiena o in altri punti oppure danneggiare l'unità stessa.
• Prima di spostare l'unità, accertarsi di scollegare tutti i cavi di collegamento. La mancata osservanza di questa precauzione potrebbe danneggiare i cavi o causare la caduta dell'utente o di altre persone.

Danni all'udito

• Non utilizzare l'unità per lunghi periodi di tempo con il volume troppo alto perché questo potrebbe causare la perdita permanente dell'udito. Se si accusano disturbi uditivi come fischi o abbassamento dell'udito, rivolgersi a un medico.
• Prima di collegare l'unità ad altre apparecchiature, spegnere tutti i dispositivi interessati. La mancata osservanza di queste precauzioni potrebbe provocare scosse elettriche, danni all'udito o alle apparecchiature.

Manipolazione

• Non introdurre la mano o le dita nella porta di riflesso dei bassi (foro sul retro) dell'unità. La mancata osservanza di tale precauzione potrebbe causare lesioni.
• Non introdurre materiali estranei quali carta o metallo nella porta di riflesso dei bassi (foro sul retro) dell'unità. La mancata osservanza di tale precauzione potrebbe causare scosse elettriche o malfunzionamenti.
• Tenere le parti di piccole dimensioni lontano dalla portata dei bambini per evitare che le ingoino accidentalmente.
• Non eseguire le operazioni riportate di seguito:
  – mettersi in piedi o seduti sul dispositivo.
• poggiare oggetti pesanti sul dispositivo.
• premere con forza eccessiva i terminali d'ingresso ecc.
• appoggiarsi sul dispositivo.
  La mancata osservanza di questa precauzione potrebbe causare lesioni personali o danneggiare l'apparecchiatura.
• Evitare di tirare i cavi collegati per evitare lesioni personali o danni all'unità conseguenti a un'eventuale caduta.
• Non utilizzare l'unità se l'audio è distorto. Un utilizzo prolungato in queste condizioni potrebbe causare surriscaldamento e provocare incendi.
• Nel selezionare un amplificatore o un ricevitore da utilizzare con l'unità, assicurarsi che il livello di uscita dello stesso rientri nel livello in ingresso consentito dell'unità (v. pagina 42). Se la potenza di uscita è superiore alla capacità di potenza, potrebbero verificarsi malfunzionamenti o incendi.

AVVISO

Indica punti da osservare per evitare il guasto del prodotto, danni o malfunzionamento e perdita di dati.

Installazione

- Non utilizzare l'unità in luoghi esposti alla luce diretta del sole, a temperature troppo basse o troppo alte (ad es. in prossimità di un termosifone), oppure esposti a polvere o a vibrazioni. La mancata osservanza di questa precauzione può causare la deformazione del pannello dell'unità, il malfunzionamento dei componenti interni o rendere instabile il funzionamento.

Collegamenti

- Se si collegano unità esterne, accertarsi di leggere a fondo il manuale di ciascuna unità e di collegarle seguendo le istruzioni.

La mancata osservanza delle istruzioni potrebbe causare malfunzionamenti dell'unità.

Manipolazione

- Non collocare oggetti in vinile, plastica o gomma sull'unità. La mancata osservanza di questa precauzione potrebbe causare lo scolorimento o deformazione del pannello dell'unità.

Manutenzione

- Se la temperatura o l'umidità cambiano drasticamente, vi è la possibilità che si formino delle goccioline d'acqua (condensa) sulla superficie dell'unità. In questo caso, rimuovere immediatamente le goccioline con un panno morbido. In caso contrario, le goccioline potrebbero venire assorbite dalle parti in legno causando deformazioni.

- Pulire l'unità con un panno morbido e asciutto. L'utilizzo di agenti chimici quali benzina o un solvente, prodotti per la pulizia o panni trattati chimicamente potrebbero causare scoloramento o deformazione.

Diffusori

- Non toccare il diaframma. La mancata osservanza di questa precauzione potrebbe danneggiare il diaframma.

I diffusori dell'unità utilizzano magneti. Non collocare oggetti sensibili al magnetismo, quali televisori a tubo catodico, orologi, carte di credito, floppy disk ecc. sopra o accanto all'unità.

Informazioni

Funzioni incluse nell'unità

• I diffusori non distinguono tra sinistra e destra.
• Può verificarsi la fuoriuscita di aria dalla porta dei bassi riflessi. Ciò non costituisce un malfunzionamento. Il fenomeno si verifica in particolare durante la riproduzione di musica ad alto tasso di basse frequenze.

Informazioni sul contenuto di questo manuale

• Il presente manuale è rivolto agli utenti dell'unità.
• Il presente manuale utilizza i seguenti termini per le informazioni importanti:

AVVERTENZA

Questo contenuto indica “rischio di lesioni gravi o di morte”.

ATTENZIONE

Questo contenuto indica “rischio di lesioni”.

AVVISO

Indica punti da osservare per evitare il guasto del prodotto, danni o malfunzionamento e perdita di dati, oltre a proteggere l'ambiente.

NOTA

Indica note su istruzioni, restrizioni delle funzioni e ulteriori informazioni che potrebbero essere utili.

• Le illustrazioni e le schermate in questo manuale vengono fornite esclusivamente a scopo descrittivo.
• Le denominazioni sociali e i nomi dei prodotti riportati nel manuale sono marchi o marchi registrati delle rispettive società.

Smaltimento o cessione del prodotto

• In caso di cessione del prodotto, assicurarsi di includere il presente documento e tutti gli accessori forniti in dotazione.
• Per smaltire il prodotto e gli accessori inclusi, seguire le relative istruzioni fornite dal comune.

Placca del nome del prodotto

Il numero di modello e quello di serie, i requisiti di alimentazione e altre informazioni del prodotto si trovano sulla piastrina o vicino alla stessa. La piastrina del prodotto si trova nella parte inferiore dell'unità. Annotare il numero di serie nello spazio indicato di seguito e conservare il manuale come documento di comprovazione dell'acquisto; in tal modo, in caso di furto, l'identificazione sarà più semplice.

Numero del modello

Numero di serie

Indice

PRECAUZIONI....35

Caratteristiche....37

Caratteristiche di frequenza....37

Accessori 37

Nomi delle parti ....38

Installazione dei diffusori ....38

Applicazione della griglia ....40

Collegamento all'amplificatore....41

Specifiche....42

Caratteristiche

• Impianto di diffusione a 3 vie con riflesso dei bassi
• Dotato di “Harmonious Diaphragm (Diaframma armonioso)”
• Dotato di “camere R.S. (Resonance Suppression)” che sopprimono la risonanza indesiderata prodotta dietro il diaframma
• Dotato di “Assorbente Acustico” che sopprime con efficacia le onde statiche all'interno dell'involucro
• Dotato di "Twisted Flare Port"

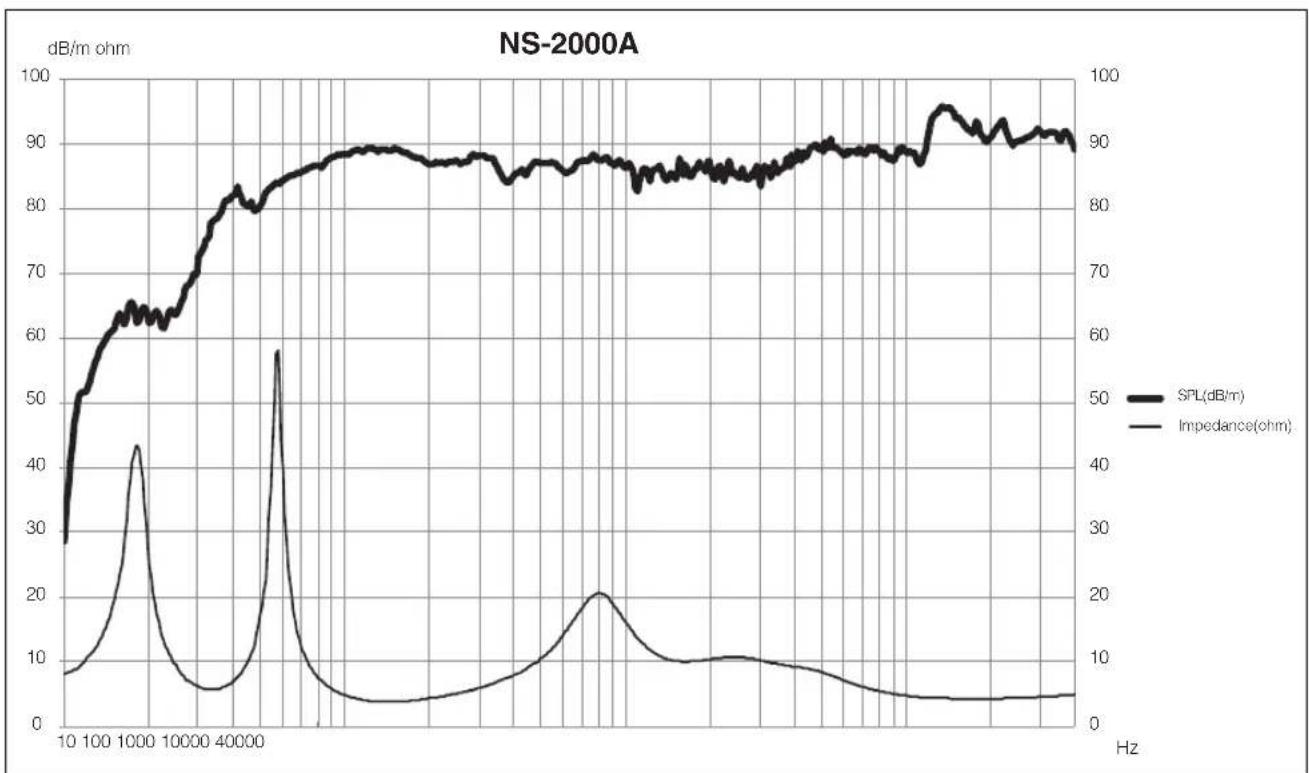

Caratteristiche di frequenza

Accessori

Assicurarsi che siano inclusi tutti gli accessori.

Punzoni (4) Griglia (1)

Twisted Flare Port (porta di riflesso dei bassi)
Terminali d'ingresso

Installazione dei diffusori

Il trasporto dell'unità e l'apertura della confezione richiedono almeno due persone.

In caso contrario, l'unità potrebbe cadere o ribaltarsi causando lesioni.

AVV IS O

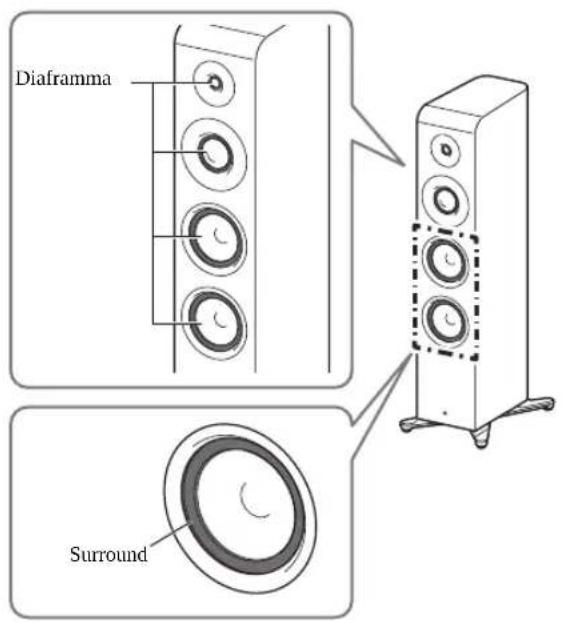

• Assicurarsi di non toccare i diaframmi sul lato anteriore per evitare di danneggiarli.
- L'unità è progettata con una copertura non magnetica. Se si colloca l'unità troppo vicino a un televisore a tubo catodico, potrebbero verificarsi distorsioni ai colori o altre interferenze. In questo caso, allontanare i diffusori dal televisore.

■ Uso come diffusori stereo a 2 canali

Si ottengono immagini stereo migliori quando i diffusori sono leggermente angolati verso la posizione di ascolto.

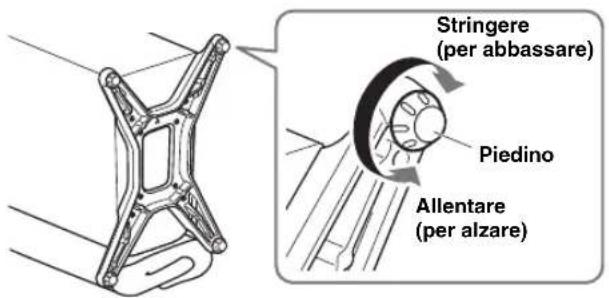

■ Regolazione dei piedini

Stringere (per abbassare) Piedino Allentare (per alzare)

L'unità esce dalla fabbrica con i piedini fissati al fondo. I piedini sono regolabili. Regolare con precisione l'altezza dell'unità per evitare ondulazioni nella posizione d'installazione. Prestare attenzione poiché allentando troppo i piedini, questi potrebbe staccarsi facendo cadere l'unità.

■ Uso dell'unità con i punzoni inclusi

Nell'installare l'unità su un tappetto spesso ecc., installare anche i punzoni inclusi per migliorare la stabilità e la qualità sonora. Per farlo, procedere come segue.

1

- Impiegare sempre almeno due persone per installare o spostare l'unità. In caso contrario, l'unità potrebbe cadere o ribaltarsi causando lesioni.

1 Posizionare il diffusore sul pavimento con il lato posteriore rivolto verso il basso.

Stendere coperte o cuscini per evitare graffi.

2 Allentare il piedino per rimuoverlo e avvitare il punzone nel foro del piedino.

3 Montati i quattro punzoni, collocare il diffusore in posizione d'installazione.

Se l'unità ondeggia, girare i punzoni e regolarli in modo che smetta di ondeggiare.

ATTENZIONE

• Prestare attenzione poiché allentando troppo i punzoni, questi potrebbe staccarsi.
• Inclinare l'unità per installarla richiede almeno due persone in modo che non cada. In caso contrario, l'unità potrebbe ribaltarsi causando danni o lesioni.

AVVISO

• Evitare di graffiare il pavimento trascinando i punzoni. Prestare attenzione nell'installare o spostare il diffusore.
• Installati i punzoni, evitare di graffiare il pavimento.
• Dato il peso dell'unità, potrebbero rimanere segni sul pavimento o sul tappeto.

• I diaframmi di tutti i tweeter, medi e woofer dell'unità includono un materiale naturale chiamato abete rosso. Pertanto, fibre e schegge del materiale potrebbero essere visibili sulla superficie del diaframma. Queste costituiscono caratteristiche comuni del materiale naturale e non sono da considerarsi difetti e non influiscono sulla qualità.
• Il tipo di gomma specifico utilizzato per l'involucro a supporto del woofer stato selezionato attentamente per ottimizzare la qualità sonora. In rari casi, la gomma potrebbe diventare biancastra. Tale infiorescenza gommosa non deve preoccupare ed è semplicemente il risultato dell'emersione in superficie di un componente della gomma, senza influenze negative sulle prestazioni.

Applicazione della griglia

L'unità e la griglia sono confezionati separatamente. Il retro della griglia contiene un magnete. È possibile fissare la griglia allineandone la sezione curva con la superficie curva sul lato anteriore superiore dell'unità.

• Assicurarsi che la griglia sia saldamente fissata all'unità. Qualora dovesse staccarsi dall'unità causa vibrazioni ecc., potrebbe causare danni o malfunzionamenti.
• Non toccare o premere con forza eccessiva i diaframmi sul lato anteriore. In caso contrario, potrebbero verificarsi malfunzionamenti o distorsione del suono.
• Non premere con forza eccessiva la tela della griglia del diffusore per evitare di danneggiarla.
• Ci sono magneti sul retro della griglia dell'unità. Tenere la griglia rimossa lontana da oggetti (televisori a tubo catodico, orologi, schede magnetiche ecc.) che possono essere influenzati dai magneti.

Collegamento all'amplificatore

Prima di effettuare i collegamenti, assicurarsi che l'amplificatore sia spento.

■ Collegamenti

15 mm

Rimuovere una parte di isolamento da ciascuna estremità dei cavi.

Procurarsi un cavo per diffusori disponibile in commercio. Lo spessore e/o il materiale del cavo influisce sulla qualità sonora. Consigliamo di acquistare cavi per diffusori di alta qualità per massimizzare le prestazioni dell'unità.

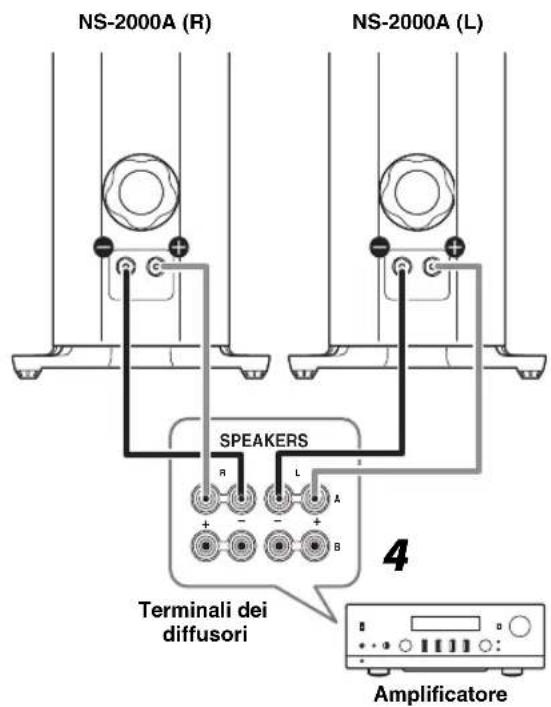

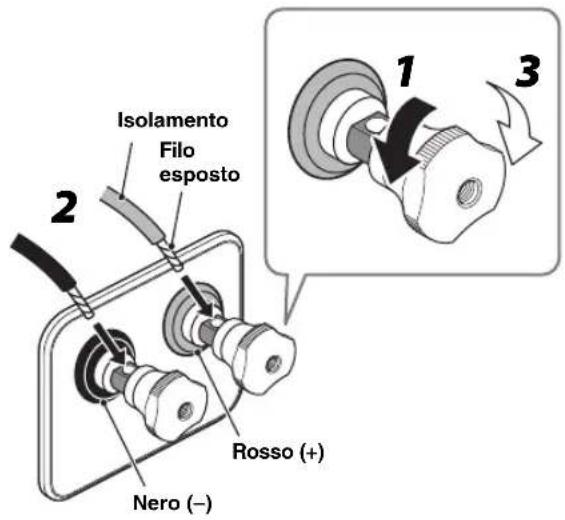

■ Collegamento dei cavi dei diffusori

Isolamento Filo esposto 1 2 3 Rosso (+) Nero (-)

NS-2000A (R) NS-2000A (L) SPEAKERS Terminali dei diffusori 4 Amplificatore

1 Girare in senso antiorario le manopole del terminale d'ingresso sul retro dell'unità per allentarle.

ATTENZIONE

- Allentando completamente la manopola, questa cadrà. Mantenere le manopole rimosse lontano dalla portata dei bambini per evitare che le ingoino accidentalmente.

2 Inserire la sezione di filo scoperto nel foro del terminale d'ingresso.

NOTA

• Diametro del foro nel terminale per inserire il cavo per diffusori: 6,0 mm
• Non inserire la guaina isolante del cavo nel foro. In caso contrario, il suono potrebbe non essere prodotto.

3 Girare in senso orario le manopole per stringerle e fissare i cavi.

Assicurarsi che l'anima del filo non sporga dal foro.

4 Collegare i cavi per i diffusori ai terminali dei diffusori L (sinistro) e R (destro) sull'amplificatore NOTA

• Il terminale rosso dell'unità è positivo (+) e quello nero è negativo (−).
• Se un diffusore viene collegato con polarità invertita, il suono risulterà innaturale.

AVVISO

• Prestare particolare attenzione a non consentire che i fili esposti dei cavi dei diffusori positivo (+) e negativo (−) entrino in contatto tra loro o con altre parti metalliche. In caso contrario, i diffusori potrebbero danneggiarsi.
• Fissare i cavi dei diffusori su una parete ecc. per evitare che mani e piedi vi possano rimanere impigliati e far cadere l'unità.
• Per non danneggiare i diffusori, evitare situazioni quali un equalizzatore o i controlli del tono di un amplificatore (BASS, TREBLE, ecc. - N.d.T. bassi, acuti, ecc.) impostati al massimo e ad alto volume o l'immissione continua di alcuni segnali (suoni da un nastro in avvolgimento rapido o la punta di un giradischi che tocca la superficie del disco, frequenze specifiche da un generatore di scegnale come onde sinusoidali o simili).

NOTA

• Quando si utilizza un amplificatore con una potenza nominale di uscita più elevata della potenza nominale in ingresso del diffusore, va prestata attenzione a non superare l'ingresso massimo del diffusore.
• Consultare il manuale di istruzioni dell'amplificatore o del ricevitore.

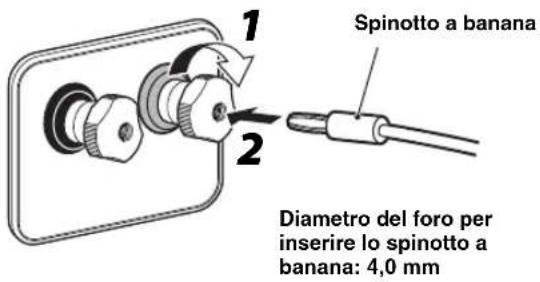

■ Con spinotto a banana

1 2 Spinotto a banana Diametro del foro per inserire lo spinotto a banana: 4,0 mm

1 Girare in senso orario la manopola per stringerla saldamente.
2 Inserire lo spinotto a banana nella manopola del terminale d'ingresso.

Specifiche

Tipo ...... Riflesso dei bassi a 3vie Tipo di schermatura non magnetica

Driver ....Tweeter: Cupola da 3 cm ×1 Medi: Cupola da 8 cm ×1 Woofer: Cono da 16 cm ×2

Impedenza 6 Ω (Minima 3,5 Ω)

Risposta in frequenza.... 34 Hz - 65 kHz (-10 dB) - 100 kHz (-30 dB)

Potenza nominale in ingresso.... 60 W

Potenza massima in ingresso.... 200 W

Sensibilità 88 dB/2,83 V, 1 m

Frequenza di transizione ....750 Hz/3,5 kHz

Dimensioni (L × A × P) ....330 × 1124 × 459 mm 330 × 1134 × 459 mm (quando si usano i punzoni)

Peso 34,6 kg

Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura

Questi simboli sui prodotti, sull'imballaggio e/o sui documenti che li accompagnano, indicano che i prodotti elettrici ed elettronici non devono essere mischiati con i rifiuti generici.

Per il trattamento, il recupero e il riciclaggio appropriato di vecchi prodotti, si prega di portarli ai punti di raccolta designati, in accordo con la legislazione locale.

Smaltendo correttamente questi prodotti si potranno recuperare risorse preziose, oltre a prevenire potenziali effetti negativi sulla salute e l'ambiente che potrebbero sorgere a causa del trattamento improprio dei rifiuti.

Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti, si prega di contattare l'amministrazione comunale locale, il servizio di smaltimento dei rifiuti o il punto vendita dove sono stati acquistati gli articoli.

Per utenti imprenditori dell'Unione europea:

Se si desidera scartare attrezzatura elettrica ed elettronica, si prega di contattare il proprio rivenditore o il proprio fornitore per ulteriori informazioni.

Informazioni sullo smaltimento negli altri Paesi al di fuori dell'Unione europea:

Questi simboli sono validi solamente nell'Unione Europea; se si desidera scartare questi articoli, si prega di contattare le autorità locali o il rivenditore e richiedere informazioni sulla corretta modalità di smaltimento.

PRECAUCIONES

ANTES DE USAR EL PRODUCTO, ASEGÚRESE DE LEER DETENIDAMENTE Y SEGUIR ESTAS INSTRUCCIONES.
