Produkttyp	Lasermätare
Märke	Laserliner
Modell	DistanceCheck
Mått (L x H x D)	36 x 105 x 22 mm
Vikt (med batterier)	75 g
Strömförsörjning	2 st AAA-batterier (LR03) 1,5 V
Laserklass	2 (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Laservåglängd	650 nm
Lasereffekt	< 1 mW
Mätområde (inomhus)	0,05 m - 25 m
Typisk noggrannhet	± 2 mm (upp till 10 m)
Mätfunktioner	Längd, area, volym, kontinuerlig mätning
Mätplan (referens)	Bak eller fram
Automatisk avstängning	Laser: 30 s, Enhet: 3 min
Arbetsförhållanden	0 °C till 40 °C, max 85 % RF, utan kondens
Förvaringsförhållanden	-20 °C till 70 °C, max 80 % RF
Display	LCD-skärm med symboler
Underhåll och rengöring	Mjuk, lätt fuktad trasa, undvik slipande medel
Rekommenderad kalibrering	Var 1-2 år
Säkerhet	Titta inte in i laserstrålen, förvara utom räckhåll för barn
Återvinning	Apparat, batterier och förpackning: separat återvinning (WEEE)

Vanliga frågor - DistanceCheck Laserliner

Hur tänder jag på och mäter med lasermätaren Laserliner DistanceCheck?

Tryck på PÅ-knappen för att starta enheten. Lasern aktiveras. Rikta mot målet och tryck igen för att utföra mätningen. Resultatet visas på displayen. För att stänga av, håll PÅ-knappen intryckt i några sekunder eller vänta på automatisk avstängning (3 min).

Hur byter jag batterierna i DistanceCheck?

Öppna batterifacket på enhetens baksida. Sätt i 2 st AAA-batterier (LR03) 1,5 V med rätt polaritet (+/-). Stäng facket. Byt batterier när batterisymbolen blinkar.

Vad gör jag om mätningen verkar felaktig?

Kontrollera att målytan är slät och reflekterande (undvik mattor, gardiner). Se till att enheten är i rumstemperatur och att laserstrålen inte blockeras. Om avvikelsen kvarstår, utför kalibrering var 1-2 år.

Vad är mätområdet och noggrannheten?

Mätområdet inomhus är 0,05 m till 25 m. Den typiska noggrannheten är ±2 mm upp till 10 m under goda förhållanden (reflekterande yta, rumstemperatur).

Är det säkert att titta på lasern?

Nej, lasern är av klass 2 (<1 mW). Titta aldrig direkt in i strålen eller reflektioner. Rikta inte lasern mot ögonen. Vid exponering, blunda och vrid bort huvudet.

Hur rengör jag lasermätaren?

Använd en mjuk, lätt fuktad trasa. Använd inte rengöringsmedel, lösningsmedel eller slipande material. Vatten får inte tränga in i höljet.

Hur ändrar jag mätplan (referens)?

Tryck på avsedd knapp för att växla mellan referens baktill (enhetens bakkant) och referens framtill (framkant). Motsvarande ikon visas på displayen.

Kan jag använda lasermätaren utomhus?

Ja, men med begränsningar. Användningen är begränsad vid starkt solljus. Regn, dimma och snö kan påverka mätningarna. Undvik även kraftiga vibrationer.

Hur utför jag en area- eller volymmätning?

Tryck på funktionsknappen för att välja läge Area (fyrkantsikon) eller Volym (kubikon). Utför två (area) eller tre (volym) längdmätningar. Enheten beräknar automatiskt resultatet.

Var kan jag ladda ner den fullständiga manualen?

Den fullständiga manualen (76 sidor, PDF-format) finns att ladda ner gratis på webbplatsen notice-facile.com eller på tillverkarens webbplats genom att skanna medföljande QR-kod.

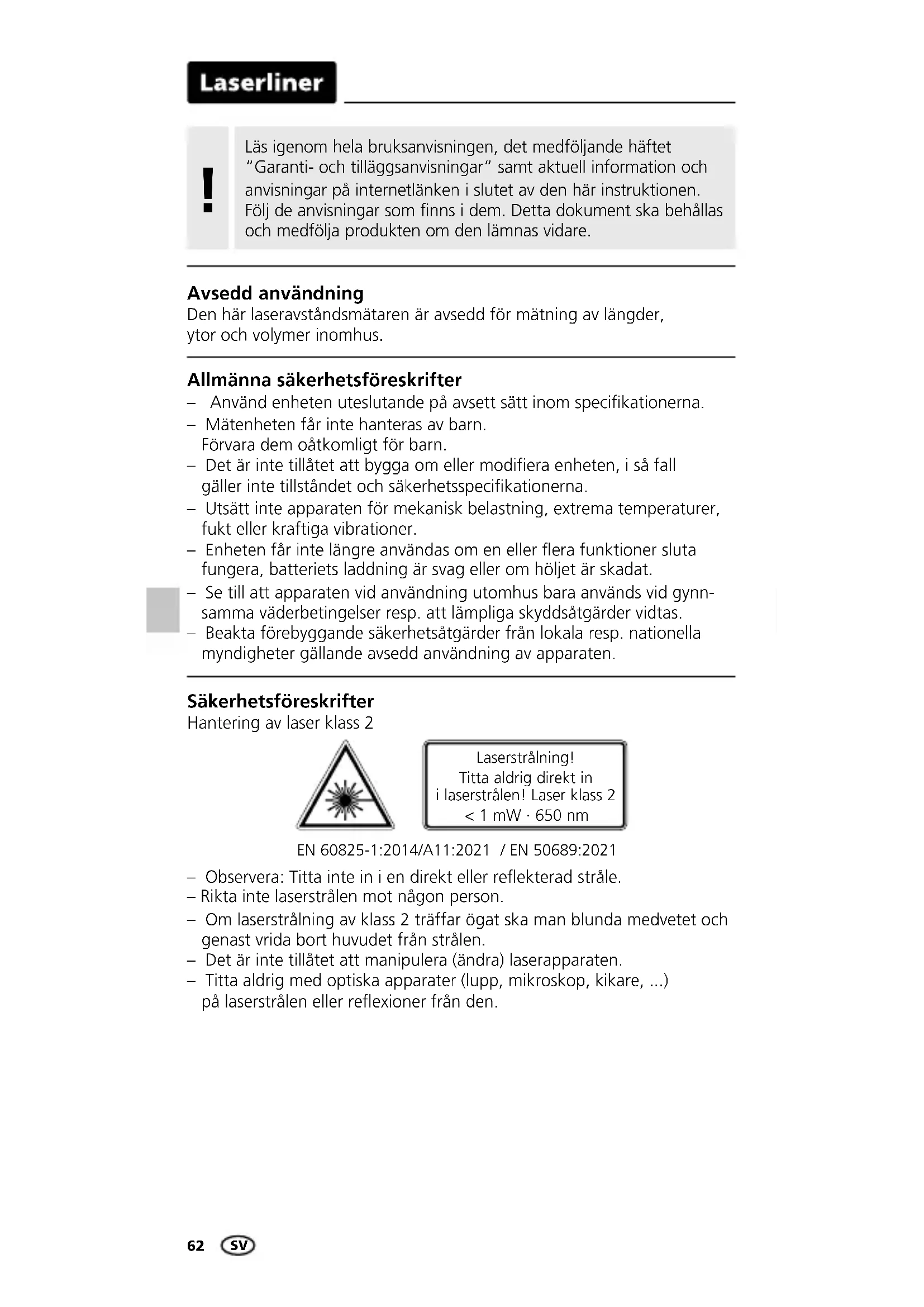

BRUKSANVISNING DistanceCheck Laserliner

Läsigenom hela bruksanvisingen, det medfoljande haftet "Garanti- och tillaggsanvisinger" samt aktuell information och anvisinger på internetlänken i slutet av den här instruktionen. Följ de anvisinger som finns i dem. Detta dokument ska behållas och medfoljaprodukten om den lämnas vidare.

Avsedd användning

Den har laseravstandsmataren ar avsedd for matning av langder, ytor och volymer inomhus.

• Användenheten uteslutande på avsett satt inom specifikationerna.
• Matenheten fär inte hanteras av barn. Forvara dem ötkomligt for barn.
• Det ar inte tillåtet att bygga om eller modificera,enheten,i sa fall gäller inte tillständet och sakerhetsspecifikationerna.
• Utsatt inte apparaten for mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Enheten fär inte langre användas om en eller flera funktioner sluta fungera, batteriets laddning ar svag erer om höljet ar skadat.
• Se till att apparaten vid användning utomhus bara används vid gynn-samma vaderbetingelser resp. att lampliga skyddsätgärder vidtas.
• Beakta forebyggande sakerhetsatgarder fran lokala resp. nationella myndigheter gallande avsedd anvanding av apparaten.

Sakerhetsforeskrifter

-Observera:Titta inte in i en direkt ell reflekterad strale.
Riktainte laserstralenmotnagonperson.
- Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet fran strålen.
- Det ar inte tillatet att manipulera (andra) laserapparaten.
- Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstralen eller reflexioner frän den.

Sakerhetsforeskrifter

Kontakt med elektromagnetisk strålning

• Matapparaten uppyller foreskrifter och gransvarden for elektromagnetisk kompatilitet i enlight med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsninger, t.ex. på sjukhus, flygplan, bensinstationer eller i narheten av personer med pacemaker ska beaktas. Det är möjlg att det kan ha en farlig paverkan på eller störa elektroniska apparater.
• Vid användning i narheten av höga spanninger erller höga elektromagnetiska växelfält kan matningens noggrannhet paverkas.

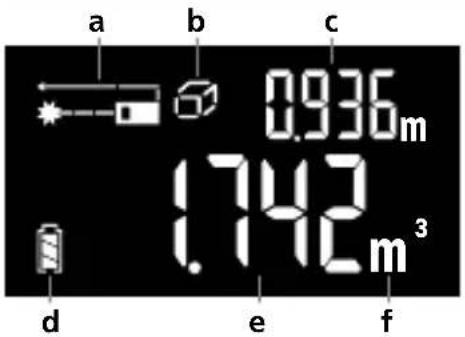

DISPLAY:

a Mattplan (referens) Bak/Fram/Laservarning
b Valdfunktion
c Senaste matvärde
d Batterisymbol
e Matvarden/Matresultat
f Enhet

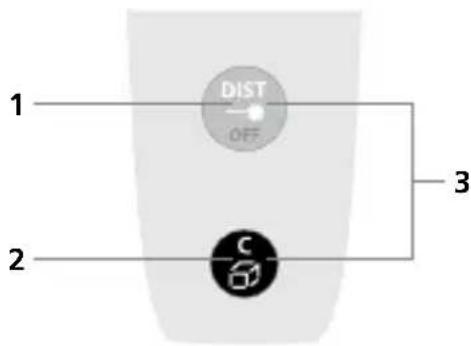

KNAPPSATS:

1. På / Mät / Av
2. Längd, Yta, Volym/ Radera de senaste matvärdena
3. Mattplan (referens) Bak / Fram

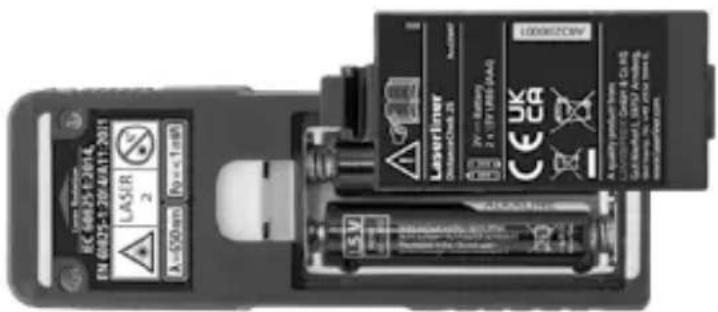

Satt i batterierna

Oppna batterifacket och laggi batterier (2× typ AAA) enligt installationssymbolerna.

Tänk på att vanda batteriernas poler at ratt hall.

Laserliner

Påslagning, matning och avständning:

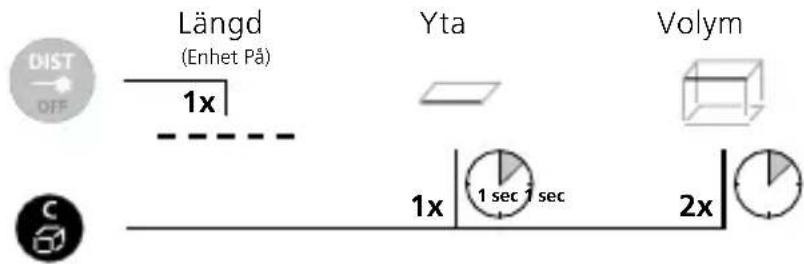

Omkoppling av matfunktioner:

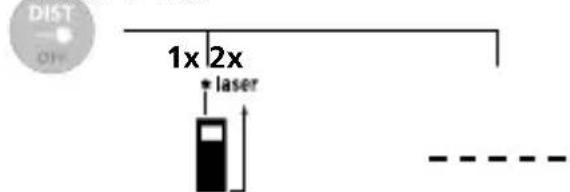

Längdmätning:

Enhet Pä Mät

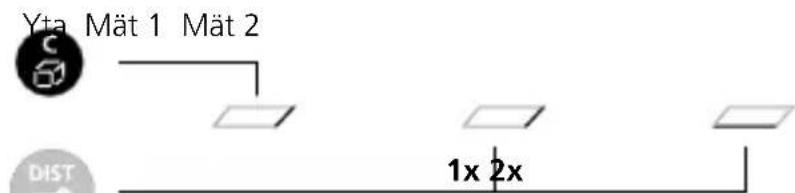

Ytmätning:

DistanceCheck 25

Volymmatning:

Volym Mat 1 Mat 2 Mat 3

1x2x3x

Tryck 3 s och Sluta släpp sedan knappen

3 sec

1x2x

LC-displayen visar det minsta vardet och det aktuella vardet.

Viktiga anvisningar

• Lasern anvisar matpunkten, tills den blivit mitt. Inga foremål fär sticka upp i laserstrålen.
• Vid matning kompenserar apparaten for oika rumstemperaturer. Beakta darvid att en kort anpassningsid behövs vid Förfl yttning till annan plats med stor temperaturskillnad.
• Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
• Vid matningar utomhus kan regn, dimma och snö paverka respektive forfalska matresultaten.
• Vid ogynnsamma Förutsättningar, som till exempl daligt reflekterande ytor, kan den maximala avvikelsen vara större an 3 mm.
• Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja slata ytor.
• Vid matning genom glas (fönsterrutor) kan matresultaten förfalskas.
• En energisparfungtion stänger av encheten automatiskt.
• Rengöring ske góras med en mjuk trasa. Vatten fär inte tränga in i huset.

Laserliner

Anvisningar for underhall och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och Lossningsmedel. Ta ur batterierna före langre Förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet maste kalibreras och kontrolleras regelbundet für att sakerställa noggrannhet och Funktion. Vi rekommenderar kalibrerings-intervall på 1-2 År. Kontakta vid behov din Återförsäljare eller vänd dig till serviceavdelningen für UMAREX-LASERLINER.

Tekniska data (Med reservation für teknsika änderingar. 24W41)
Noggrannhet (normal)* ± 2 mm
Mätområde (inomhus)** 0,05 m - 25 m
Laserklass	2 / < 1 mW (EN 60825-1:2014/ A11:2021 / EN 50689:2021)
Laservågsländg 650 nm
Automatisk avstängning 30 sek. Laser / 3 min. Enhet
Strömförsörjning 2 x 1,5V LRO3 (AAA)
Arbetsbetingelser	0°C ... 40°C, luftfuktigkeit max. 20 ... 85% rH, iche-kondenserande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C, luftfuktigkeit max. 80% rH
Mätt (B x H x Dj) 36 x 105 x 22 mm
Vikt 75 g (inklusive batterier)

• Upp till 10 m matavstand vid bra reflekterande malyta och lamplig rumstemperatur. Vid svagt reflekterande malytor, kan matavvikelsen öka med +/- 0,2 mm/m.
  ** vid max. 5000 lux

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer für fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och Förpackning, ar en elektronisk enchet, som enligt de europeiska och brittiska direktiven für gammad elektrisk och elektronisk utrustning, maste Återvinnas på att miljövänligt satt für att ta tillvara på värdefulla ravaror. Elektriska encheter, batterier och Förpackningar fär inte slängas i hushållssoporna. Konsumenter ar enligt lag skylldiga att lamna gamla batterier och uppladdningsbara batterier till en Återvinningsstation, butik eller teknik kundtjanst.

Batteriet skātasurenheten medett vanligt verktygutanatt det Förstörschlaggasieneparatsamlinginnanenheten Återlamnas for avfallshantering.Omdu haragra fragoromattaturbattery, kontakta serviceavdelningenforUMAREX-LASERLINER.Informeradighosdinkommenomavfallshanteringsplatserochobserveravfallshanterings- och sakerhetsinstruktionerpaainlammingsplatsen.

Ytterligare sakerhets- och extra anvisningar på:
