DistanceCheck - Télémètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Laserliner
Modèle	DistanceCheck
Dimensions (L x H x P)	36 x 105 x 22 mm
Poids (avec piles)	75 g
Alimentation	2 piles AAA (LR03) 1,5 V
Classe laser	2 (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Longueur d'onde laser	650 nm
Puissance laser	< 1 mW
Plage de mesure (intérieur)	0,05 m - 25 m
Précision typique	± 2 mm (jusqu'à 10 m)
Fonctions de mesure	Longueur, surface, volume, mesure continue
Plan de mesure (référence)	Arrière ou avant
Arrêt automatique	Laser : 30 s, Appareil : 3 min
Conditions de travail	0 °C à 40 °C, max. 85 % HR, sans condensation
Conditions de stockage	-20 °C à 70 °C, max. 80 % HR
Affichage	Écran à cristaux liquides avec symboles
Entretien et nettoyage	Chiffon doux légèrement humide, éviter produits abrasifs
Calibrage recommandé	Tous les 1 à 2 ans
Sécurité	Ne pas regarder dans le faisceau laser, tenir hors de portée des enfants
Recyclage	Appareil, piles et emballage : recyclage séparé (DEEE)

FOIRE AUX QUESTIONS - DistanceCheck Laserliner

Comment allumer et mesurer avec le télémètre Laserliner DistanceCheck ?

Appuyez sur le bouton MARCHE pour allumer l'appareil. Le laser s'active. Visez la cible et appuyez à nouveau pour effectuer la mesure. Le résultat s'affiche à l'écran. Pour éteindre, maintenez enfoncé le bouton MARCHE pendant quelques secondes ou attendez l'arrêt automatique (3 min).

Comment changer les piles du DistanceCheck ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Insérez 2 piles AAA (LR03) 1,5V en respectant la polarité (+/-) indiquée. Fermez le compartiment. Remplacez les piles lorsque le symbole de pile clignote.

Que faire si la mesure semble inexacte ?

Vérifiez que la surface cible est lisse et réfléchissante (évitez tapis, rideaux). Assurez-vous que l'appareil est à température ambiante et que le faisceau laser n'est pas obstrué. Si l'écart persiste, réalisez un calibrage tous les 1 à 2 ans.

Quelle est la plage de mesure et la précision ?

La plage de mesure à l'intérieur est de 0,05 m à 25 m. La précision typique est de ±2 mm jusqu'à 10 m dans de bonnes conditions (surface réfléchissante, température ambiante).

Est-il sécuritaire de regarder le laser ?

Non, le laser est de classe 2 (<1 mW). Ne regardez jamais directement le faisceau ni les réflexions. Évitez de diriger le laser vers les yeux. En cas d'exposition, fermez les yeux et tournez la tête.

Comment nettoyer le télémètre ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits de nettoyage, de solvants ou de matériaux abrasifs. L'eau ne doit pas pénétrer dans le boîtier.

Comment changer le plan de mesure (référence) ?

Appuyez sur la touche dédiée pour basculer entre la référence arrière (bord arrière de l'appareil) et la référence avant (bord avant). L'icône correspondante s'affiche à l'écran.

Puis-je utiliser le télémètre à l'extérieur ?

Oui, mais avec des limitations. L'utilisation est limitée en cas de fort ensoleillement. La pluie, le brouillard et la neige peuvent fausser les mesures. Évitez également les vibrations importantes.

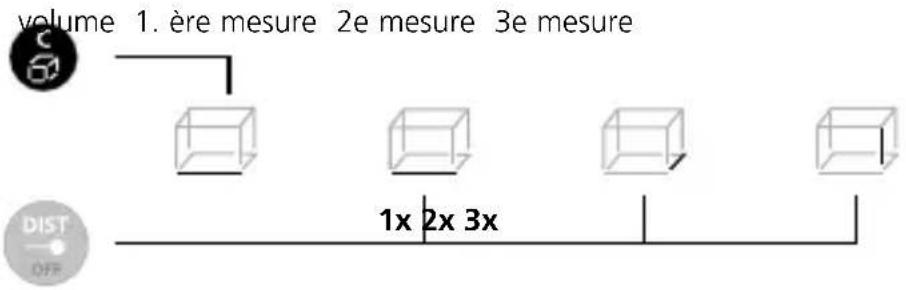

Comment effectuer une mesure de surface ou de volume ?

Appuyez sur la touche de fonction pour sélectionner le mode Surface (icône carré) ou Volume (icône cube). Effectuez deux (surface) ou trois (volume) mesures de longueur. L'appareil calcule automatiquement le résultat.

Où puis-je télécharger la notice complète ?

La notice complète (76 pages, format PDF) est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site du fabricant en scannant le QR code fourni.

MODE D'EMPLOI DistanceCheck Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes représentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le produit.

Utilisation conforme

Ce télemètre laser permet de mesurer les longueurs, les surfaces et les volumes en intérieur.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Conserver l'appareil de mesure hors de portée des enfants. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'appareil lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus, lorsque le niveau de charge de la pile est bas et lorsque l'appareil est endommagé.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adaptées et/ou en appliquant les mesures de sécurité appropriées.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW·650 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Attention: Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

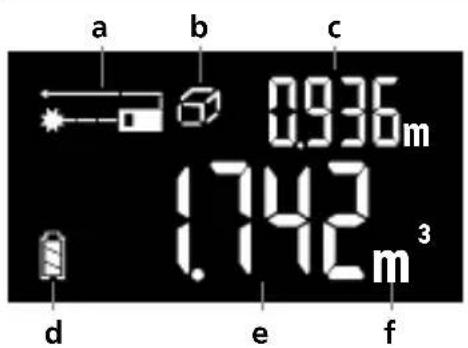

Affichage :

a Plan de mesure (référence) arrière / avant / Alerte laser b Fonction sélectionnée c Dernière valeur mesurée d Symbole des piles e Valeurs de mesure / résultats de mesure

f Unite

1. MARCHE / Mesurer / ARRET
2. Longueur, Surface, Volume / Suppression des dernières valeurs mesurées
3. Plan de mesure (référence) arrêté / avant

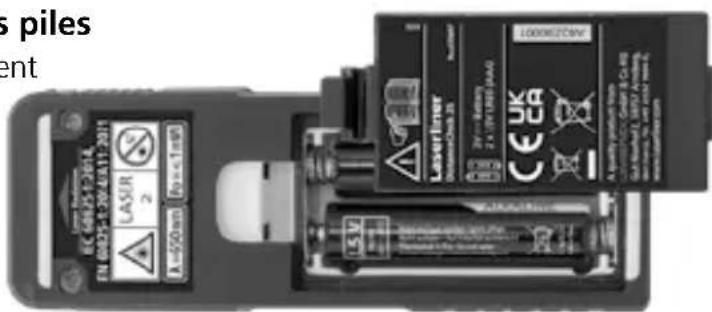

Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (2 du type AAA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

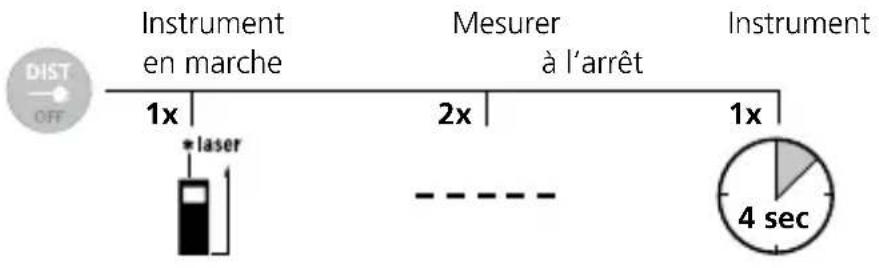

Mise en marche, mesure et arrêt :

Effacer la dernière valeur mesurée :

Commutation au plan de mesure (référence) :

arrière avant

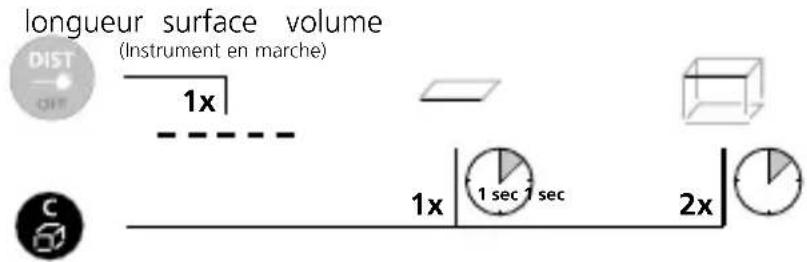

Changer de fonctions de mesure :

Mesure de la longueur :

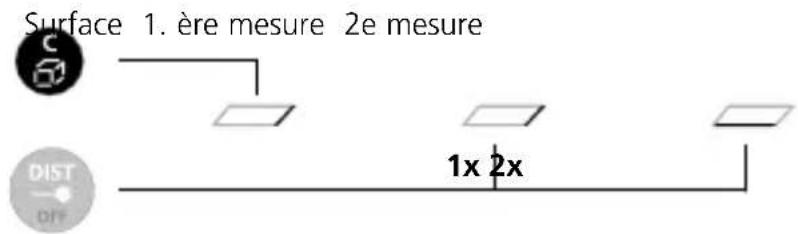

Mesure de la surface :

Mesure continue :

Appuyer dessus pendant 3 secondes, puis relâcher la touche

L'écran à cristaux liquides indique la valeur minimale et la valeur actuelle.

Remarques importantes

• Le laser affiche le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compte les écarts de température ambiantes. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure, par exemple en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.
• Une fonction d'économie d'énergie éteint automatiquement l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous les 1 à 2 ans. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Données techniques

(Sous réserve de modifications techniques. 24W41)

Précision (typique)* ± 2 mm
Plage de mesure (à l'intérieur) **	0,05 m - 25 m
Laser classer	2 / < 1 mW (EN 60825-1:2014/ A11:2021 / EN 50689:2021)
Longueur de l'onde laser 650	nm
Arrêt automatique 30 s Laser	/ 3 min Appareil
Alimentation électrique 2 x 1,5V LR03 (AAA)
Conditions de travail	0°C ... 40°C, humidité relative de l'air max. 20 ... 85% rH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l'air max. 80% rH
Dimensions (L x H x P) 36 x 105 x 22 mm
Poids 75 g (piles incluse)

• jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de surfaces cibles à faible réflexion.

** à 5000 lx max.

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques, les batteries et l'emballage avec les ordures ménagères. Les consommateurs sont tenus de rapporter à un centre public de collecte les piles et les batteries usagées, à un lieu de vente ou au service après-vente technique où elles sont récupérées à titre gratuit. Il faut enlever la pile de l'appareil en faisant attention à ne pas endommager l'appareil en utilisant un outil disponible dans le commerce et la jeter dans une collecte séparée avant de mettre l'appareil au rebut. Pour toute question concernant le retrait de la pile, veuillez contacter le service après-vente de la société UMAREX-LASERLINER. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/ll/anq/in

Cet appareil, ses accessoires et piles se recyclent

A DEPOSER EN MAGASIN

A DEPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégez la réparation ou le don de votre appareil !

080.805.56

Umarex GmbH & Co. KG

-Laserliner

Gut Nierhof 2

59757 Arnsberg, Germany
