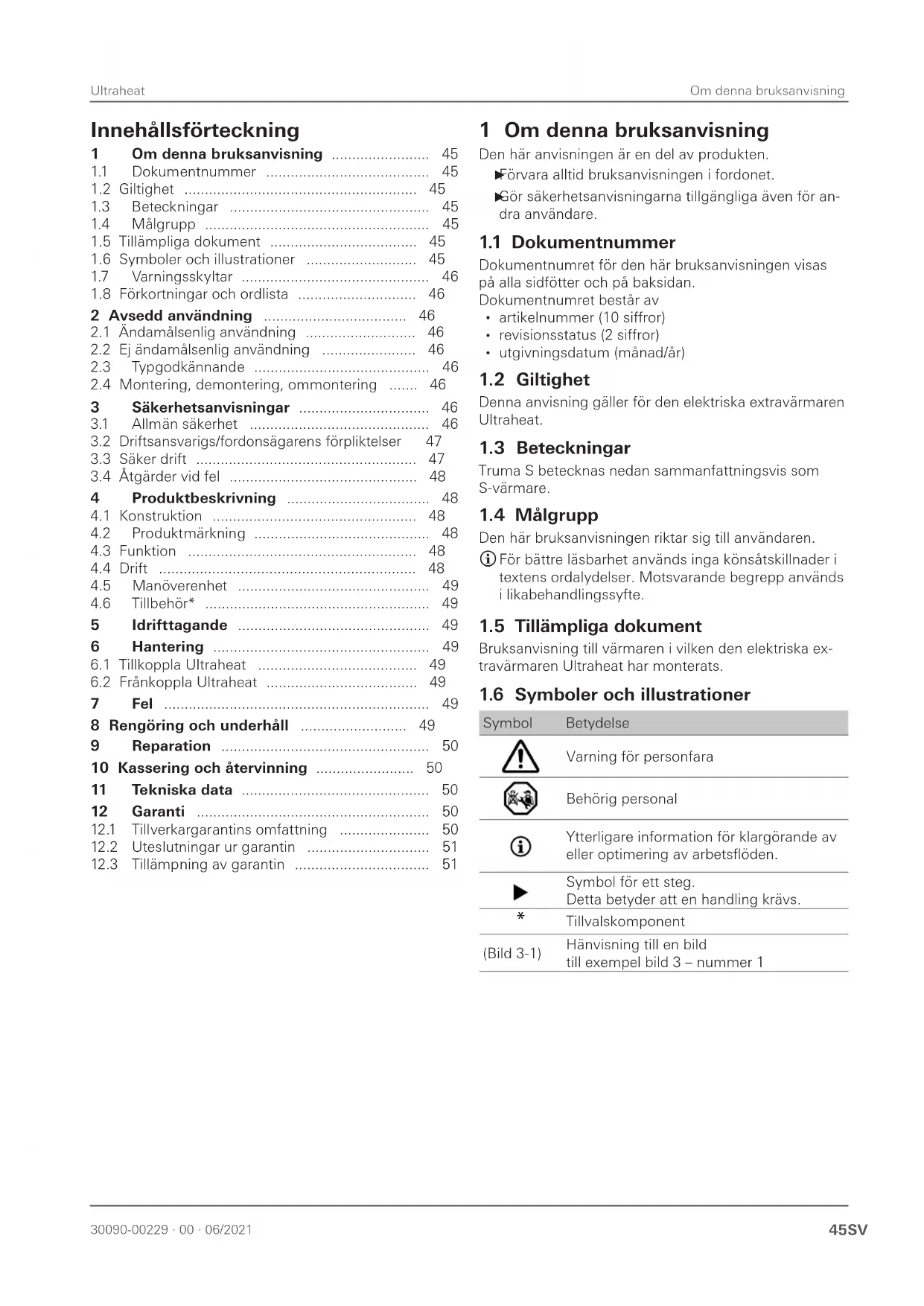

Denna anvisning gäller för den elektriska extravärmaren Ultraheat

Truma S betecknas nedan sammanfattningsvis som S-värmare

Den här bruksanvisningen riktar sig till användaren

För bättre läsbarhet används inga könsåtskillnader i textens ordalydelser Motsvarande begrepp används i likabehandlingssyfte

1.5 Tillämpliga dokument

Bruksanvisning till värmaren i vilken den elektriska ex- travärmaren Ultraheat har monterats

1.6 Symboler och illustrationer

Symbol Betydelse Varning för personfara Behörig personal Ytterligare information för klargörande av eller optimering av arbetsflöden Symbol för ett steg Detta betyder att en handling krävs

I den här bruksanvisningen används varningsskyltar som varnar för sak- och personskador

Läs och följ alltid varningsskyltarna Varningsord Betydelse FARA Personfara Om varningen inte följs leder det till dödsfall eller svåra personskador VARNING Personfara Om varningen inte följs kan det leda till dödsfall eller svåra personskador FÖRSIKTIG- HET Personfara Om varningen inte följs kan det le- da till lätta personskador ANMÄRK- NING Information om undvikande av sakskador

1.8 Förkortningar och ordlista

Ord Betydelse ESD (engelska: Electro Static Device) Elektroniska komponenter som är känsliga för statisk uppladdning LED (engelska: Light Emitting Diode) Lysdiod, indikatorlampa Elnät Strömmen som tillförs fordonet utifrån Generellt ansluter man for- donets yttre eluttag till eluttaget på campingplatsen med hjälp av en förlängningssladd 2 Avsedd användning

2.1 Ändamålsenlig användning

Den elektriska extravärmaren Ultraheat är ett tillbehör för S-värmare och är bara godkänd för montering och drift i någon av följande värmare:

Truma S 5004, S 5004 E, S 5004ENL Därutöver gäller den ändamålsenliga användningen av motsvarande S-värmare

2.2 Ej ändamålsenlig användning

All användning som inte finns angiven under ända- målsenlig användning är inte tillåten och följaktligen förbjuden Den elektriska extravärmaren Ultraheat får inte använ- das för någon av följande värmare:

Alla S-värmare till tillverkningsår 04/2012

Trumatic S3002K, S5002K Den elektriska extravärmaren Ultraheat får inte drivas separat utanför en S-värmare Den elektriska extravärmaren Ultraheat får inte drivas utomhus, dvs utanför ett fordon

Följande omständigheter leder till att apparatens typ- godkännande upphör att gälla:

Förändringar av enheten eller av tillbehörsdelar

Användning av reservdelar och tillbehör som inte är originaldelar från Truma

Instruktionerna i den här bruksanvisningarna följs inte I flera länder leder också dessa omständigheter till att fordonets körtillstånd dras in

2.4 Montering, demontering,

ommontering Endast sakkunnig och utbildad personal (fackpersonal) fårmontera, reparera och göra en funktionskontroll av Truma-produkten i enlighet med monterings- och bruks- anvisningen och aktuella, godkända tekniska regler Fackpersonal är personer som genom sin yrkesutbild- ning och vidareutbildning, sina kunskaper och erfarenheter av produkter från Truma och tillämpliga standarder, kan genomföra nödvändiga arbeten korrekt och upptäcka möjliga risker För andra personer gäller:

Montera inte enheten, inte heller på andra platser eller i andra fordon

Demontera inte enheten, bygg inte om den och för- sök inte att reparera den på egen hand

Underlåtenhet att följa föreskrifterna i bruks- och mon- teringsanvisningen kan leda till allvarliga materiella skador och hälsoskador med eventuellt dödlig utgång

Läs säkerhetsanvisningarna och följ dem noga för att utesluta faror och skador på människor och egendom

Läs och följ bruksanvisningen för apparaten och till- lämpliga dokument för gasförsörjningen (gasbehålla- re, gasledningar) och fordonet noga och förvara dem för senare användning

Följ lokala tillämpliga lagar, riktlinjer och standarder för användning och drift av apparaten30090-00229 · 00 · 06/2021 Säkerhetsanvisningar Ultraheat 47SV

3.2 Driftsansvarigs/fordonsägarens

förpliktelser Apparatsäkerhet

Kontrollera att enheten kan användas och manövre- ras i alla driftfaser

Kontrollera värmaren och gasanläggningen i enlighet med respektive nationella föreskrifter och föreskrivna testintervall Tillsynsplikt Fordonsägaren ansvarar för att enheten används på av- sett sätt Håll barn under 3 år borta från enheten om de inte är under ständig uppsikt Barn mellan 3 och 8 år får till- och frånkoppla enheten om de står under överinseende av vuxen eller har in- struerats om enhetens säkra användning och förstår vilka risker det finns och förutsatt att enheten har place- rats i korrekt användningsläge eller har installerats Barn mellan 3 och 8 år får inte sätta i stickkontakten i eluttaget, får inte reglera enheten, inte rengöra den och / eller genomföra underhållsarbeten som ska göras av användaren Den här enheten kan hanteras av barn från 8års ålder och äldre och av personer med nedsatta fysiska, sens- oriska eller mentala förmågor eller brist på erfarenheter och kunskaper, om de står under överinseende eller har instruerats i säker användning av utrustningen och för- står de risker som finns Barn får inte leka med enheten Några delar på produkten kan bli mycket heta och or- saka brännskador Var speciellt försiktig när barn och utsatta personer är närvarande

Brandrisk p.g.a. överhettning. Pga överhettning och brandrisk får värmarens varm- luftsutlopp aldrig blockeras Häng därför aldrig textilier och dylikt framför eller över värmaren för torkning Så- dan otillbörlig användning kan ge svåra skador på vär- maren och de textilier som orsakat överhettningen

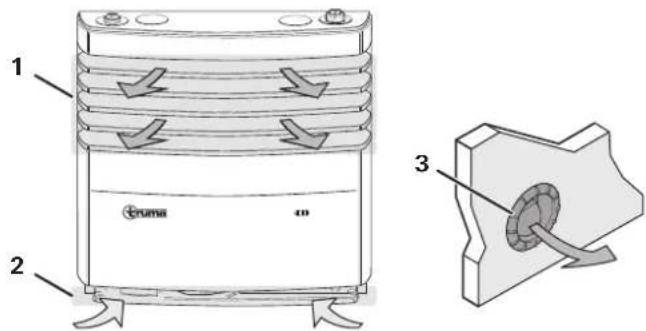

Håll värmarens varmluftsutlopp (Bild 1-1) fritt

Håll värmarens cirkulationsluftintag (Bild 1-2 ) fritt från hinder

Håll varmluftsutloppen (luftutlopp) (Bild 1-3) fria när en varmluftsanläggning med fläkt är installerad

Bild 1 Risk för brännsår p.g.a. heta ytor. Risk för personskador och materiella skador om värma- ren används utan panel Risk för brännsår pga heta ytor på värmeväxlaren

Använd endast värmaren med monterad panel Panelen runt varmluftsutloppet kan bli mycket varm (Bild 1-1)

Rör inte vid panelen under driften Brandrisk p.g.a. brännbara vätskor. Om brännbara vätskor hamnar på värmarens heta delar (värmestavar, värmeväxlare) finns risk för bränder

Placera inga vätskor (flaskor, glas) på eller över S-värmaren

Förvara inga brännbara vätskor eller sprayburkar i eller över monteringsutrymmet Strömstötar p.g.a. vätskor. När brännbara vätskor kommer in i styrenheten kan kortslutningar uppstå

Placera inga vätskor (flaskor, glas) på eller över S-värmaren48 30090-00229 · 00 · 06/2021 Produktbeskrivning Ultraheat

Strömstötar genom blottlagda, skadade strömkablar. Vid skador på nätledningen (Ultraheat, fläkt):

Bryt spänningen, tex via säkringar eller jordfelsbry- tare (FI) i fordonets elskåp Ta loss elnätet Säkra mot återinkoppling

Låt tillverkaren, kundtjänst eller fackpersonal byta ut nätledningen Brandrisk p.g.a. överhettad kabeltrumma. När spänningsmatningen för fordonet förs via en kabel- trumma, kan en hög strömförbrukning leda till att den upplindade kabeln värms upp

Linda av kabeln fullständigt från kabeltrumman

3.4 Åtgärder vid fel

Låt fackpersonal omedelbart åtgärda fel

De enda felen som du får åtgärda själv är de som tas upp i kapitel ”Fel” i denna bruksanvisning

3.4.1 Vad ska man göra vid ovanliga ljud och

Stäng gasförsörjningen och stäng av värmaren

Frånkoppla Ultraheat

Låt värmaren kontrolleras av fackpersonal 4 Produktbeskrivning Den elektriska extravärmaren Ultraheat är ett tillbehör (tillval) för Truma S-värmare och drivs med ett 230V~ elnät Extravärmaren kan användas separat För detta finns tre effektnivåer 500 W, 1000 W eller 2000 W Ex- travärmaren kan också användas i kombination med S-värmaren

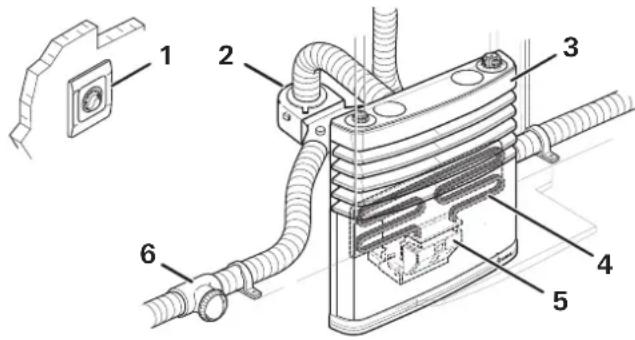

Extravärmaren Ultraheat består av ett värmeelement (Bild 2-4), en styrenhet (Bild 2-5) och en manöverenhet (Bild 2-1) Värmeelementet och styrenheten är monte- rade i S-värmaren (Bild 2-3) mellan värmeväxlaren och inbyggnadskassetten Manöverenheten befinner sig ut- anför S-värmaren i en vägg eller ett möbelstycke

Apparatens typ och serienummer finns på typskylten Typskylten för extravärmaren Ultraheat finns på styren- hetens lock

Den elektriska extravärmaren värmer upp luften i S-vär- maren med värmeelement En fläkt* (Bild 2-2) fördelar den varma luften i fordonet via varmluftsrör och luftut- lopp (Bild 2-6) Effektnivån kan anpassas till den elektriska säkringen på strömanslutningen (säkring på campingplatsen) Önskad rumstemperatur ställs in via manöverenheten och styrenheten till- och frånkopplar värmeelementen automatiskt så att önskad temperatur uppnås Den gröna lysdioden i manöverenheten lyser alltid un- der temperaturregleringen

Principiellt kan S-värmaren drivas med gas och/eller den elektriska extravärmaren Om S-värmaren drivs samtidigt med gas och elektrisk extravärmare, kan ex- travärmaren eventuellt automatiskt stängas av för att förebygga en eventuell överhettning Värmedriften är generellt möjlig också utan fläkt, obero- ende av driftsätt (gas eller extravärmare) För att säkerställa en jämn och snabb värmefördelning och en sänkning av yttemperaturen på panelen, rekom- menderar vi att alltid köra S-värmaren/Ultraheat med fläkten och en varmluftsanläggning30090-00229 · 00 · 06/2021 Idrifttagande Ultraheat 49SV Används extravärmaren Ultraheat med en fjärrsensor*, får denna inte placeras i närheten av främmande vär- mekällor (gaskök, lampor, mittemot varmluftsutlopp etc) eller på platser där varm luft kan bli stående (under en hylla, i hörn, bakom draperier)

Bild 3 Med vridströmställaren (Bild 3-2) till- och frånkopplas den elektriska extravärmaren och värmeeffekten ställs in En grön lysdiod (Bild 3-4) under vridströmställaren lyser när den elektriska extravärmaren är tillkopplad Med vridknappen (Bild 3-1) ställs rumstemperaturen in En skala från 1till9 visar temperaturnivån

Temperaturinställningen på manöverenheten (nivå 1 – 9) måste fastställas individuellt baserat på värme- behovet och fordonets konstruktion För temperaturregleringen mäts rumstemperaturen med en temperatursensor i manöverenheten (Bild 3-3) Symbol Funktion 2000 Extravärmaren värmer med 2000watt FRÅN Extravärmaren är Från 500 Extravärmaren värmer med 500watt 1000 Extravärmaren värmer med 1000watt

Förlängningskabel för manöverenheten, 5m (artnr 34300-01)

Rumstemperatursensorn FFC 2, komplett med 4 m förbindelsekabel (artnr34203-01), övervakar rums- temperaturen oberoende av manöverenhetens läge 5 Idrifttagande När en fabriksny enhet tas i drift första gången kan kort- varigt rök och lukt bildas Speciellt när enheten tas i drift efter en längre stille- ståndstid, kan kortvarigt en lätt rök- och luktbildning uppstå pga damm eller smuts

Se till att rummet ventileras ordentligt

Tillkoppla eventuellt S-värmarens fläkt

Låt extravärmaren gå några minuter på högsta ef- fektnivå för självrengöring 6 Hantering

Försäkra dig före tillkopplingen om att den inställda effektnivån motsvarar strömförsörjningens säkring på campingplatsen (se ”Tekniska data”)

För att den varma luften ska fördelas snabbt och jämnt i fordonet, bör värmaren alltid användas med löpande fläkt

I eldrift bör fläkten löpa minst på nivå 3 (manuellt eller automatiskt)

Vrid vridströmställaren till önskad värmeeffekt 500, 1000 eller 2000 Den gröna lysdioden lyser och visar samtidigt läget för vald temperaturnivå

6.2 Frånkoppla Ultraheat

Ställ vridströmställaren på Den gröna lysdioden slocknar 7 Fel Nedan anges åtgärder för att eliminera fel Kontak- ta Truma Service om åtgärderna inte leder till önskat resultat Ultraheat har tillkopplats men den gröna lysdio- den i manöverenheten lyser inte. Möjlig orsak: Ingen 230 V spänningsförsörjning finns

Kontrollera 230 V spänningsförsörjningen

Är kabeln för elnätet ansluten?

Har säkringen på anslutningen för elnätet (säk- ringsskåp på campingplatsen) utlöst?

Har FI (jordfelsbrytaren) i 230V fordonsfördel- ningen utlöst?

Har en säkring i 230 V fordonsfördelningen utlöst? 8 Rengöring och underhåll Ultraheat behöver ingen rengöring och inget underhåll (självrengöring se ”Idrifttagande“) Vid rengöringen av S-värmaren med inbyggd extra- värmare ska dessutom följande varningsanvisningar iakttas

Brännsår genom heta delar på enheten.

Rengör endast en avstängd och kall S-vär- mare och extravärmare

Risk för skärsår p.g.a. vassa delar. Trots omsorgsfull tillverkning kan extravärma- ren innehålla delar med vassa kanter som kan orsaka skärsår

Använd skyddshandskar under rengöringen

Elektriska stötar p.g.a. nätspänningen

Bryt spänningen från 230V elnätet till Ultraheat (alla poler) innan du öppnar S-vär- marens panel

Stäng av enheten, frånkoppla vid säkringen, ta loss anslutningen till elnätet 9 Reparation

Reparationer får endast genomföras av behörig personal 10 Kassering och återvinning Vid kassering ska enheten hanteras enligt bestämmel- serna i respektive användningsland Nationella föreskrif- ter och lagar måste följas (i Tyskland tex förordningen om uttjänta fordon) 11 Tekniska data Storhet Värde Spänning 230V, 50Hz Strömförbrukning vid effektnivå 500W: 2,2A 1000W: 4,5A 2000W: 8,5A Vikt ca 2 kg 12 Garanti Tillverkarens garantiförklaring (EU)
