BRUKSANVISNING Boiler Elektro TRUMA

s Bruksanvisning Sida 26 Skall medföras i fordonet!

E ^14 FIN N CZ Page 32 H PL SLO

Boiler Elektro

Indholdsfortegnelse

Verwendete Symbole 2

Modell 2

Verwendungszweck 2

Gebrauchsanweisung

Användningsändamål 26

Bruksanvisning

Viktig användarinformation 26

Påfyllning av varmvattenberedaren 27

Tömning av beredaren 27

Idrifttagande 28

Underhåll 28

Kassering 28

Tekniska data 29

Tillverkarens garantivillkor

(Europeiska unionen) 29

Bruksanvisning

Viktig användarinformation

Denna enhet kan hanteras av barn från 8 års ålder och äldre och av personer med reducera-de fysiska, sensoriska eller mentala förmågor eller brist på erfarenheter och kunskaper om de står under överinseende eller instruerats i en säker användning av utrustningen och förstår de risker som finns. Barn får inte leka med utrustningen.

Reparationer får endast utföras av en fackman.

Särskilt i följande fall upphör garantin att gälla och inga ersättningsanspråk kan ställas:

• förändringar på enheten (inklusive tillbehör),
  – om reservdelar och tillbehör som inte är originaldelar från Truma används,
  – om monterings- och bruksanvisningen inte följs.

Dessutom upphör enhetens typgodkännande att gälla och därmed i många länder även fordonets typgodkännande.

Använda symboler

Symbolen pekar på möjliga risker.

Anvisning med information och tips.

Modell

Boiler Elektro (BE 14)

Användningsändamål

Den elektriska varmvattenberedaren, Boiler Elektro, värmer upp vatten med hjälp av en elvärmestav (230 V, 850 W).

Beredarens varmvattenbehållare fylls med vatten även om du bara använder kallvattendelen utan varmvattenberedaren. För att undvika frostskador måste vattnet tömmas ut genom säkerhets- / avtappningsventilen även då varmvattenberedaren inte används. Som alternativ kan två hetvattenbeständiga avstängningsventiler monteras före kall- och varmvattenanslutningen.

Vid anslutning till central vattenförsörjning (kommunalt vattennät) måste en tryckreduce-ringsventil monteras som förhindrar att trycket i beredaren överstiger 2,8 bar.

Vid eventuella fel skall kunder i Tyskland som huvudregel kontakta Trumas servicecenter. I andra länder kontaktas aktuell servicepartner (se www.truma.com).

Den gula varningsskylten som medföljer varmvattenberedaren skall av montören eller fordonsägaren placeras på en väl synlig plats i fordonet (t.ex. på dörren till klädskåpet)! Om dekaler saknas kan de rekvireras från Truma.

Innan varmvattenberedaren tas i drift måste bruksanvisningen och avsnittet "Viktig användarinformation" läsas igenom och alla instruktioner där följas! Fordonets ägare ansvarar för att enheten används på avsett sätt.

Före första användningstillfället måste hela vattenförsörjningen spolas igenom ordentligt med rent vatten. Om varmvattenberedaren inte används, ska den vid frostrisk tömmas! Garantin gäller inte för frostskador!

Materialen i de delar som kommer i beröring med vatten är dricksvattengodkända (se tillverkarförklaringen www.truma.com – Nedladdningar - tillverkarförklaring).

Påfyllning av varmvattenberedaren

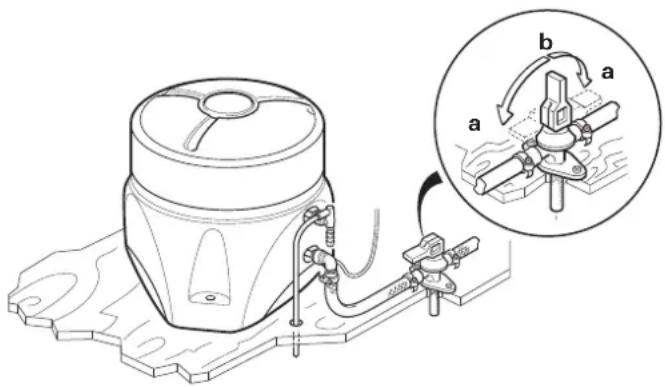

Kontrollera att säkerhets- / avtappningsventilen för kallvatten- tilloppet är stängd. Spak i vågrätt läge, position (a).

Säkerhets- / avtappningsventilen skall aktiveras regelbundet för att förebygga kalkavlagringar och för att ställa att den inte är blockerad.

a = Spaken i läge "stängd"

b = Spaken i läge "tömning"

Öppna varmvattenkranen i badrummet eller köket, och ställ in blandaren eller kranen på "varmt".

Koppla till strömmen till vattenpumpen (huvudströmbrytare eller pumpens omkopplare).

Lämna kranarna öppna tills luften i beredaren har trängts undan och vattnet börjar rinna.

Vid kallt väder kan påfyllningen hindras av fryst restvatten. Tina beredaren genom att låta den vara i drift en kort stund (max 2 minuter). Frysta rör kan tinas upp genom att värma upp inomhusluften.

Tömning av beredaren

Om husvagnen inte används under vintern, måste bere- daren tömmas på vatten!

Koppla från strömmen till vattenpumpen (huvudströmbrytare eller pumpens omkopplare).

Öppna varmvattenkranarna i badrum och kök.

Öppna säkerhets- / avtappningsventilen: Spak lodrätt, läge (b).

Beredaren töms nu ut direkt via säkerhets- / avtappningsventilen. Kontrollera att allt vatten (14 liter) rinner ut.

Felsökningsguide

Fel	Orsak	Åtgärd
Vattnet blir inte varmt. – Ingen driftspänning.		– Återställ spänningsförsörjningen.
	– Drift utan vatten: överhett-ningskyddet kopplar frånvärmestaven.	– Koppla från och vänta i 10 minuter. Fyll på vatten och kopp-la till igen.
Extremt långuppvärmningstid	– Vattenbehållaren förkalkad.	– Avkalka vattenanläggningen (se Underhåll).
Vatten läcker ut – varmvattenberedaren kan inte fyllas.	– Säkerhets- / avtappnings-ventilen är öppen.	– Stäng säkerhets- / avtappningsventilen.
Varmvattenberedaren kan inte tömmas trots att säker-hets- / avtappningsventilenär öppen.	– Stäng säkerhets- / av-tappningsventilensavtappningsstuts.	– Kontrollera öppningen med avseende på smuts (snöslask,is, löv m.m.) och rensa vid behov.
	– Luftningsslangen ärigentäppt.	– Kontrollera öppningen (se ovan).– Kontrollera att inte slangen är vikt. Åtgärda vid behov.
	– Vinkelanslutning till bere-daren är felställd.	– Luftningsventilen vid vinkelanslutningen måste peka åtsidan.
Det droppar vatten från sä-kerhets- / avtappningsventi-lens avtappningsstuts.	– Vattentrycket är för högt.	– Kontrollera pumptrycket (max. 2,8 bar). Vid anslutning tillcentral vattenförsörjning (kommunalt vattennät) måste entryckreduceringsventil monteras som förhindrar att trycket iberedaren överstiger 2,8 bar.

Om dessa åtgärder inte leder till att felet avhjälps, bör Truma Service kontaktas.

Idrifttagande

Beredaren får inte användas ihop med en timer.

truma Boiler EL 230 V ~ d c

Bild 2

c = Vippströmbrytare "På" d = Vippströmbrytare "Av"

Koppla till varmvattenberedaren på manöverenheten (c). Kontrollampan anger att apparaten är i drift.

Vid användning av fordonets egna omkopplare – se fordonstillverkarens bruksanvisning.

Vattentemperaturen kan inte ställas in, automatisk temperaturbegränsning vid ca 70 °C.

Elvärmestaven är utrustad med ett överhettningsskydd.

Om apparaten används utan vatten, stänger överhettningsskyddet av den vid 90 °C. Innan apparaten kan kopplas till på nytt, måste den först svalna till under 24 °C och sedan slås "på" och "av" igen (Reset).

Underhåll

Vid underhållsarbeten och reparationer får endast originaldelar från Truma användas.

För rengöring, desinficering och underhåll av varmvattenberedaren använd för ändamålet lämpade produkter som går att köpa i handeln. Klorhaltiga medel är inte lämpliga att använda.

För att undvika tillväxt av mikroorganismer måste beredaren regelbundet hettas upp till 70 °C.

Kassering

Enheten skall vid kassering hanteras enligt bestämmelserna i respektive användningsland. Nationella föreskrifter och lagar måste följas (i Tyskland t.ex. förordningen om uttjänta fordon).

I andra länder skall motsvarande gällande föreskrifter följas.

Tekniska data

fastställda enligt Trumas provningsvillkor

Spänningsförsörjning

230 V \~, 50 Hz

Strömförbrukning

3,7 A (850 W)

Vattenbehållare

14 liter

Uppvärmningstid från ca 15 °C till ca 70 °C

Ca 70 min

Temperaturbegränsning

70 °C

Överhettningsskydd

90 °C

Pumptryck

max. 2,8 bar

Systemtryck

max. 4,5 bar

Vikt (utan vatten)

Ca 3 kg

Mått

Höjd: 295 mm

Bredd: 405 mm

Rätt till tekniska ändringar förbehålls!

Tillverkarens garantivillkor (Europeiska unionen)

1. Tillverkargarantins omfattning

Som tillverkare av enheten ger Truma konsumenten en garanti som täcker eventuella material- och/eller produktionsfel på enheten.

Denna garanti gäller i Europeiska unionens medlemsstater samt i länderna Island, Norge, Schweiz och Turkiet. Som konsument räknas en fysisk person som har köpt enheten direkt från tillverkaren, en originaldelstillverkare eller från fackhandeln och som inte har sålt den vidare inom ramen för en yrkesverksamhet eller självständig affärsverksamhet eller installerat den hos tredje person.

Tillverkargarantin gäller för brister enligt ovan, som uppträder inom 24 månader efter undertecknande av köpeavtalet mellan försäljaren och konsumenten. Tillverkaren eller en auktoriserad servicepartner åtgårdar sådana brister antingen genom reparation eller genom ersättningsleverans enligt eget val. Defekta delar återgår i tillverkarens eller den auktoriserade servicepartners ågo. Om enheten har slutat att tillverkas vid tiden för bristanmälan, kan tillverkaren i händelse av ersättningsleverans leverera en liknande produkt.

Vid garantifall räknas inte ny garantitid för de reparerade eller utbytta delarna, utan den ursprungliga garantitiden för enheten löper vidare. Endast tillverkaren själv eller en auktoriserad servicepartner är berättigad att genomföra garantiarbeten. De kostnader som uppkommer vid garantifall delas direkt upp mellan den auktoriserade servicepartnern och tillverkaren. Extra kostnader på grund av att demonterings- och monteringsförutsättningarna för enheten försvårats (t.ex. genom att möbel- eller karossdelar demonteras) samt resekostnader för den auktoriserade servicepartnern eller tillverkaren, kan inte godkännas som garantiåtgärder.

Ytterligare anspråk, i synnerhet skadeståndsanspråk från konsumenten eller tredje part, är uteslutna. Produktansvarslagens (Produkthaftungsgesetz) föreskrifter gäller.

Gällande lagstadgade anspråk om bristfälligt arbete som konsumenten ställer gentemot försäljaren i respektive anskaffningsland tas inte hänsyn till i den frivilliga garantin från tillverkaren. I vissa länder kan det finnas uttalade garantier från fackhandeln (återförsäljare, Truma Partner). Dessa kan konsumenten tillämpa direkt via den fackhandel där han eller hon köpte enheten. Garantivillkoren i det land där konsumenten som förstahandsköpare förvärvat enheten är de som gäller.

2. Uteslutningar ur garantin

Inga garantianspråk gäller:

– till följd av felaktig användning som strider mot avsett användningsområde – till följd av felaktig installation, montering eller idrifttagning som strider mot bruks- och monteringsanvisningen

– till följd av felaktig drift eller hantering som strider mot bruks- och monteringsanvisningen, i synnerhet om underhålls-, skötsel- och varningsskyltarna inte följs

- när reparationer, installationer eller ingrepp genomförs av icke-auktoriserade partner

– för förbrukningsmaterial, förslitningsdelar och vid naturlig förslitning

– vid brister som uppkommer till följd av att enheten försetts med utbytes-, tilläggs- eller tillbehörsdelar som inte är originaldelar från tillverkaren

– till följd av skador på grund av främmande ämnen (t.ex. oljor, mjukgörare i gasen), kemisk eller elektrokemisk påverkan på vattnet eller om enheten på annat sätt kommit

i kontakt med olämpliga ämnen (t.ex. kemiska produkter, olämpliga rengöringsmedel)

– till följd av skador på grund av onormala miljöförhållanden eller olämpliga driftförhållanden

– till följd av skador från kraftigt våld eller naturkatastrofer, samt annan påverkan som Truma inte kan ansvara för

– till följd av skador som kan härledas till felaktig transport.

3. Tillämpning av garantin

Garantin ska tillämpas hos en auktoriserad servicepartner eller hos Trumas servicecenter. Du hittar alla adresser och telefonnummer på www.truma.com under området "Service".

För att kunna garantera en smidig process ber vi dig att ha följande information till hands när du kontaktar oss:

– detaljerad beskrivning av bristen
- enhetens serienummer
- inköpsdatum.

Den auktoriserade servicepartnern eller Trumas servicecenter bestämmer sedan hur man ska gå vidare. För att undvika eventuella transportskador, får den drabbade enheten skickas först efter samråd med den auktoriserade servicepartnern eller Trumas servicecenter.

Om tillverkaren godkänner garantifallet övertar tillverkaren kostnaderna för transport. Om inget garantifall föreligger informeras konsumenten om detta, och denne får själv stå för reparations- och transportkostnaderna. Vi ber dig avstå från att skicka in något utan att först ha talat med oss.

S Vid fel kontakta Truma servicecenter eller någon av våra auktoriserade servicepartner (se www.truma.com).

För snabb handläggning bör du ha aggregatets typ och serienummer (se typskylten) till hands.
