Boiler Elektro - Ketel TRUMA - Gratis gebruiksaanwijzing en handleiding

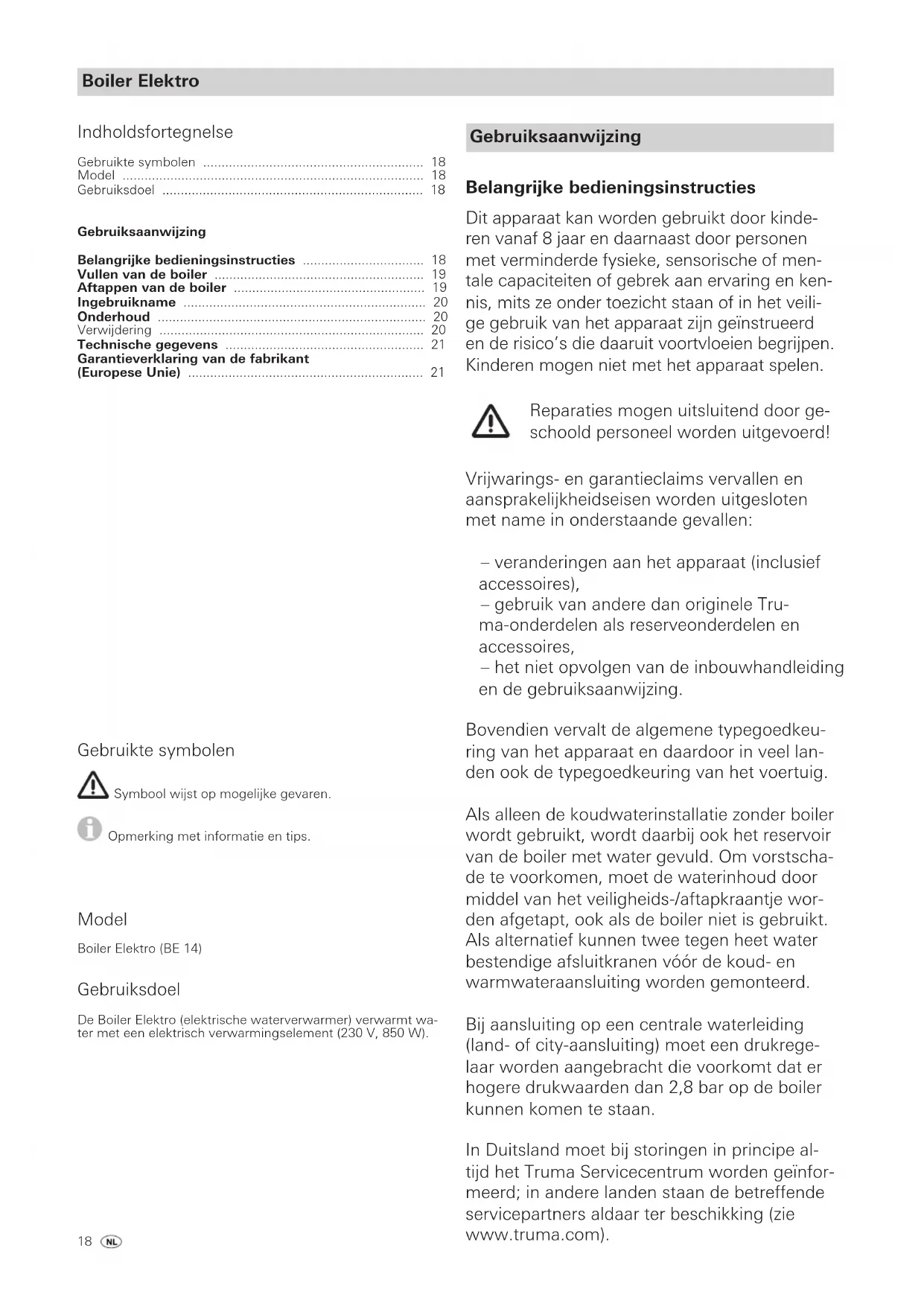

GEBRUIKSAANWIJZING Boiler Elektro TRUMA

NL Gebruiksaanwijzing Pagina 18 In het voertuig meenemen!

Entleeren des Boilers

Gebruikte symbolen 18

Model 18

Gebruiksdoel 18

Gebruiksaanwijzing

Belangrijke bedieningsinstructies 18

Vullen van de boiler 19

Aftappen van de boiler 19

Ingebruikname 20

Onderhoud 20

Verwijdering 20

Garantieverklaring van de fabrikant

(Europese Unie) 21

Gebruiksaanwijzing

Belangrijke bedieningsinstructies

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis, mits ze onder toezicht staan of in het veilige gebruik van het apparaat zijn geïnstrueerd en de risico's die daaruit voortvloeien begrijpen. Kinderen mogen niet met het apparaat spelen.

Reparaties mogen uitsluitend door geschoold personeel worden uitgevoerd!

Vrijwarings- en garantieclaims vervallen en aansprakelijkheidseisen worden uitgesloten met name in onderstaande gevallen:

• veranderingen aan het apparaat (inclusief accessoires),
• gebruik van andere dan originele Truma-onderdelen als reserveonderdelen en accessoires,
• het niet opvolgen van de inbouwhandleiding en de gebruiksaanwijzing.

Gebruikte symbolen

Symbool wijst op mogelijke gevaren.

Opmerking met informatie en tips.

Model

Boiler Elektro (BE 14)

Gebruiksdoel

De Boiler Elektro (elektrische waterverwarmer) verwarmt water met een elektrisch verwarmingselement (230 V, 850 W).

Bovendien vervalt de algemene typegoedkeuring van het apparaat en daardoor in veel landen ook de typegoedkeuring van het voertuig.

Als alleen de koudwaterinstallatie zonder boiler wordt gebruikt, wordt daarbij ook het reservoir van de boiler met water gevuld. Om vorstscha-de te voorkomen, moet de waterinhoud door middel van het veiligheids-/aftapkraantje wor-den afgetapt, ook als de boiler niet is gebruikt. Als alternatief kunnen twee tegen heet water bestendige afsluitkranen vóór de koud- en warmwateraansluiting worden gemonteerd.

Bij aansluiting op een centrale waterleiding (land- of city-aansluiting) moet een drukregelaar worden aangebracht die voorkomt dat er hogere drukwaarden dan 2,8 bar op de boiler kunnen komen te staan.

In Duitsland moet bij storingen in principe altijd het Truma Servicecentrum worden geïnformeerd; in andere landen staan de betreffende servicepartners aldaar ter beschikking (zie www.truma.com).

De bij het apparaat geleverde gele sticker met de waarschuwingen moet door de inbouwfirma of de houder van het voertuig op een voor iedere gebruiker goed zichtbare plaats in het voertuig worden aangebracht (bijv. op de kle- dingkastdeur)! Als er stickers ontbreken, kunnen deze bij Truma worden aangevraagd.

Vóór ingebruikname altijd eerst de gebruiksaanwijzing lezen en de „belangrijke bedieningsinstructies” in acht nemen! De houder van het voertuig is ervoor verantwoordelijk dat het apparaat op correcte wijze kan worden bediend.

Alvorens de boiler de eerste keer te gebruiken absoluut altijd de hele watertoevoerleiding met schoon water goed doorspoelen. Als de boiler niet wordt gebruikt, deze bij gevaar voor vorst aftappen! Geen aanspraak op garantie bij vorstschade!

De materialen van de boiler die met water in contact komen zijn drinkwaterveilig uitgevoerd (zie verklaring van de fabrikant) www.truma.com – Downloads – Verklaring van de fabrikant).

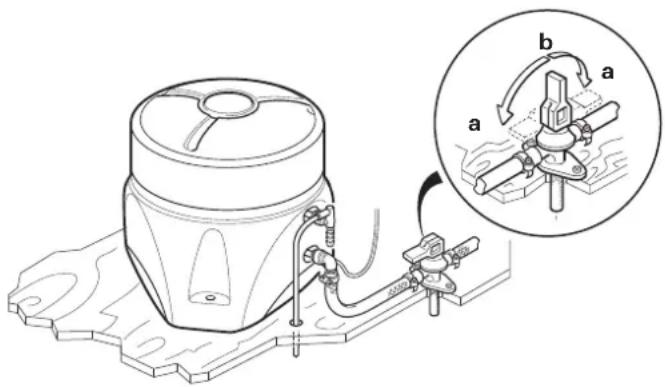

Vullen van de boiler

Controleer of het veiligheids-/aftapkraantje in de koudwater-toevoer gesloten is: hendel horizontaal, stand (a).

Het veiligheids-/aftapkraantje moet regelmatig worden gebruikt om kalkafzettingen te voorkomen en u ervan te overtuigen dat hij niet geblokkeerd is.

Open de warmwaterkraan in de badkamer of keuken, bij mengkranen of eenhands mengkranen deze op „warm” zetten.

Schakel de stroom voor de waterpomp in (hoofdschakelaar of pompschakelaar).

Laat de kranen zo lang open staan tot de boiler door het verdringen van de lucht gevuld is en er water stroomt.

Bij vorst kan het vullen door een bevroren restant water worden verhinderd. Door de boiler heel even aan te zetten (max. 2 minuten) kan deze worden ontdooid. Bevroren leidingen kunnen door het verwarmen van de binnenruimte worden ontdooid.

Aftappen van de boiler

Als de caravan tijdens de vorstperiode niet wordt gebruikt, moet de boiler worden afgetapt! Onderbreek de stroom voor de waterpomp (hoofdschakelaar of pompschakelaar).

Open de warmwaterkranen in badkamer en keuken.

Open het veiligheids-/aftapkraantje: hendel verticaal, stand (b).

De boiler wordt nu via het veiligheids-/aftapkraantje direct naar buiten toe geleegd. Controleer of de waterinhoud volledig wordt afgetapt (14 liter).

Checklist fouten

Fout	Oorzaak	Verhelpen
Water wordt niet warm. – Geen spanning.		– Voedingsspanning herstellen.
		– Gebruik zonder water; overtemperatuur-beveiliging schakelt verwarmingselement uit.
Extreem lange opwarmtijd – Verkalking van het waterreservoir.		– Waterinstallatie ontkalken (zie onderhoud).
Water loopt weg – boiler laat zich niet vullen	– Veiligheids-/aftapkraantje staat open.	– Veiligheids-/aftapkraantje sluiten.
Boiler kan niet worden afgetapt, hoewel het veiligheids-/aftapkraantje open staat.	– Aftapaansluiting van het veiligheids-/aftapkraantje zit verstopt.	– Controleer de opening op vervuiling (sneeuwblubber, ijs, bladeren etc.) en verwijder deze eventueel.
	– Beluchtingsslang verstopt.	– Controleer de opening (zie boven).– Controleer de slang op knikken en corrigeer dit.
	– Haakse fitting aan de boiler verdraaid.	– Beluchtingsventiel op haakse fitting moet naar opzij wijzen.
Uit de aftapaansluiting van het veiligheids-/aftapkraantje druppelt water.	– Waterdruk te hoog.	– Controleer de pompdruk (max. 2,8 bar). Bij aansluiting op een centrale waterleiding (land- of city-aansluiting) moet een drukregelaar worden aangebracht die voorkomt dat er hogere drukwaarden dan 2,8 bar op de boiler kunnen ko-men te staan.

Als deze maatregelen niet tot het verhelpen van de storing leiden, neem dan contact op met de Truma Service.

Ingebruikname

De boiler mag niet met een tijdschakelklok worden gebruikt.

truma Boiler EL 230 V - d c

Afbeelding 2

c = tuimelschakelaar „Aan“

d = tuimelschakelaar „Uit“

Schakel de boiler op het bedieningspaneel in (c). Het controle-lampje geeft aan dat het apparaat in gebruik is.

Bij gebruik van voor het voertuig specifieke schakelaars: zie de bedieningshandleiding van de fabrikant van het voertuig.

De watertemperatuur kan niet worden ingesteld, automatische temperatuurbegrenzing bij ca. 70 °C.

Het elektrische verwarmingselement is voorzien van een overtemperatuur-beveiliging. Als het apparaat zonder water werkt, wordt het verwarmingselement door de overtemperatuur-beveiliging bij 90 °C uitgeschakeld. Om het apparaat opnieuw in te schakelen, moet het afkoelen tot onder de 24 °C en een keer „Uit“ en weer „Aan“ worden gezet (reset).

Onderhoud

Voor onderhouds- en reparatiewerkzaamheden mo- gen uitsluitend originele Truma-onderdelen worden gebruikt.

Voor het schoonmaken, desinfecteren en onderhouden van de boiler adviseren wij geschikte, in de handel verkrijgbare producten. Chloorhoudende producten zijn ongeschikt.

Om de groei van micro-organismen te voorkomen, moet de boiler regelmatig tot 70 °C worden verwarmd.

Verwijdering

Het apparaat moet volgens de wettelijke bepalingen van het land waarin het wordt gebruikt worden verwijderd. Nationale voorschriften en wetten (in Duitsland is dit bijv. de verordening m.b.t. de sloop van voertuigwrakken) moeten worden nageleefd.

In andere landen moeten steeds de daar geldende voorschriften in acht worden genomen.

Technische gegevens

gemeten volgens Truma-testcondities

Voeding

230 V \~, 50 Hz

Opgenomen stroom

3,7 A (850 W)

Waterinhoud

14 liter

Opwarmtijd van ca. 15 °C tot ca. 70 °C

ca. 70 min.

Temperatuurbegrenzing

70 °C

Overtemperatuur-beveiliging

90 °C

Pompdruk

max. 2,8 bar

Systeemdruk

max. 4,5 bar

Gewicht (zonder inhoud)

ca. 3 kg

Afmetingen

Hoogte: 295 mm

Breedte: 405 mm

Technische wijzigingen voorbehouden!

Garantieverklaring van de fabrikant (Europese Unie)

1. Omvang van de fabrieksgarantie

Truma verleent als fabrikant van het apparaat de consument een garantie, die eventuele materiaal- en/of fabricagefouten van het apparaat dekt.

Deze garantie geldt in de lidstaten van de Europese Unie en in de landen IJsland, Noorwegen, Zwitserland en Turkije. Een consument is de natuurlijke persoon, die als eerste het apparaat van de fabrikant, OEM of dealer heeft gekocht en het niet in het kader van een commerciële of zelfstandige beroepsmatige activiteit doorverkoopt of bij derden installeert.

De fabrieksgarantie geldt voor de bovengenoemde gebreken, die zich binnen 24 maanden na het sluiten van de koopovereenkomst tussen de verkoper en de consument voordoen. De fabrikant of een geautoriseerde servicepartner zal dergelijke gebreken door nakoming achteraf, dat betekent naar zijn keuze door reparatie of vervangende levering, verhelpen. Defecte onderdelen worden eigendom van de fabrikant of van de geautoriseerde servicepartner. Indien het apparaat op het moment van de reclamatie niet meer wordt gemaakt, kan de fabrikant in geval van een vervangende levering ook een soortgelijk product leveren.

Indien de fabrikant garantie verleent, begint de garantietermijn ten aanzien van de gerepareerde of vervangen onderdelen niet opnieuw, maar loopt de oude termijn voor het apparaat door. Tot het uitvoeren van garantiewerkzaamheden zijn uitsluitend de fabrikant zelf of een geautoriseerde service partner gerechtigd. De in het geval van garantie ontstane kosten worden direct tussen de geautoriseerde servicepartner en de fabrikant afgerekend. Bijkomende kosten op grond van gecompliceerde uit- en inbouwomstandigheden van het apparaat (bijv. demontage van meubel- of carrosserieedelen) en voorrijkosten van de geautoriseerde servicepartner of fabrikant kunnen niet als garantieprestatie worden erkend.

Verdergaande aanspraken, in het bijzonder aanspraken op schadevergoeding van de consument of van derden, zijn uitgesloten. Een en ander laat de voorschriften van de wet op de productaansprakelijkheid (Produkthaftungsgesetz) onverlet.

De vrijwillige garantie van de fabrikant laat de geldende wettelijke aanspraken van de consument wegens gebreken jegens de verkoper in het respectievelijke land van aankoop onverlet. In individuele landen kan er sprake zijn van garancies, die door de respectievelijke leveranciers (dealer, Truma Partner) worden uitgesproken. Deze kan de consument direct via zijn leverancier, bij wie hij het apparaat heeft gekocht, afwikkelen. Geldig zijn de garantievoorwaarden van het land, waarin de eerste aankoop van het apparaat door de consument heeft plaatsgevonden.

2. Uitsluiting van de garantie.

De aanspraak op garantie geldt niet:

- in geval van onoordeelkundig gebruik in strijd met het eigenlijke gebruik

- in geval van een ondeskundige installatie, montage of ingebruikneming, die in strijd is met de gebruiksaanwijzing en inbouwhandleiding

- in geval van onoordeelkundig(e) gebruik of bediening in strijd met de gebruiksaanwijzing en inbouwhandleiding, met name bij het niet in acht nemen van onderhoudsvoorschriften, verzorgingsrichtlijnen en waarschuwingen

- indien reparaties, installaties of ingrepen door niet geautoriseerde partners worden uitgevoerd

- voor verbruiksmaterialen, slijtende onderdelen en bij natuurlijke slijtage

- als het apparaat wordt voorzien van reserveonderdelen, aanvullende onderdelen of accessoires, die geen originele onderdelen van de fabrikant zijn en daardoor een gebrek wordt veroorzaakt in geval van schade door ongerechtigheden (bijvoorbeeld olies, weekmakers in gas), chemische of elektrochemische invloeden in het water of als het apparaat anderszins in contact is gekomen met ongeschikte stoffen (bijvoorbeeld chemische producten, ongeschikte reinigingsmiddelen)

- in geval van schade door abnormale milieu- of voor het gebruik van de zaak ongeschikte gebruiksomstandigheden

- in geval van schade door overmacht of natuurrampen en door andere invloeden waarvoor Truma niet verantwoordelijk is

- in geval van schade die te herleiden is tot een onoordeelkundig transport.

3. Claimen van de garantie

De garantie dient bij een geautoriseerde servicepartner of bij het Truma Servicecentrum te worden geclaimd. Alle adressen en telefoonnummers zijn te vinden op www.truma.com in het gedeelte „Service“.

Om een soepel verloop te garanderen, verzoeken wij bij het opnemen van contact de volgende informatie bij de hand te houden:

• gedetailleerde beschrijving van het gebrek
• serienummer van het apparaat
• datum aankoop

De geautoriseerde servicepartner of het Truma Servicecentrum bepalen telkens de verder te volgen werkwijze. Om eventuele transportschade te voorkomen, mag het betreffende apparaat uitsluitend na voorafgaand overleg met de geautoriseerde servicepartner of het Truma Servicecentrum worden verzonden.

Wordt het garantiegeval door de fabrikant erkend, dan neemt de fabrikant de transportkosten voor zijn rekening. Is er geen sprake van een garantiegeval, dan wordt de consument daarover geïnformeerd en komen de reparatie- en transportkosten voor zijn rekening. Wij verzoeken af te zien van het opsturen zonder voorafgaand overleg.

Boiler Elektro (elektrisk vandvarmer)

Indholdsfortegnelse

Anvendte symboler 22 Model 22

Anvendelse 22

Brugsanvisning

NL Bij storingen kunt u contact opnemen met het Truma Servicecentrum of met een van onze erkende servicepartners (zie www.truma.com).

Voor een snelle bediening dient u apparaattype en serienummer (zie typeplaat) gereed te houden.

DK Ved fejl kontaktes Trumas serviceafdeling eller en af vores autoriserede servicepartnere (se www.truma.com).
