BRUGSANVISNING Boiler Elektro TRUMA

• De garantie dient bij een geautoriseerde servicepartner of bij het Truma Servicecentrum te worden geclaimd. Alle adressen en telefoonnummers zijn te vinden op www.truma.com in het gedeelte „Service“. Om een soepel verloop te garanderen, verzoeken wij bij het opnemen van contact de volgende informatie bij de hand te houden: – gedetailleerde beschrijving van het gebrek – serienummer van het apparaat – datum aankoop De geautoriseerde servicepartner of het Truma Servicecen- trum bepalen telkens de verder te volgen werkwijze. Om eventuele transportschade te voorkomen, mag het betref- fende apparaat uitsluitend na voorafgaand overleg met de geautoriseerde servicepartner of het Truma Servicecentrum worden verzonden. Wordt het garantiegeval door de fabrikant erkend, dan neemt de fabrikant de transportkosten voor zijn rekening. Is er geen sprake van een garantiegeval, dan wordt de consument daar- over geïnformeerd en komen de reparatie- en transportkosten voor zijn rekening. Wij verzoeken af te zien van het opsturen zonder voorafgaand overleg.22 Vigtige betjeningshenvisninger Dette anlæg kan anvendes af børn fra 8 år samt af personer med nedsatte fysiske, senso- riske eller mentale evner eller manglende erfa- ring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af anlægget, og forstår de dermed forbundne farer. Børn må ikke lege med anlægget. Reparationer må kun udføres af en fagmand! Garantien bortfalder, og producenten fralæg- ger sig ethvert ansvar: – ved ændringer på anlægget (inklusive tilbehør), – hvis der ikke anvendes originale Truma-dele som reservedele og tilbehør, – hvis monterings- og brugsanvisningen ikke følges. Desuden bortfalder brugsretten til anlægget og dermed også i mange lande førertilladelsen til køretøjet. Hvis det kun er koldtvandsanlægget, der dri- ves uden vandvarmer, fyldes vandvarmeren også her med vand. For at undgå frostskader skal vandindholdet tømmes ved at aktivere sikkerheds-/aftapningsventilen, også selvom vandvarmeren ikke har været i brug. Som en alternativ løsning kan der monteres to varmt- vandsbestandige stopventiler før koldt- og varmtvandstilslutningen. Ved tilslutning til en central vandforsyning (land- eller bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at der kan opstå tryk i vandvarmeren, der overstiger 2,8 bar. I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas serviceafdeling. I andre lan- de kontaktes de pågældende servicepartnere (sewww.truma.com). Boiler Elektro (elektrisk vandvarmer) Brugsanvisning Indholdsfortegnelse Anvendte symboler p. 22

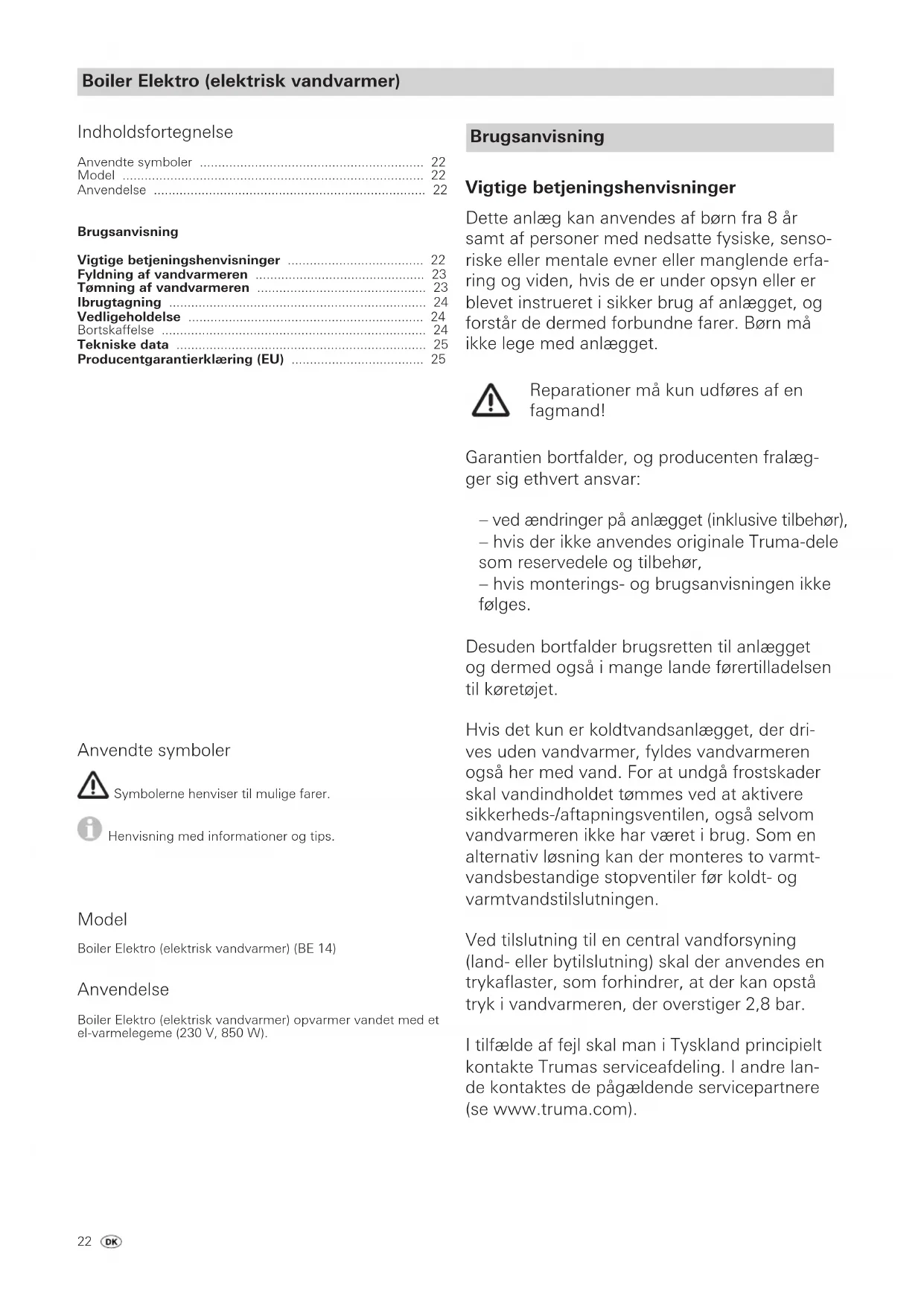

• Model p. 22
• Anvendelse p. 22
• Brugsanvisning Vigtige betjeningshenvisninger p. 22
• Fyldning af vandvarmeren p. 23
• Tømning af vandvarmeren p. 23
• Ibrugtagning p. 24
• Vedligeholdelse p. 24
• Bortskaffelse p. 24
• Tekniske data p. 25
• Producentgarantierklæring (EU) Anvendte symboler Symbolerne henviser til mulige farer. Henvisning med informationer og tips. Model Boiler Elektro (elektrisk vandvarmer) (BE 14) Anvendelse Boiler Elektro (elektrisk vandvarmer) opvarmer vandet med et el-varmelegeme (230 V, 850 W).23 Montøren eller indehaveren af køretøjet skal placere det gule advarselsmærkat, der leveres sammen med anlægget, på et synligt sted i køretøjet (f.eks. på døren til klædeskabet). Manglende mærkater kan rekvireres hos Truma. Inden anlægget tages i brug første gang skal brugsanvisningen og »Vigtige betje- ningshenvisninger« læses grundigt! Inde- haveren af køretøjet er ansvarlig for, at anlæg- get fungerer korrekt. Inden første ibrugtagning skal hele vand- forsyningen skylles grundigt med rent vand. Når vandvarmeren ikke er i brug, skal den tømmes, hvis der er fare for frost! Garan- tien dækker ikke frostskader! De dele af anlægget, der kommer i kon- takt med vand, er drikkevandsgodkendte (se Producenterklæring www.truma.com – Downloads – Producenterklæring). Fyldning af vandvarmeren Kontroller, om sikkerheds-/aftapningsventilen er lukket i koldt- vandstilførslen: Arm vandret, position (a). Sikkerheds-/aftapningsventilen skal aktiveres regelmæs- sigt for at undgå kalkaflejringer og for at sikre, at den ikke er blokeret. p. 25

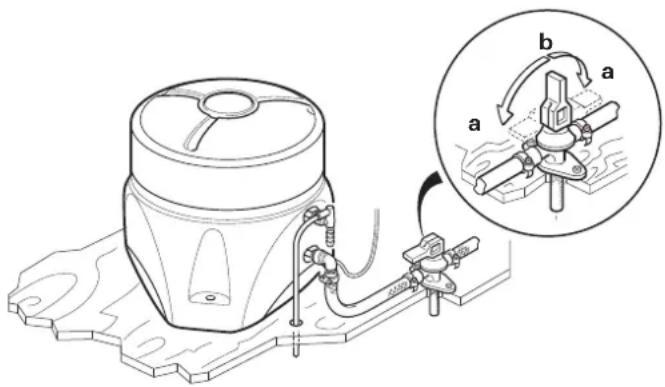

Fig. 1 a = Armposition »Lukket« b = Armposition »Tøm« Åbn varmtvandshaner i køkken og bad, sæt forvalgsblandere eller etgrebsarmaturer på »varm«. Slå strømmen til vandpumpen til (hoved- eller pumpeafbryder). Lad armaturerne være åbne, indtil vandet i vandvarmerne har fortrængt luften, og der kommer vand ud. Ved frost kan fyldningen forhindres pga. frosset restvand. Vandvarmeren kan optøs ved kort ibrugtagning (maks. 2 mi- nutter). Frosne ledninger kan optøs ved at opvarme kabinen. Tømning af vandvarmeren Hvis campingvognen ikke anvendes i vinterperioden, skal vandvarmeren tømmes! Afbryd strømmen til vandpumpen (hoved- eller pumpeafbryder). Åbn varmtvandshaner i køkken og bad. Åbn sikkerheds-/aftapningsventilen: Arm lodret, position (b). Vandvarmeren tømmes nu direkte ud via sikkerheds-/aftap- ningsventilen. Kontroller om hele vandindholdet løber ud (14 liter).24 Ibrugtagning Vandvarmeren må ikke anvendes sammen med en timer. Boiler EL 230 V ~

Fig. 2 c = Vippekontakt »til« d = Vippekontakt »fra« Vandvarmeren tilkobles på betjeningsdelen (c). Kontrollampen viser, at anlægget er i drift. Hvis der anvendes køretøjsspecifikke kontakter: se køretøjs- producentens betjeningsvejledning. Vandtemperaturen kan ikke forvælges, automatisk tem- peraturbegrænsning ved ca. 70 °C. Det elektriske varmelegeme er forsynet med en overtem- peratursikring. Hvis anlægget anvendes uden vand fra- kobler overtemperatursikringen varmelegemet ved 90 °C. Hvis anlægget skal tilkobles igen skal det afkøle til under 24°C og »Fra«- og »Til«-kobles igen (Reset). Vedligeholdelse Der må kun anvendes originale Truma-dele til service og reparation. Til rengøring, desinficering og pleje af vandvarmeren anbefa- ler vi egnede, gængse produkter. Klorholdige produkter er ikke egnede. For at undgå aflejring af mikroorganismer, anbefales det at opvarme vandvarmeren regelmæssigt til 70 °C. Bortskaffelse Anlægget skal bortskaffes i overensstemmelse med de admi- nistrative bestemmelser i det pågældende anvendelsesland. De nationale forskrifter og love (i Tyskland f.eks. bestemmel- serne om udrangerede køretøjer) skal følges. I andre lande skal de gældende forskrifter overholdes. Fejlfindingsvejledning Fejl Årsag Afhjælpning Vandet bliver ikke varmt. – Ingen driftsspænding. – Drift uden vand, overtem- peratursikringen slukker varmelegemet. – Genetabler spændingsforsyningen. – Sluk, vent 10 minutter, påfyld vand, tænd. Ekstrem lang opvarmningstid – Vandbeholderen er kalket til. – Afkalk vandsystemet (se Vedligeholdelse). Der løber vand ud – vandvar- meren kan ikke fyldes op – Sikkerheds-/aftapningsven- tilen er åben. – Luk sikkerheds-/aftapningsventilen. Vandvarmeren tømmes ikke, selvom sikkerheds-/aftap- ningsventilen er åben. Der drypper vand ud af sik- kerheds-/aftapningsventilens aftapningsstuds. – Sikkerheds-/aftapningsven- tilens aftapningsstuds er lukket. – Ventilationsslangen er lukket. – Vinkeltilslutningen på vandvarmeren er vredet. – Vandtrykket er for højt. – Undersøg åbningen for snavs (sne, is, løv etc.), og fjern det eventuelt. – Kontroller åbningen (se ovenfor). – Kontroller og korriger slangen for knæk. – Udluftningsventilen på vinkeltilslutningen skal pege hen mod siden. – Kontroller pumpetrykket (maks. 2,8 bar). Ved tilslutning til en central vandforsyning (land- eller bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at der kan opstå tryk i vandvarmeren, der overstiger 2,8 bar. Hvis fejlen ikke afhjælpes herved, kontaktes Truma service.25 Tekniske data fundet iht. Truma kontrolbetingelser Spændingsforsyning 230 V ~, 50 Hz Strømforbrug 3,7 A (850 W) Vandindhold 14 liter Opvarmningstid fra ca. 15 °C til ca. 70 °C ca. 70 min. Temperaturbegrænsning 70 °C Overtemperatursikring 90 °C Pumpetryk maks. 2,8 bar Systemtryk maks. 4,5 bar Vægt (uden indhold) ca. 3 kg Mål Højde: 295 mm Bredde: 405 mm Ret til tekniske ændringer forbeholdes! Producentgarantierklæring (EU)

1. Producentgarantiens omfang

Som producent af anlægget yder Truma forbrugeren en garanti, der dækker eventuelle materiale- og/eller produktionsfejl på anlægget. Denne garanti gælder i Den Europæiske Unions medlemsstater samt i Island, Norge, Schweiz og Tyrkiet. Som forbruger beteg- nes den naturlige person, der som den første erhverver anlæg- get fra producenten, OEM (producent af originalt udstyr) eller forhandler, og som ikke videresælger anlægget som led i egen erhvervsmæssige eller selvstændige virksomhed eller installerer dette hos tredjepart. Producentgarantien gælder for ovennævnte mangler, som opstår inden for de første 24 måneder efter indgåelse af kø- bekontrakten mellem sælger og forbruger. Producenten eller en autoriseret servicepartner afhjælper sådanne mangler efter eget valg ved reparation eller ombytning. Ejendomsretten til defekte dele overgår til hhv. producenten eller den autorisere- de servicepartner. Såfremt anlægget ikke længere produceres på reklamationstidspunktet, kan producenten i tilfælde af om- bytning levere et lignende produkt. Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller ombyttede dele ikke forfra. Den påbe- gyndte garantiperiode for anlægget fortsættes. Kun produ- centen selv eller en autoriseret servicepartner er berettiget til at udføre garantiopgaver. Omkostninger i forbindelse med en garantisag afregnes direkte mellem den autoriserede service- partner og producenten. Ekstra omkostninger pga. vanskelig- gjorte monterings- og afmonteringsbetingelser i forbindelse med anlægget (f.eks. afmontering af møbel- og karosseridele) samt kørselsomkostninger for den autoriserede servicepartner eller producent anerkendes ikke som garantiydelse. Yderligere krav, særligt erstatningskrav fra forbruger eller tred- jepart, er udelukket. Bestemmelserne i den tyske produktan- svarslov (Produkthaftungsgesetz) gælder fortsat. De lovbestemte reklamationskrav, forbrugeren måtte have over for sælgeren i det respektive land, hvor købet er foreta- get, berøres ikke af producentens frivillige garanti. I enkelte lande kan der være garantier, som fremsættes af de respekti- ve forhandlere (registrerede forhandlere, Truma Partnere). Dis- se kan forbrugeren afklare direkte med den forhandler, som anlægget er købt hos. Garantibetingelserne i det land, hvor forbrugeren første gang har købt anlægget, er gældende.

2. Udelukkelse af garanti

Garantien dækker ikke: – som følge af forkert anvendelse, der strider imod det tilsig- tede anvendelsesformål – som følge af forkert installation, montering eller idriftsættel- se, der strider imod brugs- og monteringsanvisningen – som følge af forkert drift eller betjening, der strider imod brugs- og monteringsanvisningen, især manglende overhol- delse af vedligeholdelses-, pleje- og advarselsanvisninger – hvis reparationer, installationer eller indgreb er udført af ik- ke-autoriserede partnere – for forbrugsmaterialer, sliddele og ved naturligt slid, – hvis anlægget er udstyret med reservedele, suppleringsdele eller tilbehør, som ikke er originaldele fra producenten, og som forårsager mangler – som følge af skader på grund af fremmedstoffer (f.eks. olier, blødgøringsmidler i gassen), kemiske eller elektrokemiske belastninger i vandet, eller hvis anlægget i øvrigt er kommet i berøring med uegnede stoffer (f.eks. kemiske produkter, uegnede rengøringsmidler) – som følge af skader på grund af unormale miljø- eller uved- kommende driftsbetingelser – som følge af skader på grund af force majeure eller naturka- tastrofer og på grund af andre påvirkninger, som Truma ikke er ansvarlig for – som følge af skader, der er opstået på grund af forkert transport

3. Udnyttelse af garantien
