BRUKSANVISNING Bluextreme 700 Ferplast

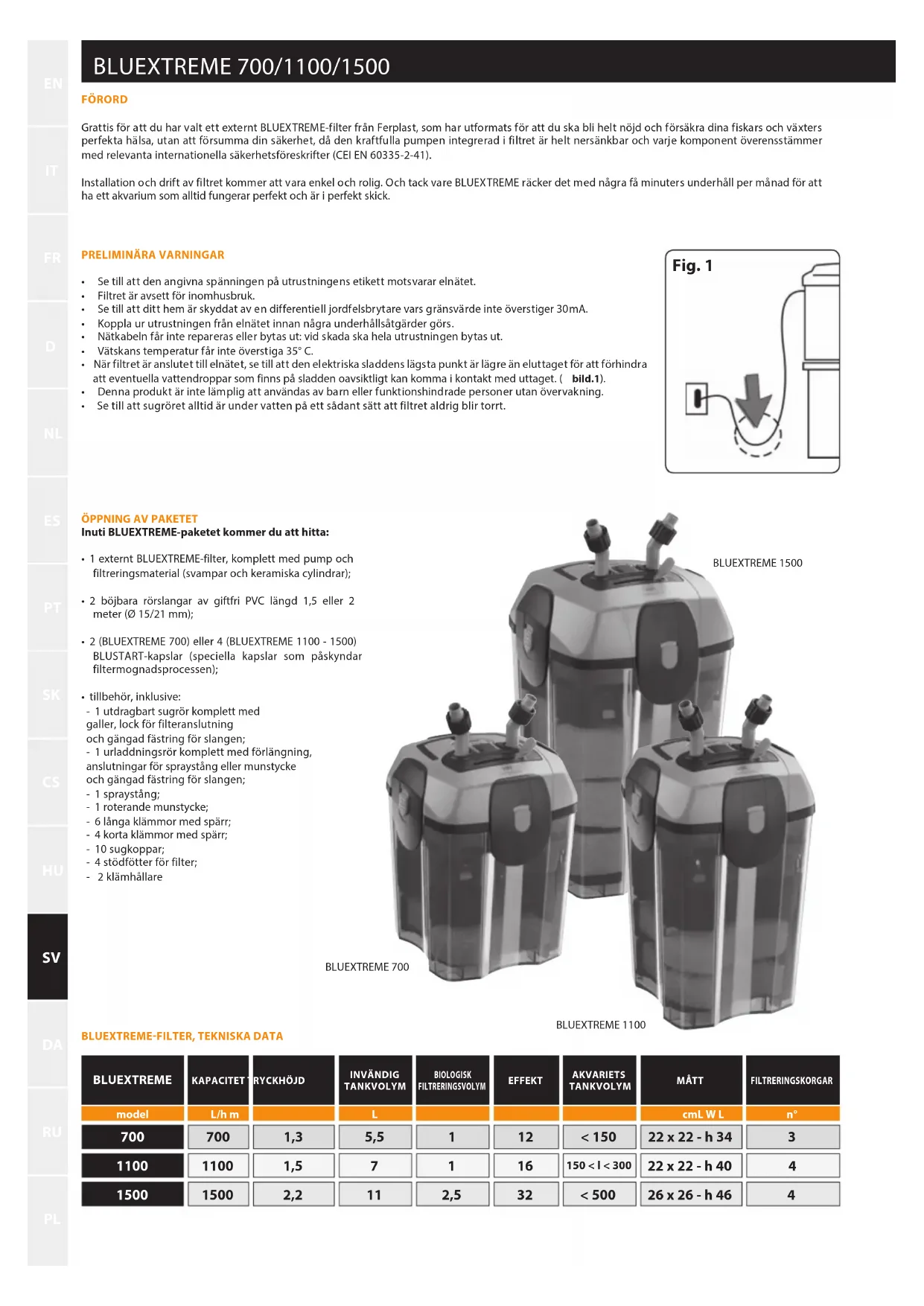

FÖRORD Grattis för att du har valt ett externt BLUEXTREME-filter från Ferplast, som har utformats för att du ska bli helt nöjd och försäkra dina fiskars och växters perfekta hälsa, utan att försumma din säkerhet, då den kraftfulla pumpen integrerad i filtret är helt nersänkbar och varje komponent överensstämmer med relevanta internationella säkerhetsföreskrifter (CEI EN 60335-2-41). Installation och drift av filtret kommer att vara enkel och rolig. Och tack vare BLUEXTREME räcker det med några få minuters underhåll per månad för att ha ett akvarium som alltid fungerar perfekt och är i perfekt skick. Fig. 1

• 1 externt BLUEXTREME-filter, komplett med pump och filtreringsmaterial (svampar och keramiska cylindrar); • 2 böjbara rörslangar av giftfri PVC längd 1,5 eller 2 meter (Ø 15/21 mm);• 2 (BLUEXTREME 700) eller 4 (BLUEXTREME 1100 - 1500) BLUSTART-kapslar (speciella kapslar som påskyndar filtermognadsprocessen); • tillbehör, inklusive: - 1 utdragbart sugrör komplett med galler, lock för filteranslutning och gängad fästring för slangen; - 1 urladdningsrör komplett med förlängning, anslutningar för spraystång eller munstycke och gängad fästring för slangen; - 1 spraystång; - 1 roterande munstycke; - 6 långa klämmor med spärr; - 4 korta klämmor med spärr; - 10 sugkoppar; - 4 stödfötter för filter; - 2 klämhållareÖPPNING AV PAKETET Inuti BLUEXTREME-paketet kommer du att hitta: BLUEXTREMEFILTER, TEKNISKA DATA BLUEXTREME

KAPACITET TRYCKHÖJDINVÄNDIG TANKVOLYM

1500 1500 2,2 11 26 x 26 - h 462,5 32 < 500 4 model n°BLUEXTREME 1500BLUEXTREME 700BLUEXTREME 1100PRELIMINÄRA VARNINGAR

• Se till att den angivna spänningen på utrustningens etikett motsvarar elnätet.
• Filtret är avsett för inomhusbruk.
• Se till att ditt hem är skyddat av en differentiell jordfelsbrytare vars gränsvärde inte överstiger 30mA.

• Koppla ur utrustningen från elnätet innan några underhållsåtgärder görs.

• Nätkabeln får inte repareras eller bytas ut: vid skada ska hela utrustningen bytas ut.

• Vätskans temperatur får inte överstiga 35° C.

• När filtret är anslutet till elnätet, se till att den elektriska sladdens lägsta punkt är lägre än eluttaget för att förhindra att eventuella vattendroppar som finns på sladden oavsiktligt kan komma i kontakt med uttaget. (bild.1).
• Denna produkt är inte lämplig att användas av barn eller funktionshindrade personer utan övervakning.
• Se till att sugröret alltid är under vatten på ett sådant sätt att filtret aldrig blir torrt.IT

BLUEXTREME: upptäck alla dess imponerande egenskaper Filterhandtag Ett lättanvänt handtag för att transportera filtret som håller även när filtret är fullt med vatten (Bild. A/1). Utlösningsarm för ventil En lättanvänd spak som underlättar tömning av ventilenheten från filterluckan vid underhållsarbete (Bild A/2). OBS: Ventilenheten kan tas bort från locket enbart om spaken är i vertikalt läge. Ventilöppningsspaken (säkerhetssystem) En hävarm som medger öppning/stängning av ventilerna och reglering av flödet (Bild A/4). Rörkopplingar med fästring Lättanvända 360° roterande kopplingar (Bild A/7) med en fästring som tillåter en säker montering på slangen (Bild A/3). Ventilenheten Ett element som lätt kan tas bort från locket tack vare utlösningsarmen som innehåller ventiler för att avbryta vattenflödet (Bild A/10). OBS: Vid tömning från locket blockerar ett särskilt system ventilens utlösningsarm så den inte kan röra sig av misstag och orsaka vattenläckage. Krokar 4 starka krokar som ger ett fast grepp mellan locket och filtertanken (Bild A/5). En särskild knapp tillåter blockering av kroken när den är stängd i syfte att undvika oavsiktlig öppning (Bild A/6). OBS: Röd: blockerad krok; Grön: oblockerad krok. Tanktätning Särskild tätning av EPDM-gummi för att garantera maximalt grepp mellan lock och behållare (Bild A/8). Förkammartätning Särskild tätning av EPDM-gummi expanderad med slutna celler som garanterar vattenflödet från filteringången till botten av tanken, utan någon läckageväg (Bild A/9). Korg med keramiska cylindrar En lättanvänd korg som innehåller keramiska cylindrar för biologisk filtrering. Denna position optimerar filtereffektivitet (Bild B/1). Vattenpassagerör Ett integrerat rör som säkerställer ett direkt flöde av vatten från akvariet till botten av tanken (Bild B/2). Korg med filtermaterial Lättanvända korgar som innehåller svampar av varierande porositet, lätta att anpassa till andra typer av material (Bild B/3). De särskilda justerbara handtagen säkerställer att deras läge fixeras väl mot tankväggen på ett sätt som undviker läckagevägar av vatten runt svamparna (Bild B/4). Filtermaterialen kan ersättas av andra, inklusive perlonull BLUFIBRE (mekanisk filtrering), aktivt kol i kornform BLUCARBON och zeoliten BLUZEOLITE (absorberande filtrering) eller andra material, var försiktig så att filtret inte täpps igen. Sugrör Särskilt rör för att suga vattnet i akvariet, med justerbar längd (Bild C/6). Röret innehåller ett galler för att undvika att blad eller fiskar kommer in i filtret (Bild C/7) och ett hål med en hylsa för anslutningen (Bild C/8). Dessutom försäkrar fästringen en säker anslutning på slangen. Slang Slang av PVC med en diameter om 15/21 mm som finns färdigskurna i två delar. Bild A

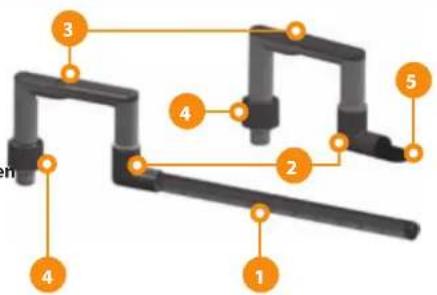

Bild C 1 Spraystång 2 Rörkoppling 90 grader 3 Rörkoppling utan lock 4 Fästring för anslutning till slangen 5 Roterande munstycke 6 Justerbart sugrör 7 Galler 8 Kapsyl för filteranslutning 9 Slangkoppling med lock

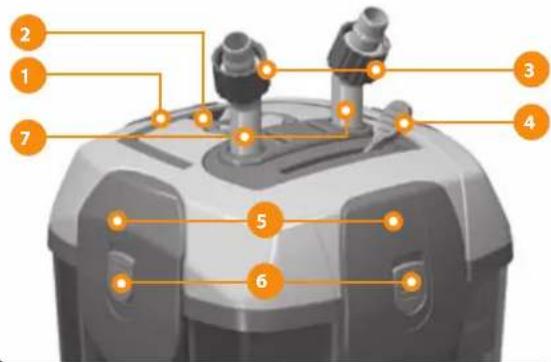

1 Filterhandtag 2 Utlösningsarm för ventil 3 Fästringar 4 Spak för filteröppning och flödesreglering 5 Krok 6 Säkerhetsknapp för stängning av krok 7 Rörkopplingar för vattenintag och -tömning 8 Tanktätning 9 Förkammartätning 10 Ventilenhet

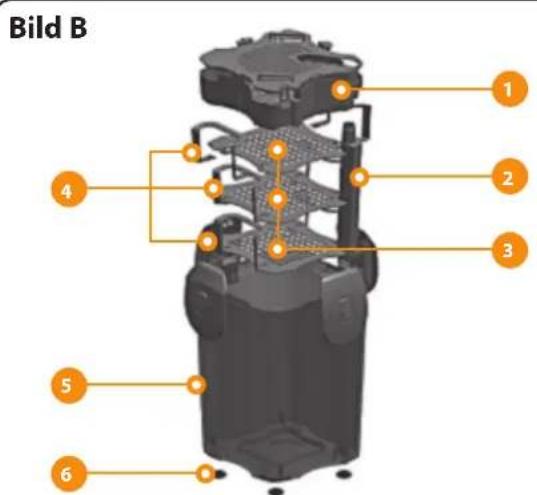

Bild B 1 Keramiska cylinderkorgar med lock 2 Rör för vattenpassage mot tankens botten 3 Filtreringsmaterialkorg med svampar 4 Justerbara korghandtag 5 Tank 6 Stödben

Iordningställande av akvariet

• Dekorera akvariet enligt rekommendationerna från din återförsäljare eller som anges i instruktionsmanualen. • Om du ställer i ordning ett akvarium med tropiska sötvattensfiskar rekommenderar vi ett enhetligt grunt lager av gödsel. • Fyll tanken med vatten (vi rekommenderar att du använder 50 % kranvatten och 50 % avjoniserat vatten för akvarier, men denna procentsats kan variera beroende på ditt kranvattens egenskaper). • Ställ in temperaturen på värmaren utifrån de valda fisk- och växtarterna (till exempel, för tropiska sötvattensakvarier är den genomsnittliga temperaturen ungefär 25-26°C).Installera det externa filtret enligt beskrivningen nedan (Inklusive införandet av BLUSTART-tabletterna)• Placera växterna i akvariet efter att vattnet varit i tanken i 24 h för att försäkra dig om att temperaturen och vattnets kemiska värden är stabila. • Innan du sätter i fisk måste du vänta 10-12 dagar så att filtret är aktivt. Vi rekommenderar att du kontrollerar parametrarna för vattnet i ditt akvarium med mätutrustningen MULTISTICK TESTER. Din återförsäljare kan också rekommendera de idealiska värdena för temperatur, hårdhet etc, enligt fisk- och växtarterna som du har valt för ditt akvarium. Det är en bra idé att upprepa kontrollen ofta. När fisken är isatt, tillsätt BLUSTART-tabletterna som medföljer filtret (1 av 700 och 2 av 1100 och 1500) på botten av filtertanken (du kan föra in dem enkelt genom röret, Bild D).• Under perioden som behövs för filterunderhåll, lägg till en daglig mindre dos av torr mat: det kommer underlätta bildandet av bakteriefloran. Förberedelse och installation av filtret

• Sätt fast de fyra stödbenen på botten av tanken (Bild B/6).

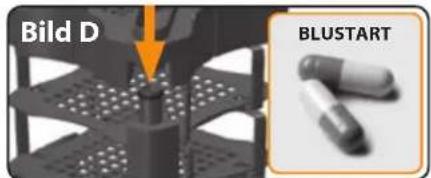

• Placera BLUEXTREME-filtret under ditt akvariums nivå (om du vill, placera det på sidan av akvariet, vilket kan göras efter start). Alla Ferplast-stativ är utformade för att underlätta rörens passage. OBS: Från botten av filterstödet till rörens intagsport till akvariet får det inte vara mer än 160 cm. • Sätt i ventilenheten i hållaren; sänk utlösningsarmen och verifiera att reglerarmen är i OBLOCKERAT läge. • Ta ur filtertanklocket med hjälp av krokarna (kom ihåg att de 4 säkerhetsknapparna först måste höjas, och ändras från röd till grön, Bild E) och verifiera att filtreringsmaterialen är korrekt placerade; släpp 1 (700) eller 2 (1100-1500) BLUSTART-kapsyler i botten av filtertanken (du kan enkelt föra in dem genom röret). Stäng filtret igen, placera locket över tanken, fixera det med de fyra krokarna och stäng säkerhetsknapparna. OBS: lås inte en krok i taget, utan gör det parvis (mittemot varandra). Var försiktig med korrekt montering och riktning av locket på tanken, placera det på ett sätt som garanterar kontinuiteten i vattnets passage från intaget till utloppet (Bild F). Se till att det inte finns någon smuts eller främmande föremål på tätningarna under locket.

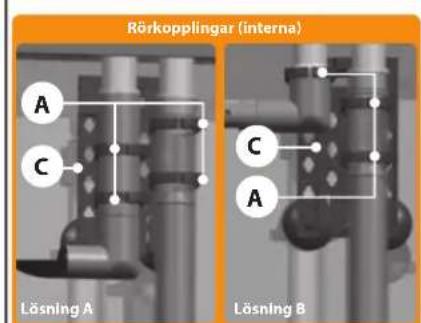

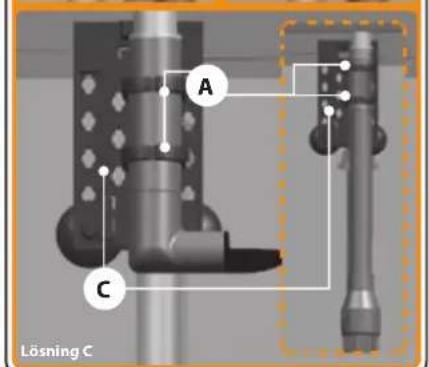

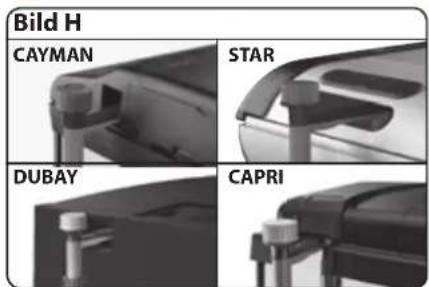

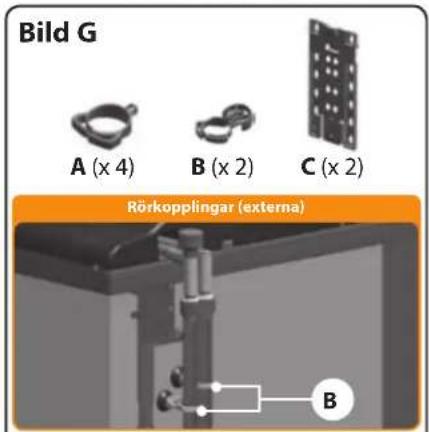

• Placera flödes- och sugrören i ditt akvarium, och se till att sätta fast dem ordentligt med de lämpliga tillbehören (Bild G). OBS: CAYMAN-, DUBAI- och CAPRI-akvarierna och STAR-akvarierna är lämpligt utformade för rörens passage (Bild H).- På CAYMAN-, DUBAI- och CAPRI-modellerna finns lätt borttagbara avbrytbara styrpinnar på baksidan av höljet. - På STAR-modellerna kan de bakre gallerventilerna enkelt tas bort för att tillåta passage av rör. • Vi rekommenderar att du placerar flödes- och sugenheten i de bakre delarna, i motsatta positioner, för att undvika bildandet av direkta passager mellan de två. I själva verket kan dessa passager riskera att ditt akvarium fungerar effektivt. OBS: I akvariet CAYMAN 60, på grund av den minskade mängden tillgängligt utrymme, är det inte möjligt att använda C-formade anslutningar i vänstra delen av akvariet; därför rekommenderar vi att sugröret placeras på höger sida och flödesenheten på vänster sida, så den går direkt in i flödet med slangen. SUGRÖR Placera C-formade anslutningar med lock (Bild C/9) på akvariet och anslut den halvgenomskinliga röret mot insidan av akvariet; sätt i höjdregleringsröret (Bild C/6), då gallret redan anslutits på botten. Reglera sedan placeringen av akvariegallret och håll det ungefär 3-4 cm från botten av tanken. TILLFLÖDESRÖR Placera “C”-formade anslutningar utan lock (Bild C/3) på akvariet och anslut 90-gradiga rörkopplingar med eller utan förlängning (Bild C/2). Anslut sedan spraystången (Bild C/1) eller munstycket som roterar i 360° (Bild C/5). Anslut de böjbara rörslangarna till filterrörskopplingen och flödes- och sugenheten, var försiktig så du inte vänder på riktningen (IN från filtret mot sugenheten, UT från det externa filtret mot tillflödesröret, Bild F). Efter att de satts i hållaren, använd fästringar för att sätta fast dem ordentligt. OBS: De böjbara rörslangarnana ska skäras rakt av och vid rätt längd; sedan ska de anslutas på ett sätt som inte skapar veck (detta underlättar även filteranslutning) eller böjning (vilket skulle kunna försämra vattenkapaciteten). Bild F INOUT Bild D BLUSTART Bild E OBLOCKERADBLOCKERADRörkopplingar (interna) Bild G Lösning B

Underhåll Viktigt: koppla alltid bort filtret från elströmmen innan något underhållsarbete utförs. Filterunderhåll måste göras regelbundet, åtminstone var tredje eller fjärde vecka, och alltid när det är en uppenbar minskning av flödesnivån. För att utföra underhåll:• stäng ventilen med spaken (Bild I/5a);• koppla bort filtret från elektriciteten;

• efter några sekunder, ta ur ventilenheten med utlösningsarmen (Bild I/5b);

• flytta filtret till det område där du kommer att rengöra det, med hjälp av det fasta handtaget (Bild I/5c);
• öppna filtret genom att flytta krokarna (kom ihåg att höja säkerhetsknapparna);

• ta ur den keramiska cylinderkorgen. (OBS: det är inte nödvändigt att rengöra det biologiska filtreringsmaterialet så att de kan behålla sina bakteriella föreningar som håller dem aktiva);
• Skölj de mekaniska och absorberande filtreringssvamparna, ta ur dem genom de motsatta korghandtagen: - de mekaniska filtreringssvamparna måste ersättas åtminstone var sjätte månad; använd endast BLUMEC-original;- Effekten av den absorberande svampen upphör efter ca 2-3 veckor; därför rekommenderar vi att den ersätts av ett BLUCLEAR-original eller att den lämnas i filtret med mekanisk funktion; hur som helst måste den bytas ut var sjätte månad; - den absorberande svampen kan också ersättas av andra material, inklusive aktivt kol i kornform BLUCARBON eller zeolit BLUZEALITE (det rekommenderas att placera dem med den medföljande påsen);- under perioder av särskild terapeutisk behandling måste den absorberande svampen tas bort från filtret (för att undvika en minskning av dess effekt). När denna period är över rekommenderar vi att du sätter dit en ny.
• Rengör rotorn och filterpumpens axel minst var tredje till fjärde månad: - ta bort pumplocket, skjut fliken mot fläkten och dra ur den helt (Bild I/6a-b); - ta ut rotorn och axeln och rengör dem med en mjuk borste och ljummet vatten (använd inte rengöringsmedel eller slipmedel); - återmontera pumpen på samma sätt genom att vända på processen, se till att den keramiska axeln stitter ordentligt i dess hållare i sockeln (var försiktig när du hanterar den, då den är mycket ömtålig).

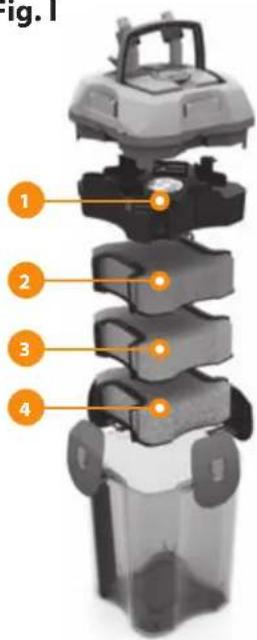

• Sätt ihop filtret på nytt; var noga med att sätta in filtreringsmaterialen i rätt ordning igen: blå svamp med stora porer på botten, blå svamp med små porer i mitten (bara för 1100 och 1500), svamp med aktivt kol på nästa, korg med keramiska cylindrar längst upp.
• Placera filtret nära tanken och sätt på nytt i ventilerna i hållaren. OBS: om det finns vatten på den inre luckan, släpp ut vattnet, innan du sätter in den i filtret, genom att luta på locket.
• Om du har gjort rätt kommer filtret att starta när du öppnar ventilerna och ansluter elen. Om filtret inte skulle starta av någon anledning, utför proceduren som anges i punkten “Start av filtret”. Andra underhållsaktiviteter:
• Tätning: för att försäkra att filtret förblir läckagefritt rekommenderar vi att tätningarna byts ut minst en gång per år, med rätta Ferplast-tillbehör.
• Rengör suggallret regelbundet, kontrollera att det aldrig är blockerat.

• Rengör de böjbara rörslangarna regelbundet så att alger eller smuts inte minskar eller hindrar vattnets passage. Start av filtret (självsugande system) 1 Se till att ventilöppningsspaken är i stängt läge. 2 Öppna locket som är placerat ovanför sugenheten och häll i en kopp med vatten (ungefär 150 ml). 3 Stäng locket ordentligt igen.4 Öppna filterventilen genom att använda den lämpliga spaken. På detta sätt startar systemet automatiskt. 5 Sätt på filtret genom att ansluta det till eluttaget. Med spaken går det att reglera flödet och utsläppet av vattnet. OBS: Se till att det inte finns några läckor när filtret startas. Efter ett par timmars drift, kontrollera att filtret fungerar korrekt och att det inte finns några läckor. Om vattnet inte rinner på ett tillfredsställande sätt i utloppsröret, kontrollera rörets anslutningar och se till att de inte är blockerade eller böjda. Genom att lätt skaka på filtret går det att släppa ut eventuell luft som finns inuti. 150 cc Reservdelar och tillbehör Varje del av BLUEXTREME-filtret kan enkelt bytas ut. Reservdelarna finns tillgängliga i butiken där du köpte filtret. Det finns också flera Ferplast-tillbehör tillgängliga, som uppdateras kontinuerligt, och som är användbara för att möta akvariets olika behov. För ersättning av någon komponent och för att garantera att din produkt fungerar och är så säker som möjligt är det nödvändigt att endast använda Ferplast originaldelar. Montering av reservdelar som inte är original gör garantin ogiltig. Garanti Ferplast garanterar att BLUEXTREME-filtret och alla dess beståndsdelar och tillbehör inom de gränser som visas i den nuvarande klausulen och genom bestämmelserna i gällande lag. Garantin gäller endast för tillverkningsfel och inkluderar gratis reparation och ersättning. Garantin gäller inte för skador och/eller defekter orsakade av försummelse, slitage, användning som inte följer rekommendationerna och varningarna som anges i denna manual, olyckor, misskötsel, felaktig användning, olämpliga reparationer och försäljning utan kvitto. Svamparna, tätningarna och filtreringsmaterialen är undantagna från garantin.BLUEXTREME 700/1100/1500
