Tipo di prodotto	Filtro esterno per acquario
Marca	Ferplast
Modello	Bluextreme 700
Volume acquario consigliato	Fino a 700 L
Alimentazione	220-240 V, 50 Hz
Potenza	8 W (valore indicativo)
Portata massima	700 L/h (valore indicativo)
Dimensioni (L x P x A)	25 x 25 x 30 cm (valore indicativo)
Peso	4 kg (valore indicativo)
Diametro tubi	15/21 mm
Lunghezza tubi inclusi	2 x 2 m
Materiali filtranti inclusi	Schiuma blu a pori larghi, schiuma blu a pori fini, schiuma adsorbente, cilindri ceramici
Accessori inclusi	Griglia di aspirazione, ugello orientabile 360°, tubo diffusore, raccordi a L, ventose, clip, capsule BLUSTART, tappo di innesco
Sistema di innesco	Autoinnescante (self-priming)
Materiali	Plastica, gomma EPDM, albero in ceramica
Manutenzione	Pulizia delle schiume ogni 3-4 settimane, rotore ogni 3-4 mesi, guarnizioni una volta all'anno
Sicurezza	Scollegare prima della manutenzione, interruttore differenziale 30 mA, non far funzionare a secco, temperatura massima acqua 35°C
Pezzi di ricambio	Schiume BLUMEC, carbone attivo BLUCARBON, zeolite BLUZEOLITE, guarnizioni, rotore, albero, kit guarnizioni
Garanzia	Difetti di fabbricazione, parti soggette a usura escluse

Domande frequenti - Bluextreme 700 Ferplast

Come installare il filtro Bluextreme 700?

Posizionare il filtro al di sotto del livello dell'acquario, collegare i tubi di aspirazione e mandata, versare un bicchiere d'acqua nel tappo di innesco, aprire le valvole e collegare l'apparecchio.

Come innescare il filtro?

Aprire il tappo sull'unità di aspirazione, versare circa 150 cc di acqua, richiudere, aprire le valvole, quindi collegare il filtro. Il sistema self-priming si attiva automaticamente.

Con quale frequenza bisogna pulire il filtro?

Ogni 3-4 settimane, pulire le schiume. Il rotore e l'albero devono essere puliti ogni 3-4 mesi. Sostituire le schiume meccaniche ogni 6 mesi.

Come pulire il rotore?

Scollegare il filtro, rimuovere il coperchio della pompa, estrarre il rotore e l'albero, pulirli con una spazzola morbida e acqua tiepida (senza detersivo), quindi rimontare delicatamente posizionando correttamente l'albero in ceramica.

Cosa fare se la portata d'acqua diminuisce?

Pulire le schiume e la griglia di aspirazione. Verificare che i tubi non siano piegati o ostruiti. Se il problema persiste, pulire il rotore.

Come sostituire le schiume filtranti?

Utilizzare i pezzi di ricambio Ferplast BLUMEC per la schiuma meccanica e BLUCLEAR per quella adsorbente. La schiuma adsorbente può anche essere sostituita con carbone attivo BLUCARBON o zeolite BLUZEOLITE.

È possibile utilizzare il filtro senza schiuma adsorbente?

Sì, la schiuma adsorbente può essere rimossa durante i trattamenti medici. Continua comunque a svolgere un ruolo meccanico, ma si consiglia di sostituirla dopo il trattamento.

Come effettuare la manutenzione delle guarnizioni?

Sostituire le guarnizioni (vasca e precamera) almeno una volta all'anno utilizzando il kit guarnizioni Ferplast. Pulire regolarmente le superfici di tenuta.

Cosa fare in caso di perdita d'acqua?

Verificare che i ganci siano ben chiusi (cursori in posizione rossa), che la guarnizione della vasca sia pulita e in buono stato, e che il gruppo valvole sia inserito correttamente.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio Ferplast (schiume, guarnizioni, rotore, ecc.) sono disponibili presso il vostro rivenditore. Utilizzare solo pezzi originali per preservare la garanzia.

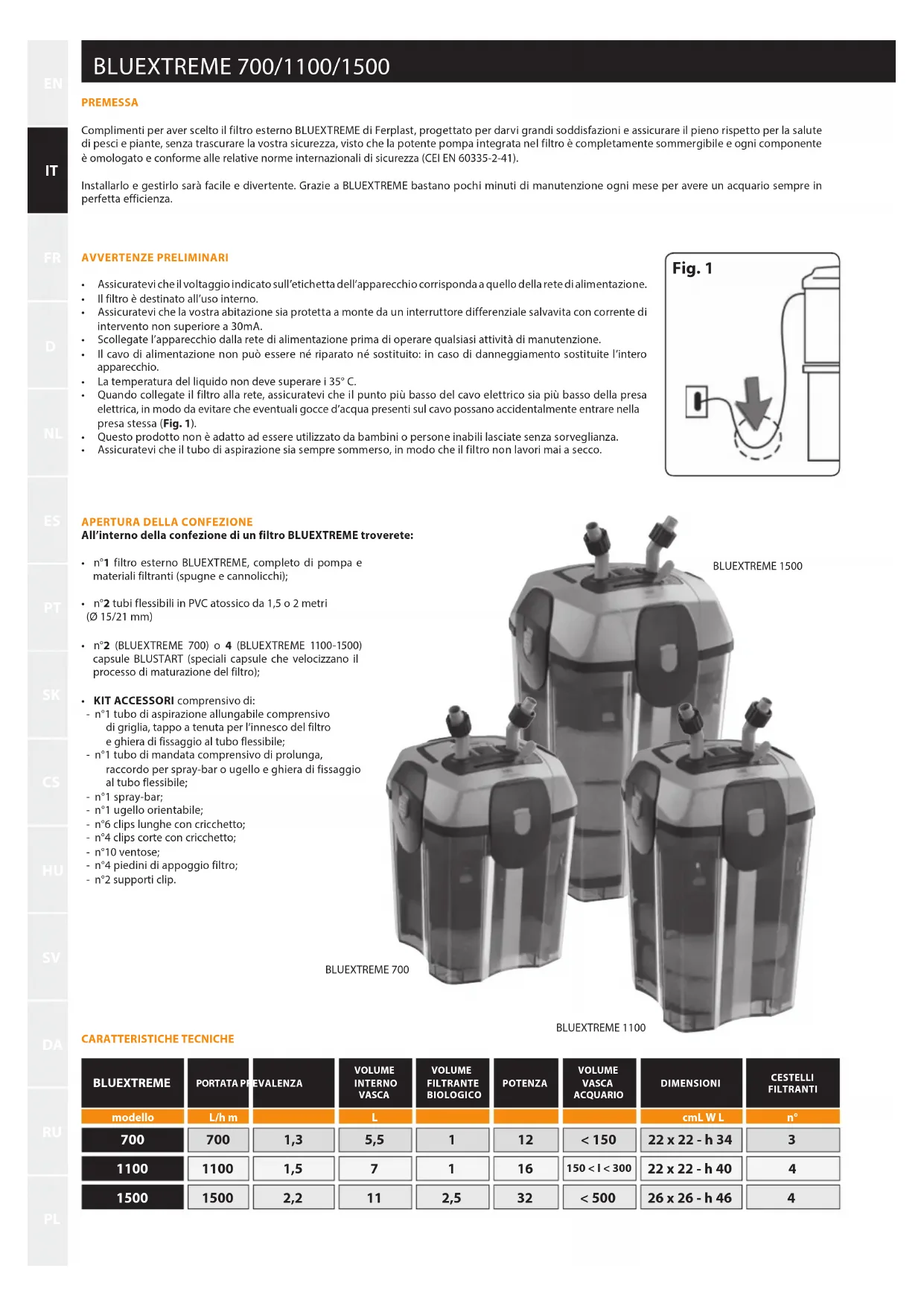

MANUALE UTENTE Bluextreme 700 Ferplast

Complimenti per aver scelto il filtrlo esterno BLUEEXTREME di Ferplast, progettato per darvi grande soddisfazioni e assicurare il piano rispetto per la salute di pesci e piante, perché trascurre la vostra sicurezza, visto che la potente pompa integrata nel filtrlo è completamenteCOMMERGIBILE egni componente è omologato e conforme alle relative norme internazionali di sicurezza (CEI EN 60335-2-41).

Installario e gestirlo sare facile e divertente. Grazie a BLUEXTREMEbastano pochi minuti di manutenzionegni mese per avere un acquario sempre in perfetta efficienza.

AVVERTENZE PRELIMINARI

Assicuratevi che il voltaggio indicate sull'etichetta dell'apparecchio corrisponda a quello della rete di alimentazione. Il filtro è destinato all'uso interno.
Assicuratevi che la vostra abitazione sua protetta a monte da un interrottore differenziale salvavita con corrente di intervento non superiore a 30mA
- Scollegate l'apparecchio alla rete di alimentazione prima di operare qualsiasi attività di manutenzione.
Il cavo di alimentazione non cui si è ricerato né riparato né sostituito: in caso di danneggiamento sostituite l'intero appearecchio.
- La temperatura del liquido non deve superare i 35^
- Quando collegate il filtrlo alla rete, assicuratevi che il punto più basso del cavo elettrico sia più basso della presa elettrica, in modo da evitare che eventuali gobce d'accua presenti sul cavo possano accidentalmente entrare nella presa stessa (Fig. 1).
- Questo prodotto non è adatto ad essere utilizzato da bambini o persone inabili lasciate sera sorveglianza.
Assicuratevi che il tubo di aspirazione sia sempre sommerso, in modo che il filtrlo non lavori mai a secco.

APERTURA DELLA CONFEZIONE

All'interno della confezione di un filtrlo BLUEXTREME troverete:

n1 filtro esterno BLUEXTREME,complete di pompa e materiali filtranti (spugne e cannolicchi);
n2 tubi flessibili in PVC atossico da 1,5 o 2 metri (0 15/21 mm)
n2 (BLUEXTREME 700) o 4 (BLUEXTREME 1100-1500) capsule BLUSTART (speciali capsule che velocizzato il processo di maturazione del filtrò);

KIT ACCESSORI comprensivo di:

• n°1 tubo di aspirazione allungabile comprensivo di griglia, tappo a tenuta per l'innesco del filtrone e ghiera di fissaggio al tubo flessibile;
• n°1 tubo di mandata comprensivo di prolunga, raccordo per spray-bar o ugello e ghiera di fissaggio al tubo flessibile;
  -n spray-bar;
• n°1 ugello orientabile;
• n°6 clips lunghe con cricchetto;
• n°4 clips corte con cricchetto;
• n°10 ventose;
• n°4 piedini di appoggio filtro;
• n°2 support clip.

scoprite toutes le sue grandi qualita

Maniglia filtrlo

Pratica maniglia per trasportare il filtro, dimensionata per sorreggerlo ancche quando è pieno d'acqua (Fig. A/1).

Leva sgancio gruppo valvole

Pratica leva che facilita l'estrazione del gruppo valvole dal coperchio del filtro durante le operazioni di manutenzione (Fig. A/2).

N.B. Il gruppo valvole cui e sere estratto dal coperchio solo se tale leva si trovato in posizione verticale

Leva aperture valvole (safety system)

Leva che consente l'aperture/chiusura delle valvole e la regolazione di portata (Fig. A/4).

Raccordi tubo con ghiera

Pratici raccordi orientabili a 360^ (Fig. A/7) che consentono, tramite la ghiera, il fissaggio sicuro al tubo flessibile (Fig. A/3).

Gruppo valvole

Elemento fácilmente estraible dal coperchio grazie alla leva di sgancio, che contiene le valvole per l'intercettazione del flusso dell'acqua (Fig. A/10).

N.B. Quando estratto dal coperchio, uno specialeistema blocca la leva di apertura valvole, in modo che non possa essere mossa accidentallye e quindi comportare spiacevoli perdite d'acqua.

Ganci

4 robusti ganci per una sicura tenuta fra coperchio e vasca del filtrlo (Fig. A/5). Uno speciale taste consente di bloccare il gancio, quando chiuso, in modo da evitare spiacevoli aperture accidentali (Fig. A/6).

N.B. Rosso: gancio bloccato; Verde: gancio sbloccato.

Guarnizione vasca

Speciale guarnizione in gomma EPDM, per garantire la massima tenuta fra copercchio eVASCA (Fig. A/8).

Guarnizione pre-camera

Speciale guarnizione in EPDM espanto a celle chiuse che garantisce un flusso d'acqua dall'ingresso del filtrro fino al fondo della vasca, perché alcun passaggio preferenziale (Fig. A/9).

Cestello cannolicchi

Pratico cestello contente i cannolicchi per la filtrazione biologica.

Questa posizione ne ottimizza l'efficienza filtrante (Fig. B/1).

Tubo di passaggio acqua

Tubo integrato alla vasca che assicura un flusso diretto dell'accua dall'acquario al fondo della vasca (Fig. B/2).

Cestell materiali filtranti

Pratici cestelli contenti spugne di varia porosità, lavoramente adattabili ad altri tipi di materiali (Fig. B/3). Gli speciali manici regolabili assicurano che la loro posizione si sempre ben aderente alla parete della vasca, in modo da evitare i passaggi preferenziali d'acqua attorno alle spugne (Fig. B/4). I materiali filtranti possono essere sostituiti con altri quali la lana di perlon BLUFIBRE (filtrazione meccanica), i carboni attivi in granuli BLUCARBON e la zeolite BLUZEOLITE (filtrazione adsorbente) o altri materiali, prestando attenzione a non intasare il filtrò.

Tubodl aspirazione

Speciale tubo per l'aspirazione dell'acqua in acquario, regolabile in lunghezza (Fig. C/6). Il tubo comprende una griglia per evitare l'ingresso di foglie o pesci nel filtrto (Fig. C/7) e un foro con tappo per l'innesco (Fig. C/8). La ghiera, inoltre, assicura un fissaggio sicuro al tubo flessible.

Tubo flessibile

Speciale tubo flessibile in PVC di diameter 15/21 mm disponibile giorn pre-tagliato in 2 spezzoni.

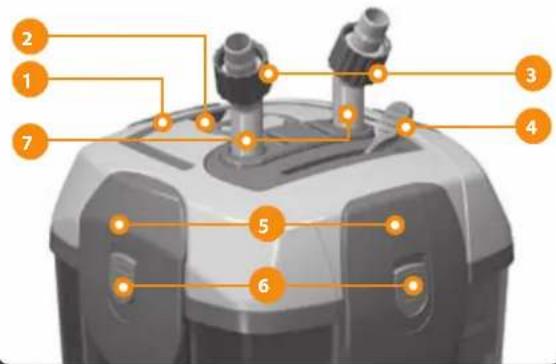

Fig.A

1 Maniglia filtro
2 Leva di sgancio valvole
3 Ghiere
4 Leva di aperture valvole e regolazione di portata
5 Ganclo
6 Tastino di sicurezza chiusura gancio
7 Raccordi tubo per ingresso e uscita acqua
8 Guarnizione vasca
9 Guarnizione precamera
10 Gruppo valvole

Fig.B

1 Cestello per cannolicchi con relative coperchio
2 Tubo di passaggio acqua verso il fondo vasca
3 Cestelli materiali filtranti con spugne
4 Manici cestelli regolabili
5 Vasca
6 Piedini di appoggio

Fig.C

1 Spray-bar
2 Raccordo a L
3 Raccordoenza tappo
4 Ghiera per fissaggio a
tubo flessible
5 Ugello orientabile
6 Tubo di aspirazione regolabile
7 Griglia
8 Tappo a tenuta per innesco filtrlo
9 Raccordo con tappo

Allestamento dell'acquario

• Allestite l'acquario come consigliato dal vostro negotiante di fiducia o come indicate nel relative manuale d'istruzione.
• In agli caso, se state allestendo un acquario con pesci tropicali d'acqua dolce, vi consigliamo di stendere uniformamente sul fondo un sottile strato di fertilizzante.
• Riempite d'acqua la vasca (consigliamo di utilizzare il 50% d'acqua di rubinetto e il 50% di acqua demineralizzata ad uso acquario,anche sequesta percentuale po variate in funzione delle caratteristiche della vostra acqua di rubinetto).
• Impostate poi la temperatura del riscaldatore in base alle specie di pesci e piante scelte (ad esempio, per acquari tropicali di acqua dolce, la temperatura media è di circa 25 - 26^ ).

Installate il filtro esterno come sotto indicate

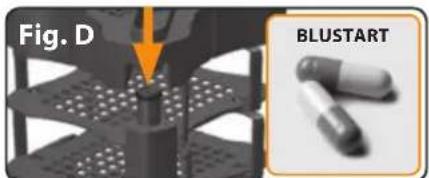

(compreso l'insertimento delle pastiglie BLUSTART)

• Predisponete le piante nell'accuario dopo 24h dall'inserimento dell'accua nella vasca, in modo che la temperatura ed i valori chimici dell'accua si siano stabilizzati.
• Prima di inseire i pesci dovrete aspettare 10-12 giorni, in modo che il filtro sia attivo. Vi consigliamo di verificare i parametri dell'acqua del vosto acquario con il misuratore MULTISTICK TESTER. Il vosto negotiante di fiducia potr a inottre consigiarvi sui valori ideali di temperatura, direzza, ecc, in funzione delle specie di pesci e vegetali che avete deciso di allevare nel vosto acquario. E'opportuno ripetere il controllo con una certa frequenza. Nel momento in cui si insertiscono i pesci, aggiuunge tte pastiglie BLUSTART in dotazione all'filtro (1 nel 700 e 2 nel 1100 e 1500) nel fondo della vasca del filtrio (potrete introduire disponibile attenuare il tubo, Fig. D).
• Durante il periodo necessario alla maturazione del filtro, somministrategli giornalmente una piccola dose di cibo secco: facilititerà la formazione della flora batterica.

Preparazione e installmente del filtrto

• Incollate al fondo della vasca del filtrio i 4 piedini di appoggio (Fig. B/6).
• Posizione il filtrlo BLUEEXTREME al di sotto del livello del vostro acquario (se voete posizionario di fianco all'acquario, lo potrete fare dato averlo gia avviato). Tutti gli stand Ferplast sono predisisti per accogliere al meglio il filtrlo e facilitarne il passaggio dei tubi.

N.B. Dalla base di appoggio del filtro al punto di ingresso dei tubi nell'acquario non ci devono essere più di 160 cm.

• Inserite nell'apposita sede il gruppo valvole; abbassate poi la leva di sgancio e verificate che la leva di regolazione sia in posizione SBLOCCATO.
• Estraete il coperchio nella vasca del filtro agendo sui ganci (ricordate che vanno prima alzati i 4 tasti di sicurezza, passando dal colore rosso al verde, Fig. E) e verificate il corretto posizionamento dei materiali filtranti; rilasciate 1 (700) o 2 (1100-1500) capsule BLUSTART sul fondo della vasca del filtrro (potrete introdurle lavoramente atraverso il tubo). Richiudete poi il filtrato, posizionando il coperchio supra la vasca, bloccandolo con i quattro ganci e chiudendo i tasti di sicurezza.

N.B. Non serrate un singolo gancio alla volta, ma a coppie di 2 (opposti uno all'altro).

Prestate attenzione al corretto montaggio e alla corretta orientazione del coperchio sulla vasca, in modo da garantire la continuita del passaggio d'acqua dall'ingresso all'uscita (Fig. F). Accertarsi, inoltre, che non vi siano trace di sporco o corpi estranei sulle guarnizioni poste dello coperchio.

• Posizione i tubi di mandata e di aspirazione nel vostro acquario, avendo cura di fissarli con gli opportuni accessori (Fig. G).

N.B.

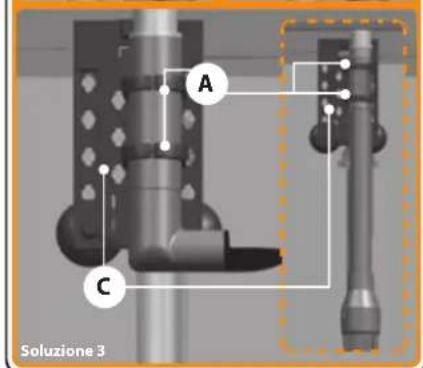

Gli acquari FERPLAST sono opportunamente predispositi per il passaggio dei tubi (Fig. H).

nei modelli CAYMAN, DUBAL e CAPRI sono presenti sul retro del coperchio dei tasselli a rottura facilitmente staccabili.

nei modelli STAR le griglie di aerazione posteriori sono essere facilitmente staccate per consentire il passaggio dei tubi.

Vi consigliamo di posizionare i tubi di mandata e di aspirazione presso i due angoli posteriori, in positioni contrapposto, in modo che non si creino passaggi diretti fra di esse. Detti passaggi compromettere bbero infatti il buon funzionamento del vostro acquario.

N.B. Nell'acquario CAYMAN 60, a causa del ridotto spazio a disposizione, non è possibile utilizzare i raccardi nell'angolo sinistro dell'acquario; consiglio quando di posizionare l'aspirazione nel dato destro e la mandata nel sinistro, entrando in quest'ultimo direttamente con il tubo flessibile.

TUBIDI ASPIRAZIONE

Posizione il raccordo con tappo (Fig. C/9) sull'acquario e colgatevi il tubo semitrasparente verso il lato interno dell'acquario; inflate poi il tubo di regolazione altezza (Fig. C/6), avendone preventamente collegato la griglia sul fondo. Regolate poi la posizione della griglia dell'acquario, in modo da tenerla a circa 3-4 cm dal fondo della vasca.

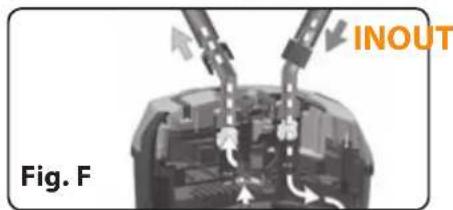

TUBI DI MANDATA

Posizione il raccordo senza tappo (Fig. C/3) sull'acquario e collegate, a seconda delle vostre esigenze, il raccordo a L' con oswana la relativa prolonga (Fig. C/2). Potete poi collegare la spray-bar (Fig. C/1) o l'ugello orientabile a 360^ (Fig. C/5). Collegate i tubi flessibili ai raccidi tubo del filto e ai tubi di mandata e aspirazione, prestando attenzione a non invertire il senso (IN del filto verso i tubi di aspirazione, OUT del filto esterno verso i tubi di mandata, Fig. F). Dop o averli inserti nell'apposita sede, usate se gliere per fissarli in sicurezza. N.B. I tubi flessibili vanno tagliati in modo netto e della lunghezza corretta; vanno poi collegati in modo da non create delle anse (questo accorgimento facilititaanche l'innesco del filto) o delle pieghhe (comprometterebbero la portata d'acqua).

Avvio del filtro (sistema self-priming)

1 Assicuratevi che la leva di apertura valvole sua posta nella posizione di chiusura.
2 Aprite il tappo posto sopra l'unità di aspirazione e insertevi un bicchiere d'acqua (circa 150 cc).
3 Richiudete per bene il tappo.
4 Aprite le valvole del filtrlo tramite l'apposita leva. In quello modo, ilsystema si autoinnesca.
5 Accendete ora il filtrlo collegandolo alla presa elettrica. Agendo sulla leva è possibile regolare la portata di uscita dell'acqua.

N.B. Appena avviato il filtro, accertatevi che non vi siano perdite. Dopo un paio dore di funzionamento, verificate che il filtrto funzioni correttamente e ricontrollate che non vi siano perdite. Se l'acqua non scorre in modo soddisfacente nel tubo di uscita, verificate i collegamenti del tubo ed accertatevi che non sua ostruito oiegato. Scuotendo leggermente il filtrto è possibile far uscire eventuale aria presente all'interno.

Manutenzione

Importante: scollegate sempre il filtro alla tensione elettrica prima di effettuare una qualisi manutenzione.

La manutenzione del过滤deveseesserefattaconfrequenzaregolare,almenoogni3-4settimane,ecomunquein casodi evidenteabbassamento del livellodiportata.

Per effettuarla:

• chiudete le valvole agendo sulla leva (Fig. 1/5a);
• scollegate il filtro alla tensione;
• dello e, e aegn o 15
• trasportate il filtering alla zona dove volete svolgere la pulizia,utilizzando la solida maniglia (Fig.1/5c);
• aprite il filtrto agendo sui ganci (vi ricordiamo di alzare i tasti di sicurezza);
• estraete il cestello dei cannolicchi (N.B. Non bisogna lavare i materiall filtranti biologici in modo che si conservino le associazioni batteriche che li rendono attivi);
• risciacquate le spugne per la filtrazione meccanica e adsorbente, estraendole tramite gli opportuni manici:
• le spugne per la filtrazione meccanica vanno sostituite almeno agli 6 mesi; usate solamente i ricambi originali BLUMEC;
• l'effetto della spugna adsorbente si esaurisce nell'arco di 2-3 settimane; vi consigliamo, perché, di sostituirla con il ricambio originale BLUCLEAR o di lasciaria nel filtrto con funzione meccanica; inogi caso va cambiata agli 6 mesi;
• la spugna adsorbente può essere sostituitaanche da altre materiali quali i carboni attivi in granuli BLUCARON o la zeolite BLUZEOLITE (e consigliabile posizionari con l'apposto sacchetto);
• durante periodi di cura con terapeutici specifici, la spugna adsorbente va estratta dal filtrlo (in modo da non ridurre il loro effetto benefico). Trascorso quello periodo vi consigliamo di inserirne una di nuova.
• Pulite almenogni 3-4 mesi il rotore e l'alberino della pompa del filtro:
• togliete il coperchietto della pompa, spingendo la linguetta verso la girante e sfilandolo contemporaneamente (Fig 16a/b);
• estraeite il rotore e l'alberino e pulite con uno spazzolino morbido e acqua tiepida (non utilizzate detersivi o abrasivi);
• riassemblate la pompa agenda in modo inverso, assicurandovi che l'alberino in ceramicia sa ben in sede nella rispettiva boccola (nel maneggiarto prestate attenzione, in quanto è particolaremente fragile).
• Riasseblate il filcro; prestate attenzione a reinserire nell'ordine correto i materiali filtranti: spugna blu a maglia larga in basso, spugna blu a maglia stretta in mezzo (solo 1100 e 1500), spugna addizionata con carbone attivo in alto, cestello con cannolicchi sopra.
• Posizione il filtro vicino alla vasca e reinserite il gruppo valvole nella rispettiva sede.

Attenzione: nel caso si fosse depositata dell'acqua all'interno del coperchio, prima di riposizionarlo sul filtrò, fatela uscire inclinandolo sempliciente.

• Se avete agito correttamente, la semplice aperture delle valvole e la connessione alla rete elettrica, para partir il filtrto nuovamente. Nel caso, per quale motivo, il filtrlo non dovesse reinnescarsi, rifate la procedura indica nel paragrafo 'Avvio del filtrro'.

Altre attività di manutenzione:

Guarnizioni: al fine di garantire sempre una perfetta tenuta del filtro, vi consigliamo di sostituire le guarnizioni almeno annualmente, tramite l'apposto kit Ferplast.
- Pulite periodicamente la griglia di aspirazione, verificando che non sia mai occlusa.
- Ripulite regolarmente i tubi flessibili, in modo che alge o sporcizia non possano in quale modo ridurre od impedire il passaggio d'acqua.

SELF-PRIMING SYSTEM Auto innesco

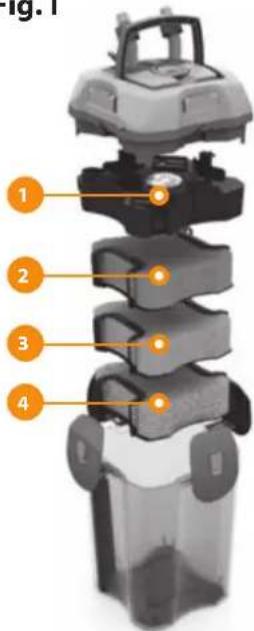

Fig.1

1 Costello con cannolicchi
2 Spugna adsorbente
3 Spugna a maglia stretta
4 Spugna a maglia larga

Ricambi ed accessori

Ogni parte del filtrlo BLUEEXTREME è disponibile sostenibile. I ricambi sono disponibili presso il negotio dove l'avete acquistato. Sono inoltre disponibili numerousi accessori Ferplast, continuamente aggiornati, utili per adeguare l'acquario alle più sviate esigenze. Per la sostuzione di qualsi身为 componente e garantire sempre la massima funazionalità e sicurezza del vostro prodotto, è necessario utilizzato solo ricambi originali Ferplast. Il montaggio di ricambi non originali rende nulla la garanzia.

Garanzia

Ferplast garantisce il filtrlo BLUEEXTREME e tutti i loro componenti ed accessori entro i limiti previsti nella presente clausola e nelle disposizioni di legge vigenti. La garanzia è valida unicamente per difetti di fabbricazione e comprende la riparazione o la sostituzione gratuite. La garanzia decade per danni e/o difetti provocati da incuria, usura, uso non conforme alle indicazioni ed avventenze riportate nel presente libretto, incidenti, manomissioni, uso improprio, riparazioni errate, acquisto non comprato dallo scontrino fiscale. Sono escludi nella garanzie le spugne, le guarnizioni ed i materiali filtranti in genere.

PREMISE

All'interno dell'Unione Europea la presenza di un contentatore su ruote barrato sul prodotto, sulla documentazione o sulla confazione, indica che il prodotto non può essere eliminato come rifiuto urbano misto in conformità alla Direttiva UE(2012/19/EC) e alla normativa locale vigilente. Il prodotto deve essere smaltito presso i centri di raccolta differenziate, o un deposito autorizzato allo smaltimento dei rifiuti derivanti dal disuso delle apparecchiature elettriche ed elettroniche in conformità alle leggi vigilenti nel Paese in cui il prodotto si trova. La gestione impripria di quello tipo di rifiuti più aveo un impatto negativo sull'ambiente e sulla salute umana causato dalle sostanze potenzialmente pericolose prodotte nelle apparecchiature elettriche e elettroniche. Un corretto smaltimento di tali prodotti contribuire inoltre ad un uso efficace delle risorse naturali. Ulteriori informazioni sono disponibili presso il rivenditore del prodotto, le locali autorità competenti, le organizzazioni nazionali dei produttori.

IMPORTANT
