Varumärke	Viewsonic
Modell	VBWPS003
Kategori	Trådlös pekare / Cast-knapp
Produkttyp	Trådlös presentationsadapter HDMI/USB-A
Huvudfunktioner	Trådbunden och trådlös skärmdelning, BYOM (Bring Your Own Meeting), stöd för konferensprogram (Teams, Zoom, Google Meet)
Kompatibla operativsystem	Windows 7/8/10/11, macOS 10.10 eller senare
Kompatibel hårdvara	ViewSonic IFP/CDE med vCast aktiverad
Anslutningar	HDMI (video ut), USB Type-A (ström och data)
LED-indikator	Blå fast (redo), vit fast (aktiv anslutning), vit blinkande (anslutningsproblem)
Parkoppling	Konfigurerbar via ViewBoard Cast-programvaran med angivelse av nätverksnamn, lösenord och mottagarens IP
Rekommenderat nätverk	Wi-Fi 5 GHz icke-DFS-kanal, minsta bandbredd 10 Mbit/s, latens <50 ms
Strömförsörjning	Via USB-port (5 V, 500 mA) – inget internt batteri
Mått (ungefär)	~60 x 20 x 10 mm
Vikt (ungefär)	~20 g
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % (ingen kondens)
Certifieringar	FCC Part 15 Class B, IC, CE, RoHS
Förpackningens innehåll	ViewBoard Cast Button VBWPS003, snabbstartguide

Vanliga frågor - VBWPS003 VIEWSONIC

Hur parkopplar jag VBWPS003 med en ViewSonic IFP/CDE-skärm?

Anslut knappen till en PC med Windows eller MacBook (HDMI + USB-A). Starta ViewBoard Cast-applikationen, ange nätverksnamn, lösenord och mottagarens IP-adress som visas på IFP/CDE-skärmen och klicka på OK. Ta bort och sätt tillbaka knappen för att starta delning.

Varför blinkar LED-indikatorn vitt och ansluter inte?

Kontrollera att IFP/CDE-skärmen fungerar korrekt och att parkopplingsinformationen (nätverksnamn, lösenord, IP) har angetts korrekt. Se även till att Wi-Fi-nätverket är stabilt och att knappen är ordentligt ansluten till din dator.

Hur använder jag BYOM-funktionen (Bring Your Own Meeting)?

Anslut knappen till din bärbara dator, starta vCast eller vCastPro, vänta tills webbkamerans ikon ändras från grå till vit. Öppna ditt konferensprogram (Teams, Zoom, Google Meet), välj 'ViewBoard Cast' som mikrofon/högtalare och 'ViewBoard Webcam' som kamera.

Vad gör jag om ljud och/eller video inte kommer ut från IFP/CDE-skärmen?

Kontrollera enhetsinställningarna i konferensprogrammet. Se till att volymen på den bärbara datorn och skärmen inte är avstängd. Starta om IFP/CDE-skärmen och parkoppla knappen igen om det behövs.

Meddelandet 'INGEN DISPLAYPORT-SIGNAL' eller 'INGEN HDMI-SIGNAL' visas efter projicering, vad gör jag?

Kontrollera Wi-Fi-signalens styrka (5 GHz-band, bandbredd ≥10 Mbit/s). Använd funktionen 'Diagnostik med en knapp' i ViewBoard Cast-applikationen. Se till att din dators port (HDMI eller USB-C) stöder video ut.

Hur parkopplar jag knappen med en annan IFP/CDE-skärm?

Klicka på parkopplingsväxlingsknappen i det nedre högra hörnet av ViewBoard Cast-applikationen, ange sedan den nya nätverksinformationen (namn, lösenord, IP). Ta bort och sätt tillbaka knappen för att tillämpa ändringen.

Den fjärranslutna deltagaren hör eko: hur åtgärdar jag det?

Flytta webbkameran eller mikrofonen bort från högtalarna. Minska mikrofonvolymen till högst 100%, IFP/CDE-skärmens volym till 30% eller mindre och datorns volym till 70% eller mindre.

Vilka är nätverkskraven för VBWPS003?

Wi-Fi 5 GHz på icke-DFS-kanal, minsta bandbredd 10 Mbit/s, latens under 50 ms. TCP-portarna 56789, 25123, 8212, 8000, 8600 och UDP-portarna 48689, 25123 måste vara öppna. För aktivering krävs TCP-port 443.

Kan jag använda VBWPS003 utan Wi-Fi-anslutning?

Ja, det går att ansluta knappen direkt till IFP/CDE-skärmen via USB (parkoppling med nätverkskabel). En parkopplingsdialog visas då: ange nätverksnamn och lösenord och spara.

Hur får jag loggar vid ihållande problem?

Återskapa problemet, klicka på ikonen 'Inställningar' i ViewBoard Cast-applikationen, välj 'Hämta logg'. Kopiera filerna dongle.txt och log.zip och skicka dem till ViewSonics support.

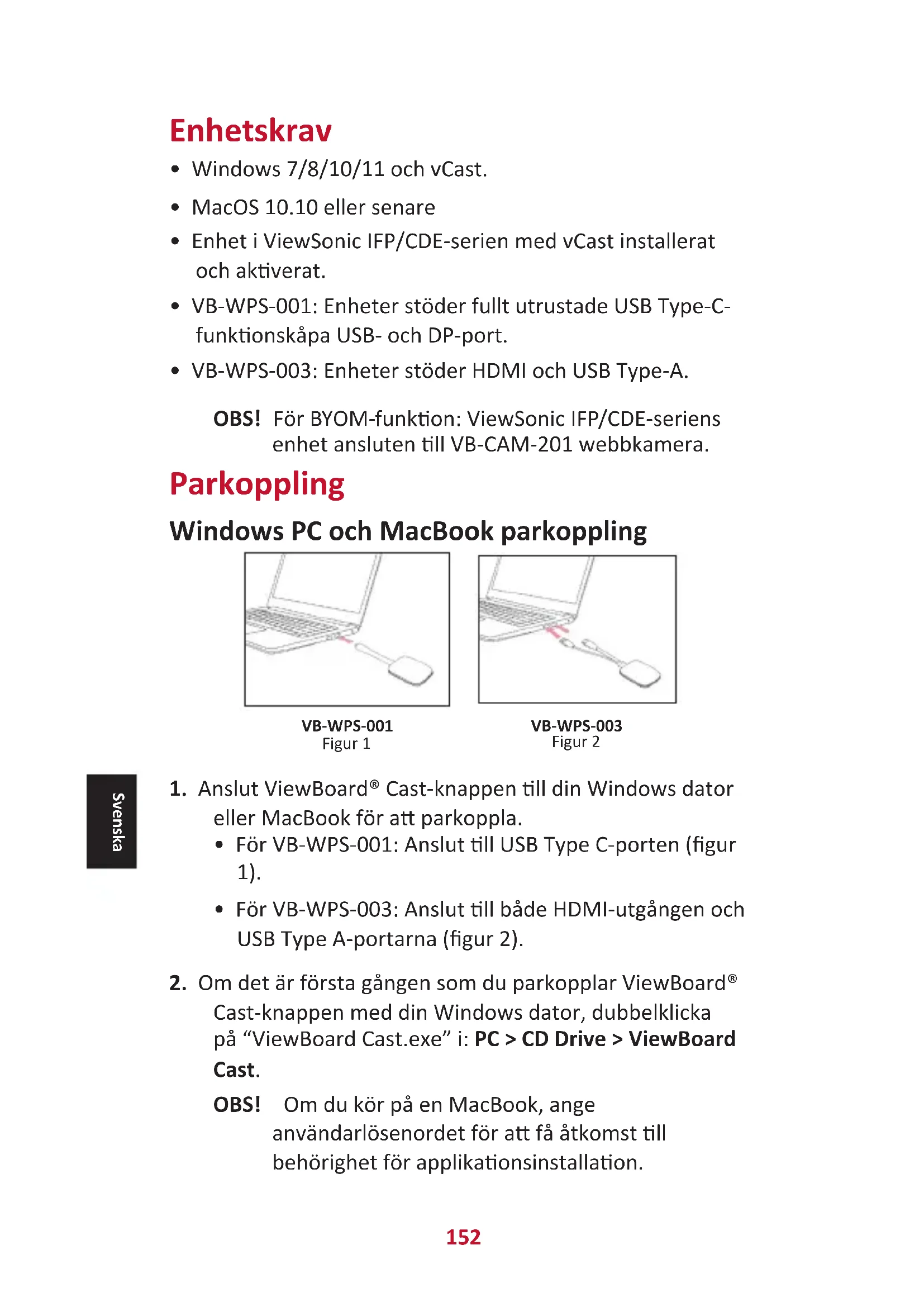

BRUKSANVISNING VBWPS003 VIEWSONIC

• Windows 7/8/10/11 och vCast.
  • MacOS 10.10 eller senare

- Enhet i ViewSonic IFP/CDE-serien med vCast installerat och aktiverat.

- VB-WPS-001: Enheter stöder fullt utrustade USB Type-C-funktionskåpa USB- och DP-port.

- VB-WPS-003: Enheter stöder HDMI och USB Type-A.

OBS! För BYOM-funktion: ViewSonic IFP/CDE-seriens enhet ansluten till VB-CAM-201 webbkamera.

Parkoppling

Windows PC och MacBook parkoppling

1. Anslut ViewBoard® Cast-knappen till din Windows dator eller MacBook för att parkoppla.

2. För VB-WPS-001: Anslut till USB Type C-porten (figur 1).

3. För VB-WPS-003: Anslut till både HDMI-utgången och USB Type A-portarna (figur 2).

4. Om det är första gången som du parkopplar ViewBoard® Cast-knappen med din Windows dator, dubbelklicka på "ViewBoard Cast.exe" i: PC > CD Drive > ViewBoard Cast.

OBS! Om du kör på en MacBook, ange användarlösenordet för att få åtkomst till behörighet för applikationsinstallation.

1. För datorer med applikationen installerad, kommer ViewBoard® Cast att starta automatiskt efter att ViewBoard® Cast-knappen är ansluten till datorn.

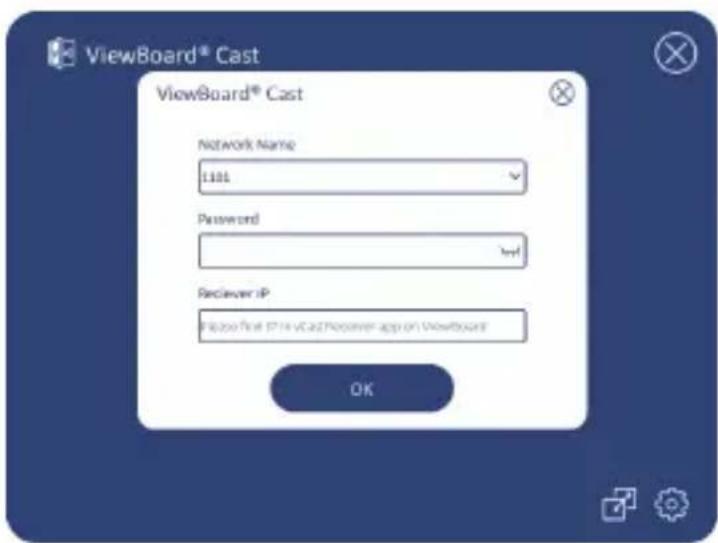

2. Dialogrutan för parkoppling visas på din dator. Ange nätverksnamn, lösenord och vCastReceiver IP-adress som visas på IFP/CDE-enhetens hemskärm.
3. Klicka på OK för att slutföra parkopplingen av ViewBoard® Cast-knappen och IFP/CDE-enheterna (figur 3).

ViewBoard® Cast ViewBoard® Cast Network Name 1101 Password OK

Figur 3

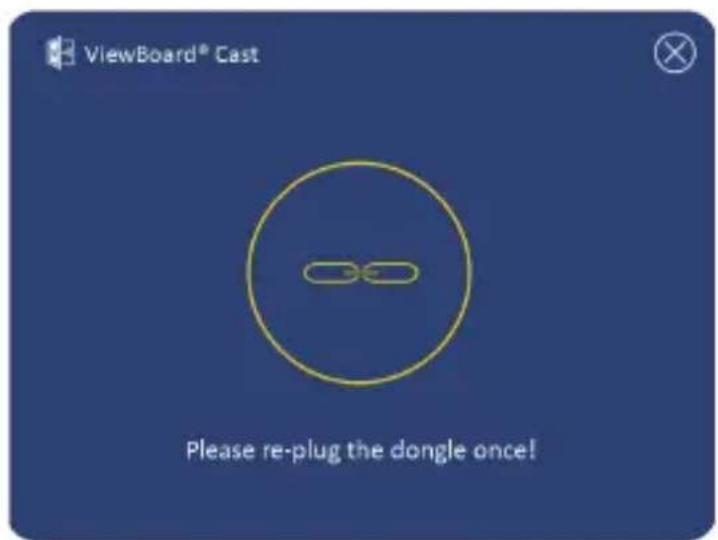

1. Ta bort ViewBoard® Cast-knappen och koppla sedan in den igen för att börja dela (figur 4).

1. Om ViewBoard® Cast-knappen har parkopplats och du vill parkoppla den med en annan IFP/CDE-enhet klickar du på "Parkoppling-Växla-knappen" i det nedre högra hörnet (figur 5) och ange nätverksinformationen igen för att parkoppla ViewBoard® Cast-knappen (figur 6). När ViewBoard® Cast-knappen har parkopplats, ta bort den och koppla in den igen för att börja dela.

Du kan också ansluta ViewBoard® Cast-knappen till IFP/CDE-enheter för att parkoppla om IFP/CDE-enheterna är anslutna till ett LAN (Ethernet-kabel).

För VB-WPS-001:

1. Anslut USB Type C till USB Type A-adaptern till VB-WPS-001 viewsBoard® Cast-knappen (figur 7).
2. Anslut sedan ViewBoard® Cast-knappen i IFP/CDE-enhetens USB-port för parkoppling.

OBS! USB Type C till USB Type A-adaptern är endast avsedd för parkoppling a IFP/CDE-enheter.

För VB-WPS-003:

1. Anslut USB Type A-kabeln till IFP/CDE-enhetens USB-port för parkoppling.

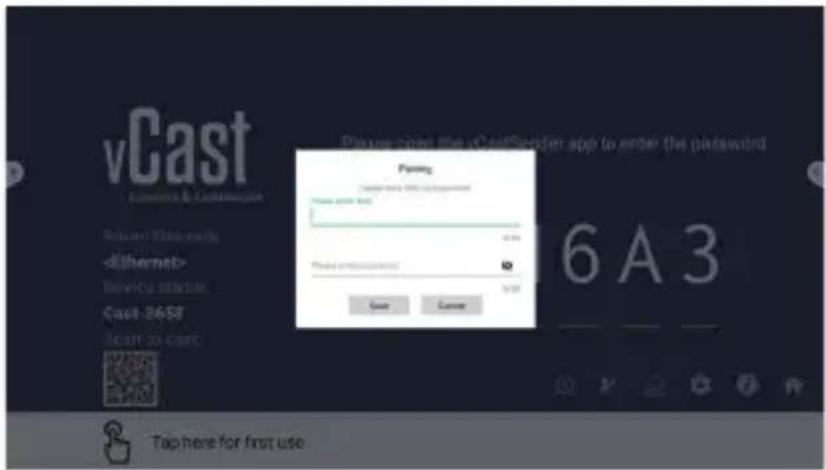

2. En dialogruta för "Pairing (Parkoppling)" visas.
3. Ange nätverksnamn och lösenord och välj sedan Save (Spara) för att parkoppla (figure 8).

OBS! Se till att ViewBoard® Cast-knappen är ansluten till din Windows dator/MacBook.

1. När ViewBoard® Cast-knappen ansluts till din enhet kommer LED-indikatorn att blinka blått. Din enhet är redo för skärmdelning när LED-indikatorn ändras till statisk blå (figur 1).

2. Klicka på knappen på ViewBoard® Cast-knappen för att dela enhetens skärm till en annan skärm. LED-indikatorn kommer att ändras från blått till vitt när det är anslutet och delat (figur 2).

3. Om LED-indikatorn bara blinkar vitt och inte kan ansluta, kontrollera att IFP/CDE-enheterna fungerar korrekt och att parkopplingsinformationen är korrekt angiven (figur 3 och 4).

BYOM

Introduktion

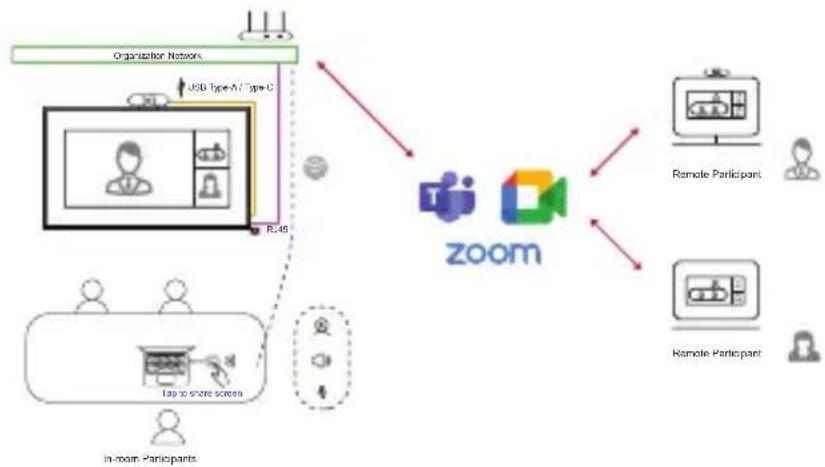

ViewBoard Cast Buttons avancerade funktion BYOM (Bring your Own Meeting) gör att du kan använda din egen bärbara dator som värd för en videokonferens med den konferensprogramvara du föredrar (t.ex. Microsoft Teams, Zoom och Google Meet). Du kan utöka ditt möte till en enhet i ViewSonic IFP/CDE-serien och optimera produktiviteten på arbetsplatsen.

OBS! ViewSonic IFP/CDE-seriens enhet med inbyggd eller extern USB-VB-CAM-201-webbkamera krävs för att använda den här funktionen.

Hur man använder BYOM-funktionen

1. Anslut ViewBoard Cast Button till din bärbara dator.
2. Starta vCast-programmet eller vCastPro och vänta tills ViewBoard Cast Button ansluter till kameran.

OBS! Anslutningen till kameran är etablerad när kamerasymbolen på ViewBoard Cast ändras från grått till vitt.

1. Starta ett möte på Microsoft Teams, Zoom eller Google Meet från din bärbara dator.
2. Tryck på ViewBoard Cast Button för att dela innehåll på ViewBoard IFP/CDE-enheten.
3. Välj "ViewBoard Cast" som mikrofon/högtalarkälla och "ViewBoard Webcam" som kamerakälla i konferensprogrammet

OBS! Se skärmdumparna på nästa sida.

Konferensprogramvara Inställningar för ljud och video
Microsoft Teams	Ljud
	Video
Google MeetGoogle Meet	Ljud
	Video
Zoom	Ljud
	Video

Nätverksinformation

- Wi-Fi: 802.11ac 5GHz-kanalen för tabell över icke-DFS-kanaler i ditt land.

OBS! I USA är kanalerna 36\~48 och 149\~165.

- Bandbredd: Minst 10 Mbps i en typisk installation. Svarstiden ska vara mindre än 50 ms för HD-videoströmning, mer än 10 Mbps krävs.

- Portar:

» TCP 56789, 25123, 8212, 8000, 8600

» UPPDATERING 48689, 25123

- Port och DNS för aktivering:

» Port: 443

I det här avsnittet beskrivs några vanliga problem som kan uppstå när du använder ViewBoard Cast Button.

OBS! Kontakta din försäljningsrepresentant eller IT-avdelning om du har ytterligare problem.

Problem eller fråga	Möjliga lösningar
ViewBoard Cast Button kopplas inte ihop med IFP/CDE-enheten	Kontrollera att ViewBoard Cast Button är ansluten till den bärbara datorn.Kontrollera att LED-indikatorn ändras till statisk blått.
LED-indikatorn blinkar bara vitt	Kontrollera att IFP/CDE-enheten fungerar korrekt.Kontrollera att parkopplingsinformationen har angetts korrekt.
IFP/CDE-enheten kan inte hittas i konferensprogrammet	Anslut USB-kameran till IFP/CDE-enheten igen och starta om IFP/CDE-enheten.
Ljud och/eller video skickas inte ut från IFP/CDE-enheten	Kontrollera enhetsinställningarna för konferensprogrammet.Kontrollera volyminställningarna för den bärbara datorn och IFP/CDE-enheten.Starta om IFP/CDE-enheten.
Ljud och/eller video slutar att fungera under konferensen	Kontrollera att nätverkssignalen är stark.Kontrollera enhetsinställningarna i konferensprogrammet.Koppla ihop ViewBoard Cast Button med IFP/CDE-enheten igen.Starta om vCast eller vCastPro och anslut den bärbara datorn till IFP/CDE-enheten igen.
Problem eller fråga Möjliga lösningar
Dålig ljud- och/eller videokvalitet via IFP/CDE-enheten	Kontrollera att signalen från Wi-Finätverket är god.Använd 5 GHz-kanalen. Den tilldelade bandbredden måste vara minst 10 Mbps eller högre.Nätverksstatus för knapp och IFP/CDE-enheter kan avläsas med hjälp av diagnos med en knapptryckning.SOP: Starta programmet ViewBoard Cast> Klicka på ikonen “Inställningar” > Välj “Diagnos med en knapptryckning” > Klicka på “Start” på sidan Diagnos med en knapptryckning.Starta om ViewBoard Cast (vCastReceiver) eller ViewBoard Cast Pro (vCastPro).
Problem eller fråga	Möjliga lösningar

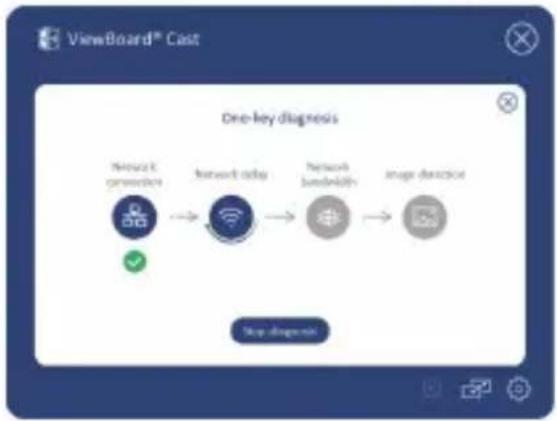

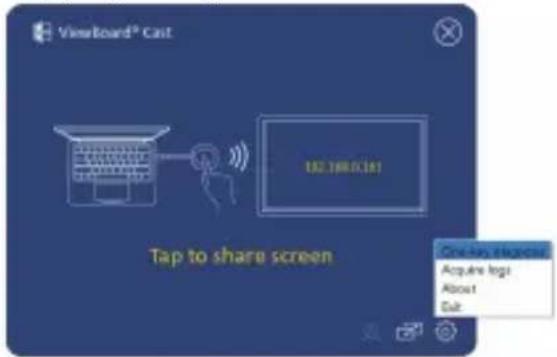

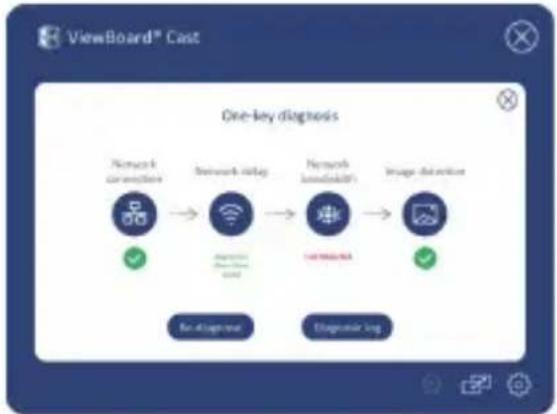

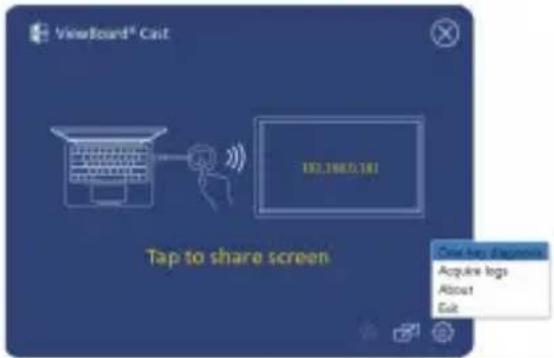

“NO DISPLAYPORT SIGNAL” eller “NO HDMI SIGNAL” visas på IFP/CDE efter screencast	Använd funktionen “Diagnos med en knapptryckning” för att kontrollera om den datorport (Type-C eller HDMI-port) som knappen är ansluten till kan ta emot bilder normalt.Om du använder VB-WPS-001, se till att datorns Type-C-port stöder DP-bildutmatning.Om datorns Type-C-port stöder DP-bildutmatning kan du ansluta den till datorn igen och försöka igen. Det kan hända att kabeln som är ansluten till Type-C-porten är instabil och inte ger någon bild.
Fjärrdeltagaren hörett eko när han eller hon talar	Undvik att placera webbkameran (med mikrofon) eller mikrofonen bredvid högtalaren.Undvik att rikta webbkameran (med mikrofon) eller mikrofonen mot högtalaren.Minska mikrofonvolymen till max. 100 % om det behövs.Justera volymen på IFP/CDE-enheten till 30 % eller mindre.Justera volymen på den bärbara datorn till 70 % eller mindre.
Volymen är för låg	Kontrollera att mikrofonen inte är avstängd i operativsystemets ljudinställningar.Öka mikrofonvolymen i operativsystemets ljudinställningar.Uppdatera webbkameran eller högtalaren till den senaste fasta programvaran.
Om du stöter på andra problem som inte kan lösas, förklara fenomenet eller spela in en video och samla in loggen så att vi kan analysera den	SOP: Reproducera problemet> Klicka på ikonen “Inställningar” > Välj “Hämta logg” > När du har hämtat loggarna klickar du på “Öppna loggar” och kopierar dongle. txt och log.zip till oss.

Information om regler och service

Uttalande gällande FCC-efterlevnad

Denna enhet överensstämmer med avsnitt 15 i FCC-reglerna. Användningen är underställd följande två villkor: (1) Enheten får inte orsaka skadliga störningar och (2) Denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. Denna utrustning har testats och funnits uppfylla begränsningarna för en Klass B digital enhet enligt avsnitt 15 i FCC-reglerna.

Dessa begränsningar är utformade för att ge rimligt skydd mot skadliga störningar vid installation i hemmet. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om inte installerad och använd enligt instruktionerna, orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte inträffar i en viss installation. Om denna utrustning orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen slås av och på, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Vrid eller flytta mottagarantennen.
- Öka avständet mellan utrustningen och mottagaren.
- Anslut utrustningen till ett uttag i en annan strömkrets än den som mottagaren är ansluten till.
- Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Kanadensiska meddelanden

Den här enheten överensstämmer med Industry Canada-licens - undantaget RSS-standard(er). Användningen är underställd följande två villkor: (1) Enheten får inte orsaka störningar och (2) Denna enhet måste acceptera alla störningar, inklusive störningar som kan orsaka oönskad funktionalitet på enheten.

CE-överensstämmelse för europeiska länder

Enheten uppfyller kraven i EMC-direktivet 2014/30/EU och lågvoltsdirektivet 2014/35/EU.

Följande information gäller endast för EU-medlemsstater:

Det märke som visas till höger är i enlighet med avfall från elektrisk och elektronisk utrustning Direktiv 2012/19/EU (WEEE). Märket anger skyldigheten att INTE kassera utrustningen som osorterat kommunalt avfall, utan istället använda de system för återlämnande och insamling enligt lokal lag.
