VBWPS003 - Bezprzewodowy wskaźnik VIEWSONIC - Bezpłatna instrukcja obsługi

Marka	Viewsonic
Model	VBWPS003
Kategoria	Bezprzewodowy wskaźnik / Przycisk Cast
Typ produktu	Bezprzewodowy adapter prezentacyjny HDMI/USB-A
Główne funkcje	Przewodowe i bezprzewodowe udostępnianie ekranu, BYOM, obsługa oprogramowania konferencyjnego (Teams, Zoom, Google Meet)
Kompatybilne systemy operacyjne	Windows 7/8/10/11, macOS 10.10 lub nowszy
Kompatybilny sprzęt	ViewSonic IFP/CDE z włączonym vCast
Złącza	HDMI (wyjście wideo), USB Type-A (zasilanie i dane)
Wskaźnik LED	Niebieski stały (gotowy), biały stały (aktywne połączenie), migający biały (problem z połączeniem)
Parowanie	Konfigurowalne przez oprogramowanie ViewBoard Cast z wprowadzeniem nazwy sieci, hasła i IP odbiornika
Zalecana sieć	Wi-Fi 5 GHz kanał non-DFS, minimalna przepustowość 10 Mbps, opóźnienie <50 ms
Zasilanie	Przez port USB (5 V, 500 mA) – brak wewnętrznej baterii
Wymiary (ok.)	~60 x 20 x 10 mm
Waga (ok.)	~20 g
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	10% do 90% (bez kondensacji)
Certyfikaty	FCC Part 15 Class B, IC, CE, RoHS
Zawartość opakowania	ViewBoard Cast Button VBWPS003, skrócona instrukcja obsługi

Często zadawane pytania - VBWPS003 VIEWSONIC

Jak sparować VBWPS003 z ekranem ViewSonic IFP/CDE?

Podłącz przycisk do komputera PC z Windows lub MacBooka (HDMI + USB-A). Uruchom aplikację ViewBoard Cast, wprowadź nazwę sieci, hasło i adres IP odbiornika wyświetlony na ekranie IFP/CDE, a następnie kliknij OK. Odłącz i ponownie podłącz przycisk, aby rozpocząć udostępnianie.

Dlaczego wskaźnik LED miga na biało i nie łączy się?

Sprawdź, czy ekran IFP/CDE działa prawidłowo i czy informacje parowania (nazwa sieci, hasło, IP) zostały wprowadzone poprawnie. Upewnij się również, że sieć Wi-Fi jest stabilna, a przycisk jest prawidłowo podłączony do komputera.

Jak korzystać z funkcji BYOM (Bring Your Own Meeting)?

Podłącz przycisk do laptopa, uruchom vCast lub vCastPro, poczekaj, aż ikona kamery zmieni się z szarej na białą. Otwórz oprogramowanie konferencyjne (Teams, Zoom, Google Meet), wybierz 'ViewBoard Cast' jako mikrofon/głośnik i 'ViewBoard Webcam' jako kamerę.

Co zrobić, jeśli dźwięk i/lub wideo nie wychodzą z ekranu IFP/CDE?

Sprawdź ustawienia urządzenia w oprogramowaniu konferencyjnym. Upewnij się, że głośność laptopa i ekranu nie jest wyciszona. Uruchom ponownie ekran IFP/CDE i ponownie sparuj przycisk, jeśli to konieczne.

Po projekcji pojawia się komunikat 'BRAK SYGNAŁU DISPLAYPORT' lub 'BRAK SYGNAŁU HDMI', co robić?

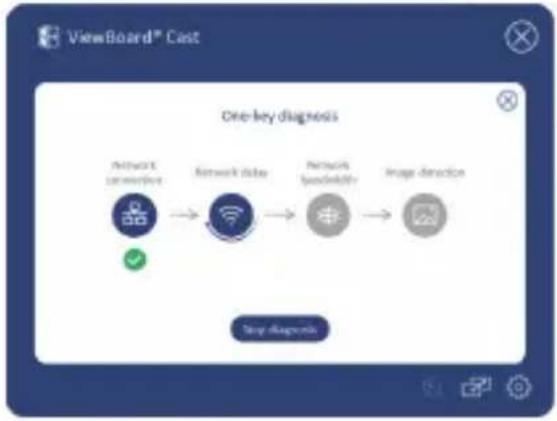

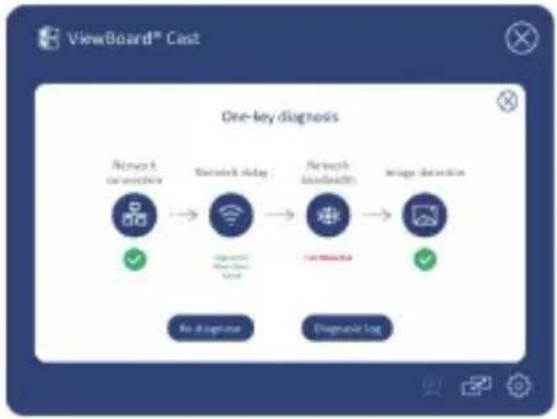

Sprawdź siłę sygnału Wi-Fi (pasmo 5 GHz, przepustowość ≥10 Mbps). Skorzystaj z funkcji 'Diagnostyka jednym przyciskiem' w aplikacji ViewBoard Cast. Upewnij się, że port komputera (HDMI lub USB-C) obsługuje wyjście wideo.

Jak ponownie sparować przycisk z innym ekranem IFP/CDE?

Kliknij przycisk przełączania parowania w prawym dolnym rogu aplikacji ViewBoard Cast, a następnie wprowadź nowe informacje sieciowe (nazwa, hasło, IP). Odłącz i ponownie podłącz przycisk, aby zastosować zmianę.

Zdalny uczestnik słyszy echo: jak temu zaradzić?

Oddal kamerę lub mikrofon od głośników. Zmniejsz głośność mikrofonu do maksymalnie 100%, głośność ekranu IFP/CDE do 30% lub mniej, a głośność komputera do 70% lub mniej.

Jakie są wymagania sieciowe dla VBWPS003?

Wi-Fi 5 GHz na kanale non-DFS, minimalna przepustowość 10 Mbps, opóźnienie poniżej 50 ms. Porty TCP 56789, 25123, 8212, 8000, 8600 i UDP 48689, 25123 muszą być otwarte. Do aktywacji wymagany jest port TCP 443.

Czy mogę używać VBWPS003 bez połączenia Wi-Fi?

Tak, możliwe jest podłączenie przycisku bezpośrednio do ekranu IFP/CDE przez USB (parowanie przez kabel sieci lokalnej). Pojawi się okno dialogowe parowania: wprowadź nazwę sieci i hasło, a następnie zapisz.

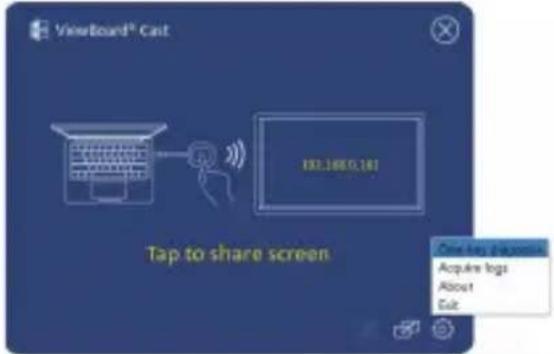

Jak uzyskać logi w przypadku utrzymującego się problemu?

Odtwórz problem, kliknij ikonę 'Ustawienia' w aplikacji ViewBoard Cast, wybierz 'Pobierz log'. Skopiuj pliki dongle.txt i log.zip, a następnie przekaż je do pomocy technicznej ViewSonic.

INSTRUKCJA OBSŁUGI VBWPS003 VIEWSONIC

Podręcznik użytkownika

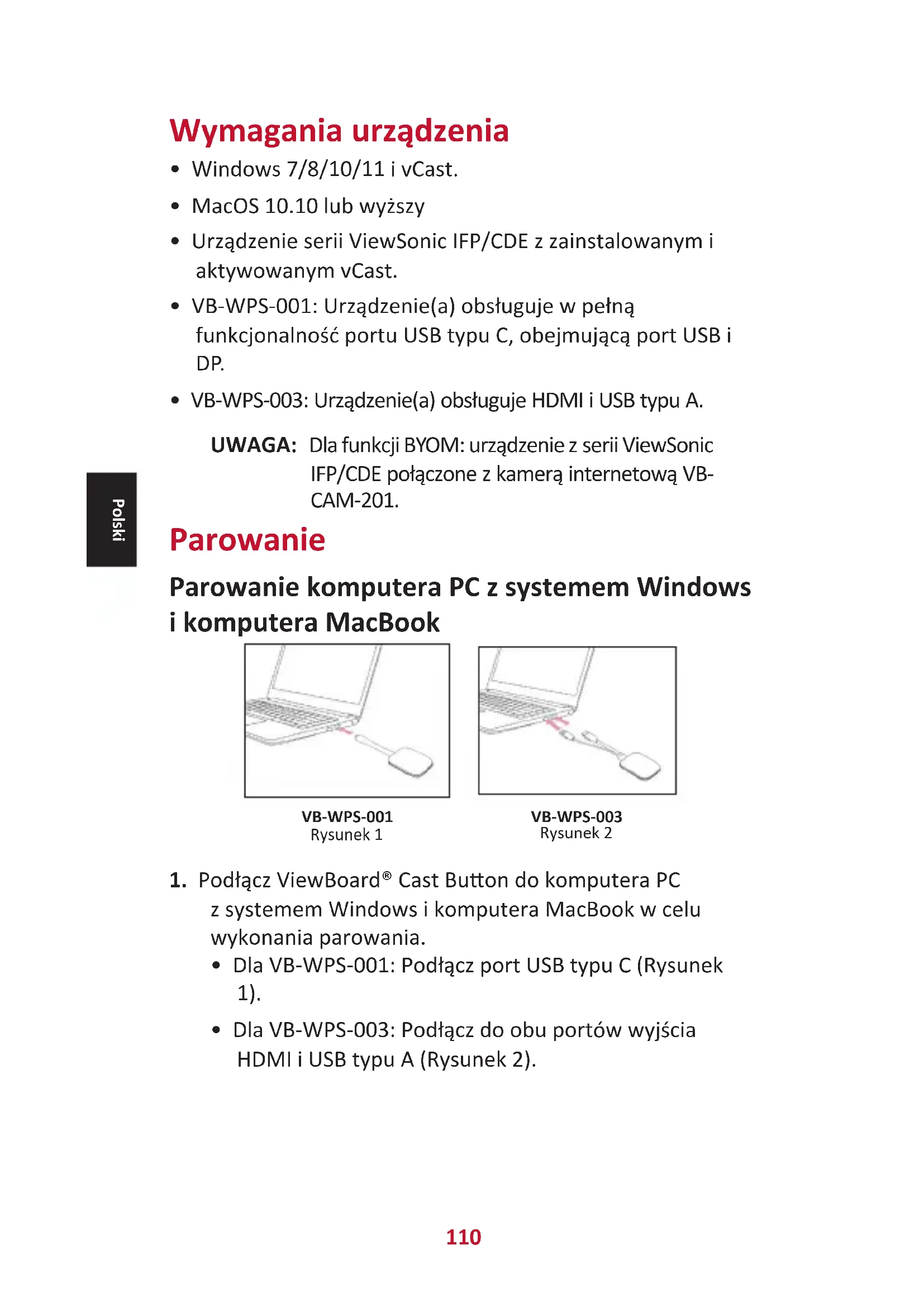

Wymagania urządzenia

• Windows 7/8/10/11 i vCast.
  • MacOS 10.10 lub wyższy
• Urządzenie serii ViewSonic IFP/CDE z zainstalowanym i aktywowanym vCast.
• VB-WPS-001: Urządzenie(a) obsługuje w pełną funkcjonalność portu USB typu C, obejmującą port USB i DP.
  • VB-WPS-003: Urządzenie(a) obsługuje HDMI i USB typu A.

UWAGA: Dla funkcji BYOM: urządzenie z serii ViewSonic IFP/CDE połączone z kamerą internetową VB-CAM-201.

Parowanie

Parowanie komputera PC z systemem Windows i komputera MacBook

VB-WPS-001
Rysunek 1

VB-WPS-003
Rysunek 2

1. Podłącz ViewBoard® Cast Button do komputera PC z systemem Windows i komputera MacBook w celu wykonania parowania.

2. Dla VB-WPS-001: Podłącz port USB typu C (Rysunek 1).

3. Dla VB-WPS-003: Podłącz do obu portów wyjścia HDMI i USB typu A (Rysunek 2).

4. Przy pierwszym parowaniu ViewBoard® Cast Button z komputerem PC z systemem Windows, kliknij dwukrotnie plik "ViewBoard Cast.exe" w: PC > CD Drive > ViewBoard Cast.

UWAGA: Podczas działania z komputerem MacBook, wprowadź hasło użytkownika w celu uzyskania zezwolenia na instalację aplikacji.

1. Dla komputera PC, z zainstalowaną aplikacją, aplikacja ViewBoard® Cast uruchomi się automatycznie po podłączeniu ViewBoard® Cast Button do komputera PC.

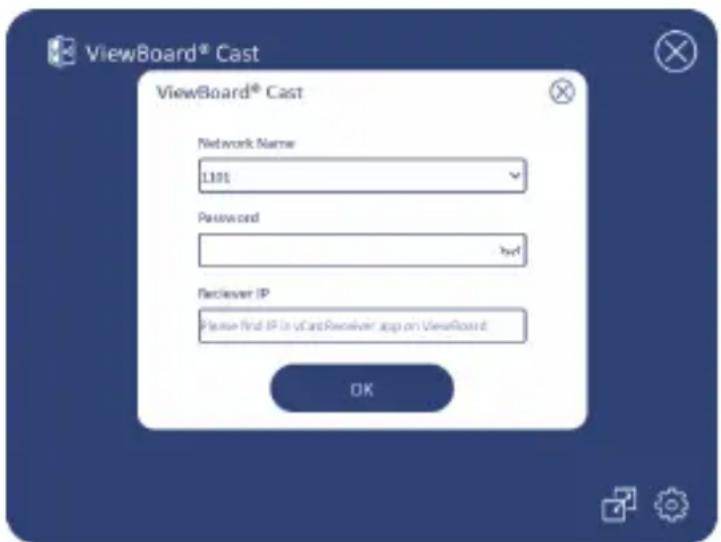

2. W komputerze PC wyświetlone zostanie okno dialogowe parowania. Wprowadź Network Name (Nazwa sieci), Password (Hasło) i adres IP vCastReceiver, pokazany na ekranie głównym urządzenia(ń) IFP/CDE.
3. Kliknij OK w celu dokończenia parowania ViewBoard® Cast Button i urządzenia(ń) IFP/CDE (Rysunek 3).

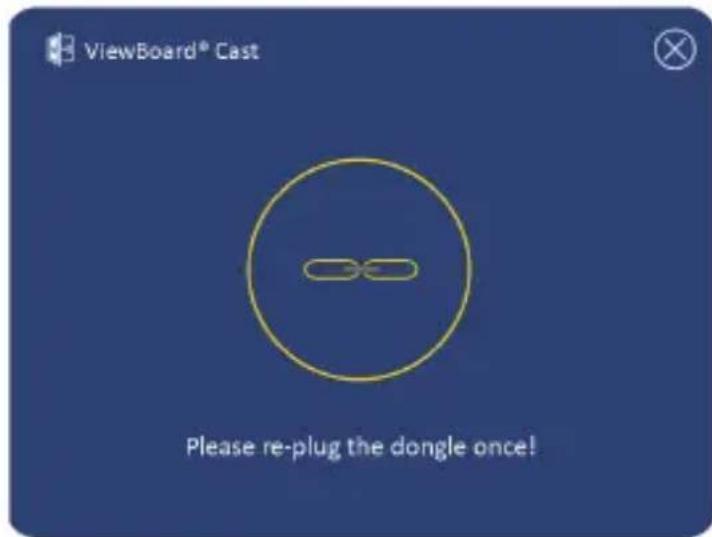

1. Odłącz ViewBoard® Cast Button, a następnie podłącz ponownie w celu rozpoczęcia udostępniania (Rysunek 4).

1. Jeśli urządzenie ViewBoard® Cast Button została sparowane i wymagane jest jego sparowanie z innym urządzeniem IFP/CDE, kliknij “Pairing-Switch Button (Przycisk przełączenia parowania)” w dolnym prawym rogu (Rysunek 5), a następnie wprowadź ponownie informacje o sieci w celu ponownego sparowania ViewBoard® Cast Button (Rysunek 6). Po ponownym wykonaniu parowania urządzenia ViewBoard® Cast Button, odłącz je i podłącz ponownie w celu rozpoczęcia parowania.

Urządzenie ViewBoard® Cast Button można także podłączyć do urządzenia(ń) IFP/CDE w celu sparowania, jeśli urządzenie(a) IFP/CDE jest podłączone do sieci LAN (kabel Ethernet).

Dla VB-WPS-001:

1. Podłącz adapter USB typu C do USB typu A do urządzenia VB-WPS-001 ViewBoard® Cast Button (Rysunek 7).

2. Następnie podłącz urządzenie ViewBoard® Cast Button do portu USB urządzenia(ń) IFP/CDE w celu wykonania parowania.

UWAGA: Adapter USB typu C do USB typu A służy wyłącznie do parowania opcjonalnego urządzenia IFP/CDE.

Dla VB-WPS-003:

1. Podłącz kabel USB typu A do portu USB urządzenia(ń) IFP/CDE w celu wykonania parowania.

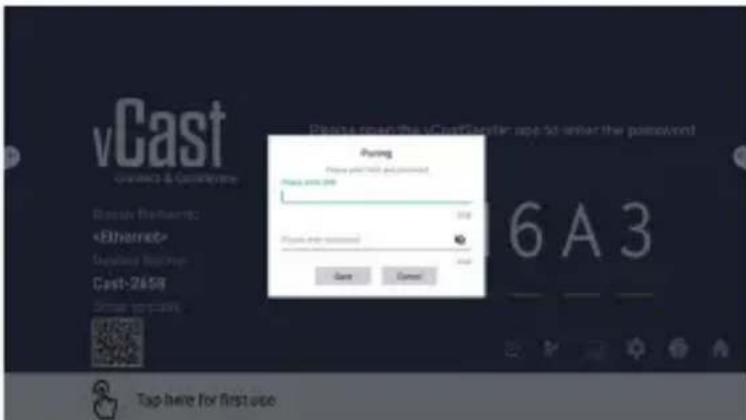

2. Pojawi się okno dialogowe "Pairing (Parowanie)":

3. Wprowadź Network Name (Nazwa sieci) i Password (Hasło), a następnie wybierz Save (Zapisz) w celu wykonania parowania (Rysunek 8).

Udostępnianie ekranu

UWAGA: Upewnij się, że ViewBoard® Cast Button jest podłączony do komputera PC z systemem Windows/MacBook.

1. Po podłączeniu hen the ViewBoard® Cast Button do swojego urządzenia, zacznie migać niebieskim światłem wskaźnik LED. Posiadane urządzenie jest gotowe do udostępnienia ekranu, po zmianie światła wskaźnika LED na stałe, niebieskie (Rysunek 1).

2. Stuknij przycisk ViewBoard® Cast Button w celu udostępnienia ekranu urządzenia innemu wyświetlaczowi. Po pomyślnym podłączeniu i udostępnieniu, wskaźnik LED zmieni kolor z niebieskiego na biały (Rysunek 2).

3. Jeśli wskaźnik LED miga wyłącznie białym światłem i nie można uzyskać połączenia, sprawdź, czy urządzenie(a) IFP/CDE działają prawidłowo oraz, czy zostały prawidłowo wprowadzone informacje parowania (Rysunek 3 i 4).

BYOM

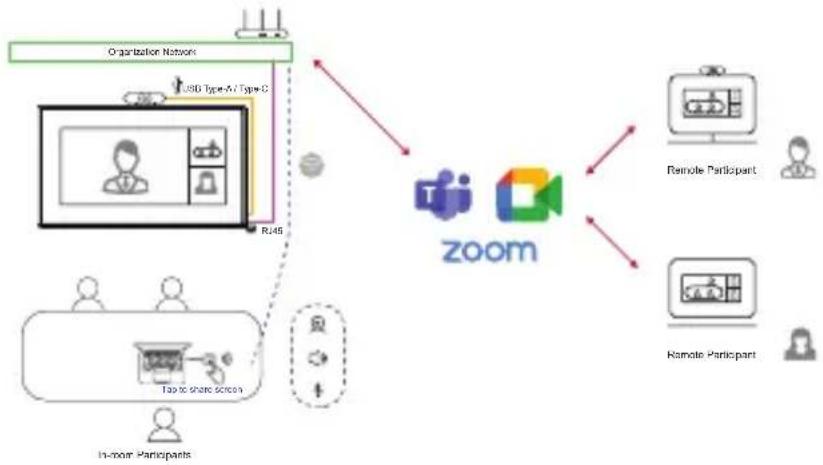

Wprowadzenie

Zaawansowane funkcje ViewBoard Cast Button BYOM (Bring Your Own Meeting), umożliwiają używanie swojego laptopa jako hosta wideokonferencji z preferowanym oprogramowaniem do wideokonferencji (np., Microsoft Teams, Zoom, i Google Meet). Można rozszerzyć swoje spotkanie na urządzenie z serii ViewSonic IFP/CDE, optymalizując produktywność w miejscu pracy.

UWAGA: Do korzystania z tej funkcji wymagane jest urządzenie z serii ViewSonic IFP/CDE z wbudowaną lub zewnętrzną kamerą internetową USB VB-CAM-201.

Jak korzystać z funkcji BYOM

1. Podłącz ViewBoard Cast Button do laptoga.
2. Uruchom aplikację vCast lub vCastPro i zaczekaj na połączenie ViewBoard Cast Button z kamerą.

UWAGA: Połączenie kamery jest nawiązane, gdy ikona kamery w ViewBoard Cast zmieni kolor z szarego na biały.

1. Uruchom konferencję w oprogramowaniu Microsoft Teams, Zoom lub Google Meet ze swojego laptopa.
2. Stuknij ViewBoard Cast Button, aby udostępnić treść w urządzeniu IFP/CDE ViewBoard.
3. Wybierz w oprogramowaniu do wideokonferencji "ViewBoard Cast" jako swoje źródło Mikrofon/Głośnik i "Kamera internetowa ViewBoard" jako swoje źródło kamery.

UWAGA: Sprawdź zrzuty ekranowe na następnej stronie.

Oprogramowanie do wideokonferencji	Ustawienia audio i wideo
Microsoft Teams	Audio
	Wideo
Google MeetGoogle Meet	Audio	Settings
	Wideo
Zoom	Audio
	Wideo

Zalecenia dotyczące sieci

- Wi-Fi: Kanał 802.11ac 5GHz dla tabeli dla kanałów innych niż DFS w kraju użytkownika.

UWAGA: W USA, kanały to 36\~48 i 149\~165.

- Przepustowość: Co najmniej 10 Mb/s w typowym wdrożeniu. Opóźnienie powinno być mniejsze niż 50 ms dla strumieniowego przesyłania wideo HD, wymagane jest więcej niż 10 Mb/s.

- Porty:

» TCP 56789, 25123, 8212, 8000, 8600
» UPD 48689, 25123

- Port i DNS do aktywacji:

» Port: 443
» DNS: https://vcastactivate.viewsonic.com

- Ustuga OTA:

» Port serwera: TCP 443
» Nazwa serwera FQDN: https://vcastupdate.viewsonic.com

Dodatek

Rozwiązywanie problemów

Ta sekcja opisuje powszechne problemy, które mogą wystąpić podczas używania ViewBoard Cast Button.

UWAGA: W przypadku wystąpienia jakichkolwiek dalszych problemów należy się skontaktować ze swoim przedstawicielem sprzedaży lub oddziałem IT.

Problem lub rozwi zanie	Mo liwe rozwi zania
Urządzenie ViewBoard Cast Button nie jest sparowane z urządzeniem IFP/CDE	Sprawdź, czy ViewBoard Cast Button jest podłączony do używanego laptopa.Sprawdź, czy wskaźnik LED zmieni kolor na stałe niebieskie.
Wskaźnik LED jedynie miga białym światłem	Sprawdź, czy urządzenie IFP/CDE działa prawidłowo.Sprawdź, czy zostały prawidłowo wprowadzone informacje o parowaniu.
Nie można znaleźć urządzenia IFP/CDE w oprogramowaniu do konferencji	Podłącz ponownie kamerę internetową USB do urządzenia IFP/CDE i uruchom ponownie urządzenie IFP/CDE.
Audio i/lub wideo nie jest wyprowadzane z urządzenia IFP/CDE	Sprawdź ustawienia urządzenia oprogramowania do konferencji.Sprawdź ustawienia głośności laptopa i urządzenia IFP/CDE.Uruchom ponownie urządzenie IFP/CDE.
Podczas konferencji przestanie działać audio i/lub wideo	Sprawdź, czy jest silny sygnał sieci.Sprawdź ustawienia urządzenia w oprogramowaniu do konferencji.Wykonaj ponowne parowanie Board Cast Button z urządzeniem IFP/CDE.Uruchom ponownie vCast lub vCastPro i połącz ponownie laptopa z urządzeniem IFP/CDE.
Zła jakość audio i/lub wideo przezurządzenie IFP/CDE	Upewnij się, że siła sygnału sieci Wi-Fi jest dobra.Użyj kanał 5GHz. Przydzielona przepustowość musi wynosić co najmniej 10 Mb/s.Stan sieci urządzeń Button i IFP/CDE można wykryć za pomocą funkcji diagnostyki jednym przyciskiem.SOP: Uruchom program ViewBoard Cast > Kliknij ikonę “Ustawienia” > Wybierz “Diagnostyka jednym przyciskiem” > Na stronie Diagnostyka jednym przyciskiem, kliknij “Start”.Uruchom ponownie vCast lub vCastPro.
Po wysłaniu casta ekranu na IFP/CDE wyświetlany jest komunikat “BRAK SYGNAŁU DISPLAYPORT” lub “BRAK SYGNAŁU HDMI”	Użyj funkcję “diagnostyki jednym przyciskiem” do sprawdzenia, czy port PC (port Type-C lub HDMI) do którego podłączone jest urządzenie Button, może normalnie uzyskać obraz.Jeśli używane jest urządzenie VB-WPS-001 upewnij się, że port Type-C komputera obsługuje wyjście obrazu DP.Jeżeli port Type-C komputera obsługuje wyjście DP obrazu, podłącz go ponownie do komputera PC i spróbuj raz jeszcze. Może się zdarzyć, że wtyczka kabla wkładanego do portu Type-C jest niestabilna i powoduje brak wyprowadzania obrazu.
Zdalny uczestnik słyszy echo podczas mówienia	Należy unikać umieszczania kamery internetowej (z mikrofonem) lub mikrofonu obok głośnika.Nie należy kierować kamery internetowej (z mikrofonem) lub mikrofonu w stronę mówcy.W razie potrzeby należy zmniejszyć głośność mikrofonu do maks. 100%.Głośność urządzenia IFP/CDE należy ustawić na 30% lub niższą.Głośność laptopa należy ustawić na 70% lub niższą.
Za niska głośność	Sprawdź, czy mikrofon nie jest wyciszony w ustawieniach dźwięku systemu operacyjnego.Zwiększ głośność mikrofonu w ustawieniach dźwięku systemu operacyjnego.Zaktualizuj kamerę internetową lub głośnik do najnowszego firmware.
Po wystąpieniu innego problemu, którego nie można rozwiązać, problem należy opisać nakręcić film oraz udostępnić nam dziennik w celu wykonania analizy	SOP: Odtwórz problem> Kliknij ikonę “Ustawienia” > Wybierz “Uzyskaj dziennik” > Po uzyskaniu dzienników, kliknij “Otwórz dzienniki” i wykonaj dla nas kopię plików dongle.txt i log.zip.

Informacje prawne i serwisowe

Oświadczenie o zgodności z FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszystkie odbierane zakłócenia, włącznie z zakłóceniami, które mogą powodować nieoczekiwane działanie. To urządzenie zostało poddane testom, które stwierdziły, że spełnia ono ograniczenia dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC.

Ograniczenia te określono w celu zapewnienia stosownego zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach domowych. To urządzenie generuje, wykorzystuje i może emitować energię częstotliwości radiowej i w przypadku instalacji oraz stosowania niezgodnie z instrukcjami może powodować uciążliwe zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że zakłócenia nie wystąpią w danej instalacji. Jeżeli urządzenie to powoduje uciążliwe zakłócenia odbioru radia i telewizji, co można sprawdzić poprzez włączenie i wyłączenie sprzętu, użytkownik może podjąć próbę usunięcia zakłóceń poprzez jeden lub więcej następujących środków:

• Zmiana kierunku lub położenia anteny odbiorczej.
• Zwiększenie odstępu pomiędzy urządzeniem i odbiornikiem.
• Podłączenie urządzenia do gniazda zasilanego z innego obwodu niż odbiornik.
• Kontakt ze sprzedawca lub doświadczonym technikiem RTV w celu uzyskania pomocy.

Oświadczenia dotyczące przepisów kanadyjskich

To urządzenie jest zgodne z przepisami Industry Canada w odniesieniu do braku konieczności uzyskiwania licencji zgodności ze standardem(i) RSS. Jego działanie podlega następującym dwóm warunkom: (1) urządzenie to nie może powodować szkodliwych zakłóceń oraz (2) urządzenie to musi akceptować wszystkie odbierane zakłócenia, włącznie z zakłóceniami, które mogą powodować nieoczekiwane działanie.

Zgodność z CE dla krajów europejskich

To urządzenie jest zgodne z Dyrektywą EMC 2014/30/EU i Dyrektywą niskonapięciową 2014/35/EU.

Następujące informacje są przeznaczone wyłącznie dla krajów członkowskich UE:

Znak pokazany po prawej oznacza zgodność z Dyrektywą 2012/19/EU dotyczącą Odpadów elektrycznych i elektronicznych (WEEE). Znak ten określa, że urządzenia NIE należy usuwać z niesortowanymi odpadami miejskimi, ale należy je przekazać do systemów zbiórki zgodnie z lokalnie obowiązującymi przepisami prawa.
