Značka	Viewsonic
Model	VBWPS003
Kategorie	Bezdrátový ukazatel / Cast tlačítko
Typ produktu	Bezdrátový prezentační adaptér HDMI/USB-A
Hlavní funkce	Kabelové a bezdrátové sdílení obrazovky, BYOM (Bring Your Own Meeting), podpora konferenčního softwaru (Teams, Zoom, Google Meet)
Kompatibilní operační systémy	Windows 7/8/10/11, macOS 10.10 a novější
Kompatibilní hardware	ViewSonic IFP/CDE s aktivovaným vCast
Konektivita	HDMI (video výstup), USB Type-A (napájení a data)
LED indikátor	Modrá svítí (připraveno), bílá svítí (aktivní připojení), bílá bliká (problém s připojením)
Párování	Konfigurovatelné pomocí softwaru ViewBoard Cast zadáním názvu sítě, hesla a IP adresy přijímače
Doporučená síť	Wi-Fi 5 GHz kanál bez DFS, minimální šířka pásma 10 Mbps, latence <50 ms
Napájení	Přes USB port (5 V, 500 mA) – bez interní baterie
Rozměry (cca)	~60 x 20 x 10 mm
Hmotnost (cca)	~20 g
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	10 % až 90 % (bez kondenzace)
Certifikace	FCC Part 15 třída B, IC, CE, RoHS
Obsah balení	ViewBoard Cast Button VBWPS003, rychlý průvodce

Často kladené otázky - VBWPS003 VIEWSONIC

Jak spárovat VBWPS003 s displejem ViewSonic IFP/CDE?

Připojte tlačítko k PC s Windows nebo MacBooku (HDMI + USB-A). Spusťte aplikaci ViewBoard Cast, zadejte název sítě, heslo a IP adresu přijímače zobrazenou na displeji IFP/CDE, poté klikněte na OK. Odpojte a znovu připojte tlačítko pro spuštění sdílení.

Proč LED indikátor bliká bíle a nepřipojuje se?

Zkontrolujte, zda displej IFP/CDE funguje správně a zda byly správně zadány údaje pro párování (název sítě, heslo, IP). Dále se ujistěte, že je Wi-Fi síť stabilní a že je tlačítko správně připojeno k počítači.

Jak používat funkci BYOM (Bring Your Own Meeting)?

Připojte tlačítko k notebooku, spusťte vCast nebo vCastPro, počkejte, až ikona webkamery přejde z šedé na bílou. Otevřete svůj konferenční software (Teams, Zoom, Google Meet), vyberte 'ViewBoard Cast' jako mikrofon/reproduktor a 'ViewBoard Webcam' jako kameru.

Co dělat, když z displeje IFP/CDE nevychází zvuk a/nebo video?

Zkontrolujte nastavení zařízení v konferenčním softwaru. Ujistěte se, že hlasitost notebooku a displeje není ztlumena. Restartujte displej IFP/CDE a v případě potřeby znovu spárujte tlačítko.

Po projekci se zobrazí zpráva 'ŽÁDNÝ SIGNÁL DISPLAYPORT' nebo 'ŽÁDNÝ SIGNÁL HDMI', co dělat?

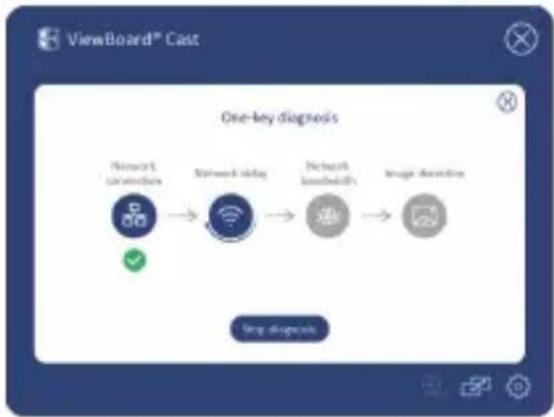

Zkontrolujte sílu Wi-Fi signálu (pásmo 5 GHz, šířka pásma ≥10 Mbps). Použijte funkci 'Diagnostika jedním tlačítkem' v aplikaci ViewBoard Cast. Ujistěte se, že port vašeho počítače (HDMI nebo USB-C) podporuje video výstup.

Jak znovu spárovat tlačítko s jiným displejem IFP/CDE?

Klikněte na tlačítko přepnutí párování v pravém dolním rohu aplikace ViewBoard Cast, poté zadejte nové síťové údaje (název, heslo, IP). Odpojte a znovu připojte tlačítko pro uplatnění změny.

Vzdálený účastník slyší ozvěnu: jak to napravit?

Oddalte webkameru nebo mikrofon od reproduktorů. Snižte hlasitost mikrofonu na maximálně 100 %, hlasitost displeje IFP/CDE na 30 % nebo méně a hlasitost PC na 70 % nebo méně.

Jaké jsou síťové požadavky pro VBWPS003?

Wi-Fi 5 GHz na kanálu bez DFS, minimální šířka pásma 10 Mbps, latence nižší než 50 ms. Porty TCP 56789, 25123, 8212, 8000, 8600 a UDP 48689, 25123 musí být otevřeny. Pro aktivaci je vyžadován port TCP 443.

Mohu používat VBWPS003 bez Wi-Fi připojení?

Ano, je možné připojit tlačítko přímo k displeji IFP/CDE přes USB (párování přes místní síťový kabel). Poté se objeví dialogové okno pro párování: zadejte název sítě a heslo, poté uložte.

Jak získat záznamy v případě přetrvávajícího problému?

Znovu vytvořte problém, klikněte na ikonu 'Nastavení' v aplikaci ViewBoard Cast, vyberte 'Získat záznam'. Zkopírujte soubor dongle.txt a log.zip a předejte je podpoře ViewSonic.

NÁVOD K OBSLUZE VBWPS003 VIEWSONIC

Uživatelská příručka

使用指南

使用指南

دليل المستخدم

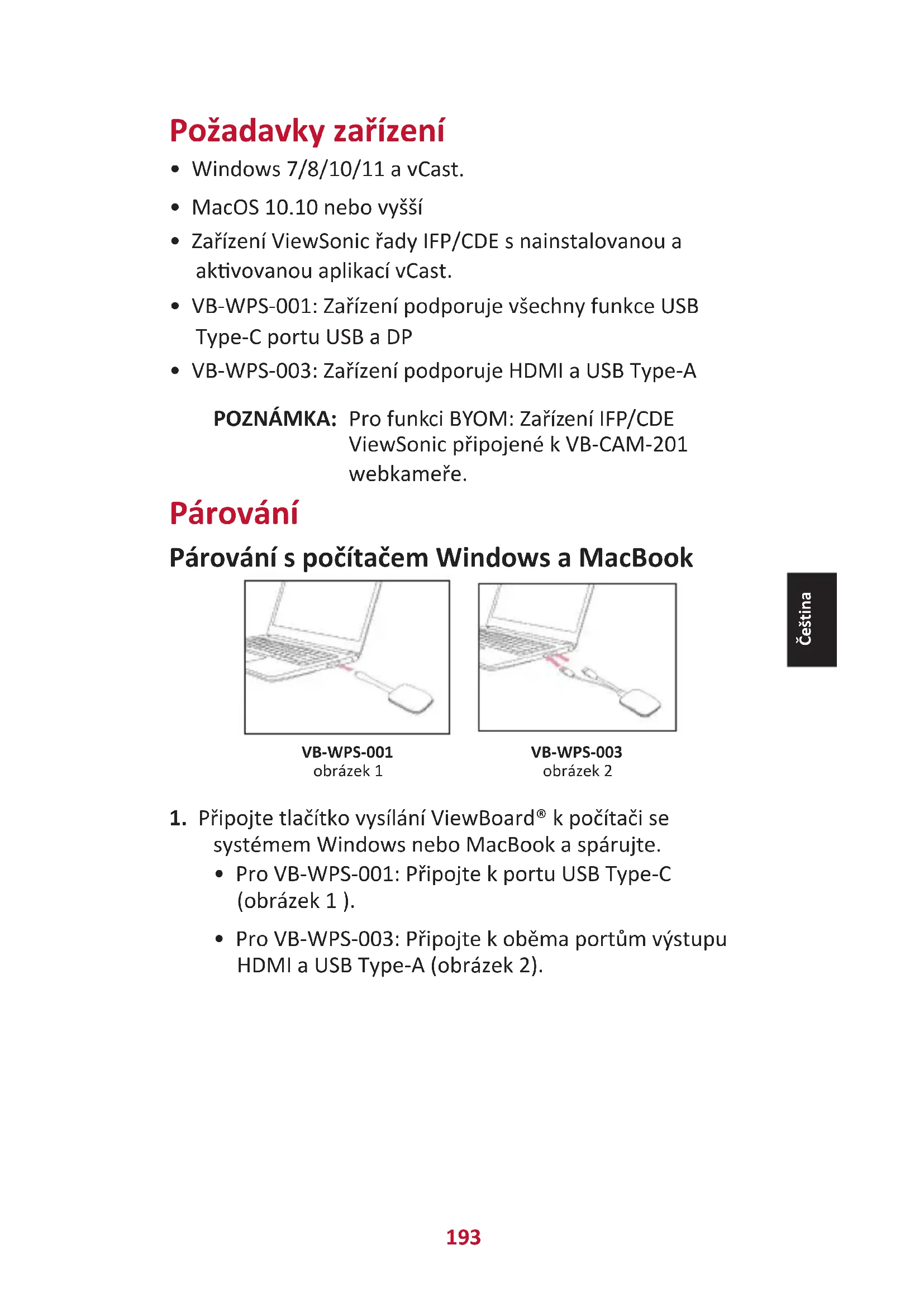

• Windows 7/8/10/11 a vCast.
• MacOS 10.10 nebo vyšší
- Zařízení ViewSonic řady IFP/CDE s nainstalovanou a aktivovanou aplikací vCast.
- VB-WPS-001: Zařízení podporuje všechny funkce USB Type-C portu USB a DP
• VB-WPS-003: Zařízení podporuje HDMI a USB Type-A

POZNÁMKA: Pro funkci BYOM: Zařízení IFP/CDE ViewSonic připojené k VB-CAM-201 webkameře.

Párování

Párování s počítačem Windows a MacBook

VB-WPS-001 obrázek 1

VB-WPS-003 obrázek 2

1. Připojte tlačítko vysílání ViewBoard® k počítači se systémem Windows nebo MacBook a spárujte.

2. Pro VB-WPS-001: Připojte k portu USB Type-C (obrázek 1).

3. Pro VB-WPS-003: Připojte k oběma portům výstupu HDMI a USB Type-A (obrázek 2).

4. Při prvním párování tlačítka vysílání ViewBoard® s počítačem se systémem Windows klikněte dvakrát na soubor,, ViewBoard Cast.exe“ v umístění: PC > CD Drive >ViewBoard Cast.

POZNÁMKA: Používáte-li zařízení s počítačem MacBook, zadejte uživatelské heslo pro přístup k oprávnění instalace aplikace.

1. Pokud je aplikace nainstalována v počítači, aplikace ViewBoard® Cast spustí automaticky po připojení tlačítka vysílání ViewBoard® k počítači.

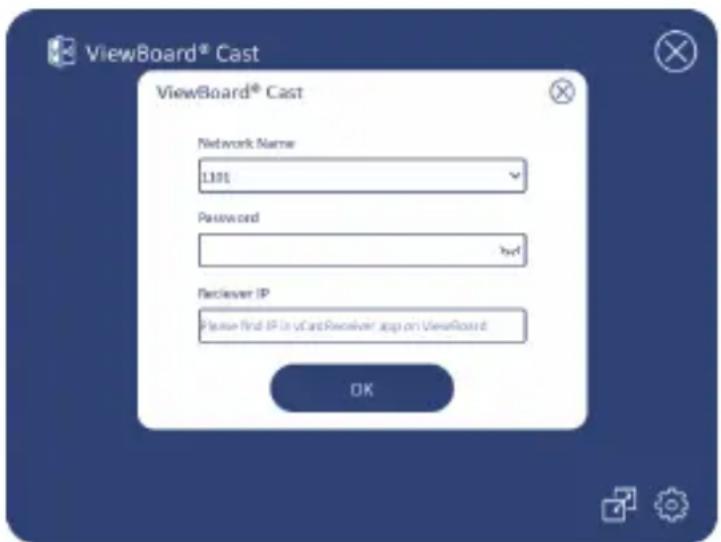

2. V počítači se zobrazí místní dialogové okno párování. Zadejte název sítě, heslo a IP adresu aplikace vCastReceiver, které jsou uvedeny na hlavní obrazovce zařízení IFP/CDE.
3. Kliknutím na tlačítko OK dokončete párování tlačítka vysílání ViewBoard® a zařízení IFP/CDE (obrázek 3).

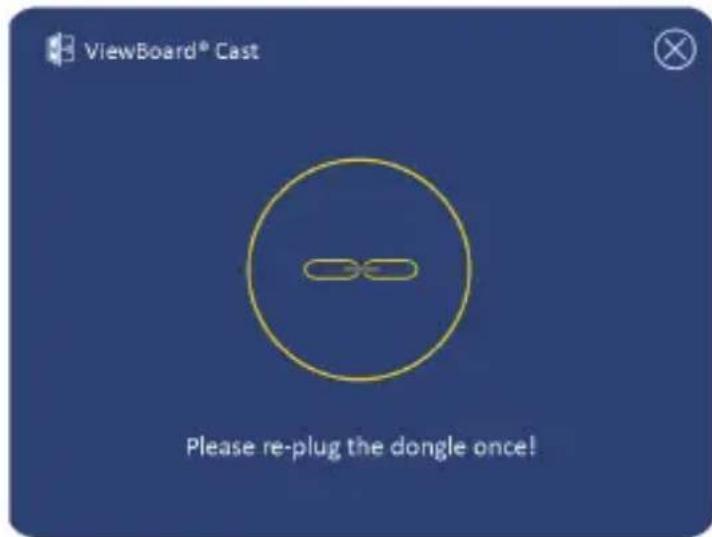

1. Odpojení a připojením tlačítka vysílání ViewBoard® zahajte sdílení (obrázek 4).

1. Pokud je tlačítko vysílání ViewBoard® již spárováno a chcete jej spárovat s jiným zařízením IFP/CDE, klikněte na „Tlačítko přepnutí párování“ v pravém dolním rohu (obrázek 5) a znovu zadejte informace o síti pro opětovné spárování tlačítka vysílání ViewBoard® (obrázek 6). Po opětovném spárování tlačítka vysílání ViewBoard® jej odpojte a znovu připojte pro zahájení sdílení.

Párování ViewBoard IFP/CDE

Tlačítko vysílání ViewBoard® můžete rovněž připojit k zařízení IFP/CDE ke spárování, pokud je zařízení IFP/CDE připojeno k místní síti LAN (ethernetovým kabelem).

Pro VB-WPS-001:

1. Připojte adaptér USB Type-C na USB Type-A k tlačítku vysílání VB -WPS-001 ViewBoard® (obrázek 7).
2. Potom připojte tlačítko vysílání ViewBoard® k portu USB zařízení IFP/CDE pro spárování.

POZNÁMKA: Adaptér USB Type-C na USB Type-A je určen pouze pro spárování volitelného zařízení IFP/CDE.

Pro VB-WPS-003:

1. Připojte kabel USB Type-A k portu USB zařízení IFP/CDE pro spárování.
2. Zobrazí se dialogové okno „Párování“.

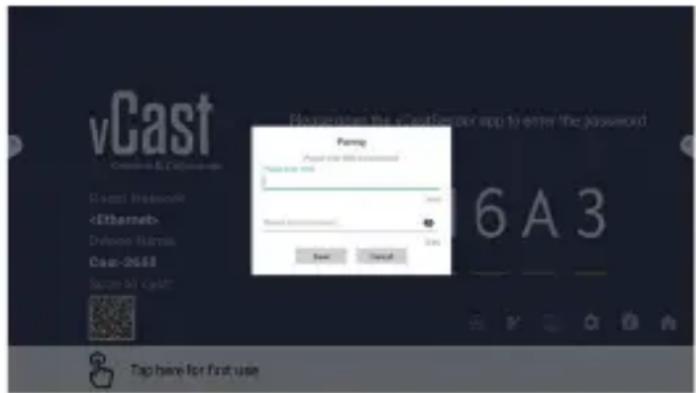

3. Zadejte název sítě a heslo a potom vyberte možnost Uložit pro spárování (obrázek 8).

POZNÁMKA: Zkontrolujte, zda je tlačítko vysílání ViewBoard® připojeno k vašemu počítači Windows/MacBook.

1. Když se tlačítko vysílání ViewBoard® připojuje k vašemu zařízení, LED indikátor LED bude blikat modře. Když tento LED indikátor začne svítit modře (obrázek 1), vaše zařízení je připraveno na sdílení obrazovky.
2. Klepnutím na tlačítko vysílání ViewBoard® sdílejte obrazovku vašeho zařízení s druhým zobrazovacím zařízením. Po úspěšném spojení a sdílení se barva LED indikátoru změní z modré na bílou (obrázek 2).
3. Pokud LED indikátor pouze bliká bíle a nemůže se připojit, zkontrolujte, zda zařízení IFP/CDE funguje správně, a zda jsou správně zadány údaje pro párování (obrázek 3 a 4).

BYOM

Úvod

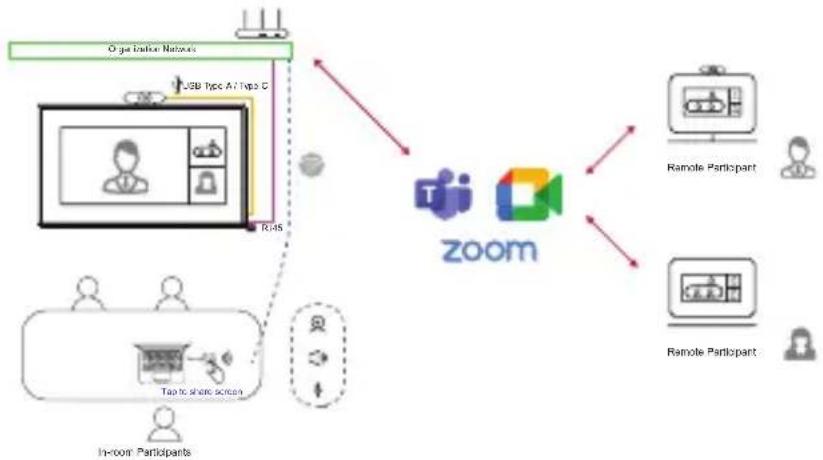

Pokročilá funkce BYOM (Bring Your Own Meeting) tlačítka vysílání ViewBoard umožňuje používat váš vlastní notebook pro pořádání videokonferencí s upřednostňovaným konferenčním softwarem (např. Microsoft Teams, Zoom a Google Meet). Můžete rozšířit vaše schůzky na zařízení řady ViewSonic IFP/CDE a tím optimalizovat produktivitu práce.

POZNÁMKA: Aby bylo možné tuto funkci používat, je nutné zařízení řady ViewSonic IFP/CDE s integrovanou nebo externí USB VB-CAM-201 webovou kamerou.

Jak používat funkci BYOM

1. Připojte tlačítko vysílání ViewBoard k vašemu notebooku.
2. Spustte aplikaci vCast nebo aplikaci vCastPro a počkejte, než se tlačítko vysílání ViewBoard připojí ke kameře.

POZNÁMKA: Když se ikona kamery v aplikaci ViewBoard Cast změní z šedé na bílou, je navázáno připojení ke kameře.

1. Zahajte schůzku v aplikaci Microsoft Teams, Zoom nebo Google Meet z vašeho notebooku.
2. Klepnutím na tlačítko vysílání ViewBoard sdílejte obsah na zařízení ViewBoard IFP/CDE.
3. Vyberte „ViewBoard Cast“ jako zdroj mikrofonu/reproduktoru a „ViewBoard Webcam“ jako zdroj kamery v konferenčním softwaru.

POZNÁMKA: Viz snímky obrazovky na další stránce.

Konferenční software Zvukové soubory a videosoubory
Microsoft Teams	Zvuk
	Video
Google MeetGoogle Meet	Zvuk
	Video
Zoom	Zvuk
	Video

Informace o síti

- Wi-Fi: Viz tabulku kanálů bez DFS ve vaší zemi na kanálu 802.11ac 5 GHz.

POZNÁMKA: V USA jsou tyto kanály 36-48 a 149-165.

- Šířka pásma: Alespoň 10 Mb/s při typickém nasazení. Latence musí být méně než 50 ms pro streamování HD video, je vyžadováno více než 10 Mb/s.

- Porty:

» TCP 56789, 25123, 8212, 8000, 8600

» UPD 48689, 25123

- Port a DNS pro aktivaci:

» Port: 443

Odstraňování problémů

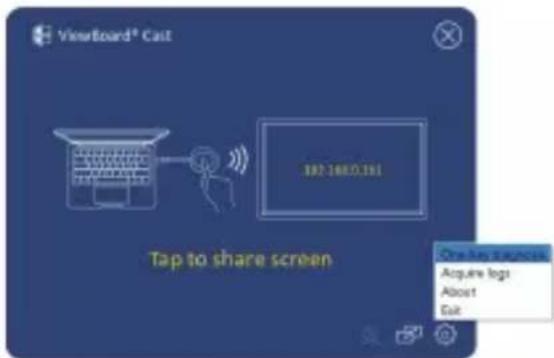

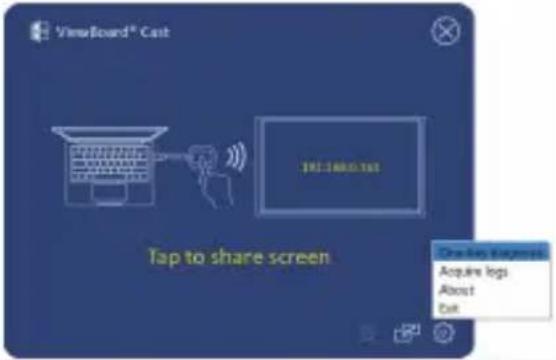

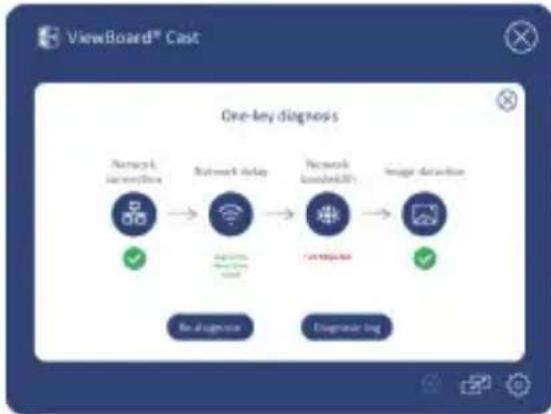

V této části jsou popsány některé obecné problémy, se kterými se můžete setkat při používání produktu ViewBoard.

POZNÁMKA: Pokud se setkáte s jinými problémy, kontaktujte vašeho obchodního zástupce nebo oddělení IT.

Problém nebo potíž Možná řešení
Tlačítko vysílání ViewBoard se nespáruje se zařízením IFP/CDE	Zkontrolujte, zda je tlačítko vysílání ViewBoard připojeno k vašemu notebooku.Zkontrolujte, zda LED indikátor začne svítit modře.
LED indikátor pouze bliká bíle	Zkontrolujte, zda zařízení IFP/CDE funguje správně.Ověřte, zda jsou správně zadány údaje pro párování.
Zařízení IFP/CDE nelze najít v konferenční software	Odpojte a znovu připojte USB webovou kameru k zařízení IFP/CDE a restartujte zařízení IFP/CDE .
Na výstupu ze zařízení IFP/CDE není žádný zvuk a/nebo video	Zkontrolujte nastavení zařízení konferenčního softwaru.Zkontrolujte nastavení hlasitosti notebooku a zařízení IFP/CDE.Restartujte zařízení IFP/CDE.
Během konference přestal fungovat zvuk a/nebo video	Zkontrolujte, zda je síťový signál silný.Zkontrolujte nastavení zařízení konferenčního softwaru.Restartujte tlačítko vysílání ViewBoard se zařízením IFP/CDE .vCast nebo vCastPro a znovu připojte váš notebook k zařízení IFP/CDE.
Spatná kvalita zvuku a/nebo videa přes zařízení IFP/CDE	Zkontrolujte, zda síla signál sítě Wi-Fi dobrá.Použijte kanál 5 GHz. Přidělená šířka pásma musí být alespoň 10 Mb/s nebo vyšší.Sítový stav tlačítka a zařízení IFP/CDE lze zjistit pomocí funkce diagnostiky jedním tlačítkem.SOP: Spustte program ViewBoard Cast > klikněte na ikonu „Nastavení“ > vyberte možnost „Diagnostika jedním tlačítkem“ > klikněte na „Start“ na stránce Diagnostika jedním tlačítkem.Restartujte aplikaci vCast nebo vCastPro.
Po vysílání obrazovky se na IFP/CDE zobrazí zpráva „ŽÁDNÝ SIGNÁL DISPLAYPORT“ nebo „ŽÁDNÝ SIGNÁL HDMI“	Pomocí funkce „Diagnostika jedním tlačítkem“ zkontrolujte, zda port PC (port Type-C nebo HDMI), do kterého je tlačítko zapojeno, může normálně přijímat obraz.Pokud používáte VB-WPS-001, ujistěte se, že port Type-C počítače podporuje výstup obrazu DP.Pokud port Type-C počítače podporuje výstup obrazu DP, znovu jej připojte k počítači a zkuste to znovu. Je možné, že zástrčka kabelu do portu Type-C je nestabilní a blokuje výstup obrazu.
Vzdálený účastník slyší při hovoru zpětnou vazbu	Neumístujte webkameru (s mikrofonem) nebo mikrofon vedle reproduktoru.Neumístujte webkameru (s mikrofonem) nebo mikrofon před hovořící osobu.Podle potřeby snižte hlasitost mikrofonu na max. 100%.Upravte hlasitost zařízení IFP/CDE na 30 % nebo méně.Upravte hlasitost vašeho notebooku na 70 % nebo méně.
Příliš nízká hlasitost	Ověřte, zda hlasitost mikrofonu není ztlumena v nastavení zvuku operačního systému.Zvyšte hlasitost mikrofonu v nastavení zvuku operačního systému.Zaktualizujte firmware webkamery nebo reproduktoru na nejnovější verzi.
Pokud narazíte na jiný problém, který nelze vyřešit, popište jej nebo natočte video a získejte protokol, abychom jej mohli analyzovat	SOP: Reprodukujte problém>klikněte na ikonu „Nastavení“ > vyberte „Získat protokol“ > po získání protokolů klikněte na „Otevřít protokoly“ a zkopírujte dongle.txt a log.zip pro nás.

Regulatorní a servisní informace

Informace o shodě

Tato část obsahuje všechny související požadavky a vyjádření ohledně předpisů. Potvrzené odpovídající aplikace musí odpovídat typovým štítkům a příslušnému označení na zařízení.

Prohlášení o shodě FCC

Toto zařízení splňuje podmínky části 15 směrnic FCC. Provoz vyžaduje splnění následujících dvou podmínek: (1) toto zařízení nesmí způsobit nežádoucí rušení signálu, (2) toto zařízení musí akceptovat jakékoli vnější rušení včetně rušení, které by způsobilo nežádoucí činnost. Toto zařízení bylo testováno a splňuje limity pro digitální zařízení třídy B podle předpisů FCC, část 15.

Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Zařízení vytváří, používá a může vyzařovat elektromagnetické záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání může způsobit nežádoucí rušení rozhlasového a televizního vysílání. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje nežádoucí rušení příjmu rozhlasu nebo televize, které může být potvrzeno vypnutím a zapnutím tohoto zařízení, může se uživatel pokusit napravit toto rušení některým z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi daným zařízením a přijímačem.
• Připojte zařízení do jiného zásuvkového okruhu, než ke kterému je připojen přijímač.
• Porad'te se s prodejcem nebo odborným TV/radiotechnikem.

Regulatorní prohlášení pro Kanadu

Toto zařízení splňuje požadavky kanadského ministerstva průmyslu pro bezlicenční provoz rádiových zařízení. Provoz vyžaduje splnění následujících dvou podmínek: (1) toto zařízení nesmí způsobovat rušení a (2) toto zařízení musí být odolné vůči jakémukoli rušení, včetně rušení, které může způsobit nežádoucí činnost zařízení.

Prohlášení o shodě CE pro evropské země

Toto zařízení splňuje požadavky směrnice o elektromagnetické kompatibilitě 2014/30/EU a směrnice o nízkém napětí 2014/35/EU.

Následující informace platí pouze pro členské státy EU:

Značka zobrazená vpravo je v souladu se Směrnicí pro likvidaci použitého elektrického a elektronického vybavení 2012/19/EU (WEEE). Tato značka upozorňuje, že toto zařízení NELZE likvidovat s netříděným komunálním odpadem, ale je třeba jej odevzdat v příslušné sběrně podle místních zákonů.
