NÁVOD K OBSLUZE VA2732-MHD VIEWSONIC

Uživatelská příručka

Děkujeme vám, že jste zvolili značku ViewSonic®

Společnost ViewSonic® je přední světový dodavatel zobrazovacích řešení, jehož snahou je překonávat světová očekávání od technologické evoluce, inovace a jednoduchosti. Společnost ViewSonic® věří, že její produkty budou mít pozitivní dopad na svět. Jsme přesvědčeni, že produkt značky ViewSonic®, který jste si vybrali, vám bude dobře sloužit.

Ještě jednou děkujeme za volbu značky ViewSonic®!

Bezpečnostní opatření

• Před používáním zařízení si přečtěte všechny tyto pokyny.
• Uschovejte tyto pokyny na bezpečném místě.
• Dodržujte všechna varování a pokyny.
• Sed'te ve vzdálenosti alespoň 18" / 45 cm od monitoru.
• Okolo zařízení ponechte volné místo 4" / 10 cm pro zajištění řádného větrání.
  • Monitor přesunujte vždy opatrně.
• Vždy používejte skříňky nebo stojany nebo způsoby instalace, které byly doporučeny výrobcem monitoru.
• Vždy používejte nábytek, který monitor bezpečně unese.
• Monitor nesmí přesahovat okraj nábytku, na kterém je umístěn.
• Neumistujte monitor tam, kde se mohou nacházet děti.
• Vždy poučte děti o tom, jak je nebezpečné lézt na nábytek, aby se dostaly k monitoru nebo jeho příslušenství.
• Vodiče a kabely připojené k monitoru vždy veďte a umístěte tak, aby se o ně nezakopávalo, netahalo ani nezachytávalo.
• Při demontáži zadního krytu monitoru postupujte opatrně. Uvnitř monitoru se nacházejí části pod vysokým napětím.
• Zařízení nepoužívejte poblíž vody. Aby se snížilo riziko požáru nebo úrazu elektrickým proudem, nevystavujte zařízení vlhku.
• Zařízení nevystavujte přímému slunečnímu zařízení nebo jiným zdrojům trvalého tepla. Zařízení neinstalujte v blízkosti zdrojů tepla (radiátory, přímotopy, sporáky apod.) nebo jiných zařízení (včetně zesilovačů), které mohou vytvářet teplotu zařízení na nebezpečnou úroveň.
• Očistěte suchým a měkkým hadříkem. Je-li třeba provést další čištění, viz další pokyny v části „Údržba“ v této příručce.
• Nedotýkejte se obrazovky. Mastné skvrny se obtížně odstraňují.
• Panel monitoru neotírejte silou ani jej nevystavujte tlaku - může dojít k trvalému poškození obrazovky.
• Neumístujte monitor na nestabilní místo.
• Chcete-li umístit monitor na vysoký nábytek (například skřín nebo knihovnu), vždy ukotvěte nábytek i monitor ke vhodné opoře.
• Monitor umístěný na nábytku neprokládejte žádným textilem ani jinými materiály.

- Umístěte monitor na dobře větrané místo. Na monitor neumístujte žádné předměty, které by mohly zabránit odvádění tepla.

- Na monitor, videokabel nebo napájecí kabel neumístujte těžké předměty.

- Na horní část monitoru ani na nábytek, na který je výrobek umístěn, neumístujte předměty, které by mohly lákat děti k lezení, například hračky a dálkové ovladače.

- Pokud zjistíte kouř, neobvyklý hluk nebo zvláštní zápach, okamžitě monitor vypněte a obraťte se na prodejce nebo na společnost ViewSonic. Při dalším používání monitoru hrozí nebezpečí.

- Nepokoušejte se obcházet bezpečnostní prvky polarizované nebo uzemněné elektrické zástrčky. Polarizovaná zástrčka je opatřena jedním širším a jedním užším kolíkem. Uzemněná elektrická zástrčka je opatřena dvěma kolíky a objímkou pro zasunutí uzemňovacího kolíku zásuvky. Široký kolík a objímka chrání vaši bezpečnost. Pokud zástrčka neodpovídá vaší zásuvce, použijte adaptér a nepokoušejte se zasunout zástrčku do zásuvky silou.

- Ověřte systém elektroinstalace v budově. Systém musí obsahovat jistič dimenzovaný na 120/240 V, 20 A.

- Při připojování k elektrické zásuvce NEODSTRAŇUJTE uzemňovací kolík. Zajistěte, aby uzemňovací kolíky nebyly v ŽÁDNÉM PŘÍPADĚ ODSTRANĚNY.

- Zajistěte sížový kabel tak, aby se po něm nechodilo a aby nebyl přiskřípnutý zejména u zástrčky, objímky zásuvky a v místě vývodu z přístroje. Ujistěte se, že je přívod proudu umístěn poblíž přístroje tak, aby byl snadno přístupný.

- Používejte pouze doplňky specifikované výrobcem.

- Používejte pouze s vozíkem, stojanem, trojnožkou (stojanem), držákem nebo stolem, stanoveným výrobcem nebo dodávaným spolu s přístrojem. Při použití vozíku bud’te opatrní během přesouvání vozíku s přístrojem tak, aby jeho převrácením nedošlo ke zranění.

• V případě dlouhodobé nečinnosti přístroj odpojte od zdroje napětí.

- Veškeré opravy svěřujte kvalifikovanému personálu. Oprava přístroje je nutná, pokud byl jakkoliv poškozen, například v případě poškození sížového kabelu nebo zástrčky, vylití tekutiny nebo vniknutí cizího tělesa do přístroje, vystavení přístroje dešti nebo vlhkosti, nesprávné funkce přístroje nebo jeho upuštění na zem.

- Při používání sluchátek do uší/na uši nastavte vhodnou hlasitost, aby se zabránilo poškození sluchu.

- Ohrožení stability: Displej může spadnout a způsobit vážné zranění nebo smrt. Aby se zabránilo zranění, musí být tento displej bezpečně připevněn k podlaze/stěně podle pokynů pro instalaci.

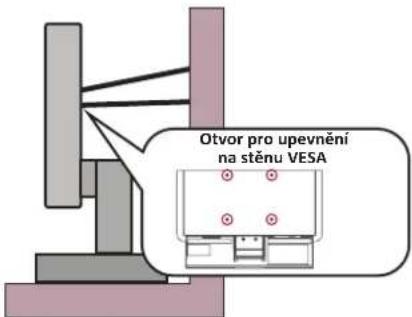

- Bezpečnostní lanko, kterým je displej upevněn ke stěně nebo pevné struktuře, nebo jiná záchytná opatření pomáhají rozložit hmotnost displeje a zabraňují jeho pádu.

Umístění otvorů (Š x H)	Přechodová deska (Š x V x H)	Otvor v desce	Specifikace šroubů	Množství
100 x 100 mm	115 x 115 x 2,6 mm ∅ 5	mm M4 x	10 mm 4 šrouby

POZNÁMKA:

• Záchytné opatření/bezpečnostní lanko musí odolat síle 100 N.
• Lanko musí být napnuté a nesmí mít vůli. Zadní část zařízení musí směřovat ke stěně, aby se zařízení nemohlo naklonit působením vnější síly.
• Zajistěte, aby se monitor v žádné výšce a úhlu natočení nenakláněl působením vnější síly.

• V případě přemístění stávajícího monitoru je nutno dodržet výše uvedené zásady.

Obsah

Bezpečnostní opatření 3

Obsah 6

Úvod 8

Obsah balení....8

Popis produktu 9

Pohled zepředu a zezadu 9

Porty I/O 9

Zprovoznění 10

Instalace stojánku 10

Montáž na stěnu 11

Používání bezpečnostního otvoru 12

Připojení 13

Připojení k napájení 13

Připojení externích zařízení 14

Používání monitoru 15

Úpravy úhlu náklonu 15

Zapnutí/vypnutí zařízení 16

Používání tlačítek ovládacího panelu ....16

Rychlá nabídka 17

Rychlá tlačítka 18

Konfigurování nastavení 20

Obecné postupy 20

Struktura nabídky OSD (On-Screen Display) 22

Příloha 26

Technické údaje 26

Slovníček....29

Odstraňování problémů 33

Údržba 35

Obecné zásady 35

Čištění obrazovky 35

Čištění skříně 35

Regulatorní a servisní informace 36

Informace o shodě 36

Prohlášení o shodě FCC 36

Prohlášení Industry Canada.... 36

Prohlášení o shodě CE pro evropské země 36

Prohlášení o shodě RoHS2 37

Indické omezení nebezpečných látek 38

Likvidace produktu po skončení životnosti 38

Zákaznické služby 40

Omezená záruka.... 41

Úvod

Obsah balení

• Monitor
• Napájecí kabel
• Napájecí adaptér
• Kabel video
• Stručná příručka

POZNÁMKA: Napájecí kabel a kabely videa dodané s vaším zařízením se mohou lišit podle vaší země. Další informace vám poskytne místní prodejce.

Popis produktu

Pohled zepredu a zezadu

POZNÁMKA: Další informace o tlačítku 1(★)/2/3/4/5(∪) a jeho funkcích jsou uvedeny v části „Rychlá tlačítka“ na straně 18.

Zprovoznění

Instalace stojánku

1

2

3

4

POZNÁMKA: Zařízení vždy umístěte na rovnou a stabilní plochu. V opačném případě by mohlo dojít k pádu a poškození zařízení a/nebo k následnému zranění.

Montáž na stěnu

POZNÁMKA: Používejte pouze soupravy nástěnného držáku s certifikací UL.

V následující tabulce jsou uvedeny standardní rozměry pro sady pro montáž na stěnu.

Maximální nosnost	Umístění otvorů (Š x H)	Přechodová deska (Š x V x H)	Otvor v desce	Specifikace šroubů	Množství
14 kg 100	x 100 mm 115 x	115 x 2,6 mm ∅ 5 mm	M4 x 10	mm 4 šrouby

POZNÁMKA: Sady pro montáž na stěnu se prodávají samostatně.

1. Vypněte zařízení a odpojte všechny kabely.
2. Položte zařízení obrazovkou dolů na měkkou a stabilní plochu.

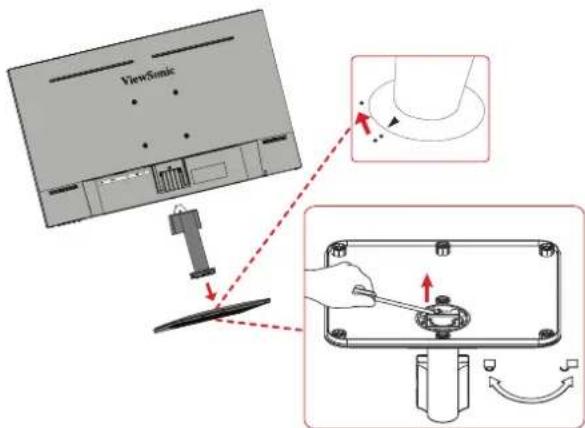

3. Sejměte podstavec stojánku.

1

2

1. Nasad'te montážní držák na otvory VESA na zadní straně zařízení. Potom jej zajistěte čtyřmi (4) šrouby (M4 x 10 mm).
2. Při montáži monitoru na stěnu postupujte podle pokynů dodaných se sadou pro montáž na stěnu.

Používání bezpečnostního otvoru

Aby se zabránilo odcizení zařízení, uzamkněte jej bezpečnostním otvorem k pevnému objektu.

Kromě toho bezpečnostní lanko, kterým je monitor upevněn ke stěně nebo pevné struktuře, přenáší hmotnost monitoru a zabraňuje jeho pádu.

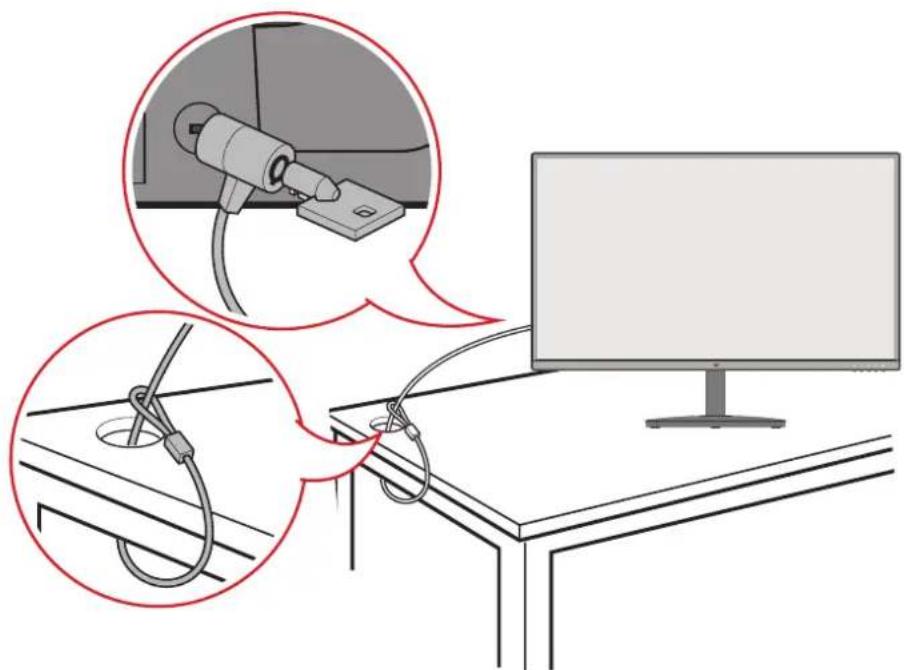

Níže je uveden příklad zamknutí bezpečnostním otvorem ke stolu.

Tato část obsahuje pokyny pro připojení monitoru k ostatnímu vybavení.

Připojení k napájení

1. Připojte napájecí kabel k napájecímu adaptéru.
2. Připojte napájecí adaptér k zásuvce DC IN na zadní straně zařízení.
3. Připojte zástrčku napájecího kabelu k elektrické zásuvce.

Připojení externích zařízení

Používání monitoru

Úpravy zorného úhlu

Úpravy úhlu náklonu

Nakloňte monitor dopředu nebo dozadu do požadovaného zorného úhlu (-5° až 20°).

POZNÁMKA: Při upravování jednou rukou pevně přidržujte stojánek a druhou rukou nakloňte monitor dopředu nebo dozadu.

Zapnutí/vypnutí zařízení

1. Připojte napájecí kabel k elektrické zásuvce.

2. Zapněte monitor stisknutím tlačítka Power (Napájení).

3. Chcete-li monitor vypnout, znovu stiskněte tlačítko Power (Napájení).

POZNÁMKA: Dokud je napájecí kabel připojen k elektrické zásuvce, monitor spotřebovává určité množství energie. Nebudete-li monitor delší dobu používat, odpojte zástrčku napájecího kabelu od elektrické zásuvky.

Používání tlačítek ovládacího panelu

Tlačítka ovládacího panelu slouží k přístupu do Rychlé nabídky, k aktivaci rychlých tlačítek, k procházení nabídky OSD (On-Screen Display) a ke změnám nastavení.

Rychlá nabídka

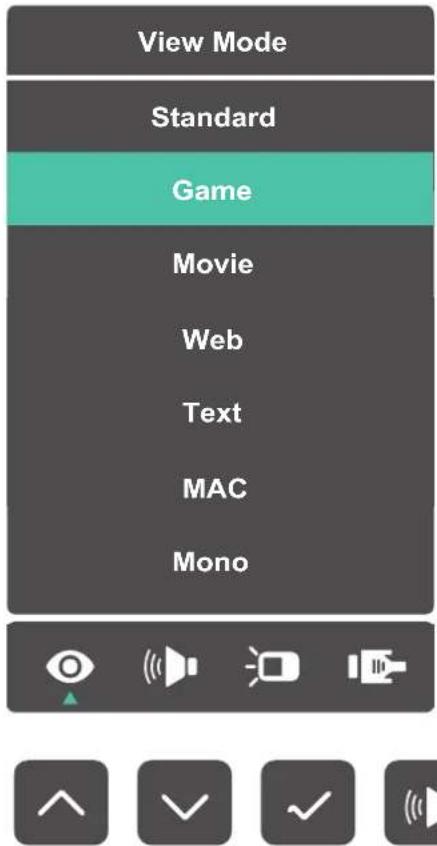

Stisknutím tlačítka 1(★) aktivujte Rychlou nabídku.

POZNÁMKA: Podle průvodce tlačítky, který je zobrazen na boční straně obrazovky, vyberte volbu nebo provedte úpravy.

Nabídka Popis
	ViewMode (Režimzobrazení)	Vyberte jedno z nastavení předvoleb barev.
	Volume (Hlasitost)	Slouží k úpravě hlasitosti nebo k vypnutí zvuku.
	Contrast/Brightness(Kontrast/jas)	Upravte úroveň kontrastu nebo jasu.
	Input Select (Výběrzdroje)	Vyberte vstupní zdroj.
	Exit (Ukončení) Slouží k ukončení Rychlé nabídky.

Rychlá tlačítka

Když je nabídka OSD (On-Screen Display) vypnutá, můžete rychle přistupovat ke speciálním funkćím pomocí tlačítek na ovládacím panelu.

Tlačítko Popis

1(★) + 2

Klepnutím na tato tlačítka zamknete/odemknete nabídku OSD.

Když se nabídka zobrazí na obrazovce, stisknutím a podržením obou tlačítek 10 sekund zamknete/odemknete nabídku OSD.

Pokud je nabídka OSD zamknutá, na obrazovce se zobrazí následující zpráva:

Tlačítko Popis
2 + 3	Klepnutím na tato tlačítka zamknete/odemknete tlačítko Power (Napájení).Když se na obrazovce zobrazí nabídka, stisknutím a podržením obou tlačítek 10 sekund zamknete/odemknete tlačítko Power (Napájení).Pokud je tlačítko Power (Napájení) zamknuté, na obrazovce se zobrazí následující zpráva:

Konfigurování nastavení

Obecné postupy

1. Stisknutím tlačítka 2/3/4 zobrazte nabídku OSD (On-Screen Display).

1. Stisknutím tlačítka 1(★) nebo tlačítka 2 vyberte hlavní nabídku. Potom stisknutím tlačítka 3 vstupte do vybrané nabídky.

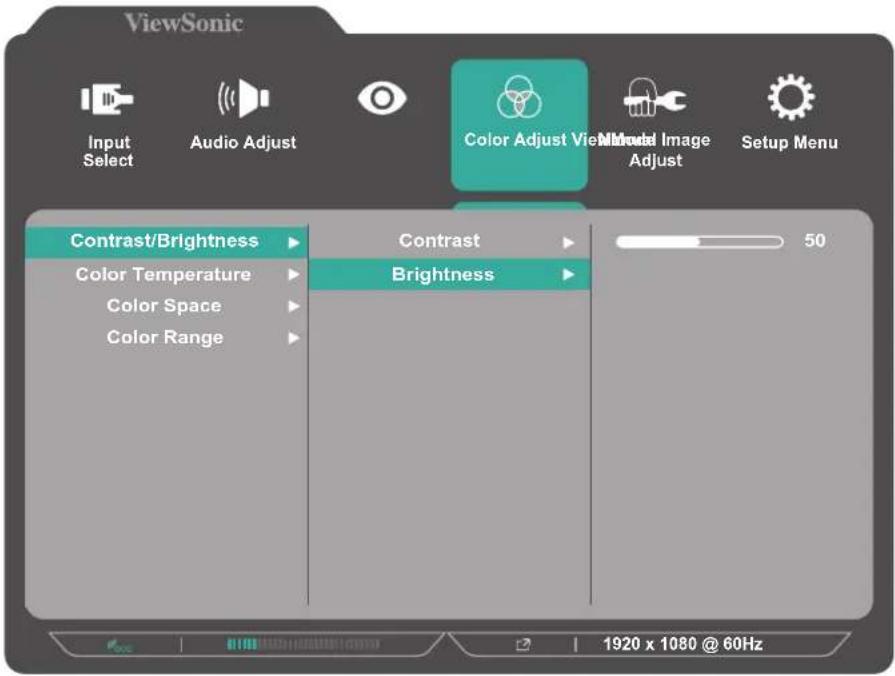

1. Stisknutím tlačítka 1(★) nebo tlačítka 2 vyberte požadovanou položku nabídky. Potom stisknutím tlačítka 3 vstupte do podnabídky.

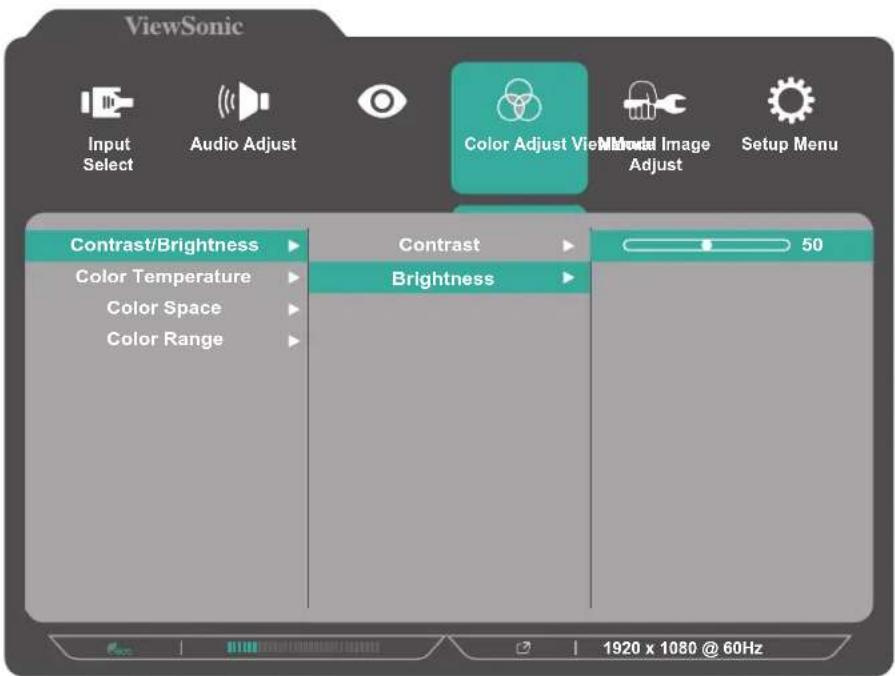

1. Stisknutím tlačítka 1(★) nebo tlačítka 2 upravte/vyberte nastavení. Potom stisknutím tlačítka 3 potvrd'te.

POZNÁMKA: U některých úprav voleb nabídky uživatel nemusí potvrzovat výběr stisknutím tlačítka 3. Podle průvodce tlačítky, který je zobrazen v dolní části obrazovky, vyberte volbu nebo provedte úpravy.

1. Stisknutím tlačítka 4 se vrátíte předchozí nabídky. POZNÁMKA: Nabídku OSD ukončíte stisknutím tlačítka 5(☐).

Struktura nabídky OSD (On-Screen Display)

Přístup	Vedlejší nabídka	Možnost nabídky
Input Select	D-Sub
	HDMI
	DisplayPort
Audio Adjust	Volume (-/+, 0~100)
	Mute	On
		Off
	Audio Input	Same as video input (DP or HDMI)
		Audio In
ViewMode	Standard
	Game
	Movie
	Web
	Text
	MAC
	Mono
Color Adjust	Contrast/Brightness	Contrast (-/+, 0~100)
		Brightness (-/+, 0~100)
	Color Temperature	sRGB
		Bluish
		Cool
		Native
		Warm
		User Color	Red (-/+, 0~100)
			Green (-/+, 0~100)
			Blue (-/+, 0~100)
	Color Space (for HDMI/DP only)	Auto
		RGB
		YUV
	Color Range (for HDMI/DP only)	Auto
		Full Range
		Limited Range

Přístup	Vedlejší nabídka	Možnost nabídky
Manual Image Adjust	Auto Image Adjust (for D-Sub only)
	Horizontal Size (for D-Sub only)	(-/+, 0~100)
	H./V. Position (for D-Sub only)	Horizontal Position (-/+, 0~100)
		Vertical Position (-/+, 0~100)
	Fine Tune (for D-Sub only)	(-/+, 0~100)
	Sharpness	(-/+, 0/25/50/75/100)
	Blue Light Filter (-/+, 0~100)
	Aspect Ratio	4:3
		5:4
		16:9
		16:10
	Overscan (for HDMI/DP only)	On
		Off
	Black Stabilization	(-/+, 0/10/20/30/40/50/60/70/80/90/100)
	Advanced DCR	(-/+, 0/25/50/75/100)
	Response Time	Standard
		Advanced
		Ultra Fast
Setup Menu	Language	English
		Français
		Deutsch
		Español
		Italiano
		Suomi
		Svenska
		Русский
		Türkçe
		Česká
		Tiếng Việt
		日本語
		한국어
		繁體中文
		简体中文
	AMD FreeSync (for HDMI/DP only)	On
		Off
	1ms Mode	On
		Off
	Information
	OSD Size	Native
		Large
	OSD Timeout (-/+, 5/15/30/60)
Setup Menu	OSD Background	On
		Off
	Power Indicator	On
		Off
	Auto Power Off	On
		Off
	Sleep (for HDMI/DP only)	30 minutes
		45 minutes
		60 minutes
		120 minutes
		Off
	ECO Mode	Standard
		Optimize
		Conserve
	Auto Detect	On
		Off
	DDC/CI	On
		Off
	Memory Recall

Příloha

Technické údaje
^1 Nastavení frekvenčních režimů grafické karty v počítači nesmí přesáhnout tyto hodnoty; v opačném případě může dojít k trvalému poškození monitoru.

Položka Kategorie Technické údaje
LCD	Typ	IPS, Color a-Si TFT, 1920 x 1080 LCD s aktivní matricí;Rozteč pixelů 0,3114 (H)mm x 0,3114(V)mm
	Velikost zobrazení	68,6 cm, 27” zobrazitelné
	Barevný filtr Svislý proužek RGB
	Skleněný povrch	Antireflexní typ (Haze 25%), tvrzené (3H)
Vstupní signál	Synchronizace video	AnalogD-Sub: f_h 24~86 kHz, f_v :48~75 HzTMDS digital (100 Ω)HDMI (v. 1.4): f_h 24~115 kHz, f_v :48~100 HzDP (v. 1.2): f_h 24~115 kHz, f_v :48~100 Hz
Kompatibilita	PCaž 1920 x 1080
	Macintosh až 1920 x 1080
Rozlišení1	Doporučeno 1920 x 1080 při 60 Hz
	Podporováno	1920 x 1080 při 50, 60, 75, 100 Hz1680 x 1050 při 60 Hz1600 x 1200 při 60 Hz1600 x 900 při 60 Hz1440 x 900 při 60, 75 Hz1440 x 576 při 50 Hz1400 x 1050 při 60, 75 Hz1366 x 768 při 60 Hz1360 x 768 při 60 Hz1280 x 1024 při 50, 60, 75 Hz1280 x 960 při 50, 60, 75 Hz1280 x 800 při 60, 75 Hz1280 x 768 při 50, 60, 75 Hz1280 x 720 při 50, 60 Hz1152 x 900 při 66 Hz1152 x 870 při 75 Hz1152 x 864 při 60, 75 Hz1024 x 768 při 50, 60, 70, 72, 75 Hz1024 x 600 při 60 Hz848 x 480 při 60 Hz832 x 624 při 75 Hz800 x 600 při 56, 60, 72, 75 Hz720 x 576 při 50 Hz720 x 480 při 60 Hz720 x 400 při 70 Hz640 x 480 při 50, 60, 67, 73, 75 Hz640 x 400 při 60, 70 Hz640 x 350 při 70 Hz
Napájecí adaptér2	Vstupní napětí AC 100 - 240 V, 50/60Hz (automatické přepínání)
Plocha zobrazení	Plné vykreslení (H x V)	597,888 x 336,312 mm (23,54" x 13,24")
Zvuku Reproduktorem 2 x 2W
Provozní podmínky	Teplota 0°C až 40°C (32°F až 104°F)
	Vlhkost 20% až 90% (bez kondenzace)
	Nadmořská výška 16 000 stop (5 km)
Skladovací podmínky	Teplota -20°C až 60°C (-4°F až 140°F)
	Vlhkost 5% až 90% (bez kondenzace)
	Nadmořská výška 40 000 stop (12,1 km)
Rozměry	Fyzická (Š x V x H)	615 x 457,8 x 225 mm (24,2" x 18" x 8,9")
Nástěnný držák Rozměry 100 x 100 mm
Hmotnost Fyzická 4,1 kg (9,0 lbs)
Úsporné režimy	Zapnuto3	28 W (typicky) bez zvuku30 W (typicky) s 50% zvukem
	Vypnout ≤ 0.3	W

^2 Používejte pouze napájecí adaptér od společnosti ViewSonic® nebo autorizovaného zdroje.
^3 Testovací podmínky splňují standardy EEI.

Slovníček

V této části jsou vysvětleny standardní termíny užívané u všech modelů LCD monitorů. Všechny termíny jsou abecedně uspořádány.

POZNÁMKA: Některé termíny se nemusí na váš monitor vztahovat.

A Advanced DCR (Pokročilé DCR)

Pokročilá technologie DCR automaticky detekuje signál obrazu a inteligentně ovládá jas na pozadí a barvu za účelem zlepšení možnosti ztmavení černé v tmavších scénách a zesvětlení bílé na světlém pozadí.

Audio Adjust (Nastavení zvuku)

Nastaví hlasitost, ztlumí zvuk nebo přepíná vstupy, pokud máte více než jeden zdroj.

Auto Detect (Automatická detekce)

Pokud aktuální vstup nemá signál, monitor automaticky přepne na další možnost vstupu. Tato funkce je u některých modelů ve výchozí konfiguraci deaktivována.

Auto Image Adjust (Autom. úpravy obrazu)

Automaticky nastaví velikost, vycentrování a vyladění videosignálu pro snížení vlnění a zkreslení.

B Blue Light Filter (Filtr modrého světla)

Upravuje filtr, který blokuje modré světlo s vysokou energií pro pohodlnější sledování.

Brightness (Jas)

Nastavuje hladiny černé na pozadí obrazu.

C Color Adjust (Nastavení barev)

Poskytuje několik režimů nastavení barev pro přizpůsobení potřebám uživatelů.

Color Space (Barevný prostor)

Umožňuje uživatelům vybrat, který barevný prostor by chtěli použít pro barevný výstup monitoru (RGB, YUV).

Color Temperature (Teplota barev)

Umožňuje uživatelům vybrat konkrétní nastavení teploty barev a přizpůsobit sledování obrazu.

Výchozí panel Původní stav panelu
sRGB Standardní barevný prostor používaných pro systém Windows.
Blusih (Namodralá)	Slouží k nastavení barevné teploty na 9 300K.
Cool (Chladivá) Slouží k nastavení barevné teploty na 7 500K.
Native (Nativní) Výchozí barevná teplota. Doporučené nastavení pro obecné používání.
Warm (Teplá) Slouží k nastavení barevné teploty na 5 000K.

Contrast (Kontrast)

Nastaví rozdíl mezi pozadím obrazu (úroveň černé) a popředí (úroveň bílé).

Information (Informace)

Zobrazuje režim synchronizace (vstupní videosignál) grafické karty v počítači, číslo modelu LCD monitoru, sériové číslo a adresu webových stránek společnosti ViewSonic®. Pokyny pro změnu rozlišení a obnovovací frekvence (vertikální frekvence) najdete v uživatelské příručce ke grafické kartě.

POZNÁMKA: Například VESA 1024 x 768 při 60 Hz představuje rozlišení o hodnotě 1024 x 768 a obnovovací frekvenci 60 Hz.

Input Select (Výběr zdroje)

Přepíná mezi různými vstupy, které jsou pro monitor k dispozici.

M Manual Image Adjust (Ruční nastavení obrazu)

Zobrazí nabídku „Manual Image Adjust“ (Ruční nastavení obrazu). Můžete ručně nastavovat celou řadu nastavení kvality obrazu.

Memory Recall (Obnovení z paměti)

Obnoví nastavení výrobce, jestliže monitor pracuje v přednastaveném režimu synchronizace výrobce uvedeném v části Specifikace v této příručce.

POZNÁMKA: (Výjimka) Tento ovládací prvek nemá vliv na změny provedené s nastavením „Language Select“ (Výběr jazyka) nebo „Power Lock“ (Zámek vypínače).

Overscan (Přeskenování)

Odkazuje na oříznutý obraz na obrazovce vašeho monitoru. Nastavení na vašem monitoru přiblíží obsah filmu, także nemusíte vidět úplné okraje filmu.

R Recall (Připomenutí)

Resetuje nastavení ViewMode monitoru.

Resolution Notice (Upozornění na rozlišení)

Upozornění uživatele informuje, že aktuální rozlišení zobrazení není správné nativní rozlišení. Toto upozornění se zobrazí na okně nastavení zobrazení při nastavování rozlišení zobrazení.

Response Time (Doba odezvy)

Slouží k úpravě doby odezvy tak, aby byl obraz hladký bez pruhů, rozmazání nebo vícenásobného zobrazení. Krátká doba odezvy se dokonale hodí pro většinu her náročných na grafický výkon a poskytuje úžasnou kvalitu obrazu při sledování sportu nebo akčních filmů.

Setup Menu (Nabídka nastavení)

Slouží k úpravám nastavení nabídky OSD (On-Screen Display). Celá řada těchto nastavení lze nastavit prostřednictvím upozornění na obrazovce, takže uživatelé nemusejí nabídku znovu otevírat.

Sharpness (Ostrost)

Upravuje kvalitu obrazu monitoru.

V ViewMode (Režim zobrazení)

Unikátní funkce ViewMode (Režim zobrazení) od společnosti ViewSonic nabízí předvolby „Game“ (Hra), „Movie“ (Film), „Web“, „Text“, „MAC“ a „Mono“. Tyto předvolby byly vytvořeny především pro optimalizaci sledování obrazů pro různé účely použití obrazovky.

1 Režim 1 ms

Zvolte, zda chcete aktivovat funkci Moving Picture Response Time (MPRT); ve výchozí konfiguraci je tato funkce vypnutá.

POZNÁMKA:

• Aby se režim 1 ms spustil ve výchozí konfiguraci, musí být detekce vstupní frekvence ≥ 75 Hz.
• Pokud je režim 1 ms nastaven na „Zapnuto“, při zapnutí FreeSync se funkce MPRT automaticky vypne.
• Když je režim 1 ms nastaven na „Zapnuto“, následující funkce budou zobrazeny šedě a nebudou dostupné: nastavení Jas, Pokročilé DCR, Režim Eko, sRGB, Doba odezvy, Jas DDC/CI.
• IC řídí Doba odezvy pohyblivého obrazu, także celkový jas bude tmavý.

Odstraňování problémů

V této části jsou popsány některé obecné problémy, se kterými se můžete setkat při používání tohoto monitoru.

Problém nebo potíž Možná řešení
Není napájení • Zkontrolujte, zda jste zapnuli monitor stisknutím tlačítka Power.Zkontrolujte, zda je napájecí kabel řádně a bezpečně připojen k monitoru a k elektrické zásuvce.Připojte k zásuvce jiný elektrospotřebič a zkontrolujte, zda je v zásuvce napětí.
Napájení je zapnuté, ale na obrazovce není žádný obraz	Zkontrolujte, zda je řádně a bezpečně připojen kabel videa mezi monitorem a počítačem.Upravte nastavení jasu a kontrastu.Ujistěte se, že je vybrán správný vstupní zdroj.
Nesprávné nebo neobvyklé barvy	Pokud chybí některé barvy (červená, zelená nebo modrá), zkontrolujte, zda je kabel videa řádně a bezpečně připojen. Uvolněné nebo zlomené kolíky v konektoru kabelu mohou způsobit vadné spojení.Připojte monitor k jinému počítači.
Obraz je příliš světlý či tmavý	Upravte jas a kontrast v nabídce OSD.Obnovte tovární nastavení monitoru.
Obraz na monitoru se zasekává	Ujistěte se, že je vybrán správný vstupní zdroj.Zkontrolujte, zda nejsou ohnuté nebo zlomené kolíky v konektoru kabelu videa.Zkontrolujte, zda je řádně a bezpečně připojen kabel videa mezi monitorem a počítačem.
Obraz je rozmazaný • Upravte rozlišení na správný poměr stran.Obnovte tovární nastavení monitoru.
Obrazovka není správně vystředěná	Upravte vodorovné a svislé nastavení v nabídce OSD.Zkontrolujte poměr stran.Obnovte tovární nastavení monitoru.
Obrazovka je zobrazena žlutě	Zkontrolujte, zda je položka „Blue Light Filter“ (Filtr modrého světla) nastavena na Off (Vypnuto).
Na obrazovce se nezobrazuje nabídka OSD/ovládací prvky OSD nejsou dostupné	Zkontrolujte, zda nabídka OSD není zamknutá.Vypněte monitor, odpojte napájecí kabel, připojte jej zpět a potom zapněte monitor.Obnovte tovární nastavení monitoru.
Tlačítka ovládacího panelu nefungují	Netiskněte více tlačítek současně.Restartujte počítač.
Některé nabídky nelze v OSD vybrat	Upravte ViewMode nebo vstupní zdroj.Obnovte tovární nastavení monitoru.
Žádný výstup zvuku • Používáte-li sluchátka do uší/na uši, zkontrolujte, zda je připojen mini-stereo konektor.Ujistěte se, že hlasitost není ztlumena ani není nastavena na 0.Zkontrolujte nastavení vstupu zvuku.
Monitor neprovede úpravu	Zkontrolujte, zda se v blízkosti nebo na monitoru nenacházejí žádné překážky a zda je zachován dostatečný volný prostor.Další informace viz “Adjusting the Viewing Angle”.
Zařízení USB připojená k monitoru nefungují	Zkontrolujte, zda je kabel USB správně připojen.Zkuste použít jiný port USB (je-li k dispozici).Některá zařízení USB vyžadují vyšší elektrický proud; připojte zařízení přímo k počítači.
Externí zařízení je připojené, ale na obrazovce se nezobrazuje žádný obraz	Zkontrolujte, zda je Power (Napájení) zapnutoUpravte jas a kontrast v nabídce OSD.Zkontrolujte, zda je spojovací kabel řádně a bezpečně zapojen. Uvolněné nebo zlomené kolíky v konektoru kabelu mohou způsobit vadné spojení.

Údržba

Obecné zásady

• Zkontrolujte, zda je monitor vypnutý a zda je napájecí kabel odpojen od elektrické zásuvky.
• Je zakázáno nanášet nebo lít jakékoli tekutiny přímo na obrazovku nebo podstavec.
• S monitorem zacházejte opatrně, protože tmavě zbarvené umělé hmoty se snadno poškrábou a bílé známky otěru jsou zřetelnější, než na světlém monitoru.

Čištění obrazovky

• Otřete obrazovku čistým, suchým a netřepivým hadříkem. Tím bude odstraněn prach a částečky nečistot.
• Pokud je obrazovka stále znečištěná, naneste na čistý, suchý a netřepivý hadřík malé množství čističe skla bez obsahu čpavku nebo alkoholu a obrazovku otřete.

Čištění skříně

• Použijte měkký a suchý hadřík.
• Pokud je skříně stále znečištěná, naneste na čistý, suchý a netřepivý hadřík malé množství prostředku na mytí nádobí bez obsahu čpavku, alkoholu ani abrazivních látek a otřete povrch skříně.

Právní omezení

• Společnost ViewSonic® nedoporučuje používat k čištění monitoru a skříně žádné čističe na bázi čpavku nebo alkoholu. Bylo zjištěno, že některé chemické čističe poškozují obrazovku a/nebo skřín monitoru.
• Společnost ViewSonic® nezodpovídá za škody způsobené používáním čističů na bázi čpavku nebo alkoholu.

Regulatorní a servisní informace

Informace o shodě

Tato část obsahuje všechny související požadavky a vyjádření ohledně předpisů. Potvrzené odpovídající aplikace musí odpovídat typovým štítkům a příslušnému označení na zařízení.

Prohlášení o shodě FCC

Toto zařízení splňuje podmínky části 15 směrnic FCC. Provoz vyžaduje splnění následujících dvou podmínek: (1) toto zařízení nesmí způsobit nežádoucí rušení signálu, (2) toto zařízení musí akceptovat jakékoli vnější rušení včetně rušení, které by způsobilo nežádoucí činnost. Toto zařízení bylo testováno a splňuje limity pro digitální zařízení třídy B podle předpisů FCC, část 15.

Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Zařízení vytváří, používá a může vyzařovat elektromagnetické záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání může způsobit nežádoucí rušení rozhlasového a televizního vysílání. Neexistuje však žádná záruka, že při konkrétní instalaci nebude k rušení docházet. Pokud zařízení způsobuje nežádoucí rušení příjmu rozhlasu nebo televize, které může být potvrzeno vypnutím a zapnutím tohoto zařízení, může se uživatel pokusit napravit toto rušení některým z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi daným zařízením a přijímačem.
• Připojte zařízení do jiného zásuvkového okruhu, než ke kterému je připojen přijímač.
• Porad'te se s prodejcem nebo odborným TV/radiotechnikem.

Varování: Upozorňujeme vás, že změny nebo úpravy, které nejsou výslovně schváleny stranou zodpovědnou za soulad, mohou zneplatnit vaše právo obsluhovat toto zařízení.

Prohlášení Industry Canada

CAN ICES-003(B) / NMB-003(B)

Prohlášení o shodě CE pro evropské země

Toto zařízení splňuje požadavky směrnice o elektromagnetické kompatibilitě 2014/30/EU a směrnice o nízkém napětí 2014/35/EU.

Následující informace platí pouze pro členské státy EU:

Značka zobrazená vpravo je v souladu se Směrnicí pro likvidaci použitého elektrického a elektronického vybavení 2012/19/EU (WEEE). Tato značka upozorňuje, že toto zařízení NELZE likvidovat s netříděným komunálním odpadem, ale je třeba jej odevzdat v příslušné sběrně podle místních zákonů.

Prohlášení o shodě RoHS2

Tento produkt byl zkonstruován a vyroben v souladu se směrnicí 2011/65/EU Evropského parlamentu a Rady na omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (směrnice RoHS2) a splňuje maximální hodnoty koncentrací vydané evropským výborem TAC (Technical Adaptation Committee) uvedené níže:

Látka Specifikovaná maximál-	ní koncentrace	Skutečná koncentrace
Olovo (Pb) 0,1% < 0,1%
Rtuť (Hg) 0,1% < 0,1%
Kadmium (Cd) 0,01% < 0,01%
Šestimocný chróm (Cr6+) 0,1% < 0,1%
Polybromované bifenyly (PBB) 0,1% < 0,1%
Polybromované difenylethery (PBDE) 0,1% < 0,1%
Bis (2-ethylhexyl) ftalát (DEHP) 0,1% < 0,1%
Butyl benzyl ftalát (BBP) 0,1% < 0,1%
Dibutyl ftalát (DBP) 0,1% < 0,1%
Diisobutyl ftalát (DIBP) 0,1% < 0,1%

Některé součásti produktů jak je uvedeno výše jsou vyloučeny podle Přílohy III směrnic RoHS2 (viz níže):

• Slitina mědi obsahující až 4 % olova podle hmotnosti.
• Olovo ve vysokoteplotních pájkách (například slitiny olova, které obsahují 85 % nebo více hmotnosti olova).
• Elektrické a elektronické součástky obsahující olovo ve skle a keramice jiné, než dielektrická keramika v kondenzátorech, například piezoelektrická zařízení, nebo ve skelných nebo keramických sloučeninách.
• Olovo v dielektrické keramice v kondenzátorech pro jmenovité napětí 125 V AC nebo 250 V DC nebo vyšší.

Indické omezení nebezpečných látek

Vyjádření k omezení nebezpečných látek (Indie). Tento produkt splňuje „India E-waste Rule 2011“ (Indická pravidla pro elektronický odpad z roku 2011), která zakazuj používání olova, rtuti, kadmia, šestimocného chrómu, polybromovaných bifenylů (PBB) a polybromovaného difenyletheru (PBDE) v koncentracích převyšujících 0,1% hmotnost a 0,01% hmotnosti pro kadmium, kromě výjimek stanovených v Plánu 2 těchto pravidel.

Likvidace produktu po skončení životnosti

Společnost ViewSonic® respektuje životní prostředí a je zavázána pracovat a žít ekologicky. Děkujeme vám, že jste součástí chytřejšího a ekologičtějšího používání výpočetní techniky. Další informace najdete na Webu společnosti ViewSonic®.

USA a Kanada:

Copyright© ViewSonic® Corporation, 2023. Všechna práva vyhrazena.

Macintosh a Power Macintosh jsou registrované ochranné známky společnosti Apple Inc.

Microsoft, Windows a logo Windows jsou ochranné známky společnosti Microsoft Corporation registrované v USA a dalších zemích.

ViewSonic® a logo se třemi ptáky jsou registrované ochranné známky společnosti ViewSonic® Corporation.

VESA je registrovaná ochranná známka sdružení Video Electronics Standards Association. DPMS, DisplayPort a DDC jsou ochranné známky sdružení VESA.

Prohlášení: Společnost ViewSonic® Corporation neodpovídá za technické nebo redakční chyby nebo nedostatky v tomto dokumentu ani za náhodné nebo následné škody vzniklé použitím tohoto dokumentu nebo produktu.

V zájmu neustálého zdokonalování produktů si společnost ViewSonic® Corporation vyhrazuje právo na změnu specifikací produktu bez předchozího upozornění. Změna informací v tomto dokumentu bez předchozího upozornění vyhrazena.

Tento dokument nesmí být kopírován, rozšiřován nebo převáděn do jakékoliv formy a pro jakékoli účely bez předchozího písemného svolení společnosti ViewSonic® Corporation.

Zákaznické služby

Chcete-li získat technickou odbornou pomoc nebo provést servis produktu, vyhledejte kontakt v následující tabulce nebo se obraťte na prodejce.

POZNÁMKA: Budete potřebovat výrobní číslo produktu.

Země/oblast Web Země/oblast Web
Asijsko-pacifická oblast a Afrika
Australia	www.viewsonic.com/au/	Bangladesh	www.viewsonic.com/bd/
中国 (China)	www.viewsonic.com.cn	香港(繁體中文)	www.viewsonic.com/hk/
Hong Kong (English)	www.viewsonic.com/hk-en/	India	www.viewsonic.com/in/
Indonesia	www.viewsonic.com/id/	Israel	www.viewsonic.com/il/
日本 (Japan)	www.viewsonic.com/jp/	Korea	www.viewsonic.com/kr/
Malaysia	www.viewsonic.com/my/	Middle East	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Nepal	www.viewsonic.com/np/
New Zealand	www.viewsonic.com/nz/	Pakistan	www.viewsonic.com/pk/
Philippines	www.viewsonic.com/ph/	Singapore	www.viewsonic.com/sg/
臺灣 (Taiwan)	www.viewsonic.com/tw/	ประเทศไทย	www.viewsonic.com/th/
Việt Nam	www.viewsonic.com/vn/	South Africa & Mauritius	www.viewsonic.com/za/
Severní a jižní Amerika
United States	www.viewsonic.com/us	Canada	www.viewsonic.com/us
Latin America	www.viewsonic.com/la
Evropa
Europe	www.viewsonic.com/eu/	France	www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Қазақстан	www.viewsonic.com/kz/
Россия	www.viewsonic.com/ru/	España	www.viewsonic.com/es/
Türkiye	www.viewsonic.com/tr/	Україна	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

Omezená záruka

Monitor ViewSonic®

Rozsah záruky:

ViewSonic® zaručuje, že její produkty budou v záruční době pracovat bez vad na materiálu a provedení. Dojde-li během záruční doby k závadě produktu způsobené vadou materiálu nebo provedení, společnost ViewSonic® produkt opraví nebo vymění za podobný produkt. Učiní tak podle vlastního uvážení a jako jediné nápravné opatření vůči vám. Vyměněný produkt nebo jeho vnitřní součásti mohou obsahovat znovu vyrobené nebo repasované součástky nebo komponenty. Na opravený nebo náhradní produkt nebo díly nebo součástky se bude vztahovat zbývající délka původní omezené záruky zákazníka a záruční doba nebude prodloužena. Společnost ViewSonic® neposkytuje žádnou záruku na software třetích stran, který může být součástí produktu nebo nainstalovaný zákazníkem, instalace neoprávněných hardwarových dílů nebo součástí (například lamp projektorů). (Viz část: „Co je vyloučeno ze záruky a na co se záruka nevztahuje“).

Platnost záruční doby:

Na displeje ViewSonic® se vztahuje záruka od 1 do 3 let v závislosti na zemi zakoupení, pro všechny součásti včetně zdroje světla a na veškerou práci od data zakoupení prvním spotřebitelem.

Koho záruka chrání:

Tato záruka se vztahuje pouze na prvního kupujícího-spotřebitele.

Co je vyloučeno ze záruky a na co se záruka nevztahuje:

• Produkt, jehož sériové číslo bylo upraveno, odstraněno nebo znečitelněno.

• Poškození, zhoršení nebo nefungování z následujících příčin:
  » nehoda, nesprávné používání, nedbalost, požár, voda, blesk nebo jiné přírodní živly, neoprávněné úpravy produktu nebo nedodržení pokynů dodaných s produktem.
  » Oprava nebo pokus o opravu osobou, která nebyla oprávněna společností ViewSonic®.
  » PCI nenese odpovědnost za poškození nebo ztrátu programu, dat nebo vyměnitelných paměťových médií.
  » Běžné opotřebení.
  » Odebrání nebo instalace produktu.

• Ztráta softwaru nebo dat, ke které může dojít při opravě nebo výměně.

• Poškození produktu při přepravě.
• Příčiny mimo produkt, například výkyvy nebo výpadky elektrické energie.
• Použití spotřebního materiálu nebo náhradních dílů, které nesplňují specifikace společnosti ViewSonic.
• Zanedbání pravidelné údržby produktu podle pokynů v této uživatelské příručce ze strany uživatele.
• Veškeré další příčiny, které se nevztahují k závadě produktu.
• Poškození způsobené dlouhodobým zobrazením statických (nepohyblivých) obrazu (rovněž označováno jako vypálení obrazu).
• Software - jakýkoli software třetích stran, který může být součástí produktu nebo nainstalovaný zákazníkem.
• Hardware/příslušenství/díly/součásti – instalace neoprávněných hardwarových dílů nebo součástí (například lamp projektorů).
• Poškození nebo znehodnocení povrchové úpravy skříně monitoru nevhodným čištěním, jak je uvedeno v uživatelské příručce k produktu.
• Servisní poplatky za demontáž, montáž a zprovoznění, včetně montáže produktu na stěnu.

Zajištění servisu:

- Informace o servisu v záruční době získáte od Zákaznické podpory společnosti ViewSonic® (viz stránka „Zákaznický servis“). Budete vyzváni k poskytnutí sériového čísla produktu.

- Pro zajištění servisu v záruční době budete vyzváni, abyste poskytli: (a) originální doklad o nákupu s datem, (b) vaše jméno, (c) vaši adresu, (d) popis problému a (e) sériové číslo produktu.

- Odevzdejte nebo odešlete produkt vyplaceně v původním obalu některému z pověřených servisních středisek ViewSonic® nebo společnosti ViewSonic®.

- Informace o nejbližším servisním středisku ViewSonic® získáte od společnosti ViewSonic®.

Omezení předpokládaných záruk:

Mimo záruky uvedené v tomto dokumentu neexistují žádné výhradní ani předpokládané záruky, včetně předpokládaných záruk obchodovatelnosti a vhodnosti pro určitý účel.

Vyloučení škod:

Jedinou povinností společnosti ViewSonic je uhrazení opravy nebo výměny produktu. Společnost ViewSonic® nenese odpovědnost za:

• Škody na jiném majetku způsobené závadami produktu, škody způsobené potížemi, ztrátou používání produktu, ztrátou času, ztrátou zisku, ztrátou obchodní příležitosti, ztrátou dobré vůle, střetem obchodních vztahů nebo jinou komerční ztrátou, a to i v případě, že společnost byla na možnost těchto škod upozorněna.
• Veškeré další náhodné, následné nebo jiné škody.
• Veškeré nároky jiné strany vůči spotřebiteli.
• Oprava nebo pokus o opravu osobou, která nebyla oprávněna společností ViewSonic®.

Platný právní řád:

Tato záruka vám dává určitá práva; můžete mít rovněž další práva, která se v různých státech liší. Některé státy neumožňují výjimky nebo omezení předpokládaných záruk ani omezení odpovědnosti za následné nebo nepřímé škody; v takovém případě se na vás výše uvedená omezení a výjimky nevztahují.

Prodej mimo USA a Kanadu:

Informace o záruce a servisu produktů ViewSonic® prodávaných mimo USA a Kanadu získáte od společnosti ViewSonic® nebo od místního prodejce ViewSonic®. Záruční doba na tento produkt v pevninské Číně (vyjma Hongkongu, Macaa a Thajska) se řídí podmínkami a ujednáními záručního listu na údržbu.

Uživatelé v Evropě a Rusku najdou veškeré podrobnosti o poskytované záruce na webu: http://www.viewsonic.com/eu/ v části „Support/Warranty Information“.
