Classic 5.18 VSB Plus - Gräsklippare AL-KO - Gratis bruksanvisning och manual

Märke	AL-KO
Modell	Classic 5.18 VSB Plus
Produkttyp	Bensindriven gräsklippare
Klippbredd	50 cm (uppskattning)
Klipphöjdsinställning	Centraliserad, per axel eller individuell (olika lägen)
Uppsamlingskorg	Med fyllnadsnivåindikator
Korgkapacitet	Cirka 70 L (uppskattning)
Motor	4-takt, blyfri bensin
Start	Manuell (kabel); elektrisk som tillval
Hjuldrift	Tillval, med hastighetsregulator (Vario)
Bladkoppling	Tillval
Justerbar styrehöjd	Ja, via knapp eller spärr
Säkerhetsanordningar	Säkerhetsbåge, deflektorplåt, motorstopp
Funktioner	Klippning, mulching (tillvalssats), sidoutkast (tillval)
Vikt	Cirka 30 kg (uppskattning)
Drivmedel	Blyfri bensin och motorolja
Motoroljekapacitet	Cirka 0,6 L
Startbatteri	Tillval, underhållsfritt, laddningsbart
Rengöring	Efter varje användning; använd inte vattenstråle
Löpande underhåll	Oljebyte, byte av luftfilter och tändstift, slipning av blad

Vanliga frågor - Classic 5.18 VSB Plus AL-KO

Vilken typ av bensin ska jag använda till gräsklipparen AL-KO Classic 5.18 VSB Plus?

Använd vanlig blyfri bensin. Följ motortillverkarens rekommendationer för eventuell blandning med olja.

Hur startar jag motorn när den är kall?

Använd choken (om sådan finns) eller tryck 3–5 gånger på primerknappen (beroende på temperatur). Dra säkerhetsbågen mot styret och dra snabbt i startkabeln.

Hur ställer jag in klipphöjden?

Inställningen görs via en central knapp (för centraliserad version) eller med spak på varje hjul. Se till att alla hjul är på samma läge.

Varför fylls inte gräskorgen ordentligt?

Kontrollera att korgens galler inte är igensatt, att klipphöjden är lämplig och att gräset inte är för blött. Rensa utkastkanalen vid behov.

När och hur ska jag slipa eller byta bladet?

Slipa eller byt bladet om det är slött eller skadat. Anlita ett auktoriserat servicecenter för korrekt balansering efter slipning.

Hur tömmer jag motoroljan?

Placera en uppsamlingsbehållare under avtappningsöppningen, låt varm motorolja rinna ut och avfallshantera den på en återvinningscentral. Kapaciteten är cirka 0,6 L.

Kan jag använda gräsklipparen i regn?

Nej, användning i regn eller på vått gräs är inte tillåten. Det minskar klippeffektiviteten och innebär risk för elolycka om du använder elstarten.

Hur laddar jag startbatteriet (tillval)?

Koppla bort batterikabeln från motorn, anslut medföljande laddare till batteriet och till elnätet. Låt ladda i cirka 36 timmar i ett torrt och ventilerat utrymme.

Vad gör jag om hjuldriften inte fungerar?

Kontrollera inställningen av Bowdenkabeln genom att vrida justeringsenheten i pilens riktning. Om problemet kvarstår, lämna in gräsklipparen till en auktoriserad verkstad.

Hur förvarar jag gräsklipparen inför vintern?

Töm bensintanken, ta bort tändstiftet, rengör maskinen, olja in rörliga delar och förvara den på en torr, frostfri plats utom räckhåll för barn.

BRUKSANVISNING Classic 5.18 VSB Plus AL-KO

med fastgasindstilling, med primer (16)

Fastgasindstilling Start Stop

El-start med primer (6)

Opladningsprocedure:

Läsigenomenna dokumentation fore idrifttagning. Detta ar en forutsattning for sakert arbete och störningsfri drift.Satt dig in i manoverdonens och maskinens Funktion fore anvandning.
Följ sakerhets- och varningsanvisningarna i dokumentationen och på maskinen.
Denna dokumentation tillhör den beskrivna Produkten och skä overlamnas till köpen vid fösäljning.

Teckenförklaring

Observera!

Följ dessa varningsinstruktioner exakt for att undvika person- och / aller materialskador.

Särskilda instruktioner für bättre Förstæelse och användning.

Kamerasymbolen hanvisar till bilderna.

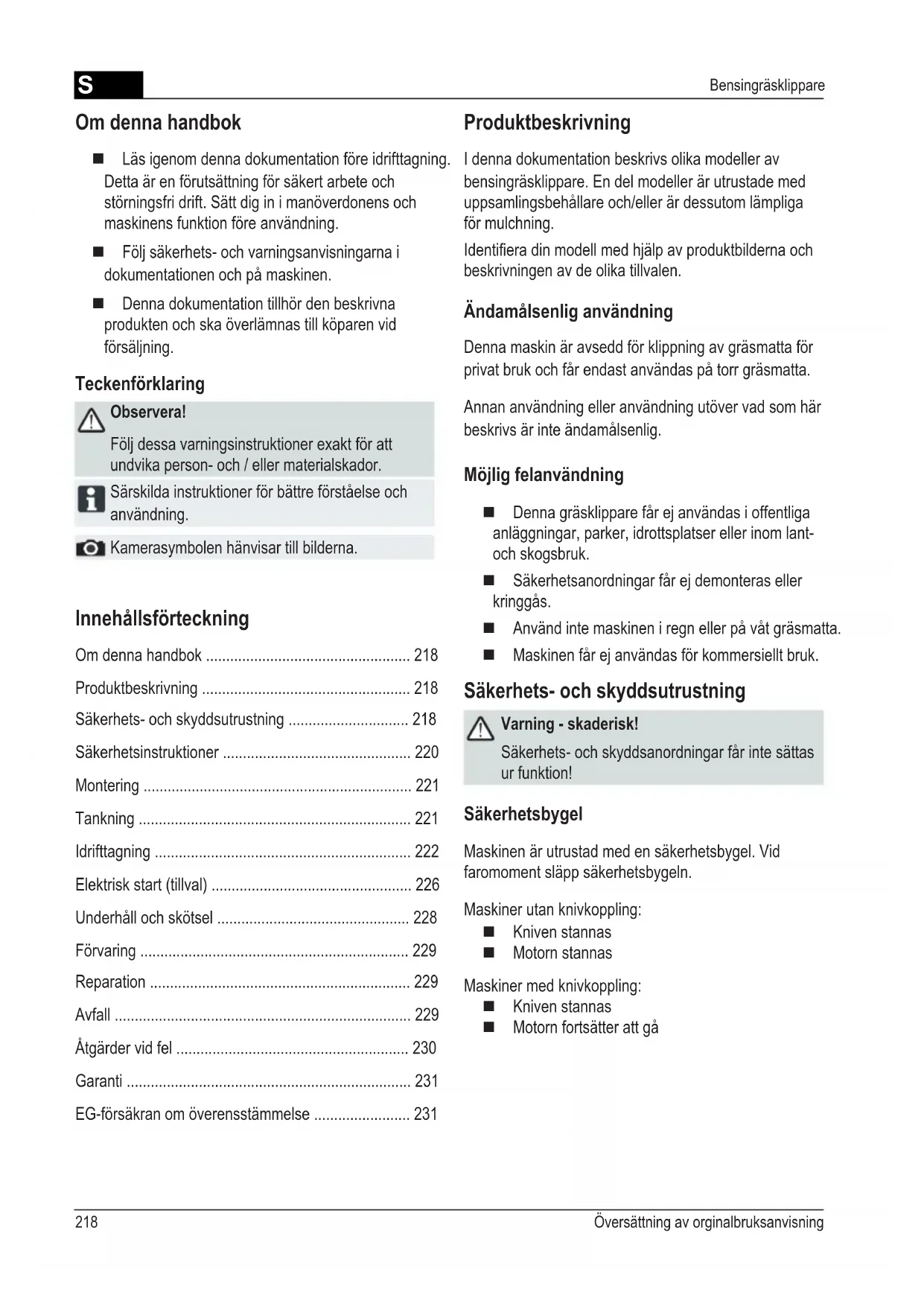

Innehållsförteckning

Om denna handbok 218
Produktbeskrivning 218
Sakerhets- och skyddsutrustning 218
Sakerhetsinstruktioner 220
Montering 221
Tankning 221
Idrifttagning 222
Elektrisk start (tillval) 226
Underhãll och skötsel 228
Fövaring 229
Reparation 229
Avfall 229
Atgärder vid fel 230
Garanti 231
EG-forsakran om overensstammelse 231

Produktbeskrivning

Ienna dokumentation beskrivs olika modeller av bensingrasklippare. En del modeller ar utrustade med uppsamlingsbehallare och/eller ar dessutom lampliga for mulchning.

Identifiera din modell med hjälp av produktbilderna och beskrivningen av de olika tillvalen.

Ändamälsenlig användning

Denna maskin är avsedd for klippning av gräsmatta for privat bruk och fär endast användas på torr gräsmatta.

Annan användning aller användning utöver vad som har beskrivs ar inteändamålsenlig.

Möglich felanvändning

Denna gräsklippare fār ej anecdas i öffentliga anläggningar, parker, idrottsplatser ull inom lantoch skogsbruk.
Sakerhetsanordninger fár ej demonteras uller kringgås.
Använd inte maskinen i regn aller på vát gräsmatta.
■ Maskinen fär ej anvandas for kommersiellt bruk.

Sakerhets- och skyddsutrustning

Varning - skaderisk!

Sakerhets- och skyddsanordningar far inte sattas ur Funktion!

Sakerhetsbygel

Maskinen ar utrustad med en sakerhetsbygel. Vid faromoment slapp sakerhetsbygeln.

Maskiner utan knivkoppling:

Kniven stannas
Motorn stannas

Kniven stannas
Motorn fortsetter att gå

Skyddslucka

Skyddsluckan skyddar mot utflygande delar.

1 Startnöre 9 Klipphöjdinställning*
2 Start, Stop* 10 Knivkoppling*
3 Framåtdrift* 11 Variabel hastighet*
4 Säkerhetsbygel 12 Bruksanvisning
5 Ergonomisk Höjdinställning* 13 Insats für utkast*
6 Nivåindikator* 14 Läslock*
7 Skyddslucka* 15 Mulchkit*
8 Uppsamlingsbehällare* beroende på utförande

Symboler pa maskinen

	Obs! Var särskilt fösiktig vid användning.		Dra ut stickkontakten innan arbete sker med kniven.
	Läs bruksanvisningen före idrifttagning! Frigör motorbromsen.
	Låt inte obehöriga vistas i körområdet! Slå på framådtriften.
	Håll händer och fötter borta是从 skärmaskinen!		Fjärreglage Start / Stopp
	Håll avständ till körområdet.

Extra symboler for masiner med elektrisk start

Separa alltid maskin fran elnat innan underhallsarbeten ell er om kabeln ar skadad.

Sakerhetsinstruktioner

Observera!

Använd endast maskin som ar i tekniskt gott skick!

Varning - skaderisk!

Sakerhets- och skyddsanordningar far inte sattas ur Funktion!

Varning-brandrisk!

Forvara aldrig tankade maskiner i byggnader, dar bensinånga kan komma i kontakt med öppen eld eller gnistor!

Håll området runt motor, avgasör, batteribox, bransletank fritt frän gräsklipp, bensen, olja.

Lát inte obehöriga vistas i körområdet
■ Maskinföraren aller användaren ar ansvarig für olycksfall med andra personer och deras egendomar
Barn aller andra personer, som inte har LASTigenom braupsanvisingen, fär inte använda maskinen
Följ lokala bestammelser gällande minsta aldersgräns for användare
■ Använd inte maskinen om du är paverkad av alcohol, droger eller mediciner
Använd andamalsenliga arbetskäder

Långbyxor
Stadiga och halksakra skodon
Hörselskydd

Vid arbeten på sluttningar

se till att alltid ha god balans
klipp alltid på tvåren i sluttning, aldrig upp-ller nedfor
klipp aldrig i sluttningar som lutar mer an 20^
var särskilt fösiktig vid vändning

Arbeta endast i tillrackligt med dagsljus ell konstgjord belysning
Häll kropp, extremiter och bekladnad på avstand fran kniven
Följ respektive lands tidsbestammelser for användning
Lämna aldrig maskinutan uppsikt som arclar att anvandas
■ Klipp endast med skarpa knivar
■ Använd aldrig maskin med skadad skyddsanordning / skyddsgaller
Anvand aldrig maskinutan alla monterade skyddsanordninger (t.ex.: skyddslucka, uppsamlingsanordning)
Kontrollera inför varje gäng den används att maskinen inte har skador, innan den används igenska alla skadade delar bytas ut
Stang av motorn, vanta tills maskinen star stilla och dra ur tandstiftskontakten

nár du gár ifrān maskinen
om det uppstar storningar
innan du avlagsnar blockeringar
innan du rensar bort stopp
■ after kontakt med främande material
vid störningar och ovenliga vibrationer på utrustingen

Sök after skador på gräsklipparen och genomfor nödvändiga reparationer, innan du startar gräsklipparen och arbetar med den ingen.

Satt in tändstiftskontakten och starta motorn

■ after avhjalpande av störning (se feltabell) och kontroll av maskin
■ after rengöring av maskin

■ Kontrollera noga terrängen som ska klippas, avlagsna alla främande foremål
Var extra uppmarksam nardu vander grasklipparen ellerrndur drar grasklipparen mot dig
■ Klippinte over hinder (t.ex.grenar, tradrotter)
Gräsklipp fär endast avlågsnas när motorn inte ar igang

Stang av motor / kniv, nar du kör over att annat område an det som skä klippas
Lyft aller bar aldrig maskin nar motorn gar
■ At ellcr drick aldrig nar du fyller i bensin ellmerotorolja
Andasinte in bensinangorna
Kör utrustingen i gatakt
■ Kontrollera att muttrar, skruvar och bultar sitter fastFore anvandning

Montering

Följ medfoljande monteringsanvisning.

Observera!

Maskinen far endast tas i drift after fullstandig montering.

Tankning

Innan idrifttagingen mäste du tanka gräsklipparen.

Varning-brandrisk!

Bensin och olja ar antandligt i hoga temperaturer!

Följ alltid den medfoljande braupsanvisningen frän tillverkaren.

Drivmedel

	Bensin Motorola
Sort Normal	bensin / blyfri	se motortillverkarens anvising
Fyllnadsmängd	se motortillverkarens anvising	ca. 0,6 l

Sakerhet

Varning!

Kör inte motorn i slutna utrymmen.
Förgiftningsfara!

Förvara endast bensin och olja i behällare lämpiga für detta
Fyll endast på elleröm ur bensin och olja utomhus nar motornår kall
Fyll inte pa bensin aller olja när motorn gär
Overfly intetanken (bensin svaller)
Rokinte nardutankar
Öppna inte tankkloket nar motorn gár eller ar varm
Byt ut skadad tank eller forslutning av tankoppning
Stäng alltid tankkloct ordentligt
Vidbensinstopp:

Starta inte motorn
Undvik tändningsförsök
Rengor maskinen

• Om motorolja har runnit ut:

Starta inte motorn
Sug upp motoroljan som runnit ut med oljebindemedel aller trasa och bortskaffa pa lampligt satt
Rengör maskinen

Gammalola farej:

hallas ut i soporna
i avloppet, i vattendrag aller pa marken

Vi rekommender att den gamla oljan fors i en sluten behällare till atervinningscentral eller servicecenter.

1. Skruva av tanklocket,lagg paaett rent stalle.
2. Fyll pa bensin med en tratt.
3. Stäng öppningen till tankpafyllningen ordentligt och rengör den.

1. Skruva av locket till oljepafyllningen, lagg locket paett rent stalle.
2. Fyll pà olja med en tratt.
3. Stäng öppningen till oljepäfyllningen ordentligt och rengör den.

Idrifttagning

Observera!

Maskinen fär inte användas med lõsa, skadade
eller utnöta knivar erller fästanordninger
Gör en översyn fore varje idrifttagning.

Kamerasymbolen på foljande sidor Hanvisar till illustrationerna, sida 4-7.

Ställ in klipphöjd

Varning - skaderisk!

Stallendast in klipphjden nar motorn ar avstangd och kniven har stannat.

• Ställ alltid in alla hjul på samma klippphöjd.
• Klipphöjdställningen ar beroende av modell.

Centralinstalling (1)

1. Tryck på knappen für centralhöjdinställningen (1/1).

För kort gräs trycker du handgreppet für centralhöjdinställningen nedät (1/2)
For langt gras drar du handgreppet for centralhjodinstallningen uppata 1/2
Nivan for centralhofindstellningen visas 1/3

1. Slapp knappen på onskad klipphojd.

Axelinställing aller centralinställning (2, 3)

1. Tryck spaken at sidan for att slappa sparren och hall kvar.
2. Skjut spaken at vänster eller at höger for onskad klipphoffd.
3. Haka in spaken.
4. Set till att alla hjul har sama hojdposition.

Singelhjul-snabbinstalling eller axelinstalling (4)

1. Tryck spaken at sidan och häll kvar.
2. Skjut spaken at vänster eller at höger for önskad klippöjd.
3. Haka in spaken.
4. Se till att alla hjul har sama hojdposition.

Singelhjulinstallingn(

1. Lossa hjulskruven.
2. Satt in hjulskruven i hälet for önskad klipphojd.
3. Dra fast hjulskruven.
4. Se till att alla hjul har sama position pa halen.

Centralaxelinstallingn(

1. Lagg bagge tummarna på axeländarna.
2. Lagg fingret under klippkäapan.
3. Dra ut axeln ur det hack det sitter i med bagge tummarna for klipphöjden.
4. Dra axeln med bagge tummarna fram till onskat hack for klipphojd och haka in den.
5. Se till att alla hjul har sama hojdpositon.

Klippning med uppsamlingsbehällare

Varning - skaderisk!

Uppsamlingsbehällaren fär endast tas bort ellersattas dit nar motorn ar avständ.

1. Lyft skyddsluckan och hang in uppsamlingsbehällaren i hällaren (8).

Mängdindikator

Mängdindikatorn trycks uppåt med hjälp av luftströmmen vid klippning (7a).

Om uppsamlingsbehällaren ar full, ligger mängdindikatorn mot behällaren. (C7b). Uppsamlingsbehällaren maste tommas.

Tömning av uppsamlingsbehällare

1. Lyft skyddsluckan.
2. Haka ur uppsamlingsbehällaren och dra den bakat (8).
3. Töm uppsamlingsbehällaren.
4. Lyft skyddsluckan och hang tillbaka uppsamlingsbehällaren i hällaren igen (8).

Klippningutan uppsamlingsbehallare

Observera!

Endast om skyddsluckans vridfjader fungerar kan du klippa atan uppsamlingsbehallare.

Skyddsluckan ligger mot grasklipparens kapa med hjalp av fjaderkraft. Grasklippet kastas ut bakat.

Mulchning med mulchkit (tillval)

Vid mulchning blir inte gräsklippet uppsamlat, utan ligger kvar på grasmattan. Mulchen skyddar marken fran att torka ut och forser den med naringsämnen.

Basta resultat nas med regelbunden nedklippning med ca. 2 cm. Det ar bara ungt gras med mjuk bladvavnad som ruttnar snabbt.

Grashojd innan mulching: Maximalt 8 cm
Grashojd after mulching: Minst 4 cm

Anpassa gänghastigheten till mulchningen, gä inte for fort.

Installeramulchkit

Varning - skaderisk!

Satt endast på mulchkitet eller ta bort det med avstangd motor och stillastående kniv.

1. Ta bort uppsamlingsbehällaren ( 8).
2. Lyft up skyddsluckan och satt in mulchkitet utkastet (9). Se till att lasningen snapps in.

Om inte mulchkitet snapps in, kan mulchkit och kniv skadas.

Avlagsna mulchkit

1. Lyft skyddsluckan.
2. Lossa Iasningen till mulchkitet ( 10/1).
3. Dra ut mulchkitet ( 10/2).

Klippning med sidoutkast (tillval)

Varning - skaderisk!

Avlagsna aller montera endast sidoutkastet med avstangd motor och stillastaende kniv.

Använd sidoutkast

1. Ta bort uppsamlingsbehällaren och satt dit mulchkitet.
2. Fäll upp holjet framfür sidoutkastet och häll kvar (11/1).
3. Montera kanalen till sidoutkastet ( 11/2).
4. Stäng höljet langsamt. Höljet sakrar kanalen till sidoutkastet fran att ramla av.

Avlagsna sidoutkast

1. Fäll upp höljet till sidoutkastet och häll kvar (11/1).
2. Ta bort sidoutkastet och stäng höljet ( 11/2).

Ställ in handtagshöjden (tillval)

Knappinställning

1. Håll bögge knapparna intryckta och ställ in önskad position (12/1).
2. Slapp upp knapparna, sa att den oversta stangen snapps in.

Inställning med klammor

1. Hall fast stangen och lossa bagge klammorna 12/2).
2. Placera stangen i onskad position.
3. Stang klammorna.

Starta motorn

Varning -forgiftningsrisk!

Kör inte motorn i slutna utrymmen.

Varning - skaderisk!

Luta inte maskin vid start.

• Starta endast motorn med monterad kniv (kniven fungerar som svangmassa)
• Om motorn ar varm vid start ska choke ell primerknapp INTE anvandas
• Ändra inte reglageinställningarna på motorn

Starta inte maskinen, om kanalen till utkastet inte ar täckt med en av följande delar:

uppsamlingsbehallare
skyddslucka
mulchkit

Manövrera startnappen med särskild uppmärksamhet, enligt tillverkarens anvisningar
Se till att du haller tillrackligt avstand mellan fotterna och kniven
Starta maskinen i lagt gras

• beroende på utförande

Manuell start

utan gasfjarreglage, med choke

Choke Pà

Av

1. Ställ choken i position 1 (13/1).
2. Dra sakerhetsbygeln till den övre stangen och häll kvar (17) - sakerhetsbygeln snapps inte in.
3. Dra ut startsnoret snabbt och lát det sedan langsamtrulla tillbaka igen (18).
4. After att motorn ar varm (ca. 15-20 sekunder) stall choken i position 2 (13/2).

Motorn har en fast gasinställning.
Varvtalet kan inte regleras.

utan gasfjarrkontroll, med primer (16)

1. Tryck inprimerknappen 3x,med ca.2 sekunders uppehall (16).vid temperaturer under 10^ tryck inprimerknappen 5x.
2. Dra tillbaka sakerhetsbygeln till den övre stangen och häll kvar (17) - sakerhetsbygeln snapps inte in.
3. Dra ut startsnoret snabbt och lat det sedan langsamtrulla tillbakaigen (18).

Motorn har en fast gasinställning.
Varvtalet kan inte regleras.

utan gasfjarreglage,utan primer/choke

1. Dra sakerhetsbygeln till den övre stangen och hall kvar (17) - sakerhetsbygeln snapps inte in.
2. Dra ut startsnoret snabbt och lát det sedan langsamtrulla tillbaka igen (18).

Motorn har en fast gasinställning.
Varvtalet kan inte regleras.

med gasfjarreglage, med choke

Gasfärreglage med choke

1. Stall gassaken i position 144
2. Dra sakerhetsbygeln till den övre stangen och häll kvar (6 17) - sakerhetsbygeln snapps inte in.
3. Dra ut startsnoret snabbt och lát det sedan langsamrtulla tillbaka igen (18).
4. After att motorn ar varm (ca. 15-20 sekunder) stall gassaken i position mellan och (142).

med gasfjarreglage,utan primer/choke

Gasfjarreglage Start Stopp

1. Stall gassaken i position (209).
2. Dra sakerhetsbygeln till den övre stangen och häll kvar (17) - sakerhetsbygeln snapps inte in.
3. Dra ut startsnoret snabbt och låt det sedan langsamrulla tillbakaigen 18
4. After att motorn ar varm (ca. 15-20 sekunder) stall gassaken i position mellan och (20)

med gasfjarreglage, med primer (16)

Gasfirreglage

Start

1. Stall gassaken i position (204).
2. Tryck in primerknappen 3x, med ca. 2 sekunders uppehall (16). Vid temperaturer under 10^ tryck in primerknappen 5x.
3. Dra sakerhetsbygeln till den övre stangen och häll kvar (17) - sakerhetsbygeln snapps inte in.
4. Dra ut startsnöret snabbt och låt det sedan langsamtrulla tillbaka igen (18).
5. Direkt after att motorn gär, ställ gassaken for onskat motorvarvtil i position mellan och (20).

Elektrisk start (tillval)

Elektrisk start med primer (6)

1. Ställ gasspak i position "START" ( 15/1).
2. Tryck in primerknappen 3x, med ca. 2 sekunders intervall (16). Vid temperaturer under 10^ tryck in primerknappen 5x.
3. Dra sakerhetsbygeln till den övre stangen och häll kvar (17) - sakerhetsbygeln hakar inte i.
4. Vrid tandnyckeln i tandningslaset at hoger tills det tar stopp (19).
5. Direkt after att motorn går, slätt tändnyckeln (den hoppar tillbaka till position "0").
6. Ställ gassaken beroende på önskat varvtil i position mellan och 152).

Elektrisk startutanprimer/choke (15)

1. Ställ gasspaken i position "START" ( 15/1).
2. Dra sakerhetsbygeln till den övre stangen och häll kvar (17) - sakerhetsbygeln snapps inte in.
3. Vrid tandnyckeln i tandningslaset at hoger sa langt det gär (19).
4. Direkt after att motorn gå, släpp tändnyckeln (den hoppar tillbaka till position "0").
5. Ställ gasspaken beroende på onskat motorvarvatal i position mellan och 152).

Knivkoppling (tillval)

Knivkoppling

Pá

Av

Med knivkopplingen kan kniven kopplas på och av, medan motorn ärigång.

Koppla in kniven

1. Dra sakerhetsbygeln till den övre stangen och häll kvar (17) - Sakerhetsbygeln snapps inte in.
2. Skjut kopplingsspaken bort fran kroppen ( 21/1) - Kniven kopplas in.

Koppla ur kniven.

1. Slapp upp sakerhetsbygeln ( 25).

2. Sakerhetskniven koplas ur.

3. Kopplingsspaken ställer sig i viloläge 21/2).

Stang av motorn

Maskinutanknivkoppling

1. Stall gassaken i position (20/2)
2. Slapp upp sakerhetsbygeln ( 25). - Motorn stangs av.

Varning allvarliga skärskador!

Motorn kan fortsatta att g. After avstangning, forvissa dig om att motorn star still.

Motorn kan fortsetta att g. After avstangning, forvissa dig om att motorn star still.

Framatdrift (tillval) 22

Observera!

Sattendastigangframatdriftennarrmotorng.

Startaframatdrift

1. Tryck in bygeln for framatdrift mot den övre stangen och hal fast (22) - Bygeln snapps inte in.

-Framatdriftenstartas.

Stäng av framåtdriften

1. Slapp upp bygeln for framatdrift ( 24).

-Framatdriften stangs av.

Variabel hastighet (Speed Control) (tillval)

Variabel hastiget

Snabb Lamsam

Med variabel hastighet kan hastigheten pa grasklipparen andras steglost.

Observera!

Ställ endast in spaken nar motom ar igang.

Om du vaxlar utan att motorn ar igang kan mekanismen skadas.

For hogre hastiget dra spake (23) i riktning 3/2
For lagre hastiget dra spaken (23) i riktning 3/1

Anpassa alltid hastigheten after skicket pa marken och graset.

Underhäll och skötsel

Varning - skaderisk!

• Innan all underhall och skötsel, stäng alltid av motorn och dra ur tandstiftskontakten.
• Motorn kan fortsatta att gå. After avstängning, forvissa dig om att motorn star still.
  Satt alltid pa arbetshandskar vid underhallsarbenen och skötsel av knivarna!

Kontrollera regelbundet uppsamlingsbehallarens Funktion och slitage
Rengör maskinen after varje användning
Spruta inte vatten på maskinen Vatten som trangler in kan orsaka störningar (tändning, forgasare)
■ Kontrollera regelbundet om skador har uppstäatt på kniven
Byt alltid ut defekt ljuddampare

Enligt motortillverkare ske:

forgasare /luftfilterpeka upp26
tändstiftet peka upp(27)

Följ motortillverkarens braksanvisning!

Låt endast att serviceställe erlen auktoriserad fackhandlare slips / renovera söller skadad kniv
Slipad kniv maste balanseras

Observera!

Knivar som inte ar balanserade kan orsaka starka vibrationer och skada grasklipparen.

Uppladdning av startbatteri (tillval)

Startbatteriet ar underhallsfritt och laddas normalt upp av grasklipparen.

I undantagsfall maste batteriet laddas upp av användaren:

Innan grasklipparen anvands forsta gangen
Vid urladdning, innan vintern aller vid langre tids stillestand (>6manader)

Laddningsforlopp:

1. Ta ut laddaren ur batteriboxen.
2. Separera batterikabeln fran motorkabeln ( 28).
3. Anslut batterikabeln med laddarens kabel (29).
4. Anslut laddaren till elnatet Elnatets spanning maste overensstamma med laddarens driftspanning.

Laddningstiden ar ca. 36 timmar.
Använd endast medfoljande originaladdare.

Observera!

• Ladda endast startbatteriet i torra utrymmen med god ventilation.
• Starta ej grasklipparen under laddningsforloppet.

Motorskötsel

Byte av motorolja

1. For att tappa ur oljan stall fram en lamplig behallare.
2. Lat oljan rimna ut helt via oljepafyllningsöppningen aller sug upp den.

Ta hand om den anvanda motoroljan pa miljovänligt satt!

Vi rekommenderar att den gamla oljan fors i en sluten behallare till atervinningscentral aller servicecenter.

Släng inte gammad olja

• i soporna
• i avlopp aller vattendrag
• och töm inte ut den på marken

Byte av luftfilter

Folj motortillverkarens anvisningar.

Byte av tändstift

Folj motortillverkarens anvisningar.

Framåtdrift (tillval)

Installingn av bowden-kabeln

Om framåtdriften inte går att aktiveras eller stängas av nr motorn År igång, mäste bowden-kabeln ställas inigen.

Observera!

Gör endastinstallingarpàbowden-kabeln nar motornärvstängd.

1. Vrid den del som ska justeras pa bowden-kabeln i pilens riktning (30).
2. For att kontrollera inställningen starta motorn och aktivera framåtdriften.
3. Om framåtdriften fortfarande inte fungerar, mäste gräsklipparen lämnas in till att serviceställe erlen auktoriserad fackhandlare.

Olja dà och dà in kuggdrev pa motoraxeln med sprayolja

Motorn till framatdriften ar underhallsfri.

Fövaring

Varning - explosionsrisk!

Forvara inte maskinen i narheten av oppen eld.
eller varmekalla.

Lat motorn kyla av
For att spara plats fäll ned den övre stangen 31, 32
Forvara maskinen tort och oatkomligt for barn och obehöriga personer
Förvara startbatteriet frostfritt
Ladda startbatteriet d'och da
Tömbensintanken
Dra ur tändstiftskontakten

Reparation

Reparationsarbeiten fär endast utföras av serviceställen och auktoriserade fackhandlare.

Avfall

Uttjänade maskiner eller batterier fár ej slängas i hushållssoporna!

Förpackning, maskin och tillbehör ar tillverkade av atervinningsbara material och ska bortskaffas till atervinningsstation.

Atgärder vid fel

Observera!

Kniv och motoraxel fär ej riktas.

Fel Lösning
Motorn startar inte • Fyll på bensin	• Ställ gassaken på "Start"• Sätt på choken• Tryck bygeln für motorväxling mot den övre stången• Kontrollera tändsftift, byt eventuellt• Rengör luftfilter• Se till att kniven ligger fri• Ladda upp startbatteri• Starta på klippyt yta
Låg motorprestanda • Korrigera	klipphöjd• Slipa / renovera kniven• Rengör kanalen till utkast/kapa• Rengör luftfilter• Minska arbetshastigheten
Ojämnt klipp • Slipa / renovera	kniven• Korrigera klipphöjd
Uppsamlingsbehällaren fyller inte tillräckligt	• Korrigera klipphöjd• Låt gräsmattan torka upp• Slipa / renovera kniven• Rengör uppsamlingsbehällarens galler• Rengör kanalen till utkast/kapa
Framåtdriften fungerar inte •	Gör ny installing av bowden-kabeln• Flåktrem defekt• Uppsök kundtjänst/verkstad• Avlågsna smuts i hjul, flåktrem och motor• Olja in frigången (kuggdrev på motoraxeln) med sprayolja
Hjulen snurrar inte;när framåtdriften är igäng	• Efterdra hjulskruvar• Hjulnav defekt• Flåktrem defekt• Uppsök kundtjänst/verkstad
Maskinen vibrerar ovenligt mycket	• Kontrollera kniv

Kontakta en av vara servicestationer vid störningar som inte finns uppförda ienna tabell erer som du själv inte kan atgärda.

Fackmannamassig kontroll ar alltid nödvändigt:

■ after päkörning av hinter
om motorn platsligt stannar
vid skador i drivmekanismen
vid defekt fläktrem
om knivarna krökts
om motoraxeln bjoits

EG-forsakran om overensstammelse

Eventuella material- eller tilverkarfel på maskinen ansvarar vi for under garantin inom den lagstadgade preskrictionstiden antingen genom reparation eller utbyte av del/delar. Preskrictionstiden gäller after respektive lands lag,)där maskinen inforskaffades.

Vara garantiātaganden gäller endast vid: Garantin upphör att gälla vid:

Ett korrekt handhavande av maskin

Tekniska andringar pà maskinen

Användning av reservdelar i original

Ej andamalsenlig anvandning (t.ex. anvandning for kommersielt bruk erer anvandning inom kommunal verksamhet)

Garantin gäller inte För:

Lackskador, som beror på normal slitage
Förltiningsdeler, som på reservdelskartan ar märkta med ranarXXXXX(X)

Forbranningsmotorer - For dessa galler separata garantibestammelser fran respektive motortillverkare

Vid garantifall var god uppsok din handlare medenna garantiforsakran och kvittot ellernarnaste auktoriserade kundtjanstalle. Genom detta garantiatagande berors inte koparenlagstadgade garanti gentemot forsaljaren.

Omdenenhandboken

Produktet mä bare brukes när det er i feilfri stand!

För igangsetting mä man fylle bensin på gressklipperen.

Vedlikehold - Brannfare!

Gressoppsamleren ma kun tas av og settes pa när motoren er slätt av og skjæreniven stär stille.

med Gasspak, med choke

Gasspak med choke

med gasspak, med primer (16)

Gasspak Start

Stopp

Elektrisk start med primer (6)

Koble inn girene kun när motoren gar.

Koble inn hjuldrift

Vippe klipperen over på sider

Korrekt handtering av maskinen

Peaulekande väljalūlitamine
