Merke	AL-KO
Modell	Classic 5.18 VSB Plus
Produkttype	Bensindrevet gressklipper
Klippebredde	50 cm (estimert)
Klippehøydejustering	Sentralisert, per aksel eller individuell (forskjellige hakk)
Oppsamlingskurv	Med nivåindikator for fylling
Kurvkapasitet	Omtrent 70 L (estimert)
Motor	4-takts, blyfri bensin
Start	Manuell (kabel); elektrisk som tilvalg
Hjultransmisjon	Valgfri, med hastighetsvariator (Vario)
Knivkobling	Valgfri
Justerbar styrehøyde	Ja, med knapp eller lås
Sikkerhetsenheter	Sikkerhetsbøyle, deflektorluke, motorstopp
Funksjoner	Klipping, mulching (valgfritt sett), sideutkast (valgfritt)
Vekt	Omtrent 30 kg (estimert)
Drivstoff	Blyfri bensin og motorolje
Motoroljekapasitet	Omtrent 0,6 L
Startbatteri	Valgfritt, vedlikeholdsfritt, oppladbart
Rengjøring	Etter hver bruk; ikke bruk vannstråle
Rutinemessig vedlikehold	Oljeskift, bytte av luftfilter og tennplugg, sliping av kniv

Ofte stilte spørsmål - Classic 5.18 VSB Plus AL-KO

Hvilken type bensin skal jeg bruke til AL-KO Classic 5.18 VSB Plus gressklipperen?

Bruk vanlig blyfri bensin. Følg motorens fabrikantens anbefalinger for eventuell blanding med olje.

Hvordan starter jeg motoren når den er kald?

Aktiver chokeren (hvis til stede) eller trykk 3 til 5 ganger på primerpumpen (avhengig av temperatur). Trekk sikkerhetsbøylen mot styret og trekk raskt i startkabelen.

Hvordan justerer jeg klippehøyden?

Justeringen gjøres via en sentral knapp (for sentralisert versjon) eller med spak på hvert hjul. Sørg for at alle hjulene er på samme hakk.

Hvorfor fylles ikke gressoppsamleren ordentlig?

Kontroller at oppsamlerens rist ikke er tett, at klippehøyden er riktig og at gresset ikke er for vått. Rengjør utkastkanalen om nødvendig.

Når og hvordan slipe eller bytte kniv?

Slipp eller bytt kniven hvis den er sløv eller skadet. Ta kontakt med et autorisert servicesenter for riktig balansering etter sliping.

Hvordan tapper jeg motoroljen?

Plasser et oppsamlingskar under tappeåpningen, la varm motorolje renne ut, og lever den til et gjenvinningsanlegg. Kapasiteten er omtrent 0,6 L.

Kan jeg bruke gressklipperen i regn?

Nei, bruk i regnvær eller på vått gress er forbudt. Det reduserer klippeeffektiviteten og utgjør en fare for elektrisk støt hvis du bruker elektrisk starter.

Hvordan lader jeg startbatteriet (tilvalg)?

Koble batterikabelen fra motoren, koble den medfølgende laderen til batteriet og støpselet. La det lade i ca. 36 timer i et tørt og ventilert rom.

Hva gjør jeg hvis hjultransmisjonen ikke fungerer?

Kontroller justeringen av Bowden-kabelen ved å dreie justeringsorganet i pilens retning. Hvis problemet vedvarer, lever gressklipperen til et autorisert verksted.

Hvordan oppbevarer jeg gressklipperen om vinteren?

Tøm bensintanken, fjern tennpluggen, rengjør apparatet, smør bevegelige deler og oppbevar den på et tørt, frostfritt sted, utilgjengelig for barn.

BRUKSANVISNING Classic 5.18 VSB Plus AL-KO

Maskine med knivkobling:

NB! Fare for strømstød.

Saat stikket til taendroret pa, og start motoren

Skarekniven kan kobles til og fra med knivkoblingen, mens motoren korer videre.

Tilkobling af skarekniven

Maskine med knivkobling

Knivkobling

Til

Fra

Vedligeholdelse og service

Pas pâ - risiko for persorskade!

Hjuldrevets drev er vedligeholdelsesfrit.

Opbevaring

Forsigtig! - Fare for eksplosion!

Maskiner med knivkoppling:

Pafyllning av bensin

Pafyllning av motorolja

Maskin med knivkoppling

Knivkoppling

Pa

Av

1. Slapp upp sakerhetsbygeln ( 29).
2. Stall gassaken i position mellan (20/2). - Motorn stangs av.

Varning allvarliga skärskador!

Lutning av gräsklippare

Slipning / utbyte av kniv

Reparationsforsok av maskin

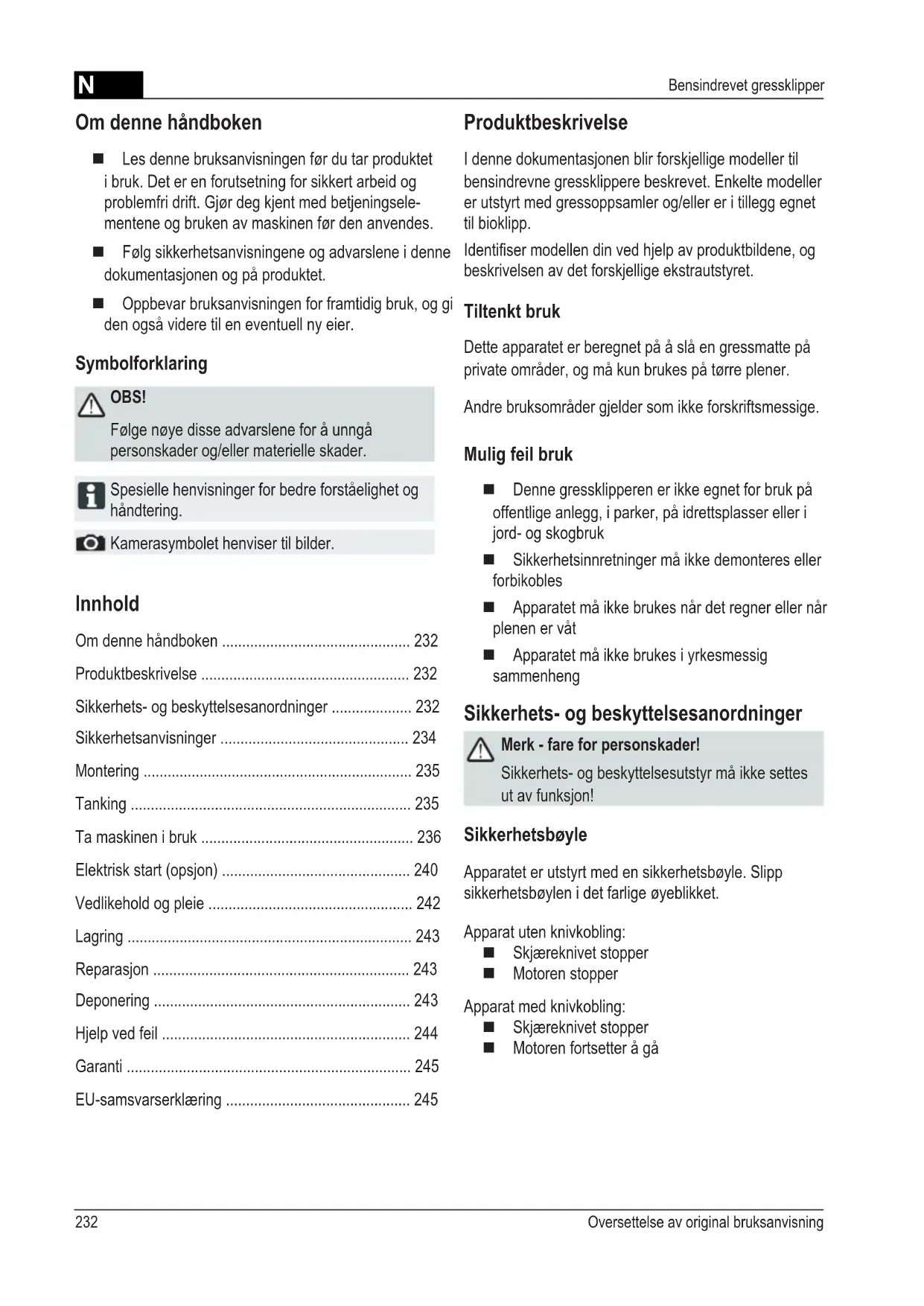

Beaktande av bruksanvising

Lesdennebruksanvisingenfrodutarprodukte ibruk.Det er en forutsetning for sikkert arbeid og problemfri drift.Gjor deg kjent med betjeningeselementene ogbruken av maskinen for den anvendes.
Følg sikkerhetsanvisingene og advarslene i deren dokumentasjonen og på produitet.
Oppbevar bruksanvisingen for framtidig bruk, og gi den ogsa videre til en eventuell ny eier.

Symbolforklaring

OBS!

Folge noye disse advarslene for a unnga personskader og/eller materielle skader.

Omdennehandboken 232
Produktbeskrivelse 232
Sikkerhets- og beskyttesesanordninger 232
Sikkerhetsanvisninger 234
Montering 235
Tanking 235
Ta maskinen i bruk 236
Elektrisk start (opsjon) 240
Vedlikehold og pleie 242
Lagring 243
Reparasjon 243
Deponering 243
Hjelpvedfeil 244
Garanti 245
EU-samsvarserklaering 245

Produktbeskrivelse

I donne dokumentasjonen blir forskjellige modeller til bensindrevne gressklippere beskrevet. Enkelte modeller er utstyrt med gressoppsamler og/eller er i tillegg egnet til bioklipp.

Identifiser modellen din ved hjelp av Produktbildene, og beskrivelsen av det forskjellige ekstrautstyret.

Tiltenkt bruk

Dette apparatet er beregnet på ä slå en gressmatte på private områder, og munch brukes på tørre plener.

Andre bruksomrader gjelder som ikke forskriftsmessige.

Mulig feil bruk

Denne gressklipperen er ikke egnet for bruk på offentlige anlegg, i parker, på idrettsplasser eller i jord- og skogbruk
■ Sikkerhetsinnretninger må ikke demonteres eller forbikobles
Apparatet må ikke brukes när det regner eller när plenen er våt
Apparatet mä ikke brukes i yrkesmessigSAMmenheng

Sikkerhets- og beskyttesesanordninger

Sikkerhets- og beskyttelsesesutstyr mä ikke settes ut av funksjon!

Sikkerhetsbøyle

Apparatet er utstyrt med en sikkerhetsbøyle. Slipp sikkerhetsbøylen i det farlige øyeblikket.

Apparat uten knivkobling:

Skjaereknivet stopper
Motoren stopper

Apparat med knivkobling:

Skjaereknivet stopper
Motoren fortsetter a gá

Beskyttelsesdeksel

Beskyttelsesdekslet beskytter mot deler som slynges ut.

1 Startsnor 9 Justering av klippehøyde*
2 Start, Stop* 10 Knivkobling*
3 Hjuldrev* 11 Vario-gir*
4 Sikkerhetsbøyle 12 Bruksanvisning
5 Ergonomisk høydejustering* 13 Utkasterinnsats*
6 Fyllenivåindikering* 14 Deksel*
7 Beskyttelsesdeksel* 15 Bioklippesett*
8 Gressoppsamler* * avhengig av utrustning

Symboler pá maskinen

	Obs! Må händteres forsiktig.		Før arbeid på skjæreenheten, på man trekke ut tennpluggehetten.
	Les bruksanvisningen før maskinen tas i bruk! Løsne	motorbremsen.
	Sørg for at det ikke finnes andre personer iærhen ten!		Koble inn hjuldriften.
	Hold hender og føtter borte fra skjæreenheten!		Gasspak Start / Stopp.
	Hold avstand til fareområdet.

Tilleggssymboler på apparater med elektrisk start

Obs! Fare pá grunn av strømstót.

Hold tilkoblingsledningen unna skjaereknivene.

Apparatet skal alltid kobles fra strommen for vedlikeholdsarbeid eller hvis kabelen er skadet.

Sikkerhets- og beskyttesesutstyr mä ikke settes ut av funksjon!

Hold området rundt motor, eksos, batterikasse og drivstofftank fritt for gress, bensin og olje.

Sorg for at det ikke finnes andre personer i nærhen

Den som kjører maskinen eller brukeren er ansvarlig for ulykker knyttet til andre personer og deres eiendom
Barn aller andre som ikke kjenner braksanvisningen på ikke bruke apparatet
Folg lokale bestemmelier vedrorende minimumsalder for den som bruker maskinen
■ Maskinen må ikke benyttes under innflytelse av alcohol, narkotika eller medikamenteer
Bruk hensiktsmessige arbeidsklaer

Ved arbeid i skraninger

Pass alltid pa a sta stott
Klipp alltid på tvers av skråningen, aldri oppover eller nedover

■ lkke klipp i skräninger som har brattere stigning enn 20^
Vær spesielt forsiktig nár du vender

Arbeid kun nár det er tilstrekkelig dagslys aller kunstig belysning
Hold kroppen, armer og bein unna skjaereenheten
Overhold bestemmelse for driftstid som gjelder i landet
Et apparat som er klart til bruk må ikke sta uten tilsyn
Man ma kun bruke skarpe skjaerekniver
■ Bruk aldri apparatet med skadede beskyttelsessinnretninger / beskyttesesgittere
■ Bruk aldri apparatet uten at beskyttelsesinretningene er fullstendig montert (f.eks.: Beskyttelsesedeksel, gressfangerinnretninger)
■ Kontroller hver gang før bruk om apparatet er skadet, bytt skadede deler før det brukes pa nytt
Slå av motoren, vent til gressklipperen stå stille og trekk ut tennplugghetten

Nar man forlater apparatet
Nár det har oppstatt feil
Før man Iosner blokkeringer
Forn man fjerner tilstoppinger
Etter Kontakt med fremmedlegemer
hvis det oppstår forstyrelser aller uvanlige vibrasjoner på encheten

Let etter skader pa gressklipperen, og utfor ndvendige reparasjoner for du starter gressklipperen pa nytt og begynner a sla gress.

Plugg pa tennplugghetten og start motoren

Etter utbedring av feil (se Feiltabell) og kontroll av apparatet
Etter rengjoring av apparatet

■ Kontroller terrenget som skal klippes nøye, og fjern alle fremmedlegemer
Vær spesielt oppmerksom nár du snur gressklipperen eller hvis du drar greskligperen mot deg
Ilke slø over hindringer (f.eks. greiner, trerøtter)
Fjern klippet gress kun nár motoren er av

Slå av motor / skjæreknivær man krysser annen flate enn den som skal klippes
Løft eller bær aldri maskinen mens motoren går
■ lkke spis aller drikk mens du fyller bensin aller motorolje
■ lkpe pust inn bensindamp
Førenheteniskrittempo
Før bruk ma det kontrolleres at mutre, skruer og bolter sitter ordentlig

Montering

Maskinen må ikke brukes før den er fullstendig montert.

Tanking

Oppbevar bensin og olje kun i beholdere som er beregnet til dette
Fyll eller tøm bensin og olje kun narr motoren er kald utendørs
Ikke fyll bensin ell er olje mens motoren gar
Ikke fyll for mye pa tanken (bensin utvder seg)
Ikke royk under tankingen
Tanklokket må ikke apnes mens motoren går eller mens motoren er varm
Bytt skadet tank ellertanklokk
Lukk alltid tanklokket skikkelig
Vedbensinsol:

Ikke start motoren
Unnga a forske a sla pa teningen
Rengjør maskinen

Ikke start motoren
Sug opp motorolje som har lekket ut med oljebindemiddel eller filler og deponer det forskriftsmessig
Rengjør maskinen

Spillolje ma seks:

kastes sammen med husholdningsavfall
tommesikloakknettet,avlpssystemetellarbakken

Vi anbefaler Å levere spilloljen i tette beholdere til gjenvinningsstasjoner eller kundeservice.

Fylle bensin

1. Skru av tanklokket, legg det på et rent sted.
2. Bruk trakt nár du fyller bensin.
3. Lukk tankfylleapningen skikkelig og rengjor.

Fylle motorolje

1. Skru av oljepafyllingsdekslet, legg dekslet pa et rent sted.
2. Bruk trakt nár du fyller olje.
3. Sett på dekslet oljepafyllingsapningen skikkelig og rengjør.

Ta maskinen i bruk

Advarsell!

Apparatet ma ikke brukes hvis skjæreenheten erler festedelene er skadet eller slitt! Foreta en visuell kontroll før hver igangsetting.

Klippehøyden mA kun justeres nár motoren er avslatt og skjærekniven stå stille.

• Still alltid inn alle hjulene på samme klippehøyde.
• Justering av klippehoyden er avhengig av modell.

Sentraljustering (1)

1. Hold knappen til sentralhoydejusteringen innate (1/1).

For kortereplen,trykkhandtakettilsentralhoydejusteringenned (日 1 / 2)
For lengre plen, trekk händtaket til sentralhøydejusteringen oppover (1/2)
Trinnet til sentralhoydejusteringen indikeres 1/3

1. Slipp knappen i onsket klippehoyde.

Akseljustering ellersentraljustering (2,3)

1. Trykk spaken for a lase opp til siden og hold den der.
2. Skyy spaken mot venstre eller høyre til onsket klippehøyde.
3. La spaken gai las.
4. Pass pà at alle hjulene har samme hvileposisjon.

Hurtigjustering av enkelthjul eller akseljusering (4)

1. Trykk spaken for a lase opp til siden og hold den der.
2. Skyy spaken mot venstre eller høyre til onsket klippehøyde.
3. La spaken gai las.
   4.Pass pà at alle hjulene har samme hvileposisjon.

Justering av enkelthjul (a)

1. Løsne hjulskruen.
2. Stikk hjulskruen inn i hullet for onsket klippehoyde.
3. Trekk til hjulskruen.
4. Pass à at alle hjulene har samme hullposisjon.

Justering av sentralaksel (a)

1. Legg begge tomlene på endene av aktelsen.
2. Legg fingeren under klippehuset.
3. Trekk aktelen med begge tomlene ut av hakket for klippehoyden som har vært brukt til na.
4. Trekk aktelen med begge tomlene foran det onskede hakket for klippehoyden og la den gai las.
   5.Pass pa at alle hjulene har samme hvileposisjon.

Klipping med gressoppsamler

1. Løft Beskyttelsesdeksel og heng gressoppsamleren inn i holderen (8).

Fylleniväindikering

På grunn av luftstrømmen under klippingen blir fyllenivåindikeringen trykket oppover (7a).

Hvis gressoppsamleren er full, ligger
fylleniväindikeringen på oppsalmeren (c7b).
Gressoppsamleren ma tommas.

Tommegressoppsamleren

1. Loft opp Beskyttelsesdeksel.
2. Ta ut gressoppsamleren, og Ioft den ut bakover (8).
3. Tøm gressoppssamleren.
4. Løft Beskyttelsesdeksel og heng gressoppsamleren inn i holderen igjen (8).

Klipping uten gressoppsamler

Advarsel!

Klipp uten gressoppsamler kun när dreiefjæren til Beskyttelsesdeksel fungerer.

Fjærkraften holder beskyttesesdeksel pa gressklipperhuset. Gresset som er klippet blir kastet ut bakover under.

Bioklipping med biokloppesett (opsjon)

Ved bioklipping blir ikke gresset som klippes samlet opp, men det blir liggende igjen på plenen. Bioklipping beskytter bakken mot utkrking, og forsyneer den medæringsstoffer.

Man fär det beste resultatet med regelmessig klippehøyde pa ca. 2 cm. Bare ungt gress med mykt bladvev rätner fort.

Gresshoyde for bioklipping: Maks. 8 cm
Gresshoyde etter bioklipping: Min. 4 cm

Sette inn bioklippesettet

1. Ta av gressoppsamleren ( 8).
2. Løft opp Beskyttelsesdeksel og sett bioklippesettet inn i utkastsjakten (9).
   Låsen ma gå i lås.

Hvis bioklippesettet seks gär i las, kan bioklippesettet og skjarekniven bl skadet.

Fjerne bioklippesettet

1. Loft opp Beskyttelsesdeksel.
2. Løsne låsen på bioklippesettet ( 10/1).
3. Trekk ut bioklippesettet ( 10/2).

Klippe med sideutkast (opsjon)

1. Ta av gressoppsamleren og sett inn bioklippesettet.
2. Sla opp dekslet for sideutkastet og hold det fast (11/1).
3. Sett inn sideutkastkanal ( 11/2).
4. Lukk dekslet sakte.

Stille inn hóyde på handtak (opsjon)

Knappjustering

1. Hold begge knappene på styreoverdelen inntrykt, og still inn onsket posisjon (12/1).
2. Slipp knappene sik at styreoverdelen gär i lås.

Justering av klemme

1. Hold holmen fast og Iosne begge klemmene 12/2).
2. Sett holmen i onsket stilling.
3. Lukk klemmene.

Starte motoren

Gressoppsamler
Beskyttelsesdeksel
bioklippesettet

Vær spesielt oppmerksom nr du betjener startbryteren, følg anvisingene fra produsenten
Pass pà at du har tilstrekkelig avstand fra føttene til skjæverktøyet
Start maskinen der gresset er kort

Posisjonstegt n pa apparatet:

Choke* Pà Av	I I I
Gasskontroll* Start Stopp
Gasskontroll med choke*	I I I
Vario-gir* Hurtig Sakte	□ □ □ □
Knivkobling* Pà Av

• avhengig av ultrusting

Manuell start

uten gasskontroll, med choke

Choke På

Av

1. Still choken til stilling 1 (13/1).
2. Trek sikkerhetsbøylen til styreoverdelen hit og hold den fast (17) - Sikkerhetsbøylen gär ikke i las.
3. Trek startsnoren jevnt ut, og la den deretter rulle sakte pa igjen (18).
4. Nár motoren er oppvarmet (ca. 15-20 sekunder) setter du choken i posisjon 2 (13/2).

Motoren har fastgassinnstilling.
Turtallregulering er/DDke mulig.

uten Gasspak, med primer (16)

1. Trykk 3x pa primerknappen med ca. 2 sekunders mellomrom (16). Ved temperaturer under 10^ trykker du 5x pa primerknappen.
2. Trek sikkerhetsbøylen til styreoverdelen hit og hold den fast (17) - Sikkerhetsbøylen gär ikke i las.
3. Trek startsnoren jevnt ut, og la den deretter rulle sakte pa igjen (18).

Motoren har fastgassinnstilling.
Turtallregulering er/DDke mulig.

uten Gasspak,uten primer/choke

1. Trek sikkerhetsbøylen til styreoverdelen hit og hold den fast (17) - Sikkerhetsbøylen gär ikke i las.
2. Trek startsnoren jevnt ut, og la den deretter rulle sakte pa igjen (18).

Motoren har fastgassinnstilling.
Turtallregulering er/DDke mulig.

1. Still gasspaken i posisjon 149
2. Trek sikkerhetsbøylen mot styreoverdelen og hold den fast (17) - Sikkerhetsbøylen gär ikke i las.
3. Trekk startsnoren jevnt ut og deretter lar du den rulle sakte pa igjen (18).
4. När motoren er oppvarmet (ca. 15-20 sekunder), stiller du gasspaken i en posisjon mellom og (ot4/2).

med gasspak, uten primer/choke

Gasspak Start

Stopp

1. Sett gassaken i posisjon 2041).
2. Trek sikkerhetsbøylen mot styreoverdelen og hold den fast (17) - Sikkerhetsbøylen gär ikke iLEASE.
3. Trek startsnoren jevnt ut, og la den deretter rulle sakte pa igjen (18).
4. När motoren er oppvarmet (ca. 15-20 sekunder) stiller du gasspaken i en posisjon mellom og

1. Still gassaken i posisjon 20(9).
2. Trykk 3x pã primerknappen med ca. 2 sekunders mellomrom (16). Ved temperaturer under 10^ trykker du 5x pã primerknappen.
3. Trekk sikkerhetsspaken mot styreoverdelen og hold den fast (17) - Sikkerhetsbøylen gär ikke i las.
4. Trekk startsnoren jevnt ut og la den deretter rulle sakte på igjen (18).
5. Straks motoren starter, stiller du gasspaken for onsket morturtall i en posisjon mellom og (20).

Elektrisk start (opsjon)

1. Still gassaken i posisjon "START" ( 15/1).
2. Trykk 3x pa primerknappen med ca. 2 sekunders mellomrom (16). Ved temperaturer under 10^ trykker du 5x pa primerknappen.
3. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (17) - Sikkerhetsbøylen gär ikke iandas.
4. Vri tenningsnokkelen i tenningslasen helt mot høyre (C 19).
5. Straks motoren starter, slipper du tenningsnøkkelen (hopper tilbake til posisjon "0").
6. Still gassaken iht. onsket motorturtall i en posisjon mellom og 152).

Elektrisk start uten primer/choke (15)

1. Still gassaken i posisjon "START" ( 15/1).
2. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (17) - Sikkerhetsbøylen gär ikke iLEASE.
3. Vri tenningsnokkelen i tenningslasen helt mot hoyre (19).
4. Straks motoren starter, slipper du tenningsnokkelen (hopper tilbake til posisjon "0").
5. Still gassaken iht. onsket mortorturtall i en posisjon mellom 念 og 15(2).

Knivkobling (opsjon)

Knivkobling På

Av

Med knivkoblingen kan skjarekniven kobles inn og ut mens motoren fortsett gär.

Koble inn skjarekniv

1. Trekk sikkerhetsbøylen mot styreoverdelen og hold den fast (17) - Sikkerhetsbøylen gär ikke i las.
2. Skyv koblingsspaken bort fra kroppen ( 21/1) - Skjaerekniven blir utkoblet.

Koble fra skjarekniv.

1. Slipp sikkerhetsbøylen ( 25).

2. Skjaerekniven blir utkoblet.

3. Koblingsspaken gär i hvilestilling 21/2).

Sla av motoren

Apparat uten knivkobling

1. Still gassaken i posisjon 80/2
2. Slipp sikkerhetsbøylen ( 25). - Motoren slas av.

Adversel om alvorlige kuttskader!

Apparat med knivkobling

Knivkobling

Pa

Av

1. Slipp sikkerhetsbøylen ( 13).
2. Sett gasspaken i posisjon (20/2). - Motoren slas av.

Adversel om alvorlige kuttskader!

Hjuldrift (opsjon) (2)

Advarsell!

1. Trykk girkoblingsbøylen mot styreoverdelen og hold den fast (622) - Girkoblingsbøylen går ikke i las. - Hjuldriften kobles inn.

Koble ut hjuldrift

1. Slipp girkoblingsbøylen ( 24). - Hjuldriften kobles ut.

Vario-gir (Speed Control) (opsjon)

Vario-gir

Hurtig

Sakte

Med Vario-giret kan kjorehastigheten til gressklipperen endres trinnløst.

Advarsel!!

Betjen spaken kun mens motoren gär.
Innkobling uten motordrift kan skade drivmekanismen.

For hoyere hastighet trekker du spake (23) i retning (3/2)
For lavere hastiget trekker du spaken (23) i retning (3/1)

Tilpass alltid kjorehastigheten til den aktuelle tilstanden bakken og plenen har.

Vedlikehold og pleie

F or alt vedlikehold og stell ma man alltid sla av motoren og trekke ut tennplugghetten.
- Motoren kan fortsette a g. Narn motoren er avslatt, ma du forsikre deg om at den ikke gär.
- Ved vedlikeholds- og pleearbeid på kuttekniven, ma det alltid brukes arbeidshansker!

■ Kontroller regelmessig funksjonen og slitasjen til gressoppsamlermekanismen
Rengjør apparatet hver gang fetter bruk
■ Ikke spyl av apparatet med vann
Inntrenging av vann kan fore til feil (tenningsanlegg, forgasser)
■ Kontroller regelmessig om skjarekniven er skadet
Bytt alltid defekt lyddemper

Avhengig av motorproducent, ma:

■ forgasseren / luftfilteret peke oppov (26)
tennpluggene peke oppovP(27)

Lade starterbatteri (opsjon)

Starterbatteriet er vedlikeholdsfritt og lades normalt av generatoren.

I spesielle tilfeller ma batteriet lades avBrukeren:

För klipperen tasi bruk Förste gang
Ved utlading, for vinterpause og ved lengre opphold (>6 maneder)

Lading:

Bruk kun den originale laderen som følger med.

Advarsel!

Vi anbefaler à levere spilloljen i tette beholdere til gjenvinningsstasjoner erler kundeservice.

Spillolje参加会议。

• kastes sammen med husholdningsavfall
• tommas i kloakken aller avløpssystemet
• tommas ut pâ bakken

Skifte luftfilter

Stille inn wiretrekk

Hvis hjuldriften ikke longer kan kobles inn-ller ut narr motoren gär, mA wiretrekket justeres.

Advarsel!

Juster wiretrekket kun nár motoren er avslatt.

1. Drei justeringsdelen på wiretrekket i pilens retning (30).
2. For a kontrollere innstillingen, starter du motoren og kobler inn hjuldriften.
3. Hvis hjuldriften fortsett ikke fungerer, magressenderen leveres inn ved et serviceverkstedEller til en autorisert fagbedrift.

Sette inn drev med olje

Sett drev pà girakselen inn med olje fra tid til annihil

Giret til hjuldriften er vedlikeholdsfritt.

Lagring

Advarsel-Eksplosjonsfare!

Ikke lagre apparatet i naerheten av apne faller eller varmekilder.

La motoren kjole seg ned
Slåned styreoverdelen for a spare plass under oppbevaringen (31, 32)
■ Maskinen lagres tør og utilgengelig for barn og andre personer uten tillatelse
Starterbatteriet ma lagres frostfritt
Lad opp starterbatteriet av og til
Tømbensintanken
Trekk ut tennplugghetten

Reparasjon

Reparasjonsarbeid mä kun utføres ved serviceverksteder og autoriserte fagbedrifter.

Deponering

Maskiner, batterier aller oppladbare batterier som er oppbrukt,参加会议 kastes i det vanlige hushholdningsavfallet!

Emballasje, maskin og tilbehør er laget av resirkulerbart materiale, og ma deponeres på egnet mate.

Hjelp ved feil

Advarsell!

Kniv og motoraksel ma ikke innrettes.

Feil Løsning
Motoren starter ikke - Fylle bensin	• Still gasspaken på "Start" • Koble inn choken • Trykk motorbryterbøylen mot styreoverdelen • Kontroller tennpluggene, skift ved behov • Rengjør luftfilter • Drei skjærekniven fritt • Lad starterbatteri • Start på flate som er klippet
Motoreffekten reduseres - Korriger klippehøyden	• Slip/skift skjærekniv • Rengjør utkastkanal/hus • Rengjør luftfilter • Reduser arbeidshastigheten
Urent snitt - Slip/skift skjærekniv	• Korriger klippehøyden
Gressoppsamleren fylles okay nok	• Korriger klippehøyden • La plenen+tke • Slip/skift skjærekniv • Rengjør gitteret til gressoppsamleren • Rengjør utkastkanal/hus
Hjuldriften fungerer okay - Juster wiretrekket	• Defekt kilerem • Oppsøk et serviceverksted • Fjern smuss i hjuldrift, tannremmer og gir • Sett friløp (drev på giraksel) inn med olje
Ikke drei hjulene+når girene er innkoblet	• Trekk til hjulskruene • Defekt hjulnav • Defek kilerem • Oppsøk et serviceverksted
Apparatet vbrerer unnormalt kraftig	• Kontroller skjærekniven

Ved feil som ikke er oppført i denne tabellen eller som du selv ikke kan rette opp, kan du takontakt med.Var kundeservice.

EU-samsvarserklæring

se montasjeveiledning

Garanti

Eventuelle material- aller Produkjsonsfeil på maskinen utbedrer vi i lopet av den lovpalagte foreldelsesfristen for mangler etter eget valg, enten ved reparasjon eller med et nytt produit. Foreldelsesfristen fastsettes iht. loven i det landet maskinen ble kjopt.

Vår garanti gjelder kun ved: Garantien gjelder ikke ved:

Reparasjonsforsk pa maskinen

Overholdelse av bruksanvisingen

Tekniske endringer på maskinen

Bruk av originale resveredeler

Ilke tiltenkt bruk (f.eks. industriell aller communal bruk)

Lakskaden som kan fores tilbake til normal bruk
Slitedeler som i reservedelskortet med ramme er merket XXXXX (X)

Forbrenningsmotorer - for disse gelder separate garantibestemmelser fra den respektive motorprodunten

Ved garantitilfeller kontakter du forhandleren ell er nermeste autorisierte kundeservice. Ta med dette garantikortet og kvitteringen. Med denne garantien forblir kjoperens juridiske mangelfordringer overfor selger uberort.
