Mark	AL-KO
Mudel	Classic 5.18 VSB Plus
Toote tüüp	Bensiiniga muruniiduk
Lõike laius	50 cm (hinnang)
Lõikekõrguse reguleerimine	Tsentraliseeritud, telje kaudu või individuaalne (erinevad astmed)
Kogumiskorv	Täituvuse indikaatoriga
Korvi maht	Umbes 70 L (hinnang)
Mootor	4-taktiline, pliivaba bensiin
Käivitus	Manuaalne (kaabel); elektriline võimalusel
Rataste transmisjon	Valikuline, kiiruse regulaatoriga (Vario)
Lõiketera sidur	Valikuline
Reguleeritav juhtraua kõrgus	Jah, nupu või lukustusega
Ohutusseadmed	Ohutuslatt, deflektori klapp, mootori seiskamine
Funktsioonid	Niitmine, multšimine (valikuline komplekt), külje väljavise (valikuline)
Kaal	Umbes 30 kg (hinnang)
Toide	Pliivaba bensiin ja mootoriõli
Mootoriõli maht	Umbes 0,6 L
Käivitusaku	Valikuline, hooldusvaba, laetav
Puhastamine	Pärast iga kasutamist; mitte kasutada veejoa
Jooksev hooldus	Õli vahetus, õhu- ja süüteküünla filtri vahetus, lõiketera teritamine

Korduma kippuvad küsimused - Classic 5.18 VSB Plus AL-KO

Millist bensiini kasutada AL-KO Classic 5.18 VSB Plus muruniidukil?

Kasutage tavalist pliivaba bensiini. Järgige mootori tootja soovitusi võimaliku õliga segamise kohta.

Kuidas külma mootorit käivitada?

Aktiveerige starter (kui olemas) või vajutage 3-5 korda käivitusnuppu (olenevalt temperatuurist). Tõmmake ohutuslatt juhtraua poole ja tõmmake kiiresti käivituskaablist.

Kuidas reguleerida lõikekõrgust?

Reguleerimine toimub keskse nupu (tsentraliseeritud versiooni puhul) või iga ratta hoova abil. Veenduge, et kõik rattad on samal astmel.

Miks murukott ei täitu korralikult?

Kontrollige, et korvi rest pole ummistunud, lõikekõrgus on sobiv ja muru pole liiga niiske. Vajadusel puhastage väljaviske kanal.

Millal ja kuidas lõiketera teritada või vahetada?

Teritage või vahetage lõiketera, kui see on nüri või kahjustatud. Pöörduge volitatud teeninduskeskuse poole, et pärast teritamist õigesti tasakaalustada.

Kuidas mootoriõli tühjendada?

Asetage kogumisnõu tühjendusava alla, laske soojal mootoriõlil välja voolata, seejärel utiliseerige see ringlussevõtukeskuses. Maht on umbes 0,6 L.

Kas ma saan niidukit vihma käes kasutada?

Ei, vihma või märja rohu korral on kasutamine keelatud. See vähendab lõike tõhusust ja kujutab endast elektrilöögiohtu, kui kasutate elektrilist käivitit.

Kuidas laadida käivitusakut (valikuline)?

Ühendage aku kaabel mootorist lahti, ühendage kaasasolev laadija aku külge ja vooluvõrku. Laske laadida umbes 36 tundi kuivas ja ventileeritavas ruumis.

Mida teha, kui rataste transmisjon ei tööta?

Kontrollige Bowdeni kaabli reguleerimist, keerates reguleerimiselementi noole suunas. Kui probleem püsib, viige niiduk volitatud töökotta.

Kuidas niidukit talveks hoiustada?

Tühjendage kütusepaak, eemaldage süüteküünal, puhastage seade, määrige liikuvad osad ja hoidke seda kuivas, külmavabas ja lastele kättesaamatus kohas.

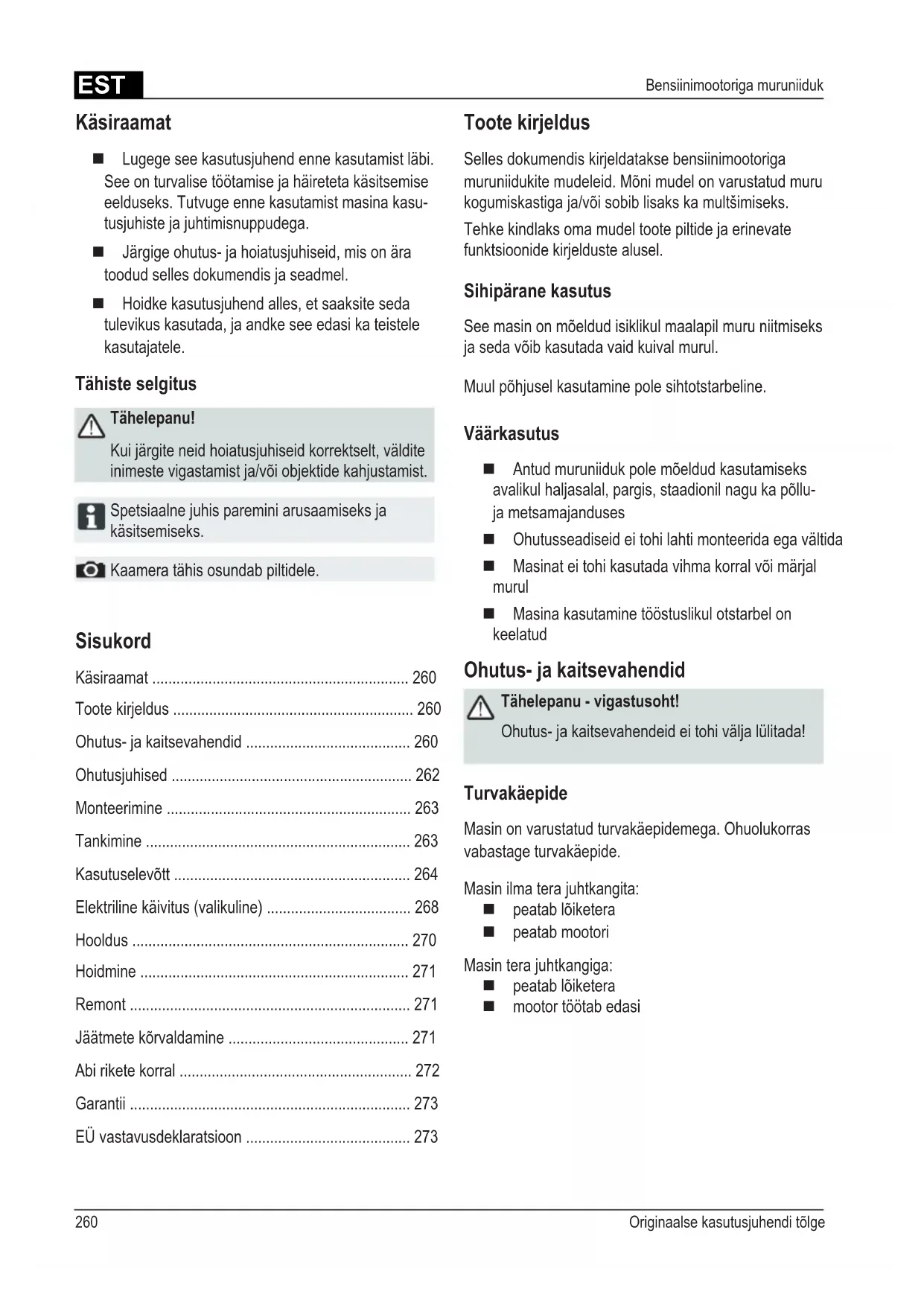

KASUTUSJUHEND Classic 5.18 VSB Plus AL-KO

Akselisaatotai keskussaat0 2,3

Lugege see kasutusjuhend enne kasutamist Iabi. See on turvalise tootamise ja haireteta kasitsemise eelduseks. Tutvuge enne kasutamist masina kasutsjuhiste ja juhtimisnuppudega.
Järgige ohutus- ja hoiatusjuhiseid, mis on āra toodud Selles dokumendis ja seadmel.
Hoidke kasutusjuhend alles, et saaksite seda tulevikus kasutada, ja andke see edasi ka teistele kasutajatele.

Tähiste selgitus

Tähelepanu!

Kui järgite neid hoiatusjuhiseid korrektsett, valdite inimesto vigastamist ja/vo'i objektide kahjustamist.

Spetsiaalne juhis paremini arusaamiseks ja käsitsemiseks.

Kaamera tāhis osundab piltidele.

Sisukord

Kasiraamat 260
Toote kirjeldus 260
Ohutus- ja kaitsevahendid 260
Ohutusjuhised 262
Monteerimine 263
Tankimine 263
Kasutuselevott 264
Elektriline käivitus (valikuline) 268
Hooldus 270
Hoidmine 271
Remont 271
Jäätmete körvaldamine 271
Abirikete korral 272
Garantii 273
EÜ vastavusdeklaratsoon 273

Toote kirjeldus

Selles dokumendis kirjeldatakse bensiinimootoriga muruniidukite mudeleid. Mōni mudel on varustatud muru kogumiskastiga ja/vōi sobib lisaks ka multšimiseks.

Tehke kindlaks omamudel toote piltide ja erinevate funktsionide kirjelduste alusel.

Sihipärane kasutus

See masin on moeldud isiklikul maalapil muru niitmiseks ja seda võib kasutada vaid kuival murul.

Muul pohjusel kasutamine pole sihtotstarbeline.

Väärkasutus

Antud muruniiduk pole moeldud kasutamiseksavalikul haljasalal, pargis, staadional nagu ka polluja metsamajanduses
Ohutusseadiseid ei tohi lahti monteerida ega valtida
■ Masinat ei tohi kasutada vihma korral voi marjal murul
Masina kasutamine toostuslikul otstarbel on keelatud

Ohutus- ja kaitsevahendid

Tähelepanu - vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi valja lulitada!

Turvakaepide

Masin on varustatud turvakaepidemega. Ohuolukorras vabastage turvakaepide.

Masin ilma tera juhtkangita:

peatabloiketera
peatab mootori

Masin tera juhtkangiga:

peatabloiketera
mootor tootab edasi

Klapp

Klapp kaitseb väljapaiskuvate osade eest.

1 Käivitusnöör 9 Lõikekõrguse reguleerija*
2 Start, stopp* 10 Tera juhtkang*
3 Peaülekanne* 11 Vario-ajam*
4 Turvakäepide 12 Käsiraamat
5 Ergonomne kõrguse reguleerija* 13 Väljaviskesüsteem*
6 Täituvusnäidik* 14 Luuk*
7 Klapp* 15 Multšimiskilil*
8 Muru kogumiskast* * vastavalt mudelile

Masina sumbolid

Tähelepanu! Ülim ettevaatlikkus käsitsemisel.	3	Enne niitmist tõmmake masina küljest süütekūnla juhe välja.
Lugege enne kasutuselevöttu kasutusjuhend läbi! Vabastige motoripidur.
Hoidke kõrvalseisjad ohupiirkonnast eemal! Lülitage peatukame sisse.
Hoidke käed ja jalad masinast eemal!	/	Masina kaugjuhtimine Start / Stopp.
Hoidke ohupiirkonnast eemal.

Elektrilise käivitusega masinate lisasumbolid

Tähelepanu! Elektrilöogioht.

Hoidke juhtmeid loiketeradest eemal.

Katkestage alati masina ühenduselektrivorguga hoodustööde ajaksvöi kui juhe on kahjustada saanud.

Ohutusjuhised

Tähelepanu!

Seadme kasutamine on lubatud vaid tehnilisterikete puudumisel!

Tähelepanu - vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi valja lulitada!

Tähelepanu - tuleoht!

Tangitud masinat ei tohi jatta seisma ruumidesse,
kus bensiinaurud voiksid avatud leegi voi
sādemetega kokku puutuda!

Hoidke piirkond mootori,heitgaasi,aku, kutusepaagi jaoks murust,bensiinist,olist puhas.

Hoidke körvalseisjad ohupiirkonnast eemal
Masina juht voi selle kaitaja vastutab onnetuste eest teiste inimestega voi nende omandiga
Lapsed voi ka teised inimesed,kes pole kasiraamatut lugenud, ei tohi seda masinat kasutada
Järgige kohlikke tingimusi, mis on seatud kaitaja vanusele
Masina kasutamine alkoholi, narkootikumide voi medikamentide moju all on keelatud
Kandke kohaseid tõrrideid

pikad puksid
jalanoud, mis pusivad kindlalt jalas ja pole libedad
kuulmiskaitse

asetage too ajaks pahe

jalgige, et olete tasasel pinnal
niitke nolva jures alati muruga risti, mitte kunagi üles-alla liikudes

ärge niitke nõlvadel, mille tõusunurk on rohkem kui 20^
eriti ettevaatlik tuleb olla pooramisel

■ Niita vöib ainult kullaldase paëvavalguse voikunstliku valgustuse korral
Hoidke keha, liigesed ja riided masinast eemal
Järgige toöajale seatud riiklikke tingimusi
Toövalmis masina järelvalveta jatmine on keelatud
Niita voib ainult terava loiketeraga
Masina kaitamine kahjustunud kaitseseadete/ kaitsevoredega on keelatud
Masina kaitamine ilma taelikult integgreeritud kaitseseadeteta on keelatud (nt: klapp, muru kogumisseade)
Vaadake enne masina iga kasutuskorda, et see pole kahjustada saanud; enne uut kasutuskorda tuleb kahjustatud varuosad lasta valja vahetada
Seisake mooter ning oodake kuni masin on täielikult seiskunud ja tommake Süutekuünla juhe valja

masina juarest lahkudes
parast rikete esinemist
enne blokeeringute vabastamist
enne ummistuste eemaldamist
parast kokkupuudet voorkehadega
■ kui seadmel esineb rikkeid voi ebaharilikke vibratsioone

Enne muruniiduki taaskäivitamist ja selega tootamist viige labi pohjalik kontroll kahjustuste suhtes ja vajaduse korral ka parandustödd.

■ Kontrollige niidetavat pinda pöhjalikult enne muruniiduki kasutamist ning eemaldage koik võörkehad
Olge veelgi tāhelepanelikum, kui pooratemuruniidukit umber voi tombate seda enda suunas
Masinaga üle takistuste liikumine on keelatud (nt oksad, pujuured)

Eemaldage niidetud rohi alles siis, kui mootor on seisatud
Lulitage mootor/loiketera valja, kui uletatemurupinna, mida te niita ei soovi
Masina tostmine voi kandmine on keelatud, kui mootor veel tootab
■ Kui lisate parasjagu bensiini voi mootorioli, siis on soomine ja joomine keelatud
Vältrige bensiiniauru sissehingamist
Juhtige seadet sammukirusel
Enne kasutamist kontrollida, kas mutrid, kruid ja poldid on kindlalt kinni

Monteerimine

Järgige kaasa antud monteerimisjuhendit.

Tähelepanu!

Masinat tohib käsitseda alles siis, kui see on täielikult kokku monteeritud.

Tankimine

Enne muruniiduki kasutuselevottu tuleb seda tankida.

Hoiatus - tuleoht!

Bensiin ja oli suttivad vaga kergesti!

Järgige alati kaasa antud mootori tootja kasutusjuhendit.

Varustus

	Bensiin Mootoriõli
TÜüp bensiin /	pliiivaba vt mootori tootjänõudeid
Täitekogus vt	mootori tootjänõudeid

Ohutus

Hoiatus!

Mootori tootamine suletud ruumides on keelatud.
Mürgistusoht!

■ Hoidke bensiini ja öli vaid nende jaoks ette nähtud mahutites
■ Lisage ja eemaldage bensiini ja oli vaid jahtunud mootori korral vabas ohus
■ Bensiini voi olisamine on keelatud, kui mootori veel tootab
Paagi ületäitmine on keelatud (bensiin paisub)
Tankimise ajal on suitsetamine keelatud
Kütusepaagi korgi avamine on tootava voi kuuma mootori ajal keelatud
■ Kui paak voi selle kork on kahjustunud, tuleb see valja vahetada
Sulgege kutusepaagi kork alati tugevalt
Kui bensiin on välja voolanud:

mootori käivitamine on keelatud
vältriguesütesüsteemiga katsetamist
puhastage masin

Kui mootorioli on valja voolanud:

mootori käivitamine on keelatud
eemaldage valja voolanud mootorioli sideaine voi lapiga ning visake need korrektsalt ara
puhastage masin

Kasutatud oli puhul on keelatud:

koos prugiga ara visata
■ kanalisatsionisüsteemi, aravoolutorusse voi maapinnale valada

Soovitame via vana oli suletud mahutistaaskasutuskeskusesse voi klienditeeninduspunktli.

Bensiini lisamine

1. Keerake maha kutusepaagi kork, asetage puhtale pinnale.
2. Kasutage bensiiniga taitmiseks lehtrit.
3. Sulgege kutusepaagiava korralikult ja puhastage.

Mootoriöliga taitmine

1. Keerake maha ölipaagi kork, asetage see puhtale pinnale.
2. Kasutage öliga täitmiseks lehtrit.
3. Sulgege olipaagiava korralikult ja puhistage.

Kasutuselevott

Tähelepanu!

Kui loike- voi kinnitusosad logisevad, need on kahjustada saanud voi kulunud, siis ei tohi masinat kasutusele votta! Enne iga kasutuselevottu tuleb masin pohjalikult üle vaadata.

Kaamera*symboljargmistellehekulgedelviitab joonistele,1k4-7.

Löikekörguse reguleerimine

Tähelepanu - vigastusoht!

Löikekörgust vöib reguleerida vaid siis, kui mootor on valja lulitatud ja lõiketera on paigal.

• Seadke alati koik rattad samale loikekorgusele.

• Löikekörguse reguleerimise funktsion söltub mudelist.

Tsentraalne Iokekorguse reguleerimine (1)

1. Hoidke lõikekõrguse tsentraalse reguleerimise nuppu all (1/1).

Madalama muru jaoks vajutage tsentraalse reguleerimise kaepide alla (1/2)
Körgema muru jaoks tommake tsentraalse reguleerimise käepide üles (1/2)
Kuvatakse loikekorguse tsentraalse reguleerimise astet (1/3)

1. Vabastage nupp soovitud liokekorgusel.

Löikekörguse reguleerimine telje kaupa voitsetraalselt (2, 3)

1. Lükake lukustushoob körvale ja hoidke paigal.
2. Lükake hoob vasakule voi paremale vastavalt soovitud loikekorgusele.
3. Fikseerige hoob.
4. Liigutage hoob kokiide rataste puhul samasse positsiooni.

Uksikratta kiir- voi tsentraalne reguleerimine (4)

1. Lükake lukustushoob körvale ja hoidke paigal.
2. Lükake hoob vasakule voi paremale vastavalt soovitud loikekorgusele.
3. Fikseerige hoob.
4. Liigutage hoob kõikide rataste puhul samasse positsiooni.

Uksikratta korguse reguleerimine (C)

1. Kruvige lahti rattakruvi.
2. Asetage rattakruvi söltuvalt lõikekörgusest sobivasse avasse.
3. Kruvige rattakruvi kinni.
4. Asetage kruvi koikide rataste puhul samasse avasse.

Tsentraaltelje korguse reguleerimine (C)

1. Asetage mõlemad põidlad telgede otsa.
2. Asetage sormed niiduki korpuse alla.
3. Tömmake telg mõlema põidlaga senisest lõikekõrguse sãlgust välja.
4. Liigutage telg mõlema põidlaga soovitud lõikekõrguse sälgu juurde ja laske sellel fikseeruda.
5. Liigutage hoob kõikide rataste puhul samasse positsiooni.

Niitmine muru kogumiskastiga

Tähelepanu - vigastusoht!

Murukogumiskasti voib eemaldada voi tagasi.
asetada vaid siis, kui mootor on valja lulitud ja kui loiketera seisab.

1. Tõstke klapp üles ja riputage muru kogumiskast hoidikusse (8).

Taituvusnäidik

Täituvusnäidik on ×huvoolust tulenevalt niitmise ajal üleval (7a).

Kui muru kogumiskast on tais, on taituvusnäidik all (7b). Muru kogumiskasti tuleb tuhjendada.

Murukogumiskasti tuhjendamine

1. Tostke klapp üles.
2. Vötke muru kogumiskast hoidikust ja tõmmake välja (8).
3. Tuhjendage muru kogumiskasti.
4. Tõsta klapp üles ja riputage muru kogumiskast taas hoidikusse (8).

Niitmine ilma muru kogumiskastita

Tähelepanu!

Niita tohib vaid siis, kui muru kogumiskastita klapi vedruklamber funktsioneerib korralikult.

Klapp kinnitub vedrujoul muruniiduki korpuse kulge. Sel juhul ei visata niidetud muru tagant valja.

Multsimine koos multsimiskiluga (valikuline)

Multsimisel ei koguta niidetud muru kokku, vaid see jäab pinnale maha. Mults kaitseb maapinda kuivamise eest ning varustab seda toitainetega.

Parima tulemuse saavutate, kui niidate regulaarselt umbes 2 cm. Ainult noor muru pehme lehekattega kõduneb kiiresti.

Muru korgus enne multsimist: maks 8 cm
Muru korgus pärast multsimist: min 4 cm

Kohandage sammukiirus multsimisele vastavaks,
ärge kõndige liiga kiiresti.

Multsimiskilu rakendamine

Tähelepanu - vigastusoht!

Multsimiskilu voib sisestada voi eemaldada vaid siis, kui mootor on valja lulitatud ja kui loiketera seisab.

1. Muru kogumiskasti eemaldamine (61 8).
2. Tostke klapp üles ja sisestage väljaviskeşahti multsimiskiil (9). Riiv peab fikseeruma.

Kui multsimiskiil ei fikseeru, vioib susteem ja loiketera kahjustada saada.

Eemaldage multšimiskilil

1. Tõstke klapp üles.
2. Vabastage multšimiskilu riv ( 10/1).
3. Tömmake multsimiskilvalja (10/2).

Niitmine külgväljaviskega (valikuline)

Tähelepanu - vigastusoht!

Külgvaljaviskesüsteemi vöib eemaldada vöi tagasi asetada vaid siis, kui mootor on välja lilitatud ja kui lõiketera seisab.

Külgvaljaviskesüsteemi sisestamine

1. Eemaldage muru kogumiskast ja sisestag multsimiskil.
2. Tostke külgvaljaviskesüsteemi kate üles ja hoidkeseda kinni (11/1).
3. Sisestage külgväljaviskekanal ( 11/2).
4. Sulgege kate aeglaselt.

Kate kaitseb külgväljaviskekanalit valjakukkumise eest.

Eemaldage külgväljaviskesüsteem

1. Tõstke külgvaljaviskesüsteemi kate üles ja hoidkeseda kinni (11/1).
2. Eemaldage külgväljaviskesüsteem ja sulgege kate (11/2).

Käepideme kohandamine (valikuline)

Nupuga reguleerimine

1. Hoidke mõlemat nuppu põhikäepidemel all ja seadke sisse soovitud asend (12/1).
2. Vabastage nupud, et pohikäepide fikseeruks.

Klambrisüsteem

1. Hoidke tala kinni ja vabastage molemad klambrid (12/2).
2. Viige tala soovitud asendisse.
3. Sulgege klambrid.

Mootori käivitamine

Tähelepanu - mürgistusoht!

Mootori tootamine suletud ruumides on keelatud.

Tähelepanu - vigastusoht!

Masina kallutamine käivitaminisel on keelatud.

• Käivitage mootor vaid siis, kui lõiketera on monteeritud (lõiketera tsentrifugaalmass)
• Töösooja mootori käivitamisel on ðhuklapi vöi ujutusnupu kasutamine KEELATUD
  Regulaatori seadistusi ei tohi mootoril muuta

Masina käivitamine on keelatud, kui valjaviskekanal pole ühe jargneva osaga kaetud:

muru kogumiskast
klapp
multsimiskill

Käivitage käivitusluliti ettevaatlikult ja vastavalt tootja juhistele
Jalgige, et teie jalad on Iokemasinast kullalt kaugel
Käivitage masin madalama muru peal

Asendinäidud masinal:

Öhuklapp* Sisse Välja
Masina kaugjuhtimine* Start Stopp
Masina kaugjuhtimine koos öhuklapiga*
Vario-ajam* Kiire Aeglane
Tera juhtkang* Sisse Välja

• vastavalt mudelile

Manuaalne käivitamine

ilma masina kaugjuhtimiseta, koos ohuklapiga

Ohuklapp

Sisse

ja

1. Seadke ohuklapp asendisse 1 (13/1).
2. Viige turvakaepide pohikaepideme vastu ja hoidkeseda kinni (17)-turvakaepide ei fikseeru.
3. Tömmake käivitusnöör hoagsalt valja ja seejärel laske sel end aeglaselt tagasi kerida (18).
4. Pārast mootori eelseojoendust seadke (ca. 15-20 sekundit) āhuklapp asendisse 2 (13/2).

kaugjuhtimiseta masin, ujutusnupuga (16)

1. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (16). Kui temperatuur on alla 10^ , siis vajutada ujutusnuppu 5x.
2. Viige turvakaepide pohikaepideme vastu ja hoidasa seda kinni 17)-turvakaepide ei fikseeru.
3. Tömmake käivitusnöör hoagsalt valja ja seejärel laske sel end aeglaselt tagasi kerida (18).

1. Viige turvakaepide pohikaepideme vastu ja hoidkeseda kinni (17)-turvakaepide ei fikseeru.
2. Tömmake käivitusnöör hoagsalt valja ja seejärel laske sel end aeglaselt tagasi kerida (18).

kaugjuhtimisega masin, koos ohuklapiga

Masina

kauguhtimine

koos ohuklapiga

1. Seadke kiirendushoob asendisse

1. Viige turvakaepide pohikaepideme vastu ja hoidkeseda kinni (17)-turvakaepide ei fikseeru.
2. Tömmake käivitusnöör hoagsalt valja ja seejärel laske sel end aeglaselt tagasi kerida (18).
3. Pärast mootori eelseoojendust seadke (ca. 15-20 sekundit) kiirendushoob ja vahelisse asendisse 14/2).

kaugjuhtimisega masin, ilma ujutusnupu/ohuklapita

Masina

kaugjuhtimine

Start

Stopp

1. Seadke kiirendushoob asendisse

1. Viige turvakaepide pohikäepideme vastu ja hoidkeseda kinni (17)-turvakaepide ei fikseeru.
2. Tömmake käivitusnöör hoagsalt valja ja seejärel laske sel end aeglaselt tagasi kerida (18).
3. Pärast mootori eelseoojendust seadke (ca. 15-20 sekundit) kiirendushoob ja vahelisse asendisse (20).

kaugjuhtimisega masin, ujutusnupuga (16)

Masina kaugjuhtimine

Start Stopp

1. Seadke kiirendushoob asendisse 20(4).
2. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (16). Kui temperatuur on alla 10^ , siis vajutada ujutusnuppu 5x.
3. Viige turvakaepide pohikaepideme vastu ja hoidkeseda kinni (17)-turvakaepide ei fikseeru.
4. Tömmake käivitusnöör hoagsalt valja ja seejärel laske sel end aeglaselt tagasi kerida (18).
5. Niipea kui mootor tootab, seadke kiirendushoob soovitud moitori poorete arvu saavutamiseks ja vahelisse asendisse (20).

Elektriline käivitus (valikuline)

Elektriline käivitus koos ujutsnupuga (6)

1. Seadke kirendushoob asendisse „START" (15/1).
2. Vajutage ujutusnuppu 3x umbes 2-sekundilise intervalliga (16). Kui temperatuur on alla 10^ , siis vajutada ujutusnuppu 5x.
3. Viige turvakaepide pohikaepideme vastu ja hoidke seda kinni 17)-turvakaepide ei fikseeru.
4. Keerake süutevötit süütelukus paremale lopuni valja (19).
5. Niipea kui mootor toötab, laske Süütevöti lahti (liigub tagasi asendisse „0").
6. Seadke kiirendushoob vastavalt mootori soovitud pörete arvu saavutamiseks ja vahelisse asendisse (15/2).

Elektriline käivitus ilma ujutsnupu/ohuklapita (15)

1. Seadke kiirendushoob asendisse "START" (15/1).
2. Viige turvakaepide pohikaepideme vastu ja hoidkeseda kinni (17)-turvakaepide ei fikseeru.
3. Keerake süütevötit süütelukus paremale lopuni valja (19).
4. Niipea kui mootor toötab, laske Süütevöti lahti (liigub tagasi asendisse „0").
5. Seadke kiirendushoob vastavalt mootori soovitud pörete arvu saavutamiseks ja vahelisse asendisse (15/2).

Tera juhtkang (valikuline)

Tera juhtkang

Sisse

Valja

Tera juhtkangiga saab lokietera lahti ja kinni pokata samal ajal kui mootor tootab.

1. Liigutage turvakaepide pohikäepideme vastu ja hoidke seda kinni (17) - Turvakaepide ei fikseeru.
2. Lükake pōkkamishoob alusest eemale ( 21/1) - Lōiketera pōkatakse kinni.

Löiketera lahti põkkamine.

1. Vabastage turvakaepide ( 25).

2. Lõiketera põkatakse lahti.

3. Pökkamishoob liigub tagasi algasendisse (21/2).

Mootori valjalulamine

Tera juhtkangita masin

1. Asetage kiirendushoob asendisse

1. Vabastage turvakaepide ( 25).

2. Mootor lulitub valja.

Tähelepanu - raskete lõikevigastuste oht!

Mootor vobievel parast valjalulitamist edasi joosta.Parast valjalulitamist tuleb veenduda, et mootor on peatunud.

Peaulekanne (valikuline) (2)

Tähelepanu!

Lülitage ülekanne sisse vaid toötava mootori korral.

Peaulekande sisselulitamine

1. Viige ülekande sisselülituskäepide peatala vastu ja hoidke seda kinni (22) - ülekande sisselülituskäepide ei fikseeru.

2. Peaulekanne lulitub sisse.

1. Vabastage ülekande sisselulituskäepide ( 24).

2. Peaulekanne lülitatakse välja.

Vario-ajam (Speed Control) (valikuline)

Vario-ajam

Kiire

Aeglane

Vario-ajamiga saab muruniiduki soidukiirust astmeliselt muuta.

Tähelepanu!

Aktiveerige hoob vaid tootava mootori korral.

Aktiveerimine ilma mootori ülekandeta voib ajami mehanismi kahjustada.

Körgema kiiruse jaoks tommake hooba(23) suunas (3/2)
Madalama kiiruse jaoks tommake hoob (23) suunas (3/1)

Kohandage sōidukirust alati vastavalt pinna- ja murutingimustele.

Hooldus

Tähelepanu - vigastusoht!

• Enne mis tahes hooldustoid tuleb mootor valja lilitada ning sutekuunal valja tommata.
• Mootor vöib veel pärast valjalulitamist edasi joosta. Pärast valjalulitamist tuleb veenduda, et mootor on peatunud.
• Kandke alati tookindaid, kui hooldate likkeseadme!

Kontrollige muru kogumisseadet regulaarselt, et see funktsioneeriks ja pole kulunud
Puhastage masinat pārast iga kasutuskorda
Masina pritsimine veega on keelatud Sisseimbuv vesi voib pohjustada rikkeid (süteseade, karboraator)
Kontrollige lõiketera regulaarselt kahjustuste eest
■ Asendage vigane mürasummuti alati valja

Niiduki kallutamine

Vastavalt mootori tootjale peab:

karburaator/ohuifilter olema ulespoole suunatud 26
süutekuunal olemä ülespoole suunatu (27)

Järgige mootori tootja kasutusjuhendit!

Löiketera teritamine / väljavahetamine

Nuri voi kahjustunud loiketera voib teritada / uuendada lasta ainult klienditeeninduses voi volitatud kvalifitseritud personali poolt
Nuri Ioketera tuleb tasakaalustada

Tähelepanu!

Tasakaalustamata tera pöhjustab tugevaid vibratsioone ja vöib kahjustada muruniidukit.

Käivitusaku laadimine (valikuline)

Käivitusaku ei nōua hooldust ja see laeb end tavaliselt niidukis toötades.

Eriolukordades peab kasutaja akut ise laadima:

Enne niiduki esmakordset kasutuselevottu
Aku tuhjendamine enne talvepuhkust voi pikemat seismist (>6 kuud)

Laadimine:

1. Vötke akulaadija aku kastist.
2. Eemaldage akukaabel mootorikaabli kuljest (28).
3. Ühendage akukaabel akulaadija kaabliga (29).
4. Ühendage akulaadija vooluvörguga.
   Vooluvörgu pinge peab akulaadija vörgupingele
   vastama.

Laadimisaeg on ca. 36 tundi.

Kasutada vōib ainult kaasa antid originaalset akulaadjat.

Tähelepanu!

• Käivitusakut vöib laadida vaid kuivas, hösti ventileeritud ruumis.
• Muruniiduki kasutamine laadimise ajal on keelatud.

Mootori hooldus

Mootorioli vahetamine

1. Oli kogumiseks asetage valmist sobiv mahuti.
2. Laske öll iäbi öli täiteava täielikult valja joosta voi pumbake valja.

Visake kasutatud mootorioli keskkonnasobralikult
ara!

Soovitame via vana oli suletud mahutis taaskasutuskeskusesse voik lienditeeninduspunktli.

Vana oli ei tohi

koos prugiga ara visata
- valada kanalisatsiooni või aravoolutorusse
- maapinnale valada

Ohuftri vahetamine

Järgige moortori tootja nõudeid.

Suutekuünla vahetamine

Järgige moortori tootja nõudeid.

Peaulekanne (valikuline)

Uhendage koriitrossiga

Kui tootava mootori ajal ei ole voimalik peaulekannet enam sisse- voi valja lulitada, tuleb antud koritrossi jareleanda.

Tähelepanu!

Koritrossi voib liigutada vaid siis, kui mootor on valja lilitatud.

1. Seadke köritrossi reguleeritav osa noole suunas (30).
2. Seadistuse kontrollimiseks käivitage mootor ja lülitage sisse peaulekanne.
3. Kui peaulekanne ikka veel ei tota, tuleb muruniiduk klienditeenindusse voi volitatud kvalitseeritud personali juurde viia.

Peaulekanne on hooldusvaba.

Hoidmine

Tähelepanu - plahvatusoht!

Masinat ei tohi avatud leegi voi kuumaallika juures hoida.

Laske mootoril jahtuda
■ Ruumi säästvaks hoidmiseks tuleb pöhikäepideme üles tõsta (31, 32)
Hoidke seade kuivas kohas jaiste ning mittekompitetse isikute kaeulatusest valja
Käivitusaku hoidmine kulma eest kaitstuna
Käivitusakut tuleb aeg-ajalt uuesti laadida
Tuhjendage kutusepaaki
Tommake sutekuunal valja

Remont

Parandustöid vöib teha vaid klienditeenindus vöi volitatud kvalitseeritud personal.

Jäätmete körvaldamine

Kulunud seadme, patareide voi akude araviskamine majapidamisprugiga on keelatud!

Pakend, seade ja lisatarvikud on valmistatud taaskasutatavast materjalist ja need tuleb sellele vastavalt ara visata.

Abirikete korral

Tähelepanu!

Tera ja mootori vollie te tohi omavahel joondada.

Rike Lahendus
Mootor ei hakka tõole · Lisage	bensiini · Seadke kiirendushoob asendisse „Start“ · Lülitage sisse öhuklapp · Viige mootori lūlituskäepide peatala vastu · Kontrollige Süütekūünlaid, vajadusel vahetage ∀lja · Puhastage öhufiltrit · Pöörake niiduki tera vabalt · Laadige käivitusakut · Käivitage niidetud pinnal
Mootori võimsus langeb · Reguleerige lõikekõrgust	· Teritage/uuendage niiduki tera · Puhastage väljaviskekanalit/korpuset · Puhastage öhufiltrit · Vähendage tõksiirust
Ebaühtlane lõikus · Teritage/uuendage niiduki tera	· Reguleerige lõikekõrgust
Muru kogumiskast ei täitu kūllaldaselt	· Reguleerige lõikekõrgust · Laske murul kuivada · Teritage /uuendage niiduki tera · Puhastage muru kogumiskasti vore · Puhastage väljaviskekanalit/korpust
Peaulekanne ei tõöta · Andke	köritrossist järele · Vigane kilrihm · Võtke ühendust klenditeeninduse-tökojaga · Eemaldage mustus peaulekandelt, hammasrihmalt ja ajamilt · Määrige põördnukkidega vabakäigusidurit (tasshammasratas veetaval võllil) määrdega
Rattad ei tõöta, kui ajam on sisselūlitatud	· Kinnitage rattakruvid tugevamalt · Vigane rattarumm · Vigane kilrihm · Võtke ühendust klenditeeninduse tõkojaga
Masin vibreerib ebatavaliselt tugevalt	· Kontrollige niiduki tera

Rikete korral, mida pole selles tabelis voi mida te isekorvaldada ei saa, porduge meie volitatud klienditeeninduse poole.

Alati on oluline, et kontrolli viib lavi kvalifitseritud personal, kui:

söitsite takistuse otsa
mooter seiskus ootamatultl
ajami on kahjustatud
■ kilirhma on vigane
tera on pain Dunud
mootori voll on painundunud

EÜ vastavusdeklaratssoon

vt monteerimisjuhendit

Garantii

Mis tahes materjali- voi tootmisvead seadmel korvaldame enne seadusega paika pandud garantii aegumistähtaega, kas parandades voi asendades lisatarvikud. Aegumistähtaeg soltub selle riigi seadustest, kust on seade ostetud.

Garantii kehtib vaid järgnevatel juhtudel: Garantii kaotab kehtivuse järgnevatel juhtudel:

■ Asjakohane seadme käsitsemine
■ Kasutusjuhendi jargimine
Originaalvaruosade kasutamine

Seadme paradigmatised
Seadmetehniline muutmine
Mittersihtotstarbeline kasutamine (nt toostuslik voi kommunaalne kasutus)

Garantii ei kehti jargnevatel juhtudel:

Laki kahjustus, mis tekib seadme tavadarasel kasutamisel
■ Kulunud osad, mis on varuosade kaardil margitud raamiga XXXXX (X)

Polemismootor - selle jaoks kehtivad eraldi garantitiingimused vastava mootori tootja poolt

Kui probleem vastab garantiitingimustele, poorduge garantiilehe ja ostutsekiga vahendaja voi lahima volitatud klienditeeninduse poole. Selle garantii alusel ei saa muuja muuta oiguslikke nouideid rikete kohta, mis on ostja esitanud.

Par so rokasgramatu
