BRUKSANVISNING R85.1 Li AL-KO

Innehållsförteckning 1 Allmänna säkerhetsanvisningar för eldriv- na maskiner/redskap ............................... 176

1.1 Säkerhet på arbetsplatsen ................. 176

1.4 Användning och behandling av en

eldriven maskin/ett eldrivet redskap... 177

1.5 Användning och behandling av en

2.2 Teckenförklaring och signalord .......... 178

3.2 Förutsebar felanvändning ..................178

3.3 Resterande risker............................... 178

3.4 Säkerhets- och skyddsanordningar.... 179

4.1 Säkerhetsanvisningar för åkgräsklip-

5.1 Packa upp åkgräsklippare (13, 14) ....184

5.2 Ta bort mulchinginsats (15)................ 184

5.3 Hänga in och ta bort uppsamlare (16,

5.6 Kontroll av säkerhets- och skyddsan-

ordningar ............................................185

5.6.1 Kontrollera klippanordningens

6.1 Ställa in förarsits (22)..........................186

6.4 Starta och stoppa åkgräsklippare .......186

6.5 Starta och stänga av klippaggregat ....186

6.6 Ställa in klipphöjd................................186

6.7 Köra med konstant hastighet..............186

6.10 Tända och släcka strålkastare............187

7 Arbetsbeteende och arbetsteknik..............187

8 Underhåll och skötsel................................187

8.1 Underhållsplan....................................187

8.2 Rengöra åkgräsklipparen ...................188

8.2.1 Ta bort och rengöra uppsamlare..188

8.2.2 Rengöra hus och manöverdon.....188

9.2 Gör ett självtest...................................191

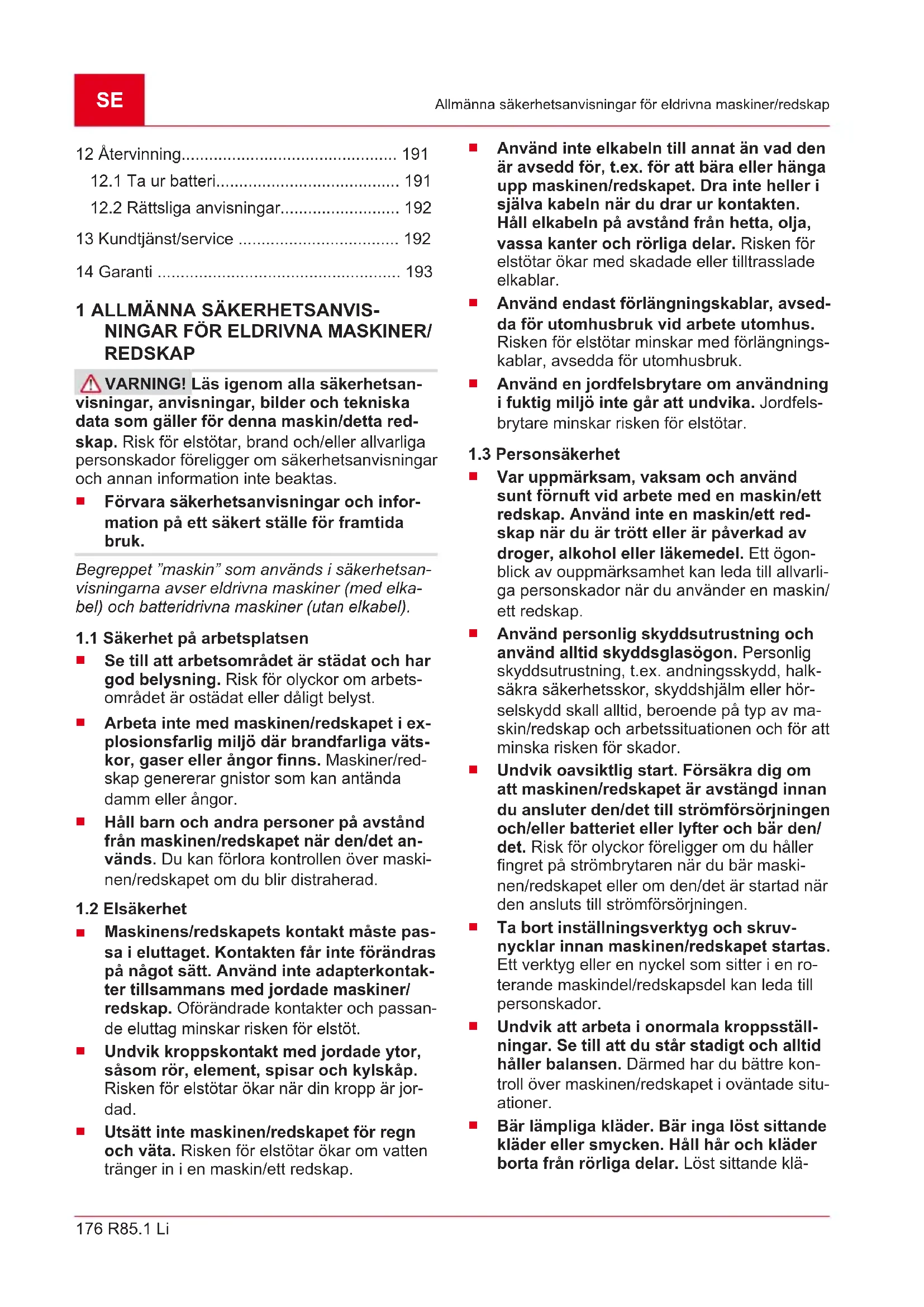

REDSKAP VARNING! Läs igenom alla säkerhetsan- visningar, anvisningar, bilder och tekniska data som gäller för denna maskin/detta red- skap. Risk för elstötar, brand och/eller allvarliga personskador föreligger om säkerhetsanvisningar och annan information inte beaktas.

Förvara säkerhetsanvisningar och infor- mation på ett säkert ställe för framtida bruk. Begreppet ”maskin” som används i säkerhetsan- visningarna avser eldrivna maskiner (med elka- bel) och batteridrivna maskiner (utan elkabel).

1.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbets- området är ostädat eller dåligt belyst.

Arbeta inte med maskinen/redskapet i ex- plosionsfarlig miljö där brandfarliga väts- kor, gaser eller ångor finns. Maskiner/red- skap genererar gnistor som kan antända damm eller ångor.

Håll barn och andra personer på avstånd från maskinen/redskapet när den/det an- vänds. Du kan förlora kontrollen över maski- nen/redskapet om du blir distraherad.

Maskinens/redskapets kontakt måste pas- sa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontak- ter tillsammans med jordade maskiner/ redskap. Oförändrade kontakter och passan- de eluttag minskar risken för elstöt.

Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jor- dad.

Utsätt inte maskinen/redskapet för regn och väta. Risken för elstötar ökar om vatten tränger in i en maskin/ett redskap.

Använd inte elkabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp maskinen/redskapet. Dra inte heller i själva kabeln när du drar ur kontakten. Håll elkabeln på avstånd från hetta, olja, vassa kanter och rörliga delar. Risken för elstötar ökar med skadade eller tilltrasslade elkablar.

Använd endast förlängningskablar, avsed- da för utomhusbruk vid arbete utomhus. Risken för elstötar minskar med förlängnings- kablar, avsedda för utomhusbruk.

Använd en jordfelsbrytare om användning i fuktig miljö inte går att undvika. Jordfels- brytare minskar risken för elstötar.

Var uppmärksam, vaksam och använd sunt förnuft vid arbete med en maskin/ett redskap. Använd inte en maskin/ett red- skap när du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögon- blick av ouppmärksamhet kan leda till allvarli- ga personskador när du använder en maskin/ ett redskap.

Använd personlig skyddsutrustning och använd alltid skyddsglasögon. Personlig skyddsutrustning, t.ex. andningsskydd, halk- säkra säkerhetsskor, skyddshjälm eller hör- selskydd skall alltid, beroende på typ av ma- skin/redskap och arbetssituationen och för att minska risken för skador.

Undvik oavsiktlig start. Försäkra dig om att maskinen/redskapet är avstängd innan du ansluter den/det till strömförsörjningen och/eller batteriet eller lyfter och bär den/ det. Risk för olyckor föreligger om du håller fingret på strömbrytaren när du bär maski- nen/redskapet eller om den/det är startad när den ansluts till strömförsörjningen.

Ta bort inställningsverktyg och skruv- nycklar innan maskinen/redskapet startas. Ett verktyg eller en nyckel som sitter i en ro- terande maskindel/redskapsdel kan leda till personskador.

Undvik att arbeta i onormala kroppsställ- ningar. Se till att du står stadigt och alltid håller balansen. Därmed har du bättre kon- troll över maskinen/redskapet i oväntade situ- ationer.

Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande klä-493389_b 177 Allmänna säkerhetsanvisningar för eldrivna maskiner/redskap der, smycken eller långt hår kan fastna i de rörliga delarna.

Om dammuppsugnings- och andra upp- samlingsanordningar kan monteras, skall dessa anslutas och användas på föreskri- vet sätt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.

Invagga dig inte i falsk säkerhet. Missakta inte gällande säkerhetsregler för maski- nen/redskapet även om du efter längre tids användning känner till hur den/det skall användas. Oaktsamt agerande kan in- om bråkdelar av en sekund leda till allvarliga personskador.

1.4 Användning och behandling av en

Överbelasta inte maskinen/redskapet. An- vänd en maskin/ett redskap som är av- sedd för det arbete du utför. Du arbetar bättre och säkrare med en passande maskin/ ett passande redskap inom det angivna ar- betsområdet.

Använd inte maskiner/redskap med defek- ta strömbrytare. En maskin/ett redskap som inte längre kan startas eller stängas av är far- ligt och måste repareras.

Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, by- ter insatsverktygsdelar eller lägger undan maskinen/redskapet. Dessa försiktighetsåt- gärder förhindrar att maskinen/redskapet startar oavsiktligt.

Förvara oanvända maskiner/redskap utom räckhåll för barn. Låt inte personer utan kunskaper eller inte har läst dessa anvis- ningar använda maskinen/redskapet. Ma- skiner/redskap är farliga om de används av oerfarna personer.

Var noga med underhållet av maskiner/ redskap och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera även att inga andra delar är skadade och påverkar maskinens/ redskapets funktion. Lämna in maskinen/ redskapet för reparation av skadade delar innan den/det används. Många olyckor or- sakas av dåligt underhållna maskiner/red- skap.

Se till att skär/klippverktyg är vassa och rena. Ordentligt skötta skär/klippverktyg med vassa kanter fastnar inte lika lätt och är lätt- are att manövrera.

Använd maskin/redskap, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Farliga situationer kan uppstå om maskinen/redskap används till andra syf- ten än avsedd användning.

Håll handtagen torra, rena och fria från ol- ja och fett. Maskinen/redskapet kan inte hål- las under kontroll i oförutsedda situationer om handtagen är halkiga.

1.5 Användning och behandling av en

Ladda endast batterierna i laddare, rekom- menderad av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.

Använd endast batterier, avsedda för ma- skinen/redskapet. Risk för personskador fö- religger om andra batterier används.

Förvara oanvända batterier används på tillräckligt avstånd från gem, mynt, nyck- lar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbrygg- ning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till bränn- skador eller brand.

Vätska kan läcka ut ur batteriet vid felak- tig användning. Undvik kontakt. Skölj med vatten vid eventuell kontakt. Uppsök läka- re om vätskan har kommit in i ögonen. Läckande batterivätska kan leda till hudirrita- tioner eller brännskador.

Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.

Utsätt inte batteriet för eld eller höga tem- peraturer. Eld eller temperaturer över 130°C kan orsaka explosioner.

Följ alla anvisningar för laddning. Ladda aldrig batteriet eller det batteridrivna ma- skinen/redskapet utanför angivet tempera- turområde i bruksanvisningen. En felaktig laddning eller laddning utanför tillåtet tempe- raturområde kan förstöra batteriet och öka risken för brand.

Låt endast behörig personal reparera ma- skinen/redskapet och endast använda ori- ginalreservdelar. Det säkerställer maski- nens/redskapets säkerhet.SE 178 R85.1 Li Om denna bruksanvisning

Underhåll aldrig skadade batterier. Batte- rierna får endast underhållas av tillverkaren eller behörig kundtjänst.

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen/redskapet.

Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

Åkgräsklippare levereras i olika utrustnings- varianter. Observera att bilder kan avvika nå- got från originalet. Vänd dig till en fackverk- stad eller tillverkaren om du får några svårig- heter med att förstå beskrivningarna.

2.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfalls- hantering i denna instruktionsbok!

2.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall el- ler svåra personskador. VARNING! Anger en potentiellt farlig situa- tion, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig si- tuation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte und- viks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 3 PRODUKTBESKRIVNING

3.1 Avsedd användning

Åkgräsklipparen är avsedd för klippning i privata hus- och hobbyträdgårdar med max 12° (21%) lutning. Övrig användning, t.ex. mulching är tillå- ten endast om originaltillbehör används och de maximala belastningsvärdena iakttas. Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på använda- ren eller tredje part avvisas av tillverkaren.

3.2 Förutsebar felanvändning

Åkgräsklipparen är inte avsedd för yrkesmässig användning i allmänna parker, på idrottsplatser eller inom jord- och skogsbruk. VARNING! Faror genom överbelastning av åkgräsklipparen! Var noggrann med att inte överskrida tillåtna stigningar/lutningar. Ett över- skridande kan överutnyttja åkgräsklipparens bromseffekt och leda till farliga situationer! ANMÄRKNING Tänk på att åkgräsklipparen inte har något godkännande för vägtrafik och där- för inte får framföras på allmän väg!

3.3 Resterande risker

Även vid korrekt användning av maskinen finns det alltid kvarvarande risker som inte helt kan eli- mineras. Beroende på hur maskinen används kan man av dess typ och konstruktion förutse föl- jande risker:

Avskuret gräs, jord och småsten slungas iväg.

Inandning av klippningspartiklar om man inte bär andningsskydd.

Skärskador vid beröring av roterande skärk- niv.493389_b 179 Produktbeskrivning

3.4 Säkerhets- och skyddsanordningar

VARNING! Fara p.g.a. borttagna eller ma- nipulerade skyddsanordningar! All slags drift med borttagna eller manipulerade skyddsanord- ningar är förbjuden. Defekta skyddsanordningar måste omgående repareras eller bytas ut! Angivna säkerhets- och skyddsanordningar är beståndsdelar i säkerhetskonceptet för att förhin- dra risker för användaren. Detta säkerhetskon- cept medför att åkgräsklipparen endast kan star- tas genom att vrida om säkerhetsnyckeln och un- der följande villkor:

Klippaggregatet är avstängd.

Användaren sitter i förarsitsen.

Körlägesbrytaren är inställd på N (neutral). Nyckelbrytare Åkgräsklipparen kan inte startas om säkerhets- nyckeln inte sitter i nyckelbrytaren och har vrids till grönt (ON-läge) (se Kapitel 3.8 "Manöverdon (02 – 12)", sida181). Kontaktbrytare klippaggregat Klippaggregatets kontaktbrytare säkerställer att åkgräsklipparen endast kan startas med avstängt klippaggregat (se Kapitel 5.6.1 "Kontrollera klip- panordningens kontaktbrytare", sida185). Kontaktbrytare sits Sitsens kontaktbrytare säkerställer att det inte går att starta åkgräsklipparen och att motorerna för drivningen och för klippaggregatet stänger av så fort förarsitsen är tom (se Kapitel 5.6.2 "Kontroll- era sitsens kontaktbrytare", sida185). Detta säkerhetskoncept kompletteras med be- skrivet beteende för klippaggregatets motorer en- ligt följande avsnitt Kontaktbrytare uppsamlare. Kontaktbrytare uppsamlare Uppsamlarens kontaktbrytare säkerställer:

att klippaggregatets motorer inte kan starta när uppsamlaren inte är korrekt inhängd.

att klippaggregatets motorer stänger av när uppsamlaren inte är korrekt inhängd och klippaggregatet startar. Kontrollera kontaktbrytare: se Kapitel 5.6.3 "Kont- rollera uppsamlarens kontaktbrytare", sida185. Klippsystemets hus Klippsystemets hus förhindrar kontakt med klipp- knivar och utslungande föremål t.ex stenar (se Kapitel 5.6.4 "Kontrollera klippsystemet visuellt", sida186).

3.5 Symboler på maskinen

3.5.1 Säkerhetsmärkning

Symbol Betydelse Annan fara. Var särskilt försiktig vid hantering! Risk för personskador av föremål som slungas ut! Håll undan obehöriga personer, särskilt barn och husdjur, från ar- betsområdet under klippningen. Läs igenom bruksanvisningen fö- re användning! Vänta tills klippaggregatet står helt stilla innan beröring. Klippag- gregatet fortsätter att gå efter av- stängningen och kan förorsaka allvarliga personskador. Risk för elstötar vid beröring av spänningsförande delar! Håll el- kablar borta från klippaggregatet eller övriga rörliga maskindelar/ redskapsdelar. Håll händer och fötter på avstånd från klippknivarna! Stäng av maskinen/redskapet och dra ur säkerhetsnyckeln inn- an underhåll- och reparationsar- beten påbörjas! Använd inte maskinen/redskapet vid regn eller på våt gräsmatta! Förvara inte maskinen/redskapet utomhus!SE 180 R85.1 Li Produktbeskrivning Symbol Betydelse Spruta inte vatten på maskinen/ redskapet! Transportera inga passagerare! Kör inte i sluttningar med mer än 12° (21%) lutning! Spruta inte av åkgräsklipparen och klippaggregatet med träd- gårdsslang eller högtryckstvätt! Använd ögon- och hörselskydd! Symbol Betydelse Stoppa maskinen/ redskapet omedel- bart när en annan person befinner sig i närheten! Var särskilt försiktig vid bakåtkörning! Håll händer och fötter på avstånd från klippaggrega- tet!

Symbol Betydelse Risk för kollision vid bakåtklipp- ning! Var särskilt uppmärksam på bakomliggande omgivning! Symbol Betydelse Rikta uppsamlaren exakt när den hängs in! Körpedal Bromspedal Låsspak för bromspedal Laddningsuttag Vrid fast laddningskontakten medsols efter anslutning.

3.6 Leveransomfattning

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

Åkgräsklippare med uppsamlare

Mulchinginsats i åkgräsklippare

Laddare med laddningskabel och 2 elkablar (EU, UK)

3.7 Produktöversikt (01)

Pos. Komponent 1 Framhjul, styrda 2 Stötfångare 3 Strålkastare 4 Bromspedal 5 Låsspak för bromspedal 6 Körpedal493389_b 181 Produktbeskrivning Pos. Komponent 7 Ratt 8 Inställningsspak för klipphöjd 9 Manöverpanel 10 Förarsits 11 Främre bärhandtag uppsamlare 12 Bakre bärhandtag uppsamlare 13 Teleskopspak uppsamlare 14 Uppsamlare 15 Bakhjul, drivna 16 Klippsystem 17 Mulchinginsats 18 Laddningsuttag 19 Laddare med laddningskabel och 2 elka- blar (EU, UK)

3.8 Manöverdon (02 – 12)

Manöverpanel (02) Pos. Manöverdon 1 Tryck/dragbrytare för klippaggregat 2 Knapp RMO (se nedan) 3 Knapp LED (se nedan) 4 Knapp CCS (se nedan) 5 Körlägesbrytare 6 Central statusindikering 7 Nyckelbrytare Tryck/dragbrytare för klippaggregat (03) Pos. Beskrivning 1 Tryck/dragbrytare för klippaggregat a Tryck ner brytaren: Stäng av klippaggre- gatet. b Dra upp brytaren: Starta klippaggrega- tet. Knapp RMO, LED, CCS (04) Pos. Beskrivning 2 RMO: Starta/stänga av bakåtklippning (RMO: Reverse Mowing Mode). 3 LED: Tända/släcka strålkastare (LED: Light-Emitting Diode). 4 CCS: Aktivera konstant hastighet (CCS: Cruise Control System). Körlägesbrytare (05) Pos. Beskrivning 1 Körlägesbrytare 2 LED: Lyser när körläge F är aktiverat. 3 Körläge F: Köra framåt (F: Forward). 4 Körläge N: Åkgräsklippare står stilla (N: Neutral). 5 Körläge R: Köra bakåt (R: Reverse). Central statusindikering (06) Alla fyra driftsindikeringar (06/1 till 06/4) lyser när åkgräsklipparen är körklar. Pos. Indikering lyser lyser inte 1 Låsspak för bromspedal Bromspe- dal olåst Bromspedal låst 2 Klippaggre- gatet Klippaggre- gatet är av- stängd. Klippaggre- gatet är på- slaget. 3 Uppsamlare Uppsamla- re stängd Uppsamlare tippad eller inte korrekt inhängd. 4 Nivåindike- ring Uppsamla- re tom Uppsamlare full Pos. Indikering 5 Varvtal vänster klippaggregatmotor i [1/ min] 6 Laddningsindikering för batteri 7 Körläge F, N eller R (se ovan) 8 Åkgräsklipparens totala driftstid i [h] 9 Varvtal höger klippaggregatmotor i [1/ min]SE 182 R85.1 Li Säkerhetsanvisningar Nyckelbrytare (07) Pos. Beskrivning 1 Säkerhetsnyckel 2 Nyckelbrytare 3 Röd (OFF-läge): Strömmen är inaktive- rad. 4 Grön (ON-läge): Strömmen är aktiverad. Låsspak för bromspedal (08) Pos. Beskrivning 1 Låsspak för bromspedal a Tryck uppåt: Lås bromspedal, dvs. åk- gräsklipparen står stilla. b Tryck neråt: Lossa bromspedalen. Bromspedal (09) Pos. Beskrivning 1 Bromspedal, till vänster på åkgräsklippa-

Körpedal (10) Pos. Beskrivning 1 Körpedal, till höger på åkgräsklippare Inställningsspak för klipphöjd (11) Pos. Beskrivning 1 Inställningsspak för klipphöjd a Tippa spaken åt sidan för att lossa och lossa. b Tryck spaken uppåt eller neråt för att ställa in klipphöjden (10 steg). Teleskopspak uppsamlare (12) Pos. Beskrivning 1 Teleskopspak uppsamlare a Dra ut spaken. b Tryck spaken framåt för att tömma. 4 SÄKERHETSANVISNINGAR

4.1 Säkerhetsanvisningar för

åkgräsklippare Träning

Läs igenom bruksanvisningen noggrant. Be- kanta dig med manöverdonen och korrekt an- vändning av redskapet.

Tillåt aldrig barn eller andra personer som in- te känner till bruksanvisningen att använda gräsklipparen.

Håll uppsikt över barn och ungdomar så att de inte leker med maskinen/redska- pet.

Barn får inte rengöra eller underhålla red- skapet.

Lokala bestämmelser kan föreskriva en viss minimiålder för användaren.

Klipp aldrig när personer, speciellt barn, eller djur vistas i närheten. Håll andra personer på avstånd från riskområdet.

Tänk på att användaren är ansvarig för olyck- or med andra personer eller deras egendom. Förberedande åtgärder

Bär alltid fasta skor och långbyxor och lång- byxor under drift. Använd inte maskinen/red- skapet barfota eller i lätta sandaler. Undvik löst sittande kläder eller kläder med hängan- de snören eller bälten.

Kontrollera terrängen där maskinen/redska- pet skall användas och ta bort alla föremål som kan fastna i maskinen/redskapet och slungas iväg (t.ex. stenar, leksaker, grenar, ståltråd).

Kontrollera alltid om skärknivar, fästbultar och hela klippsystemet är slitet eller skadat innan maskinen/redskapet används. Slitna el- ler skadade klippknivar får endast bytas ut satsvis för att förebygga obalans. Slitna eller skadade anvisningsskyltar måste bytas ut. Hantering

Klipp aldrig eller klipp försiktigt i svårtillgäng- lig terräng där åkgräsklipparen kan välta, t.ex. i sluttningar, i närheten av diken eller buskage, vid dammar eller närliggande av- fallsdeponier.

Klipp inte i sluttningar med lutning större än angiven lutning i Tekniska data. Klipp aldrig tvärs över sluttningen.

Var särskilt försiktig när du ändrar körriktning i sluttningen.493389_b 183 Säkerhetsanvisningar

Klipp endast i dagsljus eller vid god konst- gjord belysning.

Arbeta inte med maskinen i dåligt väder, spe- ciellt regn eller ett hotande åskväder. Åsk- skydd saknas!

Använd aldrig maskinen/redskapet med ska- dade skyddsanordningar eller skyddsgaller eller utan monterade skyddsanordningar, t.ex. stötplåtar och/eller uppsamlare. Skada- de skyddsanordningar och -kåpor skall bytas ut, skyddsanordningar och -kåpor som sak- nas skall monteras korrekt.

Sätt aldrig händer eller fötter vid eller under roterande delar.

Transportera inte passagerare på maskinen/ redskapet.

Undvik – om möjligt – att använda maskinen/ redskapet i vått gräs. Vått gräs blir klumpar och kan blockera klippaggregatet och utkast- kanalen.

Stäng av klippaggregatet och höj det till maxi- malt läge för att undvika skador vid körning över steniga eller ojämna områden som inte skall klippas.

Aktivera parkeringsbromsen innan du lämnar och parkerar åkgräsklipparen för att förhindra att den rullar iväg.

Stäng av åkgräsklipparen och dra ur säker- hetsnyckeln. Försäkra dig om att alla roteran- de delar har stannat helt:

varje gång du lämnar åkgräsklipparen,

innan du kontrollerar, rengör eller utför arbete,

om kollision med ett främmande föremål har förekommit. Kontrollera om det finns skador på åkgräsklipparen och genomför vid behov nödvändiga reparationer innan du startar och arbetar med åkgräsklippa- ren igen.

En omedelbar kontroll krävs om åkgräsklip- paren börjar vibrera ovanligt starkt:

Genomför nödvändiga reparationer på skadade delar.

Se till att alla muttrar, bultar och skruvar är hårt åtdragna. Underhåll, förvaring och transport

Reparationer på maskinen/redskapet skall ut- föras av tillverkaren resp. kundtjänst.

Se till att alla muttrar, bultar och skruvar sitter ordentligt och att maskinen/redskapet är sä- kert att arbeta med.

Kontrollera uppsamlaren regelbundet vad gäller slitage eller funktionsförlust.

Byt av säkerhetskäl ut slitna eller skadade delar.

Kontrollera att rörelsen i en klippkniv resulte- rar i rotation i övriga klippknivar när en ma- skin/ett redskap har flera klippknivar.

Kontrollera att klippknivarna kan rotera, även om spänningen är inaktiverad och underhåll utförs.

Byt av säkerhetskäl ut slitna eller skadade delar. Använd endast originalreservdelar och originaltillbehör.

Åkgräsklipparen har inget godkännande för vägtrafik och får inte framföras på allmänna vägar och gator.

Denna åkgräsklippare får inte bogseras. An- vänd ett lämpligt fordon för transport på all- män väg.

Åkgräsklipparen kan förorsaka allvarliga per- sonskador genom sin egenvikt. Var speciellt försiktig när åkgräsklipparen lastas in eller av för transport i ett fordon eller en släpvagn.

4.2 Säkerhetsanvisningar till batteri

Detta avsnitt anger alla grundläggande säker- hetsanvisningar som skall följas när batteriet an- vänds. Läs dessa anvisningar!

Ladda batteriet helt och hållet innan första användning och använd alltid angiven ladda- re. Följ alltid anvisningarna i denna bruksan- visning när batteriet laddas.

Använd inte batteriet i explosions- och brand- farliga miljöer.

Utsätt inte batteriet för väta och fukt när det används i maskinen/redskapet.

Skydda batteriet från värme, olja och öppen eld så att det inte skadas och inga ångor eller batterivätska kan rinna ut. Explosionsrisk!

Öppna, demontera eller plocka inte isär bat- teriet. Risk för elstötar och kortslutning.

Ångor och batterivätska kan rinna ut vid fel- aktig användning och skadat batteri. Uppsök läkare och vädra med rikligt frisk luft. Tvätta dig noga och skölj ur ögonen omedel-SE 184 R85.1 Li Start bart om du kommit i kontakt med batte- rivätska. Uppsök därefter en läkare.

4.3 Säkerhetsanvisningar till laddare

Detta avsnitt anger alla grundläggande säker- hets- och varningsanvisningar som skall följas när laddaren används. Läs dessa anvisningar!

Använd endast laddaren ändamålsenligt, d.v.s. för att ladda angivna uppladdningsbara batterier. Ladda endast originalbatterier från AL-KO i laddaren.

Kontrollera hela laddaren och speciellt elka- beln vad gäller skador före varje användning. Använd enbart laddaren i felfritt skick.

Använd inte laddaren i explosions- och brandfarliga miljöer.

Använd endast laddaren inomhus och utsätt den inte för väta och fukt.

Täck inte över laddaren vid laddning.

Kontrollera att angiven nätspänning enligt Tekniska data är tillgänglig innan laddaren ansluts.

Använd endast elkabeln för att ansluta ladda- ren och inget annat syfte. Bär inte laddaren i elkabeln och dra inte ut stickkontakten ge- nom att dra i elkabeln.

Skydda elkabeln mot hetta, olja och vassa kanter så att den inte skadas.

Öppna inte laddaren. Risk för elstötar och kortslutning.

Låt för säkerhets skull endast behörig perso- nal reparera laddaren och använda original reservdelar.

Förvara oanvänd laddare i torrt och låst ut- rymme. Obehöriga personer och barn får inte ha tillgång till laddaren. 5 START

5.1 Packa upp åkgräsklippare (13, 14)

Åkgräsklipparen levereras, förpackad i en trälå- da. Välj en jämn och stabil yta med tillräckligt ut- rymme för att kunna hantera åkgräsklipparen och förpackningen under uppackningen. Använd lämpliga verktyg för alla arbeten. VARNING! Risk för personskador och skadat klippaggregat! Personer och åkgräsklip- parens klippaggregat kan skadas om avlastning- en från paletten sker på osakkunnigt sätt.

Lasta av åkgräsklipparen enligt följande steg.

1. Lossa locket och sidoväggarna (13/1) försik-

tig från paletten (13/2).

2. Ta bort förpackningsfolien.

3. Lyft ut uppsamlaren (13/3).

4. Lyft ut tillbehörsdelarna (13/4).

5. Ta bort förpackningsfolier.

7. Ta bort bakre transportsäkring (14/1) och

främre transportsäkringar (14/2).

8. Placera en ramp med tillräcklig bredd, halkfri

yta och tillräckligt stabilitet tätt mot paletten.

9. Ställ in klippaggregatet i övre läge (se Kapitel

6.6 "Ställa in klipphöjd", sida186).

11. Rulla av åkgräsklipparen försiktigt från palet-

ten över rampen, ta hjälp av en annan per- son.

Mulchinginsatsen är instucken i åkgräsklipparen för transporten. Den måste tas bort för att kunna använda åkgräsklipparen med uppsamlaren.

1. Ta bort fjädrarna (15/1) och (15/2).

2. Dra ut mulchinginsatsen ur utkastkanalen

(15/a) med hjälp av handtaget (15/3).

5.3 Hänga in och ta bort uppsamlare (16, 17)

1. Tippa uppsamlaren och häng in den i båda

hakarna (16/1, 16/2) på åkgräsklipparen (17/ a). Greppa uppsamlaren i främre bärhandtag (17/1) och bakre bärhandtag (17/2). Anmärkning:Uppsamlaren måste hängas i symmetriskt.

2. Tippa ner uppsamlaren (17/b) tills den ligger

mot och hakar i åkgräsklipparen.

3. Kontrollera att uppsamlaren sitter korrekt.

Ta bort uppsamlaren Ta bort uppsamlaren i omvänd ordning.

5.4 Kontrollera däcktryck (18)

Korrekt däcktryck är en viktig förutsättning för korrekt placerat klippaggregat och därmed jämnt klippt gräsmatta.493389_b 185 Start

1. Kontrollera däcktrycket med jämna mellan-

rum (se Tekniska data).

2. För lågt däcktryck: Pumpa upp däcken med

ANMÄRKNING Ladda batteriet helt och hål- let före första användning. Batteriet kan laddas i vilket laddningsstatus som helst. Ladda batteriet under 12 till 15 timmar utan av- brott vid första laddning så att det når full kapaci- tet. Omgivningstemperaturen måste ligga mellan 0 och 40°C. Laddningsindikeringen (06/6) för batteriet visas i den centrala statusindikeringen (06). OBS! Risk för kortslutning. En kortsluten öp- pen laddningskontakt kan medföra brand.

Följ beskrivet tillvägagångssätt för att starta och avsluta laddningen. Starta laddning

1. Kör fram åkgräsklipparen i närheten av ett el-

2. Vrid säkerhetsnyckeln till rött (OFF-läge).

3. Fäll upp laddningsuttagets (19/2) kåpa (19/1).

4. Anslut laddningskontakten med låsknappen

(20/1) uppåt i laddningsuttaget (20/a).

Laddningen startar. LED på laddare

LED lyser röd: Batteriet är inte fulladdat.

LED lyser grön: Batteriet är fulladdat. Avsluta laddning

1. Dra ut laddarens stickkontakt från eluttaget.

2. Skjut tillbaka låsknappen (21/1) på laddnings-

3. Vrid laddningskontakten motsols (21/b) och

5.6 Kontroll av säkerhets- och

skyddsanordningar Kontrollera säkerhets- och skyddsanordningarna före varje start av åkgräsklipparen. Genomför alla kontroller på jämnt underlag så att åkgräsklipparen inte kan rulla iväg. VARNING! Fara vid kontroll av säkerhets- anordningarna! Säkerhetsanordningarna får ba- ra kontrolleras från förarplatsen och när det inte finns några andra personer eller djup i närheten! Funktion för säkerhets- och skyddsanordningar: se Kapitel 3.4 "Säkerhets- och skyddsanordning- ar", sida179.

5.6.1 Kontrollera klippanordningens

kontaktbrytare Förutsättningar: Motorn är avstängd och parke- ringsbromsen är aktiverad.

1. Sitt i förarsitsen.

2. Dra upp tryck/dragbrytaren (03/1) för att star-

3. Ställ in körlägesbrytaren (05/1) på N.

4. Vrid om säkerhetsnyckeln (07/1) till grön

(ON-läge). ANMÄRKNING Motorerna för drivningen och klippaggregatet får inte starta!

5.6.2 Kontrollera sitsens kontaktbrytare

Förutsättningar: Motorn är avstängd och parke- ringsbromsen är aktiverad.

1. Sitt i förarsitsen.

2. Tryck ner tryck/dragbrytaren (03/1) för att

stänga av klippaggregatet.

3. Ställ in körlägesbrytaren (05/1) på N.

4. Vrid om säkerhetsnyckeln (07/1) till grön

5. Tryck på bromspedalen (09/1) och släpp den

igen för att inaktivera parkeringsbromsen.

6. Dra upp tryck/dragbrytaren (03/1) för att star-

7. Res dig upp ur sitsen men stig inte av!

ANMÄRKNING Motorerna för drivningen och klippaggregatet måste stänga av!

5.6.3 Kontrollera uppsamlarens

kontaktbrytare Förutsättningar: Motorn är avstängd och parke- ringsbromsen är aktiverad.

1. Sitt i förarsitsen.

2. Tryck ner tryck/dragbrytaren (03/1) för att

stänga av klippaggregatet.

3. Ställ in körlägesbrytaren (05/1) på N.

4. Vrid om säkerhetsnyckeln (07/1) till grön

5. Tryck på bromspedalen (09/1) och släpp den

igen för att inaktivera parkeringsbromsen.SE 186 R85.1 Li Användning

6. Dra upp tryck/dragbrytaren (03/1) för att star-

7. Lyft den tomma uppsamlaren en aning.

ANMÄRKNING Motorerna för klippaggrega- tet måste stänga av!

5.6.4 Kontrollera klippsystemet visuellt

Kontrollera om klippsystemets hus är oskadat och det inte går att komma åt klippknivarna. Upp- sök en kundtjänstverkstad vid skador. 6 ANVÄNDNING

6.1 Ställa in förarsits (22)

Förarsitsen (22/1) kan skjutas fram eller bak för att sitta mer bekvämt.

1. Tryck på låsknappen (22/2) åt vänster (22/a).

2. Skjut förarsitsen fram eller bak (22/b).

3. Släpp låsknappen och lås det nya läget.

in och ta bort uppsamlare (16, 17)", si- da184).

3. Häng in fjädern (24/1) i vänster hake (24/2).

4. Häng in fjädern (24/3) i höger hake (24/4).

5. Häng in uppsamlaren igen.

2. Tryck upp låsspaken (08/1).

3. Släpp bromspedalen.

6.4 Starta och stoppa åkgräsklippare

Starta åkgräsklippare

1. Sitt i förarsitsen.

2. Tryck ner tryck/dragbrytaren (03/1) för att

stänga av klippaggregatet.

3. Ställ in körlägesbrytaren (05/1) på N (neu-

4. Vrid om säkerhetsnyckeln (07/1) till grön

5. Ställ in körlägesbrytaren (05/1)på F (framåt)

6. Tryck försiktigt på körpedalen (10/1) till öns-

kad körhastighet. Stoppa åkgräsklippare

2. Ställ in körlägesbrytaren (05/1) på N (neu-

3. Tryck upp låsspaken (08/1) för att aktivera

4. Släpp bromspedalen.

5. Vrid om säkerhetsnyckeln (07/1) till röd

6. Nu kan du stiga ur förarsitsen.

6.5 Starta och stänga av klippaggregat

Förutsättningar: Åkgräsklipparen har startats och körlägesbrytaren (05/1) står på N (neutral) eller F (framåt). Starta klippaggregat

1. Dra upp tryck/dragbrytaren (03/1).

Stänga av klippaggregat

1. Tryck ner tryck/dragbrytaren (03/1).

6.6 Ställa in klipphöjd

1. Dra inställningsspaken (11/1) för klipphöjden

i riktning mot förarsitsen för att lossa den.

2. Flytta inställningsspaken stegvis för att ställa

in klipphöjden (klipphöjder: se Tekniska da- ta):

nedåt: lägre klipphöjd.

uppåt: högre klipphöjd.

3. Tryck inställningsspaken utåt och låt den

fastna. ANMÄRKNING Låt alltid spaken fastna i valt läge så att klippaggregatet är fixerat och inte plötsligt startar.

6.7 Köra med konstant hastighet

3. Ta bort foten från körpedalen. Åkgräsklippa-

ren kör med konstant hastighet.493389_b 187 Arbetsbeteende och arbetsteknik Inaktivera konstant hastighet

VARNING! Olycksrisk vid bakåtklippning! Risk för kollision med personer och föremål bak- om åkgräsklipparen. Allvarliga personskador kan uppstå.

Ge akt på omgivningen bakåt vid bakåtklipp- ning!

Bakåtklippning endast om det är nödvändigt! Förutsättningar: Åkgräsklipparen har startats och körlägesbrytaren (05/1) står på F (framåt). Starta bakåtklippning

1. Dra upp tryck/dragbrytaren (03/1) för att star-

2. Ställ in klipphöjden (se Kapitel 6.6 "Ställa in

4. Ställ in körlägesbrytaren (05/1) på R (bakåt).

5. Tryck försiktigt på körpedalen (10/1) till öns-

kad körhastighet. Var uppmärksam på bak- omliggande omgivning. Stänga av bakåtklippning

Köra framåt igen: Ställ in körlägesbrytaren på F (framåt). ELLER:

Köra bakåt med inaktiverat klippaggregat: Tryck ner tryck/dragbrytaren (03/1).

6.9 Tömma uppsamlare

ANMÄRKNING Om gräsuppsamlaren är fylld ljuder en akustisk signal. Senast nu ska box- en tömmas. Åkgräsklipparen har en manuellt manövrerad uppsamlare med teleskopspak.

Uppsamlaren kan tömmas från förarsitsen.

Klippaggregatet stängs av automatiskt om uppsamlaren fälls upp eller tas bort medan klippaggregatet är aktiverat.

Klippaggregatet kan inte starta om uppsamla- ren inte har hängts in i rätt läge.

2. Tryck teleskopspaken framåt för att öppna

uppsamlaren. Klippt material faller ur.

3. Tryck teleskopspaken bakåt tills uppsamlaren

6.10 Tända och släcka strålkastare

1. Tryck på LED (04/3) för att tända.

2. Tryck på LED igen för att släcka.

7 ARBETSBETEENDE OCH ARBETSTEKNIK

7.1 Klippningsintervall

Tänk på att gräs växer olika fort vid olika tider. Det är lämpligt att välja kortare klippningsintervall mellan klippningarna under början av våren. För- läng tidsintervallet i och med att gräsets tillväxt- hastighet avtar under årets gång.

7.2 Klippa högt gräs

Klipp gräsmatten med en högre klipphöjdsinställ- ning om gräset har vuxit högre än vanligt eller om det är för fuktigt. Klipp därefter gräsmattan en gång till med den lägre, normala inställningen.

Gräsmattan bör klippas regelbundet (ca 1 till 2 gånger i veckan) för att få bästa mulchingresultat. Klipp 1/3 av gräshöjden, t.ex. 2cm när gräsmat- tan är 6cm. Klippt material fördelas jämnt i den övriga gräsmattan.

8 UNDERHÅLL OCH SKÖTSEL

VARNING! Risk för skärskador. Fara för skärskador vid beröring av vassa maskindelar i rörelse samt skär/klippverktyg.

Stäng alltid av maskinen/redskapet före un- derhåll, skötsel och rengöring. Dra ut säker- hetsnyckeln!

Använd alltid skyddshandskar vid underhåll, skötsel och rengöring.

Följande arbeten får genomföras av användaren själv. Alla övriga underhålls-, service- och repara- tionsarbeten måste genomföras av en auktorise- rad serviceverkstad. ANMÄRKNING Det kan vara nödvändigt med kortare underhållsintervall än vad som ang- es i ovanstående tabell, vid kraftig påfrestning och höga temperaturer.SE 188 R85.1 Li Avhjälpa fel Åtgärd Före varje an- vändning Efter varje an- vändning Före varje för- varing Kontrollera bromsen (provbromsa på rak- sträcka).

Kontrollera däcktrycket. X Kontrollera klippknivarna. X Kontrollera om det finns lösa delar. X Rengör åkgräsklipparen. X X

8.2 Rengöra åkgräsklipparen

Åkgräsklipparen måste rengöras med jämna mel- lanrum för bästa funktion och lång livslängd. Ren- gör åkgräsklipparen från fastsittande smuts efter varje användning. OBS! Risk för inträngande vatten! Vatten i elektriska och elektroniska komponenter medför kortslutning och skador. Vatten i mekaniska kom- ponenter kan medföra sämre smörjning och skador.

Undvik inträngande vatten i elektriska och elektroniska komponenter vid rengöring!

Använd aldrig högtryckstvätt eller trädgårds- slang!

8.2.1 Ta bort och rengöra uppsamlare

Töm uppsamlaren före rengöring (se Kapitel 6.9 "Tömma uppsamlare", sida187). En full uppsam- lare är för tung för att kunna tas bort säkert.

1. Ta bort uppsamlaren.

2. Spola av uppsamlaren invändigt och utvän-

digt med en vattenslang.

3. Borsta försiktigt bort fastsittande smuts, t.ex.

med en borste. Anmärkning:Var särskilt försiktig med upp- samlare med vävbeklädnad.

4. Häng in uppsamlaren igen.

8.2.2 Rengöra hus och manöverdon

Använd en trasa, handborste, pensel med långt skaft eller liknande för att ta bort smuts och gräs- rester.

8.2.3 Rengöra utkastkanal

Det är lättare att ställa in klipphöjden om utkast- kanalen rengörs regelbundet.

8.2.4 Rengör klippsystem

1. Stäng av åkgräsklipparen och dra ur säker-

2. Ta bort uppsamlaren.

3. Ta hjälp av en annan person och ställ upp

åkgräsklipparen på bakvagnen, säkra så att den inte välter. Rengöring

1. Använd skyddshandskar och greppa inte in i

2. Rengör klippsystemet med en sopborste, en

borste eller en träkäpp.

8.3 Underhålla klippknivar

Håll klippknivarna vassa under hela klippsäsong- en för att undvika att grässtråna slits av och hackas sönder. Avslitna grässtrån blir bruna i kanterna. Tillväxten reduceras och gräsmattans mottaglighet för sjukdomar ökar.

Kontrollera klippknivens skärpa och tecken på slitage eller skador efter varje användning! Kontakta eventuellt tillverkarens kundtjänst.

Använd endast originalreservknivar när kni- varna byts ut (lista över originalreservknivar. se Tekniska data). Användning av reservde- lar som inte är original medför förlorad garan- ti och kan medföra skador på åkgräsklippa- ren samt allvarliga personskador.

OBSERVERA! Risk för personskador. Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring!

9.1 Felsökningsschema

ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.493389_b 189 Avhjälpa fel Störning Möjlig orsak Åtgärd Ingen ström Sitsens kontaktbrytare inaktive- rad eller defekt Sitt i förarsitsen. Lämna till reparation.* Körlägesbrytaren eller nyckelbry- taren defekt Lämna till reparation.* Styrenhet för framåt/bakåtkör- ning defekt Lämna till reparation.* Lösa, smutsiga eller defekta kon- takter i kabelknippen Lämna till reparation.* Uppsamlare inte inhängd. Häng in uppsamlaren. Uppsamlare inte i korrekt läge Kontrollera uppsamlarens läge och kor- rigera vid behov. Åkgräsklipparen kör inte. Ställ in körlägesbrytaren står på N (neutral). Ställ in körlägesbrytaren på F (framåt) eller R (bakåt). Parkeringsbroms aktiverad. Inaktivera parkeringsbromsen. Foten ligger på bromspedalen. Släpp bromspedalen. Foten ligger på körpedalen. Släpp körpedalen. Klippaggregatets motor blocke- rad. Vänta 5 sekunder till styrningen friger klippaggregatets motor. ELLER: Stäng av åkgräsklipparen och ta bort smuts i klippaggregatet. Motorn blockerad. Ta bort smuts och hinder. För låg batteriladdning Ladda batteriet. Bromspedal eller körpedal defekt Gör ett självtest.** Lämna till reparation

• om defekt. Körlägesbrytare defekt Gör ett självtest.** Lämna till reparation

• om defekt. Styrenhet för framåt/bakåtkör- ning defekt Gör ett självtest.** Lämna till reparation

• om defekt. Lösa, smutsiga eller defekta kon- takter i kabelknippen Lämna till reparation.* Klippaggregatets motorer startar inte. Körlägesbrytaren står på R (bak- åt). Ställ in körlägesbrytaren på F (framåt) eller N (neutral). ELLER: Tryck knappen RMO. Klippaggregatets motor blocke- rad. Stäng av åkgräsklipparen och ta bort smuts i klippaggregatet.SE 190 R85.1 Li Avhjälpa fel Störning Möjlig orsak Åtgärd För låg batteriladdning Ladda batteriet. Styrenhet för framåt/bakåtkör- ning defekt Gör ett självtest.** Lämna till reparation

• om defekt. Lösa, smutsiga eller defekta kon- takter i kabelknippen Lämna till reparation.* Klippaggregatets motor defekt Gör ett självtest.** Lämna till reparation

• om defekt. Åkgräsklipparen fungerar inte. Styrenhet för framåt/bakåtkör- ning defekt Motor eller klippaggregatets mo- torer defekta Upprepa flera gånger: Stäng av åkgräs- klipparen och starta igen efter 5sekun- der. Lämna till reparation * om defekt. Batteri defekt Byt batteri.* Åkgräsklipparen vibrerar kraftigt. Klippknivar fattas. Lämna till reparation.* Obalanserade klippknivar. Lämna till balansering.* Deformerat knivfäste. Lämna till reparation.* Motoreffekten i klippaggregatets motorer minskar. För högt eller för fuktigt gräs. Korrigera klipphöjden, skapa arbetsut- rymme för klippaggregatet genom att backa en bit. Utkastkanal/klippsystem blocke- rat. Rengör utkastkanalen/klippsystemet. Stäng av åkgräsklipparen och dra ur sä- kerhetsnyckeln! Klippknivar kraftigt slitna. Byt klippknivar.* Körhastigheten för hög. Sänk körhastigheten. Ojämnt snitt Klippknivar slitna, slöa. Byt klippknivar eller slipa. Slipade knivar måste balanseras.* Felaktig klipphöjd Korrigera klipphöjden. Körhastigheten för hög Sänk körhastigheten. Olika däcktryck i hjulen Pumpa till korrekt däcktryck (se Teknis- ka data). Uppsamlaren fylls inte. Klipphöjden för lågt inställd. Korrigera klipphöjden. Gräset är fuktigt – för tungt för att transportera för luftströmmen. Skjut upp klippningen tills gräsytan har torkat. Klippknivar kraftigt slitna. Byt knivar.*493389_b 191 Transport Störning Möjlig orsak Åtgärd Gräsmattan för hög Klippa gräsmattan 2ggr:

1. omgång: hög klipphöjd

2. omgång: önskad klipphöjd.

Utkastkanal/klippsystem smut- sigt. Rengör utkastkanalen/klippsystemet. Otydliga och tvek- samma störningar Gör ett självtest.** *: Kontakta tillverkarens kundtjänst. **: se Kapitel 9.2 "Gör ett självtest", sida191

9.2 Gör ett självtest

1. Sitt i förarsitsen.

2. Ställ in körlägesbrytaren (05/1) på N (neu-

3. Vrid om säkerhetsnyckeln (07/1) till grön

4. Tryck knapparna i följande ordning inom 2

2. Trampa på körpedalen (10/1): Fungerar när

3. Tryck upp låsspaken (08/1) för parkerings-

bromsen: Fungerar när en signal hörs.

4. Tryck knappen RMO (04/2). Fungerar när

knappen lyser och en signal hörs.

5. Tryck knappen LED (04/3). Fungerar när

strålkastaren lyser.

6. Tryck knappen CCS (04/4). Fungerar när

knappen lyser och en signal hörs.

7. Ställ in körlägesbrytaren (05/1) på F (framåt)

och trampa sedan på körpedalen (10/1). Fungerar när åkgräsklipparen kör framåt.

8. Ställ in körlägesbrytaren (05/1) på R (bakåt)

och trampa sedan på körpedalen (10/1). Fungerar när åkgräsklipparen kör bakåt.

9. Ställ in körlägesbrytaren (05/1) på F (framåt)

och dra sedan upp tryck/dragbrytaren (03/1) för att starta klippaggregatet. Fungerar om klippknivarna roterar. Om defekt

1. Kontakta tillverkarens kundtjänst.

10 TRANSPORT Vid transport av åkgräsklipparen med transport- don (t.ex. personbilssläp) måste klippanordning- en pallas upp så att klippanordningens upphäng- ning avlastas. Sörj för att transportmedlet har en tillräcklig last- förmåga och för en tillräcklig säkring av åkgräs- klipparen. 11 FÖRVARING Åkgräsklipparen skall ställas undan, skyddad mot väder och vind, särskilt fukt, regn och direkt sol- ljus under längre tid. Särskilt UV-strålning i sollju- set under längre tid kan medföra att maskinen/ redskapet bleknar och plastdelar skadas.

1. Rengöring och låt torka (se Kapitel 8.2 "Ren-

göra åkgräsklipparen", sida188).

2. Förvara åkgräsklipparen enligt följande:

På torr frostfri plats

Förvaringstemperatur 0°C – 35°C

Batteriets laddningsstatus: 3 – 4 streck på laddningsindikeringen

3. Täck över med tygmaterial och skydda mot

smuts. Anmärkning:Använd inte plastfolie! Väta och fukt kan samlas under en plastfolie. Ladda batteriet i ca 1timme efter ca 3månaders förvaring. Batteriet är skyddat mot överladdning tack vare den automatiska identifieringen av laddningsstatus och kan sitta kvar i laddaren un- der en viss tid, men inte permanent. 12 ÅTERVINNING

Batteriet skall tas ur enligt säkerhetsföreskrifterna innan åkgräsklipparen avfallshanteras. Anlita till- verkarens kundtjänst eller behörigt avfallshante- ringsföretag.SE 192 R85.1 Li Kundtjänst/service

12.2 Rättsliga anvisningar

Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbygg- da måste avlägsnas före återvinningen! Åter- vinningen regleras i den särskilda batteriför- ordningen.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att av- lägsna eventuella personuppgifter på den ut- rustning som ska återvinnas! Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk bu- tik och online) i den mån handlaren är förplik- tigad till återtagande av varan eller erbjuder återtagande. Dessa utsagor gäller endast för maskiner som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för bat- terityp och kemiska system och beakta anvis- ningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet in- skränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An- vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kad- mium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma åter- lämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensam- ma återlämningssystemet) Ovanstående gäller bara för apparater, som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

13 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservde- lar vänder man sig till närmaste AL-KO:s service- center. Kontaktinformation finns på internet, på adressen www.al-ko.com/service-contacts493389_b 193 Garanti 14 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.NO 194 R85.1 Li Oversettelse av den originale bruksanvisningen

5.6.4 Foreta visuell kontroll av klippe-

ut av utkastkanalen (15/a).

1. Tråkk på bremsepedalen (09/1).

Slå på konstant hastighet

12.2 Juridisk merknad
