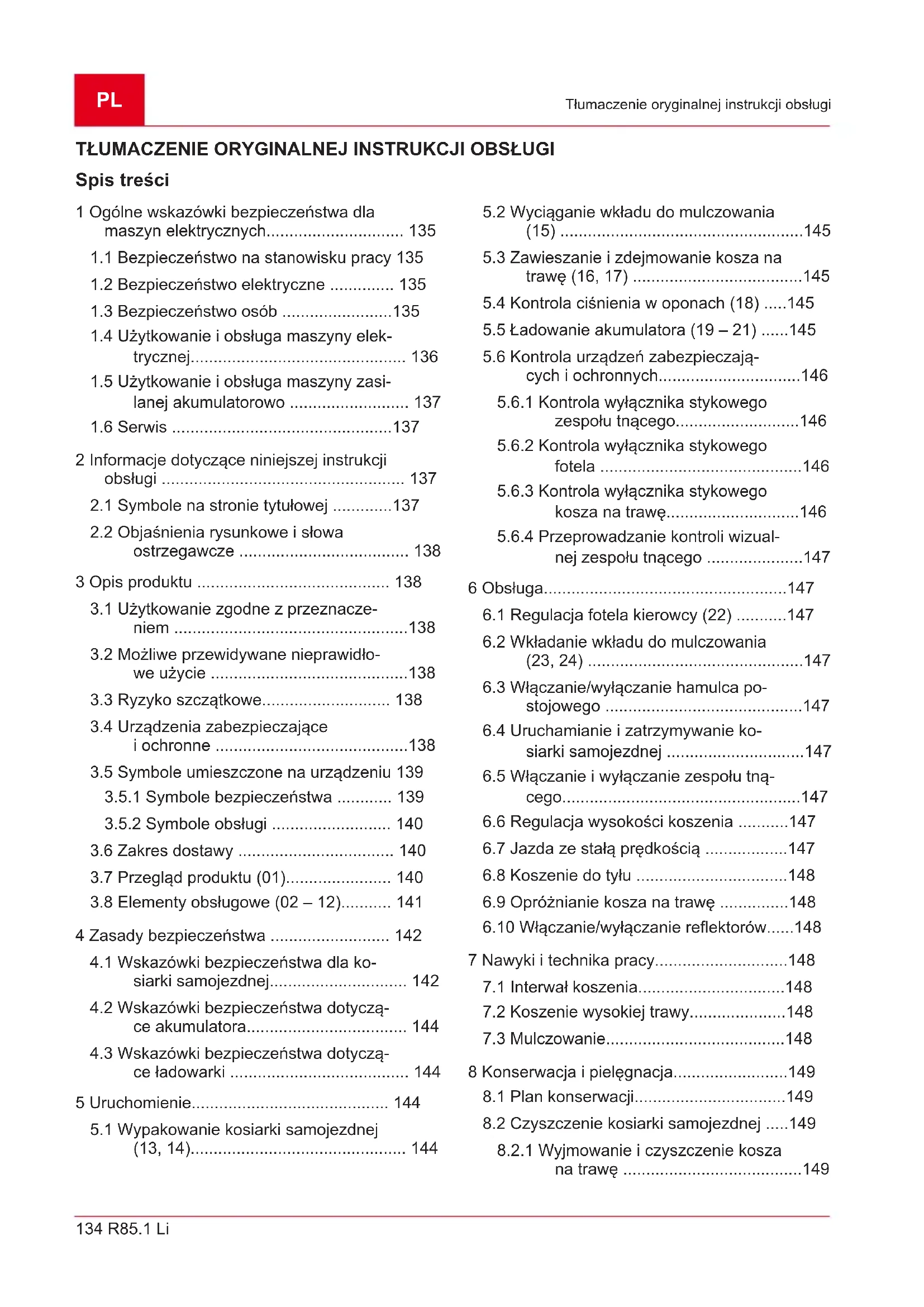

INSTRUKCJA OBSŁUGI R85.1 Li AL-KO

Spis treści 1 Ogólne wskazówki bezpieczeństwa dla maszyn elektrycznych.............................. 135

1.1 Bezpieczeństwo na stanowisku pracy 135

1.2 Bezpieczeństwo elektryczne .............. 135

1.3 Bezpieczeństwo osób ........................135

1.4 Użytkowanie i obsługa maszyny elek-

trycznej............................................... 136

1.5 Użytkowanie i obsługa maszyny zasi-

2 Informacje dotyczące niniejszej instrukcji obsługi ..................................................... 137

2.1 Symbole na stronie tytułowej .............137

2.2 Objaśnienia rysunkowe i słowa

ostrzegawcze ..................................... 138 3 Opis produktu .......................................... 138

3.1 Użytkowanie zgodne zprzeznacze-

niem ...................................................138

3.2 Możliwe przewidywane nieprawidło-

3.4 Urządzenia zabezpieczające

iochronne ..........................................138

3.5 Symbole umieszczone na urządzeniu 139

3.5.1 Symbole bezpieczeństwa ............ 139

3.8 Elementy obsługowe (02 – 12)........... 141

4 Zasady bezpieczeństwa .......................... 142

4.1 Wskazówki bezpieczeństwa dla ko-

siarki samojezdnej.............................. 142

4.2 Wskazówki bezpieczeństwa dotyczą-

ce akumulatora................................... 144

4.3 Wskazówki bezpieczeństwa dotyczą-

ce ładowarki ....................................... 144 5 Uruchomienie........................................... 144

5.1 Wypakowanie kosiarki samojezdnej

(13, 14)............................................... 144

5.2 Wyciąganie wkładu do mulczowania

(15) .....................................................145

5.3 Zawieszanie i zdejmowanie kosza na

5.6 Kontrola urządzeń zabezpieczają-

cych iochronnych...............................146

5.6.1 Kontrola wyłącznika stykowego

zespołu tnącego...........................146

5.6.2 Kontrola wyłącznika stykowego

fotela ............................................146

5.6.3 Kontrola wyłącznika stykowego

kosza na trawę.............................146

5.6.4 Przeprowadzanie kontroli wizual-

nej zespołu tnącego .....................147 6 Obsługa.....................................................147

6.1 Regulacja fotela kierowcy (22) ...........147

6.2 Wkładanie wkładu do mulczowania

(23, 24) ...............................................147

6.3 Włączanie/wyłączanie hamulca po-

stojowego ...........................................147

6.4 Uruchamianie izatrzymywanie ko-

siarki samojezdnej ..............................147

6.5 Włączanie i wyłączanie zespołu tną-

cego....................................................147

6.6 Regulacja wysokości koszenia ...........147

6.7 Jazda ze stałą prędkością ..................147

6.8 Koszenie do tyłu .................................148

6.9 Opróżnianie kosza na trawę ...............148

6.10 Włączanie/wyłączanie reflektorów......148

7.2 Koszenie wysokiej trawy.....................148

7.3 Mulczowanie.......................................148

8 Konserwacja ipielęgnacja.........................149

8.1 Plan konserwacji.................................149

8.2 Czyszczenie kosiarki samojezdnej .....149

8.2.1 Wyjmowanie i czyszczenie kosza

na trawę .......................................149493389_b 135 Ogólne wskazówki bezpieczeństwa dla maszyn elektrycznych

8.2.2 Czyszczenie obudowy i elemen-

tów obsługowych ......................... 149

8.2.3 Czyszczenie kanału wyrzutowe-

go................................................. 149

8.2.4 Czyszczenie zespołu tnącego ..... 149

8.3 Konserwacja noży tnących................. 150

9 Pomoc wprzypadku usterek.................... 150

9.1 Tabela usterek ...................................150

9.2 Przeprowadzanie próby samoczynnej 153

12.2 Wskazówki prawne ............................154

ELEKTRYCZNYCH OSTRZEŻENIE! Przeczytać wskazówki bezpieczeństwa, zalecenia, ilustracje i dane techniczne, które są dołączone do tej maszy- ny. Następstwem nieprzestrzegania poniższych instrukcji może być porażenie prądem elektrycz- nym, pożar i/lub poważne obrażenia ciała.

Wszystkie wskazówki dotyczące bezpie- czeństwa i inne instrukcje należy przecho- wywać w razie potrzeby skorzystania z nich w przyszłości. Użyte we wskazówkach dotyczących bezpie- czeństwa pojęcie „maszyna” odnosi się do ma- szyn zasilanych z sieci elektrycznej (z sieciowym przewodem zasilającym) lub maszyn zasilanych akumulatorowo (bez sieciowego przewodu zasi- lającego).

1.1 Bezpieczeństwo na stanowisku pracy

Stanowisko pracy należy utrzymywać w czystości i zapewnić jego dobre oświetle- nie. Nieporządek lub niedostateczne oświe- tlenie stanowiska pracy mogą doprowadzić do wypadku.

Maszyny w nie wolno używać w obszarze zagrożonym wybuchem, w którym znajdu- ją się palne ciecze, gazy lub pyły. Maszyny podczas pracy wytwarzają iskry, które mogą doprowadzić do zapłonu pyłów lub oparów.

Podczas pracy maszyny należy trzymać dzieci i inne osoby z dala od niej. W przy- padku odwrócenia uwagi można stracić kon- trolę nad maszyną.

1.2 Bezpieczeństwo elektryczne

Wtyczka przyłączeniowa maszyny musi pasować do gniazda wtykowego. W żad- nym wypadku nie wolno modyfikować wtyczki. Nie wolno używać żadnych adap- terów wtyczki w przypadku maszyn z uzie- mieniem ochronnym. Niezmodyfikowana wtyczka oraz odpowiednie gniazdko wtykowe zmniejszają ryzyko porażenia prądem elek- trycznym.

Należy unikać kontaktu części ciała z uzie- mionymi powierzchniami, jak rury, grzejni- ki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem elektrycznym, kie- dy ciało jest uziemione.

Należy chronić maszynę przed deszczem lub wilgocią. Wniknięcie wody do wnętrza maszyny zwiększa ryzyko porażenia prądem elektrycznym.

Nie używać przewodu przyłączeniowego niezgodnie z jego przeznaczeniem do przenoszenia lub zawieszania maszyny lub do wyciągnięcia wtyczki z gniazdka wtykowego. Chronić przewód przyłącze- niowy przed działaniem wysokich tempe- ratur, oleju, ostrych krawędzi lub rucho- mych elementów. Uszkodzone lub splątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

Jeżeli praca z maszyną odbywa się na wolnym powietrzu, używać wyłącznie przedłużaczy dostosowanych do pracy na wolnym powietrzu. Zastosowanie przedłu- żacza przystosowanego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prą- dem elektrycznym.

Jeżeli nie można uniknąć pracy maszyny w wilgotnym środowisku, należy zastoso- wać wyłącznik ochronny różnicowy. Za- stosowanie wyłącznika ochronnego różnico- wego zmniejsza ryzyko porażenia prądem elektrycznym.

1.3 Bezpieczeństwo osób

Podczas pracy z maszyną należy zacho- wać ostrożność, zwracać uwagę na to, co się robi i postępować rozsądnie. Nie uży-PL 136 R85.1 Li Ogólne wskazówki bezpieczeństwa dla maszyn elektrycznych wać maszyny, kiedy jest się zmęczonym, pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania maszyny może spowodować naprawdę po- ważne obrażenia.

Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. No- szenie osobistego wyposażenia ochronnego, jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask ochronny lub środki ochrony słuchu, w zależności od rodzaju i sposobu zastosowania maszyny, zmniejsza ryzyko powstania obrażeń.

Unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem maszyny do zasilania lub akumulatora, podniesie- niem maszyny i jej przenoszeniem należy się upewnić, że jest wyłączona. Jeżeli pod- czas przenoszenia maszyny palce znajdują się na włączniku lub maszyna jest włączona w momencie podłączania do zasilania, może to doprowadzić do wypadku.

Przed włączeniem maszyny usunąć narzę- dzia nastawcze lub klucze maszynowe. Narzędzie lub klucz znajdujące się na obra- cającym się elemencie maszyny mogą być przyczyną urazów.

Unikać nieprawidłowej postawy ciała. Dbać o zachowanie bezpiecznej postawy i zawsze utrzymywać równowagę. Dzięki te- mu można zyskać lepszą kontrolę nad ma- szyną wnieoczekiwanych sytuacjach.

Należy nosić odpowiednią odzież. Nie na- leży nosić luźnej odzieży ani biżuterii. Włosy i odzież trzymać z dala od porusza- jących się części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome elementy urządzenia.

Jeżeli można zamontować odciągu pyłów i instalację zabezpieczającą przed zapyle- niem, to powinny być one podłączone i prawidłowo używane. Użycie urządzenia odpylającego może zmniejszyć zagrożenia wywołane przez pyły.

Nie dać się zwieść fałszywemu poczuciu bezpieczeństwa i nie lekceważyć zasad bezpieczeństwa, także jeśli jest się zapo- znanym z używaniem maszyny po jej wie- lokrotnym używaniu. Nieuważne obchodze- nie się może w ciągu ułamka sekundy dopro- wadzić do ciężkich urazów.

1.4 Użytkowanie i obsługa maszyny

Nie przeciążać maszyny. Do określonej pracy należy używać maszyny, która jest do niej przeznaczona. Z użyciem odpowied- niej maszyny pracuje się lepiej i bezpieczniej w podanym zakresie wydajności.

Nie używać maszyny z uszkodzonym włącznikiem. Maszyna, której nie da się już włączyć lub wyłączyć jest niebezpieczna i musi być naprawiona.

Wyciągnąć wtyczkę z gniazda zasilania i/ lub wymontować wyjmowany akumulator, zanim dokona się regulacji urządzenia, wymiany części zamiennych lub odłożenia maszyny. Zapobiega to niezamierzonemu uruchomieniu maszyny.

Nieużywane maszyny należy przechowy- wać z dala od dzieci. Nie pozwalać na uży- wanie maszyny osobom, które nie są obe- znane z jego obsługą lub nie przeczytały niniejszych instrukcji. Maszyny są niebez- pieczne, jeżeli są obsługiwane przez osoby nieobeznane z ich obsługą.

Maszyny i narzędzia użytkowe należy utrzymywać w dobrym stanie technicz- nym. Należy kontrolować, czy ruchome części funkcjonują sprawnie i nie zacinają się, czy nie są pęknięte lub uszkodzone tak, że zakłóca to działanie maszyny. Przed użyciem maszyny należy zlecić na- prawę uszkodzonych części. Wiele wypad- ków ma swoje źródło w nieprawidłowej kon- serwacji maszyn.

Narzędzia tnące należy utrzymywać w czy- stości i ostrości. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnący- mi rzadziej się zakleszczają i są łatwiejsze w prowadzeniu.

Maszyny, narzędzi użytkowych itp. należy używać z zastosowaniem się do podanych tu instrukcji. Należy przy tym uwzględnić warunki na stanowisku pracy oraz rodzaj wykonywanej czynności. Użycie maszyn do innych celów, niż przewidziane może do- prowadzić do niebezpiecznych sytuacji.

Uchwyty i powierzchnie do chwytania mu- szą być zawsze suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie do chwytania uniemożliwiają bezpieczne ob- sługę i zachowanie kontroli nad maszyną w nieprzewidzianych sytuacjach.493389_b 137 Informacje dotyczące niniejszej instrukcji obsługi

1.5 Użytkowanie i obsługa maszyny

Akumulator należy ładować wyłącznie za pomocą ładowarki zalecanej przez produ- centa. W przypadku ładowarki przeznaczo- nej do ładowania określonych rodzajów aku- mulatorów, zastosowanie jej do innego ro- dzaju akumulatora powoduje powstanie za- grożenia pożarowego.

Do maszyn należy stosować tylko akumu- latory przewidziane do pracy z daną ma- szyną. Zastosowanie innych akumulatorów może prowadzić do powstania obrażeń ciała oraz zagrożenia pożarowego.

Chronić nieużywany akumulator przed spinaczami biurowymi, monetami, klucza- mi, igłami, śrubami i innymi drobnymi przedmiotami metalowymi, które mogłyby spowodować zwarcie styków akumulato- ra. Zwarcie pomiędzy stykami akumulatora może wywołać oparzenia lub ogień.

W przypadku nieprawidłowego użytkowa- nia może dojść do wycieku cieczy z aku- mulatora. Należy unikać kontaktu z nią. W razie przypadkowego kontaktu przemyć skażone miejsce wodą. W przypadku kon- taktu cieczy z oczami należy dodatkowo zasięgnąć pomocy lekarskiej. Płyn wycie- kający z akumulatora może powodować po- drażnienia skóry lub oparzenia.

Nie używać uszkodzonego ani zmodyfiko- wanego akumulatora. Uszkodzone lub zmienione akumulatory mogą się zachowy- wać w sposób nieprzewidziany, powodując ryzyko pożaru, wybuchu lub urazu.

Nie narażać akumulatora na ogień ani wy- soką temperaturę. Ogień lub temperatura powyżej 130°C mogą być przyczyną wybu- chu.

Przestrzegać wszystkich wskazówek doty- czących ładowania i pamiętać, by nigdy nie ładować akumulatora ani maszyny na- pędzanej akumulatorowo poza zakresem temperatur określonym w instrukcji obsłu- gi. Nieprawidłowe ładowanie lub ładowanie poza dopuszczalnym zakresem temperatur może spowodować uszkodzenie akumulatora i ryzyko pożaru.

Naprawę maszyny powierzać wyłącznie wykwalifikowanemu personelowi facho- wemu i tylko z użyciem oryginalnych czę- ści zamiennych. Należy przy tym zagwaran- tować, że zostanie zachowane bezpieczeń- stwo maszyny.

Nie wolno konserwować uszkodzonego akumulatora. Wszelka konserwacja akumu- latora powinna być wykonywana przez pro- ducenta lub upoważnione punkty obsługi klienta.

Wersja niemieckojęzyczna jest oryginalną in- strukcją obsługi. Wszystkie pozostałe wersje językowe są tłumaczeniami oryginalnej in- strukcji obsługi.

Poniższa instrukcja obsługi winna być prze- chowywana zawsze w sposób umożliwiający jej wykorzystanie w celu uzyskania informacji dotyczących urządzenia.

Urządzenie może być przekazywane wyłącz- nie wraz z instrukcją obsługi.

Należy stosować się do wskazówek dot. bez- pieczeństwa iwskazówek ostrzegawczych zawartych wniniejszej instrukcji obsługi.

Kosiarki samojezdne dostarczane są w róż- nych wariantach wyposażeniowych. Należy pamiętać, że zamieszczone ilustracje mogą różnić się od rzeczywistego wyglądu danej maszyny. W przypadku problemów ze zrozu- mieniem przedstawionych opisów należy skontaktować się ze specjalistycznym punk- tem serwisowym lub producentem.

2.1 Symbole na stronie tytułowej

Symbol Znaczenie Przed uruchomieniem należy do- kładnie przeczytać niniejszą instruk- cję obsługi. Jest to konieczne dla zapewnienia bezusterkowej pracy ibezpiecznej obsługi. Instrukcja obsługi

Akumulatory litowo-jonowe obsługi- wać ze szczególną ostrożnością! Wszczególności przestrzegać wskazówek dotyczących transportu, składowania iutylizacji zawartych wniniejszej instrukcji obsługi!PL 138 R85.1 Li Opis produktu

2.2 Objaśnienia rysunkowe i słowa

ostrzegawcze NIEBEZPIECZEŃSTWO! Oznacza niebez- pieczeństwo prowadzące do śmierci lub ciężkich obrażeń ciała. OSTRZEŻENIE! Oznacza potencjalne nie- bezpieczeństwo mogące prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Oznacza potencjalne niebez- pieczeństwo mogące prowadzić do średnich lub lekkich obrażeń ciała. UWAGA! Oznacza potencjalne niebezpieczeń- stwo mogące prowadzić do szkód rzeczowych. WSKAZÓWKA Szczególne wskazówki uła- twiające zrozumienie instrukcji iobsługi. 3 OPIS PRODUKTU

3.1 Użytkowanie zgodne zprzeznaczeniem

Kosiarka samojezdna przeznaczona jest do ko- szenia prywatnych ogrodów przydomowych i ogrodów działkowych o nachyleniu terenu wyno- szącym maks. 12° (21%). Zastosowania dodat- kowe, jak np. mulczowanie, dozwolone jest wy- łącznie pod warunkiem użycia oryginalnego wy- posażenia dodatkowego oraz nieprzekraczania wartości granicznych obciążenia. Opisywane urządzenie jest przeznaczone do za- stosowania wramach użytku prywatnego. Każde inne zastosowanie oraz niedozwolone zmiany lub modyfikacje traktowane są jako eksploatacja nie- zgodna z przeznaczeniem i prowadzą do utraty gwarancji i ważności deklaracji zgodności (znak CE) oraz do wyłączenia wszelkiej odpowiedzial- ności producenta za szkody poniesione przez użytkownika lub osoby trzecie.

3.2 Możliwe przewidywane nieprawidłowe

użycie Kosiarka samojezdna nie jest przeznaczona do zarobkowego użytkowania na terenie publicznych parków, obiektów sportowych oraz w rolnictwie lub leśnictwie. OSTRZEŻENIE! Zagrożenia spowodowa- ne przeciążeniem kosiarki samojezdnej! Nale- ży zwrócić uwagę, by nie doszło do przekrocze- nia dopuszczalnych wzniesień/nachyleń. W prze- ciwnym wypadku może dojść do przekroczenia mocy hamowania kosiarki samojezdnej i powsta- nia niebezpiecznych sytuacji! WSKAZÓWKA Należy pamiętać, że kosiar- ka samojezdna nie posiada dopuszczenia do po- ruszania się po drogach i dlatego nie można jej użytkować na drogach publicznych!

3.3 Ryzyko szczątkowe

Nawet podczas użytkowania urządzenia zgodnie zprzeznaczeniem wciąż występuje określone ry- zyko resztkowego, którego nie da się wykluczyć. Zrodzaju ikonstrukcji urządzenia — wzależno- ści od zastosowania — mogą wynikać następują- ce, potencjalne zagrożenia:

Odrzucanie ciętego materiału, ziemi imałych kamieni.

Wdychanie cząstek ciętego materiału przy zaniechaniu zastosowania środków ochrony oddechowej.

Rany cięte w przypadku kontaktu zobracają- cym się nożem tnącym.

3.4 Urządzenia zabezpieczające iochronne

OSTRZEŻENIE! Zagrożenie spowodowa- ne zdemontowaniem lub zmianą zabezpie- czeń! Zabronione są wszelkie prace ze zdemon- towanymi lub zmienionymi zabezpieczeniami. Uszkodzone zabezpieczenia należy bezzwłocz- nie naprawić lub wymienić! Wymienione tutaj urządzenia zabezpieczające i ochronne są częścią składową koncepcji bezpie- czeństwa mającej na celu zapobieganie zagroże- niom dla użytkownika. Ta koncepcja bezpieczeń- stwa pozwala włączyć kosiarkę samojezdną tylko przez przekręcenie klucza bezpieczeństwa w na- stępujących warunkach:

Silnik napędowy jest wyłączony.

Zespół tnący jest wyłączony.

Użytkownik siedzi na fotelu kierowcy.

Przełącznik trybów jazdy jest ustawiony na N (położenie neutralne). Kluczykowy przełącznik obrotowy Kosiarkę samojezdną można włączyć dopiero, gdy włoży się kluczyk bezpieczeństwa w kluczy- kowy przełącznik obrotowy i obróci się do położe- nia z kolorem zielonym (pozycja ON) (patrz Roz- dział 3.8 "Elementy obsługowe (02 – 12)", stro- na141). Wyłącznik stykowy zespołu tnącego Wyłącznik stykowy zespołu tnącego zapewnia, że kosiarka samojezdna może być włączona tyl- ko przy wyłączonym zespole tnącym (patrz Roz-493389_b 139 Opis produktu dział 5.6.1 "Kontrola wyłącznika stykowego ze- społu tnącego", strona146). Wyłącznik stykowy fotela kierowcy Wyłącznik stykowy fotela kierowcy zapewnia, że kosiarka samojezdna nie może zostać włączona, a silniki napędu i zespołu tnącego wyłączają się, gdy tylko na fotelu kierowcy nie będzie żadnej osoby (patrz Rozdział 5.6.2 "Kontrola wyłącznika stykowego fotela", strona146). Ta koncepcja bezpieczeństwa jest rozszerzona dla silników zespołów tnących o zachowanie opi- sane w następnym ustępie „Wyłącznik stykowy kosza na trawę”. Wyłącznik stykowy kosza na trawę Wyłącznik stykowy kosza na trawę zapewnia:

że przy nieprawidłowym zawieszeniu kosza na trawę nie można włączyć silników zespołu tnącego.

wyłączenie silników zespołu tnącego, jeżeli kosz na trawę nie jest prawidłowo zawieszo- ny przy załączonym zespole tnącym. Kontrola wyłącznika stykowego: patrz Rozdział

5.6.3 "Kontrola wyłącznika stykowego kosza na

trawę", strona146. Obudowa zespołu tnącego Obudowa zespołu tnącego uniemożliwia kontakt z ostrzami tnącymi i zapobiega wyrzucaniu przedmiotów, np.kamieni (patrz Rozdział 5.6.4 "Przeprowadzanie kontroli wizualnej zespołu tną- cego", strona147).

3.5 Symbole umieszczone na urządzeniu

3.5.1 Symbole bezpieczeństwa

Symbol Znaczenie Ogólny znak ostrzegawczy. Za- chować szczególną ostrożność podczas obsługi urządzenia! Niebezpieczeństwo odniesienia obrażeń spowodowane przez wy- rzucane przedmioty! Należy pamiętać, by podczas ko- szenia w strefie roboczej maszy- ny nie przebywały żadne inne osoby, w szczególności dzieci i zwierzęta. Symbol Znaczenie Przed uruchomieniem przeczytać instrukcję eksploatacji! Należy zaczekać do momentu całkowitego zatrzymania zespołu tnącego, zanim się go dotknie. Zespół tnący pracuje jeszcze po wyłączeniu i może spowodować poważne urazy. Niebezpieczeństwo porażenia prądem elektrycznym podczas dotykania elementów pod napię- ciem! Elastyczne przewody zasi- lające trzymać z dala od zespołu tnącego lub innych ruchomych części maszyny. Nie zbliżać dłoni ani stóp do me- chanizmu tnącego! Przed pracami konserwacyjnymi i naprawczymi należy wyłączyć urządzenie i wyjąć kluczyk bez- pieczeństwa! Nie używać urządzenia w czasie deszczu lub na mokrej trawie! Nie przechowywać urządzenia na otwartej przestrzeni! Nie spryskiwać urządzenia wodą! Nie wozić pasażerów! Nie jeździć po zboczach o nachy- leniu przekraczającym 12° (21%)!PL 140 R85.1 Li Opis produktu Symbol Znaczenie Nie należy spryskiwać kosiarki samojezdnej i zespołu tnącego wężem ogrodowym ani myjką wysokociśnieniową! Nosić środki ochrony oczu isłu- chu! Symbol Znaczenie Natychmiast za- trzymać urządze- nie, jeśli w pobliżu jest inna osoba! Zachować szczególną ostrożność podczas co- fania! Trzymać dłonie i stopy z dala od agregatu tnącego!

3.5.2 Symbole obsługi

Symbol Znaczenie Niebezpieczeństwo kolizji pod- czas koszenia do tyłu! Podczas koszenia przy jeździe do tyłu na- leży zwracać szczególną uwagę na obszar roboczy z tyłu maszy- ny! Kosz na trawę dokładnie ustawić podczas jego zawieszania! Pedał gazu Pedał hamulca Symbol Znaczenie Dźwignia ustalająca pedału ha- mulca Gniazdo ładowania Wtyczkę ładowania po podłącze- niu należy dokręcić zgodnie z ru- chem wskazówek zegara.

Zakres dostawy obejmuje niżej wymienione pozy- cje. Należy sprawdzić, czy wszystkie pozycje są zawarte:

Kosiarka samojezdna z koszem na trawę

Wkład do mulczowania w kosiarce samojezd- nej

Ładowarka akumulatorowa z kablem ładują- cym i 2 kablami sieciowymi (UE, Wielka Bry- tania)

3.7 Przegląd produktu (01)

Poz. Element 1 Przednie koła, kierowane 2 Zderzak 3 Reflektor 4 Pedał hamulca 5 Dźwignia ustalająca pedału hamulca 6 Pedał gazu 7 Kierownica 8 Dźwignia nastawcza wysokości cięcia 9 Panel obsługowy 10 Fotel kierowcy 11 Przedni uchwyt transportowy kosza na trawę493389_b 141 Opis produktu Poz. Element 12 Tylny uchwyt transportowy kosza na tra-

13 Dźwignia teleskopowa kosza na trawę 14 Kosz na trawę 15 Tylne koła, napędzane 16 Zespół tnący 17 Wkład do mulczowania 18 Gniazdo ładowania 19 Ładowarka akumulatorowa z kablem ła- dującym i 2 kablami sieciowymi (UE, Wielka Brytania)

3.8 Elementy obsługowe (02 – 12)

Panel obsługowy (02) Poz. Element obsługowy 1 Wyłącznik przyciskowo-pociągowy dla zespołu tnącego 2 Przycisk RMO (patrz poniżej) 3 Przycisk LED (patrz poniżej) 4 Przycisk CCS (patrz poniżej) 5 Przełącznik trybów jazdy 6 Centralny wskaźnik statusu 7 Przełącznik kluczykowy Wyłącznik przyciskowo-pociągowy dla zespołu tnącego (03) Poz. Opis 1 Wyłącznik przyciskowo-pociągowy dla zespołu tnącego a Nacisnąć włącznik ku dołowi: wyłącze- nie zespołu tnącego. b Pociągnąć wyłącznik do góry: włączenie zespołu tnącego. Przyciski RMO, LED, CCS (04) Poz. Opis 2 RMO: Włączanie/wyłączanie koszenia do tyłu (RMO: Reverse Mowing Mode). Poz. Opis 3 LED: Włączanie/wyłączanie reflektora (LED: Light-Emitting Diode). 4 CCS: Włączanie stałej prędkości (CCS: Cruise Control System). Przełącznik trybów jazdy (05) Poz. Opis 1 Przełącznik trybów jazdy 2 LED: Świeci, gdy tryb jazdy F włączony. 3 Tryb jazdy F: Jazda do przodu (F: Forward). 4 Tryb jazdy N: Kosiarka samojezdna stoi (N: Neutral). 5 Tryb jazdy R: Jazda do tyłu (R: Rever- se). Centralny wskaźnik statusu (06) Gdy kosiarka samojezdna jest gotowa do jazdy, świecą wszystkie cztery wskaźniki stanu robo- czego (06/1) do (06/4). Poz. Wyświetla- na informa- cja świeci nie świeci 1 Dźwignia ustalająca pedału ha- mulca Pedał ha- mulca luź-

Pedał ha- mulca usta- lony 2 Zespół tną-

Zespół tną- cy jest wy- łączony. Zespół tnący jest włączo- ny. 3 Kosz na tra-

Kosz za- mknięty Kosz prze- chylony lub nieprawidło- wo zawie- szony. 4 Wskaźnik poziomu napełnienia Kosz pusty Kosz pełny Poz. Wyświetlana informacja 5 Obroty lewego silnika zespołu tnącego w [obr/min] 6 Wskaźnik stanu naładowania akumula- toraPL 142 R85.1 Li Zasady bezpieczeństwa Poz. Wyświetlana informacja 7 Tryb jazdy F, N lub R (patrz wyżej) 8 Całkowity czas pracy kosiarki samojezd- nej w [h] 9 Obroty prawego silnika zespołu tnącego w [obr/min] Kluczykowy przełącznik obrotowy (07) Poz. Opis 1 Klucz bezpieczeństwa 2 Kluczykowy przełącznik obrotowy 3 Kolor czerwony (pozycja OFF): Prąd odłączony. 4 Kolor zielony (pozycja ON): Prąd włą- czony. Dźwignia ustalająca pedału hamulca (08) Poz. Opis 1 Dźwignia ustalająca pedału hamulca a Naciśnięcie do góry: ustalenie pedału hamulca, tzn. kosiarka samojezdna stoi. b Naciśnięcie do dołu: zwolnienie pedału hamulca. Pedał hamulca (09) Poz. Opis 1 Pedał hamulca, z lewej strony na kosiar- ce samojezdnej Pedał gazu (10) Poz. Opis 1 Pedał gazu, z prawej strony na kosiarce samojezdnej Dźwignia nastawcza wysokości cięcia (11) Poz. Opis 1 Dźwignia nastawcza wysokości cięcia a Przesunięcie dźwigni w bok, aby odblo- kować i zablokować. b Naciśnięcie do góry lub w dół dźwigni, aby ustawić wysokość koszenia (10 stopni). Dźwignia teleskopowa kosza na trawę (12) Poz. Opis 1 Dźwignia teleskopowa kosza na trawę a Wyciągnięcie dźwigni. b Naciśnięcie dźwigni do przodu, aby opróżnić kosz.

4 ZASADY BEZPIECZEŃSTWA

4.1 Wskazówki bezpieczeństwa dla kosiarki

samojezdnej Szkolenie

Przeczytać instrukcję bezpieczeństwa uważ- nie. Należy zapoznać się zelementami na- stawczymi iprawidłowym zastosowaniem urządzenia.

Nigdy nie zezwalać dzieciom ani innym oso- bom, które nie znają instrukcji obsługi, korzy- stać z kosiarki.

Należy zapewnić nadzór nad dziećmi i małoletnimi, aby wykluczyć użycie urzą- dzenia do zabawy.

Czyszczenie i konserwacja nie powinny być przeprowadzane przez dzieci.

Lokalne przepisy mogą określać minimal- ny wiek dla użytkownika.

Nie kosić, gdy wpobliżu znajdują się inne osoby, zwłaszcza dzieci, lub zwierzęta. Nie wpuszczać osób trzecich wobszar zagrożeń.

Należy pamiętać o tym, iż jako użytkownik je- steś odpowiedzialny za wypadki z udziałem innych osób lub ich własności. Czynności przygotowawcze

Podczas pracy z urządzeniem należy zawsze nosić odpowiednie obuwie oraz długie spodnie. Nie wolno używać urządzenia mając gołe nogi lub nosząc lekkie sandały. Unikać noszenia luźnej odzieży lub odzieży ze zwi- sającymi sznurkami lub paskami.

Należy sprawdzić teren, na którym urządze- nie ma zostać użyte, i usunąć wszelkie przedmioty, które mogą zostać przez urzą- dzenie pochwycone i odrzucone, (np. kamie- nie, zabawki, pałeczki, druty).

Przed każdym użyciem urządzenia należy sprawdzić, czy nie są zużyte lub uszkodzone noże tnące, sworznie mocujące i cały zespół tnący. Zużyte lub uszkodzone noże tnące i sworznie mocujące można wymieniać tylko493389_b 143 Zasady bezpieczeństwa kompletami, aby uniknąć niewyważenia ze- społu. Zużyte lub uszkodzone tabliczki infor- macyjne należy wymienić. Obsługa urządzenia

Nie należy kosić lub robić to ze szczególną ostrożnością w terenie, po którym trudno się jeździ, gdzie kosiarka samojezdna mogłaby się przewrócić, np. na zboczach, w pobliżu rowów lub skarp, na nasypach lub blisko po- łożonych hałd odpadów.

Nie należy kosić na zboczach o nachyleniu przekraczającym nachylenie podane w da- nych technicznych urządzenia. Nigdy nie po- konywać zboczy w poprzek.

Zachować szczególną ostrożność przy zmia- nie kierunku jazdy na zboczu.

Należy przestrzegać obowiązujących w da- nym miejscu czasów pracy.

Należy kosić wyłącznie przy świetle dzien- nym lub dobrym oświetleniu sztucznym.

W razie złych warunków pogodowych, a zwłaszcza w razie deszczu lub nadchodzącej burzy należy zrezygnować z pracy z urządze- niem. Kosiarka nie posiada zabezpieczenia przed uderzeniem pioruna!

Nie używać urządzenia nigdy z uszkodzony- mi urządzeniami zabezpieczającymi i kratka- mi ochronnymi lub bez zamontowanych urzą- dzeń zabezpieczających, np. blach odbojo- wych i / lub urządzeń do zbierania trawy. Uszkodzone urządzenia zabezpieczające i osłony ochronne należy wymienić, brakujące urządzenia zabezpieczające i osłony ochron- ne należy zamontować w sposób prawidłowy.

Nie wkładać nigdy rąk ani stóp do lub pod ob- racające się elementy.

Na urządzeniu nie wolno przewozić pasaże- rów.

W miarę możliwości nie stosować urządze- nia, gdy trawa jest mokra. Mokra trawa zbryla się i może zapchać zespół tnący i kanał wy- rzutowy.

Wyłączyć zespół tnący i podnieść go do mak- symalnej pozycji, aby zapobiec uszkodze- niom podczas jazdy po obszarach, które nie są przeznaczone do koszenia, a które są ka- mieniste lub nierówne.

Przed wyjściem i zaparkowaniem kosiarki sa- mojezdnej należy włączyć hamulec postojo- wy, aby uniemożliwić jej stoczenie.

Wyłączyć kosiarkę iwyciągnąć klucz bezpie- czeństwa. Upewnić się, czy wszystkie poru- szające się elementy całkowicie zatrzymały się:

przy każdym odejściu od kosiarki,

przed usuwaniem blokad lub zatkań wkanale wyrzutowym,

przed sprawdzeniem, czyszczeniem ko- siarki lub przeprowadzaniem przy niej prac,

po najechaniu na ciało obce. Należy od- naleźć uszkodzenia kosiarki oraz prze- prowadzić konieczne naprawy przed po- nownym uruchomieniem, zanim nastąpi ponowne uruchomienie lub praca kosiarki samojezdnej.

Gdy kosiarka znacznie drgać niezwykle moc- no, wymagane jest jej natychmiastowe sprawdzenie:

Należy odnaleźć uszkodzenia.

Przeprowadzić konieczne naprawy uszkodzonych elementów.

Upewnić się, czy wszystkie nakrętki, sworznie i śruby są dobrze dokręcone. Konserwacja, składowanie i transport

Naprawy urządzenia może wykonywać wy- łącznie producent lub jedna zautoryzowa- nych przez niego placówek obsługi klienta.

Należy dbać o to, aby wszystkie nakrętki, sworznie i śruby były mocno dokręcone i urządzenie znajdowało się w bezpiecznym stanie.

Urządzenie do zbierania trawy sprawdzać re- gularnie pod kątem zużycia lub utraty spraw- ności działania.

Wymienić ze względów bezpieczeństwa zu- żyte lub uszkodzone elementy.

Zwracać uwagę na to, aby wprzypadku urzą- dzeń z kilkoma nożami tnącymi ruch jednego noża tnącego nie mógł powodować obrotów pozostałych noży tnących.

Zwracać uwagę podczas konserwacji noży tnących na to, aby nawet wówczas, gdy źró- dło napięcia jest odłączone, noże tnące za- chowały możliwość ruchu.

Wymienić ze względów bezpieczeństwa zu- żyte lub uszkodzone elementy. Stosować wy- łącznie oryginalne części zamienne i akceso- ria.PL 144 R85.1 Li Uruchomienie

Kosiarka samojezdna nie posiada dopusz- czenia do poruszania się po drogach i nie wolno nią jeździć po drogach publicznych.

Zabrania się holowania kosiarki samojezdnej. Dopuszcza się transportowanie kosiarki po drogach publicznych wyłącznie za pomocą odpowiedniego pojazdu.

Z uwagi na dużą masę własną kosiarki samo- jezdnej istnieje ryzyko odniesienia poważ- nych obrażeń. Przy załadunku i rozładunku kosiarki samojezdnej w celu przetransporto- wania maszyny przy użyciu innego pojazdu lub przyczepy należy zachować szczególną ostrożność.

4.2 Wskazówki bezpieczeństwa dotyczące

akumulatora Rozdział ten zawiera wszystkie podstawowe za- sady bezpieczeństwa, istotne w trakcie eksplo- atacji akumulatora. Należy koniecznie zapoznać się z treścią tych wskazówek!

Przed pierwszym zastosowaniem całkowicie naładować akumulator. Zawsze stosować od- powiedni typ ładowarki. Stosować się do da- nych i wymagań zamieszczonych w instrukcji obsługi.

Nie użytkować akumulatora w strefach zagro- żenia wybuchem i pożarem.

W trakcie eksploatacji nie wystawiać akumu- latora na działanie wilgoci i wody.

W celu uniknięcia wystąpienia uszkodzeń oraz wydostania się oparów i elektrolitu chro- nić akumulator przed wysoką temperaturą, olejem i ogniem. Występuje niebezpieczeń- stwo wybuchu!

Nie otwierać, nie demontować ani nie roz- drabniać akumulatora. Zachodzi niebezpie- czeństwo porażenia elektrycznego i zwarcia.

Nieprawidłowa eksploatacja i eksploatacja uszkodzonego akumulatora może spowodo- wać powstanie dużej ilości oparów i wydosta- wanie się elektrolitu. Przewietrzyć dostatecz- nie pomieszczenie iwprzypadku dolegliwo- ści udać się do lekarza. Wprzypadku kontaktu zelektrolitem dokład- nie go spłukać iniezwłocznie przepłukać oczy. Następnie skontaktować się z leka- rzem.

4.3 Wskazówki bezpieczeństwa dotyczące

ładowarki Rozdział ten zawiera wszystkie, podstawowe wskazówki dotyczące bezpieczeństwa oraz wskazówki ostrzegawcze, istotne w trakcie eks- ploatacji ładowarki. Należy koniecznie zapoznać się z treścią tych wskazówek!

Ładowarkę wolno stosować wyłącznie zgod- nie z jej przeznaczeniem, tzn. do ładowania odpowiednich akumulatorów. W ładowarce wolno ładować tylko oryginalne akumulatory AL-KO.

Przed każdym uruchomieniem należy spraw- dzić, czy ładowarka nie jest uszkodzona. Do- tyczy to w szczególności uszkodzenia prze- wodu zasilającego. Urządzenie może być eksploatowane tylko i wyłącznie w nienagan- nym stanie technicznym.

Nie użytkować ładowarki w strefach zagroże- nia wybuchem.

Ładowarka może być eksploatowana wyłącz- nie wewnątrz pomieszczeń i nie może być wystawiana na działanie wody lub wilgoci.

Nie zakrywać ładowarki podczas ładowania.

Przed podłączeniem ładowarki sprawdzić, czy napięcie w sieci elektrycznej spełnia wy- magania podane w danych technicznych.

Przewód zasilający może być wykorzystywa- ny wyłącznie do podłączania ładowarki. Ła- dowarki nie wolno przenosić, trzymając za przewód zasilający, ani odłączać jej od gniaz- da sieci elektrycznej, ciągnąc za ten prze- wód.

Chronić przewód zasilający przed wysoką temperaturą, olejem i kontaktem z ostrymi krawędziami. Jest to konieczne w celu unik- nięcia uszkodzenia przewodu.

Nie otwierać ładowarki. Zachodzi niebezpie- czeństwo porażenia elektrycznego i zwarcia.

Naprawę ładowarki powierzać wyłącznie wy- kwalifikowanemu personelowi fachowemu itylko zużyciem oryginalnych części zamien- nych.

Nieużywaną ładowarkę należy przechowy- wać w suchym i zamkniętym miejscu. Dzieci lub osoby nieuprawnione nie mogą mieć do- stępu do ładowarki. 5 URUCHOMIENIE

5.1 Wypakowanie kosiarki samojezdnej (13,

14) Kosiarka samojezdna jest dostarczana w drew- nianej skrzyni. W celu jej wypakowania należy wybrać płaską i twardą powierzchnię z wystar- czającą przestrzenią odpowiednią do uniesienia kosiarki samojezdnej i opakowania. Do wszyst-493389_b 145 Uruchomienie kich prac należy używać odpowiedniego narzę- dzia. OSTRZEŻENIE! Niebezpieczeństwo obra- żeń ciała i uszkodzenia zespołu tnącego! Nie- właściwe rozładowanie kosiarki samojezdnej z palety drewnianej może spowodować obrażenia ciała i uszkodzenie zespołu tnącego kosiarki sa- mojezdnej.

Kosiarkę samojezdną należy rozładować w sposób opisany poniżej.

1. Ostrożnie zdjąć pokrywę i ściany boczne

(13/1) z podstawy palety (13/2).

2. Usunąć folię opakowaniową.

3. Zdjąć kosz na trawę (13/3).

4. Zdjąć akcesoria dodatkowe (13/4).

5. Usunąć folie opakowaniowe.

6. Skontrolować zakres dostawy (patrz Rozdział

3.6 "Zakres dostawy", strona140).

7. Zdjąć tylne zabezpieczenie transportowe

(14/1) i przednie zabezpieczenie transporto- we (14/2).

8. W pobliżu podstawy palety należy umieścić

rampę załadowczą o odpowiedniej szeroko- ści, antypoślizgowej powierzchni i wystarcza- jącej wytrzymałości.

9. Ustawić zespół tnący w najwyższym położe-

niu (patrz Rozdział 6.6 "Regulacja wysokości koszenia", strona147).

10. Wyłączyć hamulec postojowy (patrz Rozdział

6.3 "Włączanie/wyłączanie hamulca postojo-

11. Ostrożnie przetaczać kosiarkę samojezdną –

przynajmniej parami – po rampie załadow- czej i z podłogi palety.

12. Włączyć hamulec postojowy (patrz Rozdział

6.3 "Włączanie/wyłączanie hamulca postojo-

5.2 Wyciąganie wkładu do mulczowania (15)

Wkład do mulczowania został włożony do kosiar- ki samojezdnej w celu transportu. Aby uruchomić kosiarkę samojezdną z koszem na trawę, należy go zdemontować.

1. Odczepić sprężyny (15/1) i (15/2).

2. Wyciągnąć wkład do mulczowania za uchwyt

(15/3) z komory wyrzutowej (15/a).

5.3 Zawieszanie i zdejmowanie kosza na

trawę (16, 17) Zawieszanie kosza na trawę

1. Zawiesić kosz na trawę na dwóch hakach

(16/1, 16/2) kosiarki samojezdnej w pozycji uchylnej (17/a). Kosz na trawę trzymać przy tym za przedni uchwyt transportowy (17/1) i tylny uchwyt transportowy (17/2). Wskazówka:Kosz na trawę musi być zawie- szany symetrycznie.

2. Złożyć do tyłu kosz na trawę (17/b), aż oprze

i zablokuje się na kosiarce samojezdnej.

3. Sprawdzić prawidłowe osadzenie kosza na

trawę. Wyjmowanie kosza na trawę Przy zdejmowaniu kosza na trawę należy postę- pować w odwrotnej kolejności.

5.4 Kontrola ciśnienia w oponach (18)

Prawidłowe ciśnienie w oponach jest istotnym warunkiem dla prawidłowo ustawionego zespołu tnącego, a tym samym równomiernie koszonego trawnika.

1. Kontrolować ciśnienie w oponach w regular-

nych odstępach czasu (patrz dane technicz- ne).

2. Jeśli ciśnienie w oponach jest zbyt niskie: na-

pompować oponę dostępną w sprzedaży pompką nożną. WSKAZÓWKA 1PSI = 0,07bara.

5.5 Ładowanie akumulatora (19 – 21)

WSKAZÓWKA Przed pierwszym użyciem należy całkowicie naładować akumulator. Aku- mulator można ładować w dowolnym stanie jego naładowania. Podczas pierwszego ładowania akumulatora na- leży go ładować w sposób ciągły przez 12 do 15 godzin, aby osiągnąć pełną pojemność. Tempe- ratura otoczenia musi mieścić się w zakresie od 0 do 40 °C. Na centralnym wskaźniku statusu (06) znajduje się wskaźnik stanu naładowania (06/6) akumula- tora. UWAGA! Niebezpieczeństwo zwarcia. Zwar- cie w otwartej wtyczce ładującej może spowodo- wać pożar.

W celu rozpoczęcia i zakończenia procesu ładowania należy koniecznie postępować zgodnie z opisaną tu procedurą.PL 146 R85.1 Li Uruchomienie Rozpoczęcie procesu ładowania

1. Podjechać kosiarką samojezdną blisko

gniazdka sieciowego i zatrzymać ją.

2. Przekręcić kluczyk bezpieczeństwa do poło-

żenia z kolorem czerwonym (pozycja OFF).

3. Otworzyć pokrywę (19/1) gniazda ładowania

4. Włożyć wtyczkę ładowania do gniazda łado-

wania (20/a) przyciskiem zwalniającym (20/1) skierowanym do góry.

5. Dokręcić wtyczkę ładowania zgodnie z ru-

chem wskazówek zegara (20/b).

6. Włożyć wtyczkę sieciową ładowarki do gniaz-

da. Rozpocznie się proces ładowania. Dioda LED na ładowarce

Dioda LED świeci na czerwono: Akumulator nie jest jeszcze w pełni naładowany.

Dioda LED świeci na zielono: Akumulator jest całkowicie naładowany. Zakończenie procesu ładowania

1. Wyciągnąć wtyczkę ładowarki z gniazdka sie-

2. Przesunąć wstecz przycisk zwalniający

(21/1) na wtyczce ładowania (21/a).

3. Obrócić wtyczkę ładowania przeciwnie do

kierunku ruchu wskazówek zegara (21/b) i wyciągnąć ją (21/c).

5.6 Kontrola urządzeń zabezpieczających

iochronnych Przed każdym uruchomieniem kosiarki samo- jezdnej należy sprawdzić urządzenia zabezpie- czające iochronne. Wszystkie kontrole należy przeprowadzać na równym podłożu, aby uniknąć niezamierzonego przetoczenia się kosiarki samojezdnej. OSTRZEŻENIE! Zagrożenie podczas kon- troli zabezpieczeń! Urządzenia zabezpieczające wolno kontrolować wyłącznie po zajęciu miejsca na fotelu kierowcy oraz kiedy w pobliżu nie ma żadnych ludzi lub zwierząt! Funkcja urządzeń zabezpieczających iochron- nych: patrz Rozdział 3.4 "Urządzenia zabezpie- czające iochronne", strona138.

5.6.1 Kontrola wyłącznika stykowego

zespołu tnącego Warunki: Silnik napędowy jest wyłączony i włą- czony jest hamulec postojowy.

1. Usiąść na fotelu kierowcy.

2. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do góry, aby włączyć zespół tnący.

3. Przełącznik trybów jazdy (05/1) ustawić w po-

4. Przekręcić kluczyk bezpieczeństwa (07/1) do

położenia z kolorem zielonym (pozycja ON). WSKAZÓWKA Silniki napędu jazdy i zespo- łu tnącego nie mogą się uruchomić!

5.6.2 Kontrola wyłącznika stykowego fotela

Warunki: Silnik napędowy jest wyłączony i włą- czony jest hamulec postojowy.

1. Usiąść na fotelu kierowcy.

2. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do dołu, aby wyłączyć zespół tną- cy.

3. Przełącznik trybów jazdy (05/1) ustawić w po-

4. Przekręcić kluczyk bezpieczeństwa (07/1) do

położenia z kolorem zielonym (pozycja ON).

5. Aby wyłączyć hamulec postojowy, wcisnąć i

zwolnić pedał hamulca (09/1).

6. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do góry, aby włączyć zespół tnący.

7. Odciążyć fotel, wstając na chwilę, ale nie wy-

siadać! WSKAZÓWKA Silniki napędu jazdy i zespo- łu tnącego muszą się wyłączyć!

5.6.3 Kontrola wyłącznika stykowego kosza

na trawę Warunki: Silnik napędowy jest wyłączony i włą- czony jest hamulec postojowy.

1. Usiąść na fotelu kierowcy.

2. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do dołu, aby wyłączyć zespół tną- cy.

3. Przełącznik trybów jazdy (05/1) ustawić w po-

4. Przekręcić kluczyk bezpieczeństwa (07/1) do

położenia z kolorem zielonym (pozycja ON).

5. Aby wyłączyć hamulec postojowy, wcisnąć i

zwolnić pedał hamulca (09/1).

6. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do góry, aby włączyć zespół tnący.

7. Lekko podnieść pusty kosz na trawę.

WSKAZÓWKA Silniki zespołu tnącego mu- szą się wyłączyć!493389_b 147 Obsługa

5.6.4 Przeprowadzanie kontroli wizualnej

zespołu tnącego Sprawdzić, czy obudowa zespołu tnącego jest nieuszkodzona i dlatego nie umożliwia dostępu do noży tnących. W razie uszkodzeń skontakto- wać się z warsztatem obsługowo-naprawczym. 6 OBSŁUGA

6.1 Regulacja fotela kierowcy (22)

Fotel kierowcy (22/1) można przesuwać do przo- du lub do tyłu, aby poprawić komfort siedzenia.

1. Nacisnąć dźwignię zwalniającą (22/2) w lewo

2. Przesunąć fotel kierowcy do przodu lub do ty-

3. Puścić dźwignię zwalniającą, aby ustalić fotel

6.2 Wkładanie wkładu do mulczowania (23,

1. Wyjąć kosz na trawę (patrz Rozdział 5.3 "Za-

wieszanie i zdejmowanie kosza na trawę (16, 17)", strona145).

2. Wsunąć wkład do mulczowania (23/1) do ko-

mory wyrzutowej (23/2) aż do oporu (23/a).

3. Zaczepić sprężynę (24/1) na lewym haku

4. Zaczepić sprężynę (24/3) na prawym haku

5. Z powrotem zaczepić kosz na trawę.

6.3 Włączanie/wyłączanie hamulca

postojowego Włączanie hamulca postojowego

1. Wcisnąć pedał hamulca (09/1) aż do oporu i

2. Nacisnąć dźwignię ustalającą (08/1) do góry.

3. Puścić pedał hamulca.

Wyłączanie hamulca postojowego

1. Nadepnąć na pedał hamulca (09/1).

6.4 Uruchamianie izatrzymywanie kosiarki

samojezdnej Uruchamianie kosiarki samojezdnej

1. Usiąść na fotelu kierowcy.

2. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do dołu, aby wyłączyć zespół tną- cy.

3. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu N (położenie neutralne).

4. Przekręcić kluczyk bezpieczeństwa (07/1) do

położenia z kolorem zielonym (pozycja ON).

5. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu F (do przodu) lub R (do tyłu).

6. Nadepnąć lekko na pedał gazu (10/1), aby

uzyskać pożądaną prędkość jazdy. Zatrzymywanie kosiarki samojezdnej

1. Wcisnąć pedał hamulca (09/1) aż do unieru-

chomienia kosiarki i przytrzymać.

2. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu N (położenie neutralne).

3. Nacisnąć dźwignię ustalającą (08/1) do góry,

aby włączyć hamulec postojowy.

4. Puścić pedał hamulca.

5. Przekręcić kluczyk bezpieczeństwa (07/1) do

położenia z kolorem czerwonym (pozycja OFF).

6. Dopiero teraz zsiąść z fotela kierowcy.

6.5 Włączanie i wyłączanie zespołu tnącego

Warunki: Kosiarka samojezdna została urucho- miona i przełącznik trybów jazdy (05/1)jest usta- wiony w położeniu N (położenie neutralne) lub F (do przodu). Włączanie zespołu tnącego

1. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do góry. Wyłączanie zespołu tnącego

1. Nacisnąć przełącznik przyciskowo-pociągowy

6.6 Regulacja wysokości koszenia

1. Pociągnąć dźwignię nastawczą wysokości

koszenia (11/1) w kierunku fotela kierowcy, aby ją odblokować.

2. Przesuwać stopniowo dźwignię nastawczą,

aby ustawić wysokość koszenia (wysokość koszenia: patrz dane techniczne):

do dołu: dla małej wysokości koszenia.

do góry: dla dużej wysokości koszenia.

3. Nacisnąć dźwignię nastawczą do zewnątrz,

aby się zablokowała. WSKAZÓWKA Blokować dźwignię zawsze w wybranej pozycji, aby nie dopuścić do nieocze- kiwanych ruchów zespołu tnącego.

6.7 Jazda ze stałą prędkością

Włączanie stałej prędkości

1. Nadepnąć na pedał gazu (10/1), aby uzyskać

pożądaną prędkość jazdy.PL 148 R85.1 Li Nawyki itechnika pracy

2. Wcisnąć przycisk CCS (04/1).

3. Zdjąć stopę z pedału gazu. Kosiarka samo-

jezdna jedzie ze stałą prędkością. Wyłączanie stałej prędkości

Nadepnąć na pedał hamulca (09/1). LUB:

Nadepnąć na pedał gazu (10/1). LUB:

Wcisnąć przycisk CCS (04/1).

6.8 Koszenie do tyłu

OSTRZEŻENIE! Ryzyko wypadku przy koszeniu do tyłu! Niebezpieczeństwo kolizji z osobami i przedmiotami znajdującymi się za ko- siarką samojezdną. Poważne obrażenia są możli- we.

Podczas koszenia przy jeździe do tyłu należy obserwować obszar roboczy z tyłu maszyny!

Koszenie przy jeździe do tyłu należy wykony- wać tylko w sytuacji, gdy jest to konieczne! Warunki: Kosiarka samojezdna została urucho- miona i przełącznik trybów jazdy (05/1) jest usta- wiony w położeniu F (do przodu). Włączanie koszenia do tyłu

1. Pociągnąć przełącznik przyciskowo-pociągo-

wy (03/1) do góry, aby włączyć zespół tnący.

2. Ustawić wysokość koszenia (patrz Rozdział

6.6 "Regulacja wysokości koszenia", stro-

3. Wcisnąć przycisk RMO (04/2).

4. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu R (do tyłu).

5. Nadepnąć lekko na pedał gazu (10/1), aby

uzyskać pożądaną prędkość jazdy. Należy obserwować przy tym znajdujące się z tyłu otoczenie. Wyłączanie koszenia do tyłu

W celu zmiany kierunku koszenia do przodu: Przełącznik trybów jazdy ustawić w położeniu F (do przodu). LUB:

Gdy jazda nadal ma odbywać się do tyłu z wyłączonym zespołem tnącym: Nacisnąć przełącznik przyciskowo-pociągowy (03/1) do dołu.

6.9 Opróżnianie kosza na trawę

WSKAZÓWKA W przypadku całkowitego napełnienia kosza na trawę wydawany jest aku- styczny sygnał. Najpóźniej w tym momencie na- leży kosz opróżnić. Kosiarka samojezdna wyposażona jest w obsłu- giwany ręcznie za pomocą dźwigni teleskopowej kosz na trawę.

Opróżnianie kosza na trawę odbywa się z fo- tela kierowcy.

Podniesienie lub wyczepienie kosza na trawę przy załączonym zespole tnącym powoduje automatyczne wyłączenie zespołu tnącego.

Przyrządu tnącego nie można włączyć w przypadku nieprawidłowego zamocowania kosza na trawę.

1. Wyciągnąć dźwignię teleskopową (12/1) z

2. Nacisnąć dźwignię teleskopową do przodu,

aby otworzyć kosz na trawę. Pokos wypada.

3. Nacisnąć dźwignię teleskopową do tyłu, aby

kosz na trawę zablokował się.

6.10 Włączanie/wyłączanie reflektorów

1. Nacisnąć zielony przycisk LED (04/3), aby

2. Nacisnąć ponownie zielony przycisk LED,

7.1 Interwał koszenia

Należy pamiętać, że wzrost trawy jest różny wzależności od pory roku. Na początku wiosny zaleca się wybranie krótszego interwału kosze- nia. Gdy zbiegiem roku szybkość wzrostu trawy zmniejszy się, interwał koszenia należy zwięk- szyć.

7.2 Koszenie wysokiej trawy

Jeśli trawa rosła dłużej niż zwykle lub jest zbyt wilgotna, należy wybrać większe ustawienie wy- sokości koszenia. Następnie należy powtórzyć koszenie zmniejszym, zwykłym ustawieniem wy- sokości.

Wcelu uzyskania optymalnego efektu mulczowa- nia trawnik powinien być regularnie koszony (ok. 1 do 2 razy wtygodniu). Należy skosić 1/3 wyso- kości trawy, np. 2cm przy 6cm wysokości trawy. Dzięki temu pokos zostanie dobrze rozłożony na trawniku.493389_b 149 Konserwacja ipielęgnacja

8 KONSERWACJA IPIELĘGNACJA

OSTRZEŻENIE! Niebezpieczeństwo od- niesienia ran ciętych. Niebezpieczeństwo od- niesienia ran ciętych wprzypadku kontaktu zru- chomymi częściami oostrych krawędziach ina- rzędziami tnącymi.

Przed przystąpieniem do prac związanych zkonserwacją, pielęgnacją iczyszczeniem należy zawsze wyłączyć urządzenie. Wycią- gnąć kluczyk bezpieczeństwa!

Podczas wykonywania prac związanych zkonserwacją, pielęgnacją iczyszczeniem należy zawsze nosić rękawice ochronne.

8.1 Plan konserwacji

Następujące prace mogą być przeprowadzane samodzielnie przez użytkownika. Wszystkie po- zostałe prace konserwacyjne, serwisowe i zwią- zane z utrzymaniem w ruchu należy przeprowa- dzać w autoryzowanym warsztacie serwisowym. WSKAZÓWKA Przy dużym obciążeniu i wy- sokich temperaturach interwały serwisowe mogą ulec skróceniu. Czynność Przed każdym użyciem Po każdym użyciu Przed każdym złożeniem na magazyn Kontrola hamulca (próbne hamowanie na pro- stym odcinku).

Kontrola ciśnienia w oponach. X Kontrola noży tnących. X Kontrola mocowania elementów. X Czyszczenie kosiarki samojezdnej. X X

8.2 Czyszczenie kosiarki samojezdnej

Warunkiem zachowania optymalnej funkcjonalno- ści i długiego okresu użytkowania kosiarki samo- jezdnej jest regularne czyszczenie maszyny. Po każdej zakończonej pracy kosiarkę należy oczy- ścić z przyklejonych zanieczyszczeń. UWAGA! Uszkodzenia na skutek przenika- nia wody! Woda w elementach elektrycznych i elektronicznych prowadzi do zwarć i uszkodzeń. Woda w elementach mechanicznych może pro- wadzić do utraty smarowania i uszkodzenia.

Należy unikać podczas czyszczenia przeni- kania wody do układu elektrycznego/elektro- nicznego!

W szczególności nie należy używać myjki wysokociśnieniowej ani węża ogrodowego!

8.2.1 Wyjmowanie i czyszczenie kosza na

trawę Przed czyszczeniem opróżnić kosz na trawę (patrz Rozdział 6.9 "Opróżnianie kosza na tra- wę", strona148). Napełniony kosz na trawę jest za ciężki, aby mógł zostać bezpiecznie zdemon- towany.

1. Wyjąć kosz na trawę.

2. Kosz na trawę spryskać wewnątrz i zewnątrz

za pomocą węża z wodą.

3. Trwale przylegające zabrudzenia ostrożnie

zdrapać, np. za pomocą szczotki. Wskazówka:Zwłaszcza w przypadku koszy na trawę z workiem tkaninowym należy uwa- żać, by nie uszkodzić tkaniny.

4. Z powrotem zaczepić kosz na trawę.

8.2.2 Czyszczenie obudowy i elementów

obsługowych Do usuwania zanieczyszczenia i resztek trawy należy używać szmatki, zmiotki, pędzla z długim trzonkiem lub podobnych narzędzi.

8.2.3 Czyszczenie kanału wyrzutowego

Regularne czyszczenie kanału wyrzutowego gwarantuje bezproblemową regulację wysokości koszenia.

8.2.4 Czyszczenie zespołu tnącego

1. Wyłączyć kosiarkę samojezdną i wyciągnąć

kluczyk bezpieczeństwa!

2. Wyjąć kosz na trawę.PL

150 R85.1 Li Pomoc wprzypadku usterek

3. Ustawić kosiarkę samojezdną – korzystając z

pomocy drugiej osoby – tyłem na podłożu i zabezpieczyć ją przed przewróceniem się. Czyszczenie

1. Zakładać rękawice ochronne i nie sięgać do

noży tnących podczas czyszczenia.

2. Zespół tnący należy czyścić zmiotką ręczną,

szczotką lub drewnianym kijem.

8.3 Konserwacja noży tnących

Wtrakcie całego sezonu koszenia należy dbać oodpowiednią ostrość noża tnącego, aby unik- nąć wyrywania irozszarpywania trawy. Oderwa- ne krawędzie trawy brązowieją. Zmniejsza to wzrost trawy izwiększa jej podatność na choro- by.

Po każdym użyć sprawdzić noże tnące pod kątem naostrzenia ioznak zużycia! W razie potrzeby należy udać się do punktu serwiso- wego producenta.

W przypadku wymiany noży używać tylko oryginalnych nożny zamiennych (lista orygi- nalnych noży zamiennych: patrz dane tech- niczne). Używanie nieoryginalnych części za- miennych powoduje utratę gwarancji i może prowadzić do uszkodzenia kosiarki samo- jezdnej i poważnych urazów.

9 POMOC WPRZYPADKU USTEREK

OSTROŻNIE! Niebezpieczeństwo skale- czenia. Poruszające się części urządzenia oostrych krawędziach mogą spowodować obra- żenia.

Podczas wykonywania prac związanych zkonserwacją, pielęgnacją iczyszczeniem należy zawsze nosić rękawice ochronne!

WSKAZÓWKA W przypadku zakłóceń, któ- re nie zostały wymienione w tej tabeli, lub takich, których nie można usunąć we własnym zakresie, należy skontaktować się z naszym działem ob- sługi klienta. Usterka Możliwa przyczyna Usuwanie Brak prądu Wyłącznik stykowy fotela wyłą- czony lub uszkodzony Usiąść na fotelu. Zlecić naprawę.* Przełącznik trybów jazdy lub przełącznik kluczykowy uszko- dzony Zlecić naprawę.* Urządzenie sterujące jazdą do przodu / do tyłu uszkodzone Zlecić naprawę.* Luźne, zabrudzone lub uszko- dzone wtyczki wiązek kablowych Zlecić naprawę.* Kosz na trawę niezaczepiony. Zaczepić kosz na trawę. Kosz na trawę nie we właściwej pozycji Sprawdzić i ew. poprawić pozycję kosza na trawę. Kosiarka samojezdna nie jedzie. Przełącznik trybów jazdy znajdu- je się w położeniu N (położenie neutralne). Przełącznik trybów jazdy ustawić w po- łożeniu F (do przodu) lub R (do tyłu). Włączyć hamulec postojowy. Wyłączyć hamulec postojowy. Stopa znajduje się na pedale ha- mulca. Puścić pedał hamulca. Stopa znajduje się na pedale ga- zu. Puścić pedał gazu.493389_b 151 Pomoc wprzypadku usterek Usterka Możliwa przyczyna Usuwanie Silnik zespołu tnącego zabloko- wany. Odczekać 5 sekund, aż sterownik zwol- ni silnik zespołu tnącego. LUB: Wyłączyć kosiarkę samojezdną, a na- stępnie usunąć brud z zespołu tnącego. Silnik napędowy zablokowany. Usunąć zabrudzenia i przeszkody. Zbyt niski poziom naładowania akumulatora Naładować akumulator. Uszkodzony pedał hamulca lub pedał gazu Przeprowadzić próbę samoczynną.** Jeśli uszkodzony, zlecić naprawę.* Przełącznik trybów jazdy uszko- dzony Przeprowadzić próbę samoczynną.** Jeśli uszkodzony, zlecić naprawę.* Urządzenie sterujące jazdą do przodu / do tyłu uszkodzone Przeprowadzić próbę samoczynną.** Jeśli uszkodzony, zlecić naprawę.* Luźne, zabrudzone lub uszko- dzone wtyczki wiązek kablowych Zlecić naprawę.* Silniki zespołu tnącego nie uruchamiają się. Przełącznik trybów jazdy znajdu- je się w położeniu R (do tyłu). Przełącznik trybów jazdy ustawić w po- łożeniu F (do przodu) lub N (położenie neutralne). LUB: Wcisnąć przycisk RMO. Silnik zespołu tnącego zabloko- wany. Wyłączyć kosiarkę samojezdną, a na- stępnie usunąć brud z zespołu tnącego. Zbyt niski poziom naładowania akumulatora Naładować akumulator. Urządzenie sterujące jazdą do przodu / do tyłu uszkodzone Przeprowadzić próbę samoczynną.** Jeśli uszkodzony, zlecić naprawę.* Luźne, zabrudzone lub uszko- dzone wtyczki wiązek kablowych Zlecić naprawę.* Silnik zespołu tnącego uszko- dzony Przeprowadzić próbę samoczynną.** Jeśli uszkodzony, zlecić naprawę.* Kosiarka samojezdna nie działa. Urządzenie sterujące jazdą do przodu / do tyłu uszkodzone Silnik napędowy lub silniki ze- społu tnącego uszkodzone Przeprowadzić kilkakrotnie: Wyłączyć kosiarkę samojezdną i po 5 sekundach uruchomić ponownie. Jeśli uszkodzony, zlecić naprawę.* Akumulator jest niesprawny Wymienić akumulator.* Kosiarka samojezdna mocno wibruje. Zgubiony nóż tnący. Zlecić naprawę.* Noże tnące niewyważone. Zlecić wyważenie.*PL 152 R85.1 Li Pomoc wprzypadku usterek Usterka Możliwa przyczyna Usuwanie Uchwyt na nóż zniekształcony. Zlecić naprawę.* Zmniejsza się moc silników zespołu tnącego. Za wysoka lub zbyt wilgotna tra- wa. Skorygować wysokość koszenia; za- pewnić wolną przestrzeń do pracy ze- społu tnącego cofając trochę kosiarkę. Zapchany kanał wyrzutowy/ze- spól tnący. Oczyścić kanał wyrzutowy/zespół tnący. Wyłączyć kosiarkę samojezdną i wycią- gnąć kluczyk bezpieczeństwa! Nóż tnący mocno zużyty. Wymienić nóż tnący.* Za duża prędkość jazdy. Zmniejszyć prędkość jazdy. Nierówne koszenie Nóż tnący zużyty lub nieostry. Wymienić lub naostrzyć nóż tnący. Zle- cić wyważenie naostrzonych noży.* Nieprawidłowa wysokość kosze- nia Skorygować wysokość koszenia. Za duża prędkość jazdy Zredukować prędkość jazdy. Różne ciśnienie w oponach, gdy kosiarka stoi na kołach Napompować do prawidłowego ciśnie- nia w oponach (patrz dane techniczne). Kosz na trawę nie napełnia się. Za nisko ustawiona wysokość koszenia. Skorygować wysokość koszenia. Trawa jest wilgotna – jest za ciężka do przenoszenia za po- mocą strumienia powietrza. Przesunąć operację koszenia, dopóki powierzchnia trawnika nie wyschnie. Nóż tnący mocno zużyty. Wymienić nóż.* Za wysoka trawa 2 razy skosić trawę:

1. Przejście: wysoka wysokość ko-

2. przejście: żądana wysokość ko-

szenia. Zanieczyszczony kanał wyrzuto- wy / zespół tnący. Oczyścić kanał wyrzutowy/zespół tnący. Zakłócenia, których nie można jedno- znacznie zidentyfiko- wać Przeprowadzić próbę samoczynną.** *: Udać się do punktu serwisowego producenta. **: patrz Rozdział 9.2 "Przeprowadzanie próby samoczynnej", strona153493389_b 153 Transport

9.2 Przeprowadzanie próby samoczynnej

Włączanie próby samoczynnej

1. Usiąść na fotelu kierowcy.

2. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu N (położenie neutralne).

3. Przekręcić kluczyk bezpieczeństwa (07/1) do

położenia z kolorem zielonym (pozycja ON).

4. W przeciągu 2 minut naciskać przyciski w na-

stępującej kolejności: CCS(04/1) > RMO(04/2) > CCS(04/1) > RMO(04/2) Przeprowadzanie próby samoczynnej

1. Nadepnąć na pedał hamulca (09/1): Działa,

gdy zabrzmi sygnał dźwiękowy.

2. Nadepnąć na pedał gazu (10/1): Działa, gdy

zabrzmi sygnał dźwiękowy.

3. Nacisnąć dźwignię ustalającą (08/1) do góry

w przypadku hamulca postojowego: Działa, gdy zabrzmi sygnał dźwiękowy.

4. Wcisnąć przycisk RMO (04/2). Działa, gdy

świeci się przycisk i zabrzmi sygnał dźwięko- wy.

5. Wcisnąć przycisk LED (04/3). Działa, gdy

świecą się reflektory.

6. Wcisnąć przycisk CCS (04/4). Działa, gdy

świeci się przycisk i zabrzmi sygnał dźwięko- wy.

7. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu F (do przodu) i następnie nadepnąć na pedał gazu (10/1). Działa, gdy kosiarka samojezdna jedzie do przodu.

8. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu R (do tyłu) i następnie nadepnąć na pedał gazu (10/1). Działa, gdy kosiarka sa- mojezdna jedzie do tyłu.

9. Przełącznik trybów jazdy (05/1) ustawić w po-

łożeniu F (do przodu) i następnie pociągnąć przełącznik przyciskowo-pociągowy (03/1) do góry, aby włączyć zespół tnący. Działa, gdy obracają się noże tnące. Jeśli uszkodzone

1. Udać się do punktu serwisowego producenta.

10 TRANSPORT Podczas transportu kosiarki samojezdnej przy użyciu sprzętu transportowego (np. przyczepa samochodu ciężarowego) pod przyrząd tnący na- leży podłożyć odpowiedni element odciążający zawieszenie przyrządu tnącego. Podczas transportu należy zwrócić uwagę, by wybrany środek transportu miał wystarczającą ła- downość oraz by kosiarka samojezdna była od- powiednio zabezpieczona. 11 PRZECHOWYWANIE Kosiarkę samojezdną należy przechowywać w miejscu zabezpieczonym przed warunkami pogo- dowymi, w szczególności przed wilgocią, desz- czem i dłuższym bezpośrednim promieniowa- niem słonecznym. Zwłaszcza zawarte w świetle słonecznym promieniowanie UV może w przy- padku dłuższego oddziaływania sprawiać, że części z tworzywa sztucznego będą blaknąć i ulegać uszkodzeniu.

1. Oczyścić i wysuszyć (patrz Rozdział 8.2

"Czyszczenie kosiarki samojezdnej", stro- na149).

2. Kosiarkę samojezdną składować w poniż-

w suchym, wolnym od mrozu miejscu

temperatura składowania 0°C – 35°C

Stan naładowania akumulatora: 3 – 4 kreski na wskaźniku stanu naładowania

3. Przykryć szmatką, aby zapobiec zabrudze-

niu. Wskazówka:Nie używać folii plastikowej! Mokrość i wilgoć mogą gromadzić się pod fo- lią z tworzywa sztucznego. Akumulator należy doładowywać przez ok. 1 go- dzinę co około 3 miesięcy. Dzięki funkcji automa- tycznego rozpoznawania stanu naładowania ła- dowany akumulator jest zabezpieczony przed przeładowaniem. Można zatem pozostawiać go podłączonym do ładowarki przez pewien, jednak niezbyt długi, czas. 12 UTYLIZACJA

12.1 Wyjmowanie akumulatora

Przed utylizacją kosiarki samojezdnej należy wy- jąć z niej akumulator zgodnie z przepisami bez- pieczeństwa. Wykonanie tego zadania należy zlecić do centrum serwisowego producenta lub wyspecjalizowanego sprzedawcy.PL 154 R85.1 Li Obsługa klienta/Serwis

12.2 Wskazówki prawne

Wskazówki dotyczące ustawy ozużytym sprzęcie elektrycznym ielektronicznym (ElektroG)

Zużyte urządzenia elektryczne ielek- tronicznie nie mogą być utylizowane zodpadami zgospodarstwa domowe- go, lecz należy przekazać je do osob- nej zbiórki lub utylizacji.

Zużyte baterie lub akumulatory, które nie są na stałe wbudowane wzużytym urządzeniu, należy wyciągnąć przed oddaniem urządze- nia! Ich utylizacja jest regulowana przez usta- wę ozużytych bateriach.

Właściciele lub użytkownicy urządzeń elek- trycznych ielektronicznych są prawnie zobo- wiązani do ich oddania po zużyciu.

Użytkownik końcowy odpowiada za usunięcie danych osobowych zutylizowanego urządze- nia! Symbol przekreślonego pojemnika na odpady oznacza, że zużyte urządzenia elektryczne ielek- troniczne nie mogą być utylizowane razem zod- padami zgospodarstwa domowego. Zużyte urządzenia elektryczne ielektroniczne można nieodpłatnie oddać wnastępujących punktach zbiórki:

publiczne punkty utylizacji lub zbiórki odpa- dów (np. komunalne punkty składowania od- padów);

punkty sprzedaży urządzeń elektrycznych (stacjonarne ionline), oile sprzedawcy są zobowiązani do odbioru lub oferuję tę usługę dobrowolnie. Wszystkie powyższe zasady obowiązują wyłącz- nie w odniesieniu do urządzeń sprzedawanych i instalowanych na terenie Unii Europejskiej i obję- tych dyrektywą 2012/19/UE. W krajach nienale- żących do Unii Europejskiej obowiązywać mogą inne przepisy dotyczące utylizacji urządzeń elek- trycznych i elektronicznych. Wskazówki dotyczące ustawy ozużytych bateriach (BattG)

Zużyte baterie iakumulatory nie mogą być utylizowane zodpadami zgospo- darstwa domowego, lecz należy prze- kazać je do osobnej zbiórki lub utyliza- cji.

Informacje na temat bezpiecznego wyciąga- nia baterii lub akumulatorów zurządzenia elektrycznego oraz informacje na temat ich typu lub systemu chemicznego są zawarte wodpowiedniej instrukcji obsługi lub monta- żu.

Właściciele lub użytkownicy baterii iakumula- torów są prawnie zobowiązani do ich oddania po zużyciu. Zwrot ogranicza się do przekaza- nia standardowych ilości występujących wgospodarstwach domowych. Zużyte baterie mogą zawierać szkodliwe sub- stancje lub metale ciężkie, które mogą powodo- wać poważne szkody dla środowiska naturalnego izdrowia. Recykling zużytych baterii iwykorzy- stanie zawartych wnich zasobów przyczynia się do ochrony tych obu ważnych dóbr. Symbol przekreślonego pojemnika na odpady oznacza, że zużyte baterie iakumulatory nie mo- gą być utylizowane razem zodpadami zgospo- darstwa domowego. Jeżeli pod symbolem pojemnika na odpady znaj- dują się dodatkowo oznaczenia Hg, Cd lub Pb, oznacza to:

Hg: Bateria zawiera więcej niż 0,0005% rtęci

Cd: Bateria zawiera więcej niż 0,002% ka- dmu

Pb: Bateria zawiera więcej niż 0,004% ołowiu Zużyte akumulatory ibaterie można nieodpłatnie oddać wnastępujących punktach zbiórki:

publiczne punkty utylizacji lub zbiórki odpa- dów (np. komunalne punkty składowania od- padów);

punkty sprzedaży baterii iakumulatorów;

punkty odbioru zużytych akumulatorów i ba- terii;

punkt odbioru producenta (jeżeli nie należy on do systemu odbioru zużytych akumulato- rów i baterii). Wszystkie powyższe zasady obowiązują wyłącz- nie w odniesieniu do akumulatorów ibaterii sprzedawanych na terenie Unii Europejskiej i ob- jętych dyrektywą 2006/66/WE. W krajach niena- leżących do Unii Europejskiej obowiązywać mo- gą inne przepisy dotyczące utylizacji akumulato- rów ibaterii.

13 OBSŁUGA KLIENTA/SERWIS

Wszelkie pytania dotyczące gwarancji, naprawy lub części zamiennych należy kierować do naj- bliższego punktu serwisowego AL-KO. Można go znaleźć w następującej witrynie internetowej: www.al-ko.com/service-contacts493389_b 155 Gwarancja 14 GWARANCJA Ewentualne wady materiałowe lub produkcyjne wurządzeniu usuwamy przed upływem ustawowego okresu przedawnienia roszczeń ztytułu rękojmi za wady fizyczne, dokonując wedle naszego uznania naprawy lub wymiany produktu. Okres przedawnienia ustalany jest zgodnie zprawem obowiązującym wkraju, wktórym produkt został zakupiony. Gwarancja obowiązuje tylko wprzypadku:

zastosowania się do treści niniejszej instrukcji obsługi

prawidłowego postępowania,

stosowania oryginalnych części zamiennych. Gwarancja wygasa wprzypadku:

samodzielnych prób naprawy,

samodzielnych zmian technicznych,

zastosowania niezgodnie zprzeznaczeniem. Gwarancja nie obejmuje:

uszkodzeń lakieru spowodowanych zwykłym zużyciem

części zużywalnych, oznaczonych na wykazie części zamiennych ramką xxxxxx (x)

Okres gwarancji rozpoczyna się od momentu nabycia przez pierwszego użytkownika końcowego. De- cydujące znaczenie ma tutaj data dokumentu zakupu. Należy zwrócić się do dystrybutora lub najbliż- szego autoryzowanego punktu serwisowego, przedkładając niniejszą deklarację gwarancyjną oraz do- wód zakupu. Niniejsza deklaracja nie narusza ustawowych roszczeń nabywcy wstosunku do sprze- dawcy ztytułu wad.DK 156 R85.1 Li Oversættelse af den originale brugsanvisning
