BRUGSANVISNING R85.1 Li AL-KO

Indholdsfortegnelse 1 Generelle sikkerhedsanvisninger for el- værktøjer.................................................. 157

1.1 Arbejdspladssikkerhed ....................... 157

1.4 Brug og håndtering af den elektriske

maskine.............................................. 158

1.5 Brug og håndtering af den batterid-

3.4 Sikkerheds- og beskyttelsesanord-

4.1 Sikkerhedsanvisninger til plænetrak-

4.3 Sikkerhedsanvisninger for oplader..... 165

5 Ibrugtagning............................................. 165

5.1 Udpakning af plænetraktor (13,14) ...165

5.2 Fjernelse af bioklip (15)...................... 165

5.3 Isætning og udtagning af græsop-

5.6 Kontrol af sikkerheds- og beskyttel-

sesanordninger...................................166

5.6.1 Kontrol af klippeværkskontakten..166

5.6.2 Kontrol af sædekontakten ............166

5.6.3 Kontrol af kontakten til græsop-

samlingsbeholderen.....................167

5.6.4 Udfør en synskontrol af klippe-

skjoldet.........................................167 6 Betjening ...................................................167

6.1 Indstilling af førersæde (22)................167

6.2 Isætning af bioklip (23, 24) .................167

6.3 Træk/slæk parkeringsbremsen...........167

6.4 Start og stop plænetraktoren ..............167

6.5 Tænd og sluk for klippeværket ...........167

6.6 Indstilling af klippehøjde .....................167

6.7 Kørsel med konstant hastighed ..........168

6.8 Klipning ved bagudkørsel ...................168

6.9 Tømning af græsopsamlingsbeholde-

ren ......................................................168

6.10 Tænd og sluk lygter ............................168

7 Arbejdsmåde og arbejdsteknik..................168

7.1 Klippeinterval ......................................168

7.2 Slåning af højt græs ...........................168

8.2 Rengøring af plænetraktoren..............169

8.2.1 Aftagning af græsopsamlingsbe-

holderen og rengøring..................169

8.2.2 Rengøring af området omkring

huset og betjeningselementer......169

8.2.3 Rengøring af udkastkanal ............169

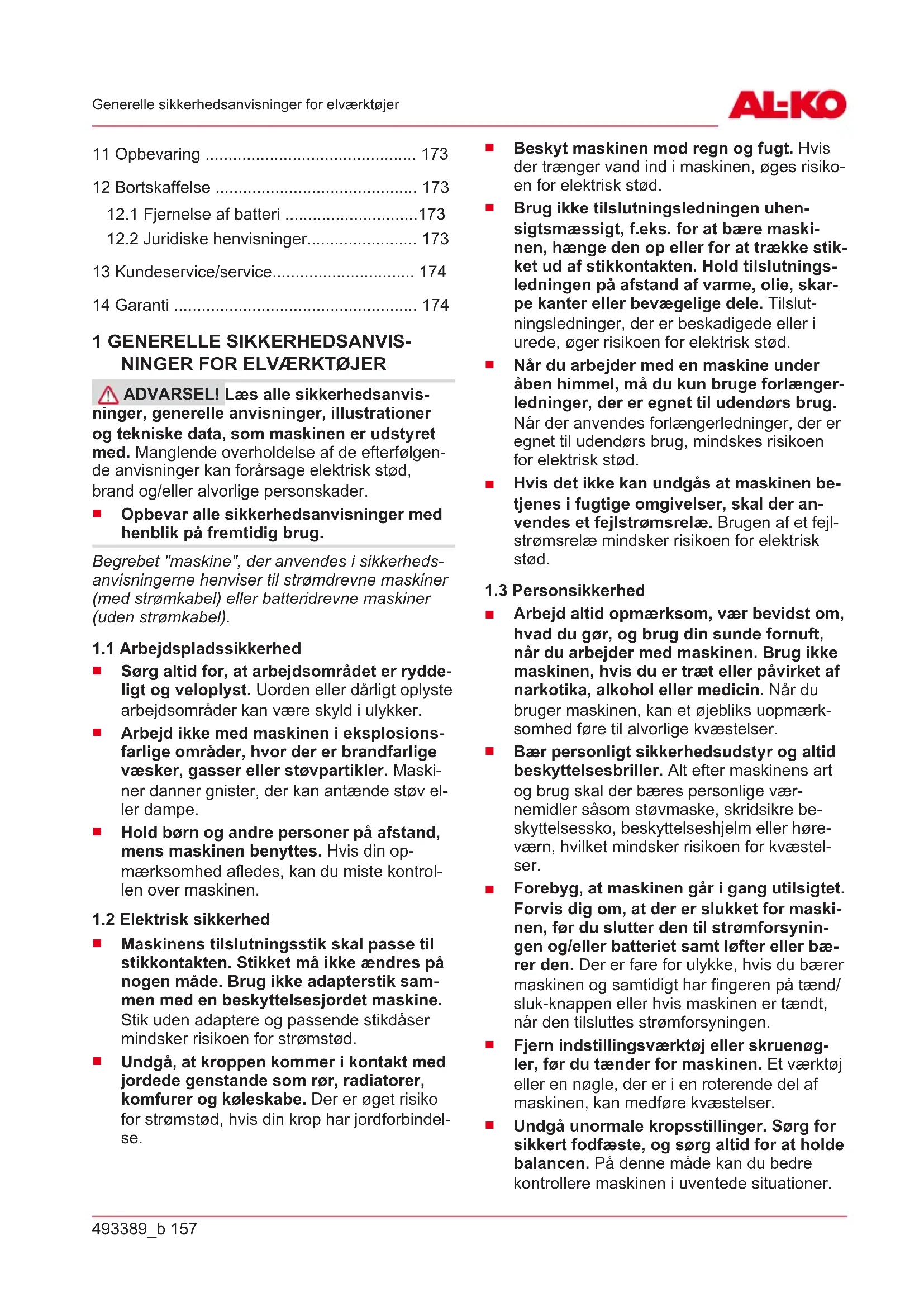

ADVARSEL! Læs alle sikkerhedsanvis- ninger, generelle anvisninger, illustrationer og tekniske data, som maskinen er udstyret med. Manglende overholdelse af de efterfølgen- de anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsanvisninger med henblik på fremtidig brug. Begrebet "maskine", der anvendes i sikkerheds- anvisningerne henviser til strømdrevne maskiner (med strømkabel) eller batteridrevne maskiner (uden strømkabel).

1.1 Arbejdspladssikkerhed

Sørg altid for, at arbejdsområdet er rydde- ligt og veloplyst. Uorden eller dårligt oplyste arbejdsområder kan være skyld i ulykker.

Arbejd ikke med maskinen i eksplosions- farlige områder, hvor der er brandfarlige væsker, gasser eller støvpartikler. Maski- ner danner gnister, der kan antænde støv el- ler dampe.

Hold børn og andre personer på afstand, mens maskinen benyttes. Hvis din op- mærksomhed afledes, kan du miste kontrol- len over maskinen.

1.2 Elektrisk sikkerhed

Maskinens tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sam- men med en beskyttelsesjordet maskine. Stik uden adaptere og passende stikdåser mindsker risikoen for strømstød.

Undgå, at kroppen kommer i kontakt med jordede genstande som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindel- se.

Beskyt maskinen mod regn og fugt. Hvis der trænger vand ind i maskinen, øges risiko- en for elektrisk stød.

Brug ikke tilslutningsledningen uhen- sigtsmæssigt, f.eks. for at bære maski- nen, hænge den op eller for at trække stik- ket ud af stikkontakten. Hold tilslutnings- ledningen på afstand af varme, olie, skar- pe kanter eller bevægelige dele. Tilslut- ningsledninger, der er beskadigede eller i urede, øger risikoen for elektrisk stød.

Når du arbejder med en maskine under åben himmel, må du kun bruge forlænger- ledninger, der er egnet til udendørs brug. Når der anvendes forlængerledninger, der er egnet til udendørs brug, mindskes risikoen for elektrisk stød.

Hvis det ikke kan undgås at maskinen be- tjenes i fugtige omgivelser, skal der an- vendes et fejlstrømsrelæ. Brugen af et fejl- strømsrelæ mindsker risikoen for elektrisk stød.

Arbejd altid opmærksom, vær bevidst om, hvad du gør, og brug din sunde fornuft, når du arbejder med maskinen. Brug ikke maskinen, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Når du bruger maskinen, kan et øjebliks uopmærk- somhed føre til alvorlige kvæstelser.

Bær personligt sikkerhedsudstyr og altid beskyttelsesbriller. Alt efter maskinens art og brug skal der bæres personlige vær- nemidler såsom støvmaske, skridsikre be- skyttelsessko, beskyttelseshjelm eller høre- værn, hvilket mindsker risikoen for kvæstel- ser.

Forebyg, at maskinen går i gang utilsigtet. Forvis dig om, at der er slukket for maski- nen, før du slutter den til strømforsynin- gen og/eller batteriet samt løfter eller bæ- rer den. Der er fare for ulykke, hvis du bærer maskinen og samtidigt har fingeren på tænd/ sluk-knappen eller hvis maskinen er tændt, når den tilsluttes strømforsyningen.

Fjern indstillingsværktøj eller skruenøg- ler, før du tænder for maskinen. Et værktøj eller en nøgle, der er i en roterende del af maskinen, kan medføre kvæstelser.

Undgå unormale kropsstillinger. Sørg for sikkert fodfæste, og sørg altid for at holde balancen. På denne måde kan du bedre kontrollere maskinen i uventede situationer.DK 158 R85.1 Li Generelle sikkerhedsanvisninger for elværktøjer

Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra be- vægelige dele. Løstsiddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

Kan der monteres støvudsugnings- og - opsamlingsanlæg, skal dette tilsluttes og bruges som tilsigtet. Støvgener mindskes, når der bruges en støvudsugningsanordning.

Vær ikke overmodig, og tilsidesæt ikke sikkerhedsforskrifterne for maskinen, og- så selv om du kender maskinen godt efter megen brug. Uagtsom håndtering kan lyn- hurtigt medføre alvorlige kvæstelser.

1.4 Brug og håndtering af den elektriske

Pas på ikke at overbelaste maskinen. Brug kun den maskine, der er egnet til ar- bejdet. Du arbejder bedre og mere sikkert med den korrekte maskine inden for det an- givne ydelsesområde.

Brug ikke maskinen med defekte kontak- ter. En maskine, der ikke længere kan tæn- des og slukkes, er farlig og skal repareres.

Træk stikket ud af stikdåsen, og/eller fjern batteriet, før du indstiller på maskinen, skifter reservedele eller rydder maskinen væk. Disse forsigtighedsregler forhindrer, at maskinen startes utilsigtet.

Opbevar maskinen, der ikke er i brug, uden for børns rækkevidde. Lad ikke per- soner bruge maskinen, hvis de ikke har sat sig ind dens brug eller ikke har læst disse anvisninger. Maskiner udgør en fare, hvis de bruges af uerfarne personer.

Plej maskinen og påstiksværktøjet om- hyggeligt. Kontroller, om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beska- diget på en sådan måde, at maskinens funktion nedsat. Få beskadigede dele re- pareret, før maskinen tages i brug. Mange ulykker har deres årsag i dårligt vedligeholdte maskiner.

Hold skærende/klippende værktøjer skar- pe og rene. Omhyggeligt plejede skærende/ klippende værktøjer med skarpe skære-/klip- pekanter går ikke så let fast og er lettere at styre.

Brug maskinen, tilbehør, påstiksværktøj osv. i overensstemmelse med anvisnin- gerne. Tag højde for arbejdsforholdene og aktiviteten, der skal udføres. Der er risiko for farlige situationer, hvis maskiner bruges til andet end det, de er beregnet til.

Lad kun batterierne op i opladere, der an- befales af producenten. Der er fare for brand, hvis en oplader, der kun er egnet til en bestemt type genopladelige batterier, bruges sammen med andre batterier.

Brug kun de dertil beregnede batterier i maskinen. Der er fare for kvæstelser og brand, hvis der bruges andre batterier.

Hold batterier, der ikke anvendes, på af- stand af hæfteklammerne, mønter, nøgler, søm, skruer eller andre mindre metalgen- stande, der kan forårsage en direkte for- bindelse af polerne. Der er fare for forbræn- dinger eller brand, hvis batteriets poler kort- sluttes.

Ved forkert anvendelse kan der sive væ- ske ud af batteriet. Undgå al kontakt med væsken. Skyl med vand, hvis der opstår utilsigtet kontakt. Opsøg læge, hvis væ- sken kommer i øjnene. Udsivende væske fra et batteri kan medføre hudirritation eller forbrændinger.

Brug ikke beskadigede eller ombyggede batterier. Beskadigede eller ombyggede bat- terier kan forholde sig uforudsigeligt og med- føre brand, eksplosion eller fare for kvæstel- ser.

Udsæt ikke et batteri for ild eller for høje temperaturer. Ild eller temperaturer over 130°C kan forårsage en eksplosion.

Overhold alle anvisninger til opladning, og oplad aldrig batteriet eller den batterid- revne maskine uden for det temperatur- område, der er angivet i brugsanvisnin- gen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan øde- lægge batteriet og øger risikoen for brand.

Lad kun kvalificerede fagfolk reparere ma- skinen og med kun originale reservedele. På denne måde er der sikkerhed for, at ma- skinens sikkerhedsfunktioner opretholdes.493389_b 159 Om denne brugsanvisning

Udfør aldrig service på beskadigede batte- rier. Kun producenten eller et autoriseret kundeværksted må udføre servicen.

Den tyske udgave er den originale driftsvej- ledning. Alle andre sprog er oversættelser af den originale driftsvejledning.

Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

Plænetraktorerne leveres i forskellige udstyr- svarianter. Bemærk, at billederne kan afvige fra originalen. Hvis du har problemer med at forstå beskrivelserne, bedes du henvende dig til et serviceværksted eller producenten.

2.1 Symboler på forsiden

Symbol Betydning Læs denne brugsanvisning omhyg- geligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere ap- paratet uden forstyrrelser. Brugsanvisning

Håndter li-ion batterier forsigtigt! Overhold især anvisningerne i nær- værende brugsanvisning vedrøren- de transport, opbevaring og bort- skaffelse!

2.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser. FORSIGTIG! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser. OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade. BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre. 3 PRODUKTBESKRIVELSE

Plænetraktoren er beregnet til at klippe private villa- og kolonihaver, der skråner maks. 12° (21%). Yderligere anvendelser som f.eks. bioklip er kun tilladt, såfremt der anvendes originalt tilbe- hør og de maksimale belastningsværdier overhol- des. Dette apparat er udelukkende beregnet til privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overens- stemmelsen (CE-mærket) ikke opfyldes, og at fa- brikantens ansvar med henblik på skader, der på- føres brugeren eller udenforstående, bortfalder.

3.2 Forudsigelig forkert brug

Plænetraktoren er ikke fremstillet med henblik på erhvervsmæssig anvendelse i offentlige parker, sportsanlæg eller land- og skovbrug. ADVARSEL! Fare ved overbelastning af plænetraktoren! Sørg for, ikke at overskride der tilladte stigninger/hældninger. Hvis disse værdier overskrides, er der fare for at overbelaste plæne- traktorens bremseydelse med deraf følgende far- lige situationer! BEMÆRK Husk, at plænetraktoren ikke er indregistreret, og at den dermed ikke må køre på offentlige gader og veje!

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved korrekt brug. Maskinens art og udførelse kan medføre følgende mulige farer alt efter brugen:

Afklippet materiale, jord og små sten kan bli- ve slynget væk.

Indånding af partikler fra de afskårne grene, når der ikke bæres åndedrætsværn.

3.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Det er forbundet med fare at fjerne eller manipulere ved beskyttelses- anordninger. Enhver betjening af plænetrakto- ren er forbudt, hvis beskyttelsesanordningerne er blevet fjernet eller ændret. Defekte beskyttelses- anordninger skal omgående repareres eller ud- skiftes! De her anførte sikkerheds- og beskyttelsesanord- ninger er dele af sikkerhedskonceptet for at und- gå farer for brugeren. Plænetraktoren kan som følge af dette sikkerhedskoncept kun startes, når sikkerhedsnøglen drejes om under de følgende betingelser:

Køremotoren er slået fra.

Klippeværket er slukket.

Brugeren sidder på førersædet.

Køremoduskontakten er stillet til N (neutral). Nøgle-drejeafbryder Plænetraktoren kan kun startes, hvis sikkerheds- nøglen sidder i nøgle-drejeafbryderen og er dre- jet om til grøn (ON-position) (se kapitel 3.8 "Be- tjeningselementer (02 – 12)", Side162). Klippeværkskontakt Klippeværkskontakten sikrer, at plænetraktoren kun kan tilsluttes, når klippeværket er slået fra (se kapitel 5.6.1 "Kontrol af klippeværkskontak- ten", Side166). Sædekontakt Sædekontakten sikrer, at plænetraktoren ikke kan tilsluttes eller at motorerne til kørslen og til klippeværket slås fra, når der ikke er personer på førersædet (se kapitel 5.6.2 "Kontrol af sædekon- takten", Side166). Dette sikkerhedskoncept udvides med den ad- færd, der beskrives i det følgende afsnit "Kontakt til græsopsamlingsbeholder" for klippemotorerne. Kontakt til græsopsamlingsbeholder Kontakten til græsopsamlingsbeholderen sikrer:

at klippeværksmotorerne ikke kan tilsluttes, hvis græsopsamlingsbeholderen ikke er kor- rekt isat.

at klippemotorerne slår fra, når græsopsam- lingsbeholderen ikke er sat korrekt i og klip- peværket er slået til. Kontrol af kontakten: se kapitel 5.6.3 "Kontrol af kontakten til græsopsamlingsbeholderen", Si- de167. Klippeskjoldets hus Klippeskjoldets hus hindrer kontakten med knive- ne samt at ting kan slynges væk, f.eks. sten (se kapitel 5.6.4 "Udfør en synskontrol af klippeskjol- det", Side167).

3.5 Symboler på apparatet

3.5.1 Sikkerhedssymboler

Symbol Betydning Generelt advarselssymbol. Vær særligt forsigtig under håndterin- gen! Fare for personskader ved ud- slyngede genstande! Mens der klippes, skal alle andre, særligt børn og dyr, holdes væk fra arbejdsområdet. Læs betjeningsvejledningen før brug! Vent, indtil klippeværket står helt stille, før det berøres. Klippevær- ket har efterløb og kan forårsage alvorlige kvæstelser. Fare for elektrisk stød ved berø- ring af strømførende dele! Hold fleksible strømkabler væk fra klippeværket eller andre bevæ- gelige maskindele. Hold hænder og fødder væk fra skæreværket! Sluk for maskinen og træk sikker- hedsnøglen ud før vedligeholdel- ses- og reparationsarbejder!493389_b 161 Produktbeskrivelse Symbol Betydning Brug ikke maskinen i regnvejr el- ler på våde plæner! Lad ikke ma- skinen stå udenfor! Sprøjt ikke vand på maskinen! Tag ikke passagerer med! Kør aldrig på arealer, der skråner mere end 12° (hældning på 21%)! Plænetraktoren og klippeværket må ikke vaskes af med en ha- veslange eller en højtryksrenser! Bær øjenbeskyttelse og høre- værn! Symbol Betydning Stands maskinen med det samme, når andre personer opholder sig i nær- heden! Vær særligt forsigtig under bagudkørsel! Hold hænder og fødder væk fra klippeværket!

3.5.2 Betjeningssymbol

Symbol Betydning Fare for kollisioner under bagud- kørsel! Se dig godt for bagud! Juster græsopsamlingsbeholde- ren nøjagtigt, når den sættes i! Kørepedal Bremsepedal Parkeringsbremsearm til bremse- pedal Ladebøsning Drej ladestikket til med uret, når det er sat i.

Plænetraktor med græsopsamlingsbeholder

Bioklip i plænetraktor

Oplader med ladekabel og 2 strømkabler (EU, UK)

Pos. Komponent 1 Forhjul, styret 2 StøddæmperDK 162 R85.1 Li Produktbeskrivelse Pos. Komponent 3 Forlygter 4 Bremsepedal 5 Parkeringsbremsearm til bremsepedal 6 Kørepedal 7 Rat 8 Indstillingsgreb til klippehøjde 9 Betjeningsfelt 10 Førersæde 11 Forreste greb på græsopsamlingsbehol- der 12 Bagerste greb på græsopsamlingsbe- holder 13 Græsopsamlingsbeholderens teleskop- greb 14 Græsopsamlingsbeholder 15 Baghjul, drevet 16 Klippeskjold 17 Bioklip 18 Ladebøsning 19 Oplader med ladekabel og 2 strømkab- ler (EU, UK)

3.8 Betjeningselementer (02 – 12)

Betjeningsfelt (02) Pos. Betjeningselement 1 Tryk-/trækkontakt til klippeværk 2 Tast RMO (se nedenfor) 3 Tast LED (se nedenfor) 4 Tast CCS (se nedenfor) 5 Køremoduskontakt 6 Central statusmelding 7 Nøgleafbryder Tryk-/trækkontakt til klippeværk (03) Pos. Beskrivelse 1 Tryk-/trækkontakt til klippeværk Pos. Beskrivelse a Tryk kontakten ned: Slå klippeværket fra. b Vip kontakten op: Tilslut klippeværket. Tast RMO, LED, CCS (04) Pos. Beskrivelse 2 RMO: Tænd/sluk for klipning ved bagud- kørsel (RMO: Reverse Mowing Mode). 3 LED: Tænd/sluk for lygterne (LED: Light-Emitting Diode). 4 CCS: Tilslut konstant hastighed (CCS: Cruise Control System). Køremoduskontakt (05) Pos. Beskrivelse 1 Køremoduskontakt 2 LED: Lyser, når køremodus F er tilslut- tet. 3 Køremodus F: Fremadkørsel (F: Forward). 4 Køremodus N: Plænetraktor er standset (N: Neutral). 5 Køremodus R: Bagudkørsel (R: Rever- se). Central statusmelding (06) Når plænetraktoren er klar til kørsel, lyser alle fire driftsmeldinger (06/1) til (06/4). Pos. Indikering lyser lyser ikke 1 Parkerings- bremsearm til bremse- pedal Bremsepe- dal slækket Bremsepe- dal trådt ned 2 Klippevær- ket Klippevær- ket er sluk- ket. Klippeværket er tændt. 3 Græsop- samlingsbe- holder Beholder lukket Beholder vippet eller ikke sat kor- rekt i. 4 Niveauindi- kator Beholder tom Beholder fuld493389_b 163 Sikkerhedsanvisninger Pos. Indikering 5 Hastighed venstre klippemotor i [O/min] 6 Visning af batteriets ladetilstand 7 Køremodus F, N eller R (se oven over) 8 Plænetraktorens samlede brugstid i [h] 9 Hastighed højre klippemotor i [O/min] Nøgle-drejeafbryder (07) Pos. Beskrivelse 1 Sikkerhedsnøgle 2 Nøgle-drejeafbryder 3 Rød (OFF-position): Strøm slået fra. 4 Grøn (ON-position): Strøm slået til. Parkeringsbremsearm til bremsepedal (08) Pos. Beskrivelse 1 Parkeringsbremsearm til bremsepedal a Tryk opefter: Spænd bremsepedal, dvs. plænetraktor er standset. b Tryk nedefter: Slæk bremsepedal. Bremsepedal (09) Pos. Beskrivelse 1 Bremsepedal, til venstre på plænetraktor Kørepedal (10) Pos. Beskrivelse 1 Kørepedal, til højre på plænetraktor Indstillingsgreb til klippehøjde (11) Pos. Beskrivelse 1 Indstillingsgreb til klippehøjde a Bevæg grebet mod siden for at lade det gå i hak eller blive løsnet. b Tryk grebet op eller ned til indstilling af klippehøjde (10 trin). Græsopsamlingsbeholderens teleskopgreb (12) Pos. Beskrivelse 1 Græsopsamlingsbeholderens teleskop- greb a Træk grebet ud. b Tryk grebet fremefter for at tømme. 4 SIKKERHEDSANVISNINGER

4.1 Sikkerhedsanvisninger til

plænetraktoren Øvelse

Læs brugsanvisningen omhyggeligt igennem. Sæt dig ind i komponenternes funktion samt maskinens korrekte brug.

Lad ikke børn eller uvedkommende, der ikke har læst brugsanvisningen, bruge plæneklip- peren.

Børn og unge skal holdes under opsyn, så de ikke leger med maskinen.

Rengøring og vedligeholdelse må ikke udføres af børn.

Lokale bestemmelser fastlægger muligvis brugerens mindstealder.

Klip aldrig, når andre - særligt personer og dyr - er i nærheden. Hold uvedkommende væk fra fareområdet.

Husk på, at du som bruger er ansvarlig for ulykker, der involverer andre personer samt disses ejendom. Forberedende forholdsregler

Brug altid solidt fodtøj og lange bukser, når du bruger maskinen. Brug ikke maskinen, hvis du ikke har sko på eller kun har lette sandaler på. Undgå løsthængende tøj eller tøj med snører eller seler.

Kontrollér, om knivene, boltene og selve skæremodulet er slidt eller beskadiget, før maskinen bruges. Slidte eller beskadigede knive og bolte må kun udskiftes i sæt for at undgå ubalance. Slidte eller beskadigede skilte skal udskiftes.DK 164 R85.1 Li Sikkerhedsanvisninger Håndtering

Klip ikke eller kun forsigtigt i svært tilgænge- ligt terræn, hvor plænetraktoren kan være, som f.eks. på skråninger, i nærheden af grøf- ter eller buskadser, ved damme eller affalds- bunker.

Klip ikke græs på skråninger med en hæld- ning, som overskrider hældningen, der er an- ført i de tekniske data. Kør aldrig på tværs af en skråning.

Vær meget forsigtig, når du ændrer køreret- ningen på skråninger.

Brug ikke maskinen i dårligt vejrlig, især i regn- eller tordenvejr. Der er ingen beskyttel- se mod lynnedslag!

Brug aldrig maskinen, hvis beskyttelsesud- styr eller beskyttelsesgitter er beskadiget samt hvis udstyret ikke er monteret, f.eks. prelplade og/eller græsopsamler. Beskadige- de beskyttelsesudstyr og -afskærmninger skal udskiftes, manglende beskyttelsesudstyr og -afskærmninger skal monteres korrekt.

Før aldrig hænder eller fødder ind under de roterende dele.

Der må ikke medtages passagerer på maski- nen.

Brug ikke maskinen i vådt græs. Vådt græs klumper sammen og kan tilstoppe klippevær- ket og udkastkanalen.

Sluk klippeværket og løft det til den maksima- le position for at undgå skader, når der skal køres hen over områder, der ikke skal klippes og som er fyldt med sten eller som er ujæv- ne.

Træk parkeringsbremsen, før plænetraktoren forlades eller når den skal parkeres, så den ikke kan rulle væk.

Sluk for plænetraktoren, og træk sikkerheds- nøglen ud. Kontrollér, at alle roterende dele er standset helt:

når du forlader plænetraktoren,

inden du kontrollerer plænetraktoren, rengør eller udfører arbejder på den,

hvis maskinen har ramt et fremmedlege- me. Se efter beskadigelser på plænetrak- toren, og udfør de nødvendige reparatio- ner, før du starter den igen for at bruge den.

Begynder plænetraktoren at vibrere meget, skal den kontrolleres med det samme:

Producenten eller et af producentens service- steder skal udføre reparationer på maskinen.

Sørg for, at alle møtrikker, bolte og skruer er spændt fast og at maskinen er i en sikker ar- bejdstilstand.

Kontrollér jævnligt græsopsamleren for slid eller funktionsdygtighed.

Udskift slidte eller beskadigede dele af hen- syn til sikkerheden.

Du skal være opmærksom på, at på maski- ner med flere knive medfører en knivs bevæ- gelse at de andre knive også kan rotere.

Du skal være opmærksom på, at knivene og- så kan rotere under deres vedligeholdelse, selv om spændingen er slået fra.

Udskift slidte eller beskadigede dele af hen- syn til sikkerheden. Brug kun originale reser- vedele og originalt tilbehør.

Plænetraktoren er ikke indregistreret og må ikke køre på offentlige gader og veje.

Denne plænetraktor må ikke bugseres. Brug et egnet køretøj, hvis plænetraktoren skal transporteres på offentlige gader og veje.

Plænetraktoren kan forårsage svære kvæ- stelser pga. sin egenvægt. Når plænetrakto- ren læsses af eller på et køretøj eller anhæn- ger med henblik på transport, skal der udvi- ses særlig forsigtighed.

4.2 Sikkerhedsanvisninger for batteriet

Dette afsnit indeholder alle de grundlæggende sikkerhedsanvisninger, som skal overholdes ved batteriets anvendelse. Læs disse anvisninger!

Oplad batteriet helt, inden det bruges første gang, og brug altid den hertil beregnede op- lader. Følg anvisningerne i denne brugsan- visning, når du oplader batteriet.

Brug ikke batteriet i eksplosions- og brandfar- lige omgivelser.

Udsæt ikke batteriet for vand og fugt ved an- vendelse af maskinen.493389_b 165 Ibrugtagning

Beskyt batteriet mod varme, olie og ild, så det ikke beskadiges, og der ikke kommer dampe og elektrolytvæske ud. Der er fare for eksplosion!

Hvis batteriet bruges forkert og er beskadi- get, kan der komme dampe og elektrolytvæ- ske ud. Udluft rummet godt, og opsøg læge ved symptomer. Ved kontakt med elektrolytvæske skal du va- ske kontaktstedet grundigt og straks skylle øjnene grundigt. Gå derefter til lægen.

4.3 Sikkerhedsanvisninger for oplader

Dette afsnit indeholder alle grundlæggende sik- kerhedsanvisninger og advarsler, som skal over- holdes ved brug af opladeren. Læs disse anvis- ninger!

Brug kun opladeren som tilsigtet, dvs. til op- ladning af det pågældende batteri. Oplad kun originale batterier fra AL-KO med opladeren.

Kontroller hele opladeren, især strømkablet for beskadigelse, før opladeren anvendes. Maskinen må kun bruges i perfekt tilstand.

Brug ikke opladeren i eksplosive samt brand- farlige miljøer.

Brug kun opladeren inden døre, og udsæt det ikke for væde og fugt.

Dæk ikke opladeren til under opladningen.

Før du tilslutter opladeren, skal du kontrolle- re, at den netspænding, som er nævnt under tekniske data, er tilgængelig.

Strømkablet må kun bruges til at tilslutte op- laderen og ikke til andre formål. Bær ikke op- laderen i strømkablet, og træk ikke netstikket ud af stikdåsen ved at trække i strømkablet.

Åbn ikke opladeren. Der er fare for elektrisk stød og kortslutning.

For din egen sikkerheds skyld må du kun la- de kvalificerede fagfolk, der bruger originale reservedele, reparere opladeren.

En oplader, der ikke bruges, skal opbevares på et tørt sted og i et aflåst rum. Uautorisere- de personer og børn må ikke have adgang til opladeren. 5 IBRUGTAGNING

5.1 Udpakning af plænetraktor (13,14)

Plænetraktoren leveres indpakket i en trækasse. Udpakningen skal ske på en plan og fast flade med tilstrækkelig plads til håndtering af plæne- traktoren og emballagen. Brug kun egnet værktøj til arbejderne. ADVARSEL! Fare for kvæstelser eller skader på klippeværket! Tages plænetraktoren ukorrekt ned fra pallen, kan personer komme til skade og plænetraktorens klippeværk kan blive beskadiget.

Aflæs plænetraktoren således, som det be- skrives i de følgende trin.

1. Tag forsigtigt dæksel og sidevægge (13/1) af

3. Løft græsopsamlingsbeholderen (13/3) af.

ker overflade og tilstrækkelig styrke tæt på pallens bund.

9. Før klippeskjoldet i øverste position (se kapi-

tel 6.6 "Indstilling af klippehøjde", Side167).

10. Slæk parkeringsbremsen (se kapitel 6.3

"Træk/slæk parkeringsbremsen", Side167).

11. Rul plænetraktoren forsigtig ned fra pallen

ved hjælp af rampen, vær to om arbejdet.

12. Træk parkeringsbremsen (se kapitel 6.3

"Træk/slæk parkeringsbremsen", Side167).

5.2 Fjernelse af bioklip (15)

Bioklippet er blevet monteret på plænetraktoren til transporten. For at kunne bruge plænetrakto- ren med græsopsamlingsbeholder, skal bioklip- pet tages af.

1. Løsn fjedrene (15/1) og (15/2).

2. Træk bioklippet ud af udkastkanalen med

grebet (15/3) (15/a).

5.3 Isætning og udtagning af

græsopsamlingsbeholder (16, 17) Montering af græsopsamlingsbeholderen

1. Sæt græsopsamlingsbeholderen vippet ind i

de to kroge (16/1, 16/2) på plænetraktorenDK 166 R85.1 Li Ibrugtagning (17/a). Tag om græsopsamlingsbeholderen i det forreste greb (17/1) og i det bageste greb (17/2). Bemærk:Græsopsamlingsbeholderen skal sættes symmetrisk på plads.

2. Vip græsopsamlingsbeholderen ned (17/b),

indtil den ligger an mod og går i hak i plæne- traktoren.

3. Kontroller, om græsopsamlingsbeholderen

sidder som den skal. Aftagning af græsopsamlingsbeholder Gå frem i omvendt rækkefølge for at fjerne græ- sopsamlingsbeholderen.

5.4 Kontrol af dæktryk (18)

Et korrekt dæktryk er meget vigtigt for et korrekt siddende klippedæk og dermed også for en jævnt klippet græsplæne.

1. Kontrollér regelmæssigt dæktrykket (se de

2. Er dæktrykket for lavt: Pump dækkene op

med en almindelig fodluftpumpe. BEMÆRK 1 PSI = 0,07 bar.

5.5 Opladning af batteri (19 – 21)

BEMÆRK Oplad batteriet helt, inden maski- nen bruges første gang. Batteriet kan oplades ef- ter behag i alle ladetilstande. Oplad batteriet første gang uafbrudt i 12 til 15 ti- mer, så det får den fulde kapacitet. Omgivelses- temperaturen skal ligge mellem 0 og 40° C. Ladetilstandsviseren (06/6) til batteriet ses på den centrale statusmelding (06). OBS! Fare for kortslutning. Et kortsluttet åbent ladestik kan medføre brand.

Overhold de anførte fremgangsmåder til at starte og stoppe opladningen. Start opladning

1. Kør plænetraktoren hen til en stikdåse og

2. Drej sikkerhedsnøglen om til rød (OFF-positi-

4. Stik ladestikket med udløserknappen (20/1)

6. Sæt opladerens stik ind i kontakten. Oplad-

ningen starter. LED på oplader

LED'en lyser rødt: Batteri endnu ikke ladet helt op.

LED'en lyser grønt: Batteriet er fuldt opladet. Afslut opladning

1. Træk opladerens stik ud af stikdåsen.

2. Skub ladestikkets udløserknap (21/1) tilbage

3. Drej ladestikket mod uret (21/b) og træk det

5.6 Kontrol af sikkerheds- og

beskyttelsesanordninger Kontrollér altid sikkerheds- og beskyttelsesanord- ningerne, før plænetraktoren startes. Udfør alle kontroltrin på et jævnt underlag, så plænetraktoren ikke ruller utilsigtet. ADVARSEL! Fare ved kontrol af sikker- hedsanordningerne! Sikkerhedsanordningerne må kun kontrolleres fra førersædet, og kun når der ikke er andre personer eller dyr i nærheden! Sikkerheds- og beskyttelsesanordningernes funk- tion: se kapitel 3.4 "Sikkerheds- og beskyttelses- anordninger", Side160.

5.6.1 Kontrol af klippeværkskontakten

Forudsætninger: Køremotoren er slået fra og par- keringsbremsen er trukket.

1. Sæt dig på førersædet.

2. Træk tryk-/trækkontakten (03/1) op for at

starte klippeværket.

3. Sæt køremoduskontakten (05/1) på N.

4. Drej sikkerhedsnøglen (07/1) mod grøn (ON-

position). BEMÆRK Motorerne til kørslen og klippe- værket må ikke starte!

5.6.2 Kontrol af sædekontakten

Forudsætninger: Køremotoren er slået fra og par- keringsbremsen er trukket.

1. Sæt dig på førersædet.

2. Træk tryk-/trækkontakten (03/1) ned for at

slukke klippeværket.

3. Sæt køremoduskontakten (05/1) på N.

4. Drej sikkerhedsnøglen (07/1) mod grøn (ON-

5. Træd på bremsepedalen (09/1) og slip igen

for at slække parkeringsbremsen.

6. Træk tryk-/trækkontakten (03/1) op for at

starte klippeværket.493389_b 167 Betjening

7. Aflast sædet ved at rejse dig, men stig ikke

af! BEMÆRK Motorerne til kørslen og klippe- værket skal koble fra!

5.6.3 Kontrol af kontakten til

græsopsamlingsbeholderen Forudsætninger: Køremotoren er slået fra og par- keringsbremsen er trukket.

1. Sæt dig på førersædet.

2. Træk tryk-/trækkontakten (03/1) ned for at

slukke klippeværket.

3. Sæt køremoduskontakten (05/1) på N.

4. Drej sikkerhedsnøglen (07/1) mod grøn (ON-

5. Træd på bremsepedalen (09/1) og slip igen

for at slække parkeringsbremsen.

6. Træk tryk-/trækkontakten (03/1) op for at

starte klippeværket.

7. Løft den tomme græsopsamlingsbeholder en

smule. BEMÆRK Motorerne til klippeværket skal koble fra!

5.6.4 Udfør en synskontrol af klippeskjoldet

Kontrollér, om klippeskjoldets hus er uden skader og dermed ikke giver mulighed for berøring af knivene. Opsøg kundeservicens værksted i tilfæl- de af skader. 6 BETJENING

6.1 Indstilling af førersæde (22)

For at forbedre siddekomforten kan førersædet (22/1) skubbes frem eller tilbage.

2. Skub førersædet frem eller tilbage (22/b).

6.2 Isætning af bioklip (23, 24)

1. Tag græsopsamlingsbeholderen af (se kapi-

tel 5.3 "Isætning og udtagning af græsop- samlingsbeholder (16, 17)", Side165).

2. Skub bioklippet (23/1) helt ind i udkastskak-

4. Sæt fjedrene (24/3) ind i højre krog (24/4).

5. Monter græsopsamlingsbeholderen igen.

6.3 Træk/slæk parkeringsbremsen

Træk parkeringsbremsen

Slæk parkeringsbremsen

1. Træd bremsepedalen (09/1) ned.

6.4 Start og stop plænetraktoren

Start plænetraktoren

1. Sæt dig på førersædet.

2. Træk tryk-/trækkontakten (03/1) ned for at

slukke klippeværket.

3. Sæt køremoduskontakten (05/1) på N (neu-

4. Drej sikkerhedsnøglen (07/1) mod grøn (ON-

5. Sæt køremoduskontakten (05/1) på F (frem)

6. Træd langsomt kørepedalen (10/1) ned, indtil

den ønskede kørehastighed er nået. Stop plænetraktoren

1. Træd bremsepedal (09/1) ned og hold, indtil

maskinen er standset.

2. Sæt køremoduskontakten (05/1) på N (neu-

3. Træk parkeringsbremsearmen (08/1) helt op

for at udløse parkeringsbremsen.

4. Slip bremsepedalen.

5. Drej sikkerhedsnøglen (07/1) om til rød

6. Stig først derefter af førersædet.

6.5 Tænd og sluk for klippeværket

Forudsætninger: Plænetraktoren blev startet og køremoduskontakten (05/1) står på N (neutral) el- ler F (frem). Tilslutning af klippeværk

1. Træk tryk-/trækkontakten (03/1) opefter.

Frakobling af klippeværk

1. Tryk tryk-/trækkontakten (03/1) ned.

6.6 Indstilling af klippehøjde

1. Træk indstillingsgrebet (11/1) til klippehøjden

mod førersædet, så det går ud af hak.DK 168 R85.1 Li Arbejdsmåde og arbejdsteknik

2. Bevæg indstillingsgrebet i trin for at indstille

klippehøjden (klippehøjder: se de tekniske data):

Ned: lavere klippehøjde.

Op: højere klippehøjde.

3. Tryk indstillingsgrebet ned, til det går i hak.

BEMÆRK Lad grebet gå i hak i den stilling, der ønskes, så klippeværket tilspændes og ikke kan bevæge sig utilsigtet.

6.7 Kørsel med konstant hastighed

Tilslutning af konstant hastighed

1. Træd kørepedalen (10/1) ned, indtil den øn-

skede kørehastighed er nået.

2. Tryk på knappen CCS (04/1).

3. Træk foden væk fra pedalen. Plænetraktoren

kører med konstant hastighed. Slukning af konstant hastighed

Træd kørepedalen (10/1) ned. ELLER:

6.8 Klipning ved bagudkørsel

ADVARSEL! Fare for ulykker ved klip- ning i bakgear! Fare for kollisioner med perso- ner eller ting, der er bag plænetraktoren. Der er fare for alvorlige kvæstelser.

Når du klipper i bakkørsel, skal du se dig godt for bagud.

Klip kun i bakkørsel, hvis det er nødvendigt! Forudsætninger: Plænetraktoren blev startet og køremoduskontakten (05/1) står på F (frem). Aktivering af klipning ved bagudkørsel

1. Træk tryk-/trækkontakten (03/1) op for at

starte klippeværket.

2. Indstil klippehøjden (se kapitel 6.6 "Indstilling

af klippehøjde", Side167).

3. Tryk på knappen RMO (04/2).

4. Stil køremoduskontakten (05/1) på R (bagud-

5. Træd langsomt kørepedalen (10/1) ned, indtil

den ønskede kørehastighed er nået. Vær særlig opmærksom på omgivelserne bagtil. Slukning af klipning ved bagudkørsel

Når du igen ønsker at køre fremefter: Stil kø- remoduskontakten på F (frem). ELLER:

Når du igen vil køre bagud med frakoblet klip- peværk: Tryk tryk-/trækkontakten (03/1) ned.

6.9 Tømning af græsopsamlingsbeholderen

BEMÆRK Når græsopsamlingsbeholderen er fuld, lyder der et akustisk signal. Nu er det på høje tid at tømme beholderen. Plænetraktoren har en manuel betjent græsop- samlingsbeholder med teleskoparm.

Græsopsamlingsbeholderen kan tømmes fra førersædet.

Hvis græsopsamlingsbeholderen klappes op eller tages af, mens klippeværket er slået til, slår klippeværket automatisk fra.

Hvis græsopsamlingsbeholderen ikke er sat ordentligt i, kan klippeværket ikke tilsluttes.

1. Træk teleskoparmen (12/1) ud af græsop-

2. Tryk teleskoparmen fremefter for at åbne

græsopsamlingsbeholderen. Afklippet falder ud.

3. Tryk teleskoparmen bagud, indtil græsop-

samlingsbeholderen går i hak.

6.10 Tænd og sluk lygter

1. Tryk knappen LED (04/3) ned for at tænde

Tag hensyn til, at græsset vokser forskelligt på forskellige tidspunkter. Det anbefales at vælge et kortere klippeinterval i begyndelsen af foråret. Sæt klippeintervallet op, når græsvæksten afta- ger i løbet af året.

7.2 Slåning af højt græs

Når græsset er blevet længere end sædvanligt, eller hvis det er fugtigt, skal du slå plænen med en højere indstilling af klippehøjden. Slå derpå plænen igen med den lavere, normale indstilling.

For at opnå et optimalt resultat af bioklipningen bør plænen slås regelmæssigt (ca. 1 til 2 gange493389_b 169 Service og vedligeholdelse om ugen). I den forbindelse skal der klippes 1/3 af græsset, f.eks. ved 6cm klippes der 2 cm af højden. På den måde indarbejdes afklippet or- dentligt i græsplænen.

8 SERVICE OG VEDLIGEHOLDELSE

ADVARSEL! Fare for snitsår. Der er fare for snitsår, hvis de skarpe, bevægende dele samt skæreværktøjet berøres.

Sluk altid for maskinen, før vedligeholdelse, pleje og rengøring udføres. Træk sikkerheds- nøglen ud!

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen.

8.1 Vedligeholdelsesplan

Brugeren må selv udføre følgende arbejdstrin. Alt andet vedligeholdelses-, service- og reparations- arbejde skal udføres af et autoriseret service- værksted. BEMÆRK Det kan være påkrævet at følge kortere vedligeholdelsesintervaller end interval- lerne i ovenstående tabel, hvis maskinen bela- stes hårdt eller ved høje temperaturer. Aktivitet Før brug Efter brug Før opbeva- ring Kontrollér bremser (prøvebremsning på lige strækning).

Kontrollér dæktryk. X Kontrollér klippekniven. X Kontrollér for løse dele. X Rengør plænetraktoren. X X

8.2 Rengøring af plænetraktoren

Plænetraktoren skal rengøres med jævne mel- lemrum. Dermed opnås den optimale funktion og en lang levetid. Rengør plænetraktoren for fast- siddende snavs hver gang, den har været i brug. OBS! Skader hvis vand trænger ind! Vand i de elektriske og elektroniske komponenter med- fører kortslutning og skader. Vand i de mekani- ske komponenter fjerner fedtstof og kan medføre skader.

Undgå at der trænger vand ind i maskinens elektrik/elektronik under rengøringen!

Brug især ingen højtryksrenser eller ha- veslange!

8.2.1 Aftagning af græsopsamlingsbeholde-

ren og rengøring Tøm græsopsamlingsbeholderen før rengøringen (se kapitel 6.9 "Tømning af græsopsamlingsbe- holderen", Side168). En fuld græsopsamlingsbe- holder er for tung til at den kan tages sikkert af.

1. Tag græsopsamlingsbeholderen af.

2. Vask af både indvendigt og udvendigt med

3. Skrab forsigtigt fastsiddende snavs af, f.eks.

med en børste. Bemærk:Hvis græsopsamlingsbeholderen er af stof, må stoffet ikke blive beskadiget.

4. Monter græsopsamlingsbeholderen igen.

8.2.2 Rengøring af området omkring huset

og betjeningselementer Brug en klud, en fejekost, en lang pensel eller lig- nende for at fjerne snavs og græsrester.

8.2.3 Rengøring af udkastkanal

En regelmæssig rengøring af udkastkanalen sik- rer, at klippehøjden fortsat er let at indstille.

8.2.4 Rengøring af klippeskjold

1. Sluk for plænetraktoren og træk sikkerheds-

2. Tag græsopsamlingsbeholderen af.

3. Få en anden person til at hjælpe dig med at

stille plænetraktoren om på bagenden. Sørg for at den ikke kan vælte. Rengøring

1. Brug beskyttelseshandsker og grib ikke ind i

knivene for at gøre rent.DK 170 R85.1 Li Hjælp ved fejl

2. Rengør klippeskjoldet med en håndfejekost,

en børste eller et stykke træ.

8.3 Kontrol af knive

Sørg for, at knivene er skarpe i hele græsslå- ningssæsonen for at undgå, at græsstråene rives af og fragmenteres. Afrevne græsstrå bliver bru- ne i kanten. Dermed forringes væksten, og plæ- nens modtagelighed over for sygdomme stiger.

Kontrollér altid efter brug, at knivene er skar- pe, og om de viser tegn på slitage eller ska- der! Opsøg evt. fabrikantens serviceværk- sted.

Skal knivene udskiftes, må der kun bruges originale reserveknive (liste over originale re- serveknive: se de tekniske data). Bruges der ikke originale reservedele, bortfalder garanti- en. Disse dele kan ødelægge plænetraktoren samt medføre alvorlige kvæstelser.

FORSIGTIG! Fare for kvæstelser. Skarpe samt bevægelige maskindele kan medføre kvæ- stelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!

BEMÆRK Henvend dig til vores kundeser- vice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe. Fejl Mulig årsag Afhjælpning Ingen strøm Sædekontakt slået fra eller de- fekt Sæt dig på sædet. Få repareret.* Køremoduskontakt eller nøgleaf- bryder defekt Få repareret.* Styreenhed til kørsel frem og til- bage defekt Få repareret.* Kabelbundternes stik er løse, snavsede eller defekte Få repareret.* Græsopsamlingsbeholder ikke isat. Sæt græsopsamlingsbeholderen på plads. Græsopsamlingsbeholder ikke i korrekt position Kontrollér og korriger græsopsamlings- beholderens position. Plænetraktoren kører ikke. Køremoduskontakt står på N (neutral). Sæt køremoduskontakten på F (frem) eller R (tilbage). Parkeringsbremse trukket. Slæk parkeringsbremsen. Foden er på bremsepedalen. Slip bremsepedalen. Foden er på kørepedalen. Slip kørepedalen. Klippemotor blokeret. Vent 5 sekunder, indtil styringen frigiver klippemotoren. ELLER: Sluk for plænetraktoren, fjern derefter snavs i klippeværket. Køremotor blokeret. Fjern snavs og blokeringer. Batteriniveau for lavt Oplad batteriet.493389_b 171 Hjælp ved fejl Fejl Mulig årsag Afhjælpning Bremsepedal eller kørepedal de- fekt Udfør en selvtest.** Hvis defekt, få repa- reret.* Køremoduskontakt defekt Udfør en selvtest.** Hvis defekt, få repa- reret.* Styreenhed til kørsel frem og til- bage defekt Udfør en selvtest.** Hvis defekt, få repa- reret.* Kabelbundternes stik er løse, snavsede eller defekte Få repareret.* Klippeværksmotorer starter ikke. Køremoduskontakt står på R (bagudkørsel). Sæt køremoduskontakten på F (frem) eller N (neutral). ELLER: Tryk på knappen RMO. Klippemotor blokeret. Sluk for plænetraktoren, fjern derefter snavs i klippeværket. Batteriniveau for lavt Oplad batteriet. Styreenhed til kørsel frem og til- bage defekt Udfør en selvtest.** Hvis defekt, få repa- reret.* Kabelbundternes stik er løse, snavsede eller defekte Få repareret.* Klippemotor defekt Udfør en selvtest.** Hvis defekt, få repa- reret.* Plænetraktor fungerer ikke. Styreenhed til kørsel frem og til- bage defekt Køremotor eller klippemotorer defekt Udfør flere gange: Sluk for plænetrakto- ren, og start den igen efter 5 sekunder. Hvis defekt, få repareret.* Batteri defekt Udskift batteriet.* Plænetraktoren vibrerer kraftigt. Kniv væk. Få repareret.* Kniv ikke afbalanceret. Få den afbalanceret.* Knivholder skæv. Få repareret.* Klippemotorernes ydelse forringes. For højt eller for fugtigt græs. Justér klippehøjden; sørg for frirum til klippeværket ved at bakke en smule. Udkastkanal/klippeskjold tilstop- pet. Rengør udkastkanal/klippeskjold. Sluk for plænetraktoren og træk sikker- hedsnøglen ud! Klippekniv meget slidt. Udskift klippeknive.*DK 172 R85.1 Li Hjælp ved fejl Fejl Mulig årsag Afhjælpning Kørehastigheden for høj. Sænk kørehastigheden. Uren klipning Klippeknive slidte, stumpe. Udskift klippeknive eller slib dem. Husk at afbalancere de slebne knive.* Forkert klippehøjde Korrigér klippehøjden. Kørehastighed for høj Sænk kørehastigheden. Forskellige tryk i dækkene Pump op til det rigtige dæktryk (se de tekniske data). Græsopsamlingsbeholderen fyldes ikke. Klippehøjden indstillet for lavt. Korrigér klippehøjden. Græsset er fugtigt - for tungt til at blive transporteret af luftstrøm- men. Vent med at klippe, indtil græsplænen er tør. Klippekniv meget slidt. Skift knive.* Græs for højt Klip plænen i 2 omgange:

1. Omgang: høj klippehøjde

2. omgang: Ønsket klippehøjde.

Udkastkanal/klippeskjold snav- set. Rengør udkastkanal/klippeskjold. Ikke entydige fejl Udfør en selvtest.** *: Opsøg fabrikantens serviceværksted. **: se kapitel 9.2 "Udførelse af selvtest", Side172

9.2 Udførelse af selvtest

Aktivering af selvtest

1. Sæt dig på førersædet.

2. Sæt køremoduskontakten (05/1) på N (neu-

3. Drej sikkerhedsnøglen (07/1) mod grøn (ON-

følgende rækkefølge: CCS(04/1) > RMO(04/2) > CCS(04/1) > RMO(04/2) Udførelse af selvtest

1. Træd bremsepedalen (09/1) ned: Fungerer,

hvis der høres et bip.

2. Træd kørepedalen (10/1) ned: Fungerer, hvis

ringsbremsen op: Fungerer, hvis der høres et bip.

4. Tryk på knappen RMO (04/2). Fungerer, hvis

tasten lyser og der høres et bip.

tasten lyser og der høres et bip.

7. Stil køremoduskontakten (05/1) på F (frem)

og træd derefter kørepedalen (10/1) ned. Fungerer, hvis plænetraktoren kører fremef- ter.

8. Stil køremoduskontakten (05/1) på R (bagud-

kørsel) og træd derefter kørepedalen (10/1) ned. Fungerer, hvis plænetraktoren kører bagud.

9. Stil køremoduskontakten (05/1) på F (frem)

og træk derefter tryk-/trækkontakten (03/1) op for at tilslutte klippeværket. Fungerer, hvis knivene roterer. Hvis defekt

1. Opsøg fabrikantens serviceværksted.493389_b 173

Transport 10 TRANSPORT Når plænetraktoren transporteres med trans- portudstyr (f.eks. anhænger), skal klippeværket understøttes for at aflaste klippeværkets op- hæng. Sørg for, at transportmidlet har tilstrækkelig bæ- reevne, og at plænetraktoren er ordentligt sikret under transporten. 11 OPBEVARING Når plænetraktoren langtidsparkeres, skal den beskyttes mod vejrlig, især fugt, regn og længe- revarende direkte sollys. UV-stråler fra sollyset kan blege og dermed ødelægge kunststofdelene, hvis de udsættes for sollys i længere tid.

1. Rengør og lad tørre (se kapitel 8.2 "Rengø-

ring af plænetraktoren", Side169).

2. Opbevar plænetraktoren som følger:

3. Afdæk med et stykket stof, så den ikke bliver

snavset. Bemærk:Brug ingen plastfolie! Der kan samle sig vand og fugt under plastfolie. Batteriet skal genoplades i ca. 1 time efter ca. 3 måneder. Den automatiske registrering af ladetil- standen beskytter batteriet mod overopladning. Batteriet kan derfor blive siddende i opladeren et stykke tid, men ikke permanent. 12 BORTSKAFFELSE

12.1 Fjernelse af batteri

Før plænetraktoren bortskaffes, skal batteriet fjer- nes, idet der tages højde for sikkerhedsforskrif- terne. Få producentens serviceværksted eller en forhandler til at gøre dette.

12.2 Juridiske henvisninger

Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige hus- holdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genopladeli- ge batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er re- guleret af loven.

Ejeren eller brugeren af elektrisk og elektro- nisk udstyr er forpligtet til at tilbagesende red- skabet efter brug iht. loven.

Slutbrugeren er selv ansvarlig for at slette al- le personlige data på det gamle redskab! Symbolet på en overstreget affaldsspand bety- der, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaf- fald. Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger elektrisk udstyr (sta- tionære og online), hvis forhandleren er for- pligtet til at tage redskabet retur eller hvis for- handleren tilbyder dette selv. Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestem- melser for bortskaffelse af elektrisk og elektronisk udstyr. Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Følg anvisningerne i betjenings- eller monte- ringsvejledningen om sikker udtagning af bat- terier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.

Ejeren eller brugeren af batterier og genopla- delige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdnings- mængde. Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt men- neskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer. Symbolet på en overstreget affaldsspand bety- der, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdnings- affald.DK 174 R85.1 Li Kundeservice/service Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

Hg: Batteriet indeholder mere end 0,0005% kviksølv

Pb: Batteriet indeholder mere end 0,004% bly Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger batterier og genop- ladelige batterier

Indsamlingssteder, der tager brugte batterier tilbage

Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbagetagel- sesordning) Disse informationer gælder kun batterier og gen- opladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier. 13 KUNDESERVICE/SERVICE Henvend dig til nærmeste AL-KOserviceværk- sted ved spørgsmål til garanti, reparation eller re- servedele. Disse oplysninger findes på internettet på adressen: www.al-ko.com/service-contacts 14 GARANTI Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt. Vores garanti gælder kun, hvis:

egenhændige forsøg på reparation

egenhændige tekniske ændringer

ukorrekt brug Følgende er ikke omfattet af garantien:

Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitterin- gen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kun- deservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.493389_b 175 Översättning av originalbruksanvisning

Ikke bruk maskinen hvis bryteren er de- fekt. En maskin som ikke lenger kan slås på eller av, er farlig og må repareres.

Dekk ikke til laderen under ladingen.

LED lyser rødt: Batteriet er ikke fulladet ennå.

1. Sett deg på førersetet.

1. Sett deg på førersetet.

1. Sett deg på førersetet.

vendig med en vannslange.

1. Sett deg på førersetet.
