Produkttyp	Skivspelare med remdrift
Märke	Lenco
Modell	Classic Phono TT115
Läsningshastigheter	33 1/3, 45, 78 varv/minut
Motor	DC-motor
Pickup	Keramisk pickup
Spelarnål	0,7 mm
Optimal trackingkraft	6 gram
Ljudutgång (linje)	300 till 500 mV
Signal/brusförhållande (S/N)	18 dB
Diafoni	10 dB
Frekvensomfång	+/- 20 dB
Tallrik	200 mm
Våning och fladder	< 0,35%
Strömförsörjning	Nätadapter: ingång 100-240 V~, utgång 5 V DC / 1 A
Strömförbrukning	5 W
Bluetooth-anslutning	Ja, räckvidd ca 10 m
Hörlursuttag	3,5 mm
USB-port	Ja, för uppspelning och inspelning
Aux-ingång	3,5 mm jackkontakt
Linjeutgång	RCA-uttag (röd/vit)
Inbyggd högtalare	Ja
Ytterligare funktioner	USB-inspelning, USB-uppspelning, automatisk stopp
Driftstemperatur	0 till 35 °C
Förvaringstemperatur	-20 till 70 °C

Vanliga frågor - Classic Phono TT115 LENCO

Hur ansluter jag skivspelaren till en Bluetooth-enhet?

Se till att skivspelaren är i Bluetooth-läge genom att trycka på knappen Mode tills den blå lampan blinkar. Aktivera Bluetooth på din enhet (smartphone, surfplatta) och sök efter enheter. Välj LENCO TT-115 i listan. Den blå lampan lyser fast när anslutningen är klar.

Hur spelar jag in en vinylskiva på ett USB-minne?

Anslut ett USB-minne till skivspelarens USB-port. Välj skivspelarläge genom att trycka på Mode. Tryck på knappen Spela in (lampan blinkar). Inspelningen startar. Tryck på Spela in igen för att stoppa. Filerna sparas som MP3.

Hur byter jag spelarnålen?

För att ta bort den gamla nålen, placera en skruvmejsel på spetsen och tryck nedåt (riktning A), dra sedan framåt. För att installera den nya, för in den genom att trycka (riktning B) och tryck uppåt (riktning C) tills den snäpper fast. Byt nål ungefär var 250:e timme.

Vad gör jag om skivspelaren inte snurrar?

Kontrollera att hastighetsväljaren är i ett läge (33, 45 eller 78). Se till att tonarmen är upplåst och att nålskskyddet har tagits bort. Skivspelaren snurrar endast när tonarmen placeras över skivan eller när uppspelning aktiveras. Om problemet kvarstår, kontrollera strömförsörjningen.

Hur använder jag aux-ingången?

Anslut din ljudenhet (t.ex. smartphone) till AUX-uttaget (3,5 mm-jack) på skivspelarens baksida med en lämplig kabel. Tryck på Mode för att välja aux-läge (röd lampa). Ljudet spelas upp via skivspelarens högtalare. Justera volymen med volymknappen.

Hur justerar jag läshastigheten?

Använd hastighetsväljaren bredvid tonarmen. Alternativen är 33, 45 och 78 varv/min. Välj den hastighet som motsvarar din skiva (anges vanligtvis på etiketten).

Hur använder jag funktionen automatisk stopp?

Skivspelaren är utrustad med en automatisk stopp-brytare. När skivan är slut lyfts tonarmen och skivspelaren stannar. Du kan inaktivera denna funktion om du vill (se manualen). För att starta om, lyft och placera tillbaka tonarmen.

Kan jag använda hörlurar?

Ja, anslut hörlurar (ingår ej) till hörlursuttaget på 3,5 mm bredvid volymknappen. De interna högtalarna stängs då av. OBS: alltför hög ljudtrycksnivå kan skada hörseln.

Hur rengör jag spelarnålen?

Använd en mjuk borste och borsta fram och tillbaka på nålspetsen. Använd vid behov en speciell rengöringsvätska sparsamt. Undvik att röra nålen med fingrarna. Rengör höljet med en mjuk, torr trasa.

Vilka typer av skivor kan jag spela?

Denna skivspelare kan spela vinylskivor i hastigheterna 33 1/3, 45 och 78 varv/min. För 45-varvsskivor med stort centerhål, använd den medföljande centerhålsadaptern.

BRUKSANVISNING Classic Phono TT115 LENCO

INSTRUKCJA OBSŁUGI – Gramofon z Bluetooth i odtwarzaniem/nagrywaniem USB BRUGERMANUAL – Pladespiller med Bluetooth- og USB-afspilning/optagelse BRUKSANVISNING – skivspelare med Bluetooth och USB-uppspelning/inspelning KÄYTTÖ OHJE – Levysoitin, jossa Bluetooth ja USB-toisto/tallennus

Afspilning via Bluetooth

1. Tryk på "Previous" for at få den forrige sang på din Bluetooth-enhed.
2. Tryk på "Next" for at gå til næste musikfil på din Bluetooth-enhed.
3. Tryk på "Play/pause" for at afspille fra din Bluetooth-enhed eller sætte afspilningen på pause.

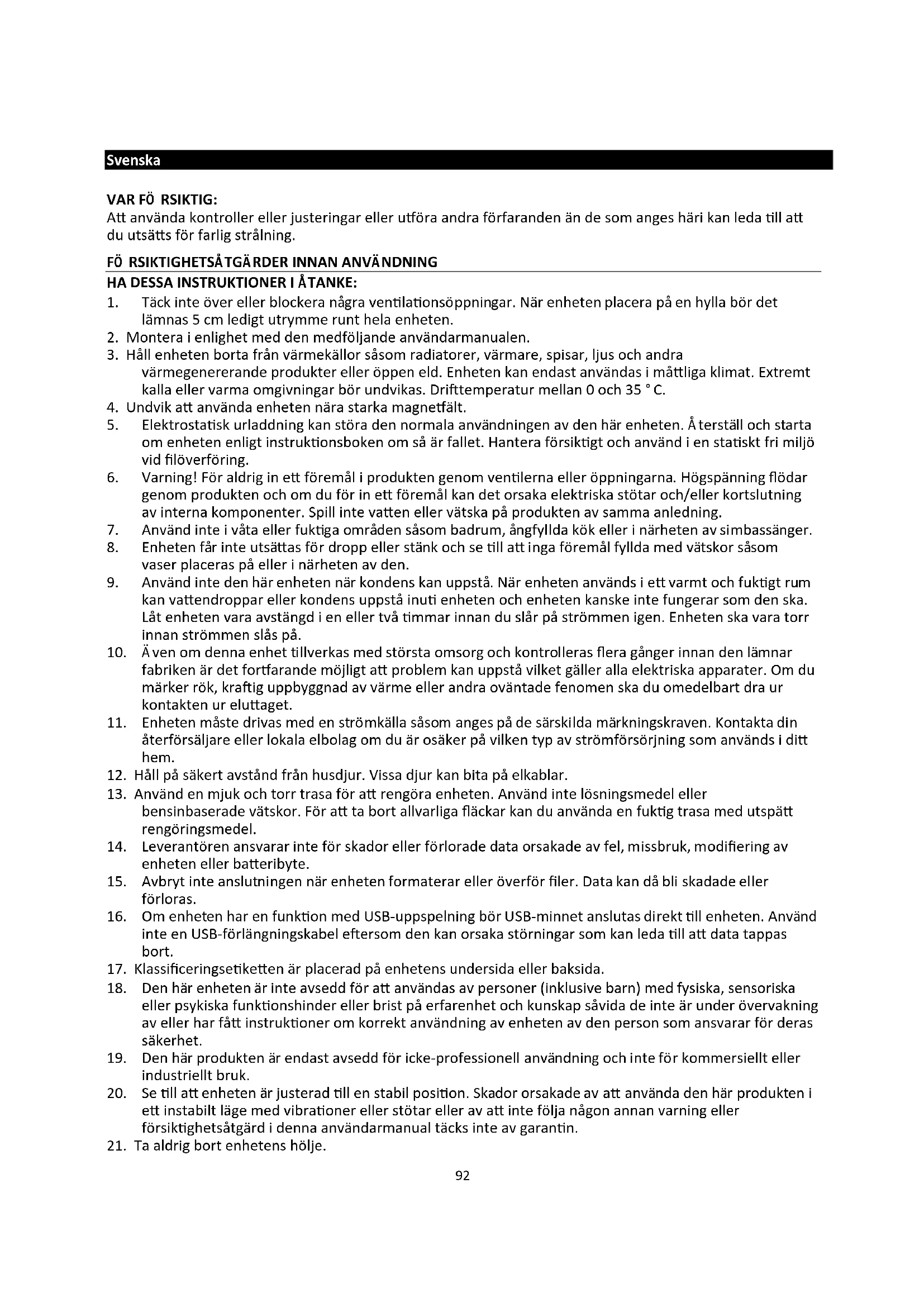

Att använda kontroller eller justeringar eller utföra andra förfaranden än de som anges häri kan leda till att du utsätts för farlig strålning.

FÖ RSIKTIGHETSÅTGÄRDER INNAN ANVÄNDNING

HA DESSA INSTRUKTIONER I ÅTANKE:

1. Täck inte över eller blockera några ventilationsöppningar. När enheten placera på en hylla bör det lämnas 5 cm ledigt utrymme runt hela enheten.
2. Montera i enlighet med den medföljande användarmanualen.
3. Håll enheten borta från värmekällor såsom radiatorer, värmare, spisar, ljus och andra värmegenererande produkter eller öppen eld. Enheten kan endast användas i mättliga klimat. Extremt kalla eller varma omgivningar bör undvikas. Drifttemperatur mellan 0 och 35 °C.
4. Undvik att använda enheten nära starka magnetfält.
5. Elektrostatisk urladdning kan störa den normala användningen av den här enheten. Å terställ och starta om enheten enligt instruktionsboken om så är fallet. Hantera försiktigt och använd i en statiskt fri miljö vid filöverföring.
6. Varning! För aldrig in ett föremål i produkten genom ventilerna eller öppningarna. Högspänning flödar genom produkten och om du för in ett föremål kan det orsaka elektriska stötar och/eller kortslutning av interna komponenter. Spill inte vatten eller vätska på produkten av samma anledning.
7. Använd inte i våta eller fuktiga områden såsom badrum, ångfyllda kök eller i närheten av simbassänger.
8. Enheten får inte utsättas för dropp eller stänk och se till att inga föremål fyllda med vätskor såsom vaser placeras på eller i närheten av den.
9. Använd inte den här enheten när kondens kan uppstå. När enheten används i ett varmt och fuktigt rum kan vattendroppar eller kondens uppstå inuti enheten och enheten kanske inte fungerar som den ska. Låt enheten vara avstängd i en eller två timmar innan du slår på strömmen igen. Enheten ska vara torr innan strömmen slås på.
10. Även om denna enhet tillverkas med största omsorg och kontrolleras flera gånger innan den lämnar fabriken är det fortfarande möjligt att problem kan uppstå vilket gäller alla elektriska apparater. Om du märker rök, kraftig uppbyggnad av värme eller andra oväntade fenomen ska du omedelbart dra ur kontakten ur eluttaget.
11. Enheten måste drivas med en strömkälla såsom anges på de särskilda märkningskraven. Kontakta din återförsäljare eller lokala elbolag om du är osäker på vilken typ av strömförsörjning som används i ditt hem.
12. Håll på säkert avstånd från husdjur. Vissa djur kan bita på elkablar.
13. Använd en mjuk och torr trasa för att rengöra enheten. Använd inte lösningsmedel eller bensinbaserade vätskor. För att ta bort allvarliga fläckar kan du använda en fuktig trasa med utspätt rengöringsmedel.
14. Leverantören ansvarar inte för skador eller förlorade data orsakade av fel, missbruk, modifiering av enheten eller batteribyte.
15. Avbryt inte anslutningen när enheten formaterar eller överför filer. Data kan då bli skadade eller förloras.
16. Om enheten har en funktion med USB-uppspelning bör USB-minnet anslutas direkt till enheten. Använd inte en USB-förlängningskabel eftersom den kan orsaka störningar som kan leda till att data tappas bort.
17. Klassificeringsetiketten är placerad på enhetens undersida eller baksida.
18. Den här enheten är inte avsedd för att användas av personer (inklusive barn) med fysiska, sensoriska eller psykiska funktionshinder eller brist på erfarenhet och kunskap såvida de inte är under övervakning av eller har fått instruktioner om korrekt användning av enheten av den person som ansvarar för deras säkerhet.
19. Den här produkten är endast avsedd för icke-professionell användning och inte för kommersiellt eller industriellt bruk.
20. Se till att enheten är justerad till en stabil position. Skador orsakade av att använda den här produkten i ett instabilt läge med vibrationer eller stötar eller av att inte följa någon annan varning eller försiktighetsåtgård i denna användarmanual täcks inte av garantin.

21. Ta aldrig bort enhetens hölje.

22. Placera aldrig enheten på annan elektrisk utrustning.

23. Låt inte barn ha tillgång till plastpåsar.

24. Använd endast tillbehör som anges av tillverkaren.

25. Ö verlåt all service till kvalificerad servicepersonal. Service krävs när enheten har skadats på något sätt, exempelvis på strömkabeln eller strömkontakten, när vätska har spillts eller föremål fallit in i den, när den har utsatts för regn eller fukt och inte fungerar normalt eller har tappats.

26. Lång exponering för höga ljud från musikspelare kan leda till tillfällig eller permanent hörselnedsättning.

27. Om produkten levereras med strömkabel eller nätadapter:

28. Dra ur strömkabeln och kontakta behörig personal för service om ett problem uppstår.

29. Trampa inte på nätadaptern och kläm den inte. Var mycket försiktig och då särskilt nära kontakter och kabelns uttag. Placera inte tunga föremål på nätadaptern då detta kan skada den. Håll hela enheten utom räckhåll för barn! När de leker med strömkabeln kan de skada sig själva.
30. Koppla ur denna enhet under åskväder eller när den inte används under en längre period.
31. Eluttaget måste finnas nära utrustningen och måste vara lättillgängligt.
32. Ö verbelasta inte eluttaget eller förlängningssladdar. Ö verbelastning kan orsaka brand eller elektriska stötar.
    ● Enheter med klass 1-konstruktion bör anslutas till ett vägguttag med skyddsjord.

- Enheter med klass 2-konstruktion kräver ingen jordad anslutning.

- Håll alltid i kontakten när du drar ut den ur vägguttaget. Dra inte i strömkabeln. Detta kan orsaka en kortslutning.

- Använd inte en skadad strömkabel, strömkontakt eller ett löst vägguttag. Om du gör detta kan det orsaka brand eller elektriska stötar.

1. Om produkten innehåller eller levereras med en fjärrkontroll som innehåller mynt/cellbatterier: Varning:

2. "Svälj inte batterier då kemiska brännskador" eller motsvarande kan uppstå.
   [Den medföljande fjärrkontrollen] Denna produkt innehåller ett knappcellsbatteri. Om batteriet sväljs kan det orsaka allvarliga inre brännskador på bara två timmar och vara livshotande.

3. Håll nya och använda batterier borta från barn.
4. Om batterifacket inte går att stänga ordentligt bör du sluta använda produkten och hålla den borta från barn.

5. Om du tror att batterier har svalts eller finns någonstans i kroppen ska du omedelbart söka läkaryvård.

6. Varning om användning av batterier:

7. Explosionsrisk om batteriet byts ut felaktigt. Byt endast ut mot samma eller motsvarande typ.

8. Batteriet får inte vid användning, förvaring eller transport utsättas för extremt höga eller låga temperaturer samt lägt lufttryck vid hög höjd.
9. Att byta ut ett batteri mot en felaktig typ kan leda till en explosion eller läckage av brandfarlig vätska eller gas.
10. Kassering av ett batteri i eld, en varm ugn, mekaniskt krossning eller skärning av det kan resultera i en explosion.
11. Att lämna ett batteri i en omgivning med extremt hög temperatur kan resultera i en explosion eller läckage av brandfarlig vätska eller gas.
12. Ett batteri som utsätts för extremt lägt lufttryck kan leda till en explosion eller läckage av brandfarlig vätska eller gas.
13. Miljöaspekterna bör uppmärksammas när det gäller kassering av batterier.

MONTERING

- Packa upp alla delar och ta bort skyddsmaterialet.

- Anslut inte enheten till elnätet innan du kontrollerar nätspänningen och att alla andra anslutningar har gjorts.

Tillbehör som medföljer:

Bruksanvisning

1. Skivspelarens tallrik
2. Spindel
3. Adapter för centerhål
4. Tonarm

5. Anläggningsspak

6. Tonarmsvagga

7. Skivspelaren varvtalsväljare
8. Omkopplare för automatiskt stopp
9. LED-statusindikator
10. Strömbrytare/volymkontroll
11. Uttag för hörlurar
12. Nål
13. Låsspärr
14. Bärhandtag
15. Högtalare
16. Aux in-uttag
17. Line out-kanal H/V
18. DC in-uttag
19. USB-plats
20. LED-indikator för funktioner
21. Inspelning
22. Föregående spår
23. Nästa spår
24. Spela upp/Paus
25. Mode
26. Parkoppla

Mode

1. Tryck kort på "Mode" (Läge) för att välja uppspelningsläget.
2. Den blåa LED-indikatorn blinkar när Bluetooth parkopplas.
3. Den blåa LED-indikatorn lyser fast när Bluetooth är ansluten
4. Den röda LED-indikatorn lyser fast när enheten är i läget Skivspelare/Aux in.
5. Den gröna LED-indikatorn lyser fast när enheten är i läget USB.

Använda skivspelaren

1. Placera skivspelarens fodral på en platt och plan yta.
2. Anslut nätadapterns sladd till DC-uttaget på baksidan av fodralet och anslut nätadaptern till ett eluttag.
3. Se till att buntbandet tas bort från tonarmen vid första användning.
4. Ta bort nälskyddet och förvara det på en säker plats för framtida användning

1. Flytta varvtalsväljaren till varvtalet (33, 45 eller 78 rpm) som motsvarar skivan som ska spelas upp
2. Vrid på volymreglaget för att slå på skivspelaren. Lägesindikatorn lyser rött
3. Placera en skiva på skivspelarens spindel och frigör tonarmen
4. Använd anläggningsspaken för att lyfta tonarmen och flytta den till nälen är placerad precis innanför kanten på skivan, eller i linje med början av spåret som ska spelas upp.
5. Sänk armen långsamt. Efter en kort stund börjar skivan spelas upp
6. Vrid på volymreglaget för att justera volymen till önskad nivå
7. Skivspelaren stannar när slutet av skivan har nätts
8. Använd spaken igen för att lyfta tonarmen (tallriken börjar rotera igen). Flytta tillbaka den till vaggan och sänk ned armen. Tallriken stannar
9. Fäst tonarmen med klämman och sätt tillbaka nälskyddet efter användning och alltid innan skivspelaren flyttas
10. Lyft tonarmen från skivan och vrid volymreglaget helt moturs för att, när som helst, stänga av skivspelaren.

Obs

Vissa skivor har större mitthål och kan behöva en centerhåladapter på skivspelarens axel innan skivan används. Sätt alltid tillbaka pickupskalet och säkra tonarmen med klämman innan skivspelaren flyttas.

Använda med en extern enhet

1. Extern analog ljudutrustning kan anslutas och förstärkas via skivspelaren.
2. Anslut den externa utrustningen med en 3,5 mm kabel (kabel ingår ej) till Aux in-uttaget.
3. Tryck på uppspelningsknappen på den externa enheten och använd även kontrollerna på den som vanligt.
4. Volymen kan justeras med volymreglaget på skivspelaren eller kontrollerna på den anslutna externa enheten.
5. Vrid volymreglaget helt moturs för att när som helst stänga av enheten.

Använda hörlurar (ingår ej)

Ett uttag för stereohörlurar finns vilket låter skivspelaren användas utan att störa andra. Anslut hörlurarna vid det markerade uttaget nära volymreglaget och justera lyssningsvolymen till vald nivå. För högt ljudtryck från hörlurar kan orsaka hörselnedsättning. Skivspelarens högtalare fungerar inte medan hörlurar är anslutna.

Ansluta skivspelaren till externa högtalare

När skivspelaren ansluts till externa högtalare (via en lämplig förstärkare) ska en dubbel phono till phonokabel (ingår ej) användas för att ansluta RCA-utgångarna till ljudingången på förstärkaren. Garantera att röda kontakter ansluts till de röda uttagen och vita till vita.

Använda med en Bluetooth-enhet

Kontrollera att skivspelaren är i läget Bluetooth. Tryck kort på knappen Mode (Läge) till läget Bluetooth är aktiverat (den blåa LED-indikatorn lyser fast). Den börjar söka efter Bluetooth-enheter (den blåa LED-indikatorn blinkar under parkoppling).

I läget Bluetooth:

1. Enheten söker efter en Bluetooth-signal.
2. Aktivera Bluetooth på enheten (såsom en iPhone/iPad/Android/annan telefon/surfplatta/dator) och se till att den kan "detekteras".

Obs! Se, efter behov, instruktionerna för din enhet beträffande att lägga till eller konfigurera Bluetooth.

1. Välj "Add new device" (Lägg till ny enhet) efter behov.

Obs! Vissa produkter söker automatiskt efter en ny enhet och alternativet "Add new device" (Lägg till ny enhet) är inte tillgängligt.

1. När enheten hittas visas den som "Lenco TT-115". Välj och börja parkoppla.
2. När parkopplingen är slutförd visas "Bluetooth Connected" (Bluetooth ansluten).
3. Nu när du har parkopplat enheten med skivspelaren ansluts de medan de är inom räckhåll, vilket är maximalt cirka 10 meter (33 fot) eller mindre utan hinder.
4. Enheten förblir parkopplad med skivspelaren såvida du inte bestämmer dig för att koppla bort den eller "unpair".
5. Du kan trycka kort på "Pair" för att återansluta enheten.

Spela upp via Bluetooth

1. Tryck på "Previous" på Bluetooth-enheten för föregående spår.
2. Tryck på "Next" på Bluetooth-enheten för nästa spår.
3. Tryck på "Play/pause" för att spela upp eller pausa Bluetooth-enheten.

"Denna produkt har en funktion för mottagning av Bluetooth, men det går inte att överföra något bluetooth-ljud med den. Detta betyder att du trådlöst kan ta emot en bluetooth-ljudsignal från en extern källa som till exempel en smartphone."

Använda med USB-uppspelning

1. Anslut USB-minnet eller MP3-spelaren till USB-porten.
2. Det börjar spela upp automatiskt

Använda med USB-kodning

Du kan spela in en vinylskiva, Bluetooth och Aux i Mp3-format till ett USB-minne.

1. Anslut USB-minnet till USB-porten.
2. Tryck på "mode" för att välja Bluetooth, Skivspelare eller Aux som ska spelas in på USB-minnet.
3. Tryck på "REC". LED-indikatorn börjar blinka. Detta indikerar att den spelar in.
4. Tryck på "REC" igen för att stoppa inspelningen.

BYTA UT NÅLEN

Se anvisningarna nedan för att byta ut nälen.

Ta bort nälen från pickupen

1. Placera en skruvmejsel på spetsen av nålen och tryck nedåt i riktningen som visas på bild "A".
2. Ta bort nälen genom att dra den framåt och trycka nedåt.

Montera nälen

1. Håll i spetsen på nålen och för in den genom att trycka såsom visas på bild "B".
2. Tryck nålen uppåt i den riktning som visas på bild "C" till den låses fast på plats.

Vi räder dig att rengöra skivor med en antistatisk trasa för att få ut maximal upplevelse från dem.

Vi rekommenderar, av samma orsak, att nälen bör bytas med jämna mellanrum (cirka varje

250 uppspelningstimmar).

TIPS FÖ R BÄTTRE PRESTANDA FRÅN DIN SKIVSPELARE

1. Hantera skivspelarens lock försiktigt när det öppnas eller stängs. Lyft antingen i mitten eller på varje sida.
2. Rör inte vid nälspetsen med fingrarna. Undvik att stöta nålen mot tallriken eller kanten på skivan.
3. Rengör nälspetsen ofta – använd endast en mjuk borste i en linjär rörelse.
4. Om en nälrengöringsvätska måste användas ska den användas sparsamt.

5. Torka försiktigt av skivspelarens hölje med en mjuk trasa. Använd endast en liten mängd milt diskmedel för att rengöra skivspelaren.

6. Använd aldrig starka kemikalier eller lösningsmedel på någon del av skivspelaren.

SPECIFICATIONER

Typ	Remdrift
drivmotor	DC-motor
varvtal	33 1/3 rpm, 45 rpm, 78 rpm
wow och flutter (svaj)	< 0,35 %
Skivtallrik	200 mm
pickup
Typ	keramisk pickup
Nål	0,7 mil
optimal spårningskraft	6 gram
utmatning	300–500 mV
frekvensåtergivning	,+/- 20 dB
överhörning	10 db
signal till brus-brusförhållande (S/N)	18 db
Allmänt
Adapter	Inmatning 100–240 VAC, 50/60 Hz, 0,3 A max.
	Utmatning 5 VDC/1 A
produkt	5 VDC / 1 A
ljudutmatning (line out)	300–500 mV
energiförbrukning	5 W

Strömadapter.

Utmatning 5 VDC/1 A

Inmatning 100–240 VAC, 50/60 Hz, 0,3 A max.

Parkopplingsnamn för

Lenco TT-115

Bluetooth:

Hörlursuttag:

3,5 mm

Driftstemperatur:

0–40 °C

Temperatur vid

-20–70 °C

förvaring:

På grund av ständiga förbättringar kan funktionerna och designen ändras utan föregående meddelande

Nätadapter

Information	Värden och precision
Tillverkarens namn eller varumärke, kommersiell registrering och adress	DongGuan Obelieve Electronic Co., LtdHuazhaoxin Industrial park B-4/F, Golden phoenix industrial zone, Fenggan town,Dongguan city, Guangdong province, Kina
Modellbeteckning	0BL-0501000E/0BL-0501000B
Inspänning	100–240 V
Inspänningens frekvens	50/60 Hz
Utspänning	5 V
Utström	1 A
Uteffekt	5 W
Genomsnittlig verkningsgrad i aktivt läge	73,62
Effektförbrukning utan belastning	≤ 0,10

Garanti

Commaxx B.V. erbjuder service och garanti i enlighet med europeisk lagstiftning, vilket innebär vid fall av reparationer (både under och efter garantins giltighetsperiod) ska du kontakta din lokala återförsäljare.

Viktigt: det går inte att skicka produkter som behöver repareras direkt till Commaxx B.V.

Viktigt: om denna enhet öppnas eller på något sätt tas omhand av ett icke-officiellt servicecenter så upphör garantin.

Denna enhet är inte lämplig för yrkesmässig användning. Vid yrkesmässig användning, upphör samtliga garantier från tillverkaren att gälla.

Friskrivningsklausul

Uppdateringar av hård mjukvara och/eller hårdvarukomponenter görs regelbundet. Därmed kan vissa anvisningar, specifikationer och bilder i denna dokumentation skilja sig något från din särskilda situation. Alla artiklar beskrivna in denna guide är endast för illustration och kan inte tillämpas på någon speciell situation. Inga juridiska rättigheter eller anspråk kan erhållas från beskrivningen i denna manual.

Denna symbol anger att den relevanta elektriska produkten eller batteriet ska inte kasseras i det allmänna hushållsavfallet i Europa. När den korrekta avfallsbehandlingen för produkten och batteriet ska säkerställas, ska elektrisk utrustning eller batterier kasseras i enlighet med varje krav på tillämplig lokal lagstiftning. Genom detta handlande, bidrar du till att återvinna naturresurser och förbättra normer för miljöskydd och kassering av elektrisk avfall (elektrisk och elektronisk utrustning).

FÖ RSÄKRAN OM Ö VERSTÄMMELSE

Härmed intygar Commaxx att radioutrustningen av typen [Lenco TT-115] överensstämmer med direktiv 2014/53/EU. Den fullständiga texten gällande EU-försäkran om överensstämmelse finns på följande internetadress:

https://commaxx-certificates.com/doc/tt-115_doc.pdf

RF-typ	Frekvensområde (MHz)	Effekt (dBm)
Bluetooth	2402–2480	< 6

WARNING: För att förhindra eventuella hörselskador ska du inte lyssna på hög volym under långa perioder.

Service

Besök support.lenco.com för mer information och support

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.

Suomi

HUOMIO:
