GEBRUIKSAANWIJZING Classic Phono TT115 LENCO

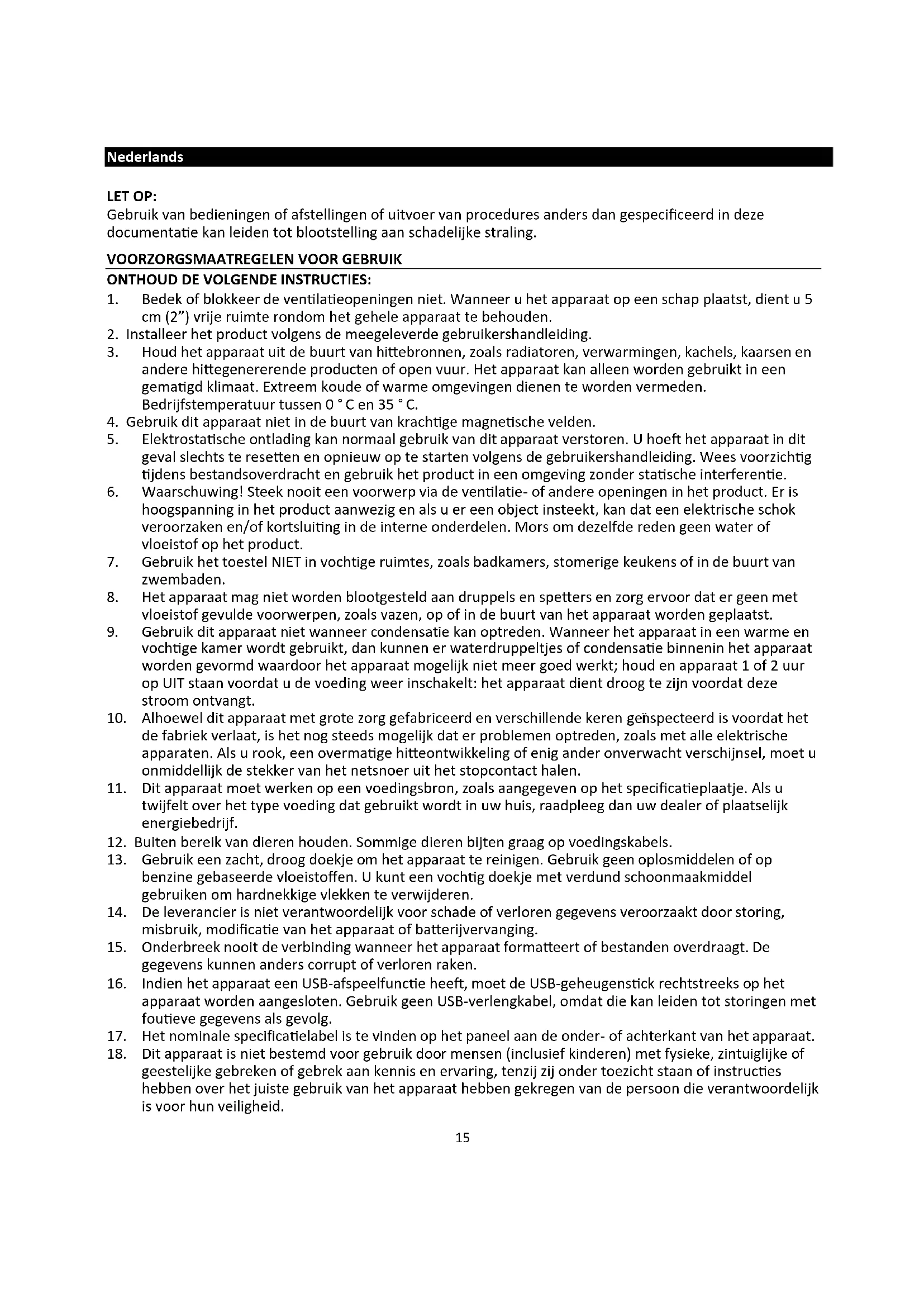

Nederlands LET OP: Gebruik van bedieningen of afstellingen of uitvoer van procedures anders dan gespecificeerd in deze documentatie kan leiden tot blootstelling aan schadelijke straling.

1. Bedek of blokkeer de ventilatieopeningen niet. Wanneer u het apparaat op een schap plaatst, dient u 5

cm (2”) vrije ruimte rondom het gehele apparaat te behouden.

2. Installeer het product volgens de meegeleverde gebruikershandleiding.

3. Houd het apparaat uit de buurt van hittebronnen, zoals radiatoren, verwarmingen, kachels, kaarsen en

andere hittegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in een gematigd klimaat. Extreem koude of warme omgevingen dienen te worden vermeden. Bedrijfstemperatuur tussen 0 °C en 35 °C.

4. Gebruik dit apparaat niet in de buurt van krachtige magnetische velden.

5. Elektrostatische ontlading kan normaal gebruik van dit apparaat verstoren. U hoeft het apparaat in dit

geval slechts te resetten en opnieuw op te starten volgens de gebruikershandleiding. Wees voorzichtig tijdens bestandsoverdracht en gebruik het product in een omgeving zonder statische interferentie.

6. Waarschuwing! Steek nooit een voorwerp via de ventilatie- of andere openingen in het product. Er is

hoogspanning in het product aanwezig en als u er een object insteekt, kan dat een elektrische schok veroorzaken en/of kortsluiting in de interne onderdelen. Mors om dezelfde reden geen water of vloeistof op het product.

7. Gebruik het toestel NIET in vochtige ruimtes, zoals badkamers, stomerige keukens of in de buurt van

8. Het apparaat mag niet worden blootgesteld aan druppels en spetters en zorg ervoor dat er geen met

vloeistof gevulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.

9. Gebruik dit apparaat niet wanneer condensatie kan optreden. Wanneer het apparaat in een warme en

vochtige kamer wordt gebruikt, dan kunnen er waterdruppeltjes of condensatie binnenin het apparaat worden gevormd waardoor het apparaat mogelijk niet meer goed werkt; houd en apparaat 1 of 2 uur op UIT staan voordat u de voeding weer inschakelt: het apparaat dient droog te zijn voordat deze stroom ontvangt.

10. Alhoewel dit apparaat met grote zorg gefabriceerd en verschillende keren geïnspecteerd is voordat het

de fabriek verlaat, is het nog steeds mogelijk dat er problemen optreden, zoals met alle elektrische apparaten. Als u rook, een overmatige hitteontwikkeling of enig ander onverwacht verschijnsel, moet u onmiddellijk de stekker van het netsnoer uit het stopcontact halen.

11. Dit apparaat moet werken op een voedingsbron, zoals aangegeven op het specificatieplaatje. Als u

twijfelt over het type voeding dat gebruikt wordt in uw huis, raadpleeg dan uw dealer of plaatselijk energiebedrijf.

12. Buiten bereik van dieren houden. Sommige dieren bijten graag op voedingskabels.

13. Gebruik een zacht, droog doekje om het apparaat te reinigen. Gebruik geen oplosmiddelen of op

benzine gebaseerde vloeistoffen. U kunt een vochtig doekje met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.

14. De leverancier is niet verantwoordelijk voor schade of verloren gegevens veroorzaakt door storing,

misbruik, modificatie van het apparaat of batterijvervanging.

15. Onderbreek nooit de verbinding wanneer het apparaat formatteert of bestanden overdraagt. De

gegevens kunnen anders corrupt of verloren raken.

16. Indien het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks op het

apparaat worden aangesloten. Gebruik geen USB-verlengkabel, omdat die kan leiden tot storingen met foutieve gegevens als gevolg.

17. Het nominale specificatielabel is te vinden op het paneel aan de onder- of achterkant van het apparaat.

18. Dit apparaat is niet bestemd voor gebruik door mensen (inclusief kinderen) met fysieke, zintuiglijke of

geestelijke gebreken of gebrek aan kennis en ervaring, tenzij zij onder toezicht staan of instructies hebben over het juiste gebruik van het apparaat hebben gekregen van de persoon die verantwoordelijk is voor hun veiligheid.16

19. Dit product is alleen voor niet-professioneel gebruik bedoeld en niet voor commercieel of industrieel

20. Verzeker u ervan dat het apparaat in een stabiele positie staat opgesteld. Beschadigingen veroorzaakt

door het gebruik van dit apparaat in een onstabiele positie, trillingen of schokken of door het niet opvolgen van andere waarschuwingen of voorzorgsmaatregelen beschreven in deze gebruikshandleiding worden niet gedekt door de garantie.

21. Verwijder nooit de behuizing van dit apparaat.

22. Plaats dit apparaat nooit op andere elektrische apparatuur.

23. Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.

24. Gebruik uitsluitend uitbreidingen/accessoires gespecificeerd door de fabrikant.

25. Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist als het

apparaat hoe dan ook is beschadigd, zoals bijvoorbeeld het netsnoer of de stekker, wanneer er vloeistof of een voorwerp in het apparaat is terechtgekomen, wanneer het apparaat is blootgesteld aan regen of vocht, als het niet normaal werkt of is gevallen.

26. Langdurige blootstelling aan harde geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of

permanent gehoorverlies.

27. Als het product wordt geleverd met voedingskabel of AC-stroomadapter:

Als er problemen optreden, koppel de wisselstroomvoedingskaart dan los en laat reparaties over aan bevoegd personeel. Nooit op de stroomadapter stappen of deze indrukken. Wees voornamelijk voorzichtig in de buurt van de stekkers en het punt waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanneer kinderen met de voedingskabel spelen, kunnen zij ernstig letsel oplopen. Haal de stekker uit het stopcontact tijdens onweer of wanneer u deze langere tijd niet gebruikt. Het stopcontact moet in de buurt van de apparatuur zijn geïnstalleerd en eenvoudig te bereiken zijn. Overbelast stopcontacten of verlengsnoeren niet. Overbelasting kan brand of een elektrische schok veroorzaken. Apparaten met een Klasse 1 structuur dienen te worden aangesloten op een stopcontact met een beschermende aardverbinding. Apparaten met een Klasse 2 structuur vereisen geen aardverbinding. Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek nooit aan de voedingskabel. Dit kan tot een kortsluiting leiden. Gebruik nooit een beschadigde voedingskabel of stekker of een los stopcontact. Dit vormt namelijk een risico op brand of elektrische schokken.

28. Indien het product knoopcelbatterijen bevat of wordt geleverd met een afstandsbediening die

knoopcelbatterijen bevat: Waarschuwing: "Batterij niet inslikken, chemisch brandgevaar" of gelijkwaardige werking. [De afstandsbediening meegeleverd met] Dit product bevat een munt-/knoopcelbatterij. Als de batterij wordt ingeslikt, kan deze in slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden. Houd nieuwe en gebruikte batterijen buiten bereik van kinderen. Als de batterijhouder niet goed kan worden gesloten, dient u het product niet meer te gebruiken en buiten bereik van kinderen te houden. Als u denkt dat batterijen zijn ingeslikt of binnenin een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.

29. Waarschuwing m.b.t. het gebruik van batterijen:

Als de batterij onjuist wordt geplaatst, bestaat er explosiegevaar. Vervang de batterij alleen door een zelfde of vergelijkbare soort batterij. Stel de batterij niet bloot aan extreem hoge of lage temperaturen of een lage luchtdruk op grote hoogte tijdens gebruik, opslag of transport. Vervanging van een batterij door een incorrect type kan leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.17

Verwijdering van een batterij in vuur of een hete oven of het mechanisch verpletteren of snijden van een batterij kan leiden tot een ontploffing. Laat een batterij nooit achter in omgevingen met extreem hoge temperaturen, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Stel een batterij nooit bloot aan een extreem lage luchtdruk, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Aandacht voor het milieu is nodig bij het verwijderen van de batterijen. INSTALLATIE

• Pak alle onderdelen uit en verwijder de beschermende materialen.

• Sluit het apparaat niet aan op het stopcontact, voordat u de netspanning hebt gecontroleerd en voordat alle andere aansluitingen zijn gemaakt. Inbegrepen toebehoren: Handleiding

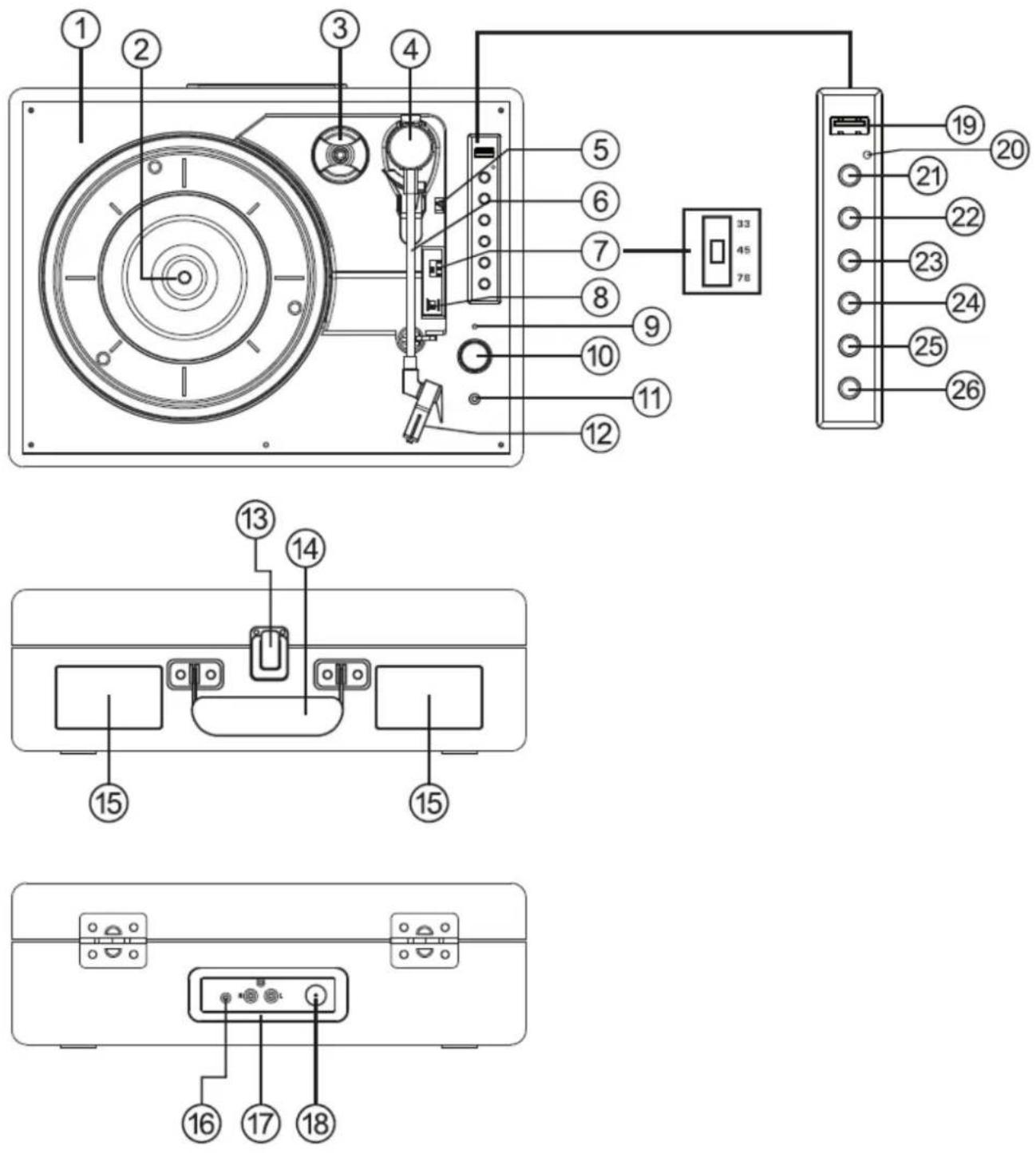

Plaats van de bedieningsknoppen

7. Snelheidskeuzeschakelaar draaischijf

8. Schakelaar voor automatisch stoppen

9. Led-statusindicator

10. Aan/uit-schakelaar/volumeknop

11. Koptelefoonaansluiting

17. Lijn uit kanaal R/L

1. Druk kort op “Modus” om de afspeelmodus te selecteren.

2. De blauwe led knippert wanneer de bluetooth gekoppeld is.

3. De blauwe led licht op wanneer de bluetooth verbonden is.

4. De rode led licht op wanneer de platenspelermodus/Aux in-modus is ingeschakeld.

5. De groene led licht op wanneer de USB-modus is ingeschakeld.

De platenspeler gebruiken

1. Plaats de platenspeler op een vlakke, horizontale ondergrond.

2. Steek de plug van de voedingsadapter in de DC-ingang aan de achterkant van de behuizing en steek de

stekker van de voedingsadapter in een stopcontact.

3. Zorg dat bij het eerste gebruik de kabelbinder van de toonarm is verwijderd.

4. Verwijder de naaldkap en bewaar deze op een veilige plaats voor toekomstig gebruik20

5. Zet de snelheidskeuzeschakelaar op de snelheid (33, 45 of 78 tpm) die overeenkomt met de af te spelen

6. Draai aan de volumeknop om de platenspeler in te schakelen, de modusindicator zal rood oplichten.

7. Plaats een plaat op de as van de draaischijf en ontgrendel de toonarm.

8. Gebruik de cue-hendel om de toonarm op te tillen en beweeg de arm zodanig dat de naald zich net

binnen de rand van de plaat bevindt of uitgelijnd is met het begin van het af te spelen nummer.

9. Laat de arm langzaam zakken en na een korte pauze begint de plaat te spelen.

10. Stel het volume in op het gewenste niveau door aan de volumeknop te draaien.

11. De draaischijf stopt als het einde van de plaat is bereikt.

12. Gebruik opnieuw de cue-hendel om de toonarm op te tillen (de draaischrijf begint opnieuw te draaien)

en terug te plaatsen in de clip. De draaischijf zal stoppen.

13. Zet de toondarm vast met de clip. Plaats de naaldkap terug na gebruik en altijd voordat u de

platenspeler verplaatst

14. Om de platenspeler op elk gewenst moment uit te schakelen, tilt u de toonarm van de plaat af en draait

u de volumeknop helemaal linksom. Opmerking Sommige platen hebben een groter middengat en het kan nodig zijn de middengatadapter op de draaischijfas te plaatsen voordat u de plaat op de draaischijf plaatst. Plaats altijd eerst het naaldkap terug en zet de toonarm vast met de clip voordat u de platenspeler verplaatst.

Met een extern apparaat gebruiken

1. Op de platenspeler kan externe analoge audio-apparatuur worden aangesloten en versterkt.

2. Sluit de apparatuur aan met een 3,5 mm jack kabel (kabel niet meegeleverd) op de Aux-

3. Druk op de afspeelknop van het externe apparaat en gebruik de bedieningen op het externe apparaat

zoals u gewend bent.

4. Het volume kan worden geregeld met de volumeknop op de platenspeler of met de bedieningen op het

5. Om de platenspeler op elk gewenst moment uit te schakelen, draait u de volumeknop helemaal linksom.21

Een hoofdtelefoon gebruiken (niet meegeleverd) Er is een stereo hoofdtelefoonaansluiting, zodat de platenspeler kan worden gebruikt zonder anderen te storen. Sluit de hoofdtelefoon aan op de aansluiting nabij de volumeknop, aangegeven met een hoofdtelefoon-marking, en stel het volume naar wens in. Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken. De luidsprekers van de platenspeler werken niet wanneer er een hoofdtelefoon is aangesloten. De platenspeler op een externe luidspreker aansluiten Gebruik voor het aansluiten van de platenspeler op externe luidsprekers (via een geschikte versterker) een tulpkabel (niet meegeleverd) om de RCA-uitgangsaansluitingen te verbinden met de audio-ingang van de versterker. Zorg dat de rode stekkers in de rode aansluitingen worden gestoken en de witte stekkers in de witte aansluitingen. Met een bluetooth-apparaat gebruiken Controleer of de bluetooth-modus van uw platenspeler ingeschakeld is. Als u de bluetooth-modus nog niet ingeschakeld is, druk dan kort op de modusknop totdat de bluetooth-modus ingeschakeld is (de blauwe led licht op). De platenspeler zal beginnen te zoeken naar bluetooth=apparaten (de blauwe LED knippert tijdens het koppelen). In de bluetooth-modus:

1. Uw apparaat zal zoeken naar bluetooth-apparaten.

2. Schakel op het apparaat (bijvoorbeeld iPhone, iPad, Android-telefoon, andere telefoon, tablet,

computer) de bluetooth-verbinding in en zorg dat deze 'detecteerbaar' is. Opmerking: Raadpleeg indien nodig de instructies van uw apparaat om bluetooth toe te voegen of in te stellen.

3. Selecteer indien nodig 'Add new device (Nieuw apparaat toevoegen)'.

Opmerking: Sommige producten zullen automatisch naar een nieuw apparaat zoeken en is daarom de optie 'Add new device (Nieuw apparaat toevoegen)' niet beschikbaar.

4. Uw apparaat wordt weergegeven als 'Lenco TT-115'. Selecteer het en begin met koppelen.

5. Wanneer het koppelen is voltooid, wordt 'Bluetooth Connected (Bluetooth verbonden)' weergegeven.

6. Nu uw apparaat met de platenspeler is gekoppeld maakt het automatisch verbinding wanneer het zich

binnen het bereik bevindt, d.w.z. binnen 10 meter of minder (33 voet of minder) afstand.

7. Uw apparaat blijft gekoppeld met de platenspeler, tenzij u besluit het los te koppelen of te

1. Druk op “Previous” voor het vorige nummer van uw bluetooth-apparaat.

2. Druk op “Next” voor het volgende nummer van uw bluetooth-apparaat.

3. Druk op “Play/pause” voor het afspelen of pauzeren van uw bluetooth-apparaat.22

"Dit product is voorzien van een bluetooth-ontvangstfunctie, u kunt er geen bluetooth-audio mee overdragen: dit betekent dat u draadloos een bluetooth-geluidssignaal kunt ontvangen van een externe bron zoals een smartphone." Met USB-afspelen gebruiken

1. Plaats een USB-stick in de USB-poort of sluit een Mp3-speler aan.

2. Het zal automatisch spelen

Met USB-opnemen gebruiken U kunt een plaat, via bluetooth of vanaf een extern opnemen op een USB-stick.

1. Steek een USB-stick in de USB-poort.

3. Druk vervolgens op “Opnemen"REC”, de led zal gaan knipperen. Er wordt nu opgenomen.

4. Druk nogmaals op “Opnemen” om het opnemen te stoppen.

Om de naald te vervangen, verwijzen wij u naar de onderstaande instructies. Het verwijderen van de naald uit het element

1. Plaats een schroevendraaier tegen de punt van de stylus en duw naar onderen zoals weergegeven in

2. Verwijder de stylus door de stylus naar voren te trekken en naar onderen te duwen.

De stylus installeren

1. Houd de punt van de stylus vast en steek de stylus in door te drukken zoals weergegeven in aanwijzing

2. Duw de stylus naar boven zoals in aanwijzing “C” totdat de stylus in de puntstand staat.

Geleidepennen (binnen) OPMERKINGEN23

Wij adviseren u uw platen schoon te maken met een anti-statische doek om maximaal van ze te genieten. Om dezelfde reden dient uw stylus periodiek te worden vervangen (circa elke 250 afspeeluren). TIPS VOOR EEN GOED GEBRUIK VAN UW PLATENSPELER

1. Ga voorzichtig te werk bij het openen of sluiten van de stofkap door deze in het midden of aan beide

zijden tegelijk vast te pakken.

2. Raak de naaldpunt niet met uw vingers aan. Vermijd het stoten van de naald tegen de draaitafel of tegen

de rand van de plaat.

3. Reinig de naald regelmatig. Gebruik daarvoor een zachte borstel en beweeg alleen van achteren naar

4. Als u een reinigingsvloeistof voor de naald moet gebruiken, gebruik deze dan zeer spaarzaam.

5. Veeg de behuizing van de platenspeler voorzichtig af met een zachte doek. Gebruik slechts een klein

beetje mild reinigingsmiddel om de platenspeler af te nemen.

6. Gebruik nooit agressieve chemicaliën of oplosmiddelen om onderdelen van het draaitafelsysteem te

reinigen. SPECIFICATIES Type Snaaraandrijving aandrijfmotor Gelijkstroommotor snelheid 33 1/3 tpm, 45 tpm, 78 tpm wow en flutter <0,35% Draaischijf 200 mm

uitvoert DC 5 V, 1 A product DC5V;1A audio-uitvoer (lijnuitgang) 300-500 mv Opgenomen vermogen 5 W

Hoofdtelefoonaansluitin

3,5 mm Bedrijfstemperatuur: 0°C‐40°C Opslagtemperatuur: -20°C‐70°C Vanwege doorlopende verbeteringen zijn de functies en het ontwerp zonder nadere aankondiging onderhevig aan wijzigingen Voedingsadapter Gebruik uitsluitend de voedingsadapter die in de gebruiksaanwijzing wordt vermeld

Informatie Waarde en precisie Naam of handelsmerk van de fabrikant, handelsregistratie en adres DongGuan Obelieve Electronic Co., Ltd Huazhaoxin Industrial park B-4/F, Golden phoenix industrial zone, Fenggan town, Dongguan city, Guangdong province, China Modelaanduiding 0BL-0501000E / 0BL-0501000B Ingangsspanning 100-240 V Ingangsfrequentie wisselstroom 50/60 Hz Uitgangsspanning 5 V Uitgangsstroom 1 A Uitgang 5 W Gemiddelde actieve efficiëntie 73,62 Verbruik onbelast vermogen ≤ 0,10

Garantie Commaxx B.V. biedt service en garantie aan overeenkomstig met de Europese wetgeving. Dit houdt in dat u, in het geval van reparaties (zowel tijdens als na de garantieperiode), uw lokale handelaar moet contacteren. Belangrijke opmerking: Het is niet mogelijk om producten die moeten worden gerepareerd rechtstreeks naar Commaxx B.V. te sturen. Belangrijke opmerking: de garantie verloopt als een onofficieel servicecenter het apparaat op wat voor manier dan ook heeft geopend, of er toegang toe heeft gekregen. Het apparaat is niet geschikt voor professioneel gebruik. In het geval van professioneel gebruik worden alle garantieverplichtingen van de fabrikant nietig verklaard.25

Disclaimer Er worden regelmatig updates in de firmware en/of hardwarecomponenten gemaakt. Daardoor kunnen gedeelten van de instructie, de specificaties en afbeeldingen in deze documentatie enigszins verschillen van uw eigen situatie. Alle onderwerpen die staan beschreven in deze handleiding zijn bedoeld als illustratie en zijn niet van toepassing op specifieke situaties. Aan de beschrijving in dit document kunnen geen rechten worden ontleend. Afvoer van het oude apparaat

Dit symbool geeft aan dat het betreffende elektrische product of de accu/batterij niet mag worden verwijderd als algemeen huishoudelijk afval in Europa. Zorg voor een juiste afvalverwerking door het product en de accu/batterij in overeenstemming met alle van toepassing zijnde lokale wetten voor het verwijderen van elektrische apparatuur of accu's/batterijen te verwijderen. Als u dit doet, helpt u de natuurlijke bronnen te behouden en de standaard van milieubescherming te verbeteren bij de behandeling en verwijdering van elektrisch afval (Afgedankte Elektrische en Elektronische Apparatuur).

Hierbij verklaar ik, Commaxx, dat het type radioapparatuur [Lenco TT-115] conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://commaxx-certificates.com/doc/tt-115_doc.pdf Type RF Frequentiebereik (MHz) Vermogen (dBm) Bluetooth 2402-2480

WAARSCHUWING: Luister nooit voor lange tijd op hoge volumeniveaus, om mogelijke gehoorbeschadiging te voorkomen.

Service Bezoek voor meer informatie en helpdeskondersteuning support.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.26
