Classic Phono TT115 - Giradischi LENCO - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Classic Phono TT115 LENCO

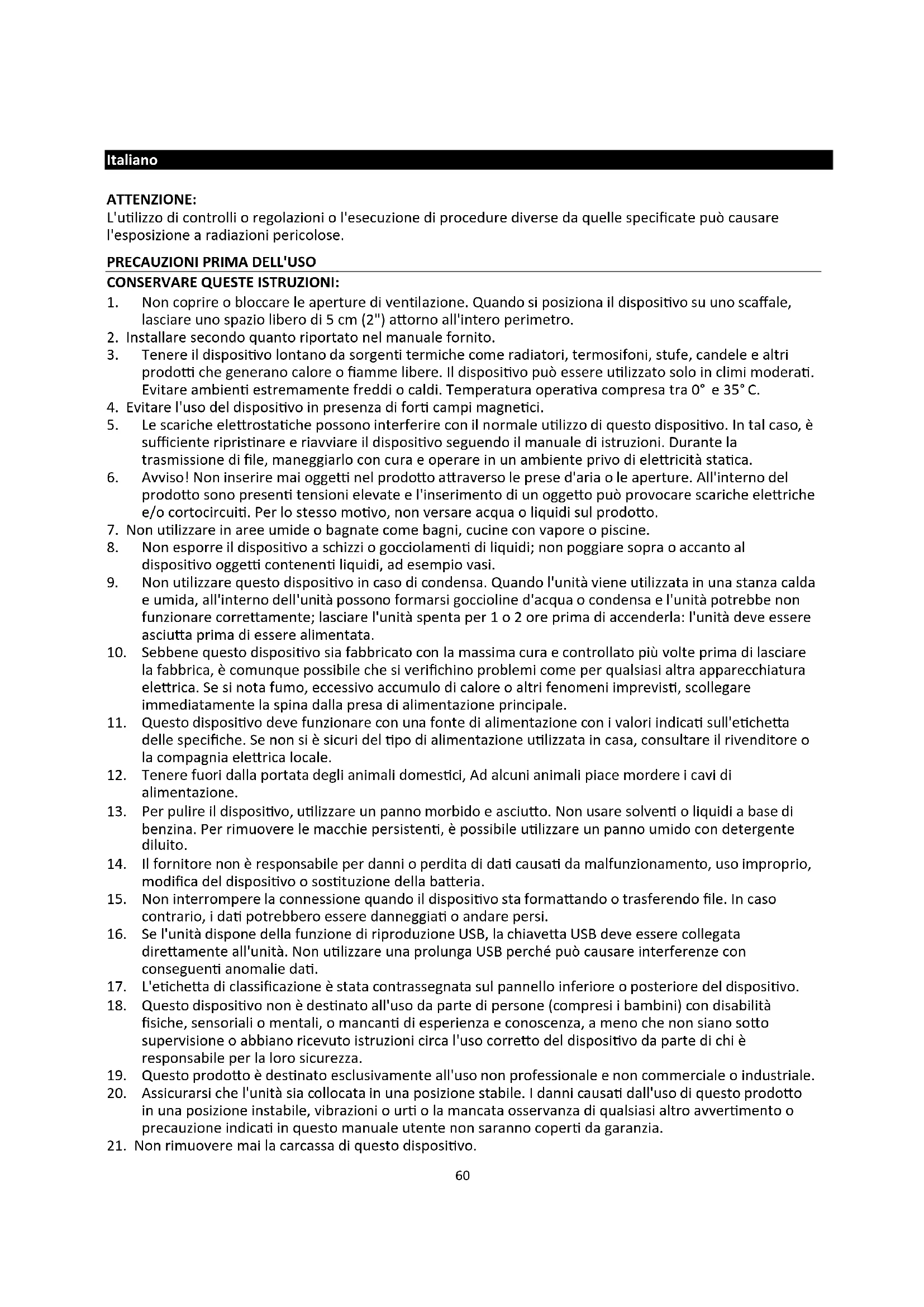

Italiano ATTENZIONE: L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate può causare l'esposizione a radiazioni pericolose.

1. Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su uno scaffale,

lasciare uno spazio libero di 5 cm (2") attorno all'intero perimetro.

2. Installare secondo quanto riportato nel manuale fornito.

3. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe, candele e altri

prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi moderati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0° e 35°C.

4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.

5. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo dispositivo. In tal caso, è

sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.

6. Avviso! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture. All'interno del

prodotto sono presenti tensioni elevate e l'inserimento di un oggetto può provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto.

7. Non utilizzare in aree umide o bagnate come bagni, cucine con vapore o piscine.

8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non poggiare sopra o accanto al

dispositivo oggetti contenenti liquidi, ad esempio vasi.

9. Non utilizzare questo dispositivo in caso di condensa. Quando l'unità viene utilizzata in una stanza calda

e umida, all'interno dell'unità possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata.

10. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte prima di lasciare

la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale.

11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati sull'etichetta

delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.

12. Tenere fuori dalla portata degli animali domestici, Ad alcuni animali piace mordere i cavi di

13. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare solventi o liquidi a base di

benzina. Per rimuovere le macchie persistenti, è possibile utilizzare un panno umido con detergente diluito.

14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento, uso improprio,

modifica del dispositivo o sostituzione della batteria.

15. Non interrompere la connessione quando il dispositivo sta formattando o trasferendo file. In caso

contrario, i dati potrebbero essere danneggiati o andare persi.

16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata

direttamente all'unità. Non utilizzare una prolunga USB perché può causare interferenze con conseguenti anomalie dati.

17. L'etichetta di classificazione è stata contrassegnata sul pannello inferiore o posteriore del dispositivo.

18. Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con disabilità

fisiche, sensoriali o mentali, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza.

19. Questo prodotto è destinato esclusivamente all'uso non professionale e non commerciale o industriale.

20. Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di questo prodotto

in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altro avvertimento o precauzione indicati in questo manuale utente non saranno coperti da garanzia.

21. Non rimuovere mai la carcassa di questo dispositivo.61

22. Non posizionare mai questo dispositivo su altre apparecchiature elettriche.

23. Non permettere ai bambini di accedere ai sacchetti di plastica.

24. Utilizzare solo collegamenti/accessori specificati dal produttore.

25. Rivolgersi a personale qualificato per l'assistenza. L'assistenza è necessaria quando il dispositivo è stato

in qualche modo danneggiato, come il cavo di alimentazione o la spina, quando è stato versato del liquido o sono caduti oggetti nel dispositivo, quando il dispositivo è stato esposto a pioggia o umidità, non funziona normalmente o è stato abbandonato.

26. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali può causare una perdita

temporanea o permanente dell'udito.

27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA:

In caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale qualificato per l'assistenza. Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente. Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo. La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile. Non sovraccaricare le prese CA né le prolunghe. Il sovraccarico può causare incendi o scariche elettriche. I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione. I dispositivi con struttura di classe 2 non richiedono un collegamento a terra. Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito. Non utilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebbe provocare incendi o scariche elettriche.

28. Se il prodotto contiene o viene consegnato con un telecomando contenente batterie a pulsante/a

bottone: Avvertenza: "Non ingerire la batteria, pericolo di ustioni chimiche" o funzionamento equivalente. (Il telecomando in dotazione con) Il presente prodotto contiene una pila a bottone. Se ingerita, la batteria può causare gravi ustioni interne in sole 2 ore e portare alla morte. Tenere le batterie, nuove o usate, fuori dalla portata dei bambini. Se il vano batteria non si chiude completamente, interrompere l’uso del dispositivo e tenerlo fuori della portata dei bambini. Se si teme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediatamente un medico.

29. Precauzioni sull'uso delle batterie:

Pericolo di esplosione se la batteria viene sostituita in modo errato. Sostituire solo con lo stesso tipo o equivalente. Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto. La sostituzione con una batteria di tipo errato può provocare un'esplosione o la perdita di liquidi o gas infiammabili. Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiacciamento o il taglio meccanico di una batteria possono provocare un'esplosione. Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata può provocare un'esplosione o una perdita di liquidi o gas infiammabili. Una batteria soggetta a una pressione dell'aria estremamente bassa può provocare un'esplosione o una perdita di liquidi o gas infiammabili. È necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie.62

• Disimballare tutte le parti e rimuovere il materiale protettivo.

• Non collegare l’unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuati tutti gli altri collegamenti. Accessori inclusi Manuale d'uso

2. Albero motore del giradischi

3. Adattatore per foro centrale

4. Braccio di lettura

5. Leva di posizionamento64

6. Fermo del braccio di lettura

7. Selettore di velocità del giradischi

8. Interruttore di arresto automatico

9. Indicatore di stato a LED

10. Interruttore di alimentazione/Regolazione del volume

13. Chiusura a scatto

14. Maniglia per il trasporto

16. Jack di ingresso Aux

17. Uscita audio (Line out) canale R/L

18. Jack di ingresso CC

19. Alloggiamento USB

22. Brano precedente

23. Brano successivo

24. Riproduzione/pausa

1. Premere brevemente “Modalità” per selezionare la modalità di riproduzione.

2. Il LED blu lampeggia quando il Bluetooth è in fase di associazione.

3. Il LED blu si accende quando il Bluetooth è connesso

4. Il LED rosso si illumina in modalità giradischi/Aux.

5. Il LED verde si illumina in modalità USB.

Utilizzo del giradischi

1. Posizionare l’alloggiamento del giradischi su una superficie piana.

2. Inserire un'estremità del cavo dell'adattatore nella presa CC sul retro dell'alloggiamento e inserire l'altra

estremità dell'adattatore nella presa di alimentazione.

3. Al primo utilizzo, assicurarsi che la fascetta venga rimossa dal braccio del lettore.

4. Rimuovere il cappuccio di protezione della testina e conservarla in un luogo sicuro per utilizzi futuri65

5. Spostare il selettore di velocità (a 33,45 o 78 giri/min) in modo che corrisponda a quella del disco

6. Ruotare la manopola di regolazione del volume per accendere il giradischi, l’indicatore di modalità

7. Posizionare un disco sul mandrino del giradischi e sganciare il braccio di lettura

8. Usare la leva di posizionamento per sollevare il braccio di lettura e spostarlo in modo che la puntina

venga posizionata esattamente sul bordo del disco o orientata in modo tale da poter avviare la riproduzione del brano.

9. Abbassare lentamente il braccio e dopo qualche istante verrà avviata la riproduzione del disco

10. Regolare il volume al livello desiderato ruotando la manopola di regolazione del volume

11. Al termine della riproduzione del disco, il giradischi si ferma

12. Utilizzare nuovamente la leva per sollevare il braccio di lettura (il piano inizierà a ruotare di nuovo),

riportare il braccio verso il fermo e abbassarlo nell’apposito supporto. A questo punto il piano si ferma

13. Fissare il braccio di lettura con il fermo e reinserire il cappuccio della puntina dopo l'uso e sempre prima

di spostare il giradischi.

14. Per spegnere il giradischi in qualsiasi momento, sollevare il braccio di lettura sul disco e ruotare la

manopola del volume completamente in senso antiorario. Nota Alcuni dischi presentano un foro centrale più grande e potrebbe essere necessario montare l'adattatore per il foro centrale sull'albero del giradischi prima di posizionare il disco. Prima di spostare il giradischi, reinserire sempre il cappuccio della puntina e fissare il braccio del giradischi tramite l’apposito fermo.

Utilizzo tramite dispositivo ausiliario

1. Gli apparecchi analogici audio ausiliari possono essere collegati e amplificati tramite il giradischi.

2. Collegare l’apparecchio ausiliario utilizzando un cavo jack da 3,5 mm (non incluso) da inserire nel

connettore jack AUX IN.

3. Premere il pulsante di riproduzione sull’apparecchio ausiliario e utilizzare i comandi di riproduzione su

quest’ultimo come di consueto.

4. Il volume può essere regolato tramite la manopola di regolazione del volume del giradischi o i comandi

del dispositivo ausiliario.

5. Per spegnere l’unità in qualsiasi momento, ruotare completamente la manopola del volume in senso

antiorario. Utilizzo delle cuffie (non incluse) Per utilizzare il giradischi senza disturbare gli altri, nella fornitura è stato incluso un jack per cuffie stereo. Inserire le cuffie nel punto di collegamento contrassegnato con tale dicitura accanto alla manopola di regolazione del volume e regolare il volume al livello desiderato. Un’eccessiva pressione sonora generata da66

auricolari o cuffie può comportare la perdita dell’udito. Gli altoparlanti del giradischi non saranno operativi quando vengono collegate le cuffie. Collegamento del giradischi a un altoparlante esterno Per il collegamento del giradischi a degli altoparlanti esterni (tramite un amplificatore adatto), utilizzare un cavo phono a due connettori (non incluso) per collegare i jack di uscita RCA all'ingresso Audio dell'amplificatore. Assicurarsi di collegare i connettori rossi e bianchi nelle rispettive prese dello stesso colore. Utilizzo di un dispositivo Bluetooth Assicurarsi che il giradischi si trovi in modalità Bluetooth. In caso contrario, premere brevemente il pulsante Modalità finché non viene impostata la modalità Bluetooth (il LED blu si accende). Verrà avviata la ricerca dei dispositivi Bluetooth (il LED blu lampeggia durante l’associazione). In modalità Bluetooth:

1. Il proprio dispositivo effettua la ricerca Bluetooth.

2. Sul dispositivo (ad es. iPhone/iPad/Android/altro telefono/Tablet/Computer), attivare la connettività

Bluetooth e fare in modo che sia ‘visibile’. Nota: se necessario, fare riferimento alle istruzioni del proprio dispositivo per aggiungere o configurare il Bluetooth.

3. Selezionare ‘Aggiungi dispositivo’, se necessario.

Nota: alcuni prodotti effettuano la ricerca dei nuovi dispositivi in modo automatico, pertanto in tal caso l’opzione ‘Aggiungi nuovo dispositivo’ non sarà disponibile.

4. Una volta rilevato, il dispositivo appare come "Lenco TT-115". Selezionare e avviare l’associazione.

5. Al termine dell’associazione, verrà visualizzato ‘Bluetooth connesso’.

6. A questo punto, dopo aver associato il dispositivo al giradischi, quest’ultimo si connetterà ad esso entro

un raggio d’azione di circa 10 metri o meno (33 piedi o meno), in linea visiva.

7. Il proprio dispositivo rimarrà associato al giradischi a meno che non si decida di disconnetterlo o

‘annullare l’associazione’ .

8. È possibile premere brevemente “Associa” per la riconnessione.

Riproduzione Bluetooth

1. Premere “Previous” per passare al brano precedente del proprio dispositivo Bluetooth.

2. Premere “Next” per passare al brano successivo del proprio dispositivo Bluetooth.

3. Premere “Play/Pause” per riprodurre o mettere in pausa il proprio dispositivo Bluetooth.

"Questo prodotto ha una funzione di ricezione bluetooth, non puoi trasmettere alcun suono bluetooth con esso: questo significa che puoi ricevere in modalità wireless un segnale audio bluetooth da una fonte esterna come uno smartphone.”67

1. Collegare la memoria flash o il lettore MP3 alla porta USB.

2. La riproduzione comincerà automaticamente

Codifica USB È possibile registrare un disco in vinile, una sorgente Bluetooth o Aux in MP3 su un'unità di memoria flash USB.

1. Collegare l'unità di memoria flash USB alla porta USB.

2. Premere "mode" e selezionare Bluetooth, giradischi o Aux, a seconda della fonte da cui si desidera

registrare sull'unità USB.

3. Premere "REC"; la spia LED lampeggerà. Ciò indica che la registrazione è in corso.

4. Per interrompere la registrazione, premere di nuovo "REC".

Per sostituire l'ago fare riferimento alle istruzioni di seguito. Rimozione dell'ago dalla testina.

1. Posizionare un cacciavite sulla punta della puntina e spingere verso il basso come mostrato in direzione

2. Rimuovere la puntina tirandola in avanti e spingendo verso il basso.

Installazione della puntina

1. Tenere la punta della puntina e inserire la puntina premendo come mostrato in direzione "B".

2. Spingere la puntina verso l'alto come nella direzione "C" finché la puntina non si blocca nella posizione

della punta. Perni guida (interni) NOTE Ti consigliamo di pulire i tuoi dischi con un panno antistatico per trarne il massimo divertimento. Segnaliamo inoltre che, per lo stesso motivo, la puntina dovrebbe essere sostituita periodicamente (circa ogni 250 ore di riproduzione)68

1. Quando si apre o si chiude il coperchio del piatto rotante, maneggiarlo delicatamente, afferrandolo al

centro o su entrambi i lati.

2. Non toccare la punta dell'ago con le dita; evitare di sbattere l'ago contro il piatto del giradischi o il bordo

3. Pulire frequentemente la punta dell'ago: utilizzare una spazzola morbida solo con un movimento "da

4. Se devi usare un liquido per la pulizia degli aghi, usalo con molta parsimonia.

5. Pulire delicatamente l'alloggiamento del giradischi con un panno morbido. Utilizzare soltanto una piccola

quantità di detergente delicato per pulire il giradischi.

6. Non applicare mai prodotti chimici o solventi aggressivi a nessuna parte del sistema del giradischi.

SPECIFICHE Tipo trasmissione a cinghia Motore di trasmissione Motore CC velocità 33 1/3 rpm, 45 rpm, 78 rpm wow and flutter <0,35% Piatto girevole 200mm

Tipo testina in ceramica Puntina

Forza di tracciamento ottimale 6 grammi uscita 300-500 mv Risposta in frequenza ,+/-20 dB diafonia 10 db rapporto segnale-rumore (S/N) 18 db

Alimentatore. Uscita CC 5 V 1 A

Nome di associazione Bluetooth:

3,5 mm Temperatura di esercizio: 0‐40 °C Temperatura di stoccaggio: -20‐70 °C In virtù dei continui miglioramenti, le caratteristiche e il design sono soggetti a modifiche senza preavviso Alimentatore Utilizzare solo l'alimentazione indicata nel presente manuale.

Informazioni Valore e precisione Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo DongGuan Obelieve Electronic Co., Ltd Parco industriale Huazhaoxin B-4/F, zona industriale Golden phoenix, città di Fenggan, città di Dongguan, provincia di Guangdong, Cina Identificatore del modello 0BL-0501000E / 0BL-0501000B Tensione in ingresso 100-240V Frequenza in ingresso CA 50/60 Hz Tensione in uscita 5 V Corrente in uscita 1 A Potenza in uscita 5 W Efficienza media attiva 73,62 Nessun carico Consumo energetico ≤ 0,10

Garanzia Commaxx B.V. offre assistenza e garanzia in conformità con la legge europea, il che significa che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale. Nota importante: Non è possibile inviare direttamente a Commaxx B.V. i prodotti da riparare. Nota importante: Qualora l’unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade. Questo dispositivo non è adatto per l’uso professionale. Qualora l’unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono nulli.70

Clausola di esclusione della responsabilità Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale può derivare dalle descrizioni contenute nel presente libretto di istruzioni. Smaltimento a fine vita del dispositivo

Questo simbolo indica che in Europa è vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell’ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

DICHIARAZIONE DI CONFORMITÀ

Il fabbricante, Commaxx, dichiara che il tipo di apparecchiatura radio [Lenco TT-115] è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://commaxx-certificates.com/doc/tt-115_doc.pdf Tipo RF Intervallo di frequenze (MHz) Potenza (dBm) Bluetooth 2402-2480

AVVERTENZA: per prevenire possibili danni all’udito, evitare l’ascolto ad alto volume per periodi di tempo prolungati.

Assistenza Per ulteriori informazioni e accesso all’helpdesk, visitare il sito support.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.71
