BRUKSANVISNING RS68A8530S9 SAMSUNG

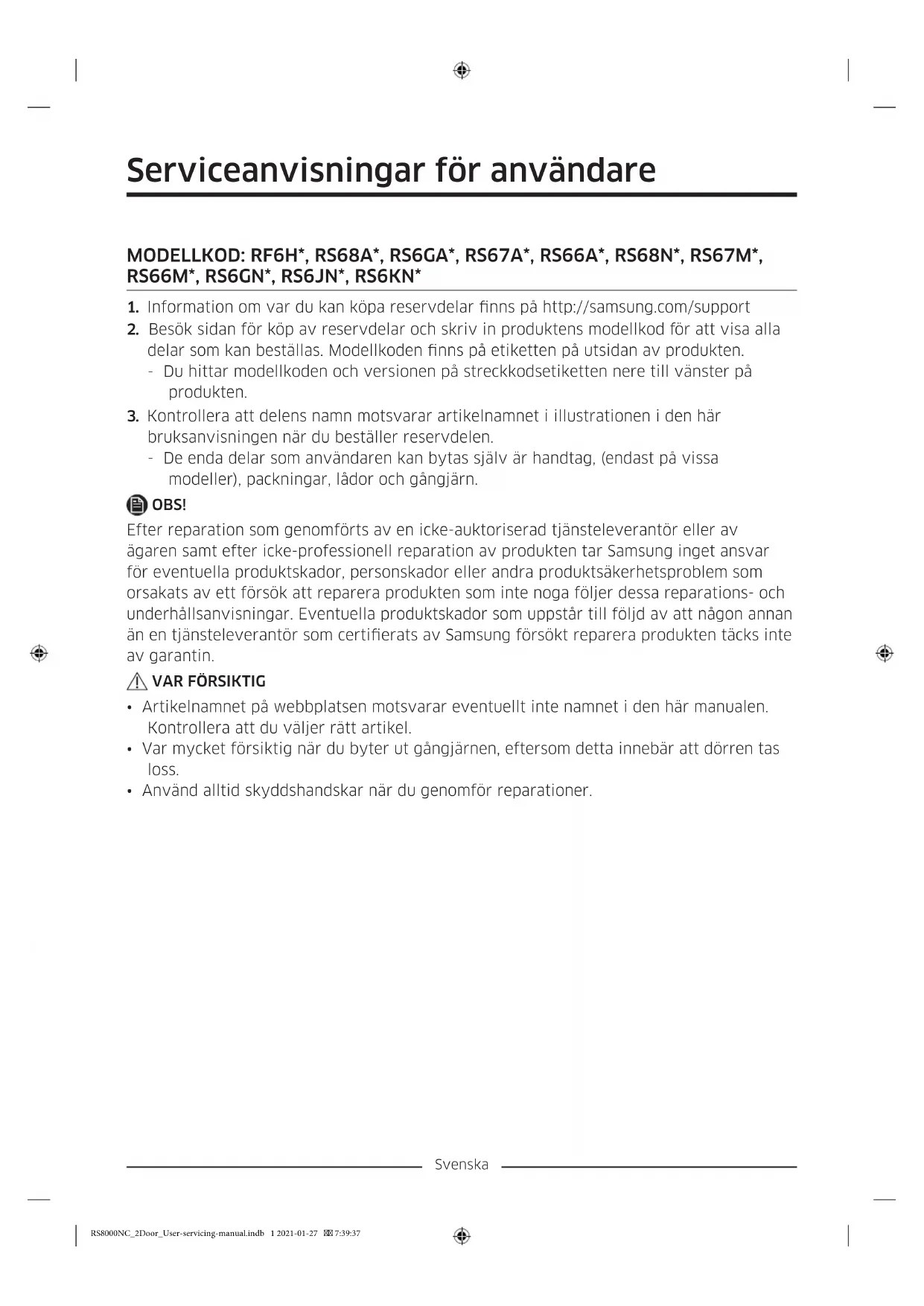

1. Information om var du kan kopa reservdelar finns på http://samsung.com/support

2. Besök sidan für kop av reservdilar och skriv in produktens modellkod for att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan avprodukten.

3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produiten.

4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den har bruksanvisingen nar du bestaller reservdelen.

5. De enda delar som användaren kan bytas själv ar handtag, (endast på vissa modeller), packningar, lador och gangjärn.

OBS!

After reparation som genomförs av en iced-auktoriserad tjänsteleverantor erler av ägaren samt after iced-professionell reparation avprodukten tar Samsung inget ansvar for eventuella produktskador, personskador erler andra produktssakerhetsproblem som orsakats av ett försök att repareraprodukten som inte noga foljer dessa reparations- och unterhällsanvisningar. Eventuella produktskador som uppSTAR till följd av att nagon annan an en tjänsteleverantor som certificerats av Samsung försökter repareraprodukten tacks inte av garantin.

VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du valjer rätt artikel.
• Var mycket fösiktig när du byter ut gängjärnen, eftersom detta innebar att dörren tas loss.
• Använd alltid skyddshandskar när du genomfor reparationer.

Svenska

Det faktiska utseendet och medfoljande delar till kylskapet kan skilja sig at beroende pa modell och land.

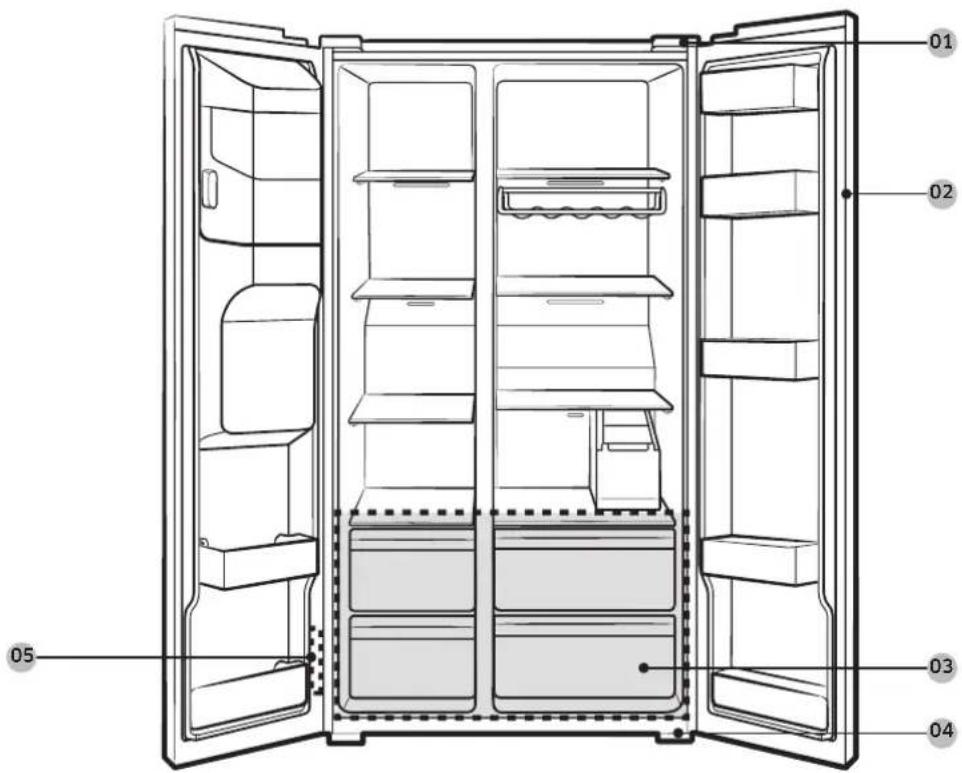

01 Övre gangjärn 02 Packning
03 Lada 04 Nedre gangjärn
05 Streckkodsetikett

Svenska

Byta ut packningar

VAR FORSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk for att det lacker kalluft ur kylskapet.

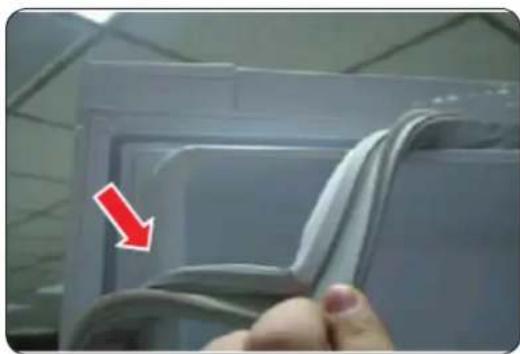

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Satta in packningen

Tryck in en ny packning i kylskapsdörren. Kontrollera att det inte finns nagot glapp mellan dennya packningen och dörren.

Svenska

Byta ut Iador

VAR FORSIKTIG

Kontrollera att ladan ar helt inskjuten i skenan vid montering.

Lador

Lyft forsiktigt upp ladsans framsida och draut den.

Förvaringslådor für grönsaker/torkade livsmedel och köttt

Sā här tar du bort grönsakslādan fran kylskapet eller torrlādan fran frysen:

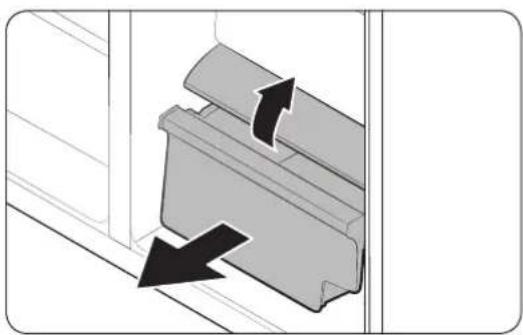

1. Ta forst bort de omgivande universalfacken om det behövs.

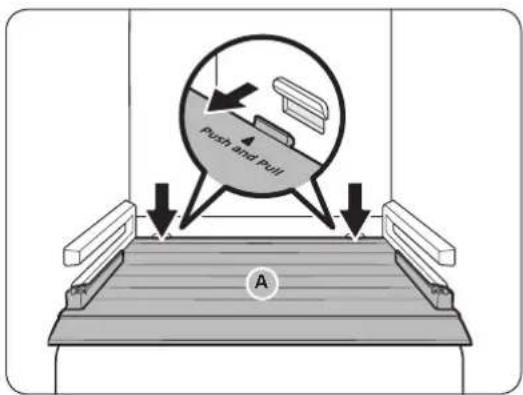

1. Om kylskapet har att lock (A) for gronsaks-/torrladan tar du bort det pa foljande satt.

a. Dra ut ladan halvvags.

b. Dra i locket samtidigt som du trycker pa de bakre sidorna (enligt vad som markeras pa bilden).

1. Dra forsiktigt ut gronsaks-/torrladan.

Satta tillbaka Iador

Ládorna sàtt tillbaka i steg med motsatt ordningsfoljd till hur de togs ut

Svenska

Byta ut gangjärn

For att byta ut gangjärnen maste du forst ta bort dörren.

VAR FORSIKTIG

• Var mycket försiktig när du tar loss dorrarna, aftersom de ar tunga.
• Lagg ett mjukt underlag, till exemplen en kartong, på golvet innan du staller dörren på den och byter ut gangjärnet, sä att dörren inte repas.
• Eftersom gängjärnen ska hanteras försiktigt och det krävs två eller flera personer for att byta ut dem rekommenderar vi att du tillkallar professionell teknik servicepersonal.
• Om du tar bort gängjärnet utan att hälla i dörren kan dörren falla och orsaka skada.
• Se till att gängjärnsaxeln sitter sakert på gangjärnet.
• Kontrollera att gängjärnet sitter ordentlich fast vid själva kylskapet.
• Se till att kabelkontakterna ar korrekt anslutna.
• Var försiktig sä att du inte skadar kablarna när du monterar det övre höljet.

VARNING

• Minst tvá personer behöver samarbeta for att luta/lägga ned kylskapet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (foljer inte med)

Phillips-skruvmejsel Sparmejsel Skiftnyckel (10 mm) Allennyckel (5 mm)

Svenska

Byta ut gangjärnen

Koppla bort vattenledningen

VAR FORSIKTIG

• Se till att vattenslangarna ansluts med overensstammande farger. (Endast for utmatningsmodellen.)
• For att undvika vattenlackage ska varje vattenslang foras in helt till mitten av den transparenta kopplingen. (Endast for utmatningsmodellen.)
• Se till att vattenslangens yta inte ar skadad. (Endast for utmatningsmodellen.)

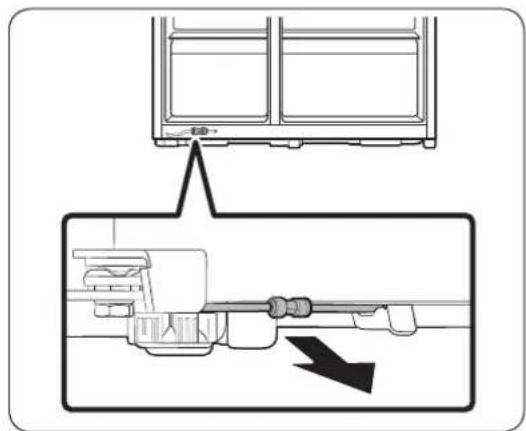

1. Frän baksidans underdel på kylskapet drar du ut vattenledningen på framsidan.

OBS!

Kylskapets vattenledning ar en vattencirkuleringsledning som ansluter vattenroret fran vattenkallan med slangen fran vattenfiltreringssystemet pa kylskapet.

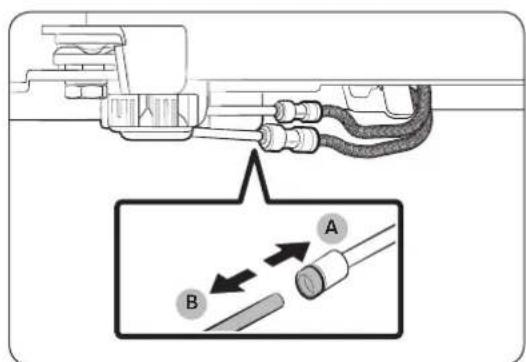

1. Om du vill koppla bort slangarna haller du den transparenta kopplingen (A) intryckt och avlagsnar vattenslangen(B).

VAR FÖRSIKTIG

Använd inte für mycket kraft på kopplingen. Den kan gå sönder.

Svenska

Ta bort dorrarna

VAR FÖRSIKTIG

Dörren kan ramla av eller välta och skadas under följande steg. För att undvika en olycka ske du vara extrem fösiktig nar du utfor de HAR stegen.

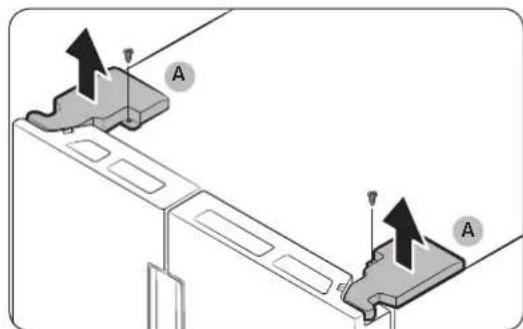

1. Använd en Phillips-skruvmejsel for att skruva bort gängjärnsskydden (A) langst upp på dorrarna.

2. Oppna dorrarna for att lossa pa gangjärnen och ta bort gangjärnsskydden. Nár skydden har tagits bort stanger du dorrarna igen.

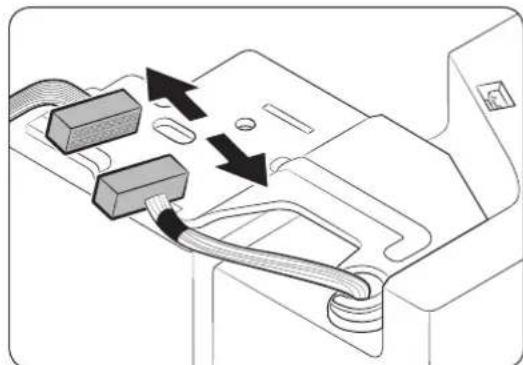

1. Koppla bort kabelharvan.

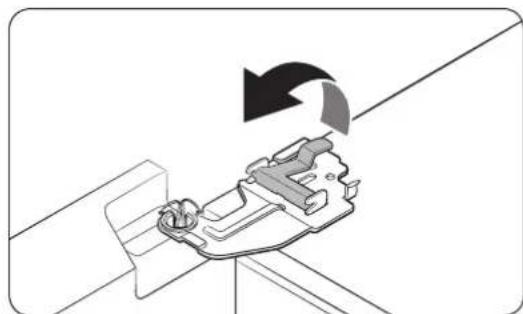

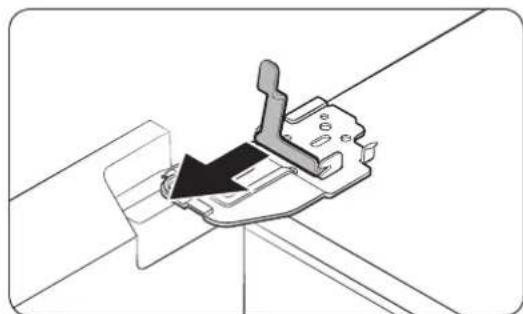

1. Lyft klammman forsiktigt.

OBS!

For att undvika skador på klamman eller person, lyft inte klamman med vald.

1. Dra i klāmman for att avlagsna den.

Svenska

1. Oppna dörren 90 grader. Häll i dörren och ta bort gangjärnet.

VAR FÖRSIKTIG

Om du tar bort gängjärnet utan att halla i dörren kan dörren falla och orsaka skada.

Svenska

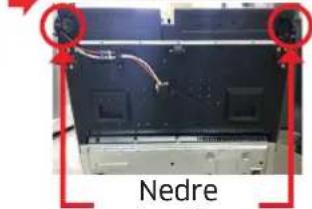

Nedre gangjärn

Nedregangjarn

Nedregangjarn

Dra i skekan och slangen

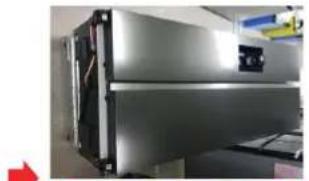

1. Lagg ned encheten.

VAR FORSIKTIG

• Arbetet kräver mer an 2 personer.

• Se till att koppla ur natsladden innan du utfor ovanstående atgard.

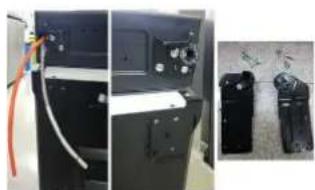

• Koppla bort slangen. (Endast nedre vander gangjärn)

• Töm vattnet i slangen. (Endast nedre vänster gangjärn)

• Ta bort bultarna (3 st.)
  (Använd en skiftnyckel aller en 10 mm blocknyckel)

• Ta bort det nedre gangjarnet V/H.

• Montera dörren i motsatt ordningsfoljd till nedmonteringen nar du har bytt ut det övre, mitten- och det nedre gängjärnet.

VAR FÖRSIKTIG

• Se till att kabelkontakterna ar korrekt anslutna.
  Var forsiktig sa att du inte skadar kablarna när du monterar det övre höjet.

Svenska

Anslut vattenslangarna ingen

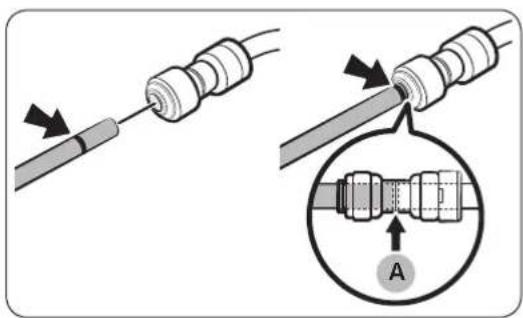

När kylskapet har flyttats genom ingangen, Återanslut vattenslangarna.

A. Mitten av den transparenta kopplingen

VAR FÖRSIKTIG

• Se till att vattenslangarna ansluts med overensstammande farger.
• For att undvika vattenlackage ska varje vattenslang foras in welt till mitten av den transparenta kopplingen.
  När du har anslutit vattenslangarna skaduforall in dem under skapet och hängadem pa krozen.

VAR FÖRSIKTIG

• Se till att kabelkontakterna ar korrekt anslutna.
• Var försiktig sä att du inte skadar kablarna när du monterar det övre höljet.

Svenska

Brugervejledning

MODELKODE: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
