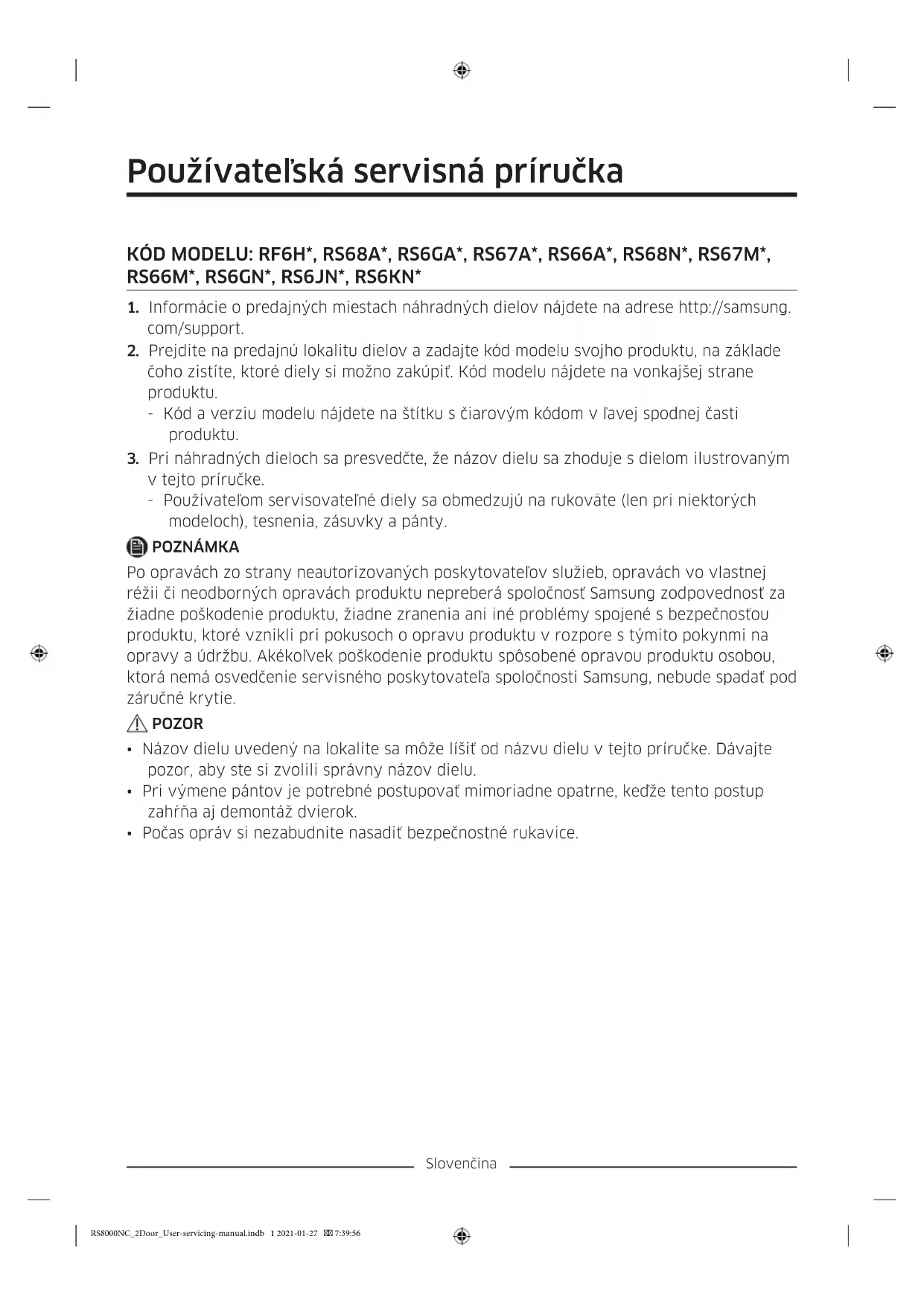

Používatelská servisné príručka

KóD MODELU: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Informácie o predajnych miestach nahradnych dielov najdete na adrese http://samsung.com/support.

2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe coho zistîte, ktoré diely si možno zakúpit. Kód modelu najdete na vonkajsej strane produktu.

3. Kód a verziu modelu najdete na stitku s Čiarovým kódom v lavej spodnej Častičnýkručekručtu.

4. Pri nahradnych dieloch sa presvedcte, ze nazov dielu sa zhoduje s dielom ilustrovanym v tejto priucke.

5. Použivatelem servisovatelné diely sa obmedzujú na rukovăte (len pri niedtorych modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatelov sluzieb, opravách vo vlastnej rézii ci neodborných opravách produktu nepreberá spolocnost Samsung zodpovednost za ziadne poskodenie produktu, ziadne zranenia ani iné problémy spojené s bezpečnostou produktu, ktoré vznikli priPokusoch o opravu produktu v Rozpore s týmito tokynmi na opravy a udrzbu. Akékolevek poskodenie produktu spôsobné opravou produktu osobou, ktorá něma osveděcenie servisného poskytovatelá spolocnosti Samsung, nebude spadat pod záručné krytie.

POZOR

• Názov dielu uvedeny na lokalite sa moze lišit od názvu dielu v tejto príručke. Davajte pozor, aby ste si zvolili správny názov dielu.
• Pri vymene pantov je potrebné postupovat mimoriadne opatrne, kedze tento postup zahrna aj demontaz dvierok.
• Pocas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovencina

01 Horny pant 02 Tesnenie
03 Zásuvka 04 Spodný pânct
05 Šṭítok s Čiarovým kódom

Slovencina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dösledne upevnené. V opacnom pripade moze z chladnicky unikat studeny vzduch.

Demontáž tesenia

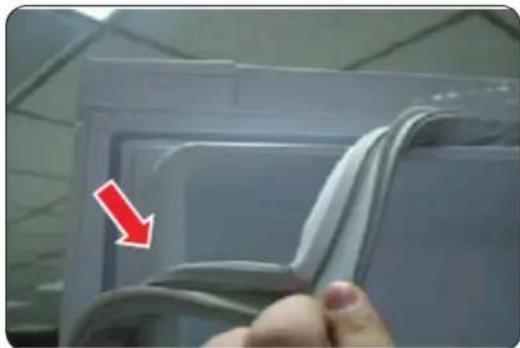

Otvorte dvierka a zlozte z nich tesnenie.

Osadenie tesenia

K dvierkam chladnicky upevnite nové tesnenie. Dbajte na to, aby medzi novymi tesneniami a dverami nezostal ziadny priestor.

Slovencina

Výmena zásvuky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správné vložné do kolajnicky.

Zasuvky

Opatrne uchopte prednú stranu zásuvky a vytiahnite ju.

Zásuvka na zeleninu/susné potraviny a máso

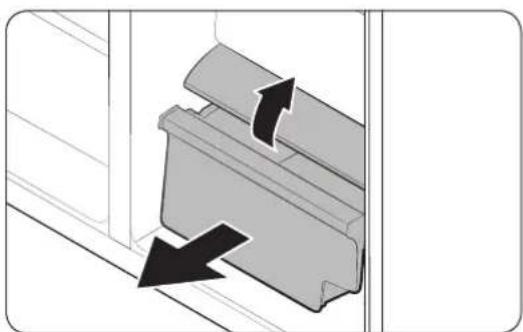

b. Vytiahnite kryt a zaroen zatlačte na bočné strany (podla obrázka).

Pri demontázi dvierok postupujte mimoriadne opatrne, pretoze majú vysoku hmotnost.
- Pred výmenou pantov položte na podlahu mäkkú podložku (napriklad kartón), čím predídete poskrabaniu po zloženi dvierok.
- Kedže je s pantmi potrebné narábat opatrna a na ich výmenu su potrebné dve alebo viacéré osoby, odporúčame vám tento úkon zverit do rúk odborným technikom.
- Ak pant demontujete bez podržania dvierok,möze sa stat,ze spadnú a sposobia vam zranenie.
Presvedcte sa, ze je valcek dosledne upevny k pantu.
- Skontrolujte, Či je pánt dosledne upevnený k samotnej chladnicke.
- Ubezpečte sa,Že su kálové konektory správné pripojené.
Pri upevnovani horneho krytu dbaje na to, aby ste neposkodili vodiče.

VYSTRAHA

Pri náklone/pokladani chladnicky je potrebna vyuzit silu minimálne 2 ludi.
Pred zmenou smeru otáčania dvierok opdojte napajaci kabel.

Potrebné nastroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač Zakladaci kluc

(10 mm)

Imbusovy kluc

(5 mm)

Slovencina

Opátovné osadenie pantov

Odpojte privod vody

POZOR

• Aby ste predišli výskytu netesnosti, spoje hadice rovnakych farieb. (Len pre model s davykovačom)
• Aby sa predišlo výskytu netesnosti, každu hadiću je potrebné uplné zaunut do strodu priehladnej spoíky. (Len pre model s dávkovačom)
• Skontrolujte, ze povrch hadice na yodu nie je poskodeny. (Len pre model s davkovačom)

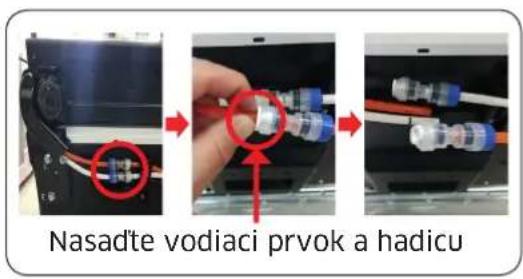

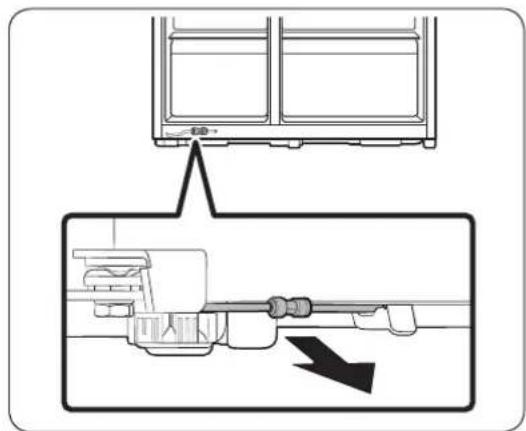

1. Zo spodnej Časti chladnicky vzadu vytiahnite potrubie na privod vody smerom doprodu.

POZNÁMKA

Privod vody chladnicky je cirkulačné potrubie, ktoré sa pripla medzi vodovodné potrubie a hadice filtracného systému chladnicky.

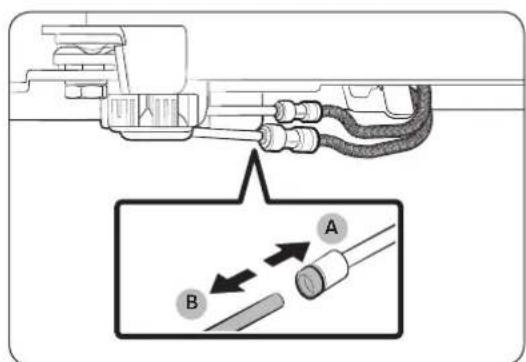

1. Tieto hadice odpjite stlaenim a podrzanim priehladnej svorky (A) a odpojenim hadice na vodu (B).

POZOR

Na svorku nevyvijajte nadmernú silu. Mohla by sa zlomit.

Slovencina

Demontáž dvierok

POZOR

Dvierka by mohli poças demontazesepadn'ta poskodit sa. Preto budte poças tohto procesu mimoriadne opatrní.

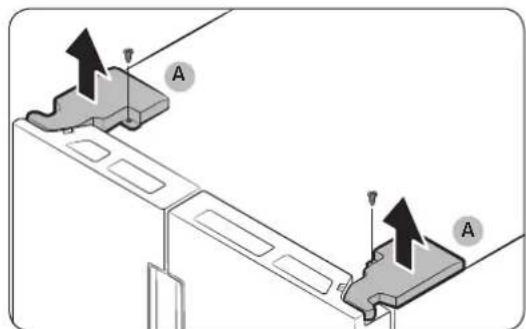

1. Na odskrutkovanie krytov pantov (A) v hornej casti oboch dvierok pouzite križový skrutkovač.

2. Otvorte dvierka, uvolinite penty a odstrante kryty pantov. Po odstraneni krytov dvierka zatvorte.

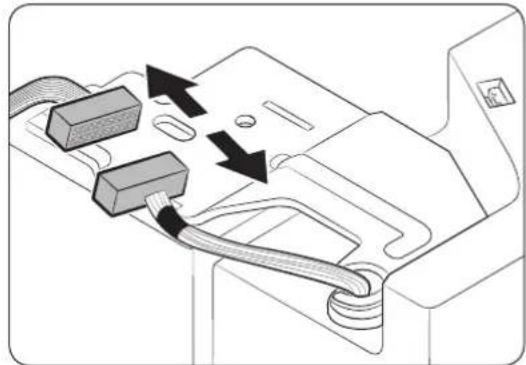

3. Odpjote zvazok kablov.

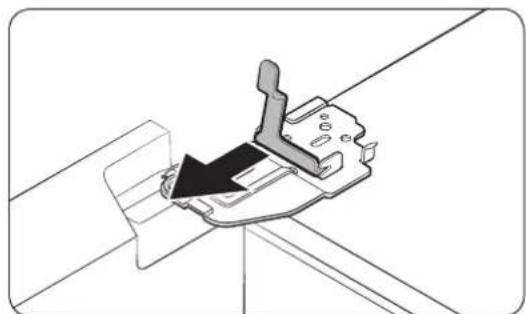

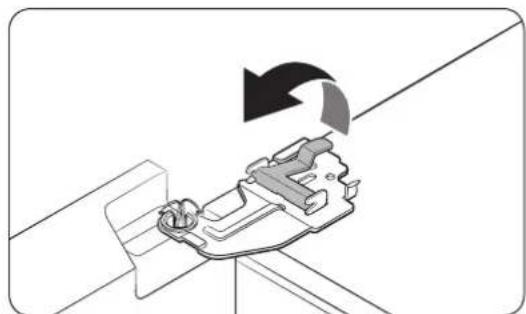

1. Jemne nadviihnite svorku.

POZNÁMKA

Aby ste predisci poskodeniu svorky alebo vzniku zraneniam, svorku nasilne nedvihajte.

1. Svorku vytiahnite potiahnutim.

Slovencina

1. Otvorte dvierka o 90 stupnov. Pridržte dvierka a demontujte pant.

POZOR

Ak pant demontujete bez podrzania dvierok, moze sa stat, ze spadnu a sposobia vam zranenie.

Slovencina

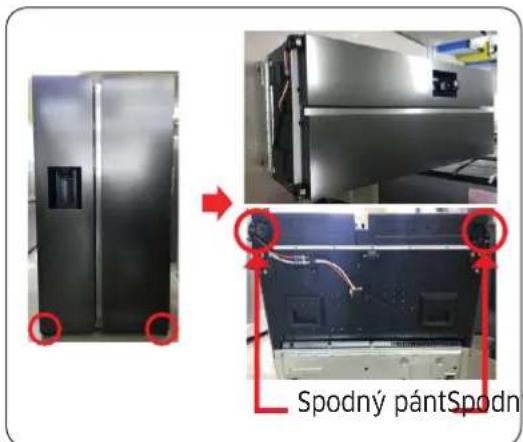

Spodny pant

1. Súpravu položte na zem.

POZOR

• Je potrebna spelupraca viac nez dvoch ludi.
  Pred realizaciou vyssie uvedenych ukonov nezabudnite odpojit napajacikabel.

• Odpojte hadicu. (Iba spodn'y lavy pant)

• Odcerpajte vodu z hadice. (Iba spodny'lavy pant)

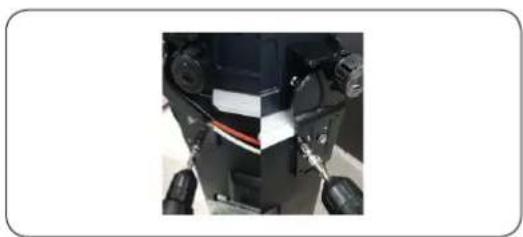

• Odskrutkujte skrutku (3ea). (Pomocou nastavitelného klúca alebo očkového klúca s velkostou 10 mm)

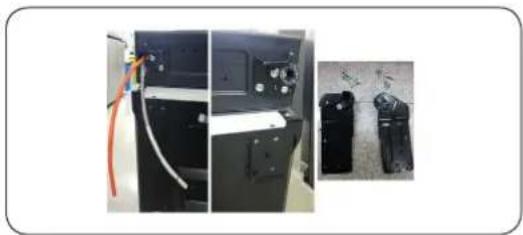

• Demontujte spodny lavvy/pravy pant.
• Opatovna montaz po vymene horneho, stredneho alebo spodneho pantu spočiva v opacnom poradi krokov demontáze.
