BRUKSANVISNING RS68A8530S9 SAMSUNG

Abn doren, og fjern pakningen fra doren.

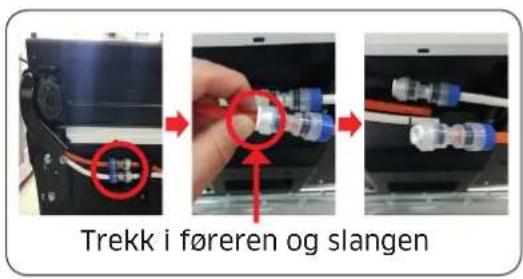

Trak i styreskinnen og slangen

1. Laeg saettet ned.

FORSIGTIG

1. Du kan se hvor du kan kjope resvedeler pa http://samsung.com/support

2. Besok nettstedet for kjop av deler og legg inn modellkoden til produitet ditt for a se hvilke deler som er tilgjengelige for kjop. Modellkoden er merket pa utsiden av produitet.

3. Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produitet.

4. For reservedeler mà du sorge for at delenavnet samsvarer med ilustrasjonen i dette handboken.

5. Deler som kan repareres av brukeren, er begrenset til handtak (bare enkelte modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke autorisert tjenesteleverandør, selvutført reparasjon eller ikke profesjonell reparasjon av produitet, er Samsung ikke ansvarlig for skade på produitet, personskader aller andre produitsikkerhetsproblemer forårsaket av ethvert forsøk på ä reparere produitet som ikke følger这部分 reparasjons- og vedlikeholdsinstruktjone nøye. Eventuelle skader på produitet forårsaket av et forsøk på ä reparere produitet av andere personer enn en Samsung-sertifisert tjenesteleverandør, vil ikke bli dekkeret av garantien.

FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i/DDne handboken. Sorg for a velge riktig delnavn.
• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebær er a Iosne doren.
• Bruk vernehansker nár du utfører reparasjoner.

Norsk

Det faktiske bildet og de medfølgende componentdelene til kjoleskapet kan variere, avhengig av modell og land.

01 Topphengsel 02 Pakning
03 Skuff 04 Bunnhengsel
05 Strekkodeetikett

Norsk

Utskifting av pakning

FORSIKTIG

Apne doren og ta ut pakningen fra doren.

Fest en ny pakning til kjoleskapsdoren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og doren.

Norsk

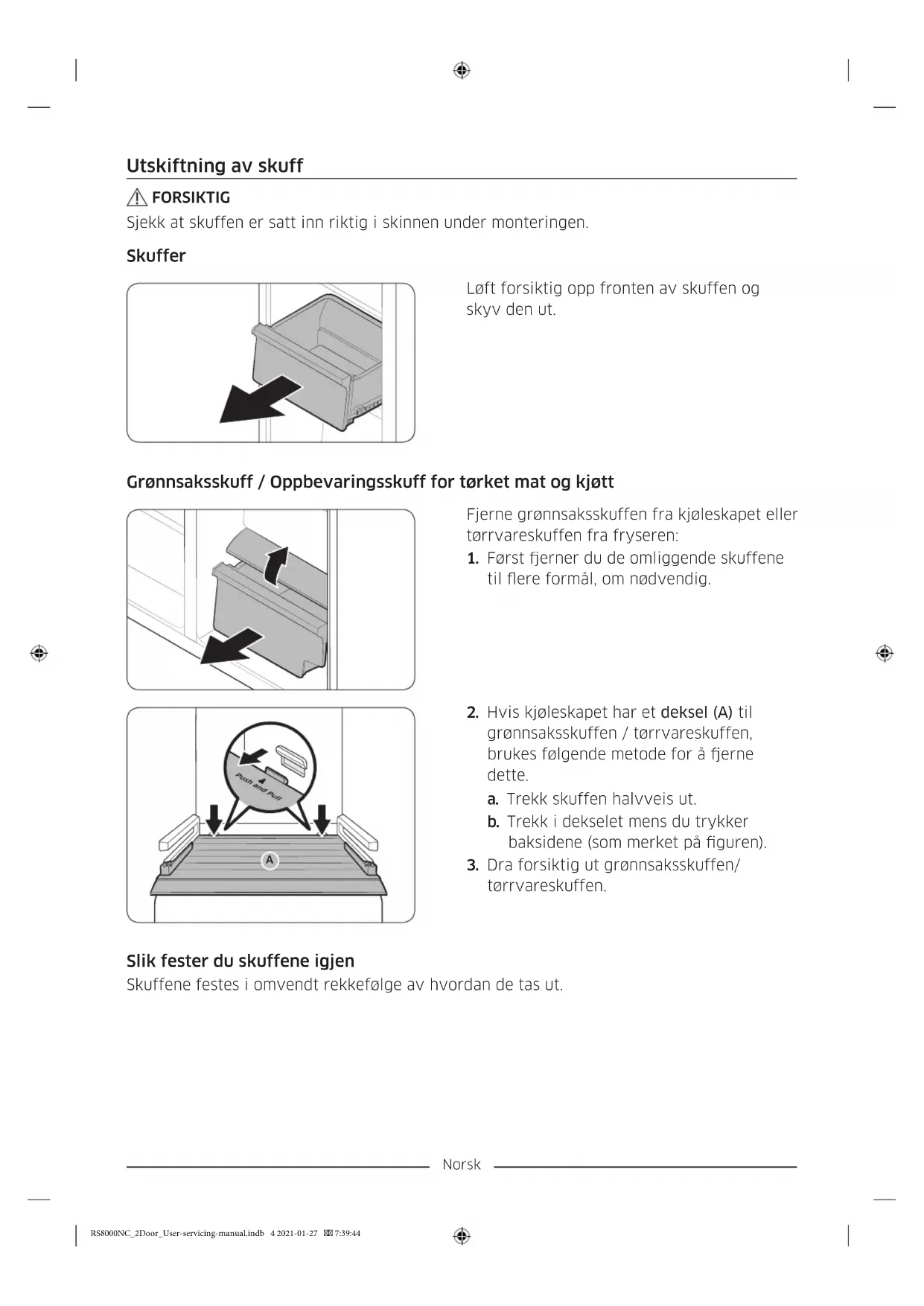

Utskiftning av skuff

FORSIKTIG

Sjekk at skuffen er satt inn riktig i skinnen under monteringen.

Skuffer

Loft forsiktig opp fronten av skuffen og skyv den ut.

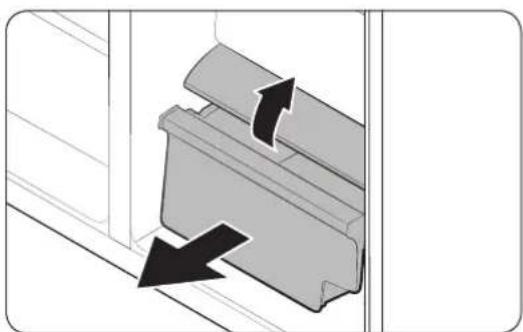

Grønnsaksskuff / Oppbevaringsskuff for tørket mat og kjøtt

Fjerne grønnsaksskuffen fra kjoleskapet ellertorrvareskuffen fra fryseren:

1. Hvis kjoleskapet har et deksel (A) til grønnsaksskuffen / tørrvareskuffen, brukes følgende metode forå fjerne dette.

a. Trekk skuffen halvveis ut.
b. Trekki dekselet mens du trykker baksidene (som merket pa figuren).

1. Dra forsiktig ut grønnsaksskuffen/ tørrvareskuffen.

Slik fester du skuffene igjen

Skuffene festes i omvendt rekkefolge av hvordan de tas ut.

Norsk

Utskiftning av hengsel

For a skiffe hengslene ma du fjerne dorene forst.

FORSIKTIG

• Nár du fjerner dorene, má du vare ekstrem forsiktig fordi dorene er tunge.
• För du bytter ut hengslene, má du legge noe mykt og dempende, som f.eks. papp, pá gulvet for à forhindre riper på døren nár du legger dorene ned.
• Fordi hengslene ma handteres forsiktig og skiftes av to eller flere personer, anbefaler vi at du ringer og ber profesjonell tekisk service.
  Hvis du fjerner hengselet uten a holde i doren, kan doren falle og fere til skader.
  Sorg for at aktelen er strammet godt pa hengslet.
• Kontroller at hengselet er godt festet til kabinettet.
• Sorg for at kabelkoblingene er riktig koblet til.
  Vær forsiktig sa du ikke skader ledningene när du fester toppdekselet.

ADVARSEL

• Å legge ned kjoleskapet krever minst to personer.
• Trekk ut strømledningen fra kjøleskapet før du snur dorene.

Verktoy som kreves (medfølger/DD)

Phillips skrutrekker En flat skrutrekker Pipenokkel (10 mm) Allen-nokkel (5 mm)

Norsk

Slik skifter du hengslene

Koble fra vannslangen

FORSIKTIG

Sorg for at vannslangene kobles til med riktige farger. (kun for dispensermodell)
- For ähindre vannlekkasjer mä hver vannslange settes weltinn i midten av den gjennomsiktige koblingen. (kun for dispensermodell)
- Kontroller at overflaten på vannslangen er uskadet. (kun for dispensermodell)

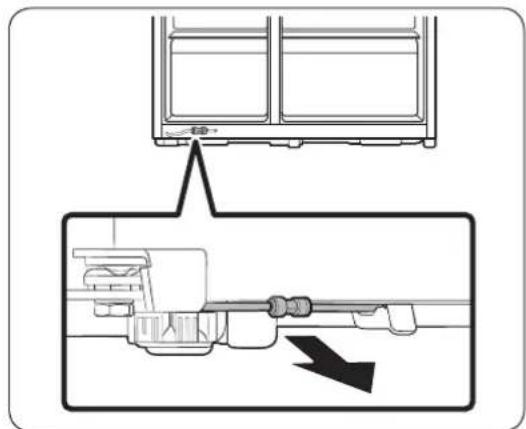

1. Fra bunnen av kjoleskapet drar du ut vannslangen til forsiden.

MERK

Kjoleskapets vannslange er en vannsvirkulasjonsslange som kobles til mellom vannroret fra vannkilden og slangene fra vannfiltreringssystemet til kjoleskapet.

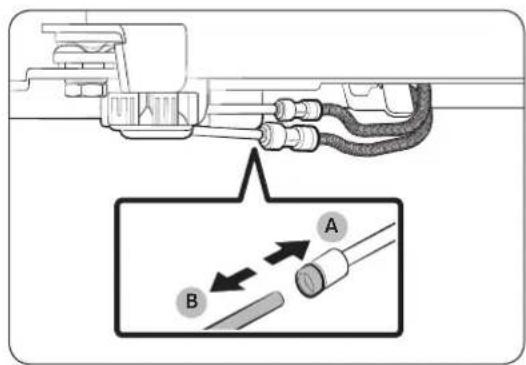

1. For á koble fra slangene trykker du pa og holder inn den gjennomsiktige koblingen (A) og lösner vannslangen (B).

FORSIKTIG

Ikke bruk for mye kraft mot koblingen. Den kan gä i stykker.

Norsk

Losne dorene

FORSIKTIG

Doren kan falle av ell er ned og bl skadet underveis i disse trinnene. For a hindre en ulykke, er du ekstremt forsiktig nar du utforer disse trinnene.

1. Bruk en stjerneskrutrekker til à skru lôshengseldekslene (A) overst pa hver dor.

2. Apne drene og Iosne hengslene og fjern hengseldekslene. Nar dekslene er fjernet, lukker du drene.

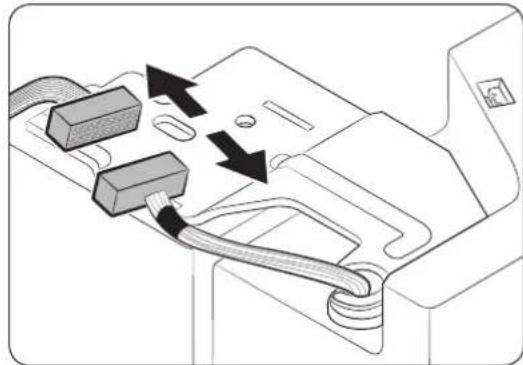

3. Koble fra det elektriske ledningsnettet.

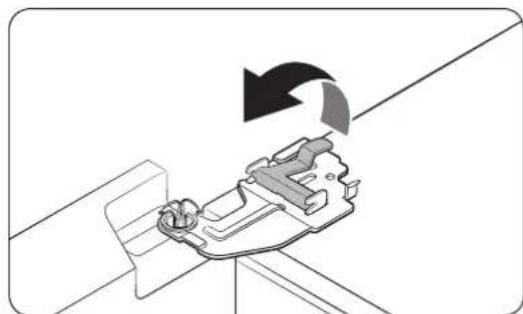

1. Løft klemmen forsiktig.

MERK

Hvis du fjerner hengselet uten a holde i doren, kan doren falle og.fore til skader.

Norsk

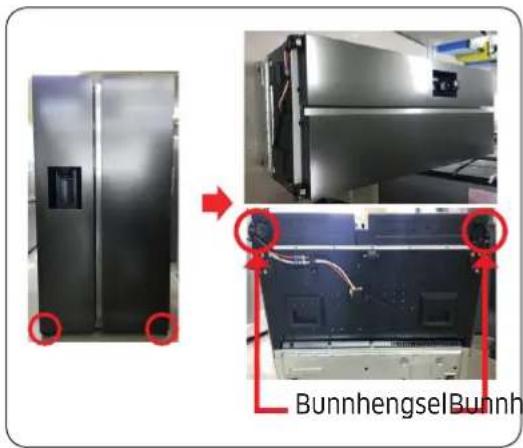

Bunnhengsel

1. Legg settet ned.

FORSIKTIG

• Sorg for at dere er mer enn to personen om jobben.
  Pass pà at du trekker ut strømledningen før du utfører prosessen beskrevet over.

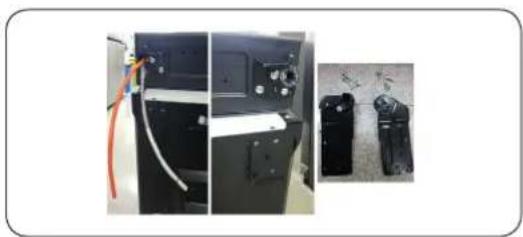

• Koble fra slangen. (Bare nedre venstre hengsel)

• Avtrekksvann i slangen. (Bare nedre venstre hengsel)

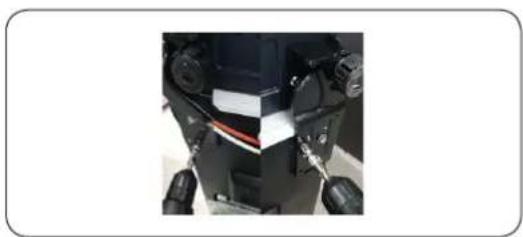

• Fjern bolt (3ea). (Bru skiftenokkel eller 10 mm pipenokkel)

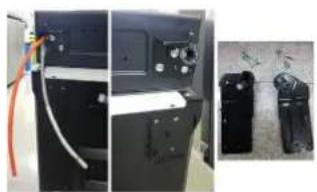

• Fjern det nedre hengselet V/H
• Utfør monteringen i omvendt rekkefolge av demonteringen etter á ha byttet ut topp-,midt- og/eller bunnhengselet.

FORSIKTIG

• Sørg for at kabelkoblingene er riktig kohlet til
  Vær forsiktig sá du ikke skader Jedningene nár du fester toppdekselet

Norsk

Koble til vannslangene på nytt

Nár kjoleskapet har passert gjennom inngangen, kobler du til vannslangene igjen.

A. Midten av gjennomsiktig kobling

FORSIKTIG

Sorg for at vannslangene kobles til med riktige farger.
For a hindre vannlekkasjer ma hver vannslange settes welt inn i midten av den gjennomsiktige koblingen.
Nar vannslangene er koblet til igjen, skyver du dem under skapet og henger dem opp pa kroken.

FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
  Vær forsiktig sa du ikke skader ledningene nr du fester toppdekselet.
