NAVODILA ZA UPORABO RS68A8530S9 SAMSUNG

Mirne zvednete predek zauvky a vysunte ji.

Skladovaci zásuvka na zeleninu / suşené potraviny a maso

Ponovo povežite creva za vodu

Kada frižider prenesete kroz ulaz, ponovo povežite creva za vodu.

A. Srediste providne spojnice

OPREZ

Proverite da li su creva za vodu povezana sa odgovarajućim bojama.
Da biste spreci ili curenje vode, svako crevo za vodu mora do kraja biti gurnuto u srediSTE providne spoinice.
Nakon ponovnog povezivanja creva za vodu gurnite ih ispod kuciesta i postavite ih na kuku.

OPREZ

Proverite da li su konektori kablova pravilno prikliucheni.
Pazite da ne ostetite kabloye dok pričyrsćujete gornjiPoklopac.

Srpski

Korisnicki prisučnik za servisiranje

SIFRA MODELA: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

Priročnik za uporabniško servisiranje

KODA MODELA: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Na splletni strani http://samsung.com/support lahko preverite, kje lahko kupite nadomestne dele.

2. Obišcite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoće kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.

3. Kodo in razlčico modela lahko preverite na nalepki s Črtno kodo, ki se nahaja na spodnji levi strani izdelka.

4. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.

5. Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblascen serviser, vprimeru samopopravila ali neprofesionalega popravila izdelka družba Samsung ne odgovarja za poskodbe izdelka, telesne poskodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne uposteva natančno teh navodil za popravilo in vzdřevanje. Garancija ne krije poskodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certificiran servisni ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na splletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.
  Zamenjava tečajev zahéva izjemno previdnost, saj vključuje snemanje vrat.
  Pri popravilih uporabljaje zašcitne rokavice.

Slovenscina

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

01 Zgornji tečaj 02 Tesnilo
03 Predal 04 Spodnji tečaj
05 Nalepka s crtno kodo

Slovenscina

Zamenjatayesnila

PREVIDNO

Poskrbite, da boste tesnilo Čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak.

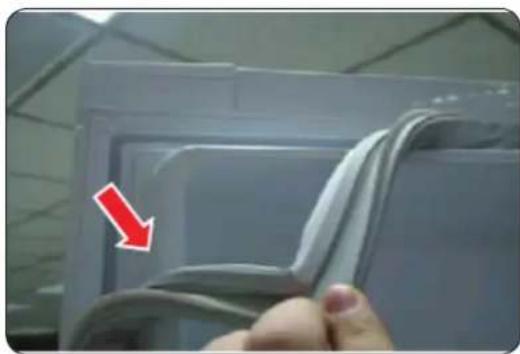

Odstranjevanje tesnila

Odpritvrata in z vrat odstranite tesnilo.

Zamenjatessnila

Na vrata hladilnika pritrdite novo tesnilo. Prepričajte se, da med novim tesnilom in vrati ni vrželi.

Slovenscina

Zamenjava predala

PREVIDNO

Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo.

Predali

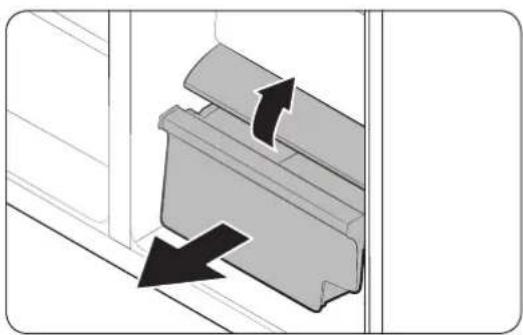

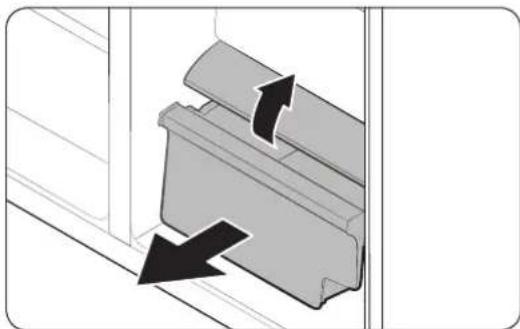

Previdno dvignite sprednji del predala in ga izvlecite.

Predal za zelenjavo/suho hrano in meso

Odstranjevanje predala za zelenjavo iz hladilnika ali predala za suho hrano iz zamrzovalnika:

1. Najprej po potrebi odstranite sosednje večnamenske predale.

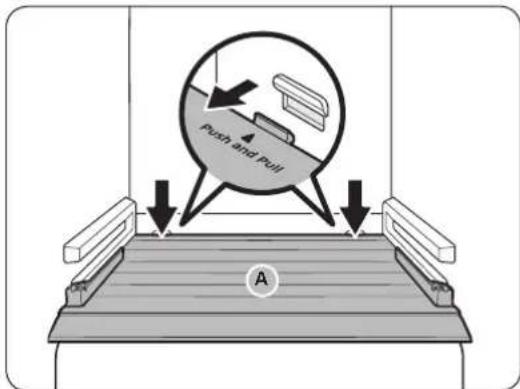

1. Če ima vaš hladilnikPokrov (A) za predal za zelenjavo/suho hrano, ga odstranite na naslednji nacin.

a. Predal do polovice izvlecite.

b. Medtem ko pritiskate na zadnjo stranico, izvlecitePokrov (kot je označeno na sliki).

1. Previdno izvlecite predal za zelenjavo/suho hrano.

Ponovna namestitev predala

Predale ponovno namestite, takdo sledite korakom odstranjevanja v obratnem vrstnem redu.

Slovenscina

Zamenjava tečaja

Če Želite zamenjati tečaje, morate njajprej odstraniti vrata.

PREVIDNO

Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.
- Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla.
- Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, daPokličete profesionalno servisno službo.
- Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.
- Prepričajte se, da je gred Čvrsto pritrjena na tečaju.
- Prepricajte se, da je tecaj cvrsto pritrjen na omarico.
- Prepričajte se, da so prikljucchižic ustrezno prikljuceni.
- Pazite, da pri pritrjevanju zgornjegaPokrova ne poskodujete zic.

OPOZORILO

• Če Želite hladilnik nagniti/položiti na tla, potrebujete pomoč vsaj ene dodatne osebe.
• Preden odstranite vrata, izključite napajalni kabel.

Potrebni pripomocki (niso prilozeni)

Phillipsov izvijač Ploščati izvijač Nasadni ključ

(10 mm)

Imbus ključ (5 mm)

Slovenscina

Zamenjava tečajev

Odklop cevi za vodo

PREVIDNO

• Prepričajte se, ali se barva cevi za vodo ujema. (Samo za model z dozirnikom.)
• Da ne pride do pušćanja, morajo biti vse cevi za vodo do konca vstavljene v središće prozorne spoje. (Samo za model z dozirnikom.)
• Prepricajte se, da povrsina cevi za vodo ni poskodovana. (Samo za model z dozirnikom.)

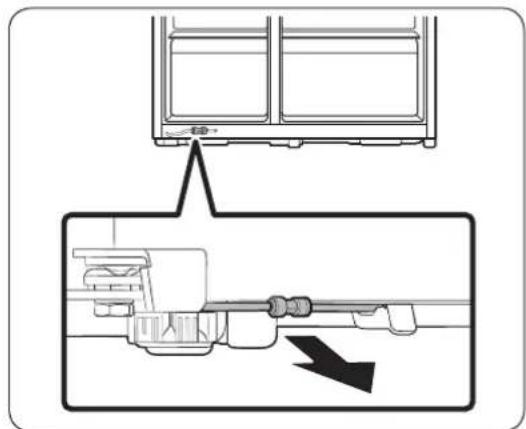

1. S spodnje zadnje strani hladilnika povlecite cev za vodo na sprednjo stran.

OPOMBA

Cev za vodo v hladilniku povezujce cev za vodo od dovoda vode in cevi sistemasza filtriranje vode v hladilniku.

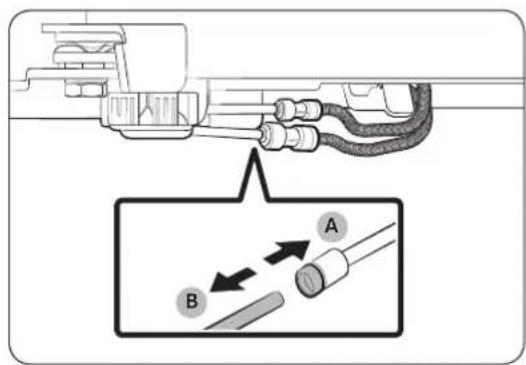

1. Ce ze lite cevi lociti, pritisnite in pridrzte prozorno spojko (A) ter snemite cev za vodo (B).

PREVIDNO

Pri delu s spojko ne uporabljaje pretiranesile. Lahko bi se zlomila.

Slovenscina

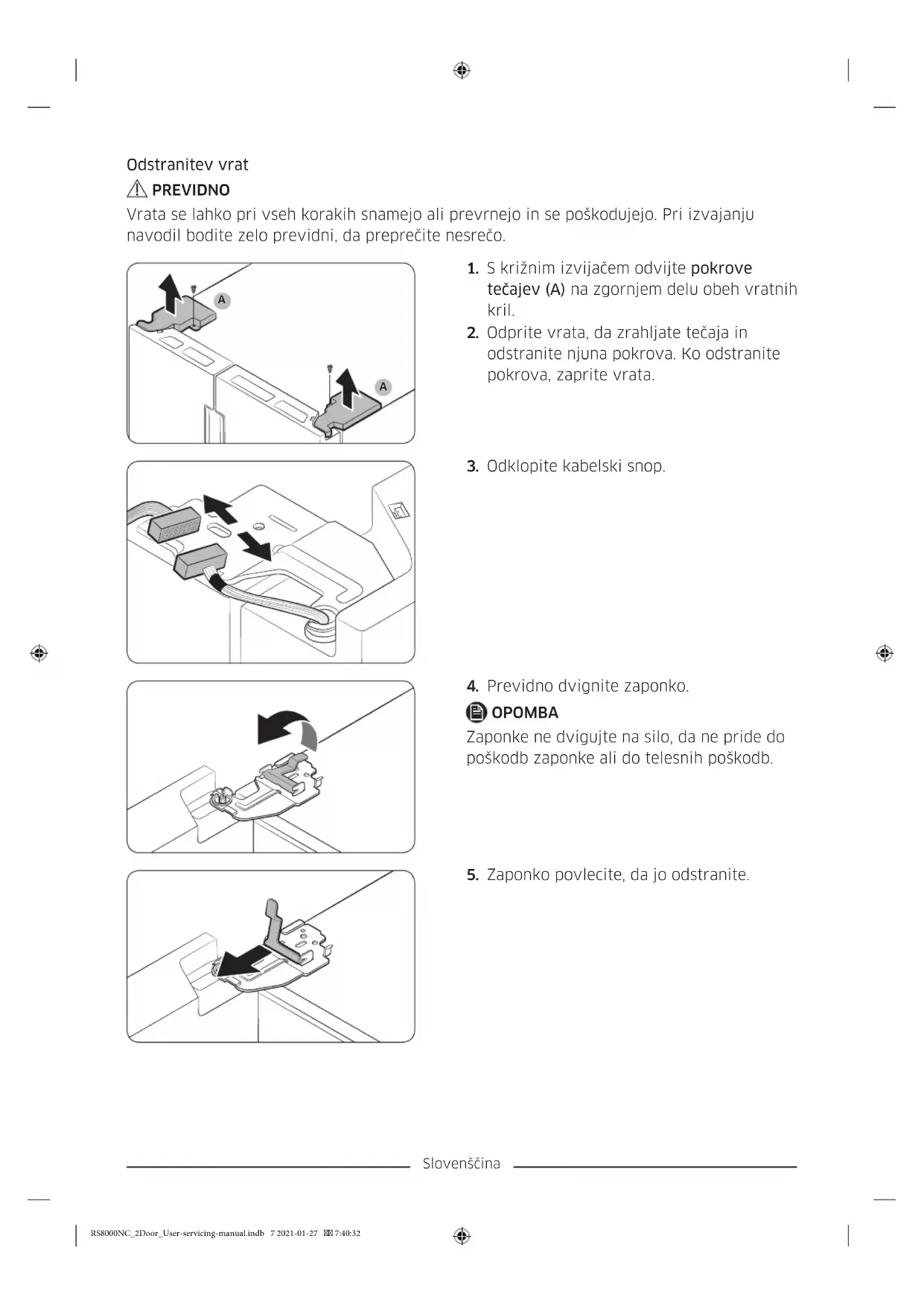

Odstranitev vrat

PREVIDNO

Vrata se lahko pri vseh korakih snamejo ali prevrnejo in se poskodujejo. Pri izvajanju navodil bodite zelo previdni, da preprecite nasreco.

1. S križnim izvijačem odvjtePokrovetecajev (A) na zgornjem delu obeh vratnih kril.

2. Odprite vrata, da zrahljate tecaja in odstranite njunaPokrova.Ko odstranitePokrova,zapritevrata.

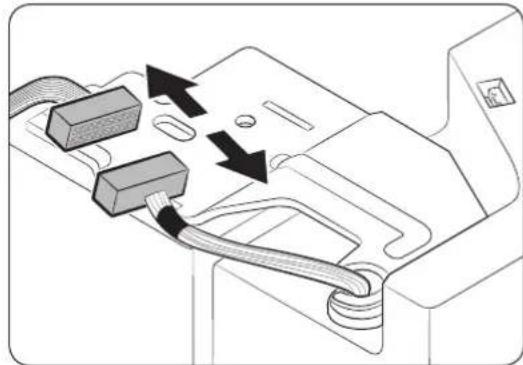

3. Odklopite kabelski snop.

Če tecaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzrocijo telesne poskodbe.

Slovenscina

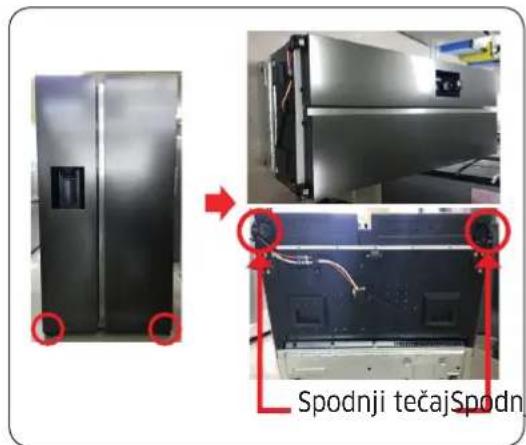

Spodnji tečaj

1. Komplet položite na tla.

PREVIDNO

To delo naj opravljata vec kot 2 osebi.
Pred opravljanjem zgornje operacije odklopite napajalni kabel.

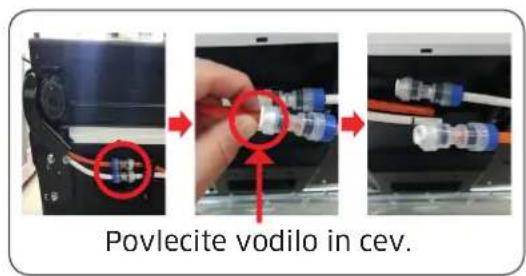

1. Odklopite cev. (Samo spodnji levi tečaj)
2. Iz cevi odstranite vodo. (Samo spodnji levi tečaj)

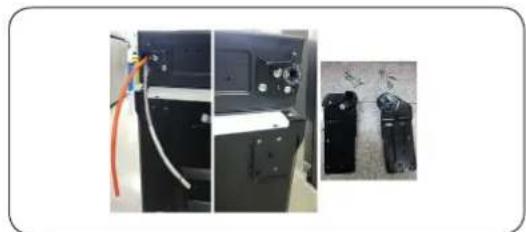

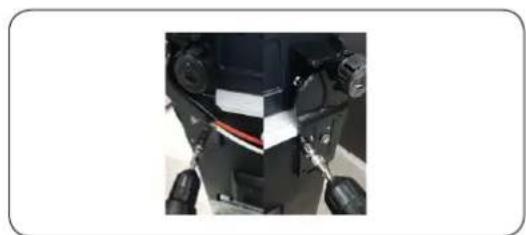

3. Odstranite vijak (3ea). (Uporabite vijačni ključ ali 10-mm obročasti ključ.)
4. Odstranite spodnji L/D tečaj.
5. Ko zamenjate zgornji, srednji in/ali spodnji tečaj, sestavljanje opravite v obratnem vrstnem redu od razstavljanja.

PREVIDNO

• Prepričajte se, da so prikljuckižic ustrezno prikljuceni.
• Pazite, da pri prisrjevanju zgornjegaPokrova ne poskodujete ziic.

Slovenscina

Priklop cevi za vodo

Kohladilnik prenesete skozi vrata, znova povežite cevi za vodo.

A. Sredisce prozorne spojke

PREVIDNO

• Prepricajte se, ali se barva cevi za vodo ujema.
• Da ne pride do puscanja, morajo biti vse cevi za vodo do konca vstavljene v središće prozorne spojke.
• Potem ko ste znova priključili cevi za vodo, jih potisnite pod omaro in jih pritrdite s kljukico.

PREVIDNO

• Prepricajte se, da so prikljucki zic ustrezno prikljuceni.
• Pazite, da pri prisrjevanju zgornjegaPokrova ne poskodujete zic.

Slovenscina
