NÁVOD K OBSLUZE RS68A8530S9 SAMSUNG

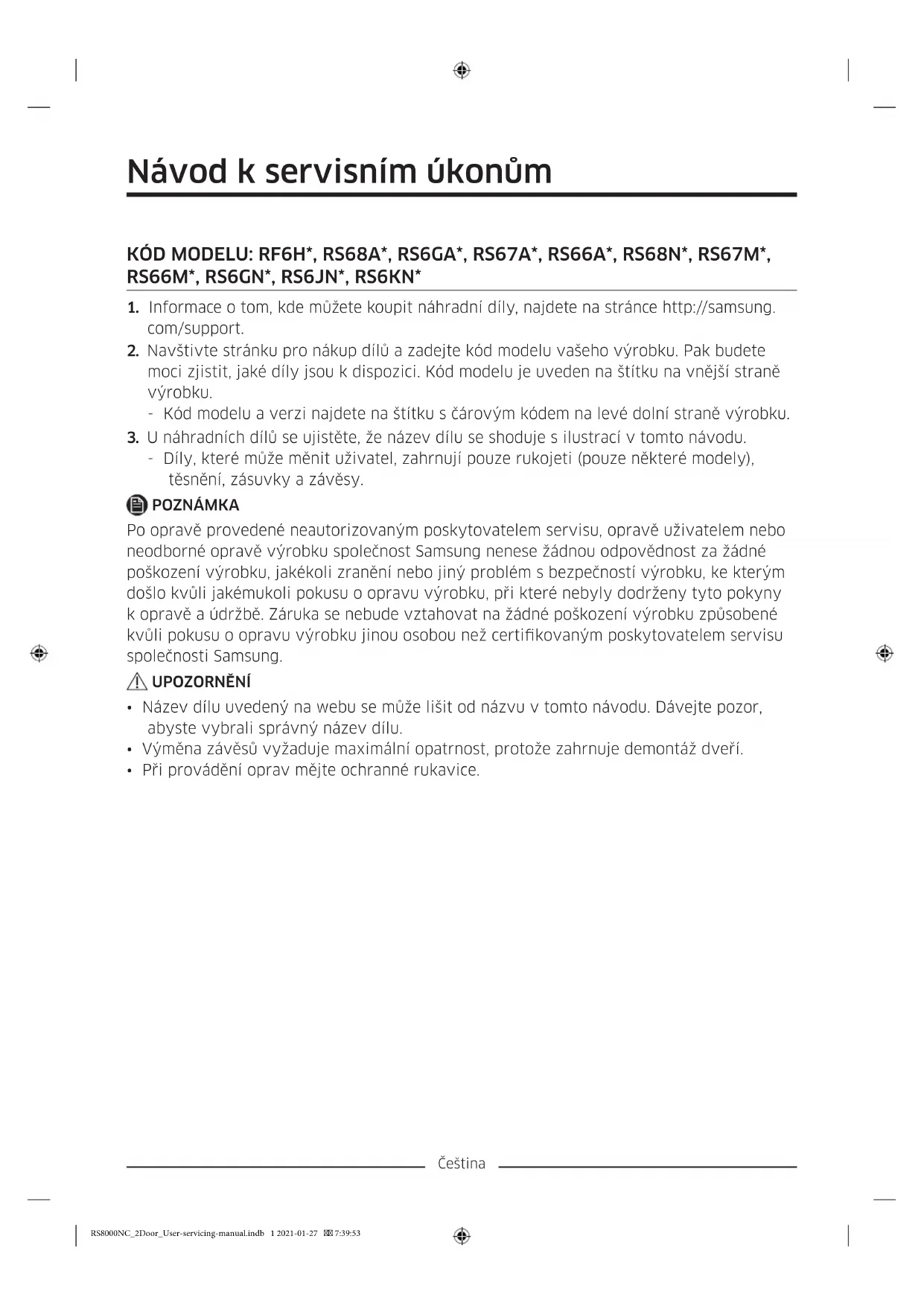

Návod k servisním úkonům

KóD MODELU: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Informace o tom, kde muzete koupit nahradni dily, nadete na strance http://samsung.com/support.

2. Navstivte stränku pro nakup dìlù a zadejte kód modelu vašeho vyrobku. Pak budete moci zjistit, jaké dìly jsou k dispozici. Kód modelu je uveden na stītku na vnějsi straně vyrobku.

3. Kód modelu a verziNJajdetene na stitku s cárovym kódem na levé dolní strané výrobku.

4. U nahradnich dlu se ujistete, ze nazev dlu se shodujs ilustraci v toto navodu.

5. Díly, které mûze měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsněné, záuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě vyrobku společnost Samsung neneseŽádnou odpovednost zaŽádné poskození vyrobku, jakékoli zraněné nebo jiný problém s bezpečnosti vyrobku, ke kterym doslo kvúli jakémukoliPokusu o opravu vyrobku, pri které nebyly dodrženy tyto poukyny k opravě a udřžbe. Záruka se nebude vztahovat naŽádné poskození vyrobku zpúsobene kvúliPokusu o opravu vyrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNENI

• Název dílu uvedeny na webu se muže lišit od názvu v tomto námodu. Davejte pozor, abyste vybrali správný název dílu.
  Vymena zavesu vyzadujemaximaln opatrnost, protoze zahrnuje demontaz dveri.
• Při provádení oprav mějte ochranné rukavice.

Čestina

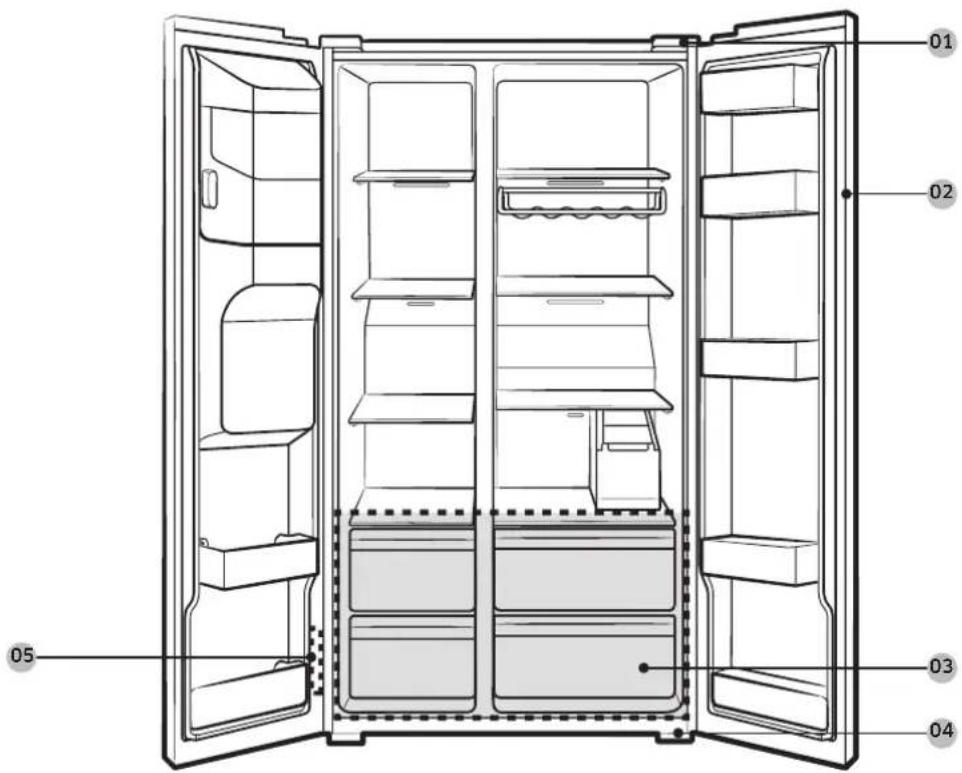

Skutečný vzhled a současti chladnicky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházité, lišit.

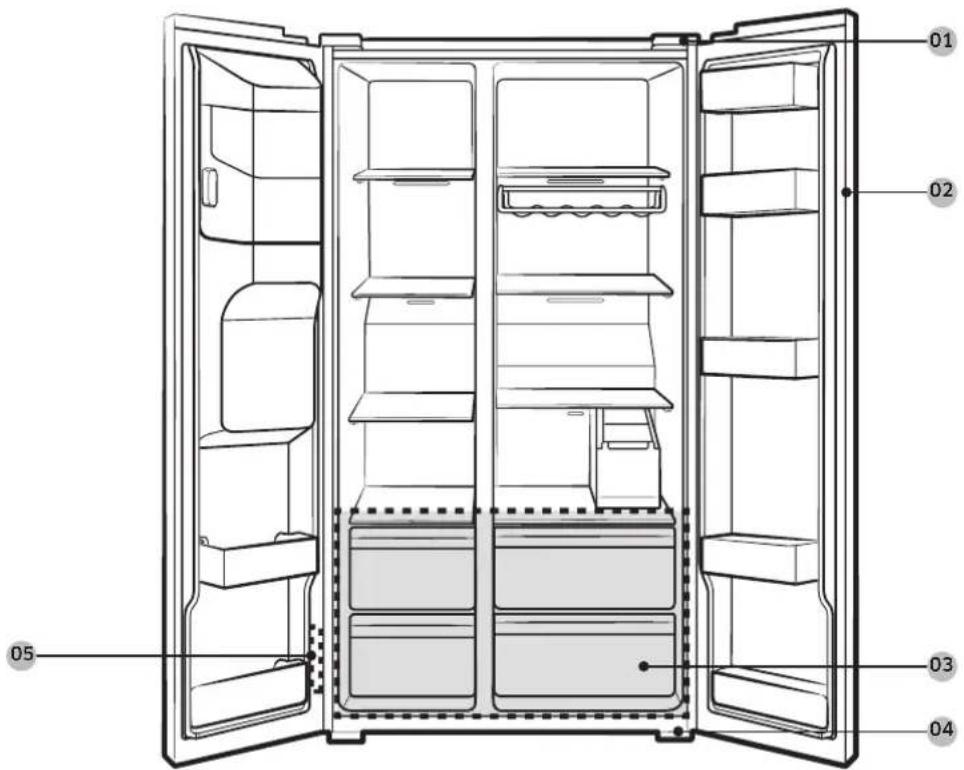

01 Horní záves 02 Těsněné
03 Zásuvka 04 Spodní závěs
05 Štítek s Čárovým kódem

Cestina

Vymena tsesneni

UPOZORNENI

Těsněni pevně pritlačte. V opacnémpřypadé by mohl z chladnickyunikat chladné vzduch.

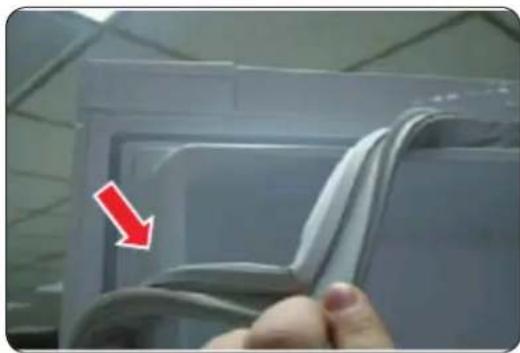

Sejmuti těsnění

Otevretedvea sejmete tseseniz de dveri.

Vymena teshnei

Nasadte nové těsněné na dveře chladnicky. Ujistěte se, ze mezi novým těsněné m a dvermi není zádná mezera.

Cestina

Vymena zasuvky

UPOZORNENI

Bēhem sestavení zkontrolujte, Že je zásuvka rádnézasunuta ve vodicích dražkách.

Zásvky

Chcete-li vytáhnout zásuvku na zeleninu
z chladnicky nebo suchou zásuvku
z mraznicky:

1. Je-li to nezbytné, vytáhněte nejprve okolní viceúčelove zásvky.

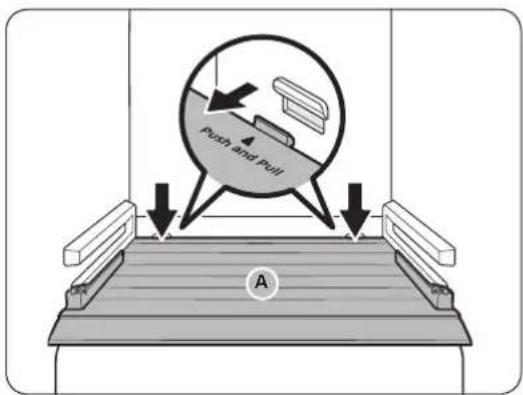

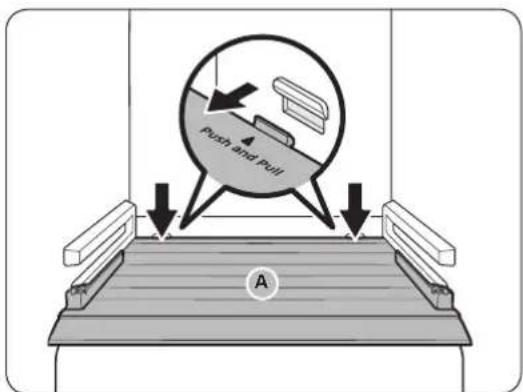

1. Pokud vase chladnica obsahuje kryt (A) pro zasuvku na zeleninu nebo suchouzasuvku, vyjmete jej nasledujicim zpusobem.

a. Zásuvku napól vytáhněte.

b. Stiskněte zadní Časti a vytáhněte kryt (jak je vyznačeno na obrázku).

1. Opatrne vytihnete zasuvku na zeleninu / suchouzasuvku.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačnémpořadi krokú postupu pro jejich vyjmutí.

Cestina

Vymena zavesu

Při vyměné závesú je třebanejprve demontovat dveře.

UPOZORNENI

• Pri demontáži dveří budte velmi opatrní, protoze dveře jsou těžké.
• Před výměnou závesú deje na podlahu mekkou podložku, například lepenku, abyste predešli poskrábaní dverí, když je položíte na zem.
• Protoze se závesy je třeba zacházet opatrné a musí je vyměnovat minimálné dve osoby, doporučujeme zavolat si pracovnika odborného servisu.
• Pokud odmontujete záves, aniž bye ste drželi dveře, mohlo by dojit k pádu dverí a kezraněni.
• Ujistěte se, Že dřík je k závesu pevně pripojen.
  Zkontrolujte, ze je záves pevně pripojen ke skrini.
• Ujistěte se, ze jsou konektory kabelú správně pripojeny.
• Pri upevnovani horniho krytu postupujte opatrn, abyste kabely neposkodili.

VYSTRAHA

• Pri naklapeni/pokladani chladnicky je nutna ucast minimalne 2 osob.
• Pred obracenim smeru otvirani dveri odpoje sitovy kabel.

Križový sroubovák Plochý sroubovák Nástrčný klič

(10 mm)

Inbusovy klic (5 mm)

Cestina

Vymena zavesu

Odpojeni vodovodniho potrubí

UPOZORNENI

Zkontrolujte, ze jsou vodni hadice pripojeny podle odpovidajicich barev. (Pouze u modelu s davkovačem)
- Abyste zabrani unikum vody, musi byt vsechny vodni hadice zcelazasunuty do stredu pruhledne spojkv. (Pouze u modelu s davykovačem)
Ujistete se, ze povrch vodni hadice neni poskozen. (Pouze u modelu s davkovačem)

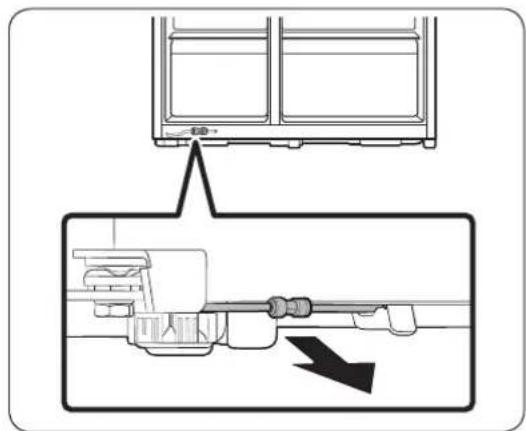

1. Ze spodni casti na zadni strane chladnicky vytahnete vodni potrubi smere dupredu.

POZNÁMKA

Vodovodni potrubi chladnicky je vodovodni cirkulačni potrubi, ktere spojuje vodovodni potrubi zdroje vody s hadicemi vodniho filtracniho systému chladnicky.

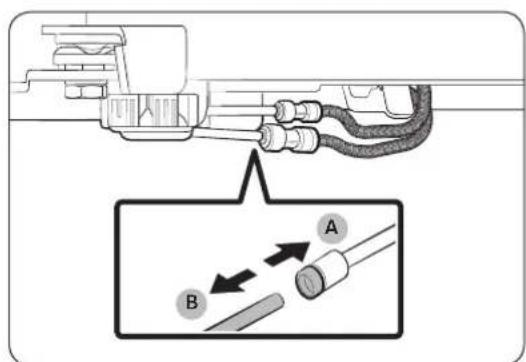

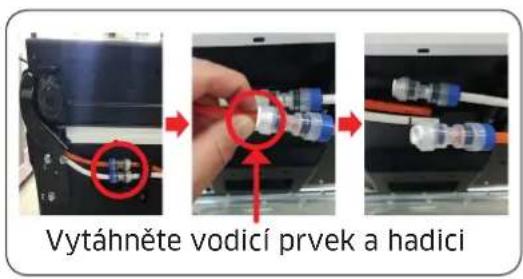

1. Pro odpojeni hadic stlacte a podrzte pruhlednou spojku (A) a odpoje vodni hadici (B).

UPOZORNENI

Na spojku nevyvjejte nadmernou silu. Mohla by se zlomit.

Cestina

Demontáž dveří UPOZORNÉNJI

Bēhem kteréhokoli z popisovanych krokù mahou dveře vypadnout ā spadnout a poskodit se. Aby nedoslo k Žádné nehodě, provádejte následujíci kroky s krajní opatrností.

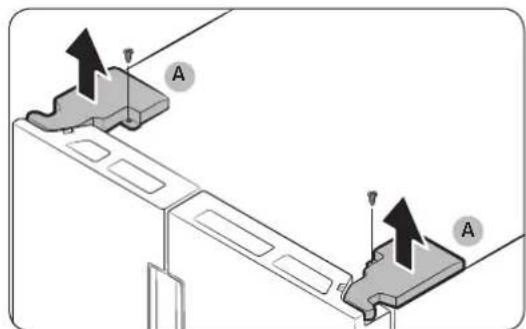

1. Pomoci krizového sroubováku demontujte kryty zavésu (A) na horní straně Jednotlivych dveři.

2. Otevretedvere pro uvolneni zavesu a odstrahte kryty zavesu.Pote dvere zavrete.

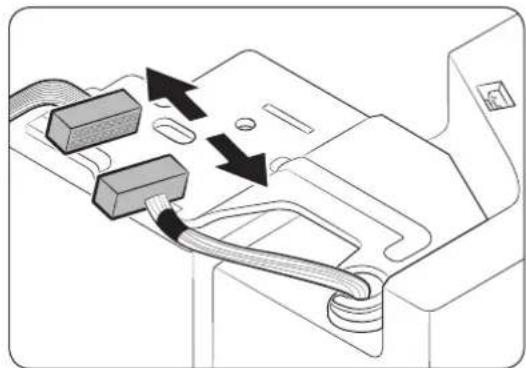

3. Odpojte elektricky svazek.

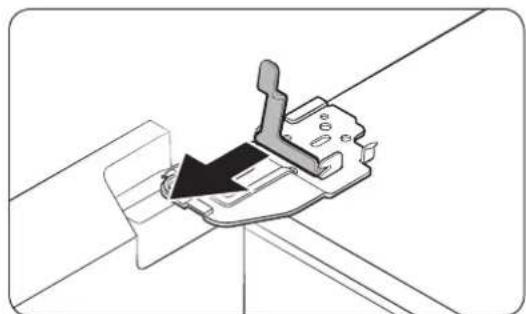

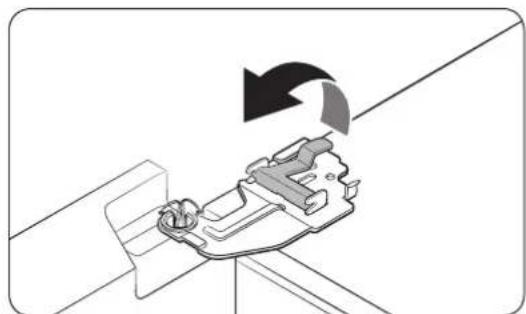

1. Opatrne zvednete pridrznou svorku.

POZNÁMKA

Aby nedoslo k poskozeni pridrzné svorky nebo zraneni, nezvedejte pridrznou svorku prilis velkou silou.

1. Vytáhněte prídržnou svorku.

Cestina

1. OtevreTe dveRe o 90 stapNu. Drzte dveRe a soucasne demontujte zaves.

UPOZORNENI

Pokud odmontujete zaves, aniž bye ste drželi dveře, mohlo by dojit k pádu dverí a ke zraněni.

Cestina

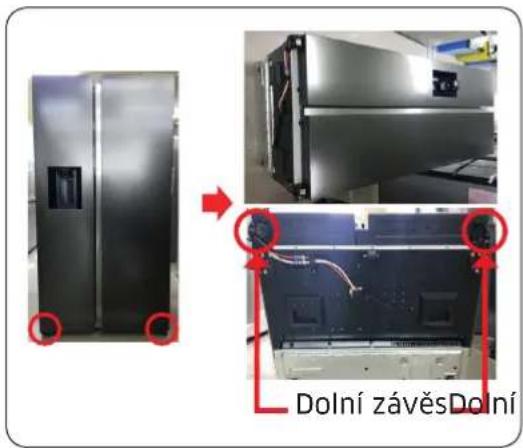

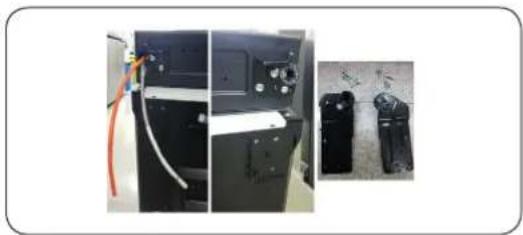

Dolni záves

1. Cely soubor položte nazem.

UPOZORNENI

• Je nutné pracovat ve vice než 2 osobách.

• Než provedete výse uvedenou operaci, nezapomeće odpojit napajeci kabel.

• Odpojte hadici. (Pouze levy dolni zaves)

• Vypustte vodu v hadici. (Pouze levy dolni zaves)

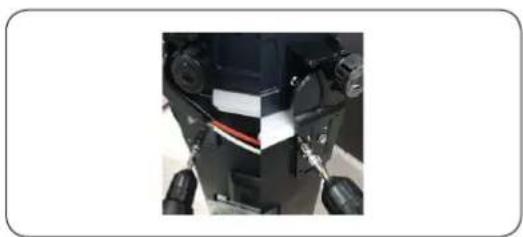

• Odstrahte sroub (3 ks). (Pomoci plocheho klice nebo 10mm ockoveho kice)
• Odstrante L/P dolni zaves.
• Po vymene horniho, prostredniho a/nebospodniho zavesu provedte opetovnou montaz v opacnem poradi kroku postupudemontaze.

UPOZORNENI

• Ujistete se, ze jsou konektory kabelu spravnene pripojeny.
• Pri upevnovani horniho krytu postupujte opatrne, abyste kabely neposkodili.

Cestina

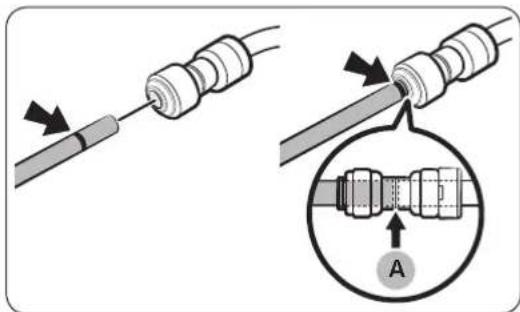

A. Stred pruhledne spojky

UPOZORNENI

Zkontrolujte, ze jsou vodni hadice pripojeny podle odpovidajicich barev.
- Abyste zabrani unikum vody, musi byt vsechny vodni hadice zcelazasunuty do stredu pruhledne spojky.
- Po opětovném pripojeni vodnich hadic je zatlácte pod skřín a zavěste je na háček.

UPOZORNENI

• Ujistete se,Že jsou konektory kabelu správně pripojeny.
• Pri upevnovani horniho krytu postupujte opatrnne, abyste kabely neposkodili.

Cestina

Skutočný vzhlad a uvedené diely chladnicky sa možu lišit v závislosti od modelu a krajiny.

Postup vyberania zásuvky na zeleninu z chladnicky alebo zásuvky na suché potraviny z mraznicky.

1. Najskor v pripe de potreby vyberte okolite viacucelove zasuvky.

1. Ak ma vaša chladnicka kryt (A) na zásuvku na zeleninu/suché potraviny, odstrante ju pomocou nasledovnej metódy.

a. Povytiahnite zásuvku do polovice.

1. Opatrne vytiahnite zásuvku na zeleninu/ suché potraviny.

Opátovná montáž zásuvky

Opatovná montáž zásuviek prebieha v opacnom poradí ich demontáze.

Slovencina

Vymena pantu

Pred vymenou pantu je njaprv potrebne demontovat dvierka.

POZOR

• Ubezpečte sa, ze su kálové konektory správné pripojené.
• Pri upevnovani horneho krytu dbajte na to, aby ste neposkodili vodiče.

Slovencina

• Ubezpečte sa, ze su kálové konektory správnne pripojené.
  Pri upevnovani horného krytu dbajte na to, aby ste neposkodili vodice.

Slovencina
