Produkttyp	Osmosrenare
Märke	Kärcher
Modell	WPC 100 RO
Driftspänning	110…240 V, 1~50-60 Hz
Anslutningseffekt	80 W
Minsta säkringsskydd	6 A
Vattentryck vid inlopp	0,1…0,3 MPa (1…3 bars)
Vattentemperatur inlopp	5…45 °C
Filtereffekt (max)	100 L/h
Mått (L × D × H)	372 × 240 × 530 mm
Vikt (tom)	13,45 kg
Vikt i drift	17,86 kg
Ljudtrycksnivå	< 60 dB(A)
Antal filtreringssteg	5 (non-woven förfilter, granulerat aktivt kol, block av aktivt kol, omvänd osmos membran, aktivt kol efterfilter)
Typer av föroreningar som avlägsnas	Bakterier, klor, salter, tungmetaller, nitrater, herbicider, läkemedelsrester, hormoner, färg
Bakterieretention	Upp till 99,99 %
Klorretention	Upp till 100 %
Byte intervall förfilter	3-6 månader
Byte intervall aktivt kolfilter	6-12 månader
Byte intervall membran	18-24 månader
Montering möjlig	På bänk, under bänk, vägg (fästen medföljer ej)
Anslutningar	Råvatten (vit slang ∅9,5 mm), rent vatten (blå slang ∅6,35 mm), koncentratutlopp (röd slang ∅6,35 mm)
Garanti	Enligt gällande villkor i landet
Reservdelar	Använd endast originaldelar från Kärcher

Vanliga frågor - WPC 100 RO Kärcher

Hur installerar jag Kärcher WPC 100 RO osmorenaren?

Välj en plats skyddad från frost, på en plan yta. Anslut den vita slangen till råvattenintaget med den medföljande T-kopplingen, den röda slangen till avloppet (borra ett 6 mm hål i avloppsslangen) och den blå slangen till kranen för rent vatten. Använd snabbkopplingarna: tryck in slangen helt för att fästa, tryck på ringen för att lossa. Följ säkerhetsanvisningarna och utför en täthetskontroll.

Vilka filter används och hur ofta ska de bytas?

Apparaten har 5 filter: non-woven förfilter (3-6 månader), granulerat aktivt kolfilter (6-12 månader), block aktivt kolfilter (6-12 månader), två omvänd osmos membran (18-24 månader) och ett aktivt kol efterfilter (6-12 månader). Intervallen beror på användningen. Byt alltid filtren i tid för att garantera vattenkvaliteten.

Hur gör jag första idrifttagningen?

Packa upp filtren, ta bort skyddsfilmerna, skölj sedan förfiltren i 5 minuter med kranen för rent vatten öppen. Ta därefter bort membranens inloppsslangar och skölj dem separat i 5 minuter. Återanslut allt och öppna bypassventilen i 5 minuter, stäng den sedan och skölj ytterligare 5 minuter. Apparaten är då klar. Använd engångshandskar för att undvika kontaminering.

Vad gör jag om vattnet har en stark smak?

En onormal smak indikerar vanligtvis att aktivt kol efterfiltret är förbrukat. Byt det enligt underhållsintervallerna (6-12 månader). Kontrollera även att alla filter är korrekt installerade och att den första sköljningen har utförts. Om problemet kvarstår, kontakta kundtjänst.

Hur byter jag filterpatronerna?

Stäng av vattentillförseln, öppna kranen för att tryckavlasta, dra ur kontakten. För förfiltren: skruva loss filterhusen med den svarta nyckeln, byt patronen och skruva fast ordentligt. För membranen: ta bort aktivt kol efterfiltret, skruva loss locket med den vita nyckeln, byt membranpatronen. Var noga med renlighet och använd handskar. Använd endast originaldelar från Kärcher.

Kan jag använda apparaten med en Kärcher WPD vattendispenser?

Ja, WPC 100 RO kan monteras på fabriken eller som förfilter i en Kärcher WPD (förutom WPD100 med CO2-funktion). Montering och idrifttagning måste utföras av Kärchers serviceavdelning. Vid filterbyte demonteras filterenheten från WPD:s fot efter att vattnet stängts av och apparaten tryckavlastats. Följ WPD:s bruksanvisning för vattenuttag.

Vilka är de viktiga säkerhetsanvisningarna?

FARA: Risk för elektriska stötar – dra ur kontakten före alla ingrepp. VARNING: Hälsorisker – använd inte gamla slangar, använd sterila handskar vid hantering av filter, blanda inte ihop filtren. Rengör inte apparaten med vattenstråle. Använd endast dricksvatten eller lite förorenat vatten. Installera apparaten skyddad från frost och utom räckhåll för barn.

Hur underhåller jag apparaten?

Ett underhållsavtal rekommenderas för tillförlitlig drift. Före allt underhåll, stäng av vattentillförseln, öppna kranen för rent vatten för att tryckavlasta och dra ur kontakten. Byt filtren enligt angivna intervall. Rengör plastytor med rengöringsmedel CA 30 R, utan aggressiva alkoholer. Kontrollera regelbundet efter läckor och packningarnas skick.

Vilka typer av föroreningar tar osmorenaren bort?

Apparaten avlägsnar bakterier (upp till 99,99 %), klor (100 %), salter (upp till 90 %), aluminium (98 %), arsenik (88 %), tungmetaller som bly (99 %), nitrater (50 %), herbicider som glyfosat (60 %), läkemedelsrester (99,9 %) och hormoner (99,95 %), samt färg (100 %). Prestanda beror på råvattnets kvalitet.

Är apparaten lämplig för havsvatten?

Nej, osmorenaren WPC 100 RO är inte konstruerad för avsaltning av havsvatten. Den är avsedd för framställning av dricksvatten från sött råvatten (kranvatten eller lågt förorenat vatten). För havsvatten skulle ett specifikt system behövas.

BRUKSANVISNING WPC 100 RO Kärcher

Skift aktivt kull-filter ..... NO

EU-samsvarserklæring NO 4

Forbruksmateriale NO 5

Utskiftningsintervaller for filter NO 5

Feilretting NO 5

Tekniske data NO 6

Tilbakeholdsgrad NO 6

Sikkerhet

Risikotrinn

⚠️FARE

Anvisning om en umiddelbar tru- ende fare som kan føre til store personskader eller til død.

ADVARSEL

4 Kontakt råvannsledning

Merknad

Brukte filtre kan kastes som vanlig avfall.

1 2 3 4 5 6

1 Finfilter

2 Aktivt kull-filter (granulat)

6 Aktivt kull-filter

Skifte ut forfiltergruppens filterinnsatser

OBS

Fare for en vannskade. Filterkoppene er fylt med vann! Sett et egnet fat eller en oppsamlingsbeholder under før demonteringen.

Skift aktivt kull-filter

Merknad

Det øvre aktivt kull-filteret på slutten av filterkjeden har ingen filterinnsats og kan bare skiftes ut komplett.

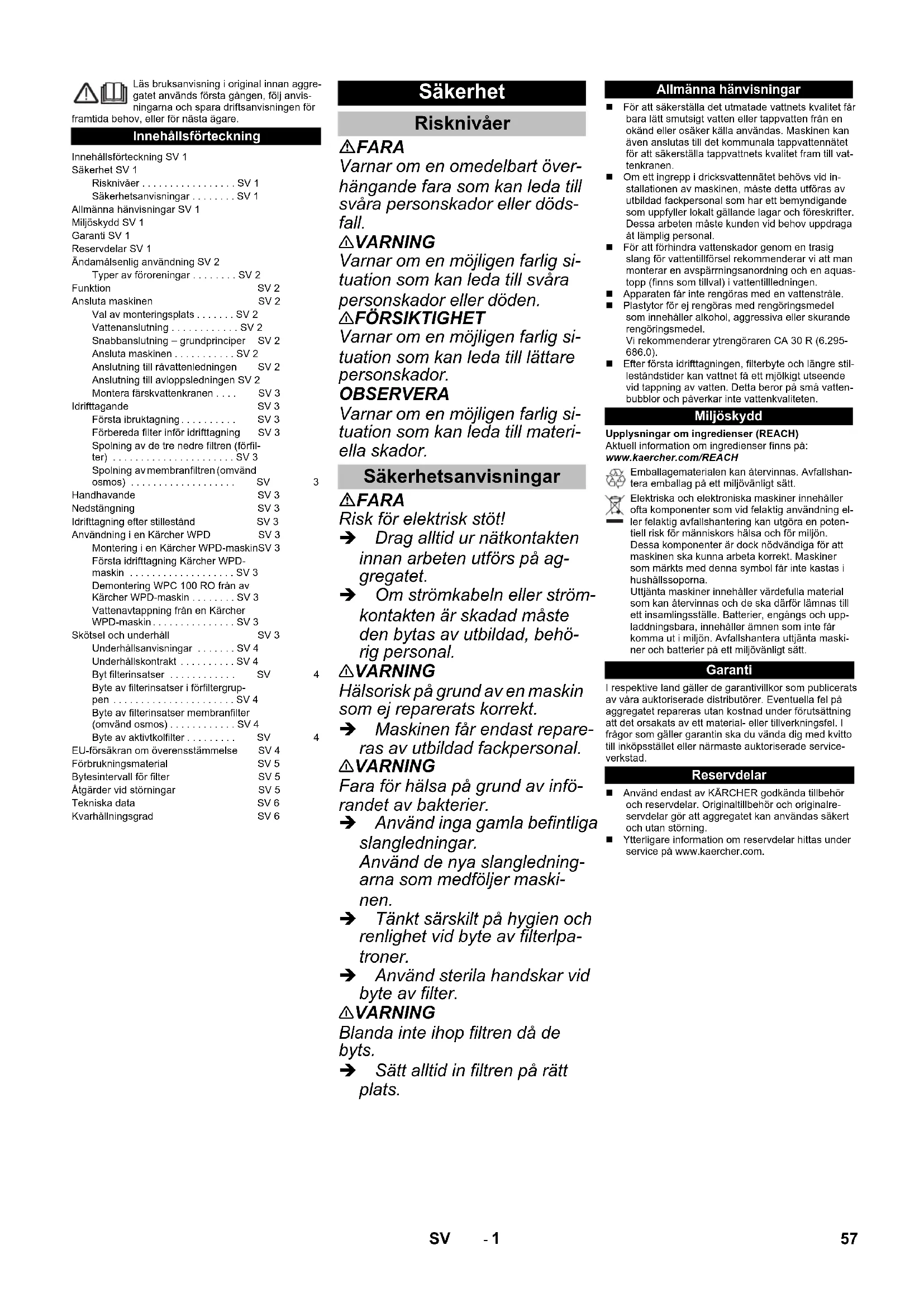

Innehållsförteckning

Innehållsförteckning SV 1

Säkerhet SV 1

Risknivåer ...... SV 1

Säkerhetsanvisningar . . . . . . . SV 1

Allmänna hänvisningar SV 1

Miljöskydd SV 1

Garanti SV 1

Reservdelar SV 1

Ändamålsenlig användning SV 2

Typer av föroreningar . . . . . . . SV 2

Funktion SV 2

Ansluta maskinen SV 2

Val av monteringsplats ..... SV 2

Vattenanslutning . . . . . . . . . . . SV 2

Snabbanslutning – grundprinciper SV 2

Ansluta maskinen . . . . . . . . SV 2

Anslutning till råvattenledningen SV 2

Anslutning till avloppsledningen SV 2

Montera färskvattenkranen .... SV 3

Idrifttagande SV 3

Första ibruktagning.... SV 3

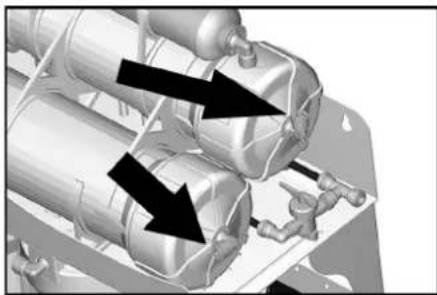

Förbereda filter inför idrifttagning SV 3

Spolning av de tre nedre filtren (förfil-

ter) SV 3

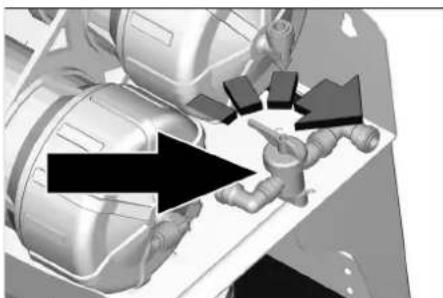

Spolning av membranfiltren (omvänd

osmos) SV

Handhavande SV 3

Nedstängning SV 3

Idrifttagning efter stillestånd SV 3

Användning i en Kärcher WPD SV 3

Montering i en Kärcher WPD-maskinSV 3

Första idrifttagning Kärcher WPD-

maskin SV 3

Demontering WPC 100 RO från av

Kärcher WPD-maskin ..... SV 3

Vattenavtappning från en Kärcher

WPD-maskin....SV 3

Skötsel och underhåll SV 3

Underhällsanvisningar ..... SV 4

Underhållskontrakt . . . . . . . . SV 4

Byt filterinsatser SV

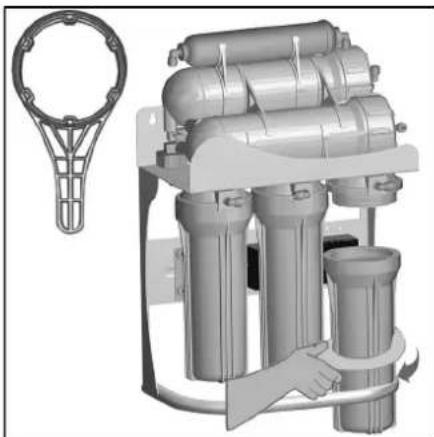

Byte av filterinsatser i förfiltergrup-

pen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 4

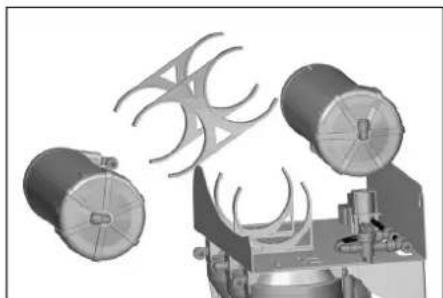

(omvänd osmos)....SV 4

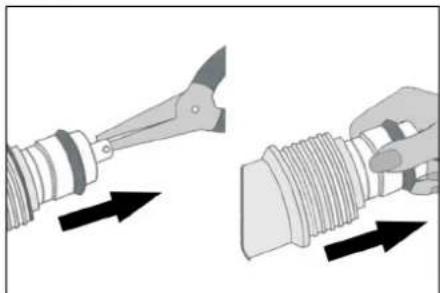

Byte av aktivtkolfilter ..... SV

EU-försäkran om överensstämmelse SV 4

Förbrukningsmaterial SV 5

Bytesintervall för filter SV 5

Ätgärder vid störningar SV 5

Tekniska data SV 6

Kvarhållningsgrad SV 6

Säkerhet

Risknivåer

⚠️FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Risk för elektrisk stöt!

→ Drag alltid ur nätkontakten innan arbeten utförs på aggregatet.

→ Om strömkabeln eller strömkontakten är skadad måste den bytas av utbildad, behörig personal.

⚠️VARNING

Hälsorisk på grund av en maskin som ej reparerats korrekt.

→ Maskinen får endast repareras av utbildad fackpersonal.

⚠ WARNING

Fara för hälsa på grund av infö- randet av bakterier.

→ Använd inga gamla befintliga slangledningar. Använd de nya slangledningarna som medföljer maskinen.

→ Tänkt särskilt på hygien och renlighet vid byte av filterlapatroner.

→ Använd sterila handskar vid byte av filter.

△VARNING

Blanda inte ihop filtren då de byts.

→ Sätt alltid in filtren på rätt plats.

Allmänna hänvisningar

För att säkerställa det utmatade vattnets kvalitet får bara lätt smutsigt vatten eller tappvatten från en okänd eller osäker källa användas. Maskinen kan även anslutas till det kommunala tappvattennätet för att säkerställa tappvattnets kvalitet fram till vattenkranen.

■ Om ett ingrepp i dricksvattennätet behövs vid installationen av maskinen, måste detta utföras av utbildad fackpersonal som har ett bemyndigande som uppfyller lokalt gällande lagar och föreskrifter. Dessa arbeten måste kunden vid behov uppdraga åt lämplig personal.

■ För att förhindra vattenskador genom en trasig slang för vattentillförsel rekommenderar vi att man monterar en avspärrningsanordning och en aquastopp (finns som tillval) i vattentilledningen.

■ Apparaten får inte rengöras med en vattenstråle.

■ Plastytor för ej rengöras med rengöringsmedel som innehåller alkohol, aggressiva eller skurande rengöringsmedel.

Vi rekommenderar ytrengöraren CA 30 R (6.295-686.0).

■ Efter första idrifttagningen, filterbyte och längre stilleständstider kan vattnet få ett mjölkigt utseende vid tappning av vatten. Detta beror på små vattenbubblor och påverkar inte vattenkvaliteten.

Miljöskydd

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på: www.kaercher.com/REACH

Emballagematerialen kan återvinnas. Avfallshantera emballag på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Uttjänta maskiner innehåller värdefulla material som kan återvinnas och de ska därför lämnas till ett insamlingsställe. Batterier, engångs och uppladdningsbara, innehåller ämnen som inte får komma ut i miljön. Avfallshantera uttjänta maskiner och batterier på ett miljövänligt sätt.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatel repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade service-verkstad.

Reservdelar

■ Använd endast av KÄRCHER godkända tillbehör och reservdelar. Originaltillbehör och originalreservdelar gör att aggregalet kan användas säkert och utan störning.

■ Ytterligare information om reservdelar hittas under service på www.kaercher.com.

Ändamålsenlig användning

Maskinen är avsedd att göra dricksvatten av råvatten (smutsvatten).

Typer av föroreningar

Rávattnet får vara belastat med:

- B a k t e r i e r - K l o r

– Salter (till exempel: natrium, kalium, kalcium)

- Aluminium

- A r s e n i k

– Tungmetaller (till exempel: bly)

- Nitrat

- herbicider (glyfosat)

– Läkemedelsrester

- Hormonrester

- Färgning

Kvaliteten på det framställda dricksvattnet beror på råvattnets föroreningsgrad.

En tillräcklig kvalitet på råvattnet måste säkerställas! Rent dricksvatten uppnås endast vid regelbundet underhåll av alla tillhörande filter.

■ Före idrifttagningen rekommenderar vi att råvattnet analyseras enligt EU 98/83 bilaga 3, indikatorparametrar.
■ Att analysera råvattnet är dock inte obligatoriskt för att använda maskinen.
- Dricksvattnets kvalitet kan endast garanteras om maskinen övervakas regelbundet.
■ Maskinen är avsedd för anslutning till vattenledningen.
■ Följ respektive lokala dricksvattenbestämmelser.
■ Maskinen är inte avsedd för rening av avloppsvatten.
■ Maskinen är inte avsedd för avsaltning av havsvatten.
Denna apparat är ej avsedd att användas av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller av personer som saknar erfarenhet och/eller kunnande, såvida de inte övervakas av en person ansvarig för deras säkerhet eller har fått instruktioner av en sådan person hur apparaten ska användas. Barn ska hållas under uppsikt för att garantera att de inte leker med apparaten.
■ Aggregatet får inte ställas upp och användas i kök som används yrkesmässigt.
■ Aggregatet måste placeras i ett frostfritt utrymme.
■ Apparaten får inte användas eller placeras utomhus.
■ Maskinen kan även användas i en Kärcher WPD-vattenautomat som förfilter.

Vatten som utvinns ur den här maskinen kan klassificeras som dricksvatten, om de angivna föreskrifterna följs.

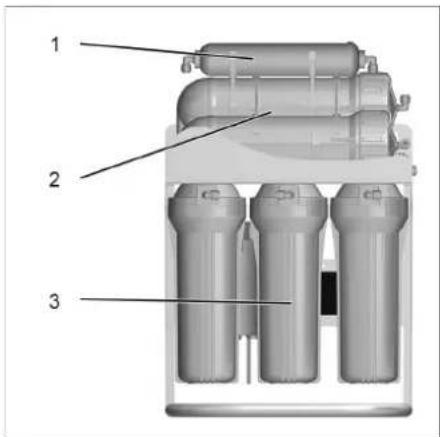

Funktion

Vatten strömmar från vatteningången genom
– fiberfilter (avlägsnar grova smutspartiklar)
- aktivtkolfilter (granulat)
- aktivtkolfilter (block)
– membranfilter (omvänd osmos)
- aktivtkolfilter (ger en neutral smak)
Hela filtersystemet mäste rengöras med jämna mellanrum.

Ansluta maskinen

Vid den första installationen och vid eventuella reparationer, vilka har med utbyte av tillbehörsdelar att göra, får endast medföljande delar användas. Dessa delar är maskindelar som har godkänts av KÄRCHER för att byggas in i maskinen. Andra maskindelar får ej användas.
Strömanslutning och vatten-ingångstryck måste motsvara de värden som stårangivna under tekniska data.
■ Beroende av lokala föreskrifter kan montering av en godkänd återflödesstopp vara nödvändig.
■ För att ställa upp maskinen måste på monteringsplatsen en plan yta finnas till förfogande.
■ Maskinen är inte avsedd för väggmontering.
→ Använd hålen i ramen för väggmontering.
→ Fästmaterial för väggmontering ingår inte i leveransen och måste anskaffas på plats efter de lokala förhållandena.
→ Kontrollera väggens bärförmåga vid väggmontering.
Nätkontakt och vägguttag måste vara lätt tillgängliga även efter installationen.

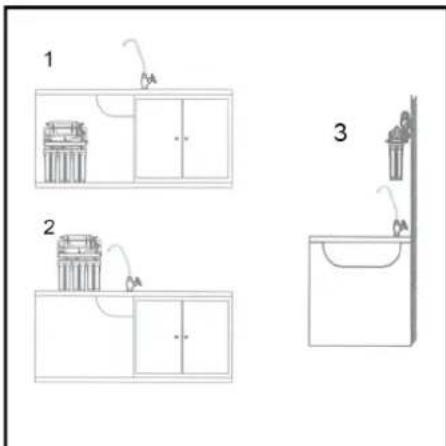

Val av monteringsplats

1 2 3

Kom ihåg när du väljer monteringsplats att anslutningarna och spärrventilerna ska vara lättåtkomliga.

Planera in tillräcklig plats för filterbyte.

Slangledningarna mäste dras utan veck.

Vattenanslutning

Vid anslutning till dricksvattennätet ska lokala föreskrifter beträffande nätdelning beaktas.

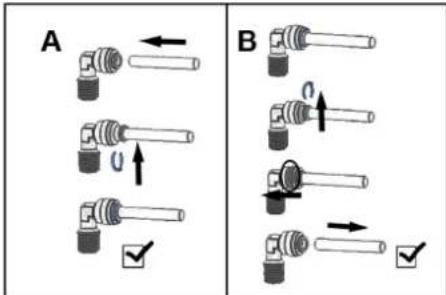

Snabbanslutning – grundprinciper

A B

A Sätt fast slangen

B Lossa slangen

→ Kapa slangen innan du sätter in den.

Hänvisning

Skär av slangen rakt. Snedskurna slangar ger upphov till läckage!

Ansluta maskinen

Hänvisning

Bestäm monteringsplats före anslutningen av kapa slangarna så mycket som behövs. Se till att slangarna är tillräckligt långa om maskinen måste flyttas (t.ex. vid filterbyte).

För att lättare kunna skilja mellan slangarna är de färgkodade och har olika diameter:

Blå Färskvattenutgång från maskinen ∅ 6,35 mm

Vit Tillopp från ledningsnätet ∅ 9,5 mm

rött Avloppsledning (koncentrat) ∅ 6,35 mm

1 T-stycke vattenledningsrör

2 Avloppsledning (koncentrat)

3 Färskvattenutgång (filtrerat vatten)

4 Färskvattenkran

Anslutning till råvattenledningen

OBSERVERA

Risk för vattenskada. Se alltid till att anslutningarna uftförs säkert och gör en täthetskontroll. Kontakta en fackman om du är osäker!

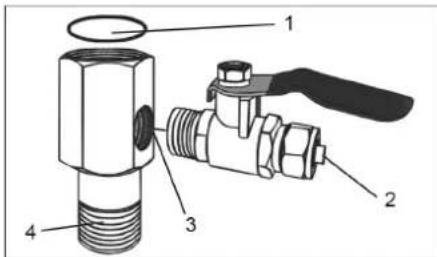

1 O-ring, tätning på utgången

2 Utgång till WPC 100 RO

3 Anslutning avstängningskran

4 Anslutning råvattenledning

Hänvisning

In- och utgångsgänga: 1/2"

→ Skruva på avstängningskranen i anslutningsstycket, använd tätningsband.
→ Montera T-stycket i råvattenledningen.
→ Använd O-ring på utgången och lätningsband på ingången.
→ Sätt in slangen (vit) i T-stycket och fäst den.
→ Sätt in slangen (vit) i maskinens vattenrör och fäst den.

Anslutning till avloppsledningen

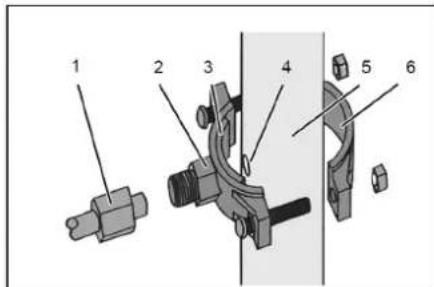

1 Förskruvning avloppsledning (koncentrat)
2 Rörklämma avloppsutgång (framsida)
3 Tätningsstycke (självhäftande)
4 Hålg (∅ 6 mm).
5 Avloppsledning till avloppssystemet
6 Rörklämma avloppsutgång (baksida)
→ Märk ut hålen och borra dem (∅ 6 mm).

Hänvisning

Gör endast hål på en sida. Borra inte genom hela röret! Rörklämman kan användas som borrschablon.

→ Fäst tätningsstycket på rörklämman.
→ Sätt slangen (röd) i förskruvningen.
→ Sätt fast rörklämman på avloppsledningen på det sätt som visas ovan.
→ Skruva fast slangen (röd) i rörklämman.
→ Sätt i slangen (röd) i maskinens avloppsutgång och sätt fast den.

Hänvisning

Hålet har en mindre diameter än slangen (röd). Den stöter därmed emot avloppsrörets vägg. Slangen får inte sticka in i avloppsröret. Tätningseffekten uppnås av det självhäftande tätningsstlycket.

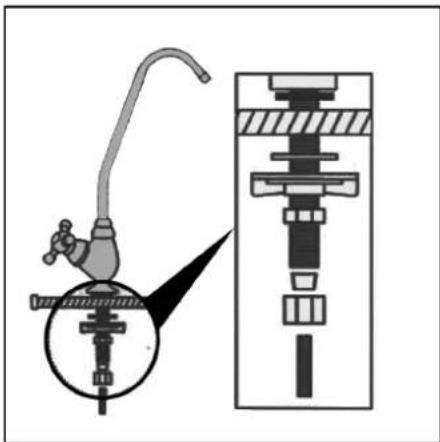

Montera färskvattenkranen

Färskvattenkranen bör monteras ovanför en behållare med anslutning till avloppskanalen.

→ Montera färskvattenkranen enligt figuren.
→ Hålets diameter: 12 mm
→ Kontrollera vid monteringen att de enskilda delarna hamnar rätt.
→ Anslut slangledningen till maskinens färskvattenutgång.

→ Anslut slangledningen till färskvattenkranen. Alternativt kan färskvattenkranen även monteras direkt på väggen med den medföljande monteringsvinkeln.

Idrifttagande

Första ibruktagning

Innan vattnet dricks måste systemet fyllas på och spolas igenom.

⚠️VÄRNING

Fara för hälsa på grund av införandet av bakterier. Tänkt särskilt på hygien och renlighet vid insättning och uttagning av filterpatroner. Rör inte hållarnas och filtrens anslutning. Bär engångshandskar vid monteringen. Skada inte tätningarna vid monterings- och demonteringsarbeten.

Maskinen består av tre filtergrupper:

1 Övre aktivtkolfilter
2 Membranfilter (omvänd osmos)
3 Nedre filtergrupp (förfilter)

Förbereda filter inför idrifttagning

→ Lossa de tre filterkopparna på den nedre filtergruppen med medföljande nyckel (svart).
→ Skruva av filterkopparna.
→ Ta ut filterinsatserna från filterkopparna och ta bort skyddsfolien.
→ Skruva på filterkoppen med filterinsatsen och dra åt för hand.

→ Ta av tilloppsslangarna på membranfiltren och dra dem till ett lämpligt kärl genom sidan av maskinen.

→ Ta av det övre aktivtkolfiltret.
→ Ta ut membranfiltrens filterhus ett och ett från häl- laren.
→ Lossa och skruva av locket med följande nyckel (vit).
→ Ta ut filterinsatserna (membranfilter) ur förpackningen och ta bort skyddsplasten.
→ Skjut in filtren i filterhuset och tryck in dem till an- slag.
→ Skruva på locket och dra åt för hand.
→ Sätt in filterhuset i hållarna.
→ Tilloppsslangarna ska ännu inte anslutas!
→ Sätt dit det övre aktivtkolfiltret.
→ Anslut slangarna (blå och röd) för filtrerat vatten och avloppskoncentratet till maskinens utgångar.

Spolning av de tre nedre filtren (förfilter)

→ Anslut maskinen till vattennätet.
→ Kontrollera att membranfiltrens båda tilloppsslangar mynnar ut i ett lämpligt kärl (minst 10 liter).
→ Öppna färskvattenkranen.

Systemet fylls nu med vatten.

→ Stick i nätkontakten

→ Spola systemet i minst 5 minuter för att avlägsna eventuella produktionsrester från förfiltren.

→ Stäng färskvattenkranen.

→ Avfallshantera spolvattnet från kärlet.

Spolning av membranfiltren (omvänd osmos)

→ Ta ut tilloppsslangarna från kärlet och anslut dem till membranfiltren igen.

→ Öppna bypassventilen.
→ Anslut slangarna (röd och blå).
→ Öppna färskvattenkranen.
→ Stick i nätkontakten.
Först kommer det ut vatten huvudsakligen ur den röda slangen för avloppskoncentrat. Detta är normalt.
→ Spola systemet i minst 5 minuter för att avlägsna eventuella produktionsrester från membranfiltren.
→ Stäng bypassventilen.

Systemet fylls nu med vatten.

Nu kommer det ut vatten från båda slangarna (röd och blå).

→ Spola systemet i ytterligare 5 minuter.

→ Stäng färskvattenkranen.

Apparaten är klar att använda.

Handhavande

→ Öppna färskvattenkranen för att kunna tappa fil- trets dricksvatten.

Nedstängning

Om maskinen inte används under mer än fyra dagar:

→ Stäng vattentillförseln.

Idrifttagning efter stillestånd

△VARNING

Hälsofara på grund av ökad bakteriekoncentration i vattnet.

Användning i en Kärcher WPD

Montering i en Kärcher WPD-maskin

På Kärcher WPD-maskiner är WPC 100 RO fabriksmonterad.

Maskinen kan inte användas i en WPD100 med CO2-funktion.

Anslutning och idrifttagning genomförs av Kärchers kundtjänst.

Hänvisning

Om det skulle vara nödvändigt att öppna sidodelar för att installera och ta apparaten i drift får detta bara utföras av en behörig elektriker.

Första idrifttagning Kärcher WPD-maskin

Idrifttagningen sker med WPD-maskinen.

Före idrifttagningen i WPD-maskinen måste WPC 100 spolas och förberedas enligt beskrivningen i kapitlet "Idrifttagning".

Första idriftagningen av WPD-dricksvattenauitomaten beskrivs i maskinens bruksanvisning.

Demontering WPC 100 RO från av Kärcher WPDmaskin

Hänvisning

En fabriksmonterad WPC 100 RO måste demonteras från WPD-foten innan filtren byts ut.

→ Stäng av vattentillförseln.

→ Gör maskinen trycklös: Tryck på alla knappar för de olika dryckerna en kort stund tills trycket har försvunnit. Undvik att torrköra maskinen.
→ Stäng av maskinen med till/från reglaget.
→ Dra ut nätkontakten (WPD och WPC).

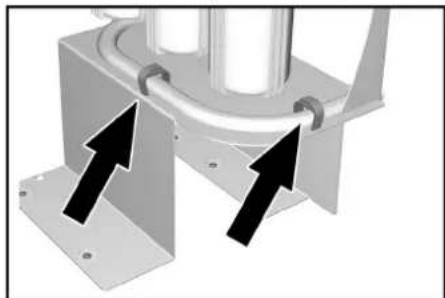

→ Öppna kardborrebanden.

→ Ta ut filterenheten och ställ ner den framför maskinen.
→ Filterbyte, se kapitlet "Skötsel och underhåll/Byt filterinsatser"
→ Montera i omvänd ordningsföljd efter filterbytet.

Vattenavtappning från en Kärcher WPD-maskin

Manövreringen av WPD-dricksvattenaultomaten beskrivs i maskinens bruksanvisning.

Skötsel och underhåll

Underhållsanvisningar

△VARNING

Hålsorisk på grund av en maskin som ej reparerats korrekt. Maskinen får endast repareras av utbildad fackpersonal.

Använd uteslutande original reservdelar från tillverkaren eller delar som rekommenderats av tillverkaren såsom

- reserv- och förslitningsdelar,

- tillbehör.

- drivmedel.

- samt rengöringsmedel.

Före alla arbeten på aggregatet:

→ Stäng av vattentillförseln.

→ Öppna färskvattenkranen och gör maskinen trycklös.

För att säkerställa en pålitlig drift av apparaten rekommenderas tecknandet av ett serviceavtal. Kontakta din KÄRCHER-Service.

Byt filterinsatser

Maskinens filter måste bytas regelbundet. Hur ofta de måste bytas beror på användningen. En översikt över rekommenderad användningstid för filter (bytesinterval) finns i slutet av den här handboken.

△VARNING

Fara för hälsa på grund av införandet av bakterier.

Tänkt särskilt på hygien och renlighet vid byte av filterl-patroner.

Rör inte hållarnas och filtrens anslutning.

Använd handskar vid byte av filter.

Skada inte tätningarna vid monterings- och demonteringsarbeten.

Hänvisning

Förbrukade filter kan kastas i hushållsoporna.

1 2 3 4 5 6

1 Finfilter

2 aktivtkolfilter (granulat)

3 aktivtkolfilter (block)

4 Membranfilter 1 (omvänd osmos)

5 Membranfilter 2 (omvänd osmos)

6 Aktivkolfilter

Byte av filterinsatser i förfiltergruppen

OBSERVERA

Risk för vattenskada. Filterkopparna är fyllda med vatten! Ställ fram ett lämpligt kärl eller en uppsamlingsbehållare före demonteringen.

→ Skruva av filterkopparna med den medföljande svarta nyckeln.

→ Byt ut filtret.

Hänvisning

Filtren måste monteras in i samma position och får inte förväxlas inbördes! Obervera figuren!

Kontrollera att tätningarna sitter korrekt vid monteringen.

Dra åt filterkopparna med de medföljande svarta låsen.

Byte av filterinsatser membranfilter (omvänd osmos)

OBSERVERA

Risk för vattenskada. Membranfilterhusen är fyllda med vatten! Ställ fram ett lämpligt kärl eller en uppsamlingsbehållare före demonteringen.

→ Lossa slanganslutningen och dra av slangama.

→ Ta av det övre aktivtkolfiltret.

→ Ta ut membranfiltren ur hållarna.

→ Skruva av locket med den medföljande vita nyckeln.

→ Lossa den fastsittande membraninsatsen med ett verktyg.

→ Dra ut membraninsatsen ur huset försiktigt med handen.

→ Sätt i en ny membraninsats.
→ Skruva på locket.
→ Sätt membranfiltret på hållaren.
→ Äterställ slanganslutningarna.

Byte av aktivtkolfilter

Hänvisning

Det övre aktivtkolfiltret i slutet av filterkedjan har ingen filterinsats och kan bara bytas i sin helhet.

→ Lossa slanganslutningen och dra av slangarna.
→ Ta av det övre aktivtkolfiltret.
→ Sätt dit att nytt aktivtkolfilter.
→ Återställ slanganslutningarna.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Spillvattenanläggning

Typ: 1.024-xxx

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Förbrukningsmaterial

Beteckning Beskrivning Beställningsnr.
Finfilter Första filternivån för uppfångning	g av grova smutspartiklar 6.640-765.0
Aktivtkolfilter (granulat)	Andra filternivån för avskiljning av skadliga ämnen	6.640-766.0
Aktivtkolfilter (block)	Tredje filternivån för finavskiljning av skadliga ämnen	6.640-767.0
Membranfilter (omvänd osmos) Fjärde filternivån för avsaltning	6.640-783.0
Övre aktivtkolfilter	Femte filternivån för säkerställande av neutral smak efter omvänd osmos	6.640-769.0

Bytesintervall för filter

Finfilter 3 - 6		Månader eller vid behov (se kapitel: "Hjälp vid störningar")
aktivtkolfilter (granulat) 6 - 12
aktivtkolfilter (block)	6 - 12
membranfilter (omvänd osmos)	18 - 24
Aktivkolfilter	6 - 12

Åtgärder vid störningar

Störning	Möjlig orsak	Åtgård
Ingen vattenutmatning	Nätkontakten ej isatt i vägguttaget.	Stick i nätkontakten.
	Ingen vattenförsörjning.	Kontrollera att vattenförsörjningen fungerar.
	Tryckbrytaren på maskinen är defekt.	Kontakta service.
	Magnetventil defekt	Kontakta service.
Låg vattenutmatning	Pumpen går inte.	Kontrollera pump.
	Bypassventilen är öppen.	Stäng bypassventilen.
	Finfiltret är tilltäppt.	Byt finfilter.
	Membranfiltret (omvänd osmos) är tilltäppt.	Byt membranfilter (omvänd osmos).
Pumpen stannar inte	Tryckbrytaren på maskinens utgång är defekt.	Kontakta service.
Pumpen startar inte	Tryckbrytaren på maskinens utgång är defekt.	Kontakta service.
	Finfiltret är tilltäppt.	Byt finfilter.
	Tryckbrytarens ingång är defekt.	Kontakta service.
	Ingen vattenförsörjning.	Kontrollera vattenförsörjningen.
	Nätkontakten ej isatt i vägguttaget.	Stick i nätkontakten.
	Pumpen är defekt.	Kontakta service.
Vatten kommer ut från filterhuset	Filterhuset ej åtdraget.	Dra åt filterhuset.
	Tätningsringen på filterhuset är sned eller defekt	Kontrollera lätningsringen, sätt den ordentligt och byt den om den är skadad.
Vatten kommer endast ut från avloppsledningen	Bypassventilen är öppen.	Stäng bypassventilen.
	Membranfiltret (omvänd osmos) är tilltäppt.	Byt membranfilter (omvänd osmos).
	Pumpen är defekt.
Konstig smak på dricksvattnet	Det övre aktivtkolfilter är förbrukat.	Byt ut det övre aktivtkolfiltret.
Pumpen stannar och går igång igen efter en liten stund.	Läckage/vattenförlust/tryckförlust i maskinen eller i det anslutna ledningssystemet.	Dra åt filterhuset.
		Stäng vattenkranen helt.
		Ta reda på orsaken till läckaget och åtgärda.
	Backventilen i maskinen är defekt	Kontakta service.

Tekniska data

WPC 100 RO
Driftspänning V/~/Hz 110–240/1/50-60
Anslutningseffekt W80
Miniminätsäkring A6
Vattentillflödestryck MPa (bar) 0,1–0,3 (1–3)
Temperatur vattentilförsel °C 5–45
Filtereffekt l/h 70
Filterkapacitet (max) l/h 100
Omgivande temperatur °C 5–45
Bredd mm 372
Djup	mm	240
Höjd	mm	530
Vikt (tom)	kg	13,45
Vikt, driftsklar (med tillbehör och fylld med vatten)	kg	17,86
Ljudtrycksnivå vid normaldrift	dB(A)	< 60
Material / Godkännande	Alla tappvattenledande komponenter är lämpliga för användning vid direkt kontakt med tappvatten i enlighet med allmänna tekniska regler.

Kvarhållningsgrad

Kvarhällningsgraden för skadliga kemiska ämnen, biologiska smittämnen och föroreningar kan bestämmas enligt följande tabell (ungefärliga värden). Den effektiva tillbakahällningsförmågan beror på föroreningsgraden!

Bakterier	Kvarhällningsgrad upp till	99,99 %
Klor	Kvarhällningsgrad upp till	100 %
Salter (natrium, kalium, kalcium...)	Kvarhällningsgrad upp till	90 %
Aluminium	Kvarhällningsgrad upp till	98 %
Arsenik	Kvarhällningsgrad upp till	88 %
Tungmetaller (till exempel: bly)	Kvarhällningsgrad upp till	99 %
Nitrat	Kvarhällningsgrad upp till	50 %
herbicider (glyfosat)	Kvarhällningsgrad upp till	60 %
Läkemedelsrester	Kvarhällningsgrad upp till	99,9 %
Hormonrester	Kvarhällningsgrad upp till	99,95 %
Färgning	Kvarhällningsgrad upp till	100 %

Sisällysluettelo

3 Alt filtre grubu (ön filtre)
