BRUKSANVISNING IB 740 Classic Kärcher

• tørr og oljefri, kompressoren skal i det minste ha en etterkjøler og en kondensavskiller Trykkluftbehov Lydtrykksnivå Lydeffektsnivå 95NO- 10 Vernebrille, duggfri, dele nr.: 6.321-208.0 Beskyttelseshansker mot frost med sklisik- ker profil, kategori III etter EN 511, dele nr.: 6.321-210.0 Hørselsvern med hodebøyle, dele nr.: 6.321-207.0 Rundstråledyse, kort Dele nr.: 4.321-236.0 Rundstråledyse, lang Dele nr.: 4.321-234.0 Flatstråledyse, kort Dele nr.: 4.321-237.0 Flatstråledyse, lang, del av leveransen Dele nr.: 4.321-235.0 Rundstråledyse, vinklet Dele nr.: 4.321-249.0 Flatstråledyse, vinklet Dele nr.: 4.321-250.0 Scrambler Dele nr.: 4.110-015.0 Dyseforlengelse, 300 mm lang Dele nr.: 5.760-001.0 Håndtak Dele nr.: 4.321-248.0 Arbeidslys Dele nr.: 2.815-421.0 Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i ga- rantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fun- damentele veiligheids- en gezondheidsei- sen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. De ondergetekenden handelen in opdracht en met volmacht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Tilbehør Vernedrakt Stråleinnretning Garanti EU-conformiteitsverklaring Product: Droogijsstraalapparaat Type: 1.574-xxx Van toepassing zijnde EU-richtlijnen 2011/65/EU 2006/42/EG (+2009/127/EG) 2014/30/EU 2009/125/EG + 2009/1781 Toegepaste geharmoniseerde normen EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60204–1 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN IEC 63000: 2018 EN 62233: 2008 Toegepaste landelijke normen GS-STE-13 (in aansluiting) Chairman of the Board of Management Director Regulatory Affairs & Certification 96 NO- 1 Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts- anvisningen för framtida behov, eller för nästa ägare. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH Aggregatet får endast hanteras av perso- ner som läst och förstått denna bruksanvis- ning. Det är mycket viktigt att alla säkerhetsanvisningar beaktas. Förvara denna bruksanvisning på så- dant sätt att den alltid finns tillgänglig för användaren. Fara För en omedelbart överhängande fara som kan leda till svåra skador eller döden. 몇 Varning För en möjlig farlig situation som kan leda till svåra skador eller döden. Varning För en möjlig farlig situation som kan leda till lätta skador eller materiella skador. Fara Risk för skador på grund av omkringflygan- de torrispellets. Rikta inte strålsprutan mot personer. Se till att obehöriga lämnar ar- betsområdet och att ingen uppehåller sig inom detta när arbete pågår (använd ex. avspärrning) Ta inte i munstycket, eller torrisstrålen, un- der drift. Fara Risk för kvävning på grund av koldioxid. Torrispelletsen består av koldioxid i fast form. Under drift stiger koldioxidhalten i luf- ten vid arbetsplatsen. Ha tillräcklig ventila- tion vid arbetsplatsen, använd vid behov personlarm. Tecken på hög koncentration av koldioxid i inandningsluften: – 3...5%: huvudvärk, hög andningsfrek- vens. – 7...10%: huvudvärk, illamående, ev. medvetslöshet. Stäng omedelbart av aggregatet om dessa symtom uppträder och gå ut i friska luften. Förbättra ventilationen innan arbetet åter- upptas, eller använd andningsskydd. Koldioxid är tyngre än luft och samlas i trånga utrymmen, lägre liggande utrymmen eller i tillslutna behållare. Se till att arbetsplatsen är ordentligt ventile- rad. Beakta torristillverkarens säkerhetsdata- blad. Fara Risk för personskador genom elektrostatis- ka urladdningar, risk för skador på elektro- niska komponentgrupper. Under rengöring kan elektrisk uppladdning ske hos det ob- jekt som rengörs. Jorda rengöringsobjektet och bibehåll denna jordning under hela ren- göringsarbetet. Fara Risk för skada på grund av elektrisk stöt. Skilj nätkontakt från eluttag innan styrskå- pet öppnas. Fara Risk för kylskador. Torris har en temperatur på 79 °C. Vidrör aldrig torris, eller kalla ag- gregatdelar, utan skydd. Fara Risk för skador på grund av omkringflygan- de torrispellets eller smutspartiklar. Använd tätslutande skyddsglasögon. Risk för hörselskador. Använd hörsel- skydd. Fara Risk för skador på grund av omkringflygan- de torrispellets eller smutspartiklar. Använd skyddshandskar enligt EN 511 och långarmad skyddsklädsel. Fara Risk för skada på grund av elektrisk stöt. Skilj nätkontakt från eluttag innan styrskå- pet öppnas. Fara Risk för skador vid oavsiktlig start av aggre- gatet. Skilj nätkontakten från eluttaget inn- an arbete utförs på aggregatet. Fara Risk för kylskador på grund av torris eller kalla aggregatdelar. Bär lämplig skydds- klädsel för arbete vid låga temperaturer., eller tag bort torris och låt aggregatet vär- mas upp. Stoppa aldrig torris i munnen. 몇 Varning Risk för olycksfall på grund av strålsprutans rekylkraft. Leta upp säker plats att stå på och håll fast strålsprutan ordentligt innan startspaken på sprutan aktiveras. Fara Risk för skador på grund av omkringflygan- de föremål. Fixera lätta rengöringsobjekt för att förhindra att de följer med torrisstrå- len. Innehållsförteckning Miljöskydd. . . . . . . . . . . . . . SV . . 1 Säkerhetsanvisningar . . . . . SV . . 1 Ändamålsenlig användning. SV . . 2 Funktion . . . . . . . . . . . . . . . SV . . 2 Reglage . . . . . . . . . . . . . . . SV . . 2 Idrifttagning. . . . . . . . . . . . . SV . . 3 Handhavande . . . . . . . . . . . SV . . 4 Ta ur drift. . . . . . . . . . . . . . . SV . . 5 Transport. . . . . . . . . . . . . . . SV . . 5 Förvaring. . . . . . . . . . . . . . . SV . . 6 Skötsel och underhåll . . . . . SV . . 6 Åtgärder vid störningar . . . . SV . . 6 Tekniska data . . . . . . . . . . . SV . . 9 Tillbehör . . . . . . . . . . . . . . . SV . 10 Garanti . . . . . . . . . . . . . . . . SV . 10 EU-försäkran om överensstäm- melse . . . . . . . . . . . . . . . . . SV . 10 Miljöskydd Emballagematerialen kan åter- vinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning. Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. Säkerhetsanvisningar Risknivåer Symboler på apparaten Allmänna säkerhetsanvisningar 97SV- 2

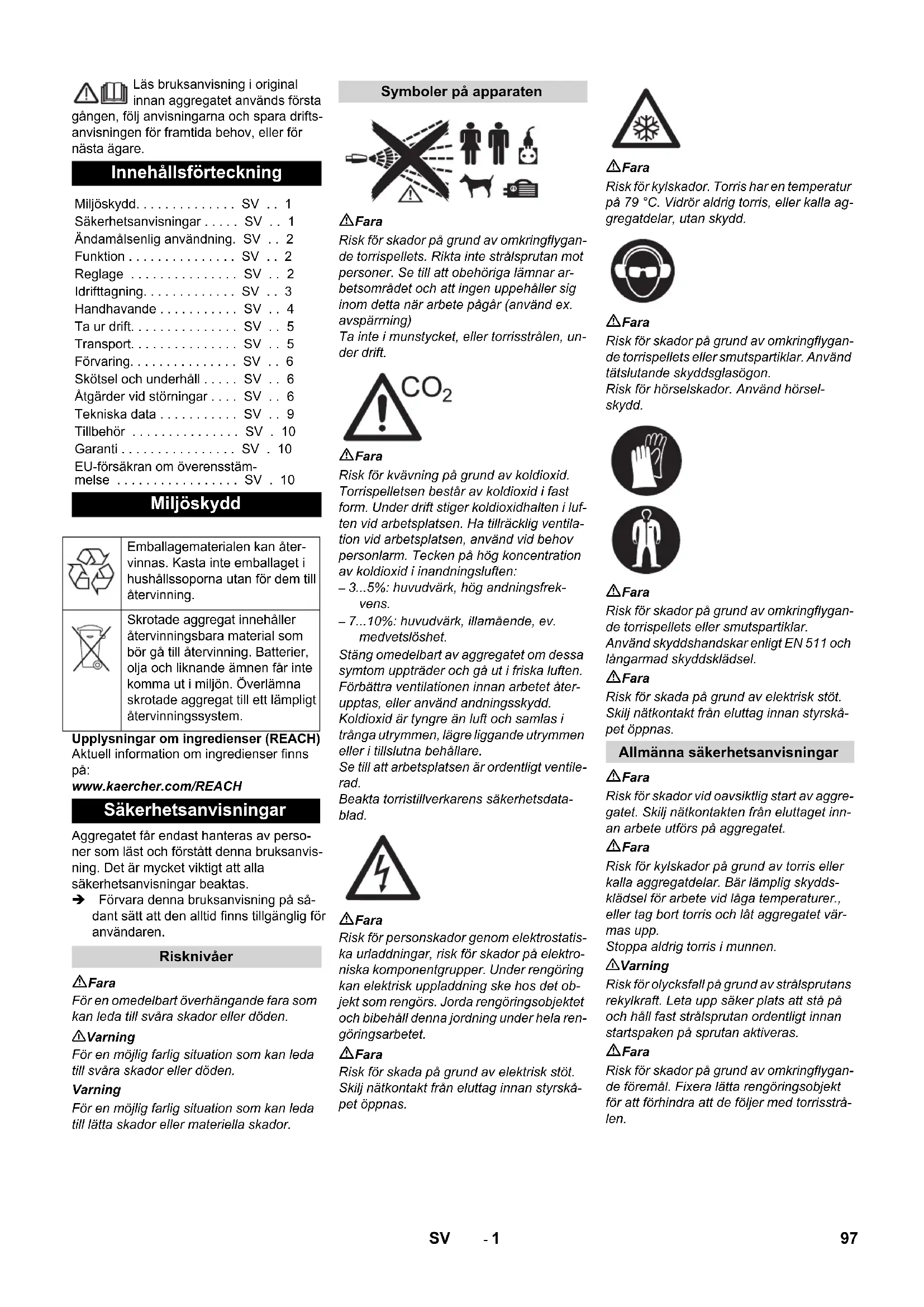

Varning Använd inte apparaten om andra personer befinner sig i dess närhet, detta gäller om de inte bär skyddskläder. Använd inte maskinen om en anslutnings- ledning eller viktiga maskindelar är skada- de, t.ex. säkerhetsanordningar, strålmedelslang eller strålpistol. Klämrisk genom doseringsanordningen. Innan skyddsplåten i torrisbehållaren tas bort måste aggregatets nätkontakt ovillkor- ligen skiljas från eluttaget. För denna anläggning gäller följande före- skrifter och riktlinjer i Förbundsrepubliken Tyskland (kan erhållas på förlaget Carl Heymanns Verlag KG, Luxemburger Straße 449, D-50939 Köln): – BGV D 26 Strålarbeten – Manual för BGV D 26 – BGR 117 Arbete på små ytor – BGR 189 Användning av skyddsklädsel – BGR 195 Användning av skyddshand- skar – BGR 500 Arbeta med strålaggregat – BGR 534 Arbete på små ytor – BGI 836 Gasvarnare Om nödstoppsknappen trycks in stoppas torrisdoseringen och luftströmmen från munstycket avbryts. Släpp strålsprutans startspak. Tryck på nödstoppsknappen. Torrisdoseringen stoppas och luftström- men från munstycket avbryts. Bryt tryckluftsförsörjningen. Aggregatet är avsett för borttagning av smuts med hjälp av torrispellets som på- skyndas av en luftstråle. Aggregatet får inte användas i omgivning där explosionsrisk föreligger. Endast torrispellets får användas som strål- medel. Användning av andra strålmedel kan leda till skador på aggregatet. Tryckluft når strålsprutan via en tryckregle- ringsventil. Ventilen öppnas när startspa- ken på strålsprutan aktiveras, och luftstrålen strömmar ur strålsprutan. Dess- utom doseras torrispellets in i luftstrålen via doseringsanordningen. Hos versionen "B 7/40 Advanced" kan doseringen stäng- as av på strålpistolen. Torrispelletsen stö- ter emot den yta som ska rengöras och avlägsnar smutsen. Genom de 79 °C kalla torrispelletsen uppstår dessutom värmes- pänningar mellan smuts och rengöringsob- jekt; även dessa spänningar bidrager till att smutsen löses upp. För övrigt förvandlas torrisen omgående till koldioxid i gasform när den träffar ytan och har då 700 gånger större volym. Av torrisen borttagen smuts sprängs på detta sätt bort. Under drift sörjer en vibrator på torrisbehål- laren för kontinuerlig påfyllning av torrispel- lets. 1 Skjuthandtag 2 Lock torrisbehållare 3 Hållare för strålspruta 4 Förvaringsfack för tillbehör 5 Användningsområde 6 Koppling styrledning 7 Jordningskabel med klämma (endast IB 7/40 Advanced, tillval för IB 7/40 Classic) 8 Koppling med strålmedelslang 9 Styrhjul med parkeringsbroms 10 Transporthandtag, skyddsbygel 11 Torristömning, för tömning av behållare 1 Kabelfäste 2 Nätkabel med nätkontakt 3 Tryckavlastningsventil, tömning av kon- densat i vattenavskiljaren 4 Tryckluftanslutning 5 Kondensatutsläpp 6 Säkring F1, under sidoskyddet 1 Knapp Statistik, återställa räkneverk 2 Knapp Tömning torrisbehållare 3 Display 4 Knapp Öka stråtryck 5 Knapp Minska stråltryck 6 Knapp Öka torrisdosering 7 Knapp Minska torrisdosering 8 Huvudreglage 9 Nödstoppsknapp 10 Nyckelbrytare 1 Kontrollampa styrspänning grön: Styrspänning ok röd: Styrspänning för låg gul: Tömning torrisbehållare aktiv 2 Kontrollampa Nödstopp röd: Nödstoppsknapp intryckt grön: Nödstoppsknapp inte intryckt 3 Kontrollampa tryckluft grön: Tryck ok orange: Valt stråltryck inte uppnått röd: För lågt tryck (under 0,15 MPa/1,5 bar) 4 Kontrollampa doseringsanordning grön: Drift ok röd: Driftstörning 5 Kontrollampa strålpistol grön: Strålpistol fungerar orange: Strålpistolens startspak aktive- rad under uppstarten. röd: Strålpistolen urtagen eller styrled- ning skadad 6 Indikeringsfält Föreskrifter och riktlinjer Säkerhetsanordningar Nödstoppsknapp Avstängning vid nödfall Ändamålsenlig användning Funktion Reglage Aggregat Användningsområde Display 98 SV- 3 1 Munstycke 2 Strålspruta 3 Startspak 4 Låsknapp 5 Koppling med strålmedelslang 6 Koppling styrledning Endast hos IB 7/40 Advanced: 7 Knapp Torrisdosering på/av Lyser röd när torrisdoseringen är av- stängd 8 Knapp Öka torrisdosering 9 Knapp Öka stråtryck 10 Knapp Minska stråltryck 11 Knapp Minska torrisdosering Fara Risk för skador på grund av omkringflygan- de torrispellets. Kontrollera korrektheten hos alla kompo- nentgrupper, speciellt strålmedelsslangen, när aggregatet förbereds. Ersätt skadade komponentgrupper med nya. Rengör nedsmutsade maskinkomponenter och kontrollera att funktionen är korrekt. Placera aggregatet på vågrätt, jämnt underlag och spärra styrrullarnas par- keringsbroms. Anslut strålmedelsslangen till aggrega- tet och säkra den. Anslut strålsprutan till strålmedelslang- en och säkra den. Förbind styrledning med aggregatet. Förbind styrledning med strålspruta. Observera Munstycke väljs mot bakgrund av arbets- material hos det objekt som ska rengöras samt nedsmutsningsgraden. Alla munstycken skuvas fast på strålspru- tans gängning utan verktyg. På munstycket placerade nyckelytor är avsedda att använ- das när fastsittande munstycken ska los- sas medhjälp av u-nyckel. Fara Risk för skador vid oavsiktlig start av ma- skinen. Stäng av maskinen innan mun- stycket byts ut. 몇 Varning Risk för personskador vid beröring av det kalla munstycket. Värm upp munstycket innan beröring eller bär handskar. Varning Fara på grund av kallsvetsning. Stryk med- följande fett på munstycksgängningen före montering. Vid sidan av det medföljande flatstrålemun- stycket finns andra flat- och rundstrålemun- stycken i olika utföranden att få som tillbehör. 1 Rundstrålemunstycke, kort 2 Rundstrålemunstycke, långt 3 Flatstrålemunstycke, kort 4 Flatstrålemunstycke, långt, medföljer leveransen 5 Rundstrålemunstycke, vinklat, med gummiarmering 6 Flatstrålemunstycke, vinklat, med gum- miarmering Sätt munstycket på gängfästet på strål- pistolen och skruva fast för hand. Scramblern delar torrispelletsen i mindre bitar och den monteras mellan strålspruta och munstycke. Inställningen av de fyra hålplattorna i scramblern avgör graden av finfördelning- en. Välj finfördelningsgrad: 1 Skruvkoppling 2 Magasin 3 Hålskiva Skruva bort skruvkopplingen. Tag ut magasinet med hålskivorna. Följ instruktionen ovan när hålskivorna sätts in i magasinet (tre möjligheter). Måttuppgiften i bilden baserar på storle- ken hos genomströmningsöppningen. Sätt in magasin med hålskivor i Scram- blern. Skruva på skruvkopplingen och drag fast den. Mellan strålspruta och munstycke kan en förlängning placeras. Strålanordning Idrifttagning Munstycken Strålmunstycken Scrambler (tillbehör) Munstycksförlängning (tillbehör) 99SV- 4 Handtaget kan fästas på förlängningen. Arbetsbelysningen monteras mellan strål- pistol och munstycke. Start och avstäng- ning beskrivs i kapitlet “Hantering/ Grundinställningar“. Observera För störningsfri drift måste fuktandelen i tryckluften vara låg (maximalt 5% relativ luftfuktighet, upptiningspunkt under 0°C). Tryckluften måste vara fri från olja, smuts och främmande partiklar. Tryckluften måste vara torr och oljefri, minst en efterkylare och en avskiljare mås- te vara ansluten bakom kompressorn. Stäng tryckavlastningsventilen.

Koppla på ledning med inkommande tryck- luft till aggregatets tryckluftsanslutning. Det maximalt tillåtna försörjningstrycket på 1MPa (10 bar) får inte överskridas. Fara Risk för elektrisk stöt. Det eluttag som används måste vara instal- lerat av elektriker samt motsvara IEC 60364-1. Maskinen får endast anslutas till en ström- försörjning med skyddsjord. Eluttaget som används måste vara lättill- gängligt och befinnas sig på en höjd på mellan 0,6 m och 1,9 m från golvet. Eluttaget som används måste befinna sig inom användarens synfält. Aggregatet måste vara säkrat med jordfels- brytare typ B, 30 mA. Kontrollera att aggregatets nätkabel är felfri före varje användning. Använd inte aggre- gat med skadad kabel. Låt elektriker byta ut skadad kabel. Förlängningskabeln måste säkerställa IPX4-skydd och kabelns utförande måste minst motsvara H 07 RN-F 3G1,5. Anslut nätkontakt till vägguttag. Fara Risk för kylskador. Torris har en temperatur på 79 °C. Vidrör aldrig torris, eller kalla ag- gregatdelar, utan skydd. Använd skydds- handskar och skyddsklädsel. Öppna locket på torrisbehållaren. Kontrollera om det finns främmande partiklar och kondensat i torrisbehålla- ren och tag i så fall bort detta. Fyll på torrispellets i behållaren. Varning Risk för skador på aggregatet. Endast torr- ispellets får användas som strålmedel. Vid användning av andra strålmedel förfaller garantin. Stäng locket på torrisbehållaren. Observera Det är bra att förbruka alla pellets i behålla- ren innan ny torris fylls på; detta för att und- vika störningar på grund av torrispellets som smält. Kör tom torrisbehållaren inför längre arbetspauser, eller töm den med hjälp av funktionen torristömningen. Anvisning Inställningarna väljs mot bakgrund av ar- betsmaterial hos det objekt som ska rengö- ras samt nedsmutsning. Frigör nöd-stopp-knappen genom att vrida den. Ställ huvudreglaget på "I". Vrid nyckelbrytaren medsols. Ställ in stråltrycket med knapparna öka/ minska stråltryck. Anvisning Ju högre inställt stråltryck, desto högre (mera aggresiv) rengöringsverkan. Ställ in torrisdosering med knapparna öka/minska torrisdosering. Vrid nyckelbrytaren motsols och drag ur nyckeln. Den automatiska förslutningen av nyck- elhålet förhindrar nedsmutsning under drift. När nyckeln är urdragen är aggregatet säkrat mot förskjutning av inställningar- na och återställning av statistikvärden. Utför underhållsarbete "dagligen före uppstart" (se avsnitt "Underhåll och skötsel"). Fara Risk för skador på grund av omkringflygan- de torrispellets. Rikta inte strålsprutan mot personer. Se till att obehöriga lämnar ar- betsområdet och att ingen uppehåller sig inom detta när arbete pågår (använd ex. avspärrning) Ta inte i öppningen på munstycket, eller i torrisstrålen, när aggregatet arbetar. Innan anslutningarna mellan strålspruta och strålmedelslang, samt mellan strål- medelslang och aggregat, tas bort måste tryckluftsförsörjningen till aggregatet ovill- korligen brytas, aggregatet görs trycklöst och nätkontakten måste skiljas från elutta- get. Spärra av arbetsområdet för att förhin- dra tillträde för personer när arbete på- går. Fara Risk för kvävning på grund av koldioxid. Torrispelletsen består av koldioxid i fast form. Under drift stiger koldioxidhalten i luf- ten vid arbetsplatsen. Ha tillräcklig ventila- tion vid arbetsplatsen, använd vid behov personlarm. Tecken på hög koncentration av koldioxid i inandningsluften: – 3...5%: huvudvärk, hög andningsfrek- vens. – 7...10%: huvudvärk, illamående, ev. medvetslöshet. Stäng omedelbart av aggregatet om dessa symtom uppträder och gå ut i friska luften. Förbättra ventilationen innan arbetet åter- upptas, eller använd andningsskydd. Beakta torristillverkarens säkerhetsdata- blad. Fara Fara genom hälsovådliga substanser Om hälsovådligt damm kan uppstå under bear- betningen måste motsvarande säkerhets- åtgärder vidtagas innan arbetet påbörjas. Fara Risk för explosion! Bearbeta inte lättmetall och delar innehål- lande järn samtidigt. Bearbetas lättmetall och järnhaltiga delar omväxlande måste arbetsplatsen och alltid uppsugningsanordningen rengöras mellan de olika materialen. Sörj för tillräcklig ventilation vid arbete på små ytor så att koldioxidkoncentra- tionen i rumsluften hålls under riskvär- det. Fixera vid behov rengöringsobjektet. Fara Risk för personskador genom elektrostatis- ka urladdningar, risk för skador på elektro- niska komponentgrupper. Under rengöring kan elektrisk uppladdning ske hos det ob- jekt som rengörs. Jorda rengöringsobjektet och bibehåll denna jordning under hela ren- göringsarbetet. 몇 Varning Risk för skador orsakade av främmande fö- remål som fallit ner i torrisbehållaren. Se till att locket till torrisbehållaren är stängt un- der användning. Anslut jordningskabeln (endast hos IB 7/40 Advanced) på ett elektriskt le- dande sätt till rengöringsobjektet, eller jorda rengöringsobjektet på ett annat sätt. Använd skyddsklädsel, skyddshand- skar, tätslutande skyddsglasögon och hörselskydd. Starta tryckluftsförsörjningen. Frigör nöd-stopp-knappen genom att vrida den. Handtag (tillbehör) Arbetsbelysning (tillbehör) Ansluta tryckluft Ansluta till nätet Handhavande Fylla på torris Inställningar Drift 100 SV- 5 Sök upp säker plats att stå på och var beredd på strålsprutans rekylkraft så att du inte tappar balansen. För att förhindra kraftig rekyl kan man ställa in stråltrycket så att det ökar lång- samt (se “Hantering/Grundinställning- ar“, menypunkt Softstart). Tryck in låsknappen till strålpistolen. Starta torrisstrålen genom att dra i startspaken och utför rengöringsarbe- tet. Observera Hos varianten IB 7/40 Advanced kan dose- ringen av torrispellets startas och stoppas med knappen torrisdosering på/av, som finns på strålsprutan. Vid frånslagen dose- ring lyser knappen röd, på displayen visas "Ice off". Dessutom kan på varianten B 7/ 40 Advanced stråltrycket och mängden torris ställas in på strålsprutan. 몇 Varning Risk för skador på doseringsanordningen på grund av smuts. Låt locket på torrisbe- hållaren vara stängt när strålarbete pågår så att bortspolade smutspartiklar inte kan tränga in. Släpp strålsprutans startspak. Tryck på nödstoppsknappen. Torrisdoseringen stoppas och luftström- men från munstycket avbryts. Bryt tryckluftsförsörjningen. Frigör nöd-stopp-knappen genom att vrida den. Släpp strålsprutans startspak. Vid arbetspauser kan strålsprutan pla- ceras i hållaren på aggregatet. Observera Vid längre stilleståndsperioder kan torri- spelletsen i torrisbehållaren smälta. Avbryt, om möjligt, inte arbetet under mer än 20 mi- nuter. Töm torrisbehållaren vid längre stopp. En vattenavskiljare renar tryckluften som tillförts aggregatet. Kondensat samlas då i vattenavskiljaren som måste tömmas då och då. Ställ ett uppsamlingskärl under konden- satavtappningen. Öppna tryckavlastningsventilen lång- samt och vänta tills kondensatet har för- svunnit ur aggregatet. Observera Kassera kondensatet på ett miljövänligt sätt. Ställ huvudreglaget på "I". Tryck kort på knappen Statistik, driftsti- den visas. t: Driftstid efter senaste återställning. T: Total driftstid. Tryck kort på knappen Statistik, den be- arbetade torrismängden visas. m: Torrismängd efter senaste återställ- ning. M: Total torrismängd. Tryck kort på knappen Statistik, den ge- nomsnittliga torrisförbrukningen visas. q: Genomsnittlig torrisförbrukning efter senaste återställning. Q: Genomsnittlig torrisförbrukning totalt. Vrid nyckelbrytaren medsols. Tryck på knappen Statistik under fyra sekunder. Observera Totalvärden kan inte raderas. Tryck in knapparna Öka stråltryck och Minska stråltryck samtidigt och håll kvar, vrid nyckelbrytaren medsols. Knapparna har följande funktioner i driftslä- get grundinställningar: 1 Öka värde 2 Minska värde 3 Menypunkt uppåt 4 Menypunkt neråt Vrid nyckelbrytaren motsols. Fara Risk för kylskador. Torris har en temperatur på 79 °C. Vidrör aldrig torris, eller kalla ag- gregatdelar, utan skydd. Använd skydds- handskar och skyddsklädsel. Fara Risk för skador på grund av omkringflygan- de torrispellets. Rikta inte strålsprutan mot personer. Se till att obehöriga lämnar ar- betsområdet och att ingen uppehåller sig inom detta när arbete pågår (använd ex. avspärrning) Stäng tryckluftsförsörjningen. Ställ ett uppsamlingskärl under konden- satavtappningen. Öppna tryckavlastningsventilen lång- samt och vänta tills kondensat och tryckluft har försvunnit från aggregatet. Placera uppsamlingskärl under torris- tömningen.

Tryck på knappen Tömning torrisbehålla- re och vänta tills torrisbehållaren är tom. Torristömningen slutar när den inställda perioden har gått (se “Grundinställningar“). Tryck flera gånger på knappen Töm- ning torrisbehållare, om detta behövs. Observera Kassera kondensatet på ett miljövänligt sätt. Stäng av strömbrytaren "0/OFF“. Skilj aggregatet från ledningen för tryckluftsinflöde. Dra ut nätkontakten ur vägguttaget. Rengör och linda upp jordningsvajern. Fara Risk för olyckor på grund av torrisrester i aggregatet. Före transport i täckta fordon måste all torris vara borttagen ur aggrega- tet så att medföljande personer inte utsätts för risker på grund av koldioxid. Varning Risk för person och egendomsskada! Ob- servera vid transport maskinens vikt. Utför samtliga steg i kapitlet "Urdrifttag- ning" före transporten. Lasta ur aggregatet från transportfordo- net. Spärra styrrullarnas bromsar. Fixera aggregatet med spännband på fordonet. Avstängning vid nödfall Ibruktagning efter nödstopp. Avbryta driften Tömma ut kondensat Statistikfunktion Hämta värden Återställa värden Grundinställningar Menypunkt Inställ- nings- område Beskrivning Softstart 0, 1, 2, 3, 4, 5 sek- under Mjukstart, tid innan valt stråltryck är uppnått T_Dump 1, 2, 3, 4, 5 minuter Torristömningsperioden Språk: meter, im- perial Måttenheter meter: kg/h, MPa imperial: lbs, psi Lighting PÅ/AV Slå på/stäng av mun- styckesbelysning (tillval) Demomode PÅ/AV Demonstrationsdrift: Hantering simuleras, tryckluft- och torrisfram- matning är spärrad. Avsluta grundinställningar Ta ur drift Transport Menypunkt Inställ- nings- område Beskrivning 101SV- 6 Varning Risk för person och egendomsskada! Ob- servera maskinens vikt vid lagring. Denna maskin får endast lagras inomhus. Fara Risk för kvävning på grund av uppsamlad koldioxid. Torrispelletsen får endast lagras på väl ventilerade platser. Grundläggande för en driftssäker anlägg- ning är regelbundet underhåll enligt följan- de underhållsschema. Använd uteslutande originalreservdelar från tillverkaren eller delar som rekommen- deras av denne såsom – reserv- och förslitningsdelar, – tillbehör, – drivmedel, – samt rengöringsmedel. Fara! Olycksfallsrisk vid arbeten på aggregatet. Utför samtliga steg i kapitlet "Urdrifttag- ning" innan arbete utförs på aggregatet. Fara Risk för kylskador på grund av torris eller kalla aggregatdelar. Bär lämplig skydds- klädsel för arbete vid låga temperaturer., eller tag bort torris och låt aggregatet vär- mas upp. Stoppa aldrig torris i munnen. 몇 Varning Skaderisk. Rengör ej strålsprutan med lös- ningsmedel, bensin eller oljehaltigt rengö- ringsmedel. För att garantera en tillförlitlig drift av an- läggningen rekommenderar vi att under- hållskontrakt finns. Kontakta Kärcher Kundtjänst. Kontrollera att strålmedelslangen inte har sprickor, brytställen och andra ska- dor. Mjuka ytor är ett tecken på invän- digt slitage hos slangen. Ersätt defekt eller utsliten slang med ny sådan. Kontrollera att inte elkablar och kontak- ter är skadade. Låt kundservice byta ut defekta delar. Kontrollera om anslutningar på strål- medelslangen, på aggregatet och på strålsprutan är skadade eller slitna. Låt kundservice byta ut defekt slang, defek- ta anslutningar på aggregatet eller på strålsprutan. Kontrollera skador och otäthet hos do- seringsanordningen. Kontakta kundser- vice om skador/otäthet fastställs. Kontrollera att hjulmuttrar är ordentligt åtdragna på bakhjulen. Låt kundservice kontrollera aggregatet. Byt ut strålmedelslangen minst vartan- nat år. För genomförande av vissa underhållsar- beten måste sidoskydden på aggregatet tas bort: 1 Sidoskydd 2 Snabbförslutning Öppna snabbförslutning motsols. Tag av sidokåporna. 1 Skruv 2 Underdel 3 Mutter 4 Bricka 5 Filterinsats 6 Överdel Skruva bort fyra skruvar. Lyft bort underdel. Skruva bort mutter. Tag bort bricka. Tag bort filterinsats och ersätt denna med ny insats. Sätt sedan ihop vattenavskiljaren i om- vänd ordningsföljd. Fackman måste, enligt BGV D 26, utföra följande kontroller på aggregatet. Kontroll- resultaten måste finnas nedtecknade i ett kontrollcertifikat. Ansvarig för aggregatet måste spara certifikatet fram till nästa kon- troll. Kontrollera aggregatets tillstånd och funktion. Kontrollera aggregatets tillstånd, funk- tion och placering. Kontrollera aggregatets tillstånd, funk- tion och placering. Fara! Olycksfallsrisk vid arbeten på aggregatet. Utför samtliga steg i kapitlet "Urdrifttag- ning" innan arbete utförs på aggregatet. Fara Risk för kylskador på grund av torris eller kalla aggregatdelar. Bär lämplig skydds- klädsel för arbete vid låga temperaturer., eller tag bort torris och låt aggregatet vär- mas upp. Stoppa aldrig torris i munnen. Förvaring Skötsel och underhåll Underhållsanvisningar Underhållskontrakt Underhållsschema Dagligen före uppstart Var 100:e drifttimme Var 500: timme eller årligen Vartannat år Öppna aggregatet Underhållsarbeten Byt ut filterinsats i vattenavskiljaren Kontroller Efter stilleståndsperiod på mer än ett år När aggregatet flyttats Efter underhållsarbeten eller föränd- ringar som kan påverka driftssäkerhe- ten Åtgärder vid störningar 102 SV- 7 Fel med visning på displayen Visning på dis- playen Kontrollampa (KL) Möjlig orsak Åtgärd Av vem E001 KL styrspänning ly- ser röd Styrspänning för låg Stäng av maskinen, vänta en kort stund, slå på ma- skinen. Eluttag måste kontrolleras. Om felkoden visas igen, ta kontakt med Kärchers- kundtjänst. Operatör E002 KL nödstopp lyser röd Nödstoppsknappen är intryckt. Frigör nöd-stopp-knappen genom att vrida den. Operatör E003 KL tryckluft lyser röd Tryck för lågt i tryckluftförsörj- ningen Öka trycket. Stäng av maskinen, vänta en kort stund, slå på ma- skinen. Operatör E004 KL dosering lyser röd Störning i doseringsenheten Stäng av maskinen, vänta en kort stund, slå på ma- skinen. Om felkoden visas igen, ta kontakt med Kärchers- kundtjänst. Operatör E005 KL strålpistol lyser röd Förbindelsen mellan aggregat och strålpistol störd. Kontrollera att kopplingarna i styrledningen är korrek- ta. Kontrollera om styrkabeln är skadad. Operatör E006 KL strålpistol lyser röd Kortslutning i strålpistol eller styrkabel Byt ut strålpistol eller strålslang med styrkabel. Operatör E007 KL tryckluft lyser röd Störning hos regleringsventilen till tryckluften Kontakta kundservice. Operatör E008 KL strålpistol lyser orange Strålpistolens startspak aktive- rades under uppstarten, eller när nödstoppsknappen släpp- tes. Släpp strålpistolens startspak. Operatör 103SV- 8 Fel utan visning på displayen Störning Möjlig orsak Åtgärd Av vem Inget meddelande på displayen trots tillsla- gen huvudbrytare Nätkontakten ej isatt i vägguttaget. Anslut nätkontakten till ett vägguttag. Operatör Säkringen F1 har löst ut Ta bort sidoskyddet och regla upp säkringen F1 genom att trycka på den. Operatör Ingen tryckluftstråle trots utdragen startspak För lågt tryck i tryckluftsförsörjning Kontrollera tryck. Operatör Stråltryck för lågt inställt Ställ in stråltryck högre. Operatör Spänningsförsörjning avbruten Kontrollera spänningsförsörjning. Kontrollampan "Aggregat på" måste lysa grön. Operatör Nödstoppsknappen är intryckt. Släpp nödstopp-knappen genom att vrida den. Kontrollampan "Aggregat på" måste lysa grön. Operatör Styrledning ej korrekt ansluten Kontrollera anslutning mellan styrledning och strålspruta samt mellan styrledning och aggre- gat. Operatör Styrledning defekt Byt ut strålmedelslang. Operatör Tryckluftstråle för svag Stråltryck för lågt inställt Ställ in högre stråltryck. Operatör Tryckluftsförsörjningen har för lågt tryck eller kompressorns matningsmängd är för liten. Kontrollera tryck och matningsmängd. Operatör Filterinsats i vattenavskiljaren igensatt. Byt ut filterinsats i vattenavskiljaren. Operatör Stopp i strålmedelslang eller strålspruta. Låt strålmedelsslang och strålpistol tina och åt- gärda stoppet. Öka arbetstrycket och / eller mins- ka torrisdoseringen. Operatör Inga torrispellets i tryckluftstrålen Torrisdosering frånslagen (endast IB 7/ 40 Advanced), knappen torrisdosering på/av på strålsprutan lyser röd, på displayen visas "Ice off". Tryck på knappen Torrisdosering på strålpisto- len. Operatör Torrisbehållare tom Fyll torrisbehållare Operatör Torris har smält Töm torrisbehållaren och fyll den med nya torri- spellets. Operatör Vibrator på torrisbehållaren arbetar inte Kontakta kundservice. Operatör Doseringsanordningens drivmotor överbe- lastad Låt doseringsanordningen tina Operatör Tryckluft kommer ut i torrisbehållaren Rengör tryckutjämningskanal i doseringsanord- ningen. Kundservi-

/min 1 raka munstycken 2 vinklade munstycken A Tryck i MPa B Tryck i bar C Bullernivå i dB(A) 1 Rundstrålemunstycke, kort 2 Flatstrålemunstycke, kort 3 Flatstrålemunstycke, vinklat 4 Rundstrålemunstycke, långt 5 Flatstrålemunstycke, långt, medföljer leveransen A Tryck i MPa B Tryck i bar C Ljudtrycksnivå i dB(A) 1 Rundstrålemunstycke, kort 2 Flatstrålemunstycke, kort 3 Flatstrålemunstycke, vinklat 4 Rundstrålemunstycke, långt 5 Flatstrålemunstycke, långt, medföljer leveransen Tekniska data Elanslutning Spänning V 220...240 Strömart 1~ Frekvens Hz 50 Anslutningseffekt kW 0,6 Avledningsström, typ. mA 7,5 FI-jordfelsbrytare delta I i A 0,03 Tryckluft Slang-märkdiameter Tum 1/2 Försörjningstryck (max.) MPa (bar) 1,0 (10) Försörjningstryck (min.) MPa (bar) 0,2 (2) Tryckluftsförbrukning m

/min 0,5...3,5 Tryckluftskvalitet * Prestanda Stråltryck (max.) MPa (bar) 1,0 (10) Diameter på torrispellets (max.) mm 3 Torrisförbrukning kg/t 15...50 Mått Innehåll torrisbehållare kg 15 Bredd mm 510 Djup mm 768 Höjd mm 1096 Vikt IB 7/40 Classic, driftsklar kg 93 Vikt IB 7/40 Advanced, redo för användning kg 95 Vikt IB 7/40 Classic, tom, utan tillbehör kg 70 Vikt IB 7/40 Advanced, tom, utan tillbehör kg 71 Vikt strålutrustning (strålmedelslang, strålpistol, verktygsväska) kg 6,75 Strålsprutans rekylkraft (max.) N 30 Strålpistolens vridmoment (max.), endast för vinkelmunstycke N 8 Maskinvibrationer Strålspruta m/s² 1,2 Strålmedelslang m/s² 1,2
