BRUKSANVISNING TY-EW3D3SE PANASONIC

Skil produktet ad, när batteriet er afladet.

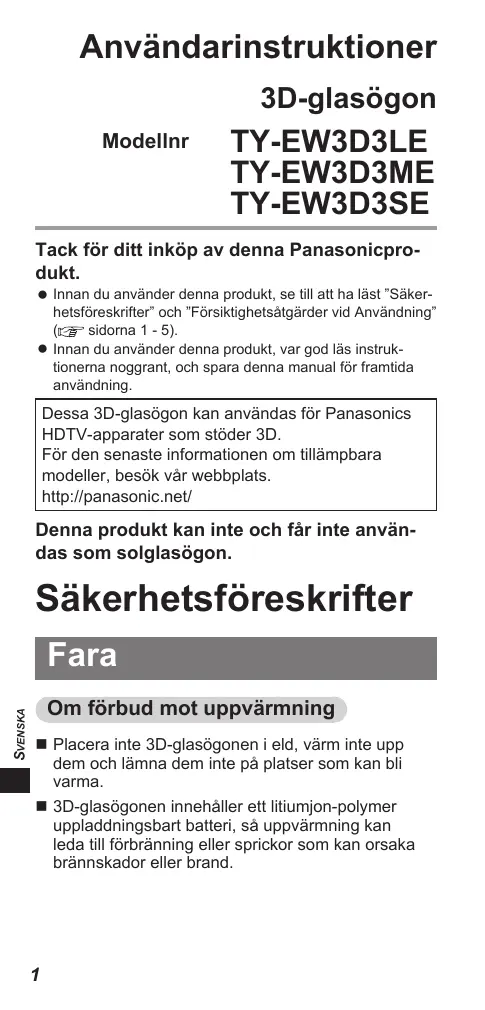

Användarinstruktioner

3D-glasögon

Modellnr

TY-EW3D3LE TY-EW3D3ME TY-EW3D3SE

Tack för ditt inköp av denna Panasonicprodukt.

• Innan du använder denna produkt, se till att ha läst "Säkerhetsföreskrifter" och "Försiktighetsåtgärder vid Användning" (sidorna 1 - 5).
• Innan du använder denna produkt, var god läs instruktionerna noggrant, och spara denna manual för framtida användning.

Dessa 3D-glasögon kan användas för Panasonics HDTV-apparater som stöder 3D.

För den senaste informationen om tillämpbara modeller, besök vår webbplats.

http://panasonic.net/

Denna produkt kan inte och får inte användas som solglasögon.

Säkerhetsföreskrifter

Fara

Om förbud mot uppvärmning

■ Placera inte 3D-glasögonen i eld, värm inte upp dem och lämna dem inte på platser som kan bli varma.
■ 3D-glasögonen innehåller ett litiumjon-polymer uppladdningsbart batteri, så uppvärmning kan leda till förbränning eller sprickor som kan orsaka brännskador eller brand.

Varning

Demontering

■ Försök inte ta isär eller bygga om 3D-glasögonen.
När produkten kasseras ska du hänvisa till "Kassering" (sidan 8) och demontera produkten ordentligt för att avlägsna det laddningsbara batteriet.

Om uppladdning

■ Ladda genom att ansluta den medföljande laddningskabeln till USB-kontakten på en Panasonic-TV som stödjer 3D. Uppladdning med andra enheter kan leda till batteriläckage, uppvärmning eller sprickor.
■ Använd inte den medföljande laddningskabeln för andra ändamål än att ladda 3D-glasögonen.

■ Se till att inte tappa, utöva tryck på, eller trampa på 3D-glasögonen.
■ Var försiktig med bågens hållare då du sätter på 3D-glasögonen.
■ Förvara alltid 3D-glasögonen på en sval, torr plats.
■ Var försiktig så du inte fastnar med ett finger i gångjärnsdelen på 3D-glasögonen.
■ Var extra uppmärksam när barn använder denna produkt.

Om att Titta på 3D-bilder

■ Använd inte 3D-glasögonen om du tidigare varit överkänslig mot ljus, haft hjärtproblem, eller befinner dig i något annat sjuktillständ.
■ Sluta använda 3D-glasögonen omedlebart om du känner dig trött, känner obehag, eller om nät annat känns fel.
■ Ta en lämplig paus efter att du sett på en 3D-film.
■ Ta en paus på mellan 30 - 60 minuter efter du har sett 3D-innehåll på interaktiva enheter som 3D-spel eller datorer.
■ Var försiktig att inte träffa TV-skärmen eller andra personer oavsiktligen. När du använder 3D-glasögon är det möjligt att felbedöma avständet mellan användaren och skärmen.
■ 3D-glasögonen får endast användas när du ser på 3D-innehåll.
■ Luta inte huvudet och/eller 3D-glasögonen när du ser på 3D-bilder. Håll ögonen och 3D-glasögonen i en rak linje på samma nivå som TV:n.
■ Om du lider av synprobelm (kort-/långsynt, astigmatism, synskillnader mellan vänster och höger öga), ska du korrigera din syn innan du använder 3D-glasögon.
■ Sluta använda 3D-glasögonen om du tydligt kan se dubbla bilder då du ser på 3D-innehåll.
■ Använd inte 3D-glasögonen på ett avständ som är mindre än det rekommenderade avständet. Det rekommenderade avständet är 3 gånger bildens höjd.
■ Om övre och undre fältet av skärmen är svart, om du ser på filmt.ex., titta på skärmen på ett avständ som är 3 gånger så långt som höjden på den faktiska bilden.
(Det gör att tittavståndet blir kortare än det rekommenderade avståndet ovan)

Titta på 3D-bilder

■ Som vägledning bör inte 3D-glasögonen användas av barn yngre än 5 - 6 år.
- Alla barn måste övervakas av föräldrar eller förmyndare som kontrollerar deras säkerhet och hälsotillständ under användning av 3D-glasögon.
■ Innan du använder 3D-glasögon ska du kontrollera att det inte finns några bräckliga föremål omkring användaren som kan skadas eller orsaka skada oavsiktligen.
■ Ta av 3D-glasögonen innan du rör dig omkring för att undvika fall eller oavsiktliga skador.
■ Använd endast 3D-glasögonen för det avsedda ändamålet och ingenting annat.
■ Använd inte om 3D-glasögonen är fysiskt skadade.
■ Sluta använda 3D-glasögonen omedelbart om ett fel inträffar.
■ Sluta använda 3D-glasögonen omedelbart om du upplever någon rodnad, smärta, eller hudirritation på näsan eller tinningarna.
■ I sällsynta fall kan materialen som används i 3D-glasögonen orsaka en allergisk reaktion.

Försiktighetsåtgärder vid Användning

■ Tappa eller böj inte heller 3D-glasögonen.
■ Tillsätt inte tryck på eller repa ytan av slutaren av flytande kristall.
■ Smutsa inte ner den infraröda mottagardelen och fäst inte klistermärken etc. på den.
■ Använd inte enheter (som mobiltelefoner eller personliga sändare/mottagare) som avger starka alaktromagnetiska vågor i närheten av 3D-glasögonen eftersom detta kan orsaka fel på 3D-glasögonen.
■ Använd inte 3D-glasögon utanför det angivna temperaturintervallet (sidan 13).
■ Om rummet är belyst med lysrör (50 Hz) och ljuset verkar flimmra när du använder 3D-glasögon, ska du stänga av lysröret.
■ 3D-innehåll visas inte riktigt om 3D-glasögonen är på uppochned eller bakvända.
■ Ha inte på dig 3D-glasögonen då du tittar på något annan än 3D-bilder. Andra typer av skärmar (som datorskärmar, digitala klockor, eller miniräknare etc.) kan vara svåra att se då du har på dig 3D-glasögonen.

Tillbehör

Skjut brytaren till ON/OFF-positionen för att slå på/av glasögonen.

3D/2D

Skjut brytaren till 3D/2D-positionen för att ändra läge mellan 3D och 2D.

• 2D: Visa 3D-bild i 2D.

- Indikatorlampa

Tänds eller blinkar vid användning eller laddning för att visa det uppladdningsbara batteriets status.

- Infraröd mottagare

Tar emot infraröda signaler från TV:n.

- Smutsa inte ner den infraröda mottagardelen och fäst inte klistermärken etc. på den.

- Laddningsport

- Ladda genom att ansluta medföljande laddningskabel.

■ Indikatorlampa status

Indikatorlampa	Status
Lyser i 2 sekunder vid påslagning	Tillräcklig batterinivå
Blinkar 5 gånger vid påslagning	Låg batterinivå
Blinkar en gång varannan sekund vid användning	3D-läget är valt.
Blinkar två gånger var 4:e sekund vid användning.	2D-läget är valt.

Ladda

■ Ladda 3D-glasögonen

Anslut 3D-glasögonen med den medföljande laddningskabeln till TV:n, slå sedan på TV-apparaten.

- Laddningen är slutförd när indikatorlampan stängs av. Ungefär 30 minuters laddning krävs.

NOTERA

• Ladda 3D-glasögonen före användning första gången eller efter långa perioder då de inte använts.
• Se till att slå på strömmen till TV:n vid laddning. Batteriet laddas inte om strömmen till TV:n är avstängd.

Förvaring och Rengö- ring

● Rengör med en mjuk, torr trasa.
- Om du torkar av 3D-glasögonen med en mjuk trasa som är täckt av damm eller smuts kan glasögonen skrapas. Skaka av allt damm från trasan före användning.
- Använd inte bensen, thinner, eller vax på 3D-glasögonen, eftersom det i så fall kan leda till att färgen flagnar av.
- Doppa inte 3D-glasögonen i vätska såsom vatten då du rengör.
- Undvik hög fuktighet och plats med hög temperatur då du förvarar 3D-glasögonen.
- Om 3D-glasögonen inte används under en längre tid, ska de laddas fullständigt var 6:e månad för att upprätthålla batteriets prestanda.
- Var mycket försiktig när de flytande kristallslutarna (lins) rengörs, då de är ömtåliga och lätt går sönder.

Kassering

Ett litiumjon-polymer uppladdningsbart batteri är inbyggt i 3D-glasögonen. Kassera enligt de lokala bestämmelserna.

Innan produkten kasseras ska den demonteras ordentligt enligt proceduren på nästa sida, och det interna laddningsbara batteriet ska avlägsnas.

Produkten ska endast demonteras före kassering.

Fara

Eftersom det laddningsbara batteriet är särskilt utformat för denna produkt, får det inte användas i någon annan enhet.

Ladda inte batteriet om det har avlägsnats från produkten.

• Kasta inte batteriet i en eld och utsätt det inte för hetta.
• Gör inte hål i batteriet med en spik, utsätt det inte för chock, ta inte isär det och modifiera det inte.
• Låt inte sladdarna vidröra någon annan metall eller varandra.
• Batteriet får inte bäras eller förvaras med ett halsband, en hårnål eller liknande föremål.
• Batteriet får inte laddas, användas eller lämnas på en varm plats, t.ex .nära en eld eller i solsken.

Detta kan leda till att batteriet genererar hetta, antänds eller spricker.

Varning

Placera inte det avlägsnade batteriet, skruvar eller andra föremål inom räckhåll för barn.

Om sådana föremål sväljs oavsiktligt kan det påverka kroppen negativt.

- Om du tror att någon har svalt ett sådant föremål har svalts ska du omedelbart kontakta en läkare.

Om vätska läcker från batteriet ska du vidta följande åtgärder och undvika att röra vätskan med dina bara händer.

Om vätska kommer in i ögat kan det leda till synförlust.

- Spola omedelbart ögat med vatten, utan att gnugga, och kontakta sedan en läkare.

Om vätska hamnar på din kropp eller dina kläder kan det orsaka hudinflammation eller skador.

- Spola ordentligt med rent vatten och kontakta sedan en läkare.

■ Avlägsna batteriet

Demontera denna produkt efter att batteriet har laddats ur.

Följande bilder är avsedda att förklara hur du kasserar produkten, inte för reparation. Produkten kan inte repareras när den har demonte- rats.

1. Avlägsna 3D-glasögonens skruvar med en stjärnmejsel (⊕).

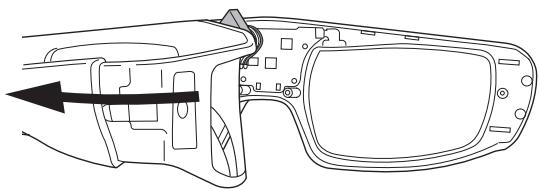

1. Böj ramen inåt och dra loss den från sidoskyddet.

- Om det är svårt att avlägsna en skruv, ska du föra in en platt skruvmejsel (⊖) och bända loss den.

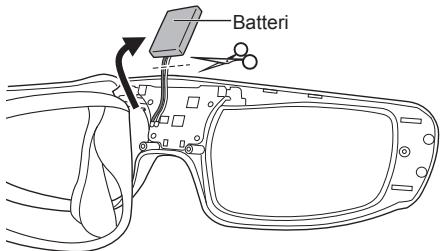

1. Dra ut batteriet helt från 3D-glasögonen genom att klippa av kablarna, en åt gången, med en sax.

- Isolera sladdarna på det avlägsnade batteriet med vinyltejp.

Batteri

NOTERA

• Var försiktig att inte skada dig själv när du utför detta arbete.
• Batteriet får inte skadas eller tas isär.

Felsökning/Frågor & Svar

Kontrollera först följande. Kontakta inköpsstället om det inte löser problemet.

Bilderna är inte i 3D.

• Är glasögonens 3D-läge inställt på 3D?
  Skjut brytaren till 3D/2D-positionen för att ändra läge mellan 3D och 2D.
• Är bildinställningarna inställda till 3D-bilder?
  Se TV:ns användarinstruktioner.
  ▶ Blockerar något klistermärke eller liknande föremål den infraröda mottagningsdelen på 3D-glasögonen?
  Om glasögonen slutar ta emot infraröda signaler från TV:n, stängs strömmen automatiskt av efter 5 minuter.
• Individuella skillnader kan förekomma och 3D-bilderna kan då vara svåra att se, eller kan inte ses, speciellt för användare som har olika nivå på synförmågan mellan vänster och höger öga.
  Följ de nödvändiga stegen (ha på dig glasögon etc.) för att korrigera din syn före användning.

Strömmen till 3D-glasögonen stängs av av sig själv.

▶ Finns det några föremål mellan glasögonen och TV:n?
▶ Blockerar något klistermärke eller liknande föremål den infraröda mottagningsdelen på 3D-glasögonen?
Om glasögonen slutar ta emot infraröda signaler från TV:n, stängs strömmen automatiskt av efter 5 minuter.

Indikatorlampan lyser inte när strömknappen ställs på "ON".

- Är 3D-glasögonen tillräckligt uppladdade?

Om indikatorlampan inte lyser är batteriet helt urladdat. Ladda upp batteriet.

Batteriet laddas inte, eller driftstiden är kort när det är laddat.

- Är laddningskabeln ansluten korrekt?

Kontrollera att laddningskabeln är ordentligt ansluten.

- Är strömmen till TV:n avstängd?

Slå på strömmen till TV:n för att starta laddningen.

▶ Batteriets livslängd är slut.

Om driftstiden är mycket kort även när batteriet är laddat har batteriet nätt slutet av sin livslängd. Kontakta inköpsstället.

Specifikationer

Användningstemperaturområde

0^-40^(32^-104^)

Strömförsörjning för laddning

DC 5 V (tillhandahålls via USB-kontakten på en Panasonic-TV)

Batteri

Lithiumjon-polymer uppladdningsbart batteri

DC 3,7 V, 40 mAh

Laddningstid*¹: Ungefär 30 minuters

Snabbladdning (2 minuters laddning möjliggör ca. 3 timmars användning)

Viewing range ^2

Sändare för 3D-glasögon

Inom 3,2 m från frontytan

(Inom ± 35° horisontellt, ± 20° vertikalt)

Material

Huvuddel: Harts

Linsdel: Flytande kristallglas

Mått (näskuddsdelen inte inkluderad)

Modeller	TY-EW3D3LE	TY-EW3D3ME	TY-EW3D3SE
Bredd	170,6 mm	167,7 mm	160,5 mm
Höjd	42,2 mm	42,2 mm	42,2 mm
Sammanlagd längd	170,7 mm	170,7 mm	167,6 mm
Vikt	Cirka 27 g	Cirka 26 g	Cirka 26 g

- Batteriet försämras efter långvarig användning och driftstiden minskar. Ovanstående siffror gäller vid leverans från fabriken och är ingen garanti för prestandan.

\*² Tittområde

- 3D-glasögonens sändares placering varierar beroende på modellen på TV:n.

- Tittområdet med 3D-glasögonen kan skilja sig för olika individer.

- 3D-glasögonen kanske inte fungerar ordentligt utanför användningsavständet.

Information om kassering för användare av elektrisk & elektronisk utrustning (privata konsumenter)

Om denna symbol finns på produkterna och/eller medföljande dokumentation, betyder det att förbrukade elektriska och elektroniska produkter inte ska blandas med vanliga hushållssopor.

Denna produkt ska inte slängas med hushållssopor utan inlämas till det utsedda nationella

återvinningsystemet för elektroniskt avfall när den är uttjänt.

För företagsanvändare inom den Europeiska gemenskapen

Om ni vill kassera elektrisk eller elektronisk utrustning, vänligen kontakta er återförsäljare eller leverantör för mer information.

Information om kassering i övriga länder utanför den Europeiska gemenskapen

Denna symbol gäller bara inom den Europeiska gemenskapen.

Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Enligt direktivet 2004/108/EC, artikel 9(2)

Du kan erhålla mer information om Pan European Guarantee och fullständiga Garantivillkor via:

- Din återförsäljare av produkten.

- Vår hemsida www.panasonic.se

- Vår Produktsupport på tel. [phone] eller via E-post support. [e-mail]
