РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TY-EW3D3SE PANASONIC

Зарядтау порты (DC IN)

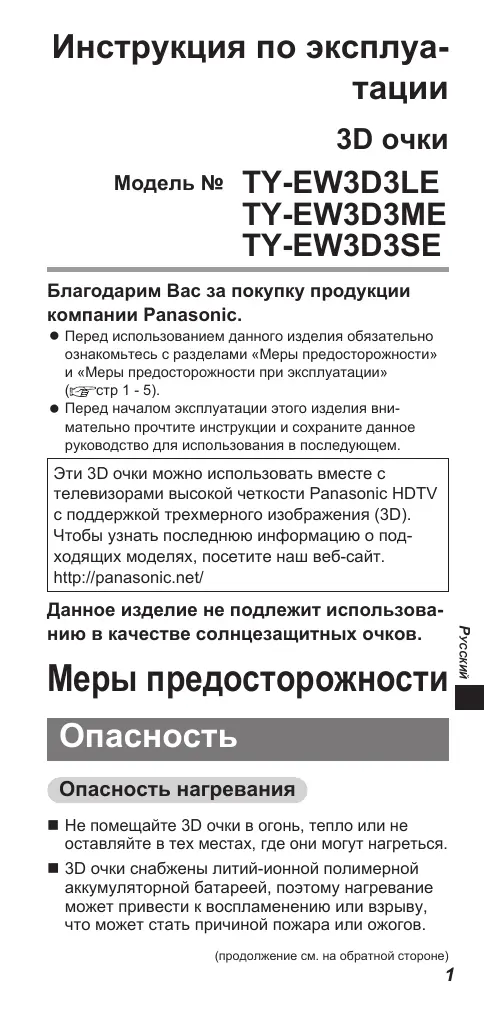

Инструкция по эксплуатации 3D очки Модель №

TY-EW3D3LE TY-EW3D3ME TY-EW3D3SE

Благодарим Вас за покупку продукции компании Panasonic.

Перед использованием данного изделия обязательно ознакомьтесь с разделами «Меры предосторожности» и «Меры предосторожности при эксплуатации» ( стр 1 - 5). Перед началом эксплуатации этого изделия внимательно прочтите инструкции и сохраните данное руководство для использования в последующем.

Эти 3D очки можно использовать вместе с телевизорами высокой четкости Panasonic HDTV с поддержкой трехмерного изображения (3D). Чтобы узнать последнюю информацию о подходящих моделях, посетите наш веб-сайт. http://panasonic.net/

Меры предосторожности

Данное изделие не подлежит использованию в качестве солнцезащитных очков.

Опасность Опасность нагревания Не помещайте 3D очки в огонь, тепло или не „„ оставляйте в тех местах, где они могут нагреться. 3D очки снабжены литий-ионной полимерной „„ аккумуляторной батареей, поэтому нагревание может привести к воспламенению или взрыву, что может стать причиной пожара или ожогов. (продолжение см. на обратной стороне)

Предупреждение Разборка Не разбирайте и не изменяйте конструкцию „„ 3D очков. Перед тем как утилизировать данное изделие, „„ обратитесь к разделу «Утилизация» ( стр. 8) и разберите его надлежащим образом для того, чтобы извлечь аккумуляторную батарею.

О зарядке Зарядка производится путем подключения вхо„„ дящего в комплект кабеля для зарядки к гнезду USB телевизора Panasonic, поддерживающего функцию 3D. Зарядка другими устройствами может привести к окислению батареи, нагреву или взрыву. Не используйте включенный в комплект кабель в „„ других целях, кроме как для зарядки 3D очков.

Меры предосторожности

Сведения о 3D очках Не бросайте, не давите и не наступайте на „„ 3D очки. При надевании аккуратно держите 3D очки за „„ дужки. Всегда держите 3D очки в сухом и прохладном „„ месте. Следите за тем, чтобы пальцы не попадали в „„ петли 3D очков. Внимательно следите за детьми, когда они „„ пользуются этим изделием.

Сведения о предотвращении случайного проглатывания

(продолжение см. на обратной стороне)

Не используйте 3D очки, если у вас наблюда„„ ются повышенная чувствительность к свету, проблемы с сердцем или любые другие заболевания. Внимательно следите за детьми, когда они „„ пользуются этим изделием. После просмотра 3D-фильма сделайте необхо„„ димый перерыв. Делайте перерыв на 30 - 60 минут после про„„ смотра 3D-изображения с использованием интерактивных устройств, таких как 3D-игровые приставки или компьютеры. Будьте осторожны, чтобы не задеть руками „„ экран телевизора или находящихся рядом людей. Во время использовании 3D очков расстояние между пользователем и экраном может оцениваться неправильно. 3D очки следует надевать только для просмотра „„ 3D-изображений. Не наклоняйте голову и/или 3D очки при про„„ смотре 3D-изображения. Глаза и 3D очки при просмотре должны находиться на уровне экрана телевизора. Если у вас есть проблемы со зрением (близору„„ кость/дальнозоркость, астигматизм, различная острота зрения левого и правого глаза), откорректируйте свое зрительное восприятие при помощи 3D очков. Прекратите пользоваться 3D очками, если вы „„ отчетливо видите двойное изображение при просмотре 3D-контента. Не используйте 3D очки на расстоянии, меньше „„ рекомендованного. Рекомендованное для просмотра расстояние должно в три раза превышать высоту изображения. При наличии вверху и внизу экрана черных „„ полос, например, таких как в фильмах, осуществлять просмотр необходимо с расстояния, которое в 3 раза превышает высоту приведенного изображения. (Расстояние будет меньше рекомендованного выше.)

Просмотр 3D-изображений

Не рекомендуется использование данного „„ изделия детьми младше 5 - 6 лет. Родители или опекуны, ответственные за „„ безопасность и здоровье своих детей, должны полностью контролировать использование ими 3D очков. Перед тем, как надеть 3D очки, во избежание „„ нанесения случайного вреда или телесных повреждений убедитесь в отсутствии поблизости бьющихся предметов. Во избежание падения или получения травмы „„ перед тем, как начать передвижение, снимите 3D очки. Пользуйтесь 3D очками только строго по назна„„ чению. Не используйте 3D очки, если они имеют меха„„ нические повреждения. Немедленно прекратите использование 3D оч„„ ков в случае обнаружения неисправности или дефекта. Немедленно прекратите использование 3D оч„„ ков, если у вас появились покраснения, боль или раздражение кожи вокруг носа или на висках. В редких случаях материалы, из которых изго„„ товлены 3D очки, могут вызывать аллергическую реакцию.

Меры предосторожности при эксплуатации

Не бросайте и не сгибайте 3D очки. „„ Не сдавливайте и не царапайте поверхность „„ оптического затвора на жидких кристаллах. Не пачкайте область инфракрасного приемника „„ и не наклеивайте на нее наклейки и т.д. Не используйте устройства (такие как мобильные „„ телефоны или индивидуальные приемопередатчики), излучающие сильные электромагнитные волны, вблизи 3D очков. Не используйте 3D очки за пределами указанно„„ го температурного диапазона ( стр 12). Если в помещении используется освещение „„ люминесцентными лампами (50 Гц), и при использовании 3D очков ощущается дрожание света, выключите люминесцентное освещение. 3D-изображения будут отображаться непра„„ вильно, если 3D очки перевернуты или надеты обратной стороной. Используйте 3D очки только для просмотра „„ 3D-изображений. Другие виды дисплеев (такие как экраны компьютеров, цифровых часов или калькуляторов и т.д.) могут быть трудноразличимы при ношении 3D очков.

Кабель для зарядки··············································· <1> (K2KYYYY00164) < > указывает количество.

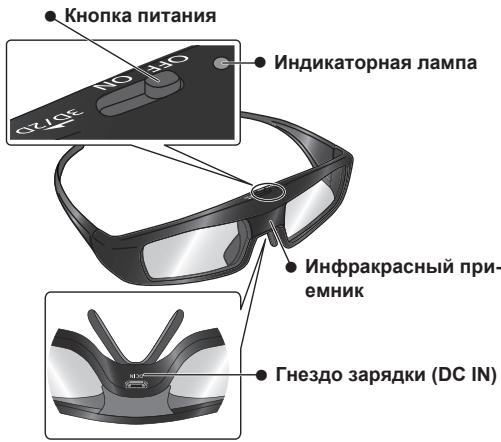

Расположение органов управления Кнопка питания Индикаторная лампа

Инфракрасный приемник

Гнездо зарядки (DC IN)

Кнопка питания ON/OFF

Установите переключатель в положение ON/OFF, чтобы включить или отключить питание соответственно.

Установите переключатель в положение 3D/2D для переключения режимов 3D и 2D. • Режим 2D: просмотр трехмерных изображений (3D) в режиме 2D.

Индикаторная лампа Во время использования очков или зарядки батареи горит или мигает индикаторная лампа, отражая состояния батареи. Инфракрасный приемник Принимает инфракрасные сигналы от телевизора. •

Не пачкайте область инфракрасного приемника и не наклеивайте на нее наклейки и т.д.

Гнездо зарядки Подключите кабель для зарядки. •

Зарядку устройства следует выполнять с помощью кабеля, который поставляется в комплекте.

Состояние индикатора „„ Индикаторная лампа

Горит в течение 2 секунд при включении

Достаточный уровень заряда

Мигает 5 раз при включении

Низкий уровень заряда

Мигает с периодичностью раз в 2 секунды во время использования

Мигает дважды с периодичностью в 4 секунды во время использования.

Зарядка Зарядка 3D очков „„

Подключите 3D очки с помощью кабеля для зарядки и включите питание телевизора. •

Когда индикаторная лампа гаснет, зарядка завершена. Приблизительное время зарядки - 30 минут.

ПРИМЕЧАНИЕ • Зарядите 3D очки перед использованием в первый раз после покупки или после длительного перерыва в эксплуатации • Не забудьте включить питание телевизора во время зарядки. Батарея не будет заряжаться, если питание телевизора отключено.

Протирайте очки сухой, мягкой тканью. При протирании 3D очков пыльной или грязной тканью на очках могут появиться царапины. Стряхните пыль с ткани перед использованием. Не используйте бензол или воск при чистке 3D очков во избежание облупления краски. Не погружайте 3D очки при чистке в жидкости, например в воду. Не храните 3D очки в местах с повышенной влажностью или температурой. При неиспользовании в течение длительного периода времени 3D-очки следует полностью заряжать каждые 6 месяцев для поддержания рабочих характеристик аккумулятора. Будьте предельно осторожны при чистке затворов на жидких кристаллах (линз), так как они хрупкие и легко ломаются.

Литий-ионная полимерная аккумуляторная батарея встроена в 3D очки. Пожалуйста, утилизируйте использованные батареи согласно местным правилам. Перед тем как утилизировать данное изделие, надлежащим образом разберите его, следуя процедуре, приведенной на следующей странице, и извлеките встроенную аккумуляторную батарею.

Не разбирайте данное изделие в иных целях, кроме как с целью утилизации.

Поскольку данная аккумуляторная батарея предназначена специально для данного изделия, не используйте ее с другими устройствами.

Не заряжайте снятую батарею. Не бросайте батарею в огонь и не подвергайте ее воздействию высоких температур. Не прокалывайте батарею гвоздем, не подвергайте ее ударам, не разбирайте и не модифицируйте батарею. Следите за тем, чтобы провода не касались металлических предметов или друг друга. Не переносите и не храните батарею возле шпилек, ожерелий и подобных вещей. Не заряжайте, не используйте и не оставляйте батарею в местах высокой температуры, например, возле огня или под прямыми солнечными лучами. Несоблюдение данных рекомендаций может привести к нагреванию, воспламенению и разрыву батареи.

Предупреждение Храните снятую батарею, винты и другие принадлежности вне досягаемости детей.

Случайное проглатывание такого предмета может оказать негативное воздействие на организм человека. Если у Вас возникли подозрения о возможном проглатывании такого предмета, немедленно обратитесь к врачу.

В случае утечки из батареи внутренней жидкости, примите необходимые меры и не трогайте вытекшую жидкость голыми руками.

Попадание данной жидкости в глаза может привести к потере зрения. Немедленно промойте глаза водой (при этом не трите их) и обратитесь к врачу. Попадание жидкости на тело или одежду может привести к воспалению кожи или к образованию раны. Смойте большим количеством чистой воды и обратитесь к врачу.

Как извлечь батарею „„

Когда батарея израсходует свой ресурс, разберите данное изделие.

Данные рисунки приведены для того, чтобы объяснить, как утилизировать изделие, а не описывают процедуру ремонта. После того как изделие было разобрано, оно не подлежит ремонту. )

1. Выкрутите винты с помощью крестообразной ( отвертки.

(продолжение см. на обратной стороне)

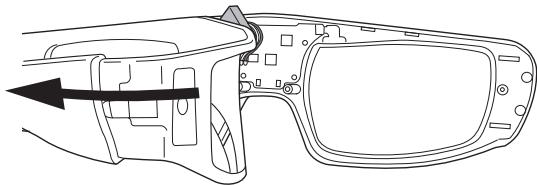

2. Согните оправу вовнутрь и снимите боковую крышку. Если при снятии боковой крышки возникнут трудности, вставьте отвертку с плоским концом ( ) и, приложив силу, снимите крышку.

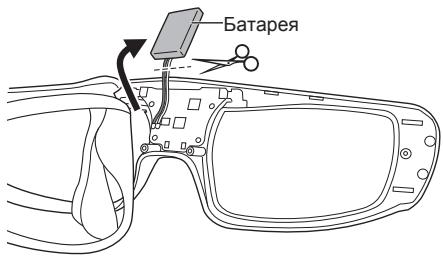

3. Извлеките батарею из 3D очков и поочередно отрежьте ножницами провода. Заизолируйте провода снятой батареи с помощью виниловой ленты. Батарея

ПРИМЕЧАНИЕ • Будьте особенно осторожны, выполняя данную процедуру, чтобы не получить травму. • Не повреждайте и не разбирайте батарею.

Поиск и устранение неисправностей/Вопросы и ответы

Сначала попробуйте устранить неисправность способом, описанным в следующей таблице. Если с помощью предложенных решений устранить неполадку не удалось, обратитесь за помощью к продавцу изделия.

Отсутствует 3D-изображение. ►► Выбран ли для 3D очков режим 3D?

Установите переключатель в положение 3D/2D для переключения режимов 3D и 2D.

►► Настройки изображения установлены на 3D? Обратитесь к инструкции по эксплуатации телевизора.

►► Наклейки или аналогичные предметы закрывают область приема инфракрасного сигнала на 3D очках? После прекращения приема инфракрасного сигнала от телевизора очки выключаются автоматически через 5 минут.

►► Из-за индивидуальных особенностей 3D-изображения могут быть плохо видны или не видны вообще, особенно у пользователей с разным уровнем зрения между левым и правым глазом.

Перед использованием примите необходимые меры (оденьте очки и т.д.) для коррекции зрения.

Питание 3D очков выключается само по себе. ►► Между телевизором и очками есть какие-либо предметы? ►► Наклейки или аналогичные предметы закрывают область приема инфракрасного сигнала на 3D очках? После прекращения приема инфракрасного сигнала от телевизора очки выключаются автоматически через 5 минут.

Индикаторная лампа не горит, когда переключатель питания установлен в положение «ON». ►► Достаточно ли заряжены 3D очки?

Если индикатор не горит, это означает, что батарея полностью разряжена. Зарядите батарею. (продолжение см. на обратной стороне)

Батарея не заряжается, или сокращается время работы устройства, когда батарея заряжена. ►► Правильно ли подключен кабель для зарядки? Убедитесь, что кабель для зарядки подключен правильно.

►► Выключен ли телевизор?

Включите телевизор и зарядите батарею.

►► Срок использования батареи истек.

Если время работы устройства сокращается, даже если батарея заряжена, значит, истек срок ее использования. Проконсультируйтесь с продавцом.

Технические характеристики Температурный диапазон эксплуатации 0 °C - 40 °C (32°F - 104°F)

Питание зарядки 5 В пост. тока (питание через гнездо USB телевизора Panasonic)

Батарея Литий-ионная полимерная аккумуляторная батарея 3,7 В, 40 мА/ч Время работы*1: Πриблиз. 25 часов Время зарядки*1: Πриблиз. 30 минут Быстрая зарядка (при зарядке в течение 2 минут время работы составляет приблизительно 3 часа)

Дальность видимости*2 Передатчик для 3D очков Порядка 3,2 м от передней поверхности (В пределах ± 35° по горизонтали, ± 20° по вертикали)

Материалы Оправа: Полимер Линзы: жидкокристаллическое стекло

Размеры (без носовой фиксирующей накладки) Модели

* Время работы/время зарядки

• Характеристики батареи в процессе многократного использования ухудшаются, также постепенно сокращается время работы устройства от заряженной батареи. Приведенные выше цифры действительны на момент отправки изделия с предприятия, но сохранение данных значений на протяжении всего периода эксплуатации не гарантируются.

* Дальность видимости

• Местоположение передатчика 3D очков зависит от модели телевизора. • Дальность видимости в 3D очках у различных людей может отличаться. • Изображения, передаваемые через 3D очки и находящиеся за пределами дальности видимости, могут отображаться некорректно.

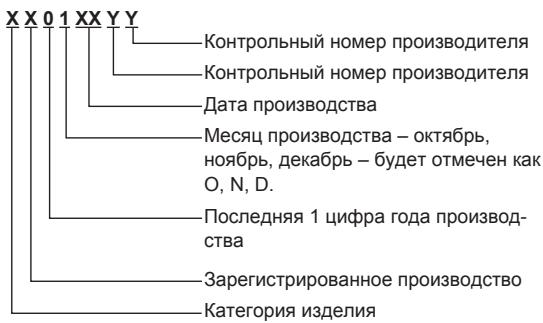

Информация об изделии Срок службы

Продукция не подлежит обязательному подтверждению соответствия (только для России). Сделано в Китае Пpоизводитель: Panasonic Corporation Панасоник Корпорэйшн Адрес производителя: Осака, Япония Пример: X X 0 1 XX Y Y

Контрольный номер производителя Контрольный номер производителя Дата производства Месяц производства – октябрь, ноябрь, декабрь – будет отмечен как O, N, D.

Последняя 1 цифра года производства

Зарегистрированное производство Категория изделия

Информация по обращению с отходами для стран, не входящих в Европейский Союз Действие этого символа распространяется только на Европейский Союз.Если Вы собираетесь выбросить данный продукт, узнайте в местных органах властиили у дилера, как следует поступать с отходами такого типа.

Информационный центр Panasonic Для звонков из Москвы: +7 (495) 725-05-65 Бесплатный звонок по России: 8-800-200-21-00

ГАРАНТИЙНЫЙ ТАЛОН GNRL №

Подпись продавца (пiдпис продавця, сатушиның қолы, подпiс прадаўца, semnătura vînzătorului, satıcının imzası, վաճառողի ստորագրությունը, გამყიდველის ხელმოწერა, sotuvchining imzosi, satyjynyn goly, имзои фурушанда, сатуучунун колу) Печать продавца (печатка продавця, сатушиның мекеменің мөрі, пячатка арганiзацыи, якая прадае, L. Ş., satan tәşkilatın mohür, վաճառողի կնիքը, გამყიდველის ხეჭედი, sotuvchi korxonaning muxri, satýaň guramanyň möhri, мухри созмани фурушанда, сатуучу уюмдун дареги жана мөөрү)

Дата поступления аппарата в ремонт

Дата выдачи аппарата

Описание ремонта Список замененных Название и печать деталей сервисного центра

Таблица ремонтов ФИО мастера, выполнившего ремонт

Данная таблица заполняется представителем сервисного центра, проводящего гарантийный ремонт изделия. После проведения гарантийного ремонта данный талон должен быть возвращен Владельцу

Номер гарантийного ремонта

Условия гарантии для России Компания Panasonic Corporation предоставляет на весь спектр продукции, поставляемой в Россию, гарантию производителя сроком 1 (один) год. Настоящая гарантия выдается изготовителем в дополнение к конституционным и иным правам потребителей и ни в коем случае не ограничивает их. Гарантия действует в случае, если товар будет неисправным в связи с материалами или сборкой при соблюдении следующих условий: 1. Товар должен быть приобретен только на территории России и использован в строгом соответствии с инструкциями, техническими стандартами и/или требованиями безопасности. Список официальных моделей, предназначенных для использования на территории России, размещен на Интернет-странице hhtp://service.panasonic.ru 2. Настоящая гарантия не действительна в случаях, когда повреждение или неисправность вызваны пожаром, молнией или другими природными явлениями; попаданием жидкостей внутрь изделия; механическим повреждением; неправильным использованием, в том числе и подключением к источникам питания, отличным от упомянутых в инструкции по эксплуатации; износом; халатным отношением, включая попадание в изделие посторонних предметов и насекомых; ремонтом или наладкой, если они произведены лицом, которое не имеет сертификата на оказание таких услуг, а также инсталляцией, адаптацией, модификацией или эксплуатацией с нарушением технических условий и/или требований безопасности. 3. В том случае, если в течение гарантийного срока часть или части товара были заменены частью или частями, которые не были поставлены или санкционированы изготовителем, а также были неудовлетворительного качества и не подходили для товара, то потребитель теряет все и любые права настоящей гарантии, включая право на возмещение. 4. Действие настоящей гарантии не распространяется на программное обеспечение, детали отделки и корпуса, лампы, батареи и аккумуляторы, иглы звукоснимателя, антенны и соединительные кабели, защитные экраны, накопители мусора, сетки и ножи, фильтры, щетки, картриджи и прочие детали, обладающие ограниченным сроком использования.

Установка и подключение техники Panasonic Для установки приобретенного оборудования Вы можете воспользоваться платными услугами специалистов Сервисных центров, которые проведут все необходимые работы для нормального использования техники. Обязанности по настоящей гарантии исполняются на территории России сервисными центрами, список которых можно получить в Информационном Центре Panasonic по телефону 8-800-200-21-00 / звонок бесплатный или на Интернетстранице http://service.panasonic.ru Сведения об аксессуарах и расходных материалах http://www. panasoniceplaza.ru Информация о ходе выполнения ремонта доступна в «Информационной Системе Ремонтов» http://service/RepairSystem. Импортер на территории РФ: ООО «Панасоник Рус», 117393, г. Москва, Профсоюзная ул., д. 56, 7 этаж.

Условия гарантии для Казахстана, Узбекистана, Таджикистана, Туркменистана и Киргизии Компания Panasonic Corporation предоставляет на весь спектр техники, поставляемой в Казахстан, Узбекистан, Киргизстан, Таджикистан и Туркменистан, гарантию производителя сроком на 3 (три) года, исключение составляют: 1. Мини-АТС; 2. Копировальная техника; 3. Ноутбуки; 4.Кондиционеры воздуха; 5. Видеопроекторы; 6. Электроинструменты. Настоящая гарантия выдается изготовителем в дополнение к конституционным и иным правам потребителей и ни в коем случае не ограничивает их. Настоящая гарантия действует в случае, если товар будет признан неисправным в связи с материалами или сборкой при соблюдении следующих условий: 1. Товар должен быть приобретен только на территории стран: Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения и использован в строгом соответствии с инструкциями по эксплуатации и с использованием технических стандартов и/или требований безопасности. Список официальных моделей, предназначенных для использования на указанной территории, размещен на Интернет-странице http://service.panasonic.ru 2. Настоящая гарантия не действительна в случаях, когда повреждение или неисправность вызваны пожаром, молнией или другими природными явлениями; попаданием жидкостей внутрь изделия; механическим повреждением; неправильным использованием, в том числе и подключением к источникам питания, отличным от упомянутых в инструкции по эксплуатации; износом; халатным отношением, включая попадание в изделие посторонних предметов и насекомых; ремонтом или наладкой, если они произведены лицом, которое не имеет сертификата на оказание таких услуг, а также инсталляцией, адаптацией, модификацией или эксплуатацией с нарушением технических условий и/или требований безопасности. 3. В том случае, если в течение гарантийного срока часть или части товара были заменены частью или частями, которые не были поставлены или санкционированы изготовителем, а также были неудовлетворительного качества и не подходили для товара, то потребитель теряет все и любые права настоящей гарантии, включая право на возмещение. 4. Действие настоящей гарантии не распространяется на программное обеспечение, детали отделки и корпуса, лампы, батареи и аккумуляторы, иглы звукоснимателя, антенны и соединительные кабели, защитные экраны, накопители мусора, сетки и ножи, фильтры, щетки, картриджи и прочие детали, обладающие ограниченным сроком использования. Установка и подключение Для установки приобретенного оборудования Вы можете воспользоваться платными услугами специалистов уполномоченных организаций и обслуживающих центров, которые проведут все необходимые работы для нормального использования техники. Обязанности по настоящей гарантии исполняются на территории стран перечисленных в пп. 1, уполномоченными организациями и обслуживающими центрами, список которых можно получить в Информационном Центре Panasonic по телефону +7 (727) 298-09-09 или на Интернет-странице http:// service.panasonic.ru Сведения об аксессуарах и расходных материалах http:// panasoniceplaza.ru Информация о ходе выполнения ремонта доступна в «Информационной Системе Ремонтов» http://service.panasonic.ru/RepairSystem
