BRUKSANVISNING DTM01P DOMETIC

Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehåll

1 Förklaring av symbolerna 60
2 Säkerhetsanvisningar 61
3 Ändamålsenlig användning ....61
4 Leveransomfattning....61
5 Teknisk beskrivning.... 62
6 Installation.... 62
7 Garanti....65
8 Avfallshantering....65
9 Tekniska data.... 65

1 Förklaring av symbolerna

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

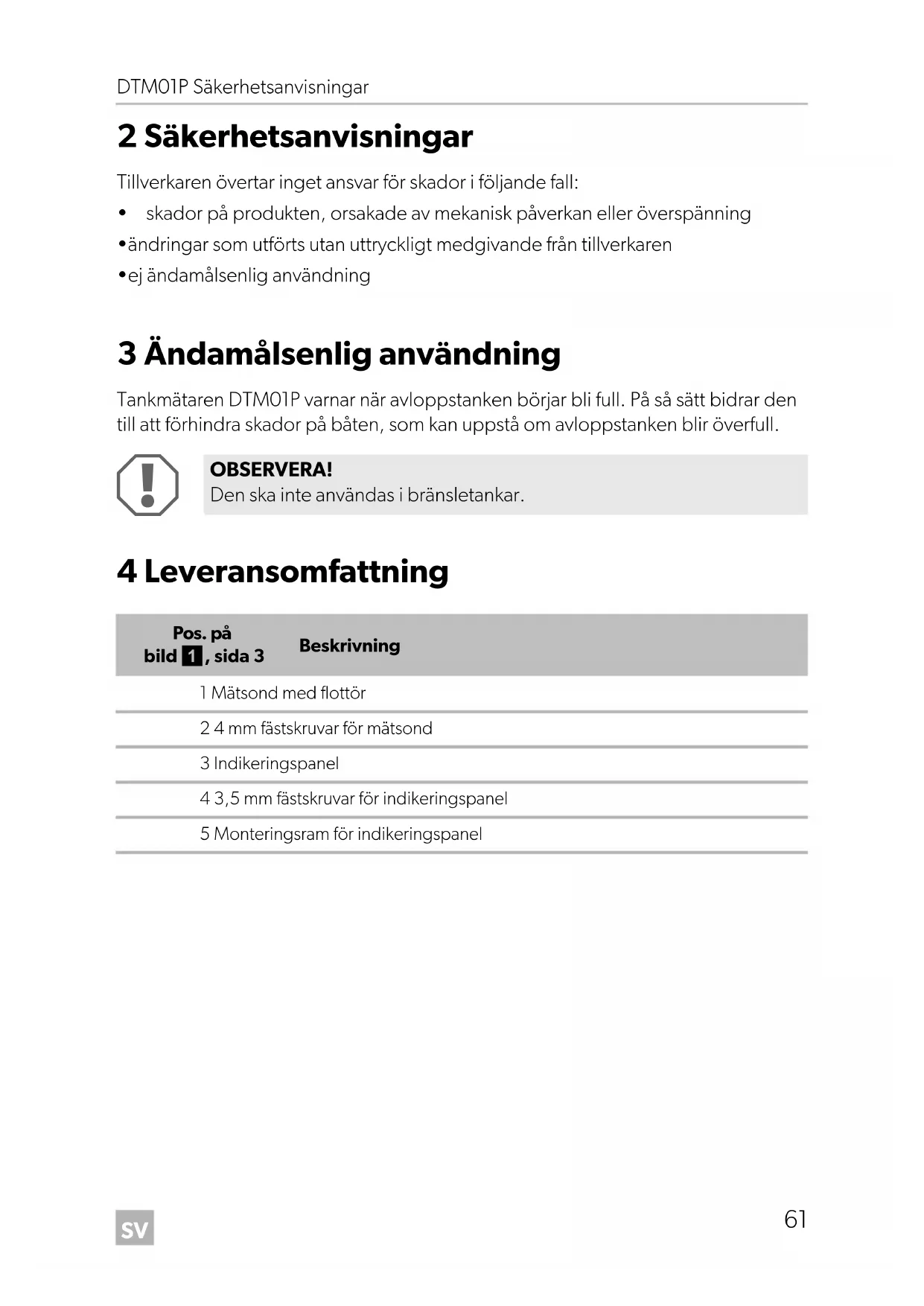

Tillverkaren övertar inget ansvar för skador i följande fall:

• skador på produkten, orsakade av mekanisk påverkan eller överspänning
• ändringar som utförts utan uttryckligt medgivande från tillverkaren
• ej ändamålsenlig användning

3 Ändamålsenlig användning

Tankmätaren DTM01P varnar när avloppstanken börjar bli full. På så sätt bidrar den till att förhindra skador på båten, som kan uppstå om avloppstanken blir överfull.

OBSERVERA!

Den ska inte användas i bränsletankar.

4 Leveransomfattning

Pos. påbild 1, sida 3	Beskrivning
1 Mätsond med flottör
2 4 mm fästskruvar för mätsond
3 Indikeringspanel
4 3,5 mm fästskruvar för indikeringspanel
5 Monteringsram för indikeringspanel

5 Teknisk beskrivning

OBSERVERA!

Användaren måste känna till lokala föreskrifter för tömning av avloppstankar.

5.1 Mätsond med flottör

Mätsonden installeras i en 32 mm diameters öppning på ovansidan av avloppstan- ken från Dometic eller en annan avloppstank. När nivån stiger i avloppstanken, rör sig även flottören uppåt och aktiverar "full tank"-lampan på indikeringspanelen.

5.2 Indikeringspanel

Indikeringspanelen har en lampa som aktiveras av flottören i avloppstanken. När lampan för "full tank" är aktiverad ska alla avloppsrör till tanken spärras/stängas av tills tanken har tömts.

6 Installation

6.1 Översikt

Installationsritning, se bild 2, sida 3.

Elschema: bild 3, sida 3.

Teckenförklaring till elschemat

Pos. Beskrivning

1	F	I	o	t	t	ö	r
2 Indikeringspanel
bl Blå
rt Röd
sw Svart
ws	Vit

Schablon för indikeringspanel bild 8, sida 5.

6.2 Indikeringspanel

AKTA!

Installera inte indikeringspanelen i en omgivning där det finns antändliga eller explosiva ångor.

Observera nedanstående när du väljer monteringsställe för indikeringspanelen:

• Monteringsställen får inte ha direkt kontakt med vatten eller olja.
• Håll ett avständ på 50 mm för anslutningar bakom inredning, vägg eller skiljevägg
• Se till att strömmen är frånslagen.

ANVISNING

Elanslutningar, se elschemat (bild 3, sida 3).

Installation av indikeringspanelen (bild 4, sida 4):

Använd schablonen för att skära ut öppningen för mätsonden (1) och borra fästhålen (2).

ANVISNING

Tänk på att kablarna sticker ut genom öppningen (1).

▶ Dra en 1 mm ^2 kopparledning från strömkällan, via en 0,5 A-säkring (medföljer ej), till panelens monteringsställe.
▶Dra en 1 mm ^2 kopparledning från avloppstankens mätsond till panelens monteringsställe.
Montera monteringsramen (3) med fyra 3,5 mm fästskruvar (4).
▶ Anslut 12 V== eller 24 V== till indikeringspanelen (5).
▶ Skjut på indikeringspanelen (5) på monteringsramen (3) så att den hakar fast ordentligt.

6.3 Mätsond

AKTA!

Använd inte mätsonden i bränsletankar.

Mätsonden får endast installeras i behållare som innehåller avloppsvatten, gråvatten eller färskvatten.

Se till att strömmen är frånslagen.

ANVISNING

Installation på segelbåtar: Placera mätsonden så att den sitter tvärskrepps och i mitten av tanken. Då mäter den korrekt även vid rullning.

Installation av mätsonden:

▶Dra en 1 mm ^2 kopparledning från DC-strömkällan till mätsonden.
▶Använd snabbkopplingar med kabelskor och anslut DC-strömkällan och indikeringspanelen till mätsondens kablar (se elschemat: bild 3, sida 3).
▶Mätsonden ska inte placeras i närheten av andra tankanslutningar.
▶ Borra en 32 mm diameters öppning på tankens ovensida.
▶Placera mätsonden mitt i öppningen.
▶Markera fyra fästhål vid hörnen.
▶Ta bort mätsonden från öppningen.
▶Borra fästhål med en 3 mm borr.
▶ Slå på strömmen till systemet när mätsonden är borttagen från tanken.
Rör den svarta flottören upp och ner för att kontrollera att flottören och indikeringslampan fungerar korrekt.
Den röda lampan ska tändas när flottören dras upp.

▶Koppla bort strömmen efter kontrollen.
Koppla bort kablarna från snabbkopplingarna med kabelsko.
▶Placera mätsonden i öppningen på tanken.
▶ Använd fyra 4 mm fästskruvar för att fixera mätsonden i avloppstanken (bild 5, sida 4).
▶Anslut kablarna igen.
▶Slå på strömmen.

7 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta återförsäljaren eller tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida).

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
- en reklamationsbeskrivning/felbeskrivning.

8 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

9 T e k n i s k a c

	Tankmätare DTM 01P
Artikelnr: 9108688891
Material
Panelram: ABS
Panel: Polyester
Flottör: Nitrilgummi ebonit
Genomsnittlig strömförbrukning:	0,016 A vid 12 V---
Säkring: 0,5 A
Mått
Indikeringspanel:	Se bild 6, sida 4
Mätsond:	Se bild 7, sida 5
Godkännande:	ISO8846EMC-direktivet 2004/108/EC
