Tuotetyyppi	Mustavesisäiliön pinnankorkeusmittari
Merkki	Dometic
Malli	DTM01P
Tuotenumero	9108688891
Virtalähde	12 V === tai 24 V ===
Virrankulutus	0,016 A (keskimäärin)
Tarvittava sulake	0,5 A (ei sisälly)
Paneelin kehyksen materiaali	ABS
Merkkivalopaneelin materiaali	Polyesteri
Pinnankorkeuspallukan materiaali	Nitriilikumi
Ilmaisin	Punainen merkkivalo « Säiliö täynnä »
Päätoiminto	Ilmaisee mustavesisäiliön täyden tason välttääkseen ylivuodon
Määräystenmukainen käyttö	Musta- tai harmaavesisäiliön valvonta (ei polttoainetta)
Anturityyppi	Anturi pinnankorkeuspallukalla, 32 mm:n aukko
Suositeltu kaapelin poikkipinta-ala	1 mm² (kupari)
Sertifioinnit	ISO8846, EMC-direktiivi 2004/108/EY
Takuu	Laillinen takuu (katso ehdot myymälästä)
Uudelleenkäsittely	Kierrätettävät pakkaukset, tuote toimitettava kierrätyskeskukseen
Turvallisuusohjeet	Ei saa käyttää räjähdysvaarallisessa ympäristössä; ei saa asentaa polttoainesäiliöön

Usein kysytyt kysymykset - DTM01P DOMETIC

Kuinka asentaa DTM01P-merkkivalopaneeli?

Leikkaa asennuskehyksen kokoinen aukko, poraa kiinnitysreiät, vedä johdot (1 mm²) virtalähteestä ja anturista, kiinnitä sitten kehys ja napsauta paneeli paikalleen. Varmista, että virta on katkaistu.

Minkä tyyppinen säiliö sopii tälle mittarille?

Se on suunniteltu mustavesi- tai harmaavesisäiliöille (ei polttoaineelle). Anturi asennetaan 32 mm:n halkaisijaltaan olevaan aukkoon säiliön yläosaan.

Kuinka testata mittarin moitteeton toiminta?

Irrotettuasi anturin säiliöstä, nosta ja laske pinnankorkeuspallukka. Punaisen merkkivalon tulee syttyä, kun pallukka on nostettuna. Jos näin ei tapahdu, tarkista liitännät ja sulake.

Mikä on DTM01P:n virrankulutus?

Keskimääräinen virrankulutus on 0,016 A 12 V jännitteellä. Käytä 0,5 A:n sulaketta (ei sisälly) suojataksesi piiriä.

Voinko asentaa paneelin kosteaan tilaan?

Vältä suoraa kosketusta veteen ja öljyyn. Valitse paikka, joka on suojassa roiskeilta ja räjähdysvaarattomassa tilassa.

Kuinka kytkeä anturi paneeliin?

Käytä 1 mm² kuparijohtoja ja pikaliittimiä. Katso kytkentäkaaviota (kuva 3, sivu 3): anturi (1) kytketään paneeliin (2) mustan (maa) ja valkoisen (signaali) johdon kautta.

Mitä tehdä, jos merkkivalo palaa jatkuvasti?

Tarkista, ettei pinnankorkeuspallukka ole jumissa yläasennossa. Varmista, että säiliö on tyhjennetty kunnolla. Jos ongelma jatkuu, testaa johtojen jatkuvuus ja sulakkeen kunto.

Mikä on DTM01P:n takuu?

Lain mukainen takuu on voimassa. Säilytä kuitti ja ota yhteyttä jälleenmyyjään tai Dometicin paikalliseen tytäryhtiöön reklamaatioiden varalta.

Voinko käyttää tätä mittaria purjeveneessä?

Kyllä. Parhaan tarkkuuden saavuttamiseksi kallistuksessa aseta anturi säiliön keskiviivan poikkiakselille.

Kuinka huoltaa DTM01P-mittaria?

Erityistä huoltoa ei tarvita. Puhdista paneeli pehmeällä ja kuivalla liinalla. Vältä voimakkaita kemikaaleja.

KÄYTTÖOHJE DTM01P DOMETIC

F1 Säiliömonitori Asennusohje....72

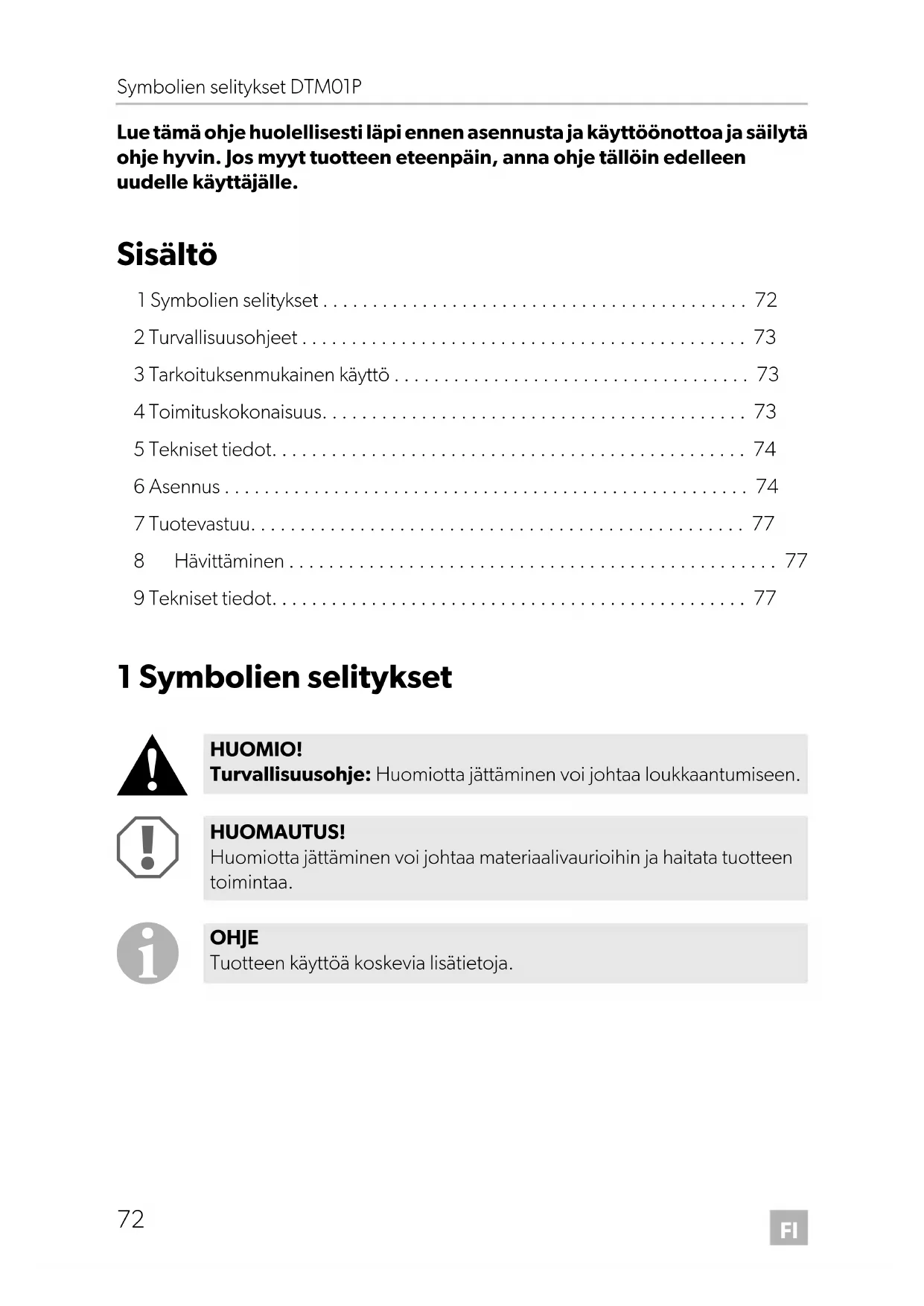

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisältö

1 Symbolien selitykset 72
2 Turvallisuusohjeet 73
3 Tarkoituksenmukainen käyttö 73
4 Toimituskokonaisuus. 73
5 Tekniset tiedot. 74
6 Asennus 74
7 Tuotevastuu.... 77
8 Hävittäminen....77
9 Tekniset tiedot....77

1 Symbolien selitykset

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

3 Tarkoituksenmukainen käyttö

DTM01P-säiliömonitorin paneeli ilmaisee jäteveden septitankin olevan melkein täynnä. Tämä monitori estää veneen vaurioitumisen septitankin täyttyessä vahingossa.

HUOMAUTUS!

Älä käytä polttoainesäiliön kanssa.

4 Toimituskokonaisuus

Kohde kohdassakuva 1, sivulla 3	Kuvaus
1 Anturisarja ja uimurikytkin
2 4 mm kiinnitintä anturin asennukseen
3 Ilmaisinpaneeli
4 3,5 mm kiinnitintä ilmaisinpaneelia varten
5 Asennuskehys ilmaisinpaneelia varten

5 Tekniset tiedot

HUOMAUTUS!

Toimijan on tunnettava septitankkien tyhjennystä koskevat paikalliset säädökset.

5.1 Anturin asennus uimurikytkimen kanssa

Anturisarja asennetaan 32 mm halkaisijan aukkoon Dometic-septitankin tai muun septitankin päälle. Kun septitankin sisällön pinta nousee, tankin sisällä olevaa uimuri- kytkintä painetaan ylöspäin ja se aktivoi "täysi säiliö" -valon ilmaisinpaneelissa.

5.2 Ilmaisinpaneeli

Ilmaisinpaneelissa on yksi valo, joka aktivoituu septitankin sisällä olevasta uimurikytkimestä. Kun "säiliö täynnä" -valo syttyy, kaikkien septitankkiin yhteydessä olevat putkistot on pysäytettävä, kunnes tankki on tyhjennetty.

6 A s e n n u s

6.1 Yleiskatsaus

Katso yleisen asennuksen kuvat kuva 2, sivulla 3.

Kytkentäkaavio kuva 3, sivulla 3.

Kytkentäkaavion selitys

Kohde Kuvaus

1	U	i	m	u	r	i	k	y	t	k
2 Ilmaisinpaneeli
bl Sininen
rt Punainen
sw Musta
ws	Valkoinen

Ilmaisinpaneelin sapluuna kuva 8, sivulla 5.

6.2 Ilmaisinpaneeli

HUOMIO!

Älä asenna ilmaisinpaneelia ympäristöön, jossa on helposti syttyviä tai räjähdysvaarallisia höyryjä.

Kun valitset asennuspaikkaa, ota huomioon seuraavat tiedot:

• Valitse paneelin paikka niin, ettei synny suoraa kosketusta veden tai öljyn kanssa.
• Varmista vähintään 50 mm etäisyys seinätakaisiin johtoihin, rungon eristyksiin tai tukiseinään.
  • Varmista, että virta on kytketty pois.

OHJE

Katso sähköliitännät kytkentäkaaviosta (kuva 3, sivulla 3).

Asenna ilmaisinpaneeli seuraavasti (kuva 4, sivulla 4):

▶ Leikkaa paneelin aukko (1) käyttämällä apuna ilmaisinpaneelin sapluunaa ja poraa kiinnitysreiät (2).

OHJE

Varmista, että johdot tulevat ulos aukon läpi (1).

▶Ohjaa 1 mm ^2 kuparisäiejohto virtalähteestä 0,5 A:n sulakkeen läpi (ei mukana toimituksessa) paneeliin kohtaan.
▶Vedä 1 mm ^2 kuparisäiejohto septitankin anturisarjasta paneelin kohtaan.
▶ Asenna asennuskehys (3) neljällä 3,5 mm kiinnittimellä (4).
▶ Tee asianmukainen 12 V--- tai 24 V--- johtoliitäntä ilmaisinpaneeliin (5).
▶ Paina ilmaisinpaneelia (5) asennuskehykseen (3) kunnes se loksahtaa paikalleen.

6.3 Anturisarja

HUOMIO!

Älä käytä anturisarjaa polttoainesäiliössä.

Älä koskaan asenna anturisarjaa uimurikytkimellä säiliöön, jossa on jotain muuta kuin jätevettä, harmaavettä tai makeaa vettä.

Varmista, että virta on kytketty pois.

OHJE

Asennettaessa purjeveneeseen: Aseta anturisarja säiliön poikittaiseen keskilinjaan varmistaaksesi tarkkuuden tarvittaessa.

Asenna anturi seuraavasti:

▶Ohjaa 1 mm ^2 kuparisäiejohto DC-maalähteestä anturisarjaan.
▶Tee asianmukaiset johtoliitännät pikaliittimen avulla DC-maalähteestä ja ilmaisinpaneelista anturisarjan johtoihin (katso kytkentäkaavio: kuva 3, sivulla 3).
▶Valitse anturisarjan paikka etäälle muista säiliön liittimistä.
▶Poraa 32 mm halkaisijan reikä säiliön kanteen.
▶Aseta anturisarja reiän keskelle.
▶ Merkitse nurkkiin neljä kiinnityspistettä.
▶Poista anturisarja reiästä.
▶Poraa kiinnitysreiät 3 mm poranterällä.
Kytke järjestelmään virta, kun anturisarja on poistettu säiliöstä.
Liikuta mustaa kytkintä ylös ja alas varmistaaksesi että kytkin ja ilmaisinvalo toimivat asianmukaisesti.
Punaisessa ilmaisinvalossa tulisi olla valo kun kytkintä painetaan ylös.
▶Kytke virta pois, kun olet testannut laitteen.
▶Irrota johdot pikaliitinkohdista.
▶Aseta anturisarja septitankin kannen reikään.
Käytä neljää 4 mm kiinnitintä varmistaaksesi anturisarjan pysymisen septitankissa (kuva 5, sivulla 4).
▶Liitä johdot uudelleen.
▶Kytke virta päälle.

7 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny oman ammattikauppiaasi tai maasi valmistajan toimipisteen puoleen (osoitteet käyt-töohjeen takasivulla).

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

8 H ä v i t t ä m i

▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

9 Tekniset tiedot

	Säiliömonitori DTM01P
Tuotenumero: 9108688891
MateriaalitPaneelikehys: ABSPaneeli: Polyesteri
Uimurikytkin: Nitrilli-kovakumi
Keskimääräinen virrankulutus:	0,016 A – 12 V---
Sulake:	0,5 A
MitatIlmaisinpaneeli:Anturi:	katso kuva6, sivulla 4katso kuva7, sivulla 5
Hyväksynnät:	ISO8846EMC-direktiivi 2004/108/EC
