Produkttyp	Sladdlös slagskruvdragare
Varumärke	RYOBI
Modell	One+ R18IDP
Strömförsörjning	18 V litiumjonbatteri (One+-serien)
Tomgångsvarvtal	0 – 3000 rpm
Huvudfunktioner	Åtdragning och lossning av skruvar och bultar
Chuck	Automatisk 6,35 mm (1/4") insexchuck
Rotationsriktning	Reversibel (fram/bak)
Varvtalsreglage	Elektronisk varvtalsreglering med avtryckare
Skruvhållare	Inbyggd MAG TRAY
Vikt (utan batteri)	Cirka 1,1 kg
Mått (L x B x H)	180 x 60 x 60 mm
Driftstemperatur	0 °C till 40 °C
Rekommenderad laddningstemperatur	10 °C till 38 °C
Förvaringstemperatur	0 °C till 20 °C
Garanti	24 månader (förlängning möjlig via online-registrering)
Underhåll och rengöring	Rengör med en torr trasa; använd inte lösningsmedel
Smörjning	Behövs inte (livstidssmorda lager)
Säkerhet	Greppytor isolerade mot elektriska stötar
Reservdelar och reparerbarhet	Använd endast originaldelar från RYOBI; reparationer av auktoriserat servicecenter
Avsedd användning	Privat gör-det-själv; skruvning i trä, metall, plast

Vanliga frågor - One+ R18IDP RYOBI

Hur ändrar man rotationsriktningen på skruvdragaren?

Använd rotationsriktningsväljaren ovanför avtryckaren. Tryck den åt vänster för framåtriktad rotation (åtdragning), åt höger för bakåtriktad rotation (lossning). Tvinga aldrig väljaren när verktyget är igång.

Hur sätter man in ett bits i chucken?

Dra chuckens automatiska låskrage framåt, sätt in bitset helt, släpp sedan kragen för att låsa. Kontrollera att bitset sitter ordentligt.

Vilka batterityper är kompatibla?

Alla batterier i RYOBI One+ 18 V-serien. Använd batterier som rekommenderas av tillverkaren för optimal prestanda och säkerhet.

Hur underhåller man skruvdragaren?

Rengör verktyget med en torr, ren trasa. Använd aldrig lösningsmedel eller kemikalier. Lagren är livstidssmorda; ytterligare smörjning behövs inte.

Vad gör man om skruvdragaren inte startar?

Kontrollera att batteriet är korrekt isatt och laddat. Se till att rotationsväljaren inte är i neutralläge. Kontakta ett auktoriserat RYOBI-servicecenter om problemet kvarstår.

Vilken är den rekommenderade driftstemperaturen?

Verktyget fungerar från 0 °C till 40 °C. För batteriet är intervallet 0 °C till 40 °C vid användning och 0 °C till 20 °C vid förvaring.

Kan jag använda skruvdragaren för att borra?

Nej, denna slagskruvdragare är endast avsedd för att dra åt och lossa skruvar. För borrning, använd en lämplig borrmaskin.

Hur rengör man MAG TRAY skruvhållaren?

Torka av hållaren med en torr trasa för att avlägsna damm och smuts. Undvik kontakt med vätskor som kan skada magneten.

Täcker garantin normalt slitage?

Nej, 24 månaders garanti täcker inte normalt slitage på förbrukningsdelar som bits, kol eller chuckar. Den täcker tillverknings- och materialfel.

Var hittar man ett auktoriserat RYOBI-servicecenter?

Besök www.ryobitools.eu för att hitta närmaste auktoriserade servicecenter. Reparationer ska utföras av kvalificerad personal med originaldelar.

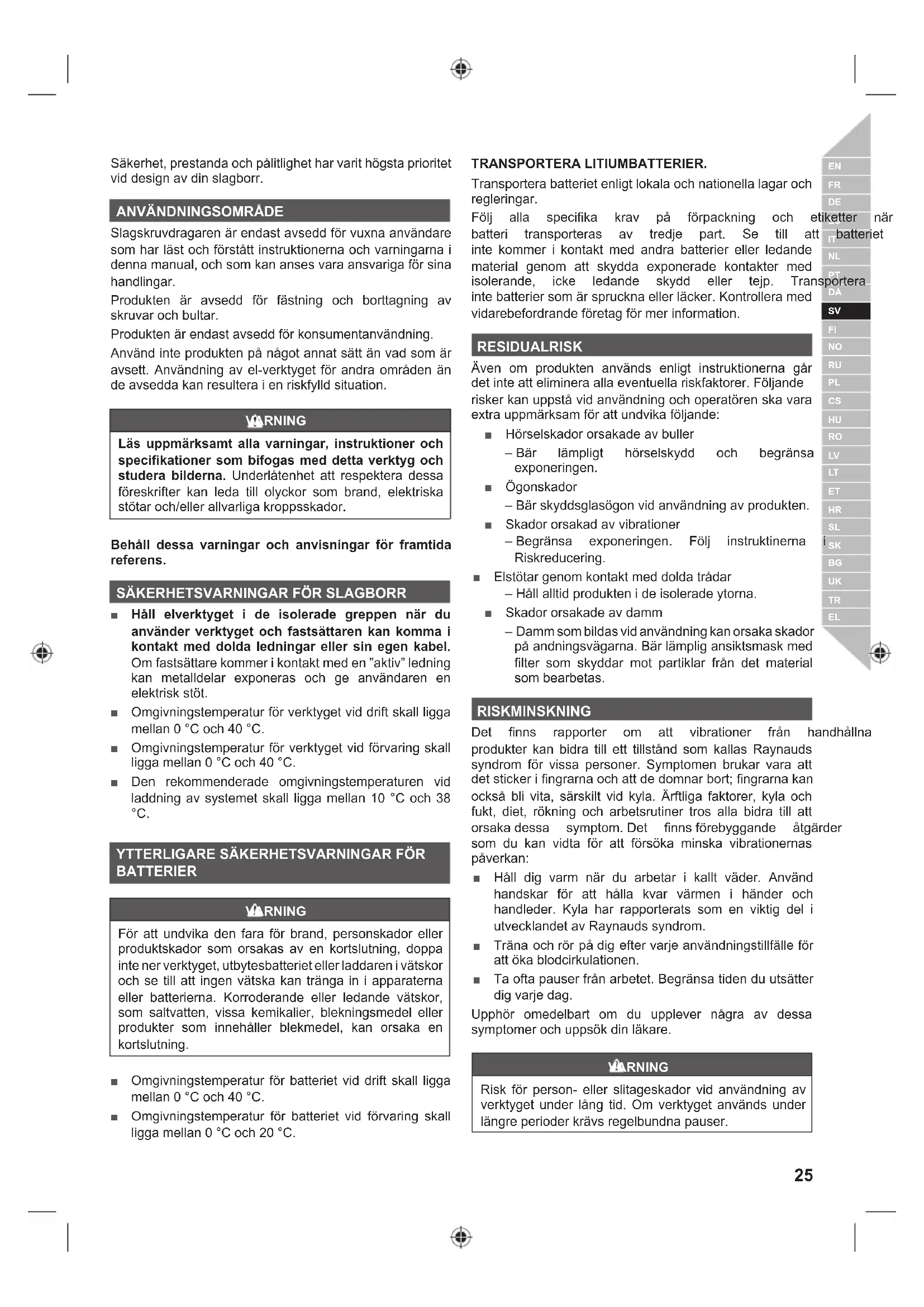

BRUKSANVISNING One+ R18IDP RYOBI

Observera! Det är viktigt att du läser instruktionerna i manualen före montering, användning och underhåll av produkten.

Säkerhet, prestanda och pålitlighet har varit högsta prioritet vid design av din slagborr.

ANVÄNDNINGSOMRÅDE

Slagskruvdragaren är endast avsedd för vuxna användare som har läst och förstått instruktionerna och varningarna i denna manual, och som kan anses vara ansvariga för sina handlingar.

Produkten är avsedd för fastsättning och borttagning av skruvar och bultar.

Produkten är endast avsedd för konsumentanvändning.

Använd inte produkten på något annat sätt än vad som är avsett. Användning av elverktyget för andra områden än de avsedda kan resultera i en riskfylld situation.

VARNING

Läs uppmärksamt alla varningar, instruktioner och specifikationer som bifogas med detta verktyg och studera bilderna. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Behåll dessa varningar och anvisningar för framtida referens.

SÄKERHETSVARNINGAR FÖR SLAGBORR

Håll elverktyget i de isolerade greppen när du använder verktyget och fästanordningen kan komma i kontakt med dolda ledningar eller sin egen kabel. Om fästanordningen kommer i kontakt med en "aktiv" ledning kan metalldelar exponeras och ge användaren en elektrisk stöt. Omgivningstemperatur för verktyget vid drift ska ligga mellan 0 °C och 40 °C. Omgivningstemperatur för verktyget vid förvaring ska ligga mellan 0 °C och 40 °C. Den rekommenderade omgivningstemperaturen vid laddning av systemet ska ligga mellan 10 °C och 38 °C. Den rekommenderade omgivningstemperaturen vid laddning av systemet ska ligga mellan 10 °C och 38 °C.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR BATTERIER

VARNING

För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.

Omgivningstemperatur för batteriet vid drift ska ligga mellan 0 °C och 40 °C. Omgivningstemperatur för batteriet vid förvaring ska ligga mellan 0 °C och 20 °C. Omgivningstemperatur för batteriet vid drift ska ligga mellan 0 °C och 40 °C. Omgivningstemperatur för batteriet vid förvaring ska ligga mellan 0 °C och 20 °C.

TRANSPORTERA LITIUMBATTERIER.

Transportera batteriet enligt lokala och nationella lagar och regleringar.

Följ alla specifika krav på förpackning och om batteriet transporteras av tredje part. Se till att det inte kommer i kontakt med andra batterier eller ledande material genom att skydda exponerade kontakter med ett isolerande, icke ledande skydd eller tejp. Transportera inte batterier som är spruckna eller läcker. Kontrollera med vidarebefordrande företag för mer information.

RESIDUALRISK

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppstå vid användning och operatören ska vara extra uppmärksam för att undvika följande:

Hörselskador orsakade av buller - Bär lämpligt hörselskydd och begränsa exponeringen. Ögonskador - Bär skyddsglasögon vid användning av produkten. Skador orsakade av vibrationer - Begränsa exponeringen. Följ instruktionerna för riskreducering.

Elstötar genom kontakt med dolda trådar

• Håll alltid produkten i de isolerade ytorna.

Skador orsakade av damm - Damm som bildas vid användning kan orsaka skador på andningsvägarna. Bär lämplig ansiktsmask med filter som skyddar mot partiklar från det material som bearbetas.

RISKMINSKNING

Det finns rapporter om att vibrationer från handhållna produkter kan bidra till ett tillstånd som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det finns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom. Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen. Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptom och uppsök din läkare.

VARNING

Risk för personskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

Etiketter nära batteriet

HR

SL

SK

BG UK TR EL

YTTERLIGARE SÄKERHETSVARNINGAR FÖR BATTERIER

VARNING

För att undvika fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.

1. Autoladdad chuck
2. Rotationsriktningsväljare
3. Reglage för variabel hastighet
4. MAG TRAY skruvhållare
5. Förvaring av bits
6. Enstaka bit
7. Batteriport
8. Handtag, isolerad greppyta

UNDERHÅLL

VARNING

Produkten får aldrig anslutas till strömkälla under montering, justeringar, rengöring, underhåll eller när produkten inte används. Att koppla bort produkten från strömförsörjningen förhindrar oavsiktlig start som kan orsaka allvarliga olycksfall.

VARNING

Under servicearbete ska enbart tillverkarens originaldelar och -tillbehör användas. Användning av andra delar kan orsaka fara eller produktskada.

Undvik att använda lösningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd en ren tygtrasa för att torka bort smuts, damm, osv.

VARNING

Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor och liknande komma i kontakt med plastdelar. Dessa kemiska produkter innehåller ämnen som kan skada, försvaga eller förstöra plasten, vilket kunde förorsaka allvarliga kroppsskador.

VARNING

För säkerhet och pålitlighet ska alla reparationer utföras av auktoriserat reparationscenter.

Använd alltid skyddsglasögon när du använder verktyget eller när du blåser damm. Använd en ansiktsmask om det dammar mycket.

SMÖRJNING

Alla lager i produkten har smorts med tillräcklig mängd högkvalitativt smörjmedel för produktens livslängd under normala driftsförhållanden. Därför behövs ingen ytterligare smörjning.

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

Läs instruktionerna ordentligt innan start av maskinen.

Tomgångshastighet

V Volt

Likström

min-1

Antal varv eller rörelser per minut

Gamla elektronikprodukter ska inte kastas med hushållsavfallet. Återvinn där sådana faciliteter finns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

SYMBOLER I MANUALEN

Notera

Hastighet, minsta

Hastighet, maximum

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Visar på en direkt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

VARNING

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

FÖRSIKTIGHET

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka mindre eller måttlig personskada.

FÖRSIKTIGHET

(Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

Vibrationsnivåerna som uppges i detta dokument har uppmätts i enlighet med ett standardiserat test som beskrivs i EN62841 och som kan användas för att jämföra verktyg. Det kan användas som en preliminär bedömning av den vibration som användaren utsätts för. De deklarerade vibrationsvärdena motsvarar de som uppstår när verktyget används i sitt huvudsyfte. Om verktyget används i andra syften, med andra tillbehör eller om verktyget är dåligt underhållet kan vibrationsnivåerna vara annorlunda. Det kan kraftigt öka vibrationsnivåerna över den totala arbetsperioden.

En uppskattning av vibrationsnivåerna som användaren utsätts för ska också ta hänsyn till de stunder då verktyget är avstängt och när det går på tomgång. Detta kan kraftigt minska vibrationsnivåerna över den totala arbetsperioden. Andra säkerhetsåtgärder som kan skydda användaren från effekterna av vibrationer: underhåll av verktyget och tillbehör, hålla händerna varma och organisera arbetsmönstret.

FI VAROITUS

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, täcks denna produkt av en garanti som anges nedan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från det datum då produkten köptes. Detta datum måste dokumenteras på en faktura eller annat köpbevis. Produkten är utformad och avsedd för konsumenter och privat bruk. Därmed tillhandahålls ingen garanti vid yrkesmässigt eller kommersiellt bruk.
2. Det finns möjlighet att förlänga garantiperioden för en del av utbudet för elverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobitools.eu. De verktyg som är berättigade till en förlängning av garantiperioden visas tydligt i butiker och/eller på förpackningar och anges i produktdokumentationen. Slutanvändaren behöver registrera sitt nyförvärvade verktyg online inom 30 dagar från köpdatum. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformuläret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot för registreringen som skickas ut via e-post och originalfakturan som visar köpdatumet kommer att gälla som bevis för den förlängda garantin.
3. Garantin täcker alla produktdefekter under garantiperioden som beror på brister i utförande eller material vid köptillfället. Garantin är begränsad till reparation och/eller utbyte och inkluderar inga skyldigheter, inklusive men inte begränsat till oförutsedda skador eller följdskador. Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte underhållits på rätt sätt. Denna garanti täcker inte:
4. eventuella skador på produkten som uppstått till följd av felaktigt underhåll

- produkter som har ändrats eller modifierats - produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort - eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts - alla icke-CE-produkter - eventuella produkter som har försökts repareras av en icke-kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries.

eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens)

• eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen, normalt slitage av reservdelar
• olämplig användning, överbelastning av verktyget - användningen av icke-godkända tillbehör eller delar
• tillbehör till elverktyg som medföljde verktyget eller köpts separat. Sådana undantag inkluderar men är inte begränsade till skruvmejselbits, borrbits, slipskivor, sandpapper, blad och sidostöd. Komponenter (delar och tillbehör) är föremål för naturligt slitage, inklusive men inte begränsat till service- och underhållssatser, kolborstar, kullager, chuck, tillbehör tillhörande SDS-borrbit, strömsladd, hjälphandtag, transportväska, slipplatta, dammpåse, dammutblåsare, filbrickor, stift och fjädrar till mutterdragare osv.
• Vid service måste produkten skickas eller uppvisas för en RYOBI-auktoriserad servicestation som står angiven för varje land i följande adresslista över servicestationer. I vissa länder tar din lokala RYOBI-återförsäljare på sig ansvaret att skicka produkten till RYOBI-serviceorganisationen. När en produkt skickas till en RYOBI-servicestation, ska produkten paketeras säkert utan något farligt innehåll såsom bensin, markeras med avsändarens adress samt en kort beskrivning av felet.
• En reparation/ett utbyte under denna garanti är kostnadsfri. Det utgör inte en förlängning eller förnyelse av garantiperioden. Uthytta delar eller verktyg blir vår egendom. I vissa länder måste leveranskostnader eller porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från köpet av verktyget förblir opåverkade.
• Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island, Norge, Liechtenstein, Turkiet och Ryssland. Utanför dessa länder, kontakta din auktoriserade RYOBI-återförsäljare för att avgöra om en annan garanti gäller.

AUKTORISERAT SERVICECENTER

Du hittar närmaste auktoriserade servicecenter genom att gå till http://se.ryobitools.eu/header/service-and-support/service-agents.

FI

RYOBI TAKUUN SOVELTAMISEHDOT

Härmed deklarerar vi att produkterna

18V slagborr

Märke: RYOBI

Modellnummer: R18IDP

Serienummerintervall: 44478902000001 - 44478902999999

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-2:2014

RoHS-dokumentation sammanställd enligt EN 50581:2012

C

Todd Chipner

Överordnad direktör, regelverk och säkerhet

Godkänd att sammanställa den tekniska filen:

Alexander Krug, VD

Techtronic Industries GmbH
