One+ R18IDP - Avvitatore RYOBI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvitatore a percussione senza fili
Marca	RYOBI
Modello	One+ R18IDP
Alimentazione	Batteria 18 V Litio-ione (serie One+)
Velocità a vuoto	0 – 3000 giri/min
Funzioni principali	Serrare e allentare viti e bulloni
Mandrino	Esagonale 6,35 mm (1/4") a carico automatico
Senso di rotazione	Reversibile (avanti/indietro)
Variatore di velocità	Grilletto a variatore elettronico
Supporto per viti	MAG TRAY integrato
Peso (senza batteria)	Circa 1,1 kg
Dimensioni (L x l x h)	180 x 60 x 60 mm
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di carica consigliata	10 °C a 38 °C
Temperatura di stoccaggio	0 °C a 20 °C
Garanzia	24 mesi (estensione possibile tramite registrazione online)
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare solventi
Lubrificazione	Non necessaria (cuscinetti lubrificati a vita)
Sicurezza	Superfici di presa isolate contro le scosse elettriche
Ricambi e riparabilità	Utilizzare esclusivamente ricambi originali RYOBI; riparazioni presso centro autorizzato
Uso previsto	Fai da te privato; avvitatura in legno, metallo, plastica

Domande frequenti - One+ R18IDP RYOBI

Come cambiare il senso di rotazione dell'avvitatore?

Utilizzare il selettore del senso di rotazione situato sopra il grilletto. Spingerlo a sinistra per la rotazione avanti (serraggio), a destra per la rotazione indietro (allentamento). Non forzare mai il selettore quando l'utensile è in funzione.

Come inserire un inserto nel mandrino?

Tirare il collare del mandrino a carico automatico in avanti, inserire l'inserto a fondo, quindi rilasciare il collare per bloccarlo. Assicurarsi che l'inserto sia ben trattenuto.

Quali tipi di batterie sono compatibili?

Tutte le batterie della serie RYOBI One+ 18 V. Utilizzare batterie raccomandate dal produttore per prestazioni e sicurezza ottimali.

Come manutenere l'avvitatore?

Pulire l'utensile con un panno asciutto e pulito. Non utilizzare mai solventi o prodotti chimici. I cuscinetti sono lubrificati a vita; non è necessaria una lubrificazione aggiuntiva.

Cosa fare se l'avvitatore non si avvia?

Verificare che la batteria sia inserita correttamente e carica. Assicurarsi che il selettore di rotazione non sia in posizione neutra. Se il problema persiste, contattare un centro di riparazione autorizzato RYOBI.

Qual è la temperatura di funzionamento consigliata?

L'utensile funziona da 0 °C a 40 °C. Per la batteria, l'intervallo è da 0 °C a 40 °C in uso e da 0 °C a 20 °C per lo stoccaggio.

Posso usare l'avvitatore per forare?

No, questo avvitatore a percussione è progettato solo per avvitare e svitare. Per forare, utilizzare un trapano adatto.

Come pulire il supporto per viti MAG TRAY?

Asciugare il supporto con un panno asciutto per rimuovere polvere e detriti. Evitare il contatto con liquidi che potrebbero danneggiare il magnete.

La garanzia copre l'usura normale?

No, la garanzia di 24 mesi non copre l'usura normale delle parti consumabili come inserti, carboni o mandrini. Copre i difetti di fabbricazione e materiali.

Dove trovare un centro di riparazione autorizzato RYOBI?

Consultare il sito www.ryobitools.eu per trovare il centro autorizzato più vicino. Le riparazioni devono essere effettuate da personale qualificato con ricambi originali.

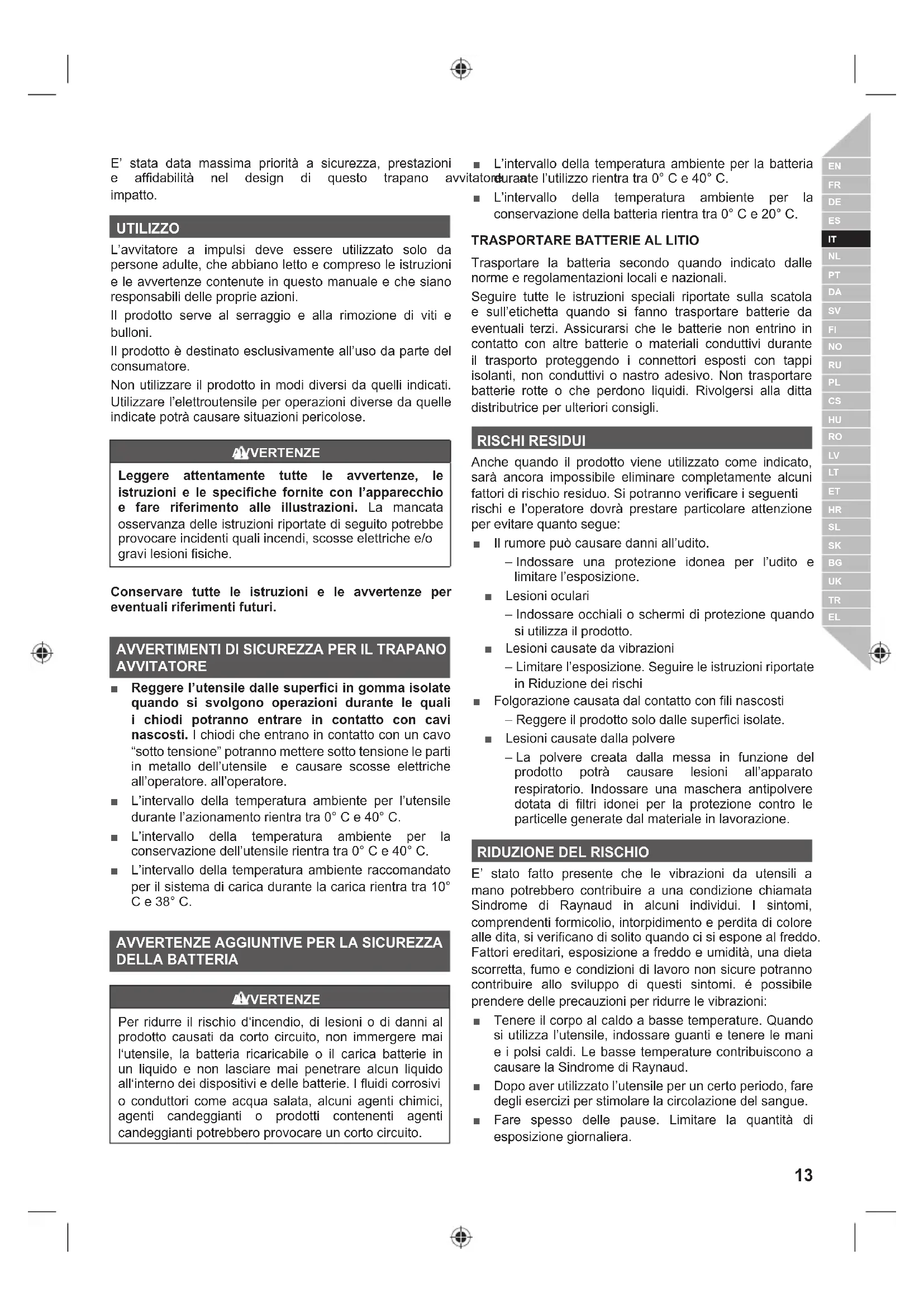

MANUALE UTENTE One+ R18IDP RYOBI

Attenzione! E' importante leggere le istruzioni contenate nel presente manuale prima di montare il prodotto, svolgere le operazioni di manutenzione sullo stesso e metterlo in funzione.

E' stata data massima priorità a sicurezza, prestazioni e affidabilità nel design di quello trapano a impatto.

UTILIZZO

L'avvitatore a impulsi delve essere utilizzato solo da persone adulte, che abbiano fatto e compreso le istruzioni e le avventenze contene in quello manuale e che siano responsabili delle proprie azioni.

Il prodotto serve al serraggio e alla rimozione di viti e bulloni.

Il prodotto è destinato esclusivamente all'uso da parte del consumatore.

Non utilizzato il prodotto in modi diversi da quelli significati. Utilizzato l'elelettROUTensile per operazioni diverse da quella indicate potraccausare situazioni pericolose.

AVERTENZE

Leggere attendamente tutte le avventenze, le istruzioni e le specifiche fornite con l'apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche.

Conservare tutte le istruzioni e le avventenze per eventuali riferimenti futuri.

AVVERTIMENTI DI SICUREZZA PER IL TRAPANO AVVITATORE

Reggere I'utensile dalle superfici in gomma isolate quando si svolgono operazioni durante le quali i chiodi potranno entrare in contatto con cavi nascosti. I chiodi che entrano in contatto con un cavo "sotto tensione" potranno mettere quello tensione le parti in metallo dell'utensile e causare scosse elettriche all'operaatore. all'operatore.
L'intervallo della temperatura ambiente per l'utensile durante l'azionamento rientra tra 0^ e 40^ .
L'intervallo della temperatura ambiente per la conservazione dell'utensile rientra tra 0^ e 40^ .
L'intervallo della temperatura ambiente raccomandato per il systema di carica durante la carica rientra tra 10^ C e 38^ C.

AVVERTENZE AGGIUNTIVE PER LA SICUREZZA DELLA BATTERIA

A VERTENZE

Per ridurre il rischio d'incendio, di lesions o di danni al prodotto causati da corto circuito, non immershere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I fluidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contententi agenti candeggianti potrebbero provocare un corto circuito.

L'intervallo della temperatura ambiente per la batteriatatordurae l'utilizzo rientra tra 0^ e 40^ .
L'intervallo della temperature ambiente per la conservazione della batteria rientra tra 0^ e 20^ .

TRASPORTARE BATTERIE AL LITIO

Trasportare la batteria secondo quando indicate dalle norme e regolamentiazioni locali e nazionali.

Seguire tutte le instruzioni speciali riportate sulla scatola e sull'etichetta quando si fanno trasportare batterie da eventuali terzi. Assicurarsi che le batterie non entrino in contatto con altre batterie o materiali conduitti durante il trasporto proteggendo i connettori esposti con tappi isolanti, non conduitti o nastro adesivo. Non trasportare batterie rotte o che perdono liquidi. Rivolgersi alla ditta distributrice per ulteriori consigli.

RISCHI RESIDUI

Anche quando il prodotto viene utilizzato come indicate, Sara è ora impossibile eliminare completeness alcuni fattori di rischio residuo. Si potranno verificare i seguenti rischi e l'operaatore dovra prestare particolare attenzione per evitare quanto segue:

Il rumore più causare danni all'duto.

• Indossare una protezione idonea per l'udito e limitare l'esposizione.

Lesioni oculari
- Indossare occhiali o schermi di protezione quando si utilizes il prodotto.
Lesioni causate da vibrazioni
- Limitare l'esposizione.Seguire le istruzioni riportate in Riduzione dei rischi

Folgorazione causata dal contatto con fili nascosti

• Reggere il prodotto solo delle superfici isolate.

Lesioni causate alla polvere

-La polvere creata alla messa in funzione del prodotto potra causare lesioni all'apparato respiratorio. Indossare una maschera antipolvere dotata di filtrid idonei per la protezione contro le particelle generate dal materiale in lavorazione.

RIDUZIONDELRISCHIO

E' stato fatto presente che le vibrazioni da utensili a mano potrebbero contribuire a una condizione chiamata Sindrome di Raynaud in alcuni individui. I sintomi, comprehenti formicolio, intorpidimento e perdita di colore alle dita, si verificano di solito quando ci si espone al freddo. Fattori ereditari, esposizione a freddo e umidità, una dieta scorretta, fumo e condizioni di lavoro non sicure potranno contribuire allo sviluppo di questi sintomi. é possibile prendere delle precauzioni per ridurre le vibrazioni:

• Tenere il corpo al caldo a basso temperature. Quando si utilizza l'utensile, indossare quanti e tenere le manie e i polsi caldi. Le basso temperature contribuiscono a causare la Sindrome di Raynaud.
  Dopo aver utilizzato l'utensile per un certo periodo,fare degli esercizi per stimolare la circolazione del sangue.
• Fare spesso delle pause. Limitare la quantità di esposizione giornaliera.

Nel caso in cui si provino i sintomi di esta condizione, interrompere immediatamente l'utilizzo dell'utensile e consultare un dottore.

AVERTENZE

L'utilizzo prolongato dell'utensile potra causare o aggravare lesioni più esistenti. Quando si utilizza quello utensile per periodi di tempo prolongati, assicurarsi di fare sempre delle pause regolari.

FAMILIARZZARE CON IL PRODOTTO

Vedere a pagina 79.

1. Mandrino auto-caricante
2. Selezionatore di direzione rotazione
3. Grilletto interruptore della velocità variabile
4. Reggi avvitatore MAG TRAY
5. Alloggiamento punte
6. Punta singola
7. Porta batterie
8. Impugnatura con superficie isolata antiscivolo

MANUTENZIONE

AYVERTENZE

Questo prodotto non dovra mai essere collegato all'alimentazione quando si montano le sue parti, svolgono regolazioni, operazioni di pulizia e manutenzione o quando il prodotto non viene utilizzato. Scollegando il prodotto dall'alimentazione se ne previene l'avviamento accidentale che potrebbe causare lesioni gravi.

AVERTENZE

Durante le operazioni di manutenzione,utilizzare solo le parti di ricambio, gli accessori e le parti di collegamento della ditta produttrice originale. Utilizzare parti di ricambio diverse potrebbe causare rischi o danneggiare il prodotto.

Evitare di utilizzato solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, ecc.

AVERTENZE

Non lasciare che liquidi per freni, benzina, prodotti a base di petrollio, oli penetranti, ecc, entrino in contatto con le parti in plastica. Le sostanje chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potra risultare in gravi lesioni personali.

AVERTENZE

Per maggiroe sicurezza e affidabilità, tutte le riparazioni dovranno essere svolte da un centro servizi autorizzato.

• Indossare sempre occhiali di sicurezza o occhiali di sicurezza con schermi laterali durante le operazioni con l'elettROUTensile o quando si aspira della polvere. Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una maschera anti-polvere.

LUBRIFICAZIONE

Tutti i cuscinetti in quello prodotto sono stati lubrificati con una quantità di lubrificante ad alto indice di viscosità per tutte la durata del prodotto nelle normali condizioni di funzionamento. Di conseguenza, non è necessario effettuare una lubrificazione supplementare.

TUTELA DELL'AMBIENTE

Riciclare le materie prime anziche gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

TUTELA DELL'AMBIENTE

Indicazioni sicurezza

Conformità CE

Marchio di conformità EurAsian

Marchio di conformità ucraino

Leggere attentamente le istruzioni prima di avviare l'utensile.

Velocità a vuoto

V Volt

Corrente diretta

min-1

Numero di giri o di movimenti al minuto

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adeguatamente tali rifiuti.

SIMBOLI NEL MANUALE

Note

Velocità, minimo

Velocita, massima

I seguito significi indicano i livelli di rischio associati a quello prodotto.

PERICOLO

Indica una situazione immeditamente pericolosa che, se non evitata, potra causare gravi lesions o morte.

AVVERTENZE

Indica una situazione potenzialmente pericolosa che, se non evitata potra causare gravi lesioni o morte.

ATTENZIONE

Indica una situazione potenzialmente pericolosa che, se non evitata, potra causare lesioni minor o moderate.

ATTENZIONE

(Senza simbolo di allarme in materia di sicurezza) Indica una situazione che può provocare danni materiali.

Il livello di vibrazioni indicate in quello foglio informativo è stato misurato seguito un test svolto secondo i requisiti indicati dallo standard EN62841 e potra essere utilizzato per paragonare un utensile con un'alto. Potra essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicatoro tenendo conto delle applicazioni principali dell'utensile. Comunque se l'utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra variare. Ciò potra significativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.

Una valutazione del livello di esposizione alle vibrazioni dovra inoltere prendere in considerazione i tempi in cui l'utensile viene spento o è accesso ma non viene utilizzato. Cio potra significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l'operatore agli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.

NL WAARSCHUWING

IT CONDIZIONI DI VALIDÀ DELLA GARANZIA RYOBI®

In aggiunta ai diritti di legge risultanti dall'acquisto, il prodotto è coperto alla garanzia sosto descritta.

1. Il periodo di garanzia è di 24 anni per i consumatori, a decorrere nella data di acquistivo del prodotto. La data deve essere documentata da una fattura o altra prova d'acquisto. Il prodotto è progettato e destinato solo all'utilizzo privato dei consumatori, Pertanto non viene fornita alcuna garanzia in caso di uso professionale o commerciale.
2. Per una serie di utensili elettrici (CA/CC) è possible prolongare il periodo di garanzia或者其他 detrito, registrandosi sul site web www. ryorbitools.eu. Gli utensili per i quali è possible prolongare il periodo di garanzia sono chiaramente indicati nei negoizi e/o sulle confezioni e nella documentazione dei prodotti. L'utente delve registrazione online l'utensile acquistato entro 30 giorni alla data di acquireo. L'utente può registrarsi per la garanzia prolongata nel proprio paese di residenza, se quello è elencato nel modulo di registrazione online dovequesta opzione sua valida. Inoltre gli utenti devono fornire il proprio consenso alla conservazione dei dati da immettere online e devono accettare le condizioni generali. La confirmara di registrazione, inviata tramite e-mail, e la fattura originale indicative la data di acquireto, costituiranno la prova della garanzia prolongata.

3. La garanzia copre tutti i difetti del prodotto durante il periodo di garanzia, risultati da manodopera o materiali alla data di acquisto. La garanzia è limitata alla riparazione e/o sostiluzione e non include alcun altri obbligo quali, a mero titolo esemplificativo, i danni incidentali o consequenziali. La garanzia non è valide se il prodotto è stato usato scorrettamente, in modo contrario al manuale di istruzioni o se è stato collegato in modo errato. La garanzia non è valide per:

4. qualiasi danno al prodotto dovuto a manutenzione errata;

5. qualsiasi prodotto che sia stato alterato o modificato;
6. qualiasi prodotto le cui margaturi de identificazione originali (marchi di fabbrica, numero di seriè) siano state cancellate, alterate o rimoso;
7. qualsiasi danno causato alla non osservanza delle istruzioni del manuale;
8. qualsiasi prodotto privo di omologazione CE;
9. qualisiassi prodotto che sua stato sottoposto a un tentativo di riparazione da parte di un professionista non qualificato oppure sulla previa autorizzazione di Techtronic Industries;
10. qualsiasi prodotto collegato a un'alimentazione errata (per ampere, tensione, frequenza);
11. qualiasi da nanno causato da influenze esterne (chimiche, fisiche, urti) o sostanze estranee;
12. la normale usura delle parti di ricambio;
13. uso inappropriato, sovraccarico dell'utensile;
14. uso di accessori o parti non omologate;

15. accessori per utensili elettrici forniti con l'utensile o acquistati separamente. Questa esclusione comprende, a mero titolo esemplificativo, punte per cacciaviti, punte per trapani, dischi abrasivi, carta vetrata, lame e guide laterali;
    componenti (partie e accessori) soggetti alla normale usura compresi, a mero titolo esemplificativo, kit di servizio e manutenzione, spazzole al carbonio, cuscinetti, mandrini, attacchi per punte a vite autoperforante, cavi di alimentazione, maniglie ausiliarie, custodie di trasporto, piastre di levigatura, sacchetti per la polvere, tubi di scarico della polvere, rondelle di feltro, perni e molle per avvitatori ecc.

16. Per la manutenzione il prodotto dev'essere spedito o portato presso uno dei centri assistenza autorizzati RYOBI elencati per agli paese nel seguente elenco di indirizzi dei centri. In alcuni paesi il rivenditore locale RYOBI si incarica di inviarre il prodotto all'organizzazione de assistenza RYOBI. Quando si invia un prodotto a un centro assistenza RYOBI, imballarlo in modo sicuro nella contenti pericolosi come la benzina, apporre l'indirizzo del mittente e accompagnarelta da una breve descrizione del guasto.

17. La riparazione/sostituzione ai sensi della presente garanzia è gratuite. Non costituisce un prolongamento o un nuovo inizio del periodo di garanzia. Le parti o gli utensili scambiati diventano di对我stra propietà. In alcuni paesi iosti di consegnata o di spedizione postale devono essere pagati dal mittente. I diritti di legge derivanti dall'acquisto dell'utensile rimangono inalterati.

18. La presente garanzia é valida in Unione Europea, Svizzera, Islanda, Norwegia, Liechtenstein, Turchia e Russia. Al di uomini di tali aree contattare il rivenditore autorizzato RYOBI per sapere se é validu un'altra garanzia.

CENTRO SERVIZI AUTORIZZATO

Per individuare il più vicino centro servizi autorizzato, visitare il site http:// it.ryobotools.eu/header/service-and-support/service-agents.

NL RYOBI GARANTIEVOORWAARDEN

IT DICHIARIZIONE DI CONFORMITA

Techtronic Industries GmbH

Si dichiara con la presente cho il prodotto

Trapano a percussione da 18V

Marca: RYOBI

Numero modello: R18IDP

Gamma numero serial: 44478902000001 - 44478902999999

e conforme alle sequenti Direttive Europee e ai sequenti standard armonizzati

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-2:2014

La documentazione RoHS è stata compilata come indicato dalle norme EN 50581:2012

Todd Chipner

Sig. Direttore, Dipartimento Regolazioni & Sicurezza

Autorizzato per compilare il file tecnico:

Alexander Krug, Direttore Aministrativo

Techtronic Industries GmbH
