One+ R18IDP - Schrauber RYOBI - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagschrauber
Marke	RYOBI
Modell	One+ R18IDP
Stromversorgung	18 V Lithium-Ionen-Akku (One+ Serie)
Leerlaufdrehzahl	0 – 3000 U/min
Hauptfunktionen	Anziehen und Lösen von Schrauben und Bolzen
Bohrfutter	Sechskant 6,35 mm (1/4") mit automatischer Spannvorrichtung
Drehrichtung	Umkehrbar (vorwärts/rückwärts)
Drehzahlregelung	Elektronischer Drehzahlregler am Schalter
Schraubenhalter	Integrierter MAG TRAY
Gewicht (ohne Akku)	Etwa 1,1 kg
Abmessungen (L x B x H)	180 x 60 x 60 mm
Betriebstemperatur	0 °C bis 40 °C
Empfohlene Ladetemperatur	10 °C bis 38 °C
Lagertemperatur	0 °C bis 20 °C
Garantie	24 Monate (Verlängerung möglich durch Online-Registrierung)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Schmierung	Nicht erforderlich (lebenslang geschmierte Lager)
Sicherheit	Isolierte Griffflächen gegen elektrische Schläge
Ersatzteile und Reparatur	Ausschließlich Original-RYOBI-Teile verwenden; Reparaturen durch autorisiertes Zentrum
Verwendungszweck	Heimwerken; Schrauben in Holz, Metall, Kunststoff

Häufig gestellte Fragen - One+ R18IDP RYOBI

Wie ändere ich die Drehrichtung des Schraubers?

Verwenden Sie den Drehrichtungswahlschalter über dem Schalter. Drücken Sie ihn nach links für Vorwärtsdrehung (Anziehen), nach rechts für Rückwärtsdrehung (Lösen). Erzwingen Sie nie den Wahlschalter, wenn das Werkzeug läuft.

Wie setze ich einen Einsatz in das Bohrfutter ein?

Ziehen Sie den Kragen des automatischen Bohrfutters nach vorne, stecken Sie den Einsatz vollständig ein und lassen Sie den Kragen los, um ihn zu verriegeln. Stellen Sie sicher, dass der Einsatz fest sitzt.

Welche Akkutypen sind kompatibel?

Alle Akkus der RYOBI One+ 18 V Serie. Verwenden Sie vom Hersteller empfohlene Akkus für beste Leistung und Sicherheit.

Wie warte ich den Schrauber?

Reinigen Sie das Werkzeug mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Lösungsmittel oder Chemikalien. Die Lager sind lebenslang geschmiert; keine zusätzliche Schmierung erforderlich.

Was tun, wenn der Schrauber nicht startet?

Überprüfen Sie, ob der Akku richtig eingesetzt und geladen ist. Stellen Sie sicher, dass der Drehrichtungswahlschalter nicht in Neutralstellung ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes RYOBI-Servicecenter.

Was ist die empfohlene Betriebstemperatur?

Das Werkzeug arbeitet von 0 °C bis 40 °C. Für den Akku liegt der Bereich bei 0 °C bis 40 °C im Betrieb und 0 °C bis 20 °C bei Lagerung.

Kann ich den Schrauber zum Bohren verwenden?

Nein, dieser Schlagschrauber ist nur zum Schrauben und Lösen von Schrauben ausgelegt. Zum Bohren verwenden Sie einen geeigneten Bohrer.

Wie reinige ich den Schraubenhalter MAG TRAY?

Wischen Sie den Halter mit einem trockenen Tuch ab, um Staub und Schmutz zu entfernen. Vermeiden Sie Kontakt mit Flüssigkeiten, die den Magneten beschädigen könnten.

Deckt die Garantie normale Abnutzung ab?

Nein, die 24-monatige Garantie deckt keine normale Abnutzung von Verschleißteilen wie Einsätze, Kohlebürsten oder Bohrfutter ab. Sie deckt Herstellungs- und Materialfehler ab.

Wo finde ich ein autorisiertes RYOBI-Servicecenter?

Besuchen Sie www.ryobitools.eu, um das nächste autorisierte Servicecenter zu finden. Reparaturen müssen von qualifiziertem Personal mit Originalteilen durchgeführt werden.

BEDIENUNGSANLEITUNG One+ R18IDP RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

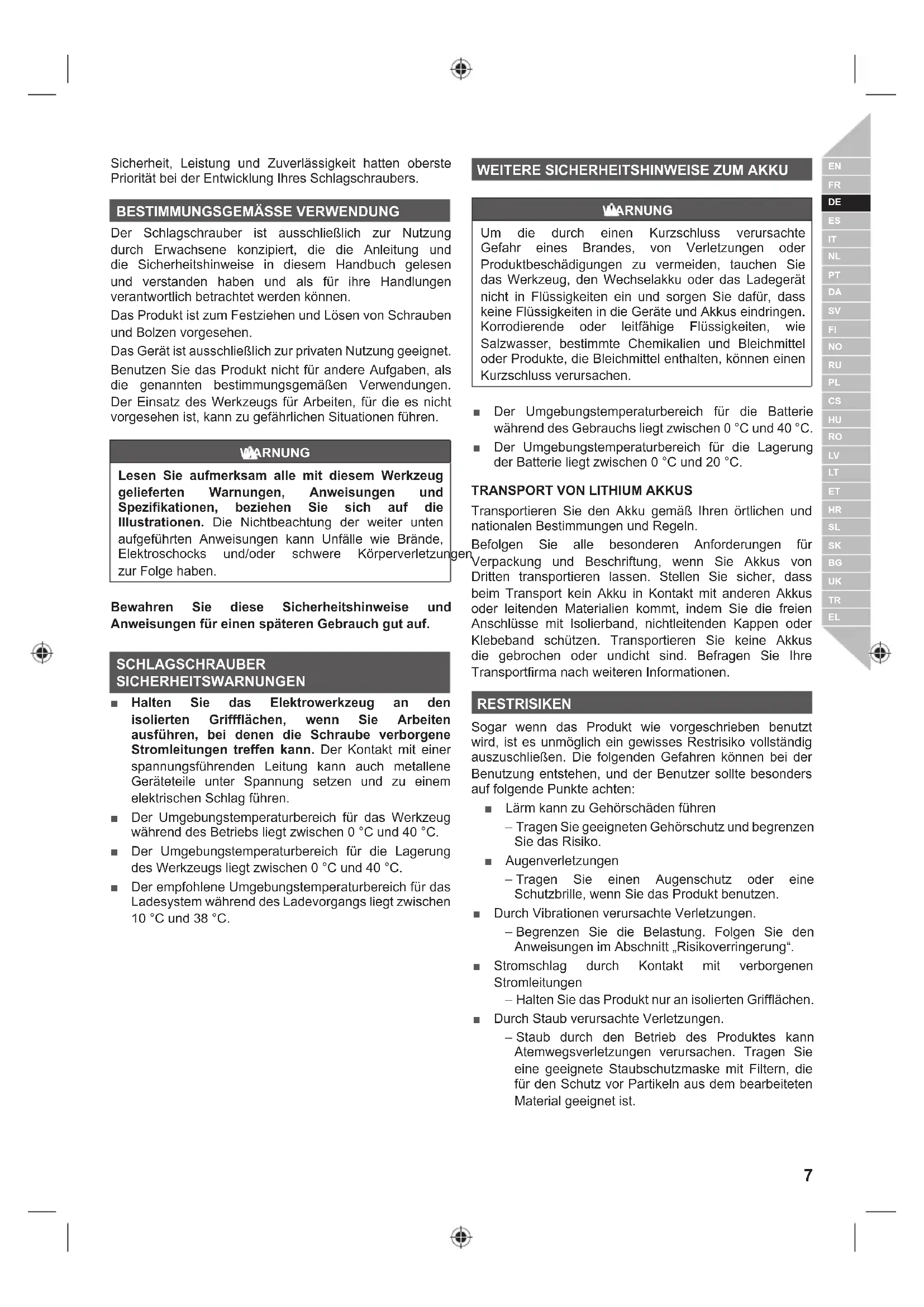

Achtung! Es ist wichtig, dass Sie vor Zusammenbau, Wartung und Benutzung des Produktes die Anweisungen in dieser Anleitung setzen.

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Schlagschraubers.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Schlagschauber ist ausschließlich zur Nutzung durch Erwachsene konzipiert, die die Anleitung und die Sicherheitshinweise in thisem Handbuch gelesen und verstanden haben und als für ihre Handlungen verantwortlich betrachtet werden können.

Das Produkt ist zum Festziehen und Lösen von Schrauben und Bolzen vorgesehen.

Das Gerät ist ausschließlich zur privaten Nutzung geeignet. Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen. Der Einsatz des Werkzeugs für Arbeiten, für die es nicht vorgesehen ist, kann zu gefährlichen Situationen führen.

WARNING

Lesen Sie aufmerksam alle mit thisem Werkzeuggelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unter aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzung zur Folge haben.

Bewahren Sie diese Sicherheitshinweise und Anweisungen für einen späteren Gebrauch gut auf.

SCHLAGSCHRAUBERSICHERHEITSWARNUNGEN

• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
  Der Umgebungstemperaturbereich fur das Werkzeug während des Betriebs liegt zwischen 0^ und 40^ .
  Der Umgebungstemperaturbereich fur die Lagerung des Werkzeugs liegt zwischen 0^ und 40^ .
  Der empfohlene Umgebungstemperaturbereich fur das Ladesystem während des Ladevorgangs liegt zwischen 10^ und 38^ .

WEITERERE SICHERHEITSHINWEISE ZUM AKKU

WARNING

Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

Der Umgebungstemperaturbereich fur die Batterie während des Gebrauchs liegt zwischen 0^ und 40^ .
Der Umgebungstemperaturbereich fur die Lagerung der Batterie liegt zwischen 0^ und 20^ .

TRANSPORT VON LITHIUM AKKUS

Transportieren Sie den Akku gemäß ihren örtlichen und nationalen Bestimmungen und Regeln.

Befolgen Sie alle besonderen Anforderungen für Verpackung und Beschriftung, wenn Sie Akkus von Dritten transportieren{lassen. Stellen Sie sichere, dass beim Transport kein Akku in Kontakt mit anderen Akkus oder leitenden Materialien kommt, indem Sie die freiener Anschlüsse mit Isolierband, nichtleitenden Kappen oder Klebeband schützen. Transportieren Sie keine Akkus die gebrochen oder undicht sind. Befragen Sie ihre Transportfirma nach weiteren Informationen.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschreiben benutzt wird, ist es unwilling ein gewisses Restrisiko vollständig auszuschlieben. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer soltealanders auf folgende Punkte achten:

Larm Kann zu Gehorschaden führen
- Tragen Sie geeigneten Gehorschutz und begrenzen Sie das Risiko.
Augenverletzungen
- Tragen Sie einen Augenschutz oder eine Schutzbrille, wenn Sie das Produkt benutzen.

Durch Vibrationen verursache Verletzungen.

-Begrenzen Sie die Belastung. Folgen Sie den Anweisungen im Abschnitt „Risikoverringerung".

Stromschlag durch Kontakt mit verborgenen Stromleitungen
- Halten Sie das Produkt nur an isolierten Grifflächen.
Durch Staub verursachte Verletzungen.
- Staub durch den Betrieb des Produktes kann Atemwegsverletzungen verursachen. Tragen Sie eine geeignete Staubschutzmaske mit Filtern, die für den Schutz vor Partikeln aus dem bearbeiteten Material geeignet ist.

RISKOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen konnen bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgebung und episodische Weißfürbung der Finger und treten normalerweise bei Kälte auf. Man Goes davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringn:

• Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Geräts Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrome beiträgt.
• Betätigten Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
• Machen Sie regelmäßig Pausen. Beschreiben Sie die Beanspruchung pro Tag.

Sollten bei Ihnen eines der zuvor beschriebenen Symptome / Zustände auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie bezüglich der Symptome einen Arzt auf.

WARNING

Verletzungen können durch large Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

1. Automatsches Spannfutter
2. Drehrrichtungswahlschalter
3. Ein-/Ausschalter mit variabler Drehzahlregelung
4. MAG TRAY Schraubenhalter
5. Bit-Halterung
6. Einzelnes Bit
7. Akku Aufnahmeschacht
8. Handgriff, isolierte Griffläche

WARTUNG UND PFLEGE

WARNING

Das Produkt darf niemals an das Stromnetz angeschlossen sein, wenn Sie Teile zusammenbauen, Einstellungen vornehmen, reinigen, Wartungsarbeitenden durchführten, oder wenn das Produkt nicht benutzt wird. Das Trennen des Produkts von der Stromversorgung verhindert einen unbeabsichtigten Start, der zu schweren Verletzungen führen kann.

WARNING

Verwenden Sie zur Wartung ausschließlich original Ersatzteile, Zubehor und Aufsätze des Herstellers. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

• Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.

WARNING

Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostloser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstoren, was zu schweren Verletzungen führen kann.

WARNING

Alle Reparaturen sollen den besseren Sicherheit und Zuverlassigkeit von einem autorisierten Kundendienst durchgefuhrt werden.

• Tragen Sie beim Arbeitsen mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenchutz. Tragen Sie außer dem bei staubigen Arbeitsen eine Atemschutzmaske.

ÖLEN

Alle Lagerelemente in dem Produkt sind mit genug qualitativ hochwertigem Schmiermittel für die gesamte Lebensdauer des Produktes unter normalen Betriebsbedingungen geöhlt. Daher ist keine zusätzliche Schmierung erforderlich.

UMWELTSCHUTZ

Recycleln Sie die Rohstoffe, anstatt sie im Haushaltsabfall zu entsorgen. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

EurAsian Konformitätszeichen

Ukrainisches Prüfzeichen

Bitte lessen Sie die Anweisungen sorgfältig, bevor Sie das Gerä einschalten.

Leerlaufdrehzahl

V Volt

Gleichstrom

min

Anzahl Umdrehungen oder Bewegungen pro Minute

Elektrische Geräte sollen nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen.

Wenden Sie sich an die ortliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

SYMBOLE IN DER BEDIENUNGSCANLEITUNG

Hinweis

Drehzahl, Minimum

Drehzahl, Maximum

Mit den folgenden Symbolen wird die Bedeutung der verschiedene Risikostufen, die mit dem Produkt einhergehen, dargestellt.

GEFAHR

Bezeichnet eine unmittelbare Gefahrensituation, die, falls Sie es nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

WARNING

Bezeichnet eine mögliche Gefahrensituation, die, falls Sie es nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

ACHTUNG

Bezeichnet eine mögliche Gefahrensituuation, die, falls Sie es nicht vermieden, zukleineren und mittleren Verletzungen führen kann.

ACHTUNG

(Ohne Warnsymbol) Weist auf eine Situation hin, die zu Sachschaden führen kann.

LÄR KÄNNADIN PRODUKT

Se sidan 79.

Der in thisem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN62841 gemessen und kann benutz werden um das Werkzeug mit anderen zu vergleichen. Er kann benutz werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel repraesientiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug fur verschiedene Einsatzbereiche benutz werden. Mit entsprechenden Zusatzgeraten oder bei schlechter Wartung kann der Schwingungspegel unterscheid sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit significant erföh den.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschellt ist, oder wenn es angeschellt aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Höhe warmhalten und Organisation der Arbeitszeiten.

ES ADVERTENCIA

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gitt für diese Produkte Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginn mit dem Datum des Kaufs. Diese Datum muss durch eine Rechnung oder einen anderen Kaufebeleg Dokumentiert werden. Diese Produkte wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt.Für den Fall einer professionellen bzw.kommenziellen Nutzung besteht daher keine Garantie.
2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den offen genannten Zeitraum hinaus zu verlangern, indem der Verbraucher die Registrierung auf der Website www.rybitools.eu durchfuhrt. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwartet. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrieren, wenn diese Land auf dem Online-Registrierungsfomular aufgeführnt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingebehen werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieveränderung.
3. Die Garantiedeckt alle Defekte des Gerats während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränk't sich auf Reparatur und/oder Ansatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerat fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleiung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgenden:
4. Schaden am Gerat, die auf unkorrekte Wartung zurückzuführen sind
   Geräte, an denen Veränderungen vorgenommen wurden
5. Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unlesserlich gemacht, verändert oder entfern wurde
6. Schaden durch Nichtbeachtung der Bedienungsanleitung
7. nicht-CE-zertifizierte Geräte
   Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techronic Industries Reparaturversuche vorgenommen wurden
   Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden
8. Schaden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremstoffe
   normaler VerschleB von Ersatzteilen
9. unangemessene Nutzung, Überlastung des Geräts
10. Nutzung nicht genehmigter Zubehörteile oder Ersatzteile
    mit dem Gerat gelieferte oder separat erworbene Zubehörteile.
    Dieser Ausschluss beinhaltet, ist aber nicht beschränkt auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen
11. Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleiersscheinungen unterworfen sind, einschließlich aber nicht beschrankt auf : Service- und Wartungssätze, Kohlebürsten, Lager, Spannfter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusammenhang griff, Transportkoffer, Schleifeller, Staubbeutel, Staubabsaurohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschaubern uw.
12. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführrt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation solte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es solte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.
13. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich weiter eine Garantieveränderung noch der Beginn eines neuen Garantiezeitauros. Die ausgetauschten Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
14. These Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, derTürkei und Russland.itte wenden Sie sich außerhalb dieser Gebiete an ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.ryobotools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in ihrer Höhe zu finden.

CONDICIONES DE APLICACION DE LA GARANTIA DE RYOBI

DE KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklaren wir, dass die Produkte

18V Schlagschrauber

Marke: RYOBI

Modelnumber: R18IDP

Seriennummembreich: 44478902000001 - 44478902999999

den folgenden europäischen Richtlinien und harmonisierten Normen entspricht 2006/42/EC, 2014/30/EU, 2011/65/EU.

EN 55014-1:2017, EN 55014-2:2015, EN 62841-1:2015, EN 62841-2-2:2014

RoHS Dokumentation ist gemäß EN 50581:2012 zusammengestellt

Todd Chipner

Sr. Director, Vorschriften und Sicherheit

Autorisiert die technische Datei zu erstellen:

Alexander Krug, Geschäftsführer

Techronic Industries GmbH
