BRUKSANVISNING DW558 DEWALT

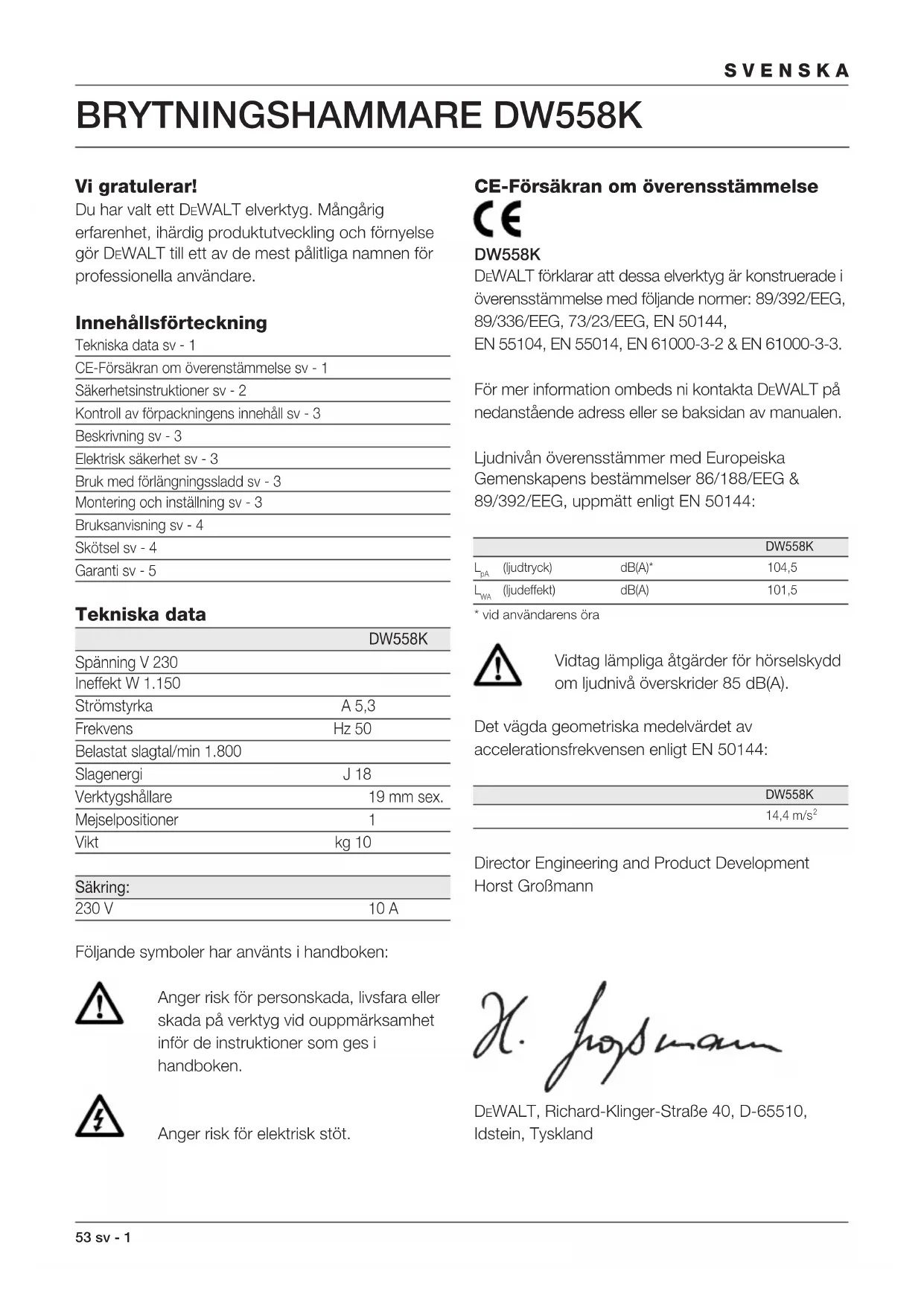

Vi gratulerar! Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Innehållsförteckning Tekniska data sv - 1 CE-Försäkran om överenstämmelse sv - 1 Säkerhetsinstruktioner sv - 2 Kontroll av förpackningens innehåll sv - 3 Beskrivning sv - 3 Elektrisk säkerhet sv - 3 Bruk med förlängningssladd sv - 3 Montering och inställning sv - 3 Bruksanvisning sv - 4 Skötsel sv - 4 Garanti sv - 5 Tekniska data DW558K Spänning V 230 Ineffekt W 1.150 Strömstyrka A 5,3 Frekvens Hz 50 Belastat slagtal/min 1.800 Slagenergi J 18 Verktygshållare 19 mm sex. Mejselpositioner 1 Vikt kg 10 Säkring: 230 V 10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. CE-Försäkran om överensstämmelse DW558K DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 89/392/EEG, uppmätt enligt EN 50144: DW558K

(ljudeffekt) dB(A) 101,5* vid användarens öra Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A). Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144: DW558K14,4 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland54 SVENSKA sv - 2 Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. 1 Använd hörselskydd Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd. 2 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 3 Tänk på arbetsmiljöns inverkan Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser. 4 Skydda Dig mot elektriska stötar Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare. 5 Utom räckhåll för barn Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand. 6 Förvara verktyg säkert När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 7 Överbelasta inte elverktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 8 Använd rätt elverktyg Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för: använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ. 9 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 10 Använd skyddsglasögon Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask. 11 Misshandla inte sladden Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter. 12 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet. 13 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 14 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 15 Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs. 16 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas. 17 Undvik oavsiktlig inkoppling Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget. 18 Förlängningssladdar utomhus Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta. 19 Var uppmärksam Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött.55 sv - 3 SVENSKA 20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. 21 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 22 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Brytningshammare 1 Sidohandtag 1 Sexkantnyckel 1 Spetsig mejsel 1 Dammkåpa 1 Låda (endast K-modeller) 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Beskrivning (fig. A) Din DEWALT Brytningshammare är konstruerad för professionella tunga rivnings-, mejslings- och skärarbeten i betong, murverk, sten och dylika material. 1 Strömbrytare 2 Frikoppling strömbrytare 3 Verktygshållare för 19 mm sexkantstillbehör 4 Sidohandtag 5 Låsning sidohandtag 6 Kåpa brytarhandtag 7 Kolborstlucka 8 Undre servicekåpa 9 Övre servicekåpa 10 Kåpa växellåda och verktygshållare 11 Spärrstång verktyg 12 Dammkåpa Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data). Om du använder en sladdvinda, vira alltid av sladden fullständigt. Montering och inställning Koppla alltid ur verktyget innan Du börjar med montering och inställning. Montering och avlägsnande av 19 mm sexkantstillbehör (fig. B) Din DEWALT Brytningshammare använder verktyg56 SVENSKA sv - 4 med 19 mm sexkantskaft (se den inlagda bilden i fig. B för en genomskärning av ett mejselskaft).

• Smörj mejselskaftet. Håll verktyget fritt från verktygsfett.

• Tryck in spärrstången (11) och vrid den 180°.

• Sätt in mejselskaftet i verktygshållaren (3).

• Tryck in spärrstången och vrid tillbaka den till sitt utgångsläge.

• Drag i mejseln för att se om den är ordentligt spärrad. Hammarfunktionen kräver att mejseln kan svänga flera centimeter i längdriktningen medan den sitter i verktygshållaren.

• Montera dammkåpan (12) över änden på verktygshållaren (3).

• Avlägsna mejseln genom att trycka in spärrstången (11), vrida den 180° och dra ut mejseln ur hållaren. Montering av sidohandtaget (fig. C) Sidohandtaget (4) kan monteras framtill på Brytningshammaren för att passa både höger- och vänsterhänta användare. Använd Brytningshammaren endast med sidohandtaget ordentligt på plats.

• Lossa sidohandtagets låsning (5).

• Avlägsna om så behövs monteringsanordningen och sätt tillbaka den på maskinens andra sida.

• Vrid sidohandtaget med klämma och allt till önskad position.

• Sätt fast sidohandtagets klämanordning i läge genom att dra åt låsningen (5). Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• Se till att du vet var rör- och elledningar befinner sig.

• Utöva endast lätt tryck på redskapet (ca. 20 kg). Större tryck gör inte att det går fortare att borra, men reducerar redskapets prestanda och gör att det slits fortare. Rivning, skärning och mejsling (fig. A)

• Välj en lämplig mejsel och smörj dess skaft.

• Montera mejseln och se till att den är ordentligt spärrad.

• Montera dammkåpan (12).

• Montera och ställ in sidohandtaget (4) och drag åt låsningen (5).

• Starta maskinen genom att trycka in strömbrytaren (1). Motorn löper nu kontinuerligt.

• Stanna maskinen genom att trycka in och släppa frikopplingen (2). Stäng alltid av maskinen när du slutar arbeta och innan du drar ur sladden. Diverse 19 mm sexkantmejslar och -spetsar kan erhållas separat. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Skötsel Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

• Brytningshammaren kan inte servas av användaren. Tag maskinen till en erkänd DEWALT-reparatör efter ca. 100 arbetstimmar. Om problem uppstår tidigare, kontakta en DEWALT-reparatör. Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa. Skötsel av tillbehör Att underhålla tillbehören i tid garanterar optimalt arbetsresultat och spar tillbehören.

• Slipa mejslarna på en slipskiva. Se fig. D för rätt slipvinklar för följande mejslar: - spadmejsel (13) - huggmejsel (14) - spetsmejsel (15)57 sv - 5 SVENSKA - U-formad mejsel (16) - hålmejsel (17) - brukmejsel (18) - tandad mejsel (19)

• Dessa mejslar kan endast slipas ett begränsat antal gånger. Kontakta vid tvivel din återförsäljare för råd.

• Se till att eggen inte överhettas på grund av för stort tryck. Detta kan skada mejselns härdning. Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALT- produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.

• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT.58
