BRUGSANVISNING DW558 DEWALT

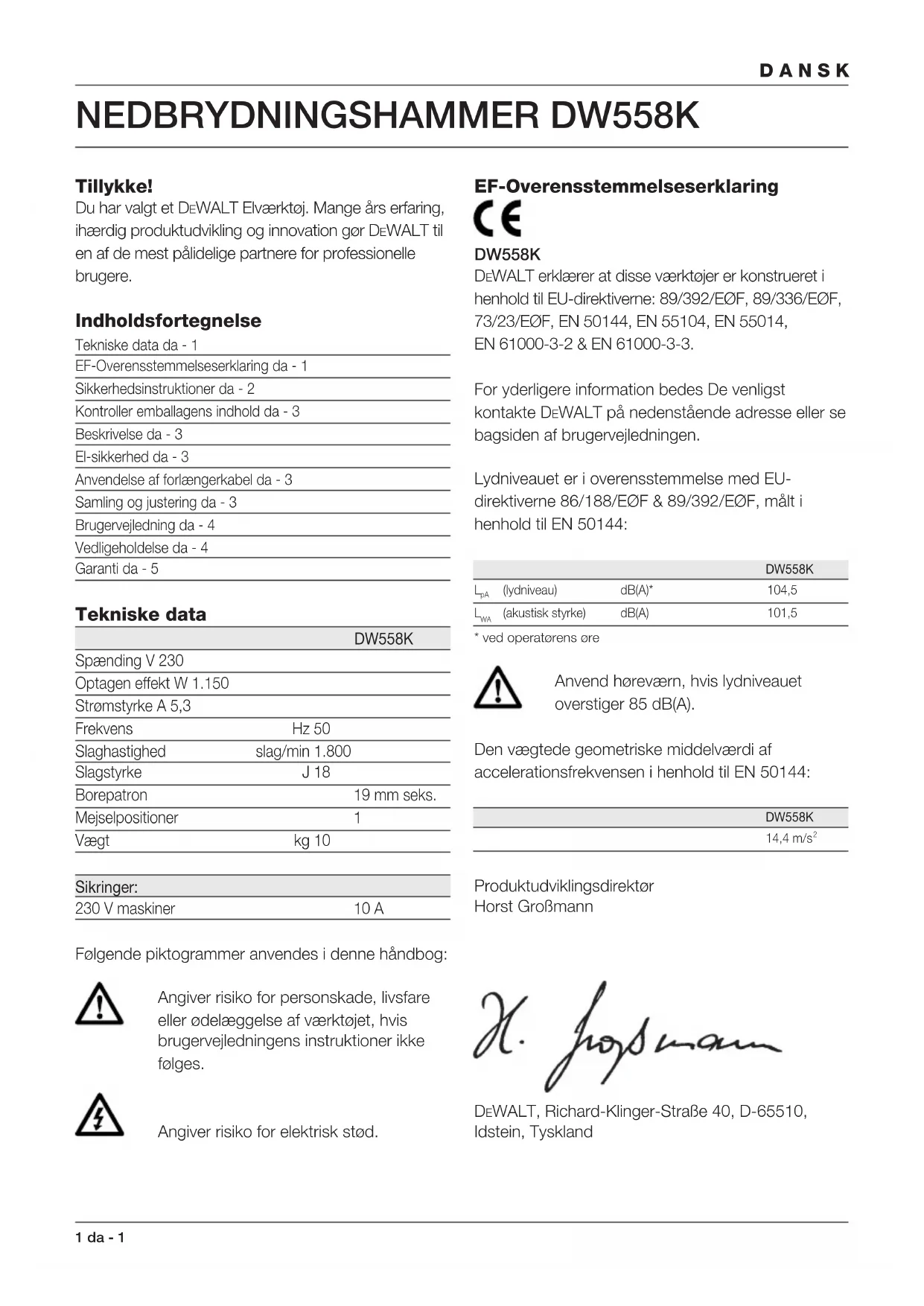

Tillykke! Du har valgt et DEWALT Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Indholdsfortegnelse Tekniske data da - 1 EF-Overensstemmelseserklaring da - 1 Sikkerhedsinstruktioner da - 2 Kontroller emballagens indhold da - 3 Beskrivelse da - 3 El-sikkerhed da - 3 Anvendelse af forlængerkabel da - 3 Samling og justering da - 3 Brugervejledning da - 4 Vedligeholdelse da - 4 Garanti da - 5 Tekniske data DW558K Spænding V 230 Optagen effekt W 1.150 Strømstyrke A 5,3 Frekvens Hz 50 Slaghastighed slag/min 1.800 Slagstyrke J 18 Borepatron 19 mm seks. Mejselpositioner 1 Vægt kg 10 Sikringer: 230 V maskiner 10 A Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Angiver risiko for elektrisk stød. EF-Overensstemmelseserklaring DW558K DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen. Lydniveauet er i overensstemmelse med EU- direktiverne 86/188/EØF & 89/392/EØF, målt i henhold til EN 50144: DW558K

(akustisk styrke) dB(A) 101,5* ved operatørens øre Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144: DW558K14,4 m/s

Produktudviklingsdirektør Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland2da - 2 DANSK Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand. 1 Brug høreværn Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn. 2 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 3 Tænk på arbejdsmiljøets indflydelse Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser. 4 Beskyt dig mod elektriske stød Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder. 5 Hold børnene på afstand Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn. 6 Opbevar værktøj sikkert Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 7 Overbelast ikke elværktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde. 8 Brug det rigtige elværktøj Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde. 9 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 10 Brug beskyttelsesbriller Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske. 11 Ledningen må ikke mishandles Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter. 12 Sæt arbejdsemnet fast Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet. 13 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 14 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt. 15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør 16 Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes. 17 Undgå utilsigtet start Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket. 18 Forlængerledninger udendørs Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette. 19 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt.3 da - 3 DANSK 20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra. 21 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 22 Få dit værktøj repareret hos et autoriseret DEWALT serviceværksted Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere. Kontroller emballagens indhold Emballagen indeholder: 1 Nedbrydningshammer 1 Sidehåndtag 1 Umbrachonøgle 1 Spids mejsel 1 Støvafskærmning 1 Kasse 1 Brugervejledning 1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) Din DEWALT nedbrydningshammer er konstrueret til krævende nedrivningsarbejde, mejsling og ciselering i beton, mursten, sten og andre murværksmaterialer. 1 Afbryder 2 Udløserknap 3 Værktøjsholder til 19 mm sekskantet tilbehør 4 Sidehåndtag 5 Lås for sidehåndtaget 6 Afbryderdæksel 7 Kulbørstedæksel 8 Nederste servicedæksel 9 Øverste servicedæksel 10 Gearkassedæksel og dæksel for værktøjsholder 11 Værktøjslås 12 Støvafskærmning El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dit DEWALT-værktøj er dobbeltisoleret i henhold til EN 50144; jordledning er derfor ikke påkrævet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm

. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Samling og justering Træk stikket ud af stikkontakten inden samling og justering. Indsætning og udtagning af 19 mm sekskantet tilbehør (fig. B) Din DEWALT nedbrydningshammer bruger tilbehør med 19 mm sekskantet værktøjsskaft (se tværsnit af mejselskaft på fig. B).4da - 4 DANSK

• Smør mejselskaftet. Hold værktøjet fri for værktøjsfedt.

• Tryk værktøjlåsen (11) ind og drej den 180°.

• Sæt mejselskaftet ind i værktøjsholderen (3).

• Tryk værktøjslåsen ind og drej den tilbage til den oprindelige position.

• Monter støvafskærmningen (12) over værktøjsholderens (3) ende.

• Mejslen fjernes ved at trykke værktøjslåsen (11) ind og dreje den 180° og trække mejslen ud af værktøjsholderen. Montering af sidehåndtaget (fig. C) Sidehåndtaget (4) kan monteres forrest på nedbrydningshammer så det passer både for højre- og venstrehåndende brugere. Brug altid nedbrydningshammer med sidehåndtaget korrekt monteret.

• Skru sidehåndtagets lås (5) ud.

• Ved behov fjernes sidehåndtagets monteringsenhed og monteres på den modsatte side af maskinen.

• Drej håndtaget til det kommer i ønsket stilling og fastgør det. Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Pas på du ikke borer i rør og ledninger.

• Apply a pressure of approx. 20 - 30 kg to the tool. Excessive force does not speed up chiselling but decreases tool performance and may shorten tool life. Nedrivning, ciselering og mejsling (fig. A)

• Vælg en egnet mejsel og smør skaftet på den.

• Sæt mejslen i maskinen og kontroller, at det er ordentligt fastspændt.

• Monter støvafskærmningen (12).

• Monter og indstil sidehåndtaget (4) og spænd sidehåndtagets lås (5).

• Start maskinen ved at trykke på startknappen (1). Maskinen kører nu konstant.

• Maskinen stoppes ved at trykke kortvarigt på låseknappen (2). Startknappen skal altid være i OFF-position, når arbejdet er afsluttet og før ledningen tages ud. Der kan købes forskellige typer af 19 mm sekskantede mejsler og spidser som ekstraudstyr. Nærmere oplysninger om tilbehør fås hos Deres forhandler. Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

• Nedbrydningshammeren er ikke beregnet til at blive repareret af brugeren. Indlever værktøjet til et autoriseret serviceværksted efter ca. 100 timers drift. Hvis der opstår problemer inden da, kontaktes et autoriseret serviceværksted. Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud. Vedligeholdelse af tilbehør Vedligeholdelse af tilbehøret i tide, sikrer optimale resultater ved arbejdet og en lang og effektiv levetid.

• Slib mejslerne med slibeskiver. Se fig. D vedrørende passende vinkler for følgende mejsler: - spadeformet mejsel (13) - kold mejsel (14) - spids mejsel (15) - U-formet mejsel (16) - hul mejsel (17) - stampemejsel (18) - tandmejsel (19)

• Disse mejsler kan kun genslibes et begrænset antal gange. Hvi du er i tvivl, kan din forhandler vejlede dig.5 da - 5 DANSK

• Sørg for, at spidsen ikke bliver overophedet på grund af for stort tryk. Derved kan tilbehørets hårdhed forringes. Opslidt værktøj og miljøet Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted. DEWALT service Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/ prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat. GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALT- værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE • Vedligeholdelsen eller service af dit DEWALT- værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI • Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.

• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder. Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT.6 DEUTSCH de - 1
