MANUAL DE USUARIO DW558 DEWALT

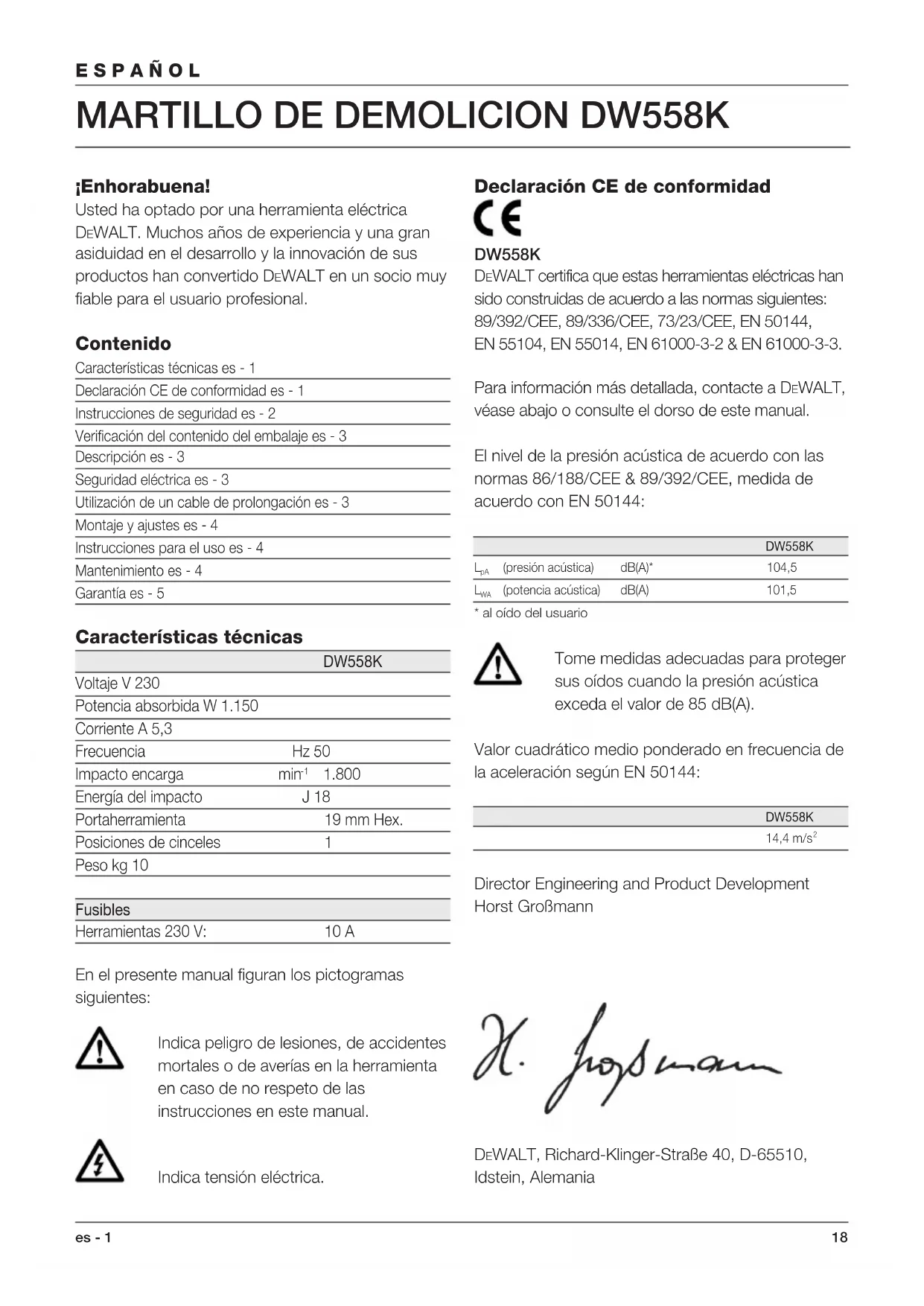

¡Enhorabuena! Usted ha optado por una herramienta eléctrica DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Contenido Características técnicas es - 1 Declaración CE de conformidad es - 1 Instrucciones de seguridad es - 2 Verificación del contenido del embalaje es - 3 Descripción es - 3 Seguridad eléctrica es - 3 Utilización de un cable de prolongación es - 3 Montaje y ajustes es - 4 Instrucciones para el uso es - 4 Mantenimiento es - 4 Garantía es - 5 Características técnicas DW558K Voltaje V 230 Potencia absorbida W 1.150 Corriente A 5,3 Frecuencia Hz 50 Impacto encarga min

Energía del impacto J 18 Portaherramienta 19 mm Hex. Posiciones de cinceles 1 Peso kg 10 Fusibles Herramientas 230 V: 10 A En el presente manual figuran los pictogramas siguientes: Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual. Indica tensión eléctrica. Declaración CE de conformidad DW558K DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual. El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 89/392/CEE, medida de acuerdo con EN 50144: DW558K

(presión acústica) dB(A)* 104,5

(potencia acústica) dB(A) 101,5* al oído del usuario Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A). Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144: DW558K14,4 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania19 ESPAÑOL es - 2 Instrucciones de seguridad Al utilizar Herramientas Eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad! Generalidades 1 Mantenga limpia el área de trabajo Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entorno del área de trabajo No exponga las Herramientas Eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice Herramientas Eléctricas en la proximidad de líquidos o gases inflamables. 3 Protéjase contra las descargas eléctricas Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (por ej. humedad elevada formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica a través de intercalar un transformador de separación o un interruptor de protección de corriente de defecto (FI). 4 ¡Mantenga alejados a los niños! No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión. 5 Cables de prolongación para el exterior Al trabajar fuera, utilice siempre cables de prolongación destinados al uso exterior y marcados en consecuencia para ello. 6 Guarde las herramientas que no utiliza Las Herramientas Eléctricas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. 7 Vista ropa de trabajo apropiada No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto. 8 Lleve gafas de protección Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. 9 Respete el nivel máximo de la presión acústica Tome medidas adecuadas para la protección de los oídos cuando la presión acústica exceda el valor de 85 dB(A). 10 Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. 11 No alargue demasiado su radio de acción Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 12 Evite un arranque involuntario No mantenga el dedo en el interruptor al transportar la herramienta enchufada. Asegúrese de que el interruptor esté en posición de parada al enchufar la herramienta. 13 Esté siempre alerta Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado. 14 Desenchufe la herramienta Desconecte la herramienta y espere que esté completamente parada antes de dejarla sin vigilar. Desenchufe la herramienta cuando no se utilice y antes de proceder al mantenimiento o sustituir accesorios. 15 Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 16 Utilice la herramienta adecuada En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. ¡ATENCION! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas. 17 Cuide el cable de alimentación No lleve la herramienta por el cable, ni tire del cable para desenchufar la herramienta. Proteja el cable del calor, del aceite y de las aristas vivas.20 ESPAÑOL es - 3 18 Mantenga las herramientas asiduamente Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa. 19 Comprobar que no haya partes averiadas Antes de utilizar la herramienta, compruebea que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DEWALT. 20 Haga reparar su herramienta en un Centro de Servicio DEWALT Esta Herramienta Eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de Herramientas Eléctricas debe ser efectuada únicamente por un técnico competente. Verificación del contenido del embalaje El paquete contiene: 1 Martillo de demolición 1 Empuñadura lateral 1 Llave Allen 1 Cincel puntiagudo 1 Guardapolvo 1 Caja metálica 1 Manual de instrucciones 1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.

• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripción (fig. A) Este martillo de demolición de DEWALT ha sido diseñado para aplicaciones profesionales, tales como obras de demolición, cincelado y embutido en hormigón, ladrillo, piedra y otros materiales de albañilería. 1 Conmutador ON/OFF 2 Conmutador de funcionamiento continuo 3 Portaherramienta para accesorios de 19 mm hex. 4 Empuñadura lateral 5 Pomo de fijación de empuñadura lateral 6 Cubierta de empuñadura con conmutador 7 Cubierta del acceso a escobillas de carbono 8 Cubierta del acceso inferior para servicio 9 Cubierta del acceso superior para servicio 10 Cubierta del acceso a la caja de engranaje y portaherramientas 11 Clavija de retención de herramienta 12 Guardapolvo Seguridad eléctrica El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. Su herramienta DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra. Sustitución de cable o enchufe Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa. Utilización de un cable de prolongación En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm

Si utiliza un carrete de cable, desenrolle siempre el cable completamente.21 es - 4 ESPAÑOL Montaje y ajustes Desenchufe la herramienta antes de proceder con el montaje y los ajustes. Insertar y desmontar accesorios de 19 mm Hex. (fig. B) Este martillo de demolición de DEWALT utiliza accesorios con cola de 19 mm Hex. (véase la fig. B, el detalle destaca un corte transversal de una cola de cincel).

• Engrase la cola de cincel. No se debe aplicar lubricante para puntas en la herramienta eléctrica.

• Pulse la clavija de retención de herramienta (11) y gírela 180°.

• Inserte la cola de cincel en el portaherramienta (3).

• Pulse la clavija de retención de herramienta (11) y gírela hasta que alcance su posición original.

• Tire del cincel para verificar si está bien bloqueado. La función de martillar requiere que el cincel pueda mover axialmente sobre varios centímetros mientras se encuentre bloqueado en el portaherramienta.

• Monte el guardapolvo (12) al extremo del portaherramienta (3).

• Para sacar el cincel, pulse la clavija de retención de herramienta (11), gírela180° y retire el cincel del portaherramienta. Montar la empuñadura lateral (fig. C) La empuñadura lateral (4) puede montarse en la parte frontal del martillo de demolición, para acomodar tanto los usuarios diestros como los zurdos. Compruebe siempre que la empuñadura lateral está bien montada antes de utilizar el martillo de demolición.

• Desenrosque el pomo de fijación de la empuñadura lateral (5).

• Si es necesario, remueva el conjunto de montaje de la empuñadura lateral y vuelva a montarlo en el otro lado de la herramienta.

• Gire el conjunto de montaje hasta alcanzar la posición deseada.

• Para bloquear el conjunto de montaje de la empuñadura lateral, apriete el pomo de fijación (5). Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación.

• Infórmese sobre la ubicación de tuberías y de cables eléctricos.

• Sólo se debe ejercer una ligera presión sobre la herramienta (20 - 30 kg). Una presión excesiva no acelera el cincelado, sino que reduce la efectividad de la herramienta e incluso puede reducir su vida útil. Demoler, cincelar y acanalar (fig. A)

• Seleccione el cincel apropiado y engrase la cola.

• Inserte el cincel y verifique si está bloqueado como es debido.

• Monte el guardapolvo (12).

• Monte y ajuste la empuñadura lateral (4) y apriete el pomo de fijación de la empuñadura lateral (5).

• Para hacer funcionar pulse el conmutador ON/OFF (1). La herramienta funcionará en modo continuo.

• Para parar la herramienta, pulse brevemente el interruptor de bloqueo (2). Siempre se debe poner el conmutador en OFF cuando se ha terminado el trabajo y antes de desenchufar la herramienta. Varios tipos de puntas y cinceles de 19 mm Hex. están disponibles como accesorios opcionales. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. Mantenimiento Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

• El martillo de demolición no puede ser reparado por el usuario. Lleve la herramienta a un agente DEWALT autorizado después de unas 100 horas de operación. En caso de problemas antes del término de dicho plazo, póngase en contacto con un agente DEWALT autorizado.22 ESPAÑOL es - 5 Lubricación Su herramienta eléctrica no requiere lubricación adicional. Limpieza Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave. Mantenimiento de los accesorios Un buen mantenimiento puntual de los accesorios garantiza resultados óptimos durante el uso, así como una larga vida útil de estos accesorios.

• Afile los cinceles en discos de afilado. Véase la fig. D para los ángulos apropiados para los siguientes cinceles: - cincel de espada (13) - cincel de banco (14) - cincel puntiagudo (15) - cincel en forma de U (16) - cincel hueco (17) - cincel de mortero (18) - cincel dentado (19)

• Estos cinceles sólo pueden ser afilados cierto número de veces. En caso de duda, póngase en contacto con su suministrador para que le aconseje cómo proceder.

• Asegúrese de que el cortante no pierda color por una presión excesiva, ya que esto puede perjudicar la dureza del accesorio. Herramientas desechadas y el medio ambiente Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente. GARANTÍA

• 30 DÍAS DE SATISFACCIÓN COMPLETA • Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.

• UN AÑO DE SERVICIO GRATUITO • Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

• UN AÑO DE GARANTÍA • Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:

• El producto no haya sido utilizado inadecuadamente.

• No se haya intentado su reparación por parte de una persona no autorizada.

• Se presente la prueba de compra. Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual.23 fr - 1 FRANÇAIS
