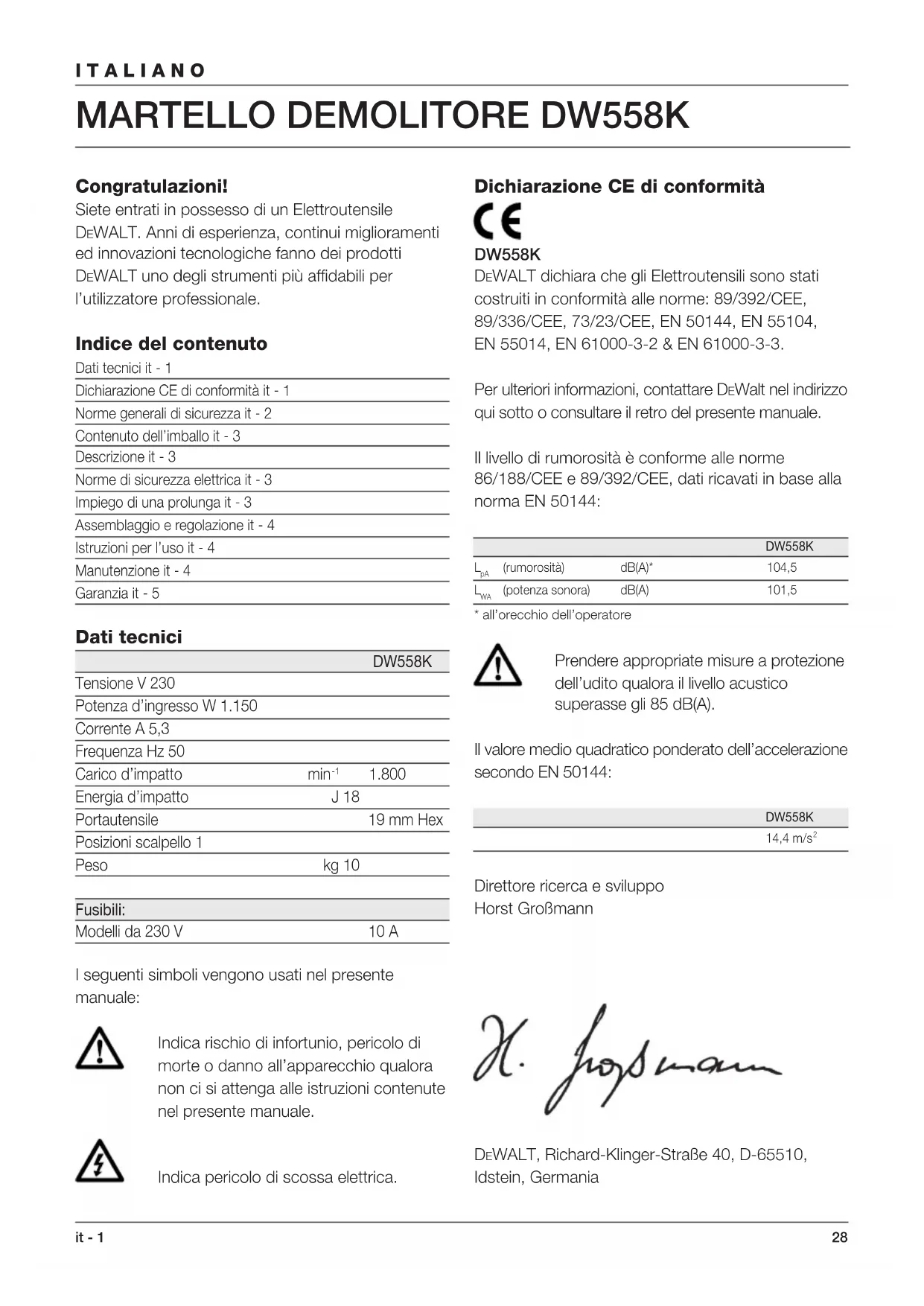

MANUALE UTENTE DW558 DEWALT

Siete entrati in possesso di un ElettROUTensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti DeWALT uno degli strumenti più affidavitili per l'utilizzatore professionale.

Indices del contentuto

Dati tecnici it - 1

Dichiarazione CE di conformità it - 1

Norme generali di sicurezza it - 2

Contenuto dell'imballo it - 3

Descrizione it - 3

Norme di sicurezza elettrica it - 3

Impiego di una prolonga it - 3

Assemblaggio e regolazione it - 4

Istruzioni per l'uso it - 4

Manutenzione it - 4

Garanzia it - 5

Dati tecnici

	DW558K
Tensione V 230
Potenza d'ingresso W 1.150
Corrente A 5,3
Frequenza Hz 50
Carico d'impatto	min-1	1.800
Energia d'impatto	J 18
Portautensile		19 mm Hex
Posizioni scalpello 1
Peso	kg 10
Fusibili:
Modelli da 230 V		10 A

I seguenti symboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolodi morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica pericolodi scossa elettrica.

Dichiarazione CE di conformità

CE

DW558K

DeWALT dichiara che gli Elettroutensili sono statici costrui in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare DeWalt nel indirizzo qui除去 o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:

			DW558K
LpA	(rumorosità)	dB(A)*	104,5
LwA	(potenza sonora)	dB(A)	101,5

• all'orecchio dell'operatore

Prerendere appropriate misure a protezione dell'udito qualora il livllo acustico superasse gli 85 dB(A).

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

DW558K

14,4 m/s²

Direttore ricerca e sviluppo Horst GroBmann

X. fopsman

DeWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Germania

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza alla ridurre i rischi d'incendio, scariche elettriche e ferimenti. Leggere attendamente le seguenti istruzioni prima di utilizzato il prodotto. Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita I'area di lavoro

Ambiente e banchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non esporre gli utensili elettrici all'umidità. Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmossera gassosa o infammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può augmentare la sicurezza elettrica collegando in series un trasformatore d'isolamento o un interrottore di sicurezza per correnti di guasto (Fl).

4 Tenere i bambini lontani dall'area di lavoro

Non permettere che persone estranee tocchino l'utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.

5 Cavo di prolunga per l'uso esterno

Se l'utensile viene utilizzato all'aperto, si faccia uso sostanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.

6 Custodia dell'elettroutensile après l'uso

Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori alla portata dei bambini.

7 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rinanere impigliati nelle parti mobili dell'utensile. Lavorando all'aperto indossare quanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione

dell'udito se il livello acustico supera gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morphe per bloccare il pezzo da lavorare, ciò aumento la sicurezza e consente di mantenere entrambé le mani libere per operare meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando positioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell'Elettroutensile collegato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sa in posizione OFF prima di inseire la spina.

13 Stare sempre attenti

Prestare attenuationa quanto si sta facendo. Usare il proprio buon senso e non utilizzato l'utensile quando si è stanchi.

14 Staccare l'alimentazione dell'utensile

Spagnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l'utensile rimane inutilizzato e prima di eseguire qualiasi operatione di manutenzione dell'utensile o di sostituzione degli accessori.

15 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'Eletttroutensile si abbia cura di togliere chiavi e altri strumenti.

16 Usare l'utensile adatto

L'utilizzo previsto èindicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandi nel manuale d'uso possono comportare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinare l'utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato

farlo riparare presso un Centro di Assistenza tecnica autorizzato DeWALT. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sia in grado di effettuire il suo lavoro in modo corretto. Controllare l'allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altre condizioni che possono compromettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l'utensile se l'interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DeWALT.

20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati DeWALT per le riparazioni

Il presente Eletttroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolò di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato.

Contenu dell'imballo

L'imballo comprende:

1 Martello demolitore
1 Maniglia laterale
1 Chiave per brugole
1 Scalpello a punta
1 Parapolvere
1 Cassetta metallica
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenuazione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

Il Martello demolitore DeWALT è stato studiato per applicazioni pesanti di tipo professionale consistenti in lavori di demolizione, scalpamenti e scavo in calcestruzzo, mattoni, pietra e altri materiali da costruzione.

1 Interruftore ON/OFF
2 Interruttore di bloccaggio
3 Portautensile per accessori da 19 mm
4 Maniglia laterale
5 Rotella fissaggio manico laterale
6 Coperchio levetta interruptore
7 Coperchio accesso spazzola carbone
8 Coperchio inferiore di accesso per manutenzione
9 Coperchio superiore di accesso per manutenzione

10 Coperchio accesso scatola ingranaggi e portautensile

11 Barra bloccaggio utensile
12 Parapolvere

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetto.

Il Vostro utensile DeWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perché non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione,utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra)- utensili elettrici
CH Gli appearecchi portatili,utilizzati in ambiente esterno, devono essere collegati ad un interrottore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostuire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inseire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolonga, quest'ultima dovrè essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm². Se si utilizes un avolgitore, estrarre il cavo per l'intera lunghezza.

Norma generale:

Utilizzato esclusivamente cavi di alimentazione del tipo H07RN-F.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina alla presa di alimentazione.

Inserimento e rimozione accessori da 19 mm Hex (fig. B)

Il Martello demolitore DeWALT utilizza accessori con gambo da 19 mm Hex. (fare riferimento al dettaglio della Fig. B che mystra una sezione del gambo di uno scalpello).

• Ingrassare l'attacco dello scalpello.

Non applicare lubricidente per punte all'Utensile elettrico.

• Spingere in除去la barra di bloccaggio utensile (11) e ruotarla di 180^ .
• Inserire l'attaco dello scalpello nel portautensile (3).
• Spingere in dentro la barra di bloccaggio utensile e riportarla nella posizione originale.
• Premere sullo scalpello per verificare che sia correttamente bloccato. Il funzionamento del martello prevede che lo scalpello, quando è bloccato nel portautensile, si possa muovere assialmente di alcuni centimetri.
• Inserire il parapolvere (12) nell'estremita del portautensile (3).
• Per togliere uno scalpello, spingere in quello la barra di bloccaggio utensile (11), ruotarla di 180^ ed estrarre lo scalpello dal portautensile.

Montaggio della maniglia laterale (fig. C)

La maniglia laterale (4) cui essere montata sulla parte anteriore del Martello demolitore per adattarsi ad utenti sua destrorsi che mancini.

Far funzionare sempre il Martello demolitore con la maniglia laterale correttamente montata.

• Svitare la rotella di fissaggio della maniglia laterale (5).

• Se è necessario, rimuovere il dispositivo d'attacco maniglia laterale e rimontarlo sul lato opposto dell'attrezzo.

• Mettere il disposativo d'attacco nella posizione desiderata.

• Bloccare in posizione il dispositivo d'attacco maniglia laterale stringendo l'apposita rotella (5).

Istruzioni per I'uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi di non forare sopra tubi o fili elettrici.
• Esercitare solo una pressione modesta sull'utensile (20 - 30 kg). La pressione eccessiva non solo non aumento la velocità di scalpella ma influisce negativamenteanche sulla durata dell'utensile.

Lavori di demolizione, scavo e scanalatura (fig. A)

• Scegliere lo scalpello adatto e ingrassarne l'attaco.
• Inserire lo scalpello e verificare che sia correttamente bloccato.
  Montare il parapolvere (12).
• Montare e sistemare la maniglia laterale (4) stringendo la rotella di fissaggio (5).
• Per far funzionare l'attrezzo, premere I'interruttore ON/OFF (1). Ora I'utensile funziona in modo continuo.
• Per arrestare l'utensile, premere per breve tempo l'interruttore di bloccaggio (2). Specnere sempre l'utensile quando il lavoro è finito e prima di scollegarlo.

Sono disponibili a scelta diversi tipi di scalpello da 19 mm Hex.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettroutensile DeWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre ave cura dell'utensile e sottomorlo a manutenzione periodica.

• La manutenzione del Martello demolitore non può essere fattadall'utente.Portare l'attezzo da un riparatore autorizzato DeWALT dopo circa 100 ore d'impiego. Se intervengono problemi prima di questo termine, rivolgersi a un riparatore DeWALT autorizzato.

Lubrificazione

Il Vostro eletttrutensile non richiede lubrificazione addizionale.

Pulitura

Tenere libero le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Manutenzione accessori

La tempestiva manutenzione degli accessori negarantisce i migliori risultati sul lavoro e la massima durata ed efficienza.

• Rettificare gli scalpelli alla mola. Riferirsi alla Fig. D per gli angoli caratteristici dei seguenti scalpelli:
• Scalpello a lancia (13)
• Scalpello a freddo (14)
• Scalpello a punta (15)
• Scalpello a U (16)
• Scalpello cavo (17)
• Scalpello per malta (18)
• Scalpello dentato (19)

• Questi scalpelli possono essere rirettificati solo un numero limitato di volte. In caso di dubbio, rivolgersi per istruzioni al proprio concessionario.
• Assicurarsi che il tagliente non presenti scolorimenti provocati da eccessiva pressione, che cui pregiudicare la durezza dell'accessorio.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia diportare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DeWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.

GARANZIA

- GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE

Se non siete completeness soddisfatti delle prestazioni del vostro utensile DEWALT, potere restituirlo entro 30 giorni alla data di acquireo, presso una nostra filiale di assistenza per ottener il rimborso o ilchio dell'utensile, presentando debita prova dell'avvenuto acquireo.

MANUTENZIONE GratisITA PER UN ANNO

L'eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi alla data di acquisto sare effettuata gratuiteamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.

GARANZIA TOTALE DI UN ANNO

Se il vosto prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisto, provederemo alla sostituzione gratuite delle parti difettose o a nostro giudizio, alla sostituzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
  Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.

Contattare il proprio rivenditore abituale o la Sede Centrale DeWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).

BREEKHAMER DW558K
