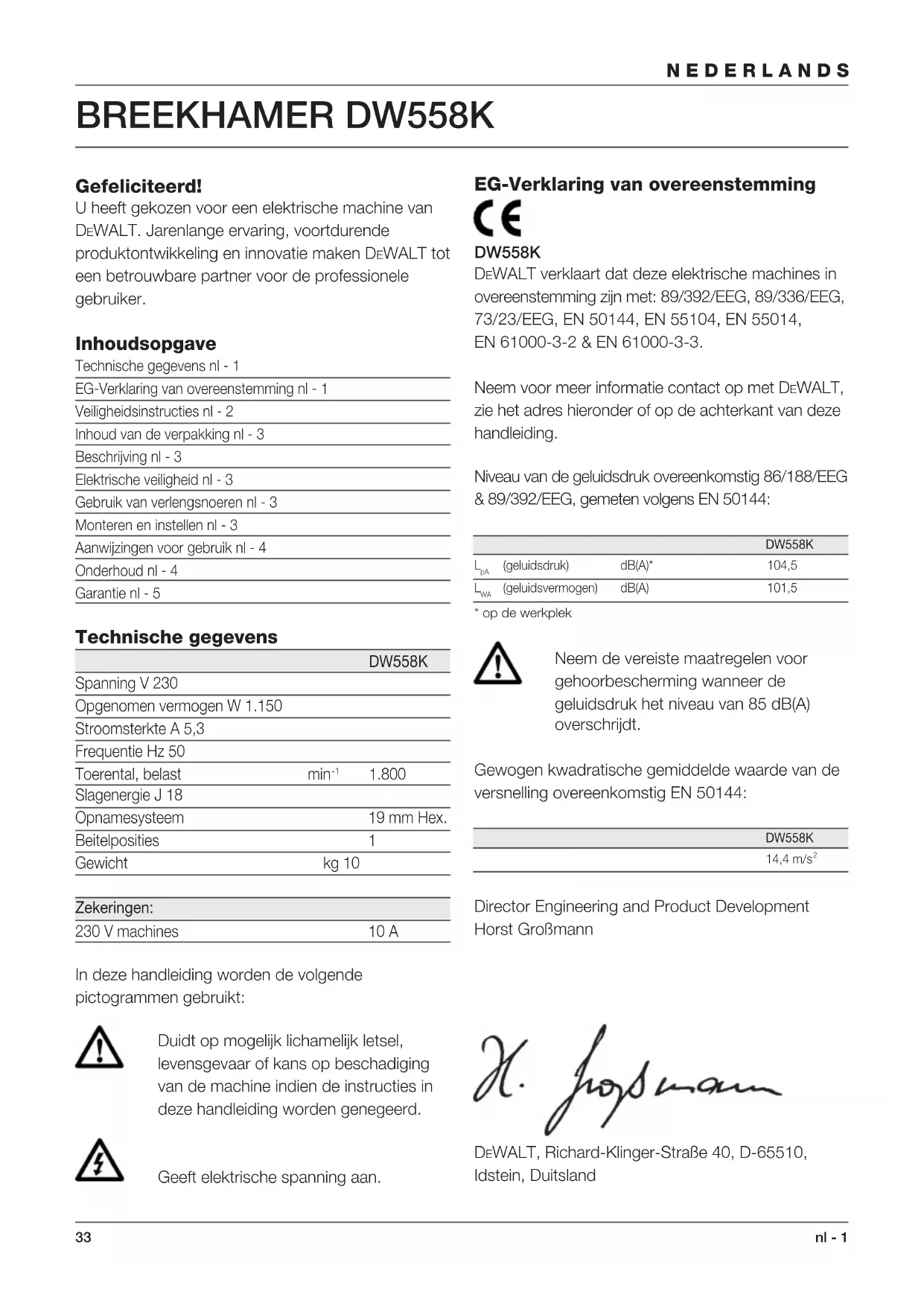

Gefeliciteerd! U heeft gekozen voor een elektrische machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Inhoudsopgave Technische gegevens nl - 1 EG-Verklaring van overeenstemming nl - 1 Veiligheidsinstructies nl - 2 Inhoud van de verpakking nl - 3 Beschrijving nl - 3 Elektrische veiligheid nl - 3 Gebruik van verlengsnoeren nl - 3 Monteren en instellen nl - 3 Aanwijzingen voor gebruik nl - 4 Onderhoud nl - 4 Garantie nl - 5 Technische gegevens DW558K Spanning V 230 Opgenomen vermogen W 1.150 Stroomsterkte A 5,3 Frequentie Hz 50 Toerental, belast min

Slagenergie J 18 Opnamesysteem 19 mm Hex. Beitelposities 1 Gewicht kg 10 Zekeringen: 230 V machines 10 A In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. Geeft elektrische spanning aan. EG-Verklaring van overeenstemming DW558K DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding. Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144: DW558K

(geluidsdruk) dB(A)* 104,5

(geluidsvermogen) dB(A) 101,5* op de werkplek Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: DW558K14,4 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Duitsland34 NEDERLANDS nl - 2 Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Voorkom een elektrische schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI-) schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht. 5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren. 6 Berg de machine veilig op Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 7 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 8 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. 9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. 10 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 11 Zorg voor een veilige houding Zorg altijd voor een juiste, stabiele houding. 12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt. 13 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires. 15 Verwijder sleutels of hulpgereedschappen Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd. 16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 17 Gebruik het snoer niet verkeerd Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 18 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer35 nl - 3 NEDERLANDS en laat dit bij beschadigingen door een erkend DEWALT Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet. 19 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DEWALT Service-center. 20 Wendt u voor reparaties tot een erkend DEWALT Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd. Inhoud van de verpakking De verpakking bevat: 1 Breekhamer 1 Zijhandgreep 1 Inbussleutel 1 Puntbeitel 1 Stofkap 1 Metalen draagkoffer (alleen voor K-modellen) 1 Handleiding 1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) Uw DEWALT breekhamer is ontworpen voor professioneel gebruik: zwaar sloop- beitel- en hakwerk in beton, steen en ander metselwerk. 1 AAN/UIT-schakelaar 2 Blokkeerknop 3 Houder voor 19 mm Hex. accessoires 4 Zijhandgreep 5 Klemwiel voor zijhandgreep 6 Pistoolgreep 7 Koolborstelsluitdopje 8 Deksel motorhuis 9 Deksel overbrengingskast 10 Tandwielhuis 11 Borgpen 12 Stofkap Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Uw DEWALT-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken. Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm

Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen Haal vóór het monteren en instellen altijd de stekker uit het stopcontact. Plaatsen en verwijderen van 19 mm Hex. accessoires (fig. B) Uw DEWALT breekhamer werkt met 19 mm Hex. beitels (zie inzet in fig. B voor een doorsnede van een beitelschacht).

• Smeer de beitelschacht. Houd uw machine vrij van smeermiddel.36 NEDERLANDS nl - 4

• Druk de borgpen (11) naar binnen en draai deze 180°.

• Steek de beitelschacht in de houder (3).

• Druk de borgpen in en draai deze weer in zijn originele positie.

• Trek aan de beitel om te controleren of deze goed vastzit. De beitel moet enkele centimeters naar binnen en naar buiten kunnen bewegen.

• Plaats de stofkap (12) over het uiteinde van de houder (3).

• Voor het verwijderen van de beitel de borgpen (11) indrukken en 180° draaien. Vervolgens de beitel uit de houder trekken. Het bevestigen van de zijhandgreep (fig. C) De zijhandgreep (4) kan aan de voorkant van uw breekhamer aan beide zijden gemonteerd worden, voor linkshandige of rechtshandige gebruikers. Zorg altijd voor een juiste bevestiging van de zijhandgreep.

• Schroef het klemwiel voor de zijhandgreep (5) los.

• Verwijder indien nodig de montagesteun en monteer deze weer aan de andere zijde van de machine.

• Draai de montagesteun in de gewenste stand.

• Fixeer de montagesteun van de zijhandgreep door het klemwiel (5) vast te draaien. Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.

• Oefen een druk van ongeveer 20 - 30 kg uit op de machine. Overmatige druk op de machine versnelt het beitelen niet maar resulteert juist in slechtere prestaties en voortijdige slijtage van de machine. Slopen, hameren en sleuven uitbeitelen (fig. A)

• Kies de juiste beitel en smeer de schacht in.

• Plaats de beitel en controleer of deze goed vastzit.

• Plaats de stofkap (12).

• Monteer de zijhandgreep (5), stel deze in en draai het klemwiel (5) goed vast.

• Druk de AAN/UIT-schakelaar (1) in. De machine werkt dan in continu bedrijf.

• Om de machine te stoppen, drukt u kortstondig de blokkeerknop (2) in. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. Diverse typen 19 mm Hex. beitels zijn als optie verkrijgbaar. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

• Het onderhoud van de breekhamer kan niet door de gebruiker worden verricht. Breng de machine naar een erkend DEWALT Service-center na ongeveer 100 gebruiksuren. Mochten er zich eerder problemen voordoen, neem dan contact op met een erkend DEWALT Service-center. Smering Uw machine heeft geen extra smering nodig. Reiniging Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. Onderhoud van accessoires Door regelmatig de accessoires te onderhouden garandeert u optimale resultaten en gaan de accessoires langer mee.

• Slijp de beitels m.b.v. een werkbankslijpmachine. In fig. D treft u de juiste hoeken voor de volgende beitels: - spadebeitel (13) - vlakbeitel (14) - puntbeitel (15) - sleuvenbeitel (16) - kanaalbeitel (17)37 nl - 5 NEDERLANDS - voegbeitel (18) - tandbeitel (19)

• Deze beitels kunnen slechts enkele malen geslepen worden. Neem in geval van twijfel contact op met uw dealer.

• Zorg ervoor dat de snijkant niet verkleurt door overmatige druk bij het slijpen. Hierdoor kan namelijk de hardheid van de beitel verminderen. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt. GARANTIE

• 30 DAGEN “NIET GOED, GELD TERUG” GARANTIE • Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service- centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.

• 1 JAAR GARANTIE • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd

• het produkt niet gerepareerd is door onbevoegden

• het aankoopbewijs met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bij het DEWALT- hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding).38 NORSK no - 1
