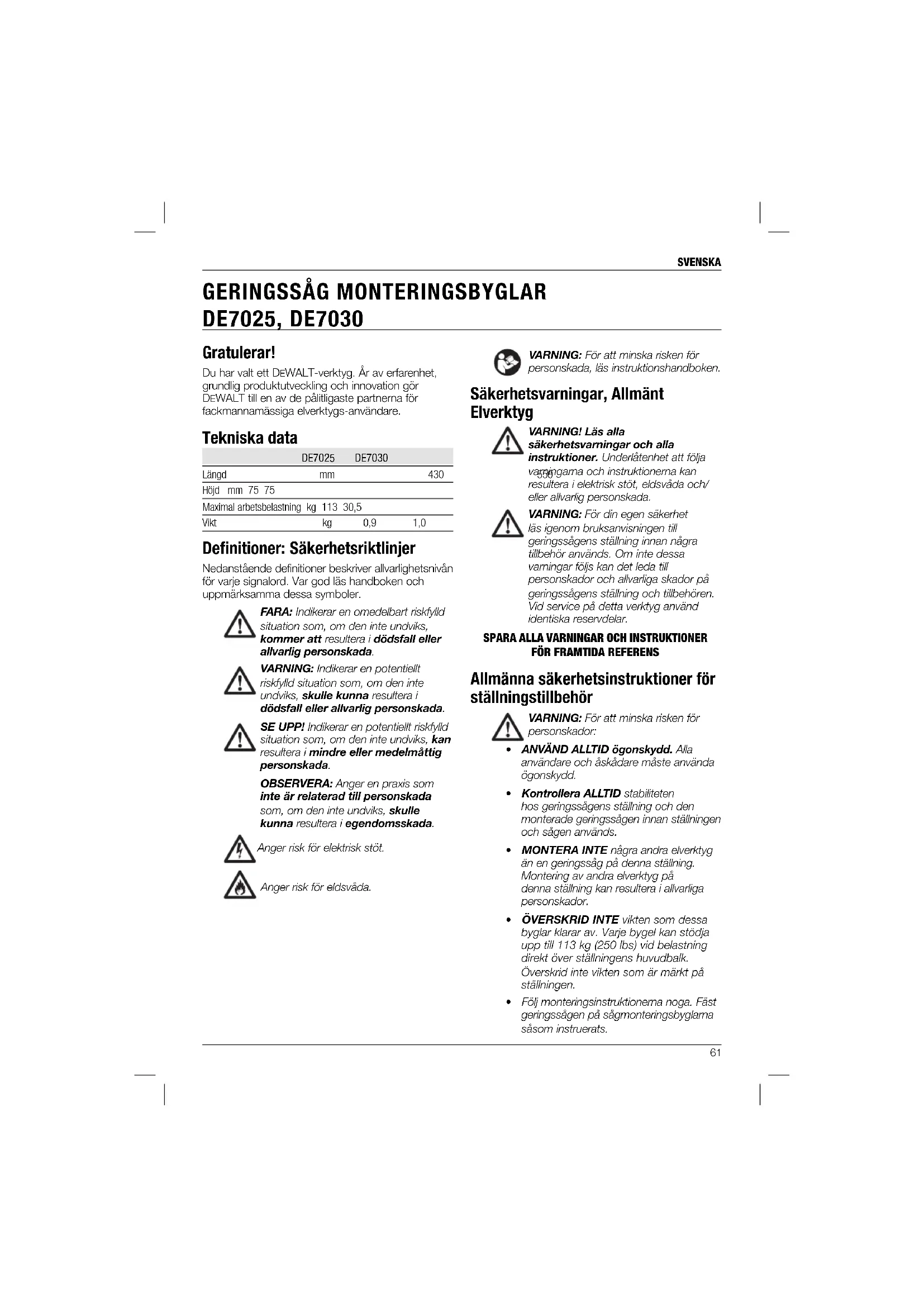

DE7025, DE7030 Gratulerar! Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare. Tekniska data DE7025 DE7030 Längd mm 430 550 Höjd mm 75 75 Maximal arbetsbelastning kg 113 30,5 Vikt kg 0,9 1,0 Defi nitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler. FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada. VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada. SE UPP! Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttig personskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger risk för eldsvåda. VARNING: För att minska risken för personskada, läs instruktionshandboken. Säkerhetsvarningar, Allmänt Elverktyg VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarlig personskada. VARNING: För din egen säkerhet läs igenom bruksanvisningen till geringssågens ställning innan några tillbehör används. Om inte dessa varningar följs kan det leda till personskador och allvarliga skador på geringssågens ställning och tillbehören. Vid service på detta verktyg använd identiska reservdelar.

Allmänna säkerhetsinstruktioner för ställningstillbehör VARNING: För att minska risken för personskador:

• ANVÄND ALLTID ögonskydd. Alla användare och åskådare måste använda ögonskydd.

• Kontrollera ALLTID stabiliteten hos geringssågens ställning och den monterade geringssågen innan ställningen och sågen används.

• MONTERA INTE några andra elverktyg än en geringssåg på denna ställning. Montering av andra elverktyg på denna ställning kan resultera i allvarliga personskador.

• ÖVERSKRID INTE vikten som dessa byglar klarar av. Varje bygel kan stödja upp till 113 kg (250 lbs) vid belastning direkt över ställningens huvudbalk. Överskrid inte vikten som är märkt på ställningen.

• Följ monteringsinstruktionerna noga. Fäst geringssågen på sågmonteringsbyglarna såsom instruerats.SVENSKA

• MODIFIERA INTE eller använd ställningen för andra arbeten än vad som avsetts.

• ANVÄND INTE ställningen på ojämna underlag. Ställningen är avsedd att användas på en plan, stabil och halkfri yta. Dolda risker Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är: – Risk för personskador av vassa kanter och klämning. Märkningar på verktyg Följande bildikoner visas på verktyget: Läs instruktionshandbok före användning. Bär ögonskydd. Förpackningsinnehåll Förpackningen innehåller: 2 Geringssåg monteringsbyglar 1 Instruktionshandbok 1 Sprängskiss

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

• Ta dig tid att grundligt läsa och förstå denna handbok före användning. Beskrivning (fi g. 1) VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå. a. Monteringsbyglar b. Frigöringsspak c. Skyddande fötter

Din geringssåg har konstruerat för att utöka användbarheten av din DEWALT geringssåg. Använd INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. Dessa monteringsbyglar är professionella kraftverktyg. LÅT INTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

HOPMONTERING OCH JUSTERING

VARNING: Iaktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser. DE7025 DEWALT geringssåg monteringsmetod (fi g. 2, 3) VARNING: För att minska risken för skador, stäng av enheten, koppla ifrån maskinen från strömkällan innan geringssågen monteras på geringssågsställningen. En oavsiktlig start kan orsaka skador. VARNING: Stabilitetsfara. Du måste använda den Universella monteringsmetoden för geringssågen när du monterar en geringssåg som inte tillverkats av DEWalt på denna geringssågsställning. VARNING: För att minska risken för personskador se till att geringssågen är helt förankrad i ställningen. VARNING: För din egen säkerhet läs igenom och förstå geringssågens bruksanvisning innan användning. Om inte dessa varningar följs kan det leda till personskador och allvarliga skador på geringssågen och tillbehören.

1. Placera sågen i driftposition med bladet

riktat mot dig. Rikta in mot etiketten på monteringsbygeln som visas i framkant.

2. Placera en bricka under enda sidan

av geringssågen för att hålla sågens monteringsfötter ovanför monteringsytan.

3. Hålle ned monteringsbygel (a) under sågen och

mata en transportskruv (hårdvaruväskan) upp genom bygeln och foten på sågen. OBSERVERA: Se DE7025 Tabellen hårdvaruval för korrekt monteringsprocedur för hårdvaran för DEWALT geringssågar. Följ alla instruktionern ordentligt i annat fall kan sågbordets rotation för geringssågen hindras.SVENSKA

Vänster sida Höger sida DW703 1 1 DW705 1 1 DW706 1 1 DW708 1 2 DW712 1 2 DW713 1 1 DW715 1 1 DW716 1 1 DW717 2 1 DW718 3 2 DW700 4 4 DW701 Typ 1 4 4 DW701 Typ 2 1 1 DW707 Typ 1 4 4 DW707 Typ 2 1 1 DW711 Typ 1 4 4 DW711 Typ 2 1 1 DW771 1 1 DW777 1 1 1 = Lång skruv, huvudet under 2 = Kort skruv, huvudet under 3 = Lång skruv, huvudet ovanpå 4 = Plastmellanlägg och smal skruv, huvud under

4. När transportskruven (hårdvaruväska) är

installerad enligt DE7025 tabellen hårdvaruval montera en plan bricka, låsbricka och mutter på skruven. Dra åt skruven med handkraft.

5. Upprepa proceduren på den andra sidan av

6. Flytta brickan till den andra sidan av sågen för

att hålla upp den andra sidan av sågen för att komma åt sågbasen.

7. Mata transportskruven genom den andra bygeln

och basen till sågen såsom tidigare. Se till att båda byglarna är parallella med varandra.

8. För att placera sågen på ställnignen grip tag

och lyft sågen med monteringsbygelmontaget med frigöringspakarna. Dessa spakar låser inte sågen på plats i sidled utan fungerar endast som ett hjälpmedel för montering av sågen på balken.

9. Närma dig balken med sågen/bygelmontaget

lätt lutat mot din kropp. Passa in den konkava främre kanten på monteringsbygeln med den rundade kanten på balken. En av byglarna måste passa in positionsklämman (d) för att förhindra sidoförflyttningar av sågen under användning.

10. När framkanten på balken och

positionslåsklämman är inkopplade kommer en lätt svängning nedåt möjliggöra en säker inkoppling av frigöringsspakarna på baksidan av balken. Rucka försiktigt på sågen för att kontrollera att den är i låst läge.

11. Justera sågen position om så behövs för att

få bladet i rät vinkel mot balken när den är i geringspositionen 0 grader.

12. Dra åt de fyra muttrarna som håller fast sågen

mot byglarna. VARNING: För din egen säkerhet läs igenom och förstå geringssågens bruksanvisning innan användning. Om inte dessa varningar följs kan det leda till personskador och allvarliga skador på geringssågen och tillbehören. DE7025 Universell monteringsmetod av geringssågen (fi g. 1, 3–5) VARNING: För att minska risken för skador, stäng av enheten, koppla ifrån maskinen från strömkällan innan geringssågen monteras på geringssågsställningen. En oavsiktlig start kan orsaka skador. VARNING: Stabilitetsfara. Du måste använda den plywoodmonteringsmetoden som beskrivs i följande instruktion när du monterar en geringssåg som inte tillverkats av D EWalt på denna geringssågsställning.SVENSKA

VARNING: För att minska risken för personskador se till att geringssågen är helt förankrad i ställningen. VARNING: För din egen säkerhet läs igenom och förstå geringssågens bruksanvisning innan användning. Om inte dessa varningar följs kan det leda till personskador och allvarliga skador på geringssågen och tillbehören. OBSERVERA: Om du inte har en D EWALT geringssåg måste du använda 19mm plywood för montering av geringssågen. Plywooden måste vara minst 101,6mm bredare än den största bredden på geringssågens bas. Plywooden bör vara minst så djup som det smalaste djupet på geringssågens bas eller minst 406,4mm om geringssågens bas är mindre. Se till att plywooden är kvadratisk.

1. När plywoodens storlek har bestämts, borra

9,5mm hål 25,5mm från främre hörnen på plywooden, 355mm mellanrum och 25,5mm från sidorna.

2. Placera DE7025 monteringsbyglarna på

ställningen: a. Greppa och kläm på frigöringsspakarna (b). b. Passa in den konkava främre kanten på monteringsbygeln med den rundade främre kanten på balken. En av byglarna måste passa in positionsklämman (d) för att förhindra sidoförflyttningar av sågen under användning.

3. När framkanten på balken och

positionslåsklämman är inkopplade kommer en lätt svängning nedåt möjliggöra en säker inkoppling av frigöringsspakarna på baksidan av balken. Följ samma procedur med andra monteringsbygeln på lämplig plats på balken för storleken på plywooden.

4. Placera plywooden på monterningsbyglarna

och rikta in de borrade hålen mot öppningarna i monteringsbyglarna. Se DE7025 Tabellen hårdvaruval och använd antingen metod 1 eller 2 för att fästa plywooden på monteringsbyglarna.

5. Använd en 13mm nyckel för att dra åt

6. Geringssågen skall monteras på plywooden

med hålen i geringssågens bas. Utrustningens storlek kommer att avgöras av hålen i geringssågens bas. Utrustningen bör vara 31,8mm längre än maximal höjd på geringssågens bas på varje monteringsplats. a. Förflyttningsplats för monteringshålen från geringsågens bas till plywooden. b. Borra hålen enligt storleken på vald utrustning. OBSERVERA: Hårdvara måste köps för montering av geringssåg på plywood. All köpt hårdvara bör vara ett minst grad 5 eller klass 8,8. c. Fäst geringssågen på plywooden såsom visas i figur 5. Sågbasen (e), 19 mm plywood(i), plan bricka (f), låsbricka (h) och mutter (g). OBSERVERA: Se till att en plan bricka(f) används mellan plywood (i) och låsbrickan(h). d. Dra åt all hårdvara. Borttagning av sågen När geringssågen är fäst vid bygeln kan den flyttas genom att greppa frigöringsspakarna, dras lätt uppåt för att frigöras från balken och sättas ned på gummifötterna för transport eller rengöring. UNDERHÅLL Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring. Rengöring VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska. Valfria tillbehör VARNING: Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt. Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.SVENSKA

KOMPATIBLA PRODUKTER DE7023 Förstärkt geringssågsställning DE7033 Kompakt geringssågsställning DE7035 Förstärkts arbetsställning Att skydda miljön Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall. Skulle du en dag upptäcka att din produkt från DEWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling. Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial. Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara. DEWALT tillhandahåller en inrättning för insamling och återvinning av DEWALTs produkter när dessa har nått slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörigt reparationsombud, som kommer att tillvarata den å dina vägnar. Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DEWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com.SVENSKA

GARANTI DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLELSE-GARANTI • Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE • Om du behöver underhåll eller service för ditt D EWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI • Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;

• Produkten bara har utsatts för rimligt slitage och nötning;

• Reparationer inte har försökt göras av obehöriga personer;

• Bevis på köpet visas upp;

• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar. Om du vill göra ett yrkande, kontakta din återförsäljare eller leta efter din närmaste auktoriserade DEWALT reparationsombud i DEWALT katalogen eller kontakta ditt
