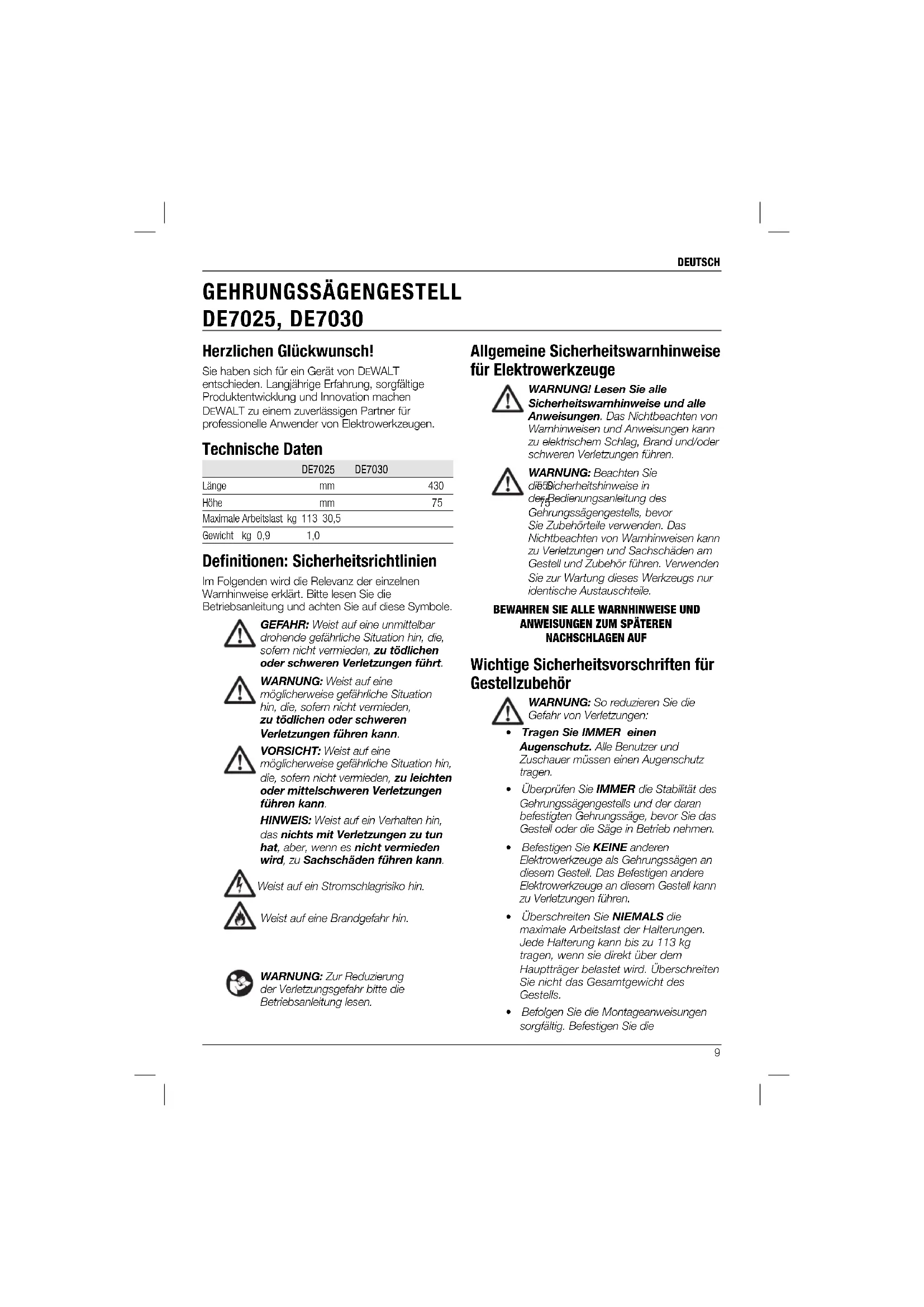

GEHRUNGSSÄGENGESTELL DE7025, DE7030 Herzlichen Glückwunsch! Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen. Technische Daten DE7025 DE7030 Länge mm 430 550 Höhe mm 75 75 Maximale Arbeitslast kg 113 30,5 Gewicht kg 0,9 1,0 Defi nitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Weist auf ein Stromschlagrisiko hin. Weist auf eine Brandgefahr hin. WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen. Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen. WARNUNG: Beachten Sie die Sicherheitshinweise in der Bedienungsanleitung des Gehrungssägengestells, bevor Sie Zubehörteile verwenden. Das Nichtbeachten von Warnhinweisen kann zu Verletzungen und Sachschäden am Gestell und Zubehör führen. Verwenden Sie zur Wartung dieses Werkzeugs nur identische Austauschteile.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF Wichtige Sicherheitsvorschriften für Gestellzubehör WARNUNG: So reduzieren Sie die Gefahr von Verletzungen:

• Tragen Sie IMMER einen Augenschutz. Alle Benutzer und Zuschauer müssen einen Augenschutz tragen.

• Überprüfen Sie IMMER die Stabilität des Gehrungssägengestells und der daran befestigten Gehrungssäge, bevor Sie das Gestell oder die Säge in Betrieb nehmen.

• Befestigen Sie KEINE anderen Elektrowerkzeuge als Gehrungssägen an diesem Gestell. Das Befestigen andere Elektrowerkzeuge an diesem Gestell kann zu Verletzungen führen.

• Überschreiten Sie NIEMALS die maximale Arbeitslast der Halterungen. Jede Halterung kann bis zu 113 kg tragen, wenn sie direkt über dem Hauptträger belastet wird. Überschreiten Sie nicht das Gesamtgewicht des Gestells.

• Befolgen Sie die Montageanweisungen sorgfältig. Befestigen Sie dieDEUTSCH

Gehrungssäge gemäß der Anweisungen an den Befestigungshalterungen der Säge.

• Modifizieren Sie das Gestell NICHT und benutzen Sie es ausschließlich für den angegebenen Verwendungszweck.

• Verwenden Sie das Gestell NICHT auf unebenen Flächen. Das Gestell ist zur Verwendung auf ebenen, stabilen, rutschfesten Flächen konzipiert. Restrisiken Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind: – Verletzungsgefahr durch scharfe Kanten und Quetschen. Bildzeichen am Werkzeug Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitung lesen. Tragen Sie Augenschutz. Packungsinhalt Die Packung enthält: 2 Befestigungshalterungen für Gehrungssäge 1 Betriebsanleitung 1 Explosionszeichnung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen. Beschreibung (Abb. [fi g.] 1) WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen. a. Befestigungshalterungen b. Freigabehebel c. Gummifüße

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Gestell ist konstruiert, um die Fähigkeiten Ihrer

EWALT Gehrungssäge zu unterstützen. NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen. Diese Befestigungshalterungen sind Elektrowerkzeuge für den professionellen Gebrauch. LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen. ZUSAMMENBAU UND EINSTELLUNGEN WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften. DE7025 DEWALT Gehrungssägen- Montagemethode (Abb. 2, 3) WARNUNG: Um die Gefahr von Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie die Gehrungssäge am Gehrungssägengestell anbringen. Ungewolltes Anlaufen kann Verletzungen verursachen. WARNUNG: Gefahr von Instabilität. Sie müssen die Universelle Gehrungssägen-Montagemethode verwenden, wenn Sie eine Gehrungssäge am Gestell montieren möchten, die nicht von DEWALT hergestellt wurde. WARNUNG: Um die Gefahr von Verletzungen zu mindern, stellen Sie sicher, dass die Gehrungssäge sicher auf dem Gestell verankert ist. WARNUNG: Beachten Sie vor der Verwendung die Sicherheitshinweise in der Bedienungsanleitung der Gehrungssäge. Das Nichtbeachten von Warnhinweisen kann zu Verletzungen und Sachschäden an der Gehrungssäge und am Zubehör führen.

1. Bringen Sie die Säge in Betriebsposition, mit

dem Sägeblatt Ihnen zugewandt. Richten Sie sie an dem Aufkleber der Befestigungshalterung aus, der die Vorderseite anzeigt.DEUTSCH

2. Legen Sie einen Abstandshalter unter eine Seite

der Gehrungssäge, um die Montagefüße der Säge oberhalb der Arbeitsoberfläche zu halten.

3. Halten Sie eine Befestigungshalterung(a)

unter die Säge und schieben Sie eine Schlossschraube (Tüte mit Befestigungsteilen) nach oben durch die Halterung und den Sägefuß. HINWEIS: Siehe DE7025 Auswahltabelle für Befestigungsteile zur korrekten Auswahl von Befestigungsteilen für D EWALT-Gehrungssägen. Befolgen Sie alle Anweisungen genauestens, da sonst die Rotation des Sägetischs behindert wird.

DE7025 AUSWAHLTABELLE FÜR

BEFESTIGUNGSTEILE Linke Seite Rechte Seite DW703 1 1 DW705 1 1 DW706 1 1 DW708 1 2 DW712 1 2 DW713 1 1 DW715 1 1 DW716 1 1 DW717 2 1 DW718 3 2 DW700 4 4 DW701 Typ 1 4 4 DW701 Typ 2 1 1 DW707 Typ 1 4 4 DW707 Typ 2 1 1 DW711 Typ 1 4 4 DW711 Typ 2 1 1 DW771 1 1 DW777 1 1 1 = Lange Schraube, Kopf unten 2 = Kurze Schraube, Kopf unten 3 = Lange Schraube, Kopf oben 4 = Kunststoffscheibe und kurze Schraube, Kopf unten

4. Wenn die Schlossschraube (Tüte mit

Befestigungsteilen) gemäß der DE7025 Auswahltabelle für Befestigungsteile montiert wurde, bringen Sie eine Unterlegscheibe, einen Sicherungsring und eine Mutter an der Schraube an. Ziehen Sie die Schrauben handfest an.

5. Wiederholen Sie diesen Vorgang am anderen

6. Schieben Sie den Abstandshalter zur anderen

Seite der Säge, um ihr anderes Ende für den Zugriff auf den Sägenfuß oben zu halten.

7. Führen Sie die Schlossschrauben wie zuvor

durch die andere Halterung und den Sägenfuß. Die beiden Halterungen müssen parallel sein.

8. Um die Säge auf das Gestell zu setzen,

heben Sie sie an den Freigabehebeln an der Befestigungshalterung an. Diese Hebel sichern die Säge nicht seitlich sondern dienen nur dazu, die Säge am Träger zu befestigen.

9. Bringen Sie den Träger mit der Säge/

Halterung in Übereinstimmung, indem Sie letztere etwas gegen Ihren Körper kippen. Drücken Sie auf die konkave vordere Lippe der Befestigungshalterung mit der abgerundeten Trägerkante. An einer der Halterungen muss der Positionierungsclip (d) einrasten, um eine seitliche Bewegung der Säge während der Verwendung zu verhindern.

10. Wenn die vordere Kante des Trägers und

der Positionierungsclip eingerastet sind, ermöglicht ein leichtes Abwärtskippen das sichere Einrasten der Freigabehebel am hinteren Trägerende. Bewegen Sie die Säge vorsichtig auf den Halterungen hin und her, um den sicheren Sitz zu überprüfen.

11. Passen Sie die Sägeposition gegebenenfalls an,

damit das Sägeblatt senkrecht auf dem Träger steht, wenn es sich in der Gehrungsposition von 0-Grad befindet.DEUTSCH

12. Ziehen Sie die vier Muttern fest an, mit denen

die Säge an den Halterungen befestigt ist. WARNUNG: Beachten Sie vor der Verwendung die Sicherheitshinweise in der Bedienungsanleitung der Gehrungssäge. Das Nichtbeachten von Warnhinweisen kann zu Verletzungen und Sachschäden an der Gehrungssäge und am Zubehör führen. DE7025 Universelle Gehrungssägen- Montagemethode (Abb. 1, 3–5) WARNUNG: Um die Gefahr von Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie die Gehrungssäge am Gehrungssägengestell anbringen. Ungewolltes Anlaufen kann Verletzungen verursachen. WARNUNG: Gefahr von Instabilität. Sie müssen die im Folgenden beschriebene Sperrholz- Montagemethode verwenden, wenn Sie eine Gehrungssäge an diesem Gestell montieren möchten, die nicht von DEWALT hergestellt wurde. WARNUNG: Um die Gefahr von Verletzungen zu mindern, stellen Sie sicher, dass die Gehrungssäge sicher auf dem Gestell verankert ist. WARNUNG: Beachten Sie vor der Verwendung die Sicherheitshinweise in der Bedienungsanleitung der Gehrungssäge. Das Nichtbeachten von Warnhinweisen kann zu Verletzungen und Sachschäden an der Gehrungssäge und am Zubehör führen. HINWEIS: Wenn Sie keine Gehrungssäge von DEWALT verwenden, müssen Sie Ihre Gehrungssäge mit eine Sperrholzplatte von 19mm Dicke befestigen. Die Sperrholzplatte muss mindestens 101,6mm breiter als der Gehrungssägenfuß an seiner breitesten Stelle sein. Die Sperrholzplatte muss mindestens so tief wie die geringste Tiefe des Gehrungssägenfußes sein oder mindestens 406,4mm, wenn der Gehrungssägenfuß kleiner ist. Die Sperrholzplatte muss quadratisch sein.

1. Sobald die Größe der Sperrholzplatte bestimmt

wurde, bohren Sie Löcher von 9,5 mm Tiefe, die sich 25,5 mm von den vorderen Ecken der Sperrholzplatte, 355 mm auseinander und 25,5mm von den Seiten befinden.

2. Bringen Sie die DE7025

Befestigungshalterungen am Gestell an: a. Nehmen Sie die Freigabehebel (b) und drücken Sie sie zusammen. b. Drücken Sie auf die konkave vordere Lippe der Befestigungshalterung mit der abgerundeten Trägerkante. An einer der Befestigungshalterungen muss der Positionierungsclip (d) einrasten, um eine seitliche Bewegung der Säge bei der Verwendung zu verhindern.

3. Wenn die vordere Kante des Trägers und

der Positionierungsclip eingerastet sind, ermöglicht ein leichtes Abwärtskippen das sichere Einrasten der Freigabehebel am hinteren Trägerende. Gehen Sie mit der zweiten Befestigungshalterung an der entsprechenden Position am Träger für die Sperrholzplatte ebenso vor.

4. Setzen Sie die Sperrholzplatte auf die

Befestigungshalterungen und richten Sie die Bohrlöcher an den Schlitzen der Befestigungshalterungen aus. Siehe DE7025 Auswahltabelle für Befestigungsteile und verwenden Sie Methode 1 oder 2, um eine Sperrholzplatte an den Befestigungshalterungen anzubringen.

5. Verwenden Sie zum Befestigen einen

6. Die Gehrungssäge muss unter Verwendung

der Bohrlöcher im Gehrungssägenfuß an der Sperrholzplatte befestigt werden. Die Größe der Befestigungsteile wird durch die Bohrlöcher im Gehrungssägenfuß bestimmt. Die Befestigungsteile müssen mindestens 31,8mm länger als der Gehrungssägenfuß an seiner höchsten Stelle an jeder Befestigungsposition sein. a. Übertragen Sie die Position der Bohrlöcher vom Gehrungssägenfuß auf die Sperrholzplatte. b. Bohren Sie die Löcher entsprechend der Größe der gewählten Befestigungsteile. HINWEIS: Befestigungsteile zur Montage der Gehrungssäge an einer Sperrholzplatte müssen separat gekauft werden. Alle gekauften Befestigungsteile müssen mindestens Grad 5 oder Klasse 8,8 entsprechen. c. Befestigen Sie die Gehrungssäge wie in Abbildung 5 gezeigt an der Sperrholzplatte. Sägefuß (e), 19 mm Sperrholzplatte (i), Unterlegscheibe (f), Sicherungsring (h) und Mutter (g).DEUTSCH

HINWEIS: Zwischen Sperrholzplatte(i) und Sicherungsring (h) muss eine Unterlegscheibe (f) verwendet werden. d. Ziehen Sie alle Befestigungsteile gut fest. Entfernen der Säge Wenn die Gehrungssäge an den Halterungen befestigt ist, kann sie entfernt werden, indem die Freigabehebel gefasst werden, sie etwas nach oben gezogen wird, um den Träger freizugeben, und dann zum Transport oder Reinigen auf die Gummifüße abgesetzt wird. WARTUNG Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab. Reinigung WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht- metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit. Optionales Zubehör WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör. KOMPATIBLE PRODUKTE: DE7023 Schweres Gehrungssägengestell DE7033 Kompaktes Gehrungssägengestell DE7035 Schwerer Ständer Umweltschutz Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden. Wenn Sie eines Tages feststellen, dass Ihr D EWALT- Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu. Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen. Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln. Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT- Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierten DEWALT- Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.DEUTSCH

GARANTIE DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO • Wenn Sie mit der Leistung Ihres D EWALT- Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalig eine Wartungsinspektion für Ihre D EWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE • Wenn Ihr D EWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;

• Das Produkt war normalem Verschleiß ausgesetzt;

• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen D EWALT- Service-Partner in Ihrer Nähe, dessen Adresse Sie im D EWALT-Katalog fi nden, oder Sie wenden sich an die DEWALT- Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst fi nden Sie im Internet unter: www.2helpU.com.ENGLISH
